石灰中有效氧化钙含量的测定
石灰石中氧化钙含量检测方法的探究

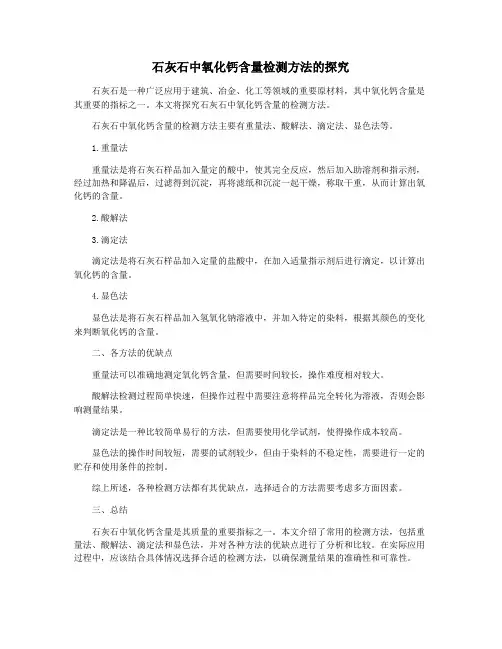

石灰石中氧化钙含量检测方法的探究
石灰石是一种广泛应用于建筑、冶金、化工等领域的重要原材料，其中氧化钙含量是其重要的指标之一。
本文将探究石灰石中氧化钙含量的检测方法。
石灰石中氧化钙含量的检测方法主要有重量法、酸解法、滴定法、显色法等。
1.重量法
重量法是将石灰石样品加入量定的酸中，使其完全反应，然后加入助溶剂和指示剂，经过加热和降温后，过滤得到沉淀，再将滤纸和沉淀一起干燥，称取干重，从而计算出氧化钙的含量。
2.酸解法
3.滴定法
滴定法是将石灰石样品加入定量的盐酸中，在加入适量指示剂后进行滴定，以计算出氧化钙的含量。
4.显色法
显色法是将石灰石样品加入氢氧化钠溶液中，并加入特定的染料，根据其颜色的变化来判断氧化钙的含量。
二、各方法的优缺点
重量法可以准确地测定氧化钙含量，但需要时间较长，操作难度相对较大。
酸解法检测过程简单快速，但操作过程中需要注意将样品完全转化为溶液，否则会影响测量结果。
滴定法是一种比较简单易行的方法，但需要使用化学试剂，使得操作成本较高。
显色法的操作时间较短，需要的试剂较少，但由于染料的不稳定性，需要进行一定的贮存和使用条件的控制。
综上所述，各种检测方法都有其优缺点，选择适合的方法需要考虑多方面因素。
三、总结
石灰石中氧化钙含量是其质量的重要指标之一。
本文介绍了常用的检测方法，包括重量法、酸解法、滴定法和显色法，并对各种方法的优缺点进行了分析和比较。
在实际应用过程中，应该结合具体情况选择合适的检测方法，以确保测量结果的准确性和可靠性。
石灰有效氧化钙测定原理
石灰有效氧化钙测定原理石灰有效氧化钙测定是一种常用的分析方法，用于确定石灰中的氧化钙含量。
石灰是一种重要的建筑材料和工业原料，其质量的准确测定对于生产和应用具有重要意义。
石灰有效氧化钙测定的原理基于氧化钙和硫酸反应生成硫酸钙的化学反应。
在实验中，首先需要将石灰样品中的氧化钙与过量的硫酸反应，生成硫酸钙。
然后，通过后续的滴定反应，测定未反应的硫酸的用量，从而计算出氧化钙的含量。
具体操作步骤如下：1. 取一定质量的石灰样品，加入适量的水溶解，生成氢氧化钙溶液。
2. 将溶解后的氢氧化钙溶液过滤，去除杂质。
3. 取一定体积的氢氧化钙溶液，加入过量的硫酸。
4. 将反应混合物进行搅拌，并保持一定时间，使反应充分进行。
5. 反应结束后，用稀硫酸滴定未反应的硫酸。
6. 当滴定溶液由红色转变为浅黄色时，滴定结束，记录滴定所需的硫酸用量。
通过计算滴定所需的硫酸用量以及反应的化学方程式，可以推算出石灰样品中氧化钙的含量。
石灰有效氧化钙测定的原理基于氧化钙与硫酸反应的化学平衡关系。
在反应过程中，氧化钙与硫酸按照一定的比例反应生成硫酸钙。
通过滴定未反应的硫酸，可以确定氧化钙的含量。
石灰有效氧化钙测定方法具有准确、简便、快速的特点。
然而，在实际应用中，还需要注意一些因素，以保证测定结果的准确性。
首先，石灰样品的取样要具有代表性，避免样品不均匀带来的误差。
其次，反应条件的控制也是关键，包括反应时间、反应温度等。
此外，滴定时需要注意指示剂的选择和滴定溶液的浓度，以确保滴定结果的准确性。
石灰有效氧化钙测定原理是基于氧化钙与硫酸反应生成硫酸钙的化学反应。
通过滴定未反应的硫酸，可以准确测定石灰中氧化钙的含量。
这种测定方法准确、简便，被广泛应用于石灰质量的控制和生产过程的监测中。
石灰有效氧化钙测定方法选择
石灰有效氧化钙测定方法选择摘要：由于市场购买的石灰质量不同，需要准确选择测定石灰中有效氧化钙的测定方法对购买的石灰进行验收，因此，本文对三种分析方法进行了实验选择，对实验数据进行了统计分析，最终确定选择最佳的测定方法。
关键词：有效氧化钙；测定方法；选择前言生石灰在冶炼过程中起到脱硫的作用，同时在有色金属选矿中有重要意义，其有效成分为活性氧化钙，氧化钙含量越高越有利于冶炼过程中脱硫。
因此，本厂根据我国有色冶金行业标准中有色金属选矿用生石灰进行入场检验。
购买的石灰在使用原有的有效氧化钙测定方法测定的氧化钙含量能够达到入厂验收要求。
但在车间使用后发现实际使用情况并不能达到测定的氧化钙测定结果，实际使用的生石灰有效氧化钙含量低于测定值。
对此，我们对生石灰中有效氧化钙的含量测定准确进行了分析，最终选择适合的分析方法保证生产的顺利进行本文结合三种分析方法进行比较，对实验数据进行了统计分析。
1石灰活性氧化钙测定现状1.1石灰活性低的原因石灰的活性与煅烧工艺、石灰的矿物组成、结构有这密切的关系，在石灰的矿物组成中有游离氧化钙和结合氧化钙2种形式，其中游离氧化钙又有活性氧化钙和非活性氧化钙之分，而石灰的活性主要取决于活性游离氧化钙的含量。
当煅烧温度过高或保温时间过长，会使氧化钙晶体发育完好，而使其活性度降低。
因此，购买了煅烧不完全的石灰石，其使用率降低，不能满足生产需要。
1.2分析结果高于实际结果但为什么会出现检验结果高的情况呢，石灰是由石灰石煅烧而成，由于煅烧不完全，石灰石中的主要成分CaCO3没有大量转化成CaO。
在对石灰中有效氧化钙的测定，本厂和仲裁机构都使用EDTA法测定石灰中有效氧化钙。
即：样品经盐酸(1+1)分解，加入三乙醇胺掩蔽干扰物质，控制PH为12，加入钙试剂，以EDTA为标准溶液进行滴定，以消耗标准溶液的量计算出氧化钙的含量。
该方法在对煅烧完全的石灰进行分析时，能够准确测定其氧化钙的含量。
但煅烧不完全的石灰中含有除氧化钙以外的含钙物质，当样品用酸分解后，碳酸钙也被溶解，使测定值偏高，因此，出现了实际使用活性低于测定活性。
石灰中有效钙的测定
T 0811 —1994石灰有效氧化钙测定方法1 适用范围本方法适用于测定各种石灰的有效氧化钙含量。
2 仪器设备2.1 方孔筛：0.15mm 1 个。
2.2 烘箱：50~250C, 1台。
2.3 干燥器：25cm, 1个。
2.4 称量瓶：30mm X 50mm 10 个。
2.5 瓷研钵：12~13cm 1 个。
2.6 分析天平：量程不小于50g,感量0.0001g , 1台。
2.7 天子天平：量程不小于500g,感量0.01g , 1台。
2.8 电炉：1500W 1 个。
2.9 石棉网：20cm X 20cm, 1 块。
2.10 玻璃珠：3mr p1 袋（0.25kg ）。
2.11 具塞三角瓶：250mL 20 个。
2.12 漏斗：短颈，3个。
2.13 塑料洗瓶：1个。
2.14 塑料桶：20L , 1 个。
2.15 下口蒸馏水瓶：5000mL, 1 个。
2.16 三角瓶：300mL 10 个。
2.17 容量瓶：250mL 1000mL 各1 个。
2.18 量筒：200mL 100mL 50mL 5mL,各1 个。
2.19 试剂瓶：250mL 1000mL各5个。
2.20 塑料试剂瓶：1L , 1个。
2.21 烧杯：50mL 5 个；250mL（或300mL , 10 个。
2.22 棕色广口瓶：60mL 4 个；250mL 5 个。
2.23 滴瓶：60mL, 3个。
2.24 酸滴定管：50mL, 2支。
2.25 滴定台及滴定管夹:各1套。
2.26 大肚移液管：25mL50mL,各1支。
2.27 表面皿：7cm, 10 块。
2.28 玻璃棒：8mn X 250mn及4mi X 180mm各10 支。
2.29试剂勺：5个。
2.30 吸水管：8mn X 150mm2.31 洗耳球：大、小各1个3 试剂3.1 蔗糖（分析纯）。
3.2 酚酞指示剂：称取0.5g酚酞溶于50mL95乙醇中。
3.3 0.1%甲基橙水溶液：称取0.05g甲基橙溶于50mL蒸馏水（40~50C）中。
石灰石中氧化钙含量检测方法的探究
石灰石中氧化钙含量检测方法的探究石灰石中氧化钙含量的检测方法对于工业生产和质量控制具有重要的意义。
本文将探究石灰石中氧化钙含量的检测方法，包括常用的化学分析方法和仪器分析方法。
化学分析方法是最传统也是最常用的石灰石中氧化钙含量检测方法之一。
以滴定法和酸基滴定法为主要方法。
滴定法是通过在一个反应容器中加入已知浓度的酸性溶液，再逐滴加入石灰石样品溶液，直到反应结束，从而测定氧化钙含量。
这种方法简单易行，但需要较长的操作时间，并且在处理大量样品时耗时费力。
酸基滴定法是在滴定法基础上改进而来，使用酸碱指示剂，使滴定过程更加迅速和准确。
这两种方法都需要使用酸碱指示剂或酸性溶液，需要慎重控制反应条件。
除了化学分析方法外，仪器分析方法也被广泛应用于石灰石中氧化钙含量的检测中。
常见的仪器包括X射线荧光光谱仪、原子吸收光谱仪和红外光谱仪等。
X射线荧光光谱仪通过样品中的元素发射特征X射线进行分析，可以快速测定样品中氧化钙含量，并具有非破坏性的特点。
原子吸收光谱仪则是通过在射入光束中原子吸收特定波长的光线来测定样品中某些元素的含量，适用于含钙物质的分析。
红外光谱仪则是通过分析样品中的红外光谱图，来测定石灰石中氧化钙含量。
这些仪器分析方法具有准确快速的特点，但需要较高的仪器设备和专业人员的操作。
石灰石中氧化钙含量的检测方法包括化学分析方法和仪器分析方法。
化学分析方法简单易行，但操作时间长；而仪器分析方法准确快速，但需要较高的仪器设备和专业操作。
根据具体的分析需求和实际情况，可以选择合适的检测方法进行分析。
希望本文能够对石灰石中氧化钙含量的检测方法有所了解，为相关工作提供参考。
石灰有效氧化钙测定方法
石灰有效氧化钙测定方法
嘿，你问石灰有效氧化钙测定方法啊？这可有点门道呢。
一种常见的方法是酸滴定法。
就是把石灰样品放到水里，让它溶解一下。
然后加一种酸进去，这种酸呢，就会和石灰里的有效氧化钙反应哦。
接着呢，用一种碱去滴定这个混合液，看看用了多少碱。
通过计算就能知道石灰里有多少有效氧化钙啦。
就像你做蛋糕的时候，要知道放了多少糖，就尝尝味道，再加点别的东西去调整甜度一样。
还有一种方法是高温煅烧法。
把石灰放到一个高温的炉子里面烧一烧。
有效氧化钙在高温下会有特别的反应哦。
然后根据反应的情况就能算出有多少有效氧化钙了。
这就像你烤红薯，看着红薯的变化，就知道烤得好不好啦。
另外呢，可以用仪器分析法。
有一些专门的仪器，能直接测出石灰里的有效氧化钙含量。
这就像你用体温计一量，就知道自己有没有发烧一样，很方便呢。
我记得有一次，我在一个工厂里看到他们在测石灰的有效氧化钙。
他们用的就是酸滴定法。
那些工人可认真了，一步一步地操作。
我就好奇地问他们，为啥要测这个呀？他们
说有效氧化钙的含量很重要呢，关系到石灰的质量。
如果含量不对，用在建筑上或者其他地方就会出问题。
从那以后，我就知道了石灰有效氧化钙测定方法的重要性。
反正啊，石灰有效氧化钙测定方法有酸滴定法、高温煅烧法、仪器分析法等。
你要是想测石灰的有效氧化钙，就可以试试这些方法哦。
石灰有效氧化钙及生过烧测定
2 石灰生过烧含量的计算 9
生过烧总量（X%）按下式计算： X= m1/m×100 式中：m1---残渣重量,g m---试样重量,g
谢谢大家！
质量检测中心培训
2012年10月
培训主讲：赵妮
培训目录
Ⅰ Ⅱ Ⅲ Ⅳ
原材料入库管理办法中对石灰的要求 石灰有效氧化钙的测定 石灰生过烧对电石炉的影响 石灰生过烧含量的测定
2 原材料入库管理办法 1
2 石灰有效氧化钙的测定 2
石灰中有效氧化钙是指不包括石灰中的 碳酸钙，硅酸钙及其他钙盐的氧化钙,故生 过烧与有效氧化钙成反比关系。
测定原理：氧化钙在水中的溶解度小， 20℃时溶解度为1.29g，加入蔗糖就可使之 成溶解度大的蔗糖钙，再用酸滴定蔗糖钙 中的氧化钙的含量。
2 实验步骤 3
（1）称取约0.5g（精确至0.0005g）试样，记录为m，放 入干燥的250mL具塞三角瓶中;
（2）取4g蔗糖覆盖在试样表面，投入干玻璃珠15-20粒，迅速加入 新煮沸并已冷却的蒸馏水50mห้องสมุดไป่ตู้，立即加塞振荡10-15min（如有试 样结块或粘于瓶壁现象，则应重新取样）。
V C 0.02804 X 100 G
有效氧化钙的重复性误差： ＞50% 不大于0.6%
2 实验说明及注意事项 5
1、使用的锥形瓶和玻璃珠应事先烘干，并在加入水时要 一次性迅速加入及时震荡，以防止试样结块，浸出不 完全。 2、测定时，不应使氧化钙生成碳酸钙，所以要新煮沸过 而尽量除去二氧化碳的蒸馏水，以免氧化钙溶于水后 生成的氢氧化钙进一步与二氧化碳作用生成碳酸钙， 使消耗的盐酸标准溶液体积偏低，导致分析结果偏低。
2 实验说明及注意事项 6
3、因蔗糖只与氧化钙作用，而不与碳酸钙作用，所以称 量试样要迅束，否则氧化钙会吸收空气中的二氧化碳 变成碳酸钙，导致结果偏低。
石灰中有效氧化钙含量的测定检测标准
石灰中有效氧化钙含量的测定检测标准1. 引言在建筑材料行业中，石灰被广泛应用于建筑、矿业、冶金和化工等领域。
作为一种重要的建筑材料，石灰在建筑施工、环境保护和农业生产中都有着不可替代的作用。
而石灰中的有效氧化钙含量则是评价石灰质量的重要指标之一。
对石灰中有效氧化钙含量的测定检测标准尤为重要。
2. 有效氧化钙含量的意义和影响石灰中的有效氧化钙含量是指石灰中的活性成分，它直接关系到石灰的使用性能和质量。
有效氧化钙含量的高低会直接影响石灰的石化性能、强度和抗渗透性能。
确定石灰中有效氧化钙含量的测定检测标准对于保障石灰产品质量、促进建筑行业的发展具有重要的意义和影响。
3. 测定检测方法和标准（1）化学方法化学方法是当前测定石灰中有效氧化钙含量的常用方法之一。
在该方法中，首先将石灰与盐酸反应生成氯化钙，然后通过反应后生成的氯化钙中的氯离子来计算有效氧化钙的含量。
这种方法的优点是简单易行，适用范围广，但是在操作过程中需要较高的技术水平，且对实验条件有一定要求。
（2）物理方法物理方法是测定石灰中有效氧化钙含量的另一种常用方法。
其中，热重分析法被广泛应用于石灰中有效氧化钙含量的测定检测中。
该方法的基本原理是在一定温度范围内，将石灰样品加热至恒定质量，通过样品的质量损失来计算有效氧化钙的含量。
这种方法操作简便，结果准确，但是需要特殊设备，并且对实验条件的控制要求严格。
4. 个人观点和理解在我看来，石灰中有效氧化钙含量的测定检测标准对于石灰产品的质量控制和行业的健康发展至关重要。
当前，虽然已经有了一些相关的测定方法和标准，但是仍然存在一些问题，比如方法的标准化程度不够、操作过程中存在主观因素等。
未来在制定石灰中有效氧化钙含量的测定检测标准时，应该加强对测定方法的标准化、提高方法的操作性，以确保测定结果的准确性和可靠性。
5. 总结和回顾石灰中有效氧化钙含量的测定检测标准是评价石灰产品质量的重要依据，对于石灰产品的质量控制和行业的健康发展具有重要的意义和影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石灰中有效氧化钙含量的测定
石灰中有效氧化钙及其它钙是指游离状态的氧化钙，它不包括石灰中的碳酸钙、硅酸钙及其它钙。
石灰质量的优劣依其中有效氧化钙含量而定，优质石灰应含氧化钙95％，而低劣的仅为50％以下。
有效氧化钙的测定有如下两种方法：
一、蔗糖法
原理
氧化钙在水中的溶解度很小，20℃时溶解度为1.29g/加入蔗糖就可使之成溶解
度大的蔗糖钙，再用酸滴定蔗糖钙中的氧化钙的含量，反应如下：
C12H22＋O11＋CaO＋2H2O─→C12H12O11‧CaO‧2H2O
C12H22O22O11‧CaO‧2H2O＋2HCl→C11H22O11＋CaCl2＋3H2O
试剂
蔗糖：化学纯。
酚酞指示剂：称取0.5g酚酞溶于50mL95%乙醇中。
0.1%甲基橙水溶液：称取0.05g甲基橙溶于50mL蒸馏水（40~50℃）中。
3.4 盐酸标准溶液（相当于0.5mol/L）：将浓盐酸（相对密1.19
）稀释至1L，按下述方法标定其摩尔浓度后备用。
称取0.8~1.0g（精确至0.0001g）已在180℃烘干2h的碳酸钠（优级纯或基准级）记录为m，置于250mL三角瓶中，加100mL水使其完全溶解；然后加入2~3滴0.1%甲基橙指示剂，记录滴定管中待标定盐酸标准溶液的体积1V，用待标定的盐酸
标准溶液滴定至碳酸钠溶液由黄色变为橙红色；将溶液加热至微沸，并保持微沸3min，然后放在冷水中冷却至室温，如此时橙红色变为黄色，再用盐酸标准溶液滴定，至溶
液出现稳定橙红色时为止，记录滴定管中盐酸标准溶液的体积2V。
1V 2V的差值即为
盐酸标准溶液的消耗量V。
盐酸标准溶液的浓度N
1.①按式（T 0811-1）计算。
N m/v*0.028
操作
迅速精确称取0.4～0.5g研成细粉的试样，置于250ml具有磨口玻塞的锥形瓶中，加入4g化学纯蔗糖及小玻球12～20粒，再加入新煮沸而已冷却的蒸馏水40ml。
塞紧瓶塞。
摇动15min，以酚为指示剂，用0.5N酸标准溶液滴定至红色恰好消失，并在30s 内不再现红色为止。
計算
按下式计算有效氧化钙的含量
NV×0.028
CaO（％）＝────×100
W
式中： N──yan酸标准溶液的当量浓度；
V──滴定时所耗用的酸标准液的量（ml）； W──试样量（g）；0.028──与1ml1N 酸相当的氧化钙的量（g）。
注意事项
测定时，不应使氧化钙生成碳酸钙，所以要用新煮沸过而尽量除去二氧化碳的蒸
馏水，以免氧化钙溶于水后生成的氢氧化钙进一步与二氧化碳作用生成碳酸钙，
使消耗的酸标准溶液量偏低。
再者，因蔗糖只与氧化钙作用，而不与碳酸钙作用，所以称量试样要迅束，否则氧化钙会吸收空气中的二氧化碳变成碳酸钙，导致结果偏低。
二、酸量法
原理
有效氧化钙溶于水后生成氢氧化钙，可用酸滴定氢氧化钙，从而测出有效氧化钙的量。
反应如下：
CaO＋H2O─→Ca（OH）2
Ca（OH）2＋2HCl─→CaCl2＋2H2O
试剂
0.1Nyan酸标准溶液。
酚tai指示剂。
测定方法
准确称取研磨细的试样1g左右，置于烧杯内，加入刚煮沸过的蒸馏水约300ml，搅匀后全部转移至1000ml的容量瓶中，将瓶加塞不时摇动，约20min后冷却，再加入新煮沸已冷蒸馏水至刻度。
混匀，过滤（过滤要迅速）。
弃去最初100ml滤液，吸取50ml入锥形瓶中，以酚为指示剂，用0.1N酸标准溶液滴定至红色消失且30秒不再出现即为终点。
计算
NV×0.028×1000
CaO（％）＝────────×100
W×50
试中各项意义同蔗糖法。
注意事项
所使用的蒸馏水必须重新煮沸过。
过滤要迅速，以免氢氧化钙吸收空气中的二氧化碳变为碳酸钙，而使结果偏低。
