公称通径DN，单位：mm 型式代号：见表3-7-1 室内消火栓代号
公称通径为65mm的稳压类别代号Ⅰ的单阀单出口旋转减压稳压室内消 火栓的型号表示为:
SNZW65-Ⅰ
一、室内消火栓的型式与设备组成 5.基本参数 室内消火栓的基本参数见表3-7-2所示。
表3-7-2室内消火栓的基本参数
室内消火栓的使用与维护
一、室内消火栓的型式与设备组成 二、室内消火栓的用途与操作方法 三、室内消火栓的清洁维护
1．室内消火栓是建筑物内的一种固定消防供水设 备。平时与室内消防给水管线连接，遇有火灾时， 将水带一端的接口接在消火栓出水口上，把手轮按 开启方向旋转即能射水灭火。 2．消防软管卷盘是一种室内固定式轻便 消防给水设备，俗称水喉，适用于商场、宾馆、仓 库、公共建筑内，与室内消火栓比较，具有轻便、 机动、灵活等优点，可减少水渍损失。 3．消防水带一般采用有衬里消防水带， 包括橡胶（衬胶）水带、乳胶（灌胶）水带、涂塑 软管。 4．室内消火栓箱是指安装在建筑物内的消防给水 管路上，由箱体、室内消火栓、水带（或水喉）、 水枪及电气设备等消防器材组成的具有给水、灭火、 控制、报警等功能的集装一体的成套箱状固定式消 防装置。适用于具有室内消火栓给水系统的厂房、 仓库和高层民用建筑及其它公共建筑。
1781年，法国巴黎歌剧院发生火灾。此后，每逢有演出，巴黎消 防队都必须到剧场负责保卫工作。
根据实战需要，当时的巴黎消防队指挥官德尼穆拉发明了一套 装在戏院中的消防供水系统。 这个系统由一个4立方米的蓄水池向泵浦供水，从泵浦通向大厅 处，人们设置了用铜制成的管子，向其加压供水，在这个铜管子 的尽头，装有一个螺帽接口并引出一个皮制的管子，在末尾处装 上水枪。 这套系统被安装在巴黎歌剧院内，获得了良好的效果。并经过 发展改良逐步演变为现代的消火栓系统。

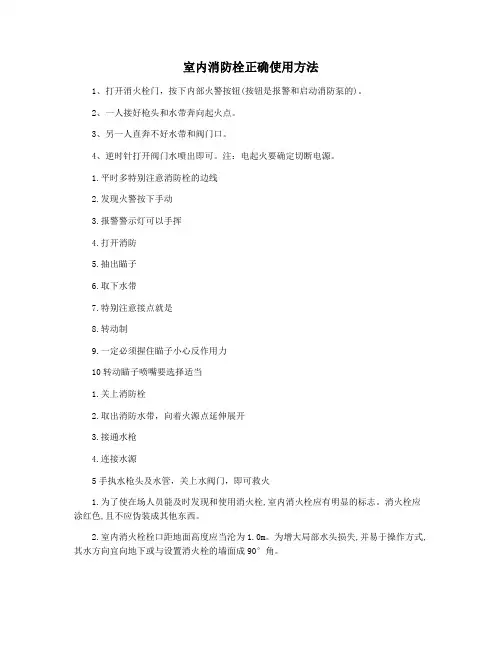

室内消防栓正确使用方法
室内消防栓正确使用方法1、打开消火栓门，按下内部火警按钮(按钮是报警和启动消防泵的)。
2、一人接好枪头和水带奔向起火点。
3、另一人直奔不好水带和阀门口。
4、逆时针打开阀门水喷出即可。
注：电起火要确定切断电源。
1.平时多特别注意消防栓的边线2.发现火警按下手动3.报警警示灯可以手挥4.打开消防5.抽出瞄子6.取下水带7.特别注意接点就是8.转动制9.一定必须握住瞄子小心反作用力10转动瞄子喷嘴要选择适当1.关上消防栓2.取出消防水带，向着火源点延伸展开3.接通水枪4.连接水源5手执水枪头及水管，关上水阀门，即可救火1.为了使在场人员能及时发现和使用消火栓,室内消火栓应有明显的标志。
消火栓应涂红色,且不应伪装成其他东西。
2.室内消火栓栓口距地面高度应当沦为1.0m。
为增大局部水头损失,并易于操作方式,其水方向宜向地下或与设置消火栓的墙面成90°角。
3.消防电梯前室是消防人员进入室内扑救火灾的进攻桥头堡。
为了标语消防人员向火场发起进攻或开辟通路,在消防电梯前室应设室内消火栓。
4.冷库的室内消火栓为了避免查封损毁,通常应当设于常温的穿堂或楼梯间内。
冷库步入闷顶的入口处,理应消防栓,易于灭火顶部保温层的火灾。
5.通宜建筑物内应采用统一规格的消火栓、水带和水枪,以便在火灾上敲碎玻璃使用消火栓。
6.消火栓栓口处的水压力少于0.5mpa时,应当设立预热设施。
预热设施通常为减压阀或预热孔板。
7.高层工业与民用建筑以及水箱不能满足最不利点消火栓水压要求的其他底层建筑,每个消火栓处应设置直接启动消防水泵的按钮,以便及时启动消防水泵,供应火场用水,按钮应设有保护设施。
消火栓按钮操作(共16张PPT)
控制柜作用： 2、回复消控中心，无火情
1、手动切换到全部自动启动〔观察：泵启动信号反响、假设无反响立即手动启泵〕
1、到泵房确认是否启泵，假设未启泵，手动切换启泵，回复消控中心。 3、通知就近人员到泵房确认消火栓泵是否停止 2、通知消控中心复位主机。 2、到信息反响区域确认是否断电。
1、自动启动泵 2、手动启动泵
手动/自动 旋转切换开关
设备设施认识
设备设施认识
• 消火栓泵
• 喷淋泵
按压下消报按钮后的操作要点
消控值班人员操作要点：
1、观察到消报按钮〔动作信息〕--显示器—信息显示动作
2、观察到消火栓启泵〔动作信息〕--多线盘—泵启动
1、通知就近人员〔巡逻人员或消防专员〕到消报动作地址信息现场核实 情况〔损坏、误报、火情〕
消报按钮动作
操作培训
设备设施认识
消报按钮
消报按钮的使用与作用： 一、使用：用力按下消报按钮〔中 间玻璃区域〕，启动灯亮起。 二、作用： 1、启动消火栓泵 2、反响动示屏
操作盘
作用：控制消防模块。联动比 方：消火栓上的手动报警系统、 烟感报警系统、消防泵房内的 水泵启停系统，防火分区卷帘 系统，湿式报警阀系统，还有 气体灭火系统、防排烟系统、 电梯迫降系统、播送系统、稳 压系统等。
设备设施认识
二期消控主机
三期消控主机
设备设施认识
工作状态指示灯 手动启/停 按钮
设备设施认识
设备设施认识
消防泵控制柜—消火栓 联动比方：消火栓上的手动报警系统、烟感报警系统、消防泵房内的水泵启停系统，防火分区卷帘系统，湿式报警阀系统，还有气体灭火系统
、防排烟系统、电梯迫降系统、播送系统、稳压系统等。
扑救完成后
消防安全消防栓使用火灾逃生自救知识PPT
消火栓套装一般由消防箱+消防水带+水枪+接扣+栓+卡子等组 合而成，消火栓主要供消防车从市政给水管网或室外消防给水 管网取水实施灭火，也可以直接连接水带、水枪出水灭火。
所以，室内外消火栓系统也是扑救火灾的重要消防设施之一。
一、消防栓使用方法
1 打开或击碎箱门， 取出消防水带
2 水带一头接在消 火 栓接口上
主要针对个人使用，其构造由调速器、安全带、安 全钩、钢丝绳等组成，其无需动力，能够使被困人 员安全地缓降至地面。每次可以承载100公斤以内的 单人个体，其下滑速度约为每秒1.5米。
逃生缓降器不甚适合老幼病残者，此外还存在多人同时使 用时的相互缠绕问题。
三、火宅逃生手段
,
3-4
常扣作增房于气其经采高充救
09
楼上如被火围困,快向室外扔抛沙发垫、枕头等软物或其 它小物品,夜间则可打手申,发出求救信号。
06
如果身上着火,千万不要奔跑,要就地打滚,压 灭身上火苗。
08
充分利用房内的大窗、阳台、水落管或竹 竿等逃生自救。
10 若逃生路线被火封锁,立即退回室内,关闭门 窗,堤住隙,有条件的向门窗上浇水
二、火灾逃生自救
四、防火救护知识
灭火十招
5、油锅起火,直接盖上锅盖灭火。 6、家用电器着火,要先切断电源,然后用毛毯、棉被覆盖窒息灭火,如仍未熄灭,再用水浇。 7、电视机着火用毛毯、棉被灭火时,人要站在侧面,防止显像管爆裂伤人。
四、防火救护知识
灭火十招
8、煤气、液化气灶着火,要先关闭阀门,用围群、衣物、棉被等漫水后批盖,往上浇水扑灭。 9、救火时门窗要慢开,以免空气对流加速火焰蔓延和火焰突然窜出伤人。 10、要将着火处附近的可燃物及液化气缸及时疏散到安全的地方。
所以，室内外消火栓系统也是扑救火灾的重要消防设施之一。
一、消防栓使用方法
1 打开或击碎箱门， 取出消防水带
2 水带一头接在消 火 栓接口上
主要针对个人使用，其构造由调速器、安全带、安 全钩、钢丝绳等组成，其无需动力，能够使被困人 员安全地缓降至地面。每次可以承载100公斤以内的 单人个体，其下滑速度约为每秒1.5米。
逃生缓降器不甚适合老幼病残者，此外还存在多人同时使 用时的相互缠绕问题。
三、火宅逃生手段
,
3-4
常扣作增房于气其经采高充救
09
楼上如被火围困,快向室外扔抛沙发垫、枕头等软物或其 它小物品,夜间则可打手申,发出求救信号。
06
如果身上着火,千万不要奔跑,要就地打滚,压 灭身上火苗。
08
充分利用房内的大窗、阳台、水落管或竹 竿等逃生自救。
10 若逃生路线被火封锁,立即退回室内,关闭门 窗,堤住隙,有条件的向门窗上浇水
二、火灾逃生自救
四、防火救护知识
灭火十招
5、油锅起火,直接盖上锅盖灭火。 6、家用电器着火,要先切断电源,然后用毛毯、棉被覆盖窒息灭火,如仍未熄灭,再用水浇。 7、电视机着火用毛毯、棉被灭火时,人要站在侧面,防止显像管爆裂伤人。
四、防火救护知识
灭火十招
8、煤气、液化气灶着火,要先关闭阀门,用围群、衣物、棉被等漫水后批盖,往上浇水扑灭。 9、救火时门窗要慢开,以免空气对流加速火焰蔓延和火焰突然窜出伤人。 10、要将着火处附近的可燃物及液化气缸及时疏散到安全的地方。
室内消火栓的使用方法及步骤
室内消火栓的使用方法及步骤
一、室内消火栓的使用方法及步骤
1、找出室内消火栓，拆开消火栓外壳：
（1）右手拿住外壳左上方的把手；
（2）左手拿住右侧的锁死把手，向外推动，使外壳被分裂；
（3）移走外壳，消火栓内部的消防器材就呈现在眼前。
2、插上喷头：
（1）取出消防器材内的喷头，插入小齿轮内；
（2）将喷头的栓紧螺母向右旋转，直至固定；
（3）将喷头插入消火栓头部，调整方向，以更好地射向火源。
3、使用消防水来抑制着火：
（1）绕一圈消火栓腰部的拉环，将拉环内的扳手拿出；
（2）将扳手插入拉环内的机械钥匙，按住拉环内的钮，向右旋转，使消防水从消火栓中喷出；
（3）用水将火源扑灭，及时关闭水源；
（4）使用完毕后，将喷头拔出消火栓，放回到消防器材内，将外壳拆装回原位。
消防职业培训-室内消火栓的使用与维护
制电路
消防水泵
管路
消火栓
灭火
水压检测
一、室内消火栓的型式与设备组成
（一）室内消火栓的型式
（1）. 按出水口类型划分 （2）. 按栓阀数量划分 （3）. 按结构形式划分 （4）. 型号 （5）. 基本参数
一、室内消火栓的型式与设备组成
1.按出水口型式分类 （1） 单出口室内消火栓
一、室内消火栓的型式与设备组成
1.按出水口型式分类 （2）双出口室内消火栓
一、室内消火栓的型式与设备组成
2.按栓阀数量分类 （1）单栓阀室内消火栓
一、室内消火栓的型式与设备组成
2.按栓阀数量分类 （2）双栓阀室内消火栓
一、室内消火栓的型式与设备组成
3.按结构形式划分 （1）直角出口型室内消火栓
一、室内消火栓的型式与设备组成
型式 出口数量
栓阀数量 普通直角
出口型
单出口 双出口 单栓 双栓
代号 不标注 S 不标注 S 不标注
型式 45°出口型 旋转型 减压型 减压稳
压型
代号
A
Z
J
W
一、室内消火栓的型式与设ቤተ መጻሕፍቲ ባይዱ组成
5.基本参数 室内消火栓的基本参数见表3-7-2所示。
表3-7-2室内消火栓的基本参数
公称通径DN（mm） 公称压力PN（MPa) 适用介质
25、50、65、80
1.6
水、泡沫混合液
根据消火栓标号得出其基本参数
SNJ65 SNSS65 SN65-Ⅰ SNW80- Ⅱ SNZW65-Ⅰ
一、室内消火栓的型式与设备组成
（二）室内消火栓的设备组成
室内消火栓由阀体、阀盖、阀杆、阀杆螺母、阀 瓣、阀座、手轮、固定接口、伞型手轮等部件组 成。 建筑中使用的室内消火栓设备通常由设置在消火 栓箱内的水带、水枪、栓阀等组成。
室内消火栓解析PPT课件
（三）室内消火栓系统的类型 1、按建筑物的高度分类
低层建筑消火栓给水系统——宜采用合用系统 高层建筑消火栓给水系统——应采用独立系统
第3页/共47页
• 2、按用途分
合用的消火栓给水系统
独立的消火栓给水系统
3、按管网布置形式分类
环状管网消火栓给水系统 枝状管网消火栓给水系统
高层建筑及室内消火栓 数 超 过 10 个 且 消 防 用 水 量大于15l/s的低层建筑
第46页/共47页
感谢您的观看。
第47页/共47页
2、布置间距：通过计算确定，高层建筑，高架库房，甲乙类厂房，室内消火栓的间距不应超过30m，其他单 层和多层建筑室内消火栓的间距不应超过50m。
第28页/共47页
四 种 消 火 栓 布 置 型
第29页/共47页
• 计算：
• 单排消防栓一股水柱到达室内任何部位的间距。
（厂房）
•
Lf 2 Rf 2 bf 2
第4页/共47页
（四）给水方式 1、低层建筑室内消火栓系统的给水方式
（1）直接给水方式
市网
第9页/共47页
适用条件：室外给水管网提供的水量和水压，在任 何时候均能满足室内消火栓给水系统所 需的水量、水压要求时采用。
第10页/共47页
（2）设有消防水箱的给水方式
市网
第11页/共47页
（3）设有消防水箱和水泵的给水方式
第15页/共47池页’12-市政管网；13-浮球阀
（2）分区并联给水方式
第16页/共47页
第17页/共47页
分区供水方式
设置特点: 室外给水管网向低区和高位水箱供水箱 内贮存10 min消防水量。
高区火灾初起时:由水箱向高区消火栓给水系统供水; 当水泵启动后:由水泵向高区消火栓给水系统供水灭火。
低层建筑消火栓给水系统——宜采用合用系统 高层建筑消火栓给水系统——应采用独立系统
第3页/共47页
• 2、按用途分
合用的消火栓给水系统
独立的消火栓给水系统
3、按管网布置形式分类
环状管网消火栓给水系统 枝状管网消火栓给水系统
高层建筑及室内消火栓 数 超 过 10 个 且 消 防 用 水 量大于15l/s的低层建筑
第46页/共47页
感谢您的观看。
第47页/共47页
2、布置间距：通过计算确定，高层建筑，高架库房，甲乙类厂房，室内消火栓的间距不应超过30m，其他单 层和多层建筑室内消火栓的间距不应超过50m。
第28页/共47页
四 种 消 火 栓 布 置 型
第29页/共47页
• 计算：
• 单排消防栓一股水柱到达室内任何部位的间距。
（厂房）
•
Lf 2 Rf 2 bf 2
第4页/共47页
（四）给水方式 1、低层建筑室内消火栓系统的给水方式
（1）直接给水方式
市网
第9页/共47页
适用条件：室外给水管网提供的水量和水压，在任 何时候均能满足室内消火栓给水系统所 需的水量、水压要求时采用。
第10页/共47页
（2）设有消防水箱的给水方式
市网
第11页/共47页
（3）设有消防水箱和水泵的给水方式
第15页/共47池页’12-市政管网；13-浮球阀
（2）分区并联给水方式
第16页/共47页
第17页/共47页
分区供水方式
设置特点: 室外给水管网向低区和高位水箱供水箱 内贮存10 min消防水量。
高区火灾初起时:由水箱向高区消火栓给水系统供水; 当水泵启动后:由水泵向高区消火栓给水系统供水灭火。
室内消火栓的使用与维护PPT课件
精选ppt
14
（二）室内消火栓的操作方法
灭火时应遵循的原则：一开或碎（二按）三 连接四出水。
精选ppt
15
灭火完毕后应遵循的原则：一关二 整理三检查。
精选ppt
16
三、室内消火栓的清洁维护
1、室内消火栓、水枪、水带、消防水喉是否 齐全完好，有无生锈、漏水，接口垫圈是 否完整无缺，并进行放水检查，检查后及 时擦干，在消火栓阀杆上加润滑油。
精选ppt
21
3、同一建筑物内应采用统一规格的消火栓、 水枪和水带。每条水带的长度不应大于 25.0m；
4、高层厂房（仓库）和高位消防水箱静压 不能满足最不利点消火栓水压要求的其它 建筑，应在每个室内消火栓处设置直接启 动消防水泵的按钮，并应有保护设施；
5、设有室内消火栓的建筑，如为平屋顶时， 宜在平屋顶上设置试验和检查用的消火栓。
SNSSW80—Ⅱ
精选ppt
8
精选ppt
9
（二）室内消火栓的设备组成
室内消火栓由阀体、阀盖、 阀杆、阀杆螺母、阀瓣、 阀座、手轮、固定接口、 伞型手轮等部件组成；建 筑中使用的室内消火栓设 备通常由设置在消火栓箱 内的水带、水枪、栓阀等 组成。
室内消火栓箱将室内消火栓、 水带、水枪、消火栓按钮 等附件集装于其中。
精选ppt
22
练习题：
1、室内消火栓有哪些型式？ 2、室内消火栓是由哪些部件构成？ 3、室内消火栓如何进行清洁维护？
精选ppt
23
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
24
2、消防水泵在火警后能否正常供水。
3、报警按钮、指示灯及报警控制线路功能是 否正常无故障。
