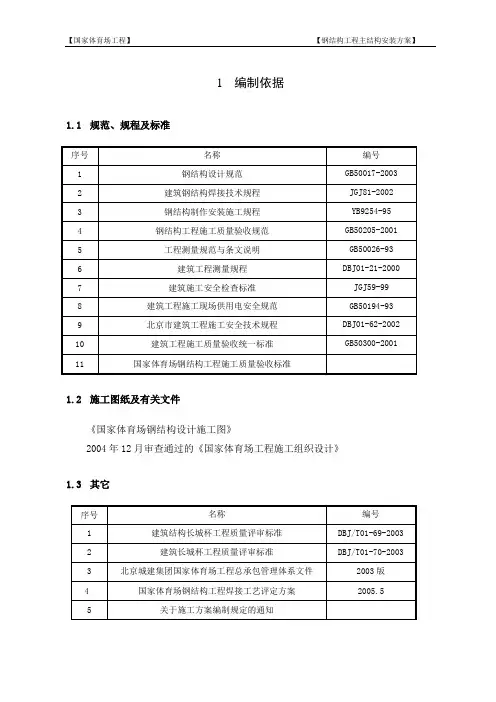

国家体育场鸟巢主结构安装方案
1编制依据1.1规范、规程及标准1.2施工图纸及有关文件《国家体育场钢结构设计施工图》2004年12月审查通过的《国家体育场工程施工组织设计》1.3其它2工程概况2.1工程简介国家体育场位于北京市城府路南侧，奥林匹克公园中心区内，是北京2008年奥运会的主体育场。
建筑顶面呈马鞍型，长轴为332.3m，短轴为297.3m，最高点高度为68.5m，最低高度为40.1m。
屋盖中间开洞长度为185.3m，宽度为127.5m。
主桁架围绕屋盖中间的开口放射型布置，与屋面及立面的次结构一起形成了“鸟巢”的特殊建筑造型。
大跨度屋盖支撑在周边的24根桁架柱之上，主桁架尽可能直通或接近直通，并在中部形成由分段直线构成的内环洞口。
为了避免出现过于复杂的节点，4榀主桁架在内环附近截断。
用分段直线代替主桁架空间弯扭曲线弦杆，减少构件的加工难度。
将腹杆倾斜角度控制在60°左右，网格大小尽量均匀，上下弦节点对齐，具有较好的对称性。
桁架柱、弦杆与腹杆形成完整的桁架，腹杆主要连接于外柱与立面次结构的交点。
腹杆轴线与内外柱轴线在同一平面内，腹杆宽度为1200mm，与菱形内柱同宽。
在屋盖上弦采用膜结构作为屋面围护结构，屋盖下弦采用声学吊顶。
主场看台部分采用钢筋混凝土框架－剪力墙结构体系，与大跨度钢结构完全脱开。
屋盖主结构的杆件均为箱型构件，其中，主桁架断面高度为12m，上弦杆截面为1200mm×1200mm～1000mmX1000mm，下弦杆截面为1000mm×1200mm～800mmX800mm，腹杆截面基本为600mmX600mm，主桁架沿洞口斜角交叉布置。
桁架柱为三角形格构柱，，每根格构柱由两根1200mmX1200mm箱型外柱和一根1200mm×1200mm菱形内柱组成，腹杆截面为1000mm×1200mm。
桁架柱上端大、下端小，上端与主桁架相连，下端埋入钢筋混凝土承台内，并将屋盖荷载传至基础。
国家体育场-鸟巢主结构安装方案
1编制依据1.1规范、规程及标准1.2施工图纸及有关文件《国家体育场钢结构设计施工图》2004年12月审查通过的《国家体育场工程施工组织设计》1.3其它2工程概况2.1工程简介国家体育场位于北京市城府路南侧，奥林匹克公园中心区内，是北京2008年奥运会的主体育场。
建筑顶面呈马鞍型，长轴为332.3m，短轴为297.3m，最高点高度为68.5m，最低高度为40.1m。
屋盖中间开洞长度为185.3m，宽度为127.5m。
主桁架围绕屋盖中间的开口放射型布置，与屋面及立面的次结构一起形成了“鸟巢”的特殊建筑造型。
大跨度屋盖支撑在周边的24根桁架柱之上，主桁架尽可能直通或接近直通，并在中部形成由分段直线构成的内环洞口。
为了避免出现过于复杂的节点，4榀主桁架在内环附近截断。
用分段直线代替主桁架空间弯扭曲线弦杆，减少构件的加工难度。
将腹杆倾斜角度控制在60°左右，网格大小尽量均匀，上下弦节点对齐，具有较好的对称性。
桁架柱、弦杆与腹杆形成完整的桁架，腹杆主要连接于外柱与立面次结构的交点。
腹杆轴线与内外柱轴线在同一平面内，腹杆宽度为1200mm，与菱形内柱同宽。
在屋盖上弦采用膜结构作为屋面围护结构，屋盖下弦采用声学吊顶。
主场看台部分采用钢筋混凝土框架－剪力墙结构体系，与大跨度钢结构完全脱开。
屋盖主结构的杆件均为箱型构件，其中，主桁架断面高度为12m，上弦杆截面为1200mm×1200mm～1000mmX1000mm，下弦杆截面为1000mm×1200mm～800mmX800mm，腹杆截面基本为600mmX600mm，主桁架沿洞口斜角交叉布置。
桁架柱为三角形格构柱，，每根格构柱由两根1200mmX1200mm箱型外柱和一根1200mm×1200mm菱形内柱组成，腹杆截面为1000mm×1200mm。
桁架柱上端大、下端小，上端与主桁架相连，下端埋入钢筋混凝土承台内，并将屋盖荷载传至基础。
国家体育场项目管理方案

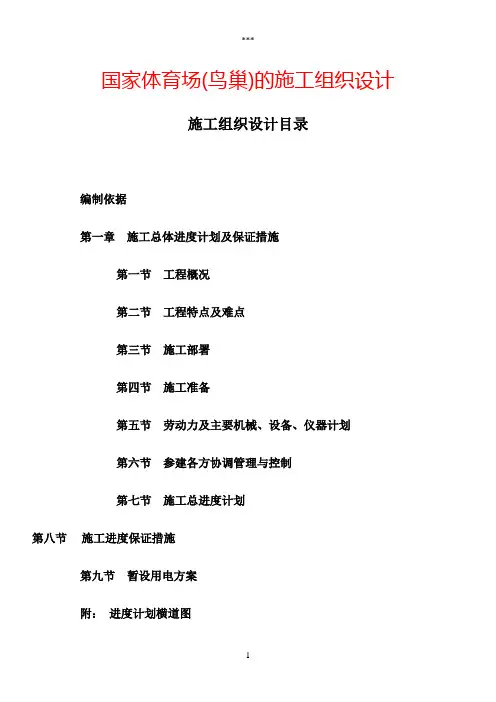

国家体育场(鸟巢)的施工组织设计
