某大厦广播音响系统工程设计
大厦广播音响系统工程方案⊙系统总述:广播音响系统是设置在现代化建筑内的独立的广播系统，它包括有服务性广播系统、业务性广播系统、火灾事故广播系统及扩声系统，广播音响系统适用于娱乐场所、大型公共活动场所、宾馆、酒店、银行、车站、航空港、体育馆（场）及工厂等。
广播音响系统它可提供各种信息；还是人们进行行政管理的工具；当有事故发生或有火灾发生时，可利用广播音响系统指导抢险及指挥人员疏散。
当今现代化的建筑向大型化、综合化方向快速发展，建筑物的广播音响系统管理工作程序变得越来越复杂，对系统的可靠性要求越来越高，因而为了适应当今现代化管理的需求，我们设计了这套以代表当今广播技术水平的TOA公共广播产品为主的工程方案工程概况本项目共分26层，包括：地下一、二层为停车场、设备机房等；首层至5层为商场、餐厅、酒楼等；6至24层为客房；25层和26层为观景咖啡厅。
按自然层来分，共分27个消防分区，其中25层和26层合并为1个消防分区。
地下二层至5层以及25、26层的广播分区与消防分区一致。
6至24层的各层公共走廊为1个广播分区，平时作背景音乐广播，有紧急情况时作消防紧急广播；6至24层的各层客房内的小走廊为1个广播分区，平时不作背景音乐广播，只有紧急情况时作消防紧急广播；6至24层所有的客房内床头柜喇叭合并为4个扬声器线路，即只作4路音源节目选择广播。
本系统主要为酒店提供一个安全、舒适、轻松、方便的环境，为每层的公共区域提供业务性广播、服务性广播、消防紧急广播功能，或发布寻呼和新闻信息，并根据需要向某些功能区域提供背景音乐广播服务，例如酒店客房部分提供4路音源信号通过客房集控箱进行选择广播。
广播系统设备设于首层消防控制室内，消防系统提供的自动报警信号可触发广播系统主机的控制输入端干接点，由主机进行信号处理并提取预先录制语音模块，从而实现N-1，N，N+1模式的消防联动广播，以满足引导撤离疏散的要求。
技术指标根据《厅堂扩声系统声学特性指标》（GYJ25-86）和《民用建筑电气设计规范》（JGJ/T16-92）的技术标准，本系统按语言和音乐兼用扩声系统三级标准进行规划，具体指标如下：♦空场稳态准峰值总声压级≥85dB（在250~4000Hz内平均声压级）；♦传输频率特性：250~4000Hz内允差+4~-10dB；♦声场不均匀度≤10dB。
以上主要是根据消防广播规范定出的紧急广播语言标准，实际上当进行背景音乐广播时，喇叭的总声压级≥75dB（在250~4000Hz内平均声压级，背景噪声按65dB计算）便可满足要求。
⊙执行标准和规范♦民用建筑电气设计规范《JGJ／T16-92》♦建筑设计防火规范《GBJ16-87》♦高层民用建筑设计防火规范《GB500-45-93》♦火灾自动报警系统设计规范《GBJl16-88》♦火灾报警控制器通用技术条件《GB4717-93》♦消防联动控制设备通用技术条件《GB16806-1997》♦火灾自动报警系统施工及验收规范《GBJ50166-92》♦根据贵方招标文件及相关图纸。
⊙使用要求本系统将整个建筑按不同用途需求分成若干区域，即可实现消防紧急广播功能，又可播放背景音乐、语言广播。
⊙设计范围及内容：本设计涉及明珠大厦的背景音乐及消防广播系统方案的设计思想、设计要点、系统分区及点位分布、设备选型、主要设备清单等。
⊙设计思想：1.首先本着“功能可靠、简单易行、节省投资” 的思想，设计背景音乐与消防紧急广播集成系统。
2.符合人国有关部门制定的《火灾自动报警系统设计规范》（GBJl16-88）中有关消防广播的相应规定：即“火灾时应能在消防控制室将火灾疏散层的所有场声器和广播音响扩音机强制转入火灾事故广播状态”；对宾馆客房“床头控制柜内设置的场声器应有火灾事故广播功能”。
3.消防紧急广播的设计应与消防报警系统互相配合，实行分层分区控制，分区划分保证满足消防分区设计的需求。
4.将消防紧急广播和背景音乐、客房床头柜音响集合为一体，即共为一个负载网络。
不重复投资，可节约资金。
5.集合为一体的广播音响系统应具备两个主要功能：平时为各广播区域提供背景音乐，火灾发生时则提供消防报警紧急广播。
消防报警信号在系统中具有优先权。
6.在公共场所播放背景音乐的音源由机房选择；客房内的床头广播内容由住客自己选择，并任其调节音量、开启、或关断。
而所有这些，均不应妨碍消防紧急广播信号的强制切入。
7.整个系统的负载根据所在建筑物内部构造及不同用途需求分成若干区域，并实行分区控制，部分区内还可调节音量、开启或关断。
火灾时，不仅本区能强制切入消防紧急广播信号，而旦根据消防规范，其相邻区域也能自动识别并切入消防紧急广播信号。
⊙系统设计:根据酒店的建筑结构特点和EP系列产品特性，本系统主要功能为：1）背景音乐广播，2）业务寻呼广播，3）客房多路背景音乐广播及紧急广播，4）与消防控制系统联动的消防紧急广播。
系统结构包括：音源及音频处理设备、广播控制主机、功率放大器组、喇叭选型及设置等。
背景音乐广播：本系统应采用专为公共广播系统而设计的大厦管理及功率放大系统。
该系统的各个构成单元以及各种安装均采用模块化结构，模块高度进制符合 lEC-297 的有关规定，该系统由于采用模块化结构，所以可根据业主要求灵活地进行组合，扩展较为方便。
而且，该系统平时具有播放背景音乐、分区广播等多种功能。
由双卡放音机、激光唱机、AM／FM 调谐器组成的音源部分可通过节目选择器来选择任一种音源进行播放，也可用呼叫站话筒进行分区播音。
当有紧急情况发生时，通过消防控制中心的控制切换，可转为事故广播。
音源音源由循环放音卡座、编程遥控传声器等组成。
双卡循环放音卡座可选用普通带及金属带，具有杜比降噪、双卡无限循环放音、磁带空白跳过、自动增益控制、磁带故障指示，并可外接定时装置。
激光唱机为多碟唱机，可用于长时间播放背景音乐。
管理控制系统管理控制部分采用数字编码技术，采用 CPU 控制，所要播放的区域及内容均可由该系统控制。
通过该系统可以监听所有音源的输入是负正常，以保证系统能可靠的迸行广播。
该管理系统具有可靠性高、使用操作灵活，是广播系统不可缺少的关键部分。
功率放大部分功率放大部分采用为背景音乐系统而设计的功率放大器。
该类放大器可靠性高、能保证系统 24 小时满功率的工作。
功率放大器输出功率分别不等。
而且该类功率放大器可在交流220 伏及直流 24伏两种供电方式下，保证正常的工作。
放音部分放音部分采用的吸顶扬声器和壁挂扬声器。
吸顶扬声器为本白色，前面罩为金属板网。
该类吸顶扬声器外观大方、频带宽、失真小，与吊顶及环境配合可起到较好的听觉和视觉效果。
壁挂扬声器主要用于地下及无吊项的地方。
消防紧急广播：在房间、走道、楼梯间以及电梯前厅等处设置事故广播，当有紧急情况发生时，可将公共广播强切为事故广播。
事故广播系统采用分层控制，根据灾情及规范，事故广播可控制播音到每层各个部位。
紧急广播用扬声器的设置要求：扬声器应设置在走道和公共场所，其数量应保证从本楼层任何部位到最近一个扬声器的步行距离不得超过 15 米，每个扬声器的额定功率应不小于 3W 。
设置的扬声器在其播放区域内最远点的播放声压级应高于背景噪声 15db 。
系统供电火灾自动报警系统的电源应采用消防电源，同时应具有直流备用电源。
消防联动装置的直流操作电源应采用 24V 。
紧急广播的控制程序二层及二层以上楼层发生火灾时，应在本层及相邻楼层进行广播，首层发生火灾时，应在本层、二层及地下各层迸行广播；地下层发生火灾时，应在地下各层及首层进行广播。
紧急广播的优先功能火灾发生时，应能在消防控制室将火灾疏散层的场声器强制转入紧急广播状态。
消防控制室应能显示紧急广播的楼层，并能实现自动和手动播音两种。
符合紧急用广播设备的技术标准由于火灾事故具有突发性，就要求紧急广播系统能够准确迅速的迸行疏导广播，其紧急广播设备严格按照技术标准设计，所采用的零部件符合技术标准。
声音报警无论是自动（与火灾报警系统联动）还是手动的情况下，都能由主机发出声音警报，其声音警报是由录音语言组成的自动广播。
功能的设定在大厦某些部分除了紧急广播之外，在无紧急广播的情况下其公共区域平时可播放背景音乐。
系统控制：系统控制分为两部分，一部分为背景音乐的播放，这部分可在广播机房控制，由双卡录音座及多碟激光唱机提供音源，通过节目选择器送入前置放大器，经过功率放大器送入各区，井由监听单元监听各区背景音乐的播放情况。
另一部分可由消防控制机房控制，通过紧急广播切换器为背景音乐系统提供控制信号，使系统呈事故广播状态，由控制人员进行分区呼叫，各区互不干扰。
并在消防广播主机优先的情况下可井入两台紧急广播呼叫台，配合有关管理人员或管理部门在特定区域调谴和指挥工作人员。
在紧急广播状态下，不管音量控制开关通断与否都可实现紧急广播及呼叫功能。
客房床头柜音响及事故广播：给客房提供的背景音乐广播信号是由多芯电缆送至床头柜集控板，有 4 套节目，集控板由节目切换开关，音量调节器，强切继电器等组成，通过继电器切换可实现在正常情况下收听电视伴音和背景音乐广播，一旦发生紧急情况则强制播放事故广播。
设备选型：本系统主要设备采用 TOA 公司的产品，此公司一直从事专业音晌设备的开发和生产，特别是公共广播产品，具有品种齐全、配套性好、适用性广、稳定可靠、操作简便等特点，在国内外各类场所被广泛应用。
床头柜 lW 扬声器和标准机柜采用国产优质产品配套，可降低造价。
设备的功能和技术指标详见产品样本。
扬声器分布与位置：大厦共采用吸顶式 3W 扬声器 900 只，防潮吸顶式 3W 扬声器 10 只，lW 扬声器 186 只；3W 音控器 67 只，6W 音控器 7 只，12W 音控器 7 只，24W 音控器 2只。
扬声器总功率为 2936W 。
具体分布见列表。
在整个广播区域内，扬声器的分布均匀，应该保证听众包括在 1 只扬声器的辐射区内，扬声器之间的间隔大约等于辐射角在人身高度的假想平面上的投影直径，一般选在10米左右为宜，当然间隔与房间的高度有关，要根据实际情况而定。
扬声器采用同相位连接。
扩音系统的输出电缆一般采用双绞线，防止信号的互相干扰串音，电缆截面不应小于 0.75mm2。
系统组成:本系统具有寻人、通告、背景音乐、火灾及意外事故联动报警功能。
由音源、前置放大模块、功率放大器、中央控制主机、台式呼叫站、监听单无、扬声器、音量控制器部分等组成。
采用定压传输方式传送音频信号。
以实现背景音乐、事故广播、语言广播功能。
线缆和管槽本系统的广播主干线由首层消防控制室引至各区，然后通过各区楼层电井引广播次干线至各层区域，分支线缆由各层走道引入至各功能房区域。
根据系统主干和支线的线路损耗，以及系统应预留的传输容量，本系统所选用的电缆规格如下：1）公共区域部分：·主干线（广播线和控制线）：采用RVV3×1.5mm2型带护套分颜色3芯多股线缆，在广播机房与各区之间连接；·分支线缆（广播线）：采用RVV2×1.0mm2型带护套分颜色2芯多股线缆，在调音开关输出端和功能房内天花喇叭之间连接。
音响系统专项施工方案设计
音响系统专项施工方案设计1. 引言音响系统在各种场合中起着至关重要的作用，包括演唱会、剧院、会议等。
为了确保音响系统能够发挥最佳效果，专门的施工方案设计是必不可少的。
本文将介绍一个音响系统专项施工方案设计的示例。
2. 项目概述2.1 项目背景该项目是一个剧院的音响系统施工方案设计。
剧院是一个重要的文化场所，音响系统的质量对于演出的效果至关重要。
2.2 项目目标项目的目标是设计一个优质的音响系统，以确保剧院的音效清晰、宏大，满足观众的各种需求。
2.3 项目范围项目的范围包括音响系统的硬件设备选择、设备安装位置、音频处理等。
本方案的设计重点将放在声音的分布均匀性、音质的真实性以及系统的易操作性上。
3. 方案设计3.1 硬件设备选择在选择硬件设备时，需要考虑剧院的空间大小、观众席的布局以及声音的分散需求。
为了实现宏大的音效，需选择高品质的扬声器系统。
此外，还应考虑到投影仪、放映机等设备与音响系统的整合性。
3.2 设备安装位置精确的设备安装位置对于音响系统的效果至关重要。
设计团队需要进行详细的场地测量，并结合剧院的结构特点确定最佳的设备安装位置。
合理的设备布置可以达到音质均匀分布、声音不受干扰的效果。
音频处理是确保音响系统效果的关键环节。
使用专业的音频处理设备对声音进行均衡、增益和延迟等处理，以达到音响效果的最佳状态。
应根据实际需求进行合理的调试，并确保不引入噪音和失真。
4. 施工流程4.1 剧院准备工作在施工开始之前，剧院需要完成一些准备工作。
这包括清理场地、检查电力供应等。
此外，还需确保团队与剧院工作人员的密切合作，以免造成不必要的麻烦。
4.2 设备安装根据方案设计，开始进行设备的安装工作。
按照规划好的位置，安装扬声器系统、音频处理设备和其他配件。
在安装过程中，需要确保设备安装牢固、接线正确且整洁。
安装完成后，进行音频调试工作。
通过仪器检测声音的分布情况，调整扬声器的角度和音量，调试音频处理设备的参数，直到达到预期的音响效果。
音响工程方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，人们对生活质量的要求不断提高，音响工程在各类场所的应用日益广泛。
音响工程不仅能为人们提供高质量的视听享受，还能提升场所的文化氛围和档次。
本方案旨在为某大型会议室提供一套完善的音响系统设计方案，以满足会议、讲座、演出等多种需求。
二、项目需求1. 系统功能：- 具备高保真音质，满足各类音源播放需求；- 支持多通道输入输出，实现音效处理和分配；- 具备无线传输功能，方便现场移动；- 具备自动调音功能，保证音质稳定；- 具备远程监控和管理功能，方便维护。
2. 系统性能：- 音响系统应具备足够的功率，以满足大型会议室的扩声需求；- 系统应具备良好的抗干扰能力，保证音质不受外界影响；- 系统应具备良好的兼容性，方便与其他设备连接；- 系统应具备较强的稳定性，保证长时间运行的可靠性。
三、方案设计1. 系统架构本方案采用模块化设计，分为信号处理模块、放大模块、传输模块、扬声器模块和控制系统模块。
（1）信号处理模块：包括调音台、均衡器、压缩器、延时器等设备，用于音效处理和分配。
（2）放大模块：包括功率放大器、信号分配器等设备，用于放大信号并分配到各个扬声器。
（3）传输模块：包括无线传输模块、同轴电缆、光纤等设备，用于传输信号。
（4）扬声器模块：包括主扬声器、辅助扬声器、吊顶扬声器等设备，用于扩声。
（5）控制系统模块：包括中控系统、远程监控设备等，用于系统管理和维护。
2. 系统设备选型（1）信号处理模块：选用高品质的调音台，如Yamaha MG10XU；均衡器、压缩器等选用世界知名品牌，如DBX、TC Electronic等。
（2）放大模块：选用大功率、高保真度的功率放大器，如Peavey PVX系列；信号分配器选用高品质的设备，如BSS Audio等。
（3）传输模块：无线传输模块选用高品质的设备，如Shure UHF-R系列；同轴电缆、光纤等选用高品质的线缆。
（4）扬声器模块：主扬声器选用高品质的线阵列扬声器，如JBL VTX系列；辅助扬声器选用全频段扬声器，如JBL PRX系列；吊顶扬声器选用隐蔽式扬声器，如JBL Control系列。

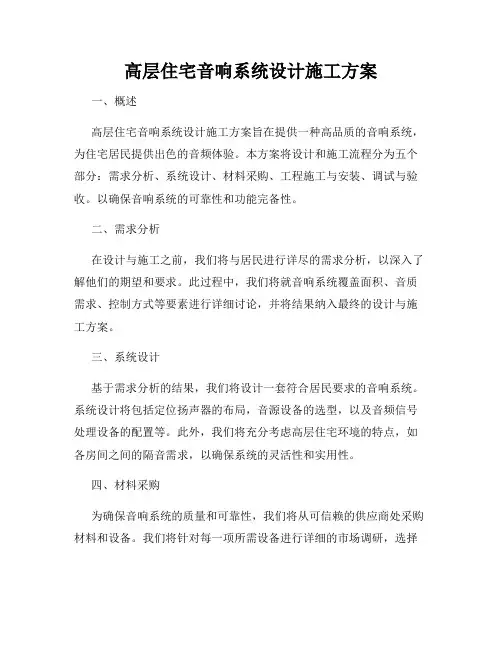

高层住宅音响系统设计施工方案
高层住宅音响系统设计施工方案一、概述高层住宅音响系统设计施工方案旨在提供一种高品质的音响系统，为住宅居民提供出色的音频体验。
本方案将设计和施工流程分为五个部分：需求分析、系统设计、材料采购、工程施工与安装、调试与验收。
以确保音响系统的可靠性和功能完备性。
二、需求分析在设计与施工之前，我们将与居民进行详尽的需求分析，以深入了解他们的期望和要求。
此过程中，我们将就音响系统覆盖面积、音质需求、控制方式等要素进行详细讨论，并将结果纳入最终的设计与施工方案。
三、系统设计基于需求分析的结果，我们将设计一套符合居民要求的音响系统。
系统设计将包括定位扬声器的布局，音源设备的选型，以及音频信号处理设备的配置等。
此外，我们将充分考虑高层住宅环境的特点，如各房间之间的隔音需求，以确保系统的灵活性和实用性。
四、材料采购为确保音响系统的质量和可靠性，我们将从可信赖的供应商处采购材料和设备。
我们将针对每一项所需设备进行详细的市场调研，选择性价比最高的产品，并确保所选设备符合相关标准。
除此之外，我们还将关注供应商的信誉度和售后服务，以保证项目的长期维护与管理。
五、工程施工与安装一旦材料采购完成，我们将开始进行实际的工程施工和设备安装。
这个过程包括电源布线、扬声器固定、设备调试等工作。
施工过程中，我们将遵守相关的行业标准和安全规定，确保工程的进展顺利，并保证施工质量。
六、调试与验收在工程施工完成后，我们将进行音响系统的调试与验收工作。
通过细致的测试与调整，我们将确保系统的正常运作和性能优越性。
在验收过程中，我们将邀请居民参与，以确认系统符合其需求并达到预期效果。
七、总结高层住宅音响系统设计施工方案旨在为居民提供优质的音频体验。
通过需求分析、系统设计、材料采购、工程施工与安装、调试与验收等阶段的有序进行，我们将确保提供一套满足居民需求的音响系统。
我们致力于提供优质的产品和服务，为居民创造一个高品质的音频环境。
广播音响工程设计方案的制作
广播音响工程设计方案的制作一、专业工程的有关国家标准因为专业音响工程涉及的相关技术较多，而且工程的质量可以通过必要的检测手段来衡量，所以国家有关部门先后制定了多项国家级或部级的标准，这些标准是广大科研作者根据我国专业音响技术及建筑施工技术的发展情况，参照国外的相关规定而制定出来的，它们的制定和实施都是在实践中不断发展完善的，完全能反映我国专业音响行业的技术水平，作为从事专业音响行业的工程技术售货员应该深入了解这些标准，并且是一些电声质量要求较高的工程就更应该严格按照标准执行，其中对工程施工具有较高参照价值的有：GB3947——声学名词术语；GB4959——厅堂扩声特性测量方法；GYJ25——厅堂扩声系统声学特性指标；SJ2112-82——厅堂扩声系统设备互联的优选电气配接值；B/T14218-93——电子调光设备性能参数与测试方法；GB/T15485——语言清晰度指数的计算方法等等。
由于篇幅的原因，标准的具体内容在此不再摘录，详见《亚美学堂》之《设计规范》。
工程技术员应该认真收集这些资料，以供设计、测试时参考。
二、工程设计的确定原则一个合格的工程必须经过规范的设计，一个优质的工程更是离不开科学严谨的设计，科学的设计是参照了大量的相关标准，完成了一系列计算，掌握了全部的设备性能并结合了设计者的经验而完成的，有了科学的设计，工程的施工才能顺利质量才会得到可靠的保证，尤其是专业音响工程质量的因素较多，是综合性很强的一门技术，而且随着科技的发展，设备档次的提高，工程的造价也越来越高，所以一定要杜绝无设计、无标准、无图纸的工程。
既然工程的设计如此重要，那么怎样进行工程的设计呢？这就要从工程设计的确定原则开始，也就是工程设计中涉及的重要环节的设计原则，下面就分几方面叙述。
（1)、总体规划的原则总体规划是一个工程最先开始又最为重要的工作，它要求设计者必须全盘考虑，思路清晰，这时的不合理，不周全将会使工程的质量受到影响，总体规划包括工程的定位、厅堂的建声、对建筑装饰的要求、音响灯光的目标定位以及工程的安全合理性和对环境的影响。
某大厦广播音响系统工程设计
某大厦广播音响系统工程设计某大厦是一栋集办公、商业、住宅为一体的综合性建筑，广播音响系统是大厦内重要的基础设施之一。
在设计该系统的过程中，我们需要考虑多方面因素，如声学设计、设备选型、系统布局等，以确保系统能够稳定运行，达到良好的音质效果。
1.声学设计声学设计是保证系统音质效果的基础。
在设计中，需要考虑大厦的空间结构特点，如高低区域、大小会议室、有无隔断等，以及不同区域的声频需求，如大堂需要声音广泛、音质清晰；商场需要音量较大、音质均衡；会议室则需要音质清晰、通话效果好等。
根据不同的需求，我们可以选择不同音质、功率等级的音响产品，满足不同区域的需求。
2.设备选型设备选型是影响系统音质效果的关键因素之一。
在选型时，需要根据声学设计的结果，选择符合系统要求的音响设备。
在大厦广播音响系统的设计中，我们选择了多个品牌的音响设备，包括功放器、喇叭、话筒、混音器、效果器等。
这些设备具有音质稳定、功率适中、耐用等特性，并且易于维修和升级。
3.系统布局系统布局是影响系统整体性能的因素之一。
在布局中，需要考虑各个音响设备的组合、放置位置以及线路连接等。
同时，还需要考虑各个设备的功率和音质匹配，以及布局方案的合理性。
在大厦广播音响系统的布局中，我们按照声学设计的要求，采用分区控制的方案，将多个音响系统分为控制区域和工作区域。
控制区域包括主控室和调音室，工作区域则包括各个会议室、大堂、展厅、商场等。
4.系统控制系统控制是大厦广播音响系统的核心之一。
在控制方面，需要考虑如何控制音量、音质、播放顺序等。
同时，还需要考虑维修和升级的便利性。
在大厦广播音响系统的控制方面，我们采用了中央控制系统和分区控制系统相结合的方案。
中央控制系统负责整个系统的运行、维护和管理，分区控制系统则负责各个区域的音量、音质、播放等控制。
5. 系统测试与维护系统测试与维护是系统运行的重要保障。
在测试和维护方面，需要考虑多方面因素，如系统稳定性、音质效果、设备耐久性等。
某大厦网络系列公共广播方案 精品
背景音乐/紧急广播系统解决方案第一部分项目设计需求1 项目概述背景音乐及紧急广播系统是现代化商业体内不可缺少的子系统。
首先，它可以在特定区域特定时间播放背景音乐，提供轻松和谐的氛围。
同时系统另外一大功能为紧急广播功能，在火灾等紧急情况时提供报警信号或进行紧急广播。
系统与消防系统相连接，与消防共用一套扬声器，当发生火灾时相应区域进行强切，发出火灾报警信号。
在紧急情况发生时，系统切换到紧急广播工作状态，通过呼叫话筒做好及时疏散人群和指挥工作，保障人员及财产的安全。
本方案公共广播系统设计是根据XXXX整体性管理原则在消防中心设置背景音乐、业务广播及消防广播。
背景音乐、业务广播与消防广播共用一套扬声器，平时播放背景音乐及业务广播，发生火灾时，与消防报警系统联动，构成紧急广播系统，实现火灾和紧急事故的广播。
2 系统设计依据2.1 用户需求使用同一套广播系统实现背景音乐、业务广播及紧急广播；在消防控制中心配备应急呼叫话筒，在突发事故时，可通过应急呼叫话筒对指定区域进行紧急疏散广播；在广播中心配备业务寻呼麦克风，既可用于日常业务广播，也可用于紧急疏散广播。
背景音乐、业务广播与紧急广播共用一套扬声器，平时播放背景音乐及业务广播，紧急情况时播放紧急广播。
广播设备可根据客户要求放置在广播中心机房或其他指定位置，摆放设备应尽量节省占地空间，与环境和谐；广播功放容量按照设计规范进行配置，并具备冗余量；紧急广播可实现邻层联动功能，联动楼层可通过软件根据要求自定义。
2.2 主要设计依据∙《XXXX招标文件》；∙建筑平面图；∙JGJ/T16-92民用建筑电气设计规范；∙GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范；∙GB/T50314-2000 智能建筑设计标准；∙GBJ116-92火灾自动报警系统设计规范；∙GB16806-20XX消防联动控制系统国家标准；∙GB50526-20XX公共广播系统工程技术规范。
音响广播系统工程设计方案
音响广播系统工程设计方案1. 引言本文档为音响广播系统工程设计方案的详细说明文档。
音响广播系统是一种用于传播声音信息的设备系统，广泛应用于公共场所、商业场所、教育机构等各种场景。
本方案旨在设计一个稳定、高质量的音响广播系统，以满足客户对声音传播的需求。
2. 系统架构设计音响广播系统的架构设计主要包括以下几个方面：2.1 总体设计思路在设计音响广播系统时，首先需要确定系统的整体设计思路。
根据客户需求和实际场景情况，我们将采用分布式音响系统的设计方案，将系统划分为多个区域，并为每个区域设计独立的音响设备。
2.2 区域划分根据客户提供的场所图纸和实际需求，我们将场所划分为主会场、副会场和公共区域三个区域。
主会场是音响广播的核心区域，需覆盖最广泛的听众群体。
副会场是辅助区域，需根据场所大小确定所需音响设备的数量和布局方式。
公共区域是所有区域共用的区域，可以根据需求确定是否需要覆盖音响设备。
2.3 音响设备选型根据不同区域的需求，我们将选用不同型号、规格的音响设备。
在主会场中，我们将使用大功率音响设备，保证声音的广播范围和音质。
在副会场和公共区域中，我们将使用中小功率的音响设备，根据实际需求和场地大小合理配置。
2.4 控制系统设计为了方便管理和控制音响设备，我们将设计一个集中控制系统。
该系统可以实现对各个区域音响设备的远程控制和调整音量、播放内容等功能。
3. 系统实施方案音响广播系统的实施方案主要包括以下几个步骤：3.1 现场勘测在实施系统前，我们将进行现场勘测，了解场地的具体情况，包括大小、环境、布线等因素，为后续的设计和安装提供依据。
3.2 设计方案制定根据现场勘测的结果和客户的需求，我们将制定具体的设计方案，包括音响设备的数量、型号、布局方式等。
3.3 设备安装调试在设计方案制定后，我们将进行音响设备的安装和调试工作。
通过连接设备、调整音量和音质等参数，确保系统可以正常运行，并满足客户的需求。
3.4 系统测试验收在安装调试完成后，我们将对整个系统进行测试和验收。
宴会厅灯光音响系统设计方案
宴会厅灯光音响系统设计方案目录第一章方案简介 (3)1．系统概述： (3)2．系统功能 (3)3．1 设计依据 (3)3．2 设计原则 (4)第二章系统方案描述 (5)1．设计方案 (5)1．1需求分析 (5)1．2设计综述 (6)2宴会厅设计方案 (6)2．1宴会演绎系统 (6)2．3音频扩声系统 (7)3：宴会演厅音频扩声系统 (7)4：宴会演厅灯光系统系统 (8)第三章产品的性能、规格详细说明 (9)1宴会演绎系统 (9)第四章音响系统控制室布置规范说明 (17)第五章扬声器安装和线路管线敷设 (17)第六章安装施工方案 (19)第七章售后服务与质量保证 (21)第一章方案简介1．系统概述：本方案的设计对象办公大楼的宴会演绎系统、宴会演厅、为企业单位的日常会议、培训、学术报告等提供会务及音响保障。
会议音响系统的总体建设目标为：1、系统应根据用户实际需求，具有数字化会议应用、模块化结构组成、完全信息化资源共享、智能化控制管理等特性；2、系统应提供稳定、可靠、安全、舒适、快捷的工作环境和高效的综合服务功能，以达到节省能源、降低运行和管理成本的目的，并适应未来更科学的综合管理机制，充分满足信息化的发展需要；3、系统建设应以先进性、实用性、可靠性和合理性为前提，同时考虑经济性、开放性、灵活性、可扩充性和易使用易维护性；4、系统采用模块化的结构，开放式的系统平台，建立符合技术发展趋势的物理平台和系统结构，保证日后的系统扩充和新技术的应用成为可能。
本项目设计，我们的设计原则根据其建筑特征等要素用合理的投资去营造一个规格较高的会议氛围。
本系统的设计就是提供满足以上功能实现的活动环境。
2．系统功能宴会演绎系统具有以下主要功能：1、基本功能：包括会议发言、扩声等。
2、专用功能：会议录像、摄像跟踪等。
3、辅助功能：包括信息公告、信号传输等。
3．1 设计依据➢《民用建筑电气设计规范》JGJ/T16-92➢《高层民用建筑设计防火规范》GB50045-95➢《智能建筑设计规范》GB50045-95➢《工业企业通讯设计规范》GBJ42-81➢《工业企业通信接地设计规范》GBJ115-87➢《厅堂扩声系统声学特性指标》GYJ25-86➢《厅堂扩声特性测量法》GB/T4959-1995➢《客观评价厅堂语言可懂度的RASTI 法》GB/T14476-93➢《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93➢《电气装置安装工程施工及验收规范》GBJ232-92➢GB50168—92《电气装置安装工程电缆线路施工及验收规范》➢GB50169—92《电气装置安装工程接地装置施工及验收规范》➢GBJ303—88《建筑电气安装工程质量检验评定标准》➢GB/T50311—2000《建筑与建筑群综合布线系统工程设计规范》➢GB/T50321—2000《建筑与建筑群综合面线系统工程施工及验收规范》➢GB/T 50314-2000《智能建筑设计标准》➢GB50200-94《有线电视系统工程技术规范》➢GB50198-94《民用闭路监视电视系统工程技术规范》➢《EIA/TIA568商用建筑物电信布线标准》➢《EIA/TIA569电信通路和空间商用建筑标准》➢GBKJ-90《通信系统机房设计》➢提供的图纸、设计技术要求3．2 设计原则1、先进型和灵活性原则本方案的系统结构是先进的、开放的体系结构，同时考虑系统使用中的科学性。
公共广播音箱工程方案
公共广播音箱工程方案一、前言在现代社会，公共广播音箱成为了城市中不可或缺的一部分。
它们不仅可以提供音乐、新闻、广告等信息，还可以在紧急情况下发出警报，为人们的生活和安全提供保障。
因此，建设一套高效、稳定、易于管理的公共广播音箱系统对于城市管理来说至关重要。
本文将介绍一套完整的公共广播音箱工程方案，包括系统结构设计、设备选型、安装与调试、运维管理等方面，旨在为有意向建设公共广播音箱系统的城市管理者提供参考和指导。
二、系统结构设计1. 系统整体架构公共广播音箱系统的整体架构由广播控制中心、音频源、终端设备、音箱和传输网络组成。
其中，广播控制中心负责音频信号的采集、处理和传输，音频源提供各类音频信息，终端设备主要包括广播控制器、功放器、音箱等，传输网络则承载音频信号的传输和控制命令的传递。
2. 系统功能设计公共广播音箱系统应具备以下功能：- 面向不同区域或场所的定向播音功能，能够灵活实现音频资源的定向分发；- 支持预设的自动播放方案，便于按时按点播放预设的音频内容；- 支持应急广播功能，能够在发生紧急情况时快速发出紧急通知和警报；- 可进行多点同步播放，确保不同地点的音频内容同步一致；- 能够做到音频信号的高保真传输和高质量播放。
三、设备选型1. 广播控制中心广播控制中心是整个系统的核心设备，主要负责音频信号的处理和分发。
在选型时应考虑其音频处理能力、稳定性、扩展性和兼容性等因素。
常见的产品有PMMX系列广播控制中心、SIS生产的控制中心等。
2. 音频源音频源主要负责提供音频信息，包括音乐、新闻、广告等。
一般选用CD机、MP3播放器、广播电台等设备作为音频源。
在选型时应关注其音频格式支持、存储容量、信号输出等特性。
3. 终端设备终端设备主要包括广播控制器、功放器、音箱等。
广播控制器负责接收控制命令，并控制功放器和音箱的工作。
功放器主要负责音频信号的放大输出，音箱则负责声音的输出。
在选型时应关注功放器的输出功率、阻抗匹配等参数，音箱的音质、防水性能等特性。
【6A版】商厦消防广播与背景音乐系统设计方案
背景音乐与消防广播初步设计方案书1.系统概述北京海淀GG是集办公、商业、会议为一体的商业办公性大厦。
该商厦地下1-3层为停车场，地上1-3层为群楼是商场及娱乐层，4－19层为三座商务公寓楼，其中A、C座为19层，B座为17层，总体建筑面积为8万平方米。
建成后的大厦提供供安全、舒适的环境，消防广播与背景音乐系统是不可缺少的。
2.设计依据1、《智能建筑设计标准》(DBJ08-47-95) 甲级标准2、《高层民用建筑设计防火规范》GBJ45-823、《建筑设计防火规范》GBJ16-374、《火灾自动报警系统设计规范》GBJ116-885、《火灾自动报警系统设计及验收规范》GB50166-826、《广电部厅堂扩声系统指标标准》GYJ25-867、《民用建筑电气设计规范》JGJ/T16-928、《中国电气装置安装工程施工及验收规范》GBJ232-829、《声频放大器测量方法》GB9001-8810、《传声器测量方法》GB9401-8811、《收录机相关参数和测量方法》BG4878-8512、《传声器的主要性能测量方法》GB9396-8813、《厅堂扩声系统设备互联的优选电气配接法》SS2112-8214、《电子设备雷击保护导则》GB7450-873.系统总体功能设计概述该系统，包括一般广播、紧急广播和音乐广播等部分。
公共广播用于公共场所，如走廊、电梯门厅、电梯轿厢、卫生间、门厅、入口、会议厅等，系统采用智能型管理系统。
平时播放背景音乐，当遇到火灾时作为事故广播，指挥人员的疏散。
因此，公共广播系统的设计应与消防报警系统的设计要配合，需要与消防分区的划分相一致。
大厦公共区域入楼层的公共走廊、1－3层商场门厅、以及娱乐消费场所。
背景音乐广播分区内设置有带强切控制的音控器，可对本分区内音量的开关和大小进行控制。
1-3层为商场区，根据商场的需要，配合商品广告、广播找人、寻找等需要应给以专门的音源。
娱乐区域也相应播发该区所需要的音乐。
