平整度控制与压实度控制的兼顾措施
平整度控制与压实度控制的兼顾措施
沥青路面平整度是影响行车安全性和舒适性的重要因素，平整度好坏直接影响到路面的使用寿命、养护费用及车辆维修费用，而面层的平整度在施工完成后很难再得到弥补和改善，这就要求在路面施工阶段除抓好路面内在质量指标外必须抓好平整度的控制，但路面压实度不足会形成通车后的二次密度性沉陷车辙；压实度不足时因孔隙率大，也会形成水损坏相关病害，影响路面的耐久性；不同位置压实度波动大（混合料温差影响及漏压）会形成通车后的平整度变得更差；作为抗滑表层时，压实度不足会使通车后的抗滑功能逐渐减小；必须保证达到要求的压实度和平整度。
一、影响沥青路面平整度的因素
在沥青路面施工中，影响沥青路面平整度的因素主要有5 个方面：（1）基层平整度对面层平整度的影响。
道路的路面结构是一个层状的结构体系，一般由面层、基层、底基层和垫层构成。
在路面结构层中，底下一层的平整度直接影响着上面一层平整度的好坏，因此保证基层的平整度是保证沥青面层平整度的先决条件。
（2）沥青混合料的影响。
在施工中当沥青混合料混入超大规格的石块并进入摊铺机作业时，对机械的摊铺和碾压都会带来不利影响，尤其是对路面平整度来讲。
（3）基准面的影响。
（4)摊铺作业影响摊铺机的操作及本身的调整对摊铺质量影响较大。
（5）碾压作业的影响。
压实是沥青路面施工的最后一道工序，而良好的路面质量最终需要通过碾压来体现。
（6）施工机械装备和人员素质影响。
二、沥青混凝土路面平整度控制措施
1 路面结构层施工控制
(1)路基。
①路基应按设计规定进行严格的技术处理, 防止路基下沉。
②路面施工前一定要对所做路基进行标高检查,对超出规定范围的应进行修整,直到达到规定要求为止。
（3）底基层施工
必须改变“基层标高不行面层调,基层不平整面层弥补”的观念。
由于基层标高及不平整在施工中将引起摊铺设备技术性能改变和松铺厚度变化,从而对沥青面层的平整度会产生重大影响。
①采取集中厂办法拌和,集料要求采用规格料,严格采用分料斗上料:保证成品混合料的水泥剂量、含水量、级配符合设计要求且保证一直不变;必须有足够的拌和能力保证连续摊铺。
以减少由于混合料不均匀造成摊铺后压实系数的变化，并进一步造成平整度不稳定。
②水泥碎石铺装必须采用摊铺机作业。
由于水泥稳定碎石压实厚度达20cm,在摊铺机的选择上要满足以下要求：第一,摊铺机要有足够大的功率以保证摊铺的稳定性。
第二,摊铺机的松铺厚度要达到25cm 以上。
第三,具有良好的夯实功能,并采用相同型号及功能的摊铺机井机作业,将能进一步提高摊铺质量。
③在施工中应加强整平控制, 采用多次放样,挂线标高必须准确无误，曲线段应加大支撑的密度并确保钢丝线的张拉力防止支撑桩中间线下沉。
给摊铺机提供良好的基平。
④压实设备配套,保证在规定的时间内完成压实工作。
⑤对待摊铺接茬、碾压段接头、桥头等部位应加大检测力度，必要时采用人工处理达到平整度要求。
2.2 热拌沥青混合料质量的控制
(1)统一集料的规格和高质量。
(2)拌和料的温度。
为了确保摊铺机连续、均匀、不间断地摊铺，每台拌和机产量必须达到一定的数量，否则必须采用多台拌和机联合供料，在联合供料的过程中，每个拌和机的拌和温度不可能完全一致，再加上料源的不一致，使得摊铺后的路面局部在碾压过程中碾压温度发生变化，引起压实效果的变化，影响到整个路面的平整度。
解决这一问题的方法是不同拌和机生产的混合料要采取集中摊铺的原则，安排专人负责收料，摊铺机前储存一定数量的混合料后再摊铺，不同拌和机生产的混合料不得互相掺和摊铺。
(3)混合料的离析。
一般沥青拌和机均带有储料仓，混合料通过运料斗进入储料仓，再放入运输车辆，均会产生一定程度的粗细粒料离析，再加上传统习惯在施工过程中每车料摊铺结束时摊铺机接料斗的两翼都将翻起，使得摊铺后的沥青面层产生离析，离析后由于粗细粒料的压实系数不同，使得压路机在压实过程中有明显的摇晃，引起压实效果不同而影响到平整度。
2.3 高等级公路所采用的摊铺机都具有自动找平功能
运用自动找平装置，需要有一个准确的基准面。
常用基准面控制有基准线钢丝法、滑撬法和平均梁法。
2.4 摊铺控制
摊铺机自身的条件及操作和供料均对沥青路面的平整度有影响。
如熨平板、轮胎气压、供料机构、摊铺速度、操作员的技术水平，运输车辆的供料能力等都会在不同程度上影响沥青路面的平整度。
①检查好摊铺机的各项性能指标符合要求，发现不符合要求时及时处理，否则会导致面层裂纹、拉钩，影响沥青路面的平整度。
②控制摊铺速度。
路面下层摊铺速度约为1 0 m / m i n，路面上层摊铺速度约为7 m /min，摊铺机要保持缓慢、均匀、不间断的施工速度才能保持平板系统平衡，摊铺厚度均匀，使沥青路面有足够密实度，否则会影响沥青面层平整度，所以，最关键的一点是必须保证沥青混合料的供料能力，保持摊铺工作的连续性。
2.5 碾压是路面施工的最后一关
这一关把不好将使路面平整度大打折扣。
碾压时要控制碾压的速度和遍数。
①根据《公路沥青路面施工技术规范》（JTJO32-94）表7.2.4 要求,在气温15℃以上施工时，初压温度为110~140℃，气温在10~15℃时，初压温度为120~150℃，终压温度不小于70℃，并且摊铺完后，压路机紧跟其后进行碾压，并且做到摊铺机不停，压路机也不停。
②碾压速度一定要慢,一般2km/~3km ／h 即可，特别是起步或停止时要慢，否则起步时在驱动轮的作用下，热料会向后推移起台，而停止时又会在惯性的作用下向前推移起台，这就会影响到平整度。
③碾压时一定要采用阶梯碾压，这样，即使由于压路机换向停机造成微观凸起，也不在一条线上，在行车时不会同时将两侧轮胎抬起，而造成跳车。
④一定要用轮胎压路机进行终压。
因为路面在摊铺和钢轮碾压时表面较粗糙，容易压出微观裂纹，也有钢轮碾压的轮迹存在。
用轮胎压路机碾压数遍，即可消除轮迹和微观裂纹。
⑤在碾压冷接缝时先将多余料人工铲除，让压路机从压实路面向松铺层横向碾压2 遍，再用筛过的细热料在表面进行刮平，继续碾压，并且碾压轮以20 cm 左右的宽度依次向前推进，直至全轮到新铺层为止。
⑥在复压结束后，质量检查员及时用6m靠尺检查其刚碾压过路面的平整度，并做好相应记号，在终压前，压路机根据检查员的记号，以采取相应的处理办法。
如横向平整度问题较大，则横向强振2~3 遍；如纵向平整度有问题，则沿纵向强振2~3 遍，以使平整度达到要求。
3、保证碾压质量的措施（针对压实度）：
3.1充足的设备保障：
不管在什么情况下最少应有两台12T左右双钢轮（双驱双振）、一台26T胶轮碾压，所以一般情况（特别是在天气温度偏低情况下）应投入三台钢轮、两台胶轮是比较合理的，即使施工过程中胶轮或钢轮中的一台出了设备故障，仍不会影响碾压施工质量；
3.2合理的碾压程序及遍数：
初压是为复压做准备，初压的目的是让松散的混合料达到基本的稳定，初压采用双钢轮压路机静压2遍或采用双钢轮压路机单程静压、单程（返程）微振（小振频、小振幅）1遍，在能够保证温度要求范围内完成初压、复压、终压的情况下不建议采用胶轮初压，胶轮初压即使采取了一定措施，也可能对保证平整度（横向平整度）有一定影响；复压是真正使混合料挤密、压实的过程，胶轮起挤密作用，双钢轮的振动起压实作用，复压应双钢轮振动压实和胶轮挤密压实混合进行效果较好，复压一般我们采用双钢轮振动2~3遍、胶轮碾压3~4遍，即能满足要求；终压的目的是消除压路机轮迹，一般2遍以上，最终以消除轮迹为原则，如果终压温度偏低消不除轮迹时响应影响了平整度；
说明：
a、在压路机数量不是充足时，初压、终压双钢轮应穿插到复压区中进行碾压；
b、应在试验段中总结出不同情况压路机组合时的碾压程序；
3.3碾压参数设置、确定：
a、碾压速度：应以缓慢均匀的速度碾压，初压2~3km/h，复压双驱双振双钢轮4~5 km/h，胶轮4~6 km/h，终压3~5 km/h；
b、振频、振幅设置：当碾压较厚的下面层时应用大的振频及振幅；振频主要是影响沥青面层部位压实质量，振幅主要是影响沥青面层的压实深度；
3.4碾压温度保障：
如果初压、复压、终压不能在合理的要求范围内完成，路面压实度，平整度都无法保证。
初压应在摊铺后高温时进行，但应注意温度过高时也可能产生推移、裂纹；一般都控制在初压140~150℃左右，复压一般控制在120~140℃左右，终压一般控制在90~120℃，碾压过程中应随时测量碾压温度；
3.5接缝及桥头部位碾压：是碾压控制的重点部位；
3.6碾压其它应注意事项：
a、初始碾压前或下面层施工压路机过桥后应将压轮充分湿润并保证无粘连物再开始上段碾压，防止粘轮；
b、低温时采用紧随摊铺的碾压方式，防止温度损失过快；
c、压路机由低向高碾压；
d、碾压时按要求错轮；
e、做好初压、复压、终压的标记工作；
f、现场认真做好碾压记录，防止漏压或少压遍数的发生。
沥青混凝土路面施工平整度的控制措施
遍数 ， 制定出最佳施工组织方 案 ， 以确保基 层顶面标高 、 横坡 、 压实度 、 平整度等各项指标满足设计要求 。
２１ 加强基层养生及交通管制 ．． ２
滑 、供料 系统速度 忽快忽慢等机械性 能 问题都会影 响路面摊
铺效果 。
１ ． 摊铺机操作不规范 ．２ ３ 无论施工 中采用何种型号 的摊铺机 ， 若操作者不熟练或不
击力又会逐渐增大路面的不平整度 。由此可见 ， 基层的不平 整 对面层的平整度有 着很 重要 的影 响。
１ 沥青 混 凝 土 配置 不 当 ． ２
过大或张拉力不足而产生挠度 ， 会使面层产生波浪。
１ ． 接缝处理欠佳 ．４ ３
接缝包括纵 向接缝和横向接缝 （ 工作缝 ） 两种 。 接缝处理不
好， 导致该处路面不是下 凹就是 凸起 ， 路面平整度 自然不好 。 接
缝平整度欠佳几乎在 已建成的每条高等级公路上都可以见到。
１ ． 碾 压 工序 的 影响 ４
１ ． 碾压机械选择不当 ．１ ４
’
１ ． 矿料粒径过大 ．１ ２
碾压 时通常认为振动压路机 的压实效率最高 。 但初压时如 选择高振幅 、 低振频 的压路机则会产生“ 跳动” 夯击现象而破坏
路面平整度 ； 或直接采用 吨位较大的重型压路 机在 刚摊铺好的 路面上碾压会使路面产生推挤变形 。 １ ． 碾压温度低 ．２ ４ 实践证 明在合理的碾压 温度范 围内， 沥青混凝土 的温度越
粒径过大 ， 摊铺机 的熨平板会带动 大粒径碎石 ， 出一 条 拉
小沟 ， 或稍 移动位置 ， 在大粒石后形 成空洞 ； 同时粒径越 大 ， 混
对二灰集料等半刚性基层养生期间必须封闭交通 ， 养生结
沥青混凝土路面施工中的平整度控制方法
沥青混凝土路面施工中的平整度控制方法沥青混凝土路面是现代道路建设中常用的路面材料之一，其施工质量的好坏直接关系到道路的使用寿命和行车安全。
而其中的平整度控制则是保证道路舒适度和行车安全的重要环节。
本文将介绍沥青混凝土路面施工中常用的平整度控制方法。
一、预施工准备在沥青混凝土路面施工之前，预施工准备工作是至关重要的。
首先，需要对施工区域进行勘测，了解地形和地貌情况，从而制定合理的施工方案。
其次，需根据道路设计要求，选择合适的基层材料，确保基层的坚实稳定。
最后，对施工设备和材料进行检验和验收，确保施工过程中的质量可控。
二、施工工艺控制1. 压实度控制在沥青混凝土路面施工中，压实度对于保证平整度起着至关重要的作用。
为了控制压实度，施工中应根据不同厚度的路面层选用合适的压路机，确保压实能均匀、稳定。
2. 摊铺方法控制摊铺是沥青混凝土路面施工的关键环节之一。
在摊铺过程中，应控制施工速度和均匀度。
施工速度过快会导致摊铺厚度不均匀，施工速度过慢可能会导致烧损现象。
因此，操作人员需要根据实际情况调整摊铺速度，确保摊铺均匀、平整。
3. 振动压实控制在摊铺完成后，需要进行振动压实工序。
振动压实是提高沥青混凝土路面密实度的有效方法之一。
在振动压实过程中，应注意振动频率和振动时间，以确保整个路面层的均匀压实，避免出现凹凸不平的情况。
三、材料控制1. 沥青材料控制沥青是沥青混凝土的主要成分，其控制是保证路面平整度的重要环节。
在施工过程中，应对沥青进行质量检验，确保沥青的黏度、温度等指标符合设计要求。
2. 骨料控制骨料也是决定沥青混凝土路面质量的重要因素之一。
应选用合适的骨料类型和规格，确保骨料的质量稳定。
此外，还需对骨料进行筛分测试，确保骨料的均匀性。
四、质量检测与管理1. 平整度检测为了确保施工质量，需要对沥青混凝土路面的平整度进行定期检测。
平整度检测可采用专业设备进行，如平整度仪或振动测高仪。
通过检测结果，及时发现并处理施工中的问题，保证道路的平坦度。
市政道路沥青混凝土路面平整度施工控制措施
市政道路沥青混凝土路面平整度施工控制措施一、前期准备工作1.进行路基的整理和平整，确保路基的平整度和横坡要求。
2.清扫路基表面，清除杂物和泥浆，以保证沥青混凝土盖面的粘附性能。
3.做好交通安全预警措施，确保施工现场安全。
二、材料选用1.选用符合国家标准的沥青混凝土材料，确保材料质量稳定。
2.按照设计要求选用合适的配合比，保证沥青混凝土的性能指标满足要求。
3.选用优质的摊铺机、压路机等施工设备，保证施工质量。
三、施工工艺1.沥青混凝土路面施工时，采用热拌热铺工艺，确保沥青混凝土的温度在施工时保持在适宜的范围内。
2.合理调整摊铺机的速度，控制沥青混凝土的厚度，保证沥青混凝土的均匀性。
3.运用边框与导向轮进行导向，使摊铺机在施工过程中能保持平稳的行驶，控制沥青混凝土的平整度。
4.控制摊铺机的推料和割铺速度，使沥青混凝土能够连续均匀地铺设，避免出现断层和凹凸。
四、质量控制1.进行现场密实度检测，采用核密度计对沥青混凝土的密实度进行测量，确保沥青混凝土的密实度符合要求。
2.进行路面平整度测量，采用全站仪或振动仪等测量设备对沥青混凝土路面的平整度进行测量，确保平整度符合要求。
3.进行沥青混凝土的抗滑性和抗剪切性检测，确保沥青混凝土的性能指标达到设计要求。
4.进行路面标志的施工，确保路面标志的清晰度和耐久性。
5.进行施工记录，包括施工过程的温度、湿度、厚度等参数的记录，以备后期质量验收使用。
以上就是市政道路沥青混凝土路面平整度施工控制措施的一个简要介绍，通过这些措施的实施，可以有效地控制施工过程中的质量问题，保证沥青混凝土路面的平整度达到设计要求，提高道路使用的舒适性和安全性。
沥青路面的压实度和平整度
沥青路面的压实度和平整度作者：张建勋来源：《装饰装修天地》2015年第10期摘要：在沥青路面施工中，压实的目的是提高沥青混凝土混合料的强度、稳定性以及抗疲劳特性。
通过长期的工程实践，我们来分析下平整度与压实度的关系。
关键词：压实度;平整度;兼顾前 ;言沥青路面施工中压实度和平整度是衡量沥青路面施工质量好坏的两个重要指标。
压实度直接影响沥青路面的强度、抵抗早期损害的能力，平整度能够反映行车舒适程度，是高速公路行车安全的重要保证。
在沥青路面施工中，我们要做好压实度和平整度的兼顾，决不能为了片面追求平整度，而忽视了对压实度的控制，同时也不能为了达到合格的压实度而牺牲行车的舒适度和安全性。
一、影响压实度的因素在沥青混凝土施工中，平整度与压实度是相互影响的，通俗地说平整度与压实度是一个不甚严密的线性关系。
随着压实遍数的增加（在其他条件都满足要求的前提下），压实度将达到一个最大值，随后就开始降低，并造成路面强度的破坏，进而严重影响了平整度。
同样如果片面追求平整度，而减少碾压变数，达不到规定压实度，也是得不偿失。
从长期的工程实践中，我们在平整度与压实度之间寻求一个平衡，即在保证压实度的前提下，提高平整度。
下面我们就从基层平整度、温度控制、机械的选择、碾压工艺等几个方面来分析平整度和压实度的兼顾措施：二、从基层做起，逐层提高平整度基层与下面层施工中采用“走钢丝”的基准控制方法，测量要准确，量线要仔细、拉力要足够抵抗钢丝下垂，要随时对基准线检查，避免掉线、波浪起伏，影响路面平整度。
以往“基层不平面层调，下层不平上层找”的老观念是错误的，当用沥青混合料将10mm低洼处填平时，尽管表面是铺平了，但该处多出的10mm松厚经压实后仍会出现低洼现象，其深度为1O一（10/1.2）=1.7mm （1.2为沥青混合料平均压实系数）。
如误差大于10mm则不平整度将更大，过厚的坑洼压实度也不可能合格，由此可见基层顶面的平整度对沥青面层的平整度和压实度的影响。
浅谈沥青路面压实度和平整度的兼顾措施
工
术
浅谈沥青路面压实度和平整度的兼顾措施
张鹏华 中铁・局集团第五工程有限公司 陕西宝鸡
７ ２ １ ０ ０ ６
【 摘 要 】 通过对 沥青路 面施工的施工 准备工作和施工过程质量控 照 “ 山” 字 型进行装 车并 整平运输 道路 ， 尽量避 免或减少车辆 颠簸 和急
制的详细介 绍了， 分析了 如何把 握压实度与平 整度的的兼硕， 为同类工程的
ｌ ５ ｃ ｍＬ Ｓ Ｐ Ｍ－ ３ ０ ， ８ ｃ ｍ Ｓ ＵＰ ２ ５ 下面 层， ６ ｃ ｍ Ｓ ＵＰ２ Ｏ 中面 层， ４ ｃ ｍ Ｓ ＭＡ－ １ ３ ＿ ｋ 面层。
度进行摊 铺， 松铺 系数过 大或过小都 会影响到压实度和 平整度 。
公路沥青路面平整度分析及控制措施

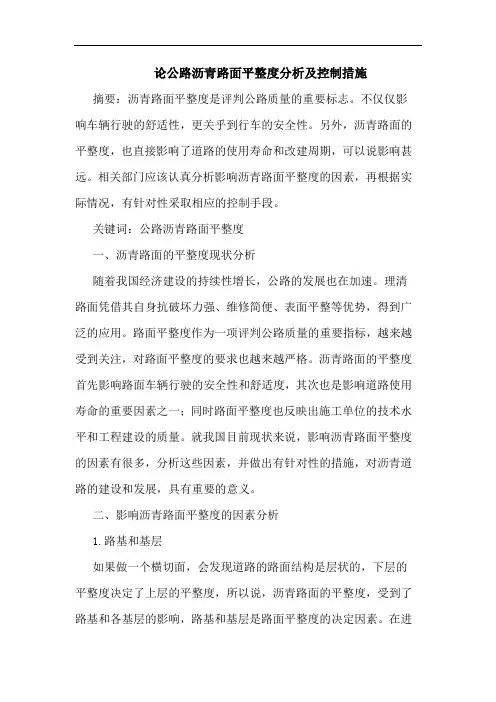

论公路沥青路面平整度分析及控制措施摘要：沥青路面平整度是评判公路质量的重要标志。
不仅仅影响车辆行驶的舒适性，更关乎到行车的安全性。
另外，沥青路面的平整度，也直接影响了道路的使用寿命和改建周期，可以说影响甚远。
相关部门应该认真分析影响沥青路面平整度的因素，再根据实际情况，有针对性采取相应的控制手段。
关键词：公路沥青路面平整度一、沥青路面的平整度现状分析随着我国经济建设的持续性增长，公路的发展也在加速。
理清路面凭借其自身抗破坏力强、维修简便、表面平整等优势，得到广泛的应用。
路面平整度作为一项评判公路质量的重要指标，越来越受到关注，对路面平整度的要求也越来越严格。
沥青路面的平整度首先影响路面车辆行驶的安全性和舒适度，其次也是影响道路使用寿命的重要因素之一；同时路面平整度也反映出施工单位的技术水平和工程建设的质量。
就我国目前现状来说，影响沥青路面平整度的因素有很多，分析这些因素，并做出有针对性的措施，对沥青道路的建设和发展，具有重要的意义。
二、影响沥青路面平整度的因素分析1.路基和基层如果做一个横切面，会发现道路的路面结构是层状的，下层的平整度决定了上层的平整度，所以说，沥青路面的平整度，受到了路基和各基层的影响，路基和基层是路面平整度的决定因素。
在进行路基填料时，均匀与否，以及构造物回填，还有软基段的下沉都会对路面平整度造成较大的影响，这些情况都在施工时需要严格控制的。
基层，在道路施工中，起到了一个承重的作用，其重要性不亚于路基。
如果在施工时，如果基层不平整，无论路面如何铺整，在压实之后，路面就会显示出凹凸。
一般情况下，我们允许基层顶面的平整度有1厘米左右的偏差，在进行沥青摊铺时，就算表面摊平了，但因为多出松铺厚度，所以在压实之后仍然会出现不平整的状况。
2.沥青混合料沥青混合料对于路面平整度的影响主要有以下几个方面：（1）沥青混合料的原料搭配不合理。
如果沥青含量过高，路面就会出现泛油状况，最终在路表形成豆状颗粒；如果沥青含量偏少，就会减小集料之间的凝结力，造成路面松散，车辆行驶过后，会形成坑槽。
控制压实度工程措施
控制压实度工程措施在高速公路建设中，路基压实度的质量至关重要。
造成路面破损、使用状况差、通行能力差、交通事故多的主要原因大多数是压实度不达标。
通过分析影响路基压实度的因素，提出提高压实度的工程措施。
一、影响路基压实度的因素(1)土的类型的影响根据压实试验，在相同的压实功作用下，不同类型的土具有不同的最佳含水量和最大干密度。
在同一压实功能作用下，液限、黏性较高的土，其最佳含水量的值较大，但最大干密度的值较低。
由于黏性土颗粒小，比表面积大，需要较多的水分包裹土粒以形成水膜，黏性土含有亲水性较高的胶体物质。
因此造成黏性大，压实困难，效果不佳。
对于砂土而言，土颗粒较大，呈松散状态，水分易散失，黏聚力低，内摩擦角小，最佳含水量对砂土而言没有多大实际意义，而且砂土承载力小，最易压实成型。
而砂性土比砂土还要强一些，因为砂性土有较好的透水性，有一定的黏聚力和承载力，在含水量合适时也易被压实成型。
在施工中，应对不同土质进行分析试验，选取有代表性的土样，进行标准击实，以求得各类土的最大干密度和最佳含水量，作为控制土基压实的基本数据。
(2)填土含水量的影响土的含水量是影响填土压实性的主要因素之一。
通过击实试验可以得到土的含水量和密实度关系曲线，如图3-2。
图中，以干密度作为表征土体密实度的指标。
在同等压实功作用下，含水量低时，粒间的内摩擦力大，压实过程中需要克服这种内摩擦力，因而压实得到的干密度小。
随着含水量的增加，水在土颗粒间起到润滑作用使粒间的内摩擦力减小，此时在相同的压实功作用下干密度随着含水量增大。
当含水量继续增加到超过某一界限以后，土孔隙中出现自由水，压实功作用的力部分作用在自由水上，减小了有效的压力功，此时含水量越大，抵销的压实功越大，因而压实效果越差，干密度越小。
根据以上的分析可知，在一定压实功下，在最佳含水量时最容易获得最佳的压实效果。
(3)压实功能对压实的影响压实功能(指压实工具的重量、碾压次数、锤落高度及作用时间等)是除含水量以外，影响压实效果的另一重要因素。
施工现场土方平整与压实技术
施工现场土方平整与压实技术施工现场土方平整与压实技术对于土方工程的质量和效率具有重要的影响。
土方平整与压实是土方工程的关键环节，直接影响到后续施工的顺利进行以及工程质量的稳定与安全。
本文将介绍施工现场土方平整与压实的相关技术和方法，旨在提高土方工程的施工质量和效率。
一、土方平整技术土方平整是在土方开挖或填筑后，对土壤表面进行处理，使其达到设定的平整度要求。
土方平整技术可分为手工平整和机械平整两种。
1. 手工平整技术手工平整是在小型或特殊情况下使用的一种平整技术。
具体步骤包括：清理土方表面杂物、填补低洼区域、挖除高出区域、压实土方表面等。
手工平整精度较低，工作效率也较低，不适用于大型土方工程。
2. 机械平整技术机械平整是采用机械设备进行土方平整的技术。
常用的机械设备包括推土机、平地机等。
机械平整具有工作效率高、平整精度高的优点，适用于各类土方工程。
在机械平整过程中，应注意选择合适的机械设备，并根据土壤性质和施工要求进行施工操作。
二、土方压实技术土方压实是指对土方进行加固处理，提高土体的密实度和稳定性。
常用的土方压实技术包括静压和动压两种方法。
1. 静压技术静压技术是指利用静压力来压实土方。
常用的静压设备包括压路机、均布器等。
静压的主要原理是通过设备在土方表面施加压力，使土壤颗粒间产生变形和位移，从而提高土壤的密实度。
在进行静压施工时，应注意选择合适的设备和施工参数，掌握合适的施工方法。
2. 动压技术动压技术是指利用动态载荷来压实土方。
常用的动压设备包括振动压路机、尖端排气压路机等。
动压通过振动载荷的作用，使土方颗粒发生微小的振动和调整，以达到压实的效果。
在进行动压施工时，应注意选择合适的设备和施工参数，确保施工效果和质量。
三、土方平整与压实技术的配合应用土方平整与压实技术在实际工程中往往是相互配合应用的。
具体操作流程如下：1. 土方平整前，首先要进行土方开挖或填筑，然后进行初步的土方平整。
2. 进行初步平整后，采用适当的平整设备进行二次平整，以保证土方表面的平整度。
浅谈水泥稳定土基层施工的质量控制——即压实度与平整度质量控制
浅谈水泥稳定土基层施工 的质量控制
— —
即压 实度 与平 整度质 量控 制
穆 红 梅 甘肃 金 昌
（ 昌公 路 总段 金 【 摘
７７ ０ ） ３ ２ ０
要】 本文首先介 绍了水泥稳定 土基层在公路施工 中的有利务件和施工 中面临的问题 以及采取 的措施 。 其次对水泥稳 定土基层 的压 实
度 与 平 整 度 结合 问 题 的 实 际进 行 了探 讨 ， 示 了水 泥 稳 定 土 基 层 压 实度 与 平 整 度 对 公 路 工程 施 工 建设 的 重 要 性 所 起 作 用 。 揭
【 关键词】 水泥稳定土基层 ； 质量控制
从规 范中所 列压实度 的规定分值可 以看 出压实度在基层 质量控 制指标 中处 于首要位置 。它是检验水泥稳 定基 层压实效果 的重要指 标 ，其压实度主要受以下因素 的影响 ： 集 料的级配及质量 ： 压实机 ａ ｂ 械及压实方法 ： 碾压层 的厚度及碾 压遍数 ： 水量是否根据集料 的 ｃ ｄ含 干湿程度 ．温度变化 而随时抽验调整 ： 水 泥的质量及水 泥剂 量的有 ｅ 效控制 。 水泥稳定基层混合料 ： １混 合 料 组 成 设计 ． ２１１ ．． 集料的级配及质量 水泥稳定基层混合料 的组成设计包括 ： 根据水 泥稳定 基层 的强度 粒料 的级 配对碾压后所 能达到 的密实 度有 明显的影 响 ．基层施 《 标准． 通过试验选取 最适宜稳定 的材料 ， 确定必须 的水泥剂量 和混合 中有适宜于水 泥稳定 土的颗粒组成范 围。 料 的最佳含水量 。 在需要改善原材料 的组成时 ， 还包括所掺料的 比例。 工技术规范》 进料前对料 场多次取样进 行筛分试验 ． 结果 级配除个别需 掺配 水泥稳定结构层施工前 ， 应在所定料场 中选取有代表性 的样 本进 其余级配均在规范要求级配范围之内。可是 在铺筑试验路过程 中 行 下列试验 ： 颗粒分板检 测 ， 限和 塑性指数检测 ， 液 重型击实试验 ： 碎 外 ． 但 石或砾石 的压碎值试验 ． 有机质含量试验 ； 硫酸盐含 量试验 。 只有经过 却发现该集料虽级配符合要求 ． 由于其 中黄砂或粉质土含量较多 ． 在整个碾压完成具 试验证 明原材料符合质量要求后才能采用 ． 此外对水泥也应试验其标 在碾压过程中混合料被挤 来挤 去而无法稳定压 实 ． 养生 ７ 天之后很 多地方仍不能结成板体 。故在试验路 完成 之后 ． 马上 号 和 终 凝 时 间 重新选定新料场 ． 经筛分将 原集料 中黄砂过筛后 与现集料 以一 定 比例 混合料 的设计步骤 ： 比例数据 由试验 室试验提供 ） 进行掺配 ， 结果 其级配符合规 范要 求 ． ①确 定水泥剂量 ， 制备 同一种 土样 ： 同水泥 剂量的水泥稳定 混 （ 不 压实度也 比较容易达到。 养生 ７ 天后 ． 其板体性好 ． 无侧 限抗压强度满 合料 ． 一般情况按表 所列水 泥剂量配制 （ 在能大致估计 合适剂量 的情 足规范要求。 况下 ， 以将 ５ 可 个不同剂量缩减到 ３ 个或 ４ ） 个 。 粒料 颗粒质量 过软 ． 在碾压过程 中易被压碎 从而破 坏集料 本身 结构层 土 类 水泥剂量（ ％ 的级配 ， 同时使混 合料产生花 白（ 压碎部分无水 泥） 而影响压实度 、 强 中粒和粗粒土 ３４ ５ ６７ 度及板体性 水 泥稳定土底基层一般集料压碎值 ２ ％． 于重交 通道 ８ 对 路． 集料压碎值 不大 于 ３ ％ ０ 基层 塑性指数大于 １ ２的土 ５ ７ ８ ９ Ｉ 、 １ ２１２ ．．压实机械及压实方法 其他细粒土 ８ １ ２ １ ６ ０ Ｉ ４ １ 对 压实机械 规范要求选 用 ６ ８ — Ｔ光 面压路机 碾压 １ ２遍 ．再用 — ②确定各种混合料的最佳 含水量 和最大干压实密度 （ 至少做 ２个 １ — ８ ２ １Ｔ振动压路机碾 压 ， 而根据具 体条件 ． 用 １ 先 ４吨振 动压路机 静 不 同水泥 剂量混合料 的击实试验 ．即最小 剂量 ．中间剂 量和最大剂 压 １ 。 遍 然后 由 １— ８ ６ １Ｔ振动压路机振 动碾压 ２遍 （ 每往返为一遍 ） 量） 。其他两个剂量混合料 的最佳含水量 和最大干压实密度用 内插法 根据振动原理 ． 在碾 压过程 中振动压路机行走慢 一点 ． 振动轮偏 确定 。 心转 子的转 速快一 点。 以使振动轮下面 的颗粒在单位时 间内连续得 可 ③按工地预定达到的压实 度 ， 分别计算 不同水泥剂量时试件应有 到更多次冲击振动 ． 这有利于颗粒 的移位变形 ． 利于能量 向更深 层 有 的 干 压 实 密 度 次的传递 。因为任 何材料 的塑性变形都是与载荷 的作用 时间有关 ． 如 ④按最佳含水量和计算得 到的干压密度制备试件 。 进行强度试验 果 碾压速度较快 ， 动轮在作用 面上迅速滚过 ． 同一部位 的振 动次 振 对 时． 作为平行试验的试 件最好应符合规定要求 数 和作用 时间少 了， 对颗粒连续施加能量的时间短 了． 而材料 的变形 ． ⑤试件 在规定温度 下保温 养生 ６ ， ｄ 浸水 １ 后 ． 行无侧 限抗压 般需要连续施加能量 。 ｄ 进 而间隙性的施加能量有相 当一部分能量会 白 强度试 验 ， 计算试 验结 果的平 均值和偏差系数 。 同交通类别道路上 ． 白的消耗在材料 的弹性 变形上 ． 其在铺筑材料 的内部 ． 不 尤 颗粒 的能量 水泥稳定 土的 ７ 无侧 限抗压强度标准各有不同 ｄ 要 由上层经过一定 的时间才能传 到最初的能量用 于克服塑性变形 的 ⑥根据强度标 准 ， 选定合适 的水泥剂量 。此剂 量试 件室内试验结 阻力 和动摩擦力 。如果作用时间短 ． 能量刚达到消除弹性变形和静摩 果 的平均抗压强度 为 Ｒ其 计算式 为： ， 擦力 时就 减少或消失 ． 料又恢复 了原 状 ． 材 达不到促成 颗粒位于多种 Ｒ≥Ｒ ，１Ｚ Ｃ ） ｄｆ－ ａ ｖ 塑性变形 的目的 。即使增加碾压遍数 深层 内也不容易获得连续 的能 式中 ： ｄ Ｒ ——设 计抗压强度 ． Ｐ； Ｍａ 量． 只能是一次次 变形——恢复 的重演 ． 而上部颗粒 由于吸收能量 过 ｃ 一 试验结果的偏差系数 ． 以小数计 ： 多 而发热 。 造成颗粒破损细化而形成粉状 ， 最终造成深层压实不足 ． 上 ｚ ——标准正态分布表 中随保证率或置信度而改变的系数 重交 ａ 层碾压过度 的状况 。故我们在碾压时 ， 振动压路机 的碾压速度 十分重 通道 路上应取保证率 ９ ％此时 Ｚ ＝ ． ５ 其他道路可取 保证率 ９ ％． ５ ａ１ ４ ． ６ ０
沥青砼面层的压实度、渗水和平整度控制
沥青砼面层的压实度、渗水和平整度控制摘要：如今，基于新时期发展背景下，随着科学技术水平的不断提升，在沥青砼道路面层施工过程中，逐渐引进了很多先进的沥青砼摊铺机，对于整个道路面层平整度起到了非常重要的保障作用。
通常情况下，在开展沥青砼面层施工工作时，压实度、渗水以及平整度都属于其中非常重要的控制内容。
首先，对于压实度与渗水问题而言，与最终沥青砼道路施工质量之间有着直接的联系，如果不能保证压实度以及渗水问题，那么将会直接降低城市道路使用年限。
而平整度主要是影响到车辆行驶稳定性，当沥青砼面层平整度达不到相应的标准要求时，将会直接限制车辆行驶的速度以及舒适度，从而降低城市道路本身的运营水平，严重时可能将会造成安全事故问题的产生。
因此，在沥青砼面层施工工作开展中，对于相关技术以及管理工作人员而言，一定要将压实度、渗水以及平整度作为非常重要的控制指标，只有这样才能在更大程度上提升沥青砼面层施工质量。
本文主要结合实际情况，对沥青砼面层的压实度、渗水以及平整度等要素进行了深入分析，并提出了一些有效的控制策略，希望能为相关人员提供合理的参考依据。
关键词：沥青砼；面层；压实度；渗水；平整度；控制策略对于沥青砼道路路面而言，因为车辆行驶时产生的噪音比较低，同时行车可以满足一定的舒适性，施工周期比较短，并且可以方便后续各项维护工作的开展，所以，沥青砼在城市道路路面工程中实现了非常广泛的应用。
但是，在沥青砼面层施工过程中，其压实度、渗水以及平整度等经常会受到各方面因素的影响，这就需要施工人员结合以往的工作经验，针对影响沥青砼面层压实度、渗水以及平整度的相关因素进行分析，并及时制定出有效的解决对策，从而才能在更大程度上延长城市道路的使用年限。
1、工程案例北京经济技术开发区荣华路（荣昌东街~五环路）改造工程1标段本工程位于北京经济技术开发区荣华路，南起荣昌东街，北至南五环荣华桥，本标段道路采用改性沥青混合料，全长1.84km。
