钢丝绳端头的固定方法
钢丝绳端头的固定方法
钢丝绳端头的固定方法一塔机上钢丝绳端头的固定方式有下述几种：1、卡接法所谓卡接法,就是把钢丝绳的端头套装在心形套环上,用特制的钢丝绳夹卡牢加以固定;这种特制钢丝绳夹由夹绳盘、U型套箍和紧固螺母组成;夹绳盘用可锻铸钢制成,套箍和螺母用Q235制成; 直径为650mm的钢丝绳均可用不同规格钢丝绳夹进行卡接固定;钢丝绳夹构造及卡接方式见图4-1-12;采用卡接法固定钢丝绳端头时,必须注意以下几点：钢丝绳绳夹的规格应与钢丝绳直径相适应；钢丝绳绳夹的用量见表4-1-7,绳夹的间距应不小于6-8d—钢丝绳直径〕；钢丝绳末端距第一个钢丝绳绳夹至少要保持140 160mm距离,绳夹的固定方式要符合图4-1-120所示;在用钢丝绳绳夹卡接钢丝绳端头时,绳夹的拧紧程度要合适,一般应把钢丝绳的压装高度压缩到相当钢丝绳初始高度的2/3,也就是说,要把钢丝绳压偏1/3;因为,钢丝绳受力后,绳会被拉伸,绳的直径将有所缩减;如果在用钢丝绳绳夹固定钢丝绳时能把绳的直径压;使用钢丝绳卡接法的优点是：拆装方便,牢固;其缺点是,钢丝绳绳夹卡箍螺母突出在钢丝绳的外部,比较笨重;这种接法主要用于塔机起重臂和平衡臂拉索的固定和小车牵引绳的固定;使用钢丝绳卡接法的优点是：拆装方便,牢固;其缺点是,钢丝绳绳夹卡箍螺母突出在钢丝绳的外部,比较笨重;这种接法主要用于塔式起重臂和平衡臂拉索的固定和小车牵引绳的固定;2、楔套法楔套法又称楔块锥套法;固定时,先将钢丝绳的末端绕在带有凹槽的楔块上,然后插人锥套内,经过拉紧之后,钢丝绳即被固定于锥套之内;楔套法的特点是,构造简单,固定牢靠;塔机起升钢丝绳的另一端头一般都用此法加以固定;楔块锥套固定法如图4-1-13所示;楔形锥套多用25号铸钢制作,而斜楔块一般用铸铁或普通钢板制作;楔块锥套法通常仅用以固定直径在40mm以下的钢丝绳;此法的缺点是楔块锥套外形尺寸较大,比较笨重;3、锥套灌铅法; 锥套灌铅法简称灌铅法, 芯后插入锥套内,再将钢丝绳末端弯成钩状,然后灌入熔融的铅液,经过冷却即成,其施工步序如图4-1-14所示;此法操作复杂,如今已较少采用;4、编结法; 编结法就是将钢丝绳股与股互相穿插的一种连接和固定方法;此法的优点是经济、方便和牢固;目前,主要用于吊装用的吊索;编结时,先将分散的钢丝绳末端按一定顺序和工艺分别插入钢丝绳的工作分肢中以形成环状,然后套在心形套环的凹槽中,再用钢丝捆扎紧固;扎结长度相当于钢丝绳直径的2025 倍;直径610mm的钢丝绳,其捆扎长度不得小于300mm;编结端头概示图见图 4-1-153.5、铝合金压套法铝合金压套法简称压头法;施工时先将绳头拆散,分股并留头错开,然后弯转用钎子将其插入主索中,弯套中则嵌有心形环;最后在插接处套以铝合金套,用汽锤加压模锻成形;这种铝合金压头重量轻、制作容易、安装方便,轻型和中型塔机上应用较广;铝合金压套端头概示意图见图4-1-15f;6、压板固结法此法主要用于起升或变幅卷筒上钢丝绳端头的固定,压板底面带有绳槽,用以压紧钢丝绳;施工时,先使钢丝绳末端穿过卷筒的端板,然后弯曲并拢,再用带槽压板卡紧,最后用螺栓将压板牢靠地固定在卷筒端板上;。
钢丝绳绳端固定连接方式及安全要求
钢丝绳绳端固定连接方式及安全要求钢丝绳绳端固定连接方式有几种？答：钢丝绳绳端固定连接一般分5种，即编结法、绳卡固定法、压套法、斜楔固定法和灌铅法对钢丝绳端部固定连接有何安全要求？用绳卡连接时的安全要求详见表3-3注：绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳的六倍吊车钢丝绳与零构件连接或固定方式及注意事项钢丝绳与其他零构件连接或固定的安全检查应注意两个问题：第一，连接或固定方式与使用要求相符；第二，连接或固定部位达到相应的强度和安全要求。
常用的连接和固定方式有以下几种（见图6-11）：1．编结连接（见图6-11a）编结长度不应小于钢丝绳直径的15倍，且不应小于300mm；连接强度不小于75%钢丝绳破断拉力。
2．楔块、楔套连接（见图6-11b）钢丝绳一端绕过楔，利用楔在套筒内的锁紧作用使钢丝绳固定。
固定处的强度约为绳自身强度的75%～85%。
楔套应该用钢材制造，连接强度不小于75%钢丝绳破断拉力。
3．绳卡连接（见图6-11d）绳卡连接简单、可靠，得到广泛的应用。
用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。
（1）连接强度不小于85%钢丝绳破断拉力。
（2）绳卡数量应根据钢丝绳直径满足表6-6的要求。
钢丝绳直径7～1619～2726～3738～45/mm绳卡数量/个3456表6-6绳卡连接的安全要求（3）绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的6倍。
4．锥形套浇铸法和铝合金套压缩法等的连接（见图6-11c）钢丝绳末端穿过锥形套筒后松散钢丝，将头部钢丝弯成小钩，浇入金属液凝固而成。
其连接应满足相应的工艺要求，固定处的强度与钢丝绳自身的强度大致相同。
钢丝绳绳端固定连接方式及安全要求
钢丝绳绳端固定连接方式及安全要求钢丝绳绳端固定连接方式有几种？答：钢丝绳绳端固定连接一般分5种，即编结法、绳卡固定法、压套法、斜楔固定法和灌铅法对钢丝绳端部固定连接有何安全要求？用绳卡连接时的安全要求详见表3-3注：绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳的六倍吊车钢丝绳与零构件连接或固定方式及注意事项钢丝绳与其他零构件连接或固定的安全检查应注意两个问题：第一，连接或固定方式与使用要求相符；第二，连接或固定部位达到相应的强度和安全要求。
常用的连接和固定方式有以下几种（见图6-11）：1．编结连接（见图6-11a）编结长度不应小于钢丝绳直径的15倍，且不应小于300mm；连接强度不小于75%钢丝绳破断拉力。
2．楔块、楔套连接（见图6-11b）钢丝绳一端绕过楔，利用楔在套筒内的锁紧作用使钢丝绳固定。
固定处的强度约为绳自身强度的75%～85%。
楔套应该用钢材制造，连接强度不小于75%钢丝绳破断拉力。
3．绳卡连接（见图6-11d）绳卡连接简单、可靠，得到广泛的应用。
用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。
（1）连接强度不小于85%钢丝绳破断拉力。
（2）绳卡数量应根据钢丝绳直径满足表6-6的要求。
钢丝绳直径/mm 7～16 19～27 26～37 38～45 绳卡数量/个 3 4 5 6表6-6绳卡连接的安全要求（3）绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的6倍。
4．锥形套浇铸法和铝合金套压缩法等的连接（见图6-11c）钢丝绳末端穿过锥形套筒后松散钢丝，将头部钢丝弯成小钩，浇入金属液凝固而成。
其连接应满足相应的工艺要求，固定处的强度与钢丝绳自身的强度大致相同。
钢丝绳园型对接方法
钢丝绳园型对接方法
一、定义
钢丝绳园型对接方法是一种将两根钢丝绳端头通过捻接的方式连接在一起的方法。
该方法主要用于连接钢丝绳断头，以恢复钢丝绳的长度和强度。
二、操作步骤
1. 准备工具和材料：钢丝绳、捻接工具、润滑剂等。
2. 将钢丝绳的两端分别穿过捻接工具的槽口，并将钢丝绳端头固定在工具上。
3. 调整捻接工具的张力，使钢丝绳端头处于合适的捻接状态。
4. 将钢丝绳端头进行捻接，同时用润滑剂润滑捻接部位，以减少摩擦和磨损。
5. 捻接完成后，检查接头强度和光滑程度，确保接头质量符合要求。
三、优缺点
1. 优点：钢丝绳园型对接方法操作简单、连接强度高、接头光滑、不易磨损，适用于各种类型的钢丝绳连接。
2. 缺点：该方法需要使用专业的捻接工具，且对接过程需要严格控制捻接工具的张力和润滑剂的使用，对接精度要求较高，不适合现场临时连接。
四、适用范围
钢丝绳园型对接方法适用于各种类型的钢丝绳连接，特别是需要
高强度和光滑接头的连接。
钢丝绳的连接方法
钢丝绳的连接方法
钢丝绳的连接方法有多种，下面列举几种常见的方法：
1. 扣环连接：使用扣环将两段钢丝绳相连接。
首先，在钢丝绳末端上配备合适的扣环（如螺纹扣环），然后将扣环穿过另一段钢丝绳的环口，最后将扣环旋转紧固即可。
2. 端头脚套连接：将两段钢丝绳的末端分别戴上脚套，并使用特殊的脚套压紧机将脚套压紧，使钢丝绳的末端牢固连接在一起。
3. 绝缘套连接：在连接处使用绝缘套进行连接，绝缘套可以是橡胶或其他绝缘材料制成的套管。
将两段钢丝绳的末端放入绝缘套中，然后使用胶水或压紧机将绝缘套固定在钢丝绳上。
4. 焊接连接：通过焊接方法将两段钢丝绳连接在一起。
首先将钢丝绳的末端清洁干净，然后使用焊锡或其他适当的焊接材料进行焊接。
需要注意的是，钢丝绳的连接需要保证连接处的强度，以确保连接处不会出现松动或断裂，从而确保安全。
在连接钢丝绳之前，建议先咨询专业人员或根据具体情况选择最适合的连接方法。

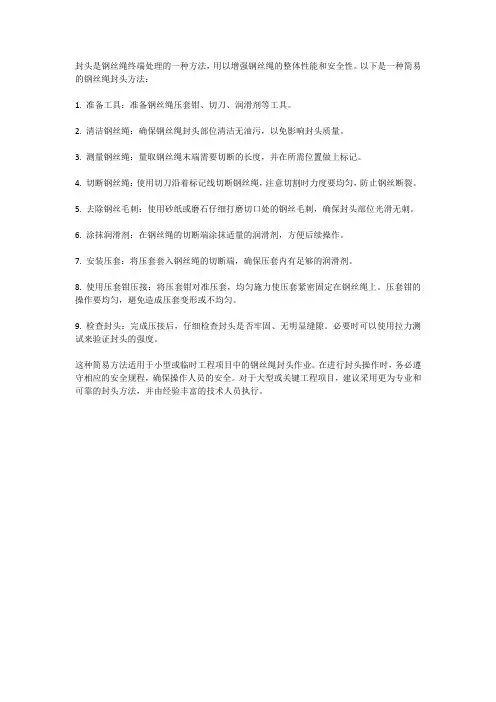

细钢丝绳封头简易方法
封头是钢丝绳终端处理的一种方法，用以增强钢丝绳的整体性能和安全性。
以下是一种简易的钢丝绳封头方法：
1. 准备工具：准备钢丝绳压套钳、切刀、润滑剂等工具。
2. 清洁钢丝绳：确保钢丝绳封头部位清洁无油污，以免影响封头质量。
3. 测量钢丝绳：量取钢丝绳末端需要切断的长度，并在所需位置做上标记。
4. 切断钢丝绳：使用切刀沿着标记线切断钢丝绳，注意切割时力度要均匀，防止钢丝断裂。
5. 去除钢丝毛刺：使用砂纸或磨石仔细打磨切口处的钢丝毛刺，确保封头部位光滑无刺。
6. 涂抹润滑剂：在钢丝绳的切断端涂抹适量的润滑剂，方便后续操作。
7. 安装压套：将压套套入钢丝绳的切断端，确保压套内有足够的润滑剂。
8. 使用压套钳压接：将压套钳对准压套，均匀施力使压套紧密固定在钢丝绳上。
压套钳的操作要均匀，避免造成压套变形或不均匀。
9. 检查封头：完成压接后，仔细检查封头是否牢固、无明显缝隙。
必要时可以使用拉力测试来验证封头的强度。
这种简易方法适用于小型或临时工程项目中的钢丝绳封头作业。
在进行封头操作时，务必遵守相应的安全规程，确保操作人员的安全。
对于大型或关键工程项目，建议采用更为专业和可靠的封头方法，并由经验丰富的技术人员执行。
楔形接头钢丝绳固定方法
楔形接头钢丝绳固定方法
楔形接头钢丝绳是一种常用的连接方式，它的用途非常广泛，比如用于吊装、牵引、
索道、提升等领域。
在使用过程中，我们需要采取一些固定方法，以保证连接的牢固稳定，避免发生安全事故。
一、选用合适的楔形接头
首先，我们需要选择合适的楔形接头。
钢丝绳所使用的楔形接头应该与钢丝绳的材质、直径、捻向等相匹配。
使用不匹配的楔形接头，容易出现接头滑脱、断裂等问题。
二、正确安装楔形接头
安装楔形接头时，首先要保证接头插入部位无缺损、无毛刺，以免对钢丝绳造成损害。
接着，我们需要将楔形接头插入钢丝绳内，最后用锤子将锁定螺母拧紧。
三、检查连接状态
安装完楔形接头后，需要检查连接状态。
首先应检查楔形接头是否已经完全插入钢丝
绳内，并且锁定螺母是否已经拧紧。
然后，我们可以通过拉扯钢丝绳来检查连接是否牢
固。
四、尽量避免接头受力
在使用钢丝绳时，我们应该尽量避免楔形接头直接受到拉力、剪力等力的作用，否则
就容易导致接头松动。
此外，在使用过程中，我们也应该经常对接头进行检查，及时发现
问题并进行处理。
如果发现接头已经松动或损坏，应该及时更换。
总之，正确的楔形接头钢丝绳固定方法是很重要的。
只有采取正确的方法，才能确保
连接牢固稳定，避免安全事故的发生。
同时，我们还需要注意对接头的保养和检查，从而
确保钢丝绳的使用寿命和安全性。
钢丝绳连接的方法
钢丝绳连接的方法钢丝绳连接是工程中常见的连接方式之一，钢丝绳广泛应用于起重、牵引、索具等领域，连接的质量直接关系到工程的安全性和稳定性。
在实际工程中，有多种钢丝绳连接的方法，如螺绕接头、套管接头、绳鼻固定式接头等。
下面我将对几种常见的钢丝绳连接方法进行介绍。
1. 螺绕接头螺绕接头是一种常见的钢丝绳连接方法。
其原理是通过将两根钢丝绳交叉缠绕在一起，形成螺纹接头。
具体步骤如下：- 将需要连接的两根钢丝绳的端部错位一段距离，使其交叉。
- 将其中一根钢丝绳从另一根钢丝绳间隙中穿过，并沿着钢丝绳的方向缠绕。
- 缠绕至一定长度后，用专用工具将钢丝绳压紧，确保连接紧固。
- 最后，进行连接的固定，如焊接或夹紧等。
螺绕接头优点是连接牢固，能承受较大的拉力。
但它也有缺点，比如制作过程较复杂，质量受制于工艺技术，连接处易引起集中应力，导致断裂。
2. 套管接头套管接头是一种常用于钢丝绳连接的方法，它的原理是通过套管将两根钢丝绳连接在一起。
具体步骤如下：- 将两根需要连接的钢丝绳分别放入套管中。
- 确保套管的长度比待连接的钢丝绳长度稍长，以便后期进行压紧。
- 使用专用工具将套管压紧，确保钢丝绳之间没有松动和滑动。
- 最后，对套管连接处进行焊接或夹紧固定，使连接更加牢固。
套管接头的优点是制作相对简单，连接牢固可靠，能承受较大的拉力。
但同样也存在缺点，如连接面积相对较小，容易出现应力集中问题。
3. 绳鼻固定式接头绳鼻固定式接头是一种常用于索具领域的钢丝绳连接方法。
其原理是通过绳鼻将两根钢丝绳连接在一起。
具体步骤如下：- 将两根需要连接的钢丝绳的一段剥皮，露出内部的金属芯。
- 将两根钢丝绳通过绳鼻，使金属芯相互交叉连接。
- 使用专用工具压紧绳鼻，确保钢丝绳之间没有松动和滑动。
- 最后，对连接处进行焊接或夹紧固定，使连接更加牢固。
绳鼻固定式接头的优点是连接牢固稳定，不易产生应力集中问题。
但它也存在缺点，如制作工艺相对较为复杂，需要专用工具配合完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

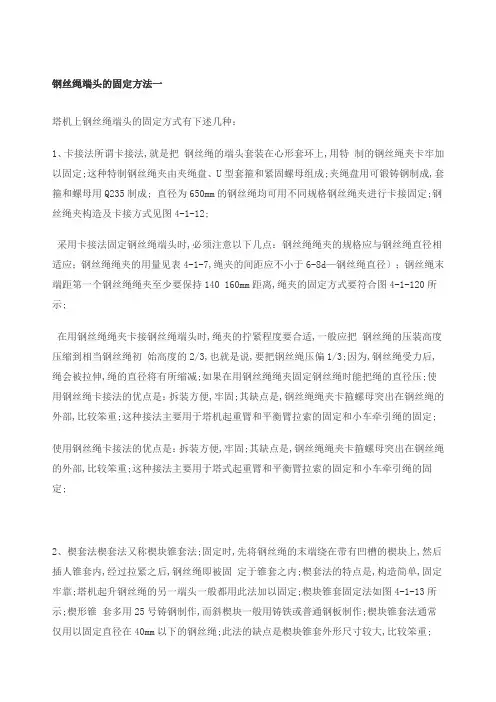

钢丝绳端头的固定方法 The document was finally revised on 2021
钢丝绳端头的固定方法（一）
塔机上钢丝绳端头的固定方式有下述几种：
1、卡接法所谓卡接法，就是把钢丝绳的端头套装在心形套环上，用特制的钢丝绳夹卡牢加以固定。
这种特制钢丝绳夹由夹绳盘、U型套箍和紧固螺母组成。
夹绳盘用可锻铸钢制成，套箍和螺母用Q235制成。
直径为650mm的钢丝绳均可用不同规格钢丝绳夹进行卡接固定。
钢丝绳夹构造及卡接方式见图4-1-12。
采用卡接法固定钢丝绳端头时，必须注意以下几点：钢丝绳绳夹的规格应与钢丝绳直径相适应；钢丝绳绳夹的用量见表4-1-7，绳夹的间距应不小于6-8d—钢丝绳直径〕；钢丝绳末端距第一个钢丝绳绳夹至少要保持140 160mm距离，绳夹的固定方式要符合图4-1-120所示。
在用钢丝绳绳夹卡接钢丝绳端头时，绳夹的拧紧程度要合适，一般应把钢丝绳的压装高度压缩到相当钢丝绳初始高度的2/3，也就是说，要把钢丝绳压偏1/3。
因为，钢丝绳受力后，绳会被拉伸，绳的直径将有所缩减。
如果在用钢丝绳绳夹固定钢丝绳时能把绳的直径压。
使用钢丝绳卡接法的优点是：拆装方便，牢固。
其缺点是，钢丝绳绳夹卡箍螺母突出在钢丝绳的外部，比较笨重。
这种接法主要用于塔机起重臂和平衡臂拉索的固定和小车牵引绳的固定。
使用钢丝绳卡接法的优点是：拆装方便，牢固。
其缺点是，钢丝绳绳夹卡箍螺母突出在钢丝绳的外部，比较笨重。
这种接法主要用于塔式起重臂和平衡臂拉索的固定和小车牵引绳的固定。
2、楔套法楔套法又称楔块锥套法。
固定时，先将钢丝绳的末端绕在带有凹槽的楔块上，然后插人锥套内，经过拉紧之后，钢丝绳即被固定于锥套之内。
楔套法的特点是，构造简单，固定牢靠。
塔机起升钢丝绳的另一端头一般都用此法加以固定。
楔块锥套固定法如图4-1-13所示。
楔形锥套多用25号铸钢制作，而斜楔块一般用铸铁或普通钢板制作。
楔块锥套法通常仅用以固定直径在40mm以下的钢丝绳。
此法的缺点是楔块锥套外形尺寸较大，比较笨重。
3、锥套灌铅法。
锥套灌铅法简称灌铅法，芯后插入锥套内，再将钢丝绳末端弯成钩状，然后灌入熔融的铅液，经过冷却即成，其施工步序如图4-1-14所示。
此法操作复杂，如今已较少采用。
4、编结法。
编结法就是将钢丝绳股与股互相穿插的一种连接和固定方法。
此法的优点是经济、方便和牢固。
目前，主要用于吊装用的吊索。
编结时，先将分散的钢丝绳末端按一定顺序和工艺分别插入钢丝绳的工作分肢中以形成环状，然后套在心形套环的凹槽中，再用钢丝捆扎紧固。
扎结长度相当于钢丝绳直径的2025 倍。
直径610mm的钢丝绳，其捆扎长度不得小于300mm。
编结端头概示图（见图 4-1-153).
5、铝合金压套法铝合金压套法简称压头法。
施工时先将绳头拆散，分股并留头错开，然后弯转用钎子将其插入主索中，弯套中则嵌有心形环。
最后在插接处套以铝合金套，用汽锤加压模锻成形。
这种铝合金压头重量轻、制作容易、安装方便，轻型和中型塔机上应用较广。
铝合金压套端头概示意图（见图4-1-15f)。
6、压板固结法此法主要用于起升或变幅卷筒上钢丝绳端头的固定，压板底面带有绳槽，用以压紧钢丝绳。
施工时，先使钢丝绳末端穿过卷筒的端板，然后弯曲并拢，再用带槽压板卡紧，最后用螺栓将压板牢靠地固定在卷筒端板上。
