APQP实例汇总

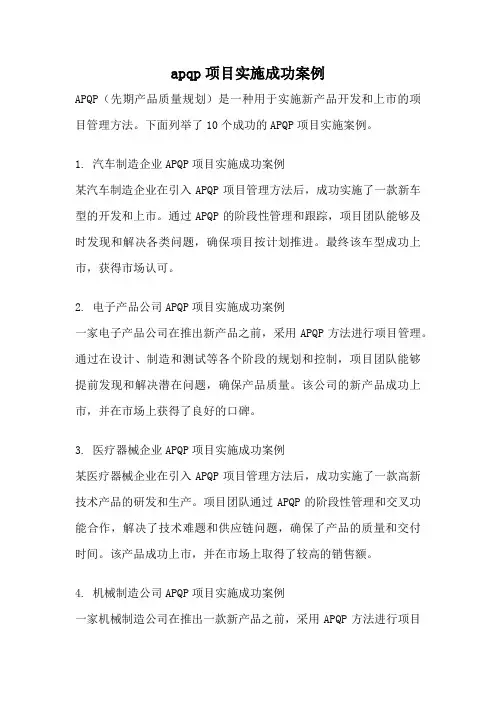

apqp项目实施成功案例
apqp项目实施成功案例APQP（先期产品质量规划）是一种用于实施新产品开发和上市的项目管理方法。
下面列举了10个成功的APQP项目实施案例。
1. 汽车制造企业APQP项目实施成功案例某汽车制造企业在引入APQP项目管理方法后，成功实施了一款新车型的开发和上市。
通过APQP的阶段性管理和跟踪，项目团队能够及时发现和解决各类问题，确保项目按计划推进。
最终该车型成功上市，获得市场认可。
2. 电子产品公司APQP项目实施成功案例一家电子产品公司在推出新产品之前，采用APQP方法进行项目管理。
通过在设计、制造和测试等各个阶段的规划和控制，项目团队能够提前发现和解决潜在问题，确保产品质量。
该公司的新产品成功上市，并在市场上获得了良好的口碑。
3. 医疗器械企业APQP项目实施成功案例某医疗器械企业在引入APQP项目管理方法后，成功实施了一款高新技术产品的研发和生产。
项目团队通过APQP的阶段性管理和交叉功能合作，解决了技术难题和供应链问题，确保了产品的质量和交付时间。
该产品成功上市，并在市场上取得了较高的销售额。
4. 机械制造公司APQP项目实施成功案例一家机械制造公司在推出一款新产品之前，采用APQP方法进行项目管理。
通过对设计、制造和测试等各个环节的规划和控制，项目团队能够及时发现并解决问题，确保产品质量和交付时间。
该公司的新产品成功上市，并获得了市场的认可和好评。
5. 食品加工企业APQP项目实施成功案例某食品加工企业在推出一款新产品之前，采用APQP方法进行项目管理。
通过对原材料采购、生产工艺和检验等环节的规划和控制，项目团队能够确保产品的质量和食品安全。
该企业的新产品成功上市，并获得了消费者的喜爱。
6. 高科技公司APQP项目实施成功案例一家高科技公司在引入APQP项目管理方法后，成功实施了一项关键技术的研发和应用。
通过APQP的阶段性管理和跨部门合作，项目团队解决了技术难题和市场需求的匹配问题。

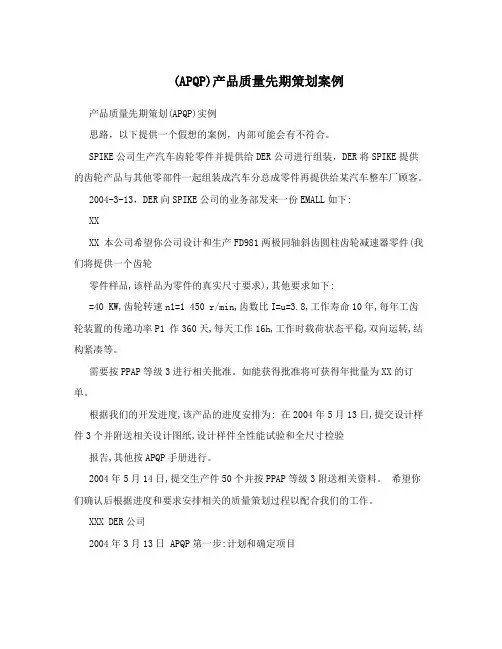

(APQP)产品质量先期策划案例
(APQP)产品质量先期策划案例产品质量先期策划(APQP)实例思路，以下提供一个假想的案例，内部可能会有不符合。
SPIKE公司生产汽车齿轮零件并提供给DER公司进行组装，DER将SPIKE提供的齿轮产品与其他零部件一起组装成汽车分总成零件再提供给某汽车整车厂顾客。
2004-3-13，DER向SPIKE公司的业务部发来一份EMALL如下:XXXX 本公司希望你公司设计和生产FD981两极同轴斜齿圆柱齿轮减速器零件(我们将提供一个齿轮零件样品,该样品为零件的真实尺寸要求),其他要求如下:=40 KW,齿轮转速n1=1 450 r/min,齿数比I=u=3.8,工作寿命10年,每年工齿轮装置的传递功率P1 作360天,每天工作16h,工作时载荷状态平稳,双向运转,结构紧凑等。
需要按PPAP等级3进行相关批准。
如能获得批准将可获得年批量为XX的订单。
根据我们的开发进度,该产品的进度安排为: 在2004年5月13日,提交设计样件3个并附送相关设计图纸,设计样件全性能试验和全尺寸检验报告,其他按APQP手册进行。
2004年5月14日,提交生产件50个并按PPAP等级3附送相关资料。
希望你们确认后根据进度和要求安排相关的质量策划过程以配合我们的工作。
XXX DER公司2004年3月13日 APQP第一步:计划和确定项目一、这个阶段公司根据顾客要求,定义项目并确定项目范围,将顾客的要求和样品确认后转化为公司的内部文件,并通过项目任务书立项.项目任务书如下:项目定义(例):产品定义:两极同轴式斜齿轮圆柱齿轮减速器; 产品要求:1. 外观要求:XX2. 技术要求:齿轮装置的传递功率P=40 KW,齿轮转速n1=1 450 r/min,齿数比I=u=3.8,工作寿命110年,每年工作360天,每天工作16h,工作时载荷状态平稳,双向运转,结构紧凑等。
3. 成本:4. 安全性:5. 工作范围:XX齿轮零件的设计到生产的策划;6. 时间进度:2004-5-13,提交顾客设计样件批准; 2004-11-14,PPAP提交7. 人员:公司内8人参与;8. 风险;XX二、由公司建立了跨部门的APQP小组,该小组由于为第一次进行APQP活动,基本上在开始阶段包括了质量、生产、技术、业务、采购、财务等部门的人员参加。
APQP实例
D径向跳动0.022mm 同上 E端面跳动0.022mm 同上 4 功用 B渗碳淬火硬度HRC58-62 硬度计 5 表示图〔略〕
第十五页，共32页。
APQP第二步：产品设计和开发
4 依据顾客要求，关键资 料〔钢材〕的规范为直接运用 国际通用的XX规范。
第九页，共32页。
APQP第一步：方案(fāng àn)和确定 项目
5. 质量保证组织及其职责，权限：论述在该产品 谋划和开发进程中质量保证人员的组织方式，包 括相关的职责和权限。在小组中明白专门的质量 保证人员对复杂产品的谋划和开发是需求的。 6. 产品图样：在由顾客提供图纸时只需将其确认 转化为自己的图纸，可以需求顾客的再确认。 如需自己设计开发，那么可只构成初始的复杂图 样。 7. 功用要求：包括外观，功用，功用等质量要求。 8. 牢靠性要求：论述产品的牢靠性要求。 9. 检验规范：包括依据产品构成分解和组织的特 点树立初步的检验点和控制要求。
第十页，共32页。
APQP第一步：方案(fāng àn)和确定 项目
8.完成以上义务后，依照预定的方案小组对相关 的义务中止了评审，确定了项目定义义务的完成。评审报 告如下： 项目定义〔需求确定〕评审报告 产品 评审人/日期 评审项目 评审结果 1.能否明白顾客对产品的要求？ 2.能否明白顾客的进度要求？ 3.能否明白牢靠性和质量目的？ 4.可行性研讨结果如何？ 5.特殊特功用否正确？ 6.产品保证方案能否制定？ 7.其他
2〕 由公司树立了跨部门的APQP小组，该小组由于为第 一次中止APQP活动，基本上在末尾阶段包括了质量，消 费，技术，业务，推销，财务等部门的人员参与。 详细有： 质量部：A，B主要担任相关职责范围内的事宜； 技术部：C，D主要担任设计开发，工艺等相关事宜； 业务部：E主要担任与顾客的沟通，担任小组的顾客代表； 财务部：F主要担任产品的本钱核算 推销部：G主要担任推销相关事宜； 消费部：H主管 任命技术部C为项目小组组长协谐和组织整个小组的谋划 活动。
【优质】apqp范例word版本 (10页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==apqp范例篇一：APQP - APQP实例APQP - APQP实例A公司生产汽车齿轮零件并提供给B公司进行组装，B将A提供的齿轮产品与其他零部件一起组装成汽车分总成零件再提供给某OEM公司目前有220人，8个部门，组织机构如下：201X.3.13 B公司向A公司的业务部发来一份EMAIL：APQP第一步：计划和确定项目1 根据顾客要求，定义项目并确定项目范围，将顾客的要求和样品确认后转化为公司内部文件，并通过项目任务书立项。
项目任务书如下：2 由公司建立了跨部门的APQP小组，该小组由于为第一次进行APQP活动，基本上在开始阶段包括了质量，生产，技术，业务，采购，财务等部门的人员参加。
具体有：质量部：A，B主要负责相关职责范围内的事宜；技术部：C，D主要负责设计开发，工艺等相关事宜；业务部：E主要负责与顾客的沟通，担任小组的顾客代表；财务部：F主要负责产品的成本核算采购部：G主要负责采购相关事宜；生产部：H主管任命技术部C为项目小组组长协调和组织整个小组的策划活动。
3 小组成立后的第一次会议主要议题是初步明确需开展的工作并据此制定进度计划。
从计划的角度出发，必须明确任务活动，分配和/或其他事项。
小组根据APQP手册的指引，将项目进行工作分解，即分解成开展的工作（活动）。
展开的工作需要及组织接口如下：序号任务 A/B C/D E F G H 顾客分供方1.1信息收集● ●1.2 产品信息报告产品/过程指标的设定1.3 产品可靠性研究与分析●2.1 设计目标和可靠性目标设定●2.2 初始材料清单●2.3 初始过程流程图●2.4 特殊特性确定并形成初始清单○ ● ○2.5 产品保证计划（包括初始产品标准）2.6 项目确定评审○ ● ○ ○ ○ ○ ○ ○3.1 DFMEA●3.2 设计评审●3.3 设计验证●3.4 样件控制计划●3.5 样件制造● ○ ● ●3.6 设计图纸●3.7 产品标准●3.8 材料技术规范●3.9 模具计划●3.10 特殊特性清单●3.11 平行度测量装置●3.12 小组可行性评审及承诺○ ● ○ ○ ○ ○ ○ ○4.1 整体包装标准●4.2 单件包装标准●4.3 过程流程图●4.4 场地平面布置图●4.5 特性矩阵图●4.6 PFMEA●4.7 试生产控制计划●4.8 过程指导书●4.9 测量系统分析●4.10 初始过程能力研究计划●4.11 过程设计完成评审○ ● ○ ○ ○ ○ ○ ○5.1 试生产●5.2 测量系统分析●5.3 初始过程能力研究●5.4 生产确认试验（型式试验）●5.5 包装评价和试验●5.6 生产控制计划●5.7 APQP 总结●5.8 PPAP提交●●根据工作展开及相关职责的确定，小组进一步讨论了各项工作所需的资源及逻辑关系（对大项目建议采用网络分析方法和关键路径方法），制定了甘特图计划。
(品管工具APQP)APQP实例
APQP实例A公司生产汽车齿轮零件并提供给B公司进行组装，B将A提供的齿轮产品与其他零部件一起组装成汽车分总成零件再提供给某OEMA公司目前有220人，8个部门，组织机构如下：A公司的业务部发来一份EMAIL：2001.3.13B公司向APQP第一步：计划和确定项目1根据顾客要求，定义项目并确定项目范围，将顾客的要求和样品确认后转化为公司内部文件，并通过项目任务书立项。
项目任务书如下：2由公司建立了跨部门的APQP小组，该小组由于为第一次进行APQP活动，基本上在开始阶段包括了质量，生产，技术，业务，采购，财务等部门的人员参加。
具体有：质量部：A，B主要负责相关职责范围内的事宜；技术部：C，D主要负责设计开发，工艺等相关事宜；业务部：E主要负责与顾客的沟通，担任小组的顾客代表；财务部：F主要负责产品的成本核算采购部：G主要负责采购相关事宜；生产部：H主管任命技术部C为项目小组组长协调和组织整个小组的策划活动。
3小组成立后的第一次会议主要议题是初步明确需开展的工作并据此制定进度计划。
从计划的角度出发，必须明确任务活动，分配和/或其他事项。
小组根据APQP手册的指引，将项目进行工作分解，即分解成开展的工作（活动）。
展开的工作需要及组织接口如下：（对大项目建议采用网络分析方法和关键路径方法），制定了甘特图计划。
针对试生产阶段的甘特图计划的例子如下：（见附件MS PROJECT文件APQP）4首先由技术部门到顾客处与顾客一起将相关的要求进一步讨论并将项目任务书中理解不一致的地方进行明确，将双方的沟通结果形成文件并确认。
5在信息收集方面，小组用部分时间收集了该顾客的有关情况包括对竞争产品的质量，报刊杂志信息的分析等形成《XX产品信息报告》。
报告内容如下：顾客用该产品的目的，目标市场；竞争对手或产品情况；可行性分析。
在可行性分析中，包括以下内容：2）初始过程流程图如下：3）根据工序假设和产品假设（包括可靠性假设）制定了初步预计的产品质量目标和成本目标。
APQP 实例
●
4.9 测量系统分析
●
初始过程能力研究 4.10 计划
●
4.11 过程设计完成评审 ○ ● ○ ○ ○ ○ ○ ○
5.1 试生产
●
5.2 测量系统分析
●
5.3 初始过程能力研究 ●
8.完成以上工作后，按照预定的计划小组对相关的工作进行了评审，确 定了项目定义工作的完成。评审报告如下：
项目定义（需求确定）评审报告
产品：XX
评神人/日期：XXX/XX
评审项目
评审结果
1.是否明确顾客对 产品的要求？
2.是否明确顾客的 进度要求？
3.是否明确可靠性 和质量目标？
4.可行性研究结果 如何？
APQP实例 A公司生产汽车齿轮零件并提供给B公司进行组装，B将A提供的齿轮产 品与其他零部件一起组装成汽车分总成零件再提供给某OEM A公司目前有220人，8个部门，组织机构如下：
..13 B公司向A公司的业务部发来一份EMAIL：
XX XX 本公司希望贵公司设计和生产FD981两极同轴式斜齿圆柱齿轮减速器零件（我们将提供一个齿 轮零件的样品，该样品为零件的真实尺寸要求），其他要求如下： 齿轮装置的传递功率P1=40KW，齿轮转速N1=1450R/MIN，齿数比I=U=3.8，工作寿命，每年 360天，每天工作16小时，工作时载荷平稳，双向运转，齿轮紧凑等。需按PPAP等级3进行相关 批准。如成功能获得年批量为XX的订单。 根据我们的开发进度，该产品的进度安排为： 2001.5.13，提交设计样件3件并付相关设计图纸，设计样件全功能和全尺寸检验报告，其他按 APQP手册进行。 2001.11.14，提交生产件50个并按PPAP等级3付送相关资料。 希望你们确认后根据进度和要求安排相关的质量策划过程以配合我们的工作。
APQP培训资料(初级实例)
XX公司概况
位于中国的汽车制造公司，拥有多个生产基地和 研发中心，主要生产各类乘用车和商用车。
APQP实施过程
XX公司从2018年开始实施APQP，整个实施过程 包括项目立项、项目计划、项目执行、项目监控 和项目收尾五个阶段。
APQP实施背景
为了提高产品质量、降低成本、缩短产品开发周 期，XX公司决定引入APQP。
第二阶段 产品设计开发
核心环节：产品设计开发是APQP的第二个 阶段，它是整个产品质量控制的核心环节。
产品设计开发阶段通常涉及产品概念设计、 方案设计、详细设计以及设计评审等环节。 在此阶段，企业和研发团队需要基于市场需 求、技术条件和制造能力等因素，对产品进 行全面的设计和开发。此外，产品设计开发 阶段还需进行必要的质量控制和验证，以确
了解客户需求
要点一
进行市场调研
通过市场调研，了解客户对产品的需 求、竞争对手的情况以及市场趋势等 。
要点二
确定客户关键要求
根据市场调研结果，确定客户的关键 要求，并在APQP实施过程中将这些 关键要求作为重点。
要点三
制定满足客户需求的 方案
针对客户的关键要求，制定满足其需 求的方案，确保产品质量能够达到客 户的期望。
制定质量计划
确定质量计划的范围
质量计划应该围绕产品实现过程 展开，包括产品设计、制造、检 验等方面的质量要求。
分析质量风险
针对质量计划中可能出现的风险 进行分析，并制定相应的应对措 施。
制定质量计划细节
根据质量计划的范围和质量风险 ，制定详细的
04
APQP实施案例
案例一：XX公司的APQP实施
APQP实施过程
APQP实施效果
XX公司从2019年开始实施APQP，整个实 施过程包括立项、计划、执行、监控和收尾 五个阶段。
APQP案例
IC
XY
2个
A
2
电容器
3
4 塑胶
齿轮
5
6
7
8
9
制定：
审核： 批准：
5-12
QAC APQP&CP培训课程 QAC-JC-QTS-004
（七）初始过程流程图； 由技术部依据顾客要求及产品要求编制《初始过程流程图》，
见《223、236总装工艺流程图》。
初始过程流程图必须从进料开始，历经生产、检验、包装、检 验、入库到交付。
（四）样件控制计划
1定义：对样件制造过程中的尺寸测量和材料与功能试 验的描述
2目的：
保证产品或服务符合所要求的规范和报告数据；
保证已对产品和过程特殊特性给予特别的注意；
使用数据和经验制定初始过程参数和包装要求；
将关注问题、变差和/或成本影响传达给顾客。
3制定：
用APQP手册规定的控制计划表结合初始过程流程图、 DFMEA制作样件控制计划。
2 检查：使用《DFMEA检查表》对制定好的《DFMEA》进行评审 A-1 设计FMEA检查清单 顾客或厂内零件号
问题
是否
所要求 的意见/
措施
负责 人
完成 日期
1 是否使用了克莱斯勒\福特和通用汽车公司潜在的失 效模式及后果分析(FMEA)参考手册来制定SFMEA和 /或DFMEA?
2 是否已对过去已发生事件和保修数据进行了评审?
相关性能、功能、指标规定如下：
电压：24V
机型：1-68
功能：电调谐 AM FM 数字显示 单牒
出线及安装方式： 与211JF机相同
5-4
QAC APQP&CP培训课程 QAC-JC-QTS-004
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
APQP实例APQP实例A公司生产汽车齿轮零件并提供给B公司进行组装，B将A提供的齿轮产品与其他零部件一起组装成汽车分总成零件再提供给某OEMA公司目前有220人，8个部门，组织机构如下：2001.3.13 B公司向A公司的业务部发来一份EMAIL：APQP第一步：计划和确定项目1 根据顾客要求，定义项目并确定项目范围，将顾客的要求和样品确认后转化为公司内部文件，并通过项目任务书立项。
项目任务书如下：2 由公司建立了跨部门的APQP小组，该小组由于为第一次进行APQP活动，基本上在开始阶段包括了质量，生产，技术，业务，采购，财务等部门的人员参加。
具体有：质量部：A，B主要负责相关职责范围内的事宜；技术部：C，D主要负责设计开发，工艺等相关事宜；业务部：E主要负责与顾客的沟通，担任小组的顾客代表；财务部：F主要负责产品的成本核算采购部：G主要负责采购相关事宜；生产部：H主管任命技术部C为项目小组组长协调和组织整个小组的策划活动。
3 小组成立后的第一次会议主要议题是初步明确需开展的工作并据此制定进度计划。
从计划的角度出发，必须明确任务活动，分配和/或其他事项。
小组根据APQP手册的指引，将项目进行工作分解，即分解成开展的工作（活动）。
展开的工作需要及组织接口如下：序号任务 A/B C/D E F G H 顾客分供方1.1 信息收集●●1.2 产品信息报告产品/过程指标的设定●1.3 产品可靠性研究与分析●2.1 设计目标和可靠性目标设定●2.2 初始材料清单●2.3 初始过程流程图●2.4 特殊特性确定并形成初始清单○●○○2.5 产品保证计划（包括初始产品标准）●2.6 项目确定评审○●○○○○○○3.1 DFMEA ●3.2 设计评审●3.3 设计验证●3.4 样件控制计划●3.5 样件制造●3.6 设计图纸●3.7 产品标准●3.8 材料技术规范●3.9 模具计划●3.10 特殊特性清单●3.11 平行度测量装置●3.12 小组可行性评审及承诺○●○○○○○○4.1 整体包装标准●4.2 单件包装标准●4.3 过程流程图●4.4 场地平面布置图●4.5 特性矩阵图●4.6 PFMEA ●4.7 试生产控制计划●4.8 过程指导书●4.9 测量系统分析●4.10 初始过程能力研究计划●4.11 过程设计完成评审○●○○○○○○5.1 试生产●5.2 测量系统分析●5.3 初始过程能力研究●5.4 生产确认试验（型式试验）●5.5 包装评价和试验●5.6 生产控制计划●5.7 APQP总结●5.8 PPAP提交●●根据工作展开及相关职责的确定，小组进一步讨论了各项工作所需的资源及逻辑关系（对大项目建议采用网络分析方法和关键路径方法），制定了甘特图计划。
针对试生产阶段的甘特图计划的例子如下：（见附件MS PROJECT文件APQP）4 首先由技术部门到顾客处与顾客一起将相关的要求进一步讨论并将项目任务书中理解不一致的地方进行明确，将双方的沟通结果形成文件并确认。
5 在信息收集方面，小组用部分时间收集了该顾客的有关情况包括对竞争产品的质量，报刊杂志信息的分析等形成《XX产品信息报告》。
报告内容如下：顾客用该产品的目的，目标市场；竞争对手或产品情况；可行性分析。
在可行性分析中，包括以下内容：1）初始BOM（材料清单），如下：材料代码材料名称材料规格材料来源图号P123 钢材 329 USI钢铁厂 XXXXXX XX XX XX XXX（注：该材料清单上应包括初始合格分承包方的清单即材料来源）2）初始过程流程图如下：3）根据工序假设和产品假设（包括可靠性假设）制定了初步预计的产品质量目标和成本目标。
质量目标要求达到一次合格率（良品率）99%以上，可靠性目标需达到XXX标准，产品标准为XX，成本为XXX。
6．小组通过讨论形成了“初始特殊特性清单”，如下：特殊特性产品特性A尺寸∮58.00±0.01mm ◇B渗碳淬火 HRC58-62，符合MIL-XXX ◇C圆柱度 0.008mm ◇D径向跳动 0.022mm ◇E端面跳动 0.022mm ◇重要特性产品特性 F倒角 2×45 ★弯曲疲劳寿命符合XXX标准★一般特性产品特性外观符合外观基准其他特性见产品规范注：◇为顾客指定特殊特性；★为自己开发的关键特性一般特性没有标识；本表格并不覆盖所有的特性。
7.产品保证计划内容如下：XX零件产品保证计划1.产品要求：XX2.进度要求：XX3.产品构成分解：XX4.风险评估5.质量保证组织及其职责，权限：XX6．产品标准：XX-78239产品名称：XX产品图样：XX性能要求：XX可靠性要求：XX检验规范：XX注：上述表格的填表说明为1. 产品要求：阐述产品的名称，型号，规格，图号等，将顾客的产品要求列入。
2. 进度要求：需要首先将经确认的顾客进度要求阐述，并包括根据顾客要求展开的进度预计。
3. 产品构成分解：将产品构成分解：将产品向下分解成各零部件组成，如可能的采购和自己加工件。
4. 风险评估：描述可能的风险，可能性和危害。
5. 质量保证组织及其职责，权限：阐述在该产品策划和开发过程中质量保证人员的组织模式，包括相关的职责和权限。
在小组中明确专门的质量保证人员对复杂产品的策划和开发是需要的。
6. 产品图样：在由顾客提供图纸时只需将其确认转化为自己的图纸，可能需要顾客的再确认。
如需自己设计开发，则可只形成初始的简单图样。
7. 性能要求：包括外观，功能，性能等质量要求。
8. 可靠性要求：阐述产品的可靠性要求。
9. 检验规范：包括根据产品构成分解和组织的特点建立初步的检验点和控制要求。
8.完成以上工作后，按照预定的计划小组对相关的工作进行了评审，确定了项目定义工作的完成。
评审报告如下：项目定义（需求确定）评审报告产品：XX 评神人/日期：XXX/XX评审项目评审结果1.是否明确顾客对产品的要求？2.是否明确顾客的进度要求？3.是否明确可靠性和质量目标？4.可行性研究结果如何？5.特殊特性是否正确？6.产品保证计划是否制定？7.其他APQP第二步：产品设计和开发1. 技术部负责组织设计工程师，结合工艺工程师和生产线工程师组成DFMEA小组开发DFMEA。
在进行DFMEA之前，小组进行了准备工作，如下：将其他厂家的类似产品和自己的以前类似产品的失效模式分析结果进行汇总；希望设计做什么？希望设计不做什么？……………………开发出如下清单：顾客需求，包括QFD（质量功能展开）输入和其他的需求文件，包括已知的产品要求和制造/装配要求；产品分解方框图（略，参见FMEA附录A）。
根据以上信息及相关资料，小组制定的DFMEA（例）如下：2. 技术部进行设计，包括设计方案制定，详细设计等，其内容包括：1）设计计算选择材料，精度及参数即齿轮的材料，热处理方法，齿面硬度，精度等级，大，小齿轮的齿数，初选螺旋角。
按齿面接触强度设计即根据设计任务书中给出的工作条件确定计算系数，并进而计算出齿轮分度圆直径，模数，中心距，修正螺旋角，齿轮宽度。
校核齿根弯曲疲劳强度根据载荷条件，齿形情况及工作寿命要求，计算弯曲应力（SF1和SF2）及弯曲疲劳许用应力（sF1和sF2），且要求SF1〈sF1，SF2〈sF2。
2）结构设计齿轮的结构设计与齿轮的几何尺寸，毛坯，材料，加工方法，使用要求及经济性等因素有关。
通常先按齿轮的直径大小，选定合适的结构型式，然后再根据试验数据，进行结构设计---常见的结构型式有齿轮轴（齿轮和轴作成一体），实心结构，腹板式结构，带加强筋的腹板式结构，轮腹式结构，齿圈式结构。
设计并绘制齿轮零件图纸，图纸中应标明主要结构尺寸和形位公差并明确技术要求（包括材质及热处理要求等）。
进行齿轮和轴的联接设计---应根据转速高低和操作的特点，考虑采用单键联接，花键或双键联接。
齿轮传动装置的装配图---应注明主要装配尺寸及装配的技术要求。
3）齿轮传动润滑方式设计和润滑剂的选择根据所设计齿轮传动的转动速度，结构特点和工作环境条件并结合〈设计手册〉中的经验数据来确定。
图纸略。
XX产品标准产品名称顾客：图号：材料：参考文件实施日期：编制批准版本：C/0序号特性判定标准检验器具1 外观表面无裂纹，毛刺等标准样件2 尺寸A尺寸∮58.00±0.1mm 游标卡尺投影仪3功能 C圆柱度0.008mm 实验室检测D径向跳动0.022mm 同上E端面跳动0.022mm 同上4 性能 B渗碳淬火硬度HRC58-62 硬度计5 示意图（略）3 根据顾客要求，形成的产品标准如下：4 根据顾客要求，关键材料（钢材）的规范为直接应用国际通用的XX标准。
5 经过确认的纳入控制计划的特殊特性清单如下：特殊特性产品特性A尺寸∮58.00±0.01mm ◇B渗碳淬火 HRC58-62，符合MIL-XXX ◇C圆柱度 0.008mm ◇D径向跳动 0.022mm ◇E端面跳动 0.022mm ◇过程特性渗碳浓度 XX淬火温度 XX淬火时间 XX重要特性产品特性F倒角 2×45 ★弯曲疲劳寿命符合XXX标准★过程特性无一般特性产品特性外观符合外观基准其他特性见产品规范过程特性无注：◇为顾客指定特殊特性；★为自己开发的关键特性6 在设计中需考虑同步工程，即进行DFM/DFA设计，DFM/DFA报告如下：项目内容1. 设计对制造变差的敏感性2. 制造和装配过程3. 尺寸公差4. 性能要求5. 部件数6. 过程调整7. 材料搬运7 样件控制计划由技术部组织生产部和质量部的人员组成小组来制定。
如下：（注意，需清楚样件的试验）8.由于需制造模具和工装，由金工车间负责，具体见模具进度计划如下：模具/工装图号职责进度9.按照计划在样件制造并试验完成后进行一次正式的设计评审（样件评价），评审内容包括：评审项目评审结果1.设计/功能要求2.可靠性3.试验结果4.DFMEA5.可制造性6.其他10. 设计验证包括二次，一次在样件完成后的全性能和全尺寸测量，第二次在试生产后进行的全性能和全尺寸测量，以验证产品是否可以满足顾客要求。
这两次的验证活动均在进度计划中作了安排。
11. 在样件控制计划出来后，经小组人员讨论并准备实施样件的制造。
〈样件制造通知书〉由策划小组组长向生产部门发出，生产部门根据生产任务优先安排：样件制造通知书产品名称：型号：数量：批号：生产线：工装准备：生产日期：拟制/日期：审批/日期：CC：生产部，检查部，业务部，采购部12. 小组按照计划，进行了样件制造后的相关测试和全尺寸检验工作，并将相关的记录整理。
在进行完成这一阶段任务后，进行小组总结并填写“小组可行性评审及承诺报告”（略），在评审通过后于2001年5月12日将其与设计样件和相关的样件提交资料（按顾客要求如需提交设计图纸，DFMEA，全尺寸和性能试验报告，材料试验报告等）。
