2016年中考物理试题及答案解析版
2016年中考物理试卷(解析版)
2016年中考物理试卷参考答案与试题解析一、选择题（本题共10小题，每小题2分，共20分，每小题给出的四个选项中，只有一个选项是符合题意的）1．生活中经常需要控制噪声，以下措施中，属于在传播过程中减弱噪声的是（）A．道路两旁载行道树 B．考场周围禁鸣喇叭C．机场员工佩戴耳罩 D．建筑工地限时工作【考点】防治噪声的途径．【分析】噪声的减弱办法有三个：在声源处减弱；在人耳处减弱；在传播过程中减弱．【解答】解：A、道路两旁载行道树可以在噪声的传播过程中减弱噪声，故A符合题意；B、考场周围禁鸣喇叭是从噪声的产生处减弱噪声，故B不符合题意；C、戴上防噪声的耳塞可以在噪声的接受处减弱噪声，故C不符合题意；D、限制建筑工地的工作时间是从噪声的产生处减弱噪声，故D不符合题意；故选A．2．地面与航天器之间传输信息的载体是（）A．超声波B．次声波C．电磁波D．光导纤维【考点】电磁波的传播．【分析】由于声音不能在真空中传播，而电磁波能在真空中传播，且在真空中的传播速度最快，故当代的航天、航空领域的通信都是通过电磁波实现的，故地面发出的指令通过电磁波传递给卫星．【解答】解：电磁波可以在真空中传播，因此地面与航天器之间传输信息的载体是电磁波．故选C．3．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．【解答】解：在汽油机一个工作循环的四个冲程中，压缩冲程活塞向上运动，压缩燃料混合物对其做功，使气缸内的气体的内能增加，温度升高，故是将机械能转化为内能，故B正确．故选B．4．日常生活中经常需要增大或减小摩擦，下列实例中，为了增大摩擦的是（）A．给自行车的车轴处加润滑油B．汽车轮胎表面凹凸不平的花纹C．缝衣针的表面做得很光滑D．为了移动重物，在它下面垫上圆柱形钢管【考点】增大或减小摩擦的方法．【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．（2）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．【解答】解：A、给自行车的车轴处加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；故A不合题意；B、汽车轮胎表面凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B符合题意；C、缝衣针的表面做得很光滑，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力．故C不合题意；D、为了移动重物，在它下面垫上圆柱形钢管，是用滚动代替滑动来减小摩擦力．故D不合题意．故选B．5．如图为“神舟十号”与“天宫一号”对接时的示意图，成功对接后，若认为“神舟十号”处于静止状态，则选取的参照物可能是（）A．地球 B．月球 C．太阳 D．“天宫一号”【考点】参照物及其选择．【分析】被研究的物体和参照物之间如果发生位置的改变，被研究的物体是运动的，如果没有发生位置的改变，被研究的物体是静止的．【解答】解：“神舟九十号”飞船与“天宫一号”目标飞行器对接后，若认为“天宫一号”为参照物，“神舟十号”飞船和“天宫一号”的位置没有变化，所以选择“天宫一号”为参照物，“神舟十号”是静止的，故D正确．故选D．6．下列四种用电器，其中主要是利用电流热效应来工作的是（）A．电风扇B．电冰箱C．电视机D．电水壶【考点】电流的热效应、化学效应和磁效应．【分析】电流流过导体时，导体要发热，这种现象是电流的热效应．发生电流的热效应时，电能转化为内能．【解答】解：A、电风扇工作时，主要是电能转化为机械能，不是利用电流的热效应，故A不符合题意；B、电冰箱是利用通电线圈在磁场中受到磁场力而转动，将电能转化成机械能，不是利用电流的热效应，故B不符合题意；C、电视机、电脑工作时主要转化为光能和声能，不是利用电流的热效应，故C不符合题意；D、电饭锅工作时，电能转化为内能，是利用电流的热效应，故D符合题意．故选D．7．如图所示是某种物质发生物态变化过程中温度随时间变化的图象，其中BC段表示的可能是（）A．晶体的熔化过程B．晶体的凝固过程C．非晶体的熔化过程 D．非晶体的凝固过程【考点】熔化和凝固的温度—时间图象．【分析】根据原图的曲线走向，可以首先判断出此图是某物体的凝固过程，而只有晶体才有凝固点，可根据上述分析判断出正确的选项．【解答】解：（1）由图知：温度随时间的增加而降低，所以是凝固过程；排除AC；（2）在温度变化过程中，有一条平行于横轴（时间）的线段，说明在此段时间内温度没有发生变化，所以此时间的温度值即为该物体的凝固点，而只有晶体才有凝固点，可以排除D，故B正确．故选B．8．如图所示，木块在水平拉力F作用下，在水平桌面上向右做匀速直线运动，下列与拉力F相平衡的力是（）A．木块受到的重力B．木块对桌面的压力C．桌面对木块的摩擦力D．桌面对木块的支持力【考点】平衡力的辨别．【分析】物体静止或做匀速直线运动时处于平衡状态，对木块受力分析然后得出答案．【解答】解：木块在水平拉力F作用下，在水平桌面上向右做匀速直线运动时处于平衡状态，受到的力为平衡力，水平方向木块受到水平向右的拉力和水平向左的摩擦力是一对平衡力，竖直方向受到竖直向上的支持力和自身竖直向下的重力是一对平衡力，故ABD错误，C正确．9．小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】由题意可知，一盏吊灯和一盏壁灯需要各自独立工作，说明它们的连接方式是并联．【解答】解：A．由电路图可知，吊灯和壁灯并联，且各有一个开关控制，能各自独立工作，故A正确；B．由电路图可知，开关闭合时吊灯和壁灯同时工作，开关断开时两者都不工作，达不到各自独立工作的要求，故B错误；C．由电路图可知，吊灯只有在壁灯工作时才能工作，达不到各自独立工作的要求，故C错误；D．由电路图可知，两开关断开时，吊灯和壁灯串联，不能正常工作，且吊灯不能独立工作，故D错误．故选A．10．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（）A．不成像B．仍成像，但像下移距离与平面镜下移距离相同C．仍成像，但像下移距离是平面镜下移距离的两倍D．仍成像，且像还在原来位置【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，物体到平面镜的距离和像到平面镜的距离相等，作图分析．【解答】解：在图乙中作蜡烛a在平面镜中的像点a′，根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，物体到平面镜的距离和像到平面镜的距离相等，可知，仍成像，且像还在原来位置，如图所示：二、填空题（本题共9小题，每空1分，共22分）11．酒精和水充分混合后，其总体积小于（选填“大于”、“小于”或“等于”）混合前的总体积，此现象说明组成物质的分子间有空隙．【考点】分子动理论的基本观点．【分析】根据分子动理论的内容回答：物质都是由分子组成的，分子之间存在一定的空隙，并且分子在永不停息地做无规则运动，分子之间总存在相互作用的引力和斥力．【解答】解：酒精和水都是由分子构成的物质，它们的分子之间都存在一定的空隙．当把酒精和水混合以后，两种分子不发生化学反应，两种物质的分子相互穿插渗透，进入彼此的分子空隙，所以总体积会小于二者的体积之和．故答案为：小于；空隙．12．如图所示，用酒精灯对装有水的烧瓶加热一段时间后，发现烧瓶中水量减少，这是由于水汽化造成的，而瓶口上方的金属盘底部出现水滴是由于水蒸气发生液化形成的，该变化过程需要放热（前两空填物态变化名称）．【考点】汽化及汽化吸热的特点；液化及液化现象．【分析】物质从液态变成气态称为汽化，汽化吸热；物质从气态变成液态称为液化，液化放热．【解答】解：当用酒精灯给烧瓶中的水加热时，瓶中的水吸热会发生汽化现象，水变成水蒸气，瓶内的水减少；烧瓶中汽化的水蒸气上升遇到温度较低的金属盘就会液化形成小水滴，该变化过程需要向低温物体放热．故答案为：汽化；液化；放．13．能源开发和利用技术的进步是人类社会文明发展的重要标志，在煤、石油、风能和太阳能这几种能源中，属于不可再生能源的有煤和石油，属于清洁能源的有风能和太阳能．【考点】能源的分类．【分析】使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源；在使用过程对自然界没有污染的能源属于清洁能源．【解答】解：煤、石油是化石能源是短时间内不能再次产生的，是不可再生能源；太阳能、风能在短时间内可以再次产生，是可再生能源；风能、太阳能是清洁能源．故答案为：煤和石油；风能和太阳能．14．一重物挂在弹簧测力计下，弹簧测力计示数为2N，将重物浸没在水中，弹簧测力计示数为1.2N，此时重物所受浮力为0.8N；若改变重物浸没在水中的深度，重物所受浮力大小不变．【考点】浮力大小的计算．【分析】空气中弹簧测力计的示数即为物体的重力，又知道重物浸没在水中时弹簧测力计的示数，根据称重法求出物体受到的浮力；根据阿基米德原理可知改变重物浸没在水中深度时所受浮力的变化．【解答】解：将重物浸没在水中时受到的浮力：F浮=G﹣F′=2N﹣1.2N=0.8N，因改变重物浸没在水中的深度时，排开水的体积不变，所以，由F浮=ρ水gV排可知，重物所受浮力大小不变．故答案为：0.8；不变．15．总质量为2×104kg的坦克静止在水平地面上，履带与地面的总接触面积为4m2，则坦克对地面的压力为2×105N，压强为5×104Pa（g取10N/kg）．【考点】压强的大小及其计算；压力及重力与压力的区别．【分析】已知坦克的质量，可求得其重力，此时坦克对水平地面的压力等于本身的重力，根据公式p=可求压强．【解答】解：坦克对水平地面的压力F=G=mg=2×104kg×10N/kg=2×105N，对地面压强p===5×104Pa．故答案为：2×105；5×104．16．如图是人抬独轮车车把时的简化示意图，此时独轮车相当一个省力杠杆；若动力臂是阻力臂的3倍，物体和车总重G为1200N，则抬起车把的力F为400N．【考点】杠杆的平衡分析法及其应用．【分析】（1）根据动力臂与阻力臂的大小关系判断杠杆的类型．（2）根据杠杆的平衡条件计算动力的大小．【解答】解：（1）如图，抬独轮车车把时，动力臂L1大于阻力臂L2，所以它属于省力杠杆．（2）由杠杆的平衡条件：F1•L1=F2•L2得：F1=，又因为动力臂是阻力臂的3倍则F1====400N．故答案为：省力；400．17．如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴，将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到电流表指针偏转的现象，说明电路中有电流产生，此过程中机械能转化为电能，若将电流表换成干电池接入电路，线圈不能（选填“能”或“不能”）持续转动．【考点】电磁感应．【分析】闭合电路部分导体在磁场中做切割磁感线运动时，会产生感应电流的现象叫做电磁感应；发电机就是根据此原理制成的．【解答】解：图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此电流表指针会发生偏转；与发电机相同，并且将机械能转化为了电能；若将图中电流表换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去．故答案为：电流表指针偏转；机械；不能．18．如图所示电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数为1V，则R1的阻值是 2.5Ω，将滑动变阻器R1的滑片向右移动，电流表示数变大，电压表示数变小．【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．根据欧姆定律求出R1的阻值，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由I=可得，R1的阻值：R1===2.5Ω，将滑动变阻器R1的滑片向右移动，接入电路中电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；由U=IR可知，R2两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变小，即电压表的示数变小．故答案为：2.5；大；小．19．用下列方法制作如图所示的“喷气火箭”：①将气球吹大，并用夹子把口封紧；②从一根吸管上剪取一小段，用胶带把它固定在气球上；③将一根细绳穿过吸管，并水平拉直，作为“喷气火箭”运动的轨道，把封口的夹子松开，气球就会向右（选填“左”或“右”）运动，使气球由静止变为运动的力的施力物体是空气，此现象说明力可以改变物体的运动状态．【考点】力作用的相互性．【分析】物体间力的作用是相互的；力可以改变物体的形状，也可以改变物体的运动状态，物体速度的变化和方向的改变都属于运动状态的改变．【解答】解：把封口的夹子松开，气球向左喷出空气的同时由静止开始向右运动，这是因为力的作用是相互的，喷气的同时，气球也受到了空气对它的反作用力；因此使气球由静止变为运动的力的施力物体是空气，此现象说明力可以改变物体的运动状态．故答案为：右；空气；运动状态．三、解答题（本题共7小题，共38分，解答第22、23题时，应写出解题过程）20．按照题目要求作图：（1）画出图甲中入射光线对应的反射光线；（2）画出图乙中小球A所受重力的示意图；（3）在图丙中画出拉力F的力臂l（O为支点）；（4）用笔画线代替导线，将图丁中的开关和灯泡正确连入家庭电路中．【考点】作光的反射光路图；力的示意图；力臂的画法；家庭电路的连接．【分析】（1）根据反射定律进行分析，即根据反射角等于入射角作出反射光线．（2）根据重力的方向是竖直向下的，过重心做竖直向下的力即可．（3）画力臂的步骤：①找到支点O；②用虚线延长力的作用线；③做支点到力的作用线的垂线；④标注出力臂L．（4）灯泡经开关与火线连接，右侧接到零线上．【解答】解：（1）使入射光线、反射光线和法线在同一平面内，过反射点作法线，使反射角等于入射角作出反射光线，如图所示：（2）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：（3）用虚线延长力F的作用线，做O到力的作用线的距离．标出力臂L．如图所示：（4）开关和灯泡是串联的．灯泡经开关与火线连接，右侧接到零线上．如图所示：21．小明想通过实验来测定一只金属螺母的密度．（1）将天平放在水平台面上，游码移到标尺左端“0”刻度线处，观察到指针指在分度盘上的位置如图甲所示，此时应将平衡螺母向左调节，使指针对准分度盘中央的刻度线．（2）用调节好的天平测量金属螺母的质量，天平平衡时所用砝码和游码在标尺上的位置如图乙所示，则金属螺母质量为63.2g．（3）将用细线系住的金属螺母放入装有30mL水的量筒内，量筒内水面如图丙所示，则金属螺母的体积为8cm3．（4）金属螺母的密度为7.9g/cm3．【考点】固体的密度测量实验．【分析】（1）调节天平平衡时，如果指针偏向分度盘的右侧，应向左调节平衡螺母；如果指针偏向分度盘的左侧，应向右调节平衡螺母；根据图示情景判断螺母的移动方向．（2）砝码与游码示数之和是所测物体的质量．（3）金属螺母与水的体积之和与水的体积之差是金属块的体积．（4）由密度公式可以求出金属螺母的密度．【解答】解：（1）由图甲所示可知，指针偏向分度盘的右侧，应向左调节平衡螺母，使天平平衡．（2）由图乙所示可知，金属螺母的质量m=50g+10g+3.2g=63.2g．（3）由图丙所示可知，金属螺母的体积V=38ml﹣30ml=8ml=8cm3，（4）金属螺母的密度ρ===7.9g/cm3．故答案为：（1）右；（2）63.2；（3）8；（4）7.9．22．如图所示，工人工500N拉力F，将重为900N的木箱匀速提升3m，所用时间为20s，求：（1）拉力F做的有用功；（2）拉力F做功的功率；（3）动滑轮的机械效率．【考点】功的计算；机械效率的计算；功率的计算．=Gh求出有用功；【分析】（1）根据W有用=Fs=F2h求出总功，再根据P=求出拉力做功的功率；（2）根据W总（3）根据η=求出机械效率．【解答】已知：拉力F=500N，物重G=900N，高度h=3m，时间t=20s=？；（2）拉力F做功的功率P=？；（3）动滑轮的机械效率η=？求：（1）有用功W有用=Gh=900N×3m=2700J；解：（1）有用功W有用=Fs=F2h=500N×2×3m=3000J，（2）总功W总拉力F做功的功率P===150W；（3）动滑轮的机械效率η=×100%=×100%=90%．答：（1）拉力F做的有用功2700J；（2）拉力F做功的功率150W；（3）动滑轮的机械效率90%．23．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．【考点】电功的计算；电功率的计算．【分析】（1）知道电饭锅高温烧煮的功率和烧煮时间，根据W=Pt求出电饭锅高温烧煮0.5h 消耗的电能；（2）当开关S闭合、S1断开时，仅有R0接入电路，电路电阻较大，根据P=可知，此时电饭锅处于低温焖饭状态，进而求出电饭锅低温焖饭时的额定功率；（3）当开关S、S1都闭合时，电热丝R、R0并联接入电路，电路电阻较小，根据P=可知，此时电饭锅处于高温烧煮状态，用电饭锅高温烧煮的功率减去低温焖饭时的额定功率即得电热丝R消耗的电功率，最后根据R=求出电热丝R的阻值．=840W，烧煮时间t=0.5h=1800s，【解答】解：（1）电饭锅高温烧煮的功率P高由P=得，电饭锅高温烧煮消耗的电能：t=840W×1800s=1.512×106J．W=P高（2）当开关S闭合、S1断开时，仅有R0接入电路，电路电阻较大，根据P=可知，电压一定时，电路电阻越大，电功率越小，此时电饭锅处于低温焖饭状态；电饭锅低温焖饭时的额定功率：===40W．P低（3）当开关S、S1都闭合时，电热丝R、R0并联接入电路，电路电阻较小，根据P=可知，电压一定时，电路电阻越小，电功率越大，此时电饭锅处于高温烧煮状态；则电热丝R消耗的电功率：P=P 高﹣P 低=840W ﹣40W=800W ，由P=得，电热丝R 的阻值：R===60.5Ω．答：（1）电饭锅高温烧煮0.5h 消耗的电能为1.512×106J ；（2）电饭锅低温焖饭时的额定功率为40W ；（3）电热丝R 的阻值为60.5Ω．24．在“探究凸透镜成像规律”的实验中：（1）发光体“F ”、凸透镜（焦距为f ）和光屏在光具座上的位置如图所示，实验前应将光屏向 下 调整，使发光体“F ”和光屏的中心位于凸透镜的主光轴上．（2）保持图中发光体“F ”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、 缩小 的实像，生活中的 照相机 就是利用这一原理工作的．（3）将发光体“F ”从图示位置向右移至A 点，要在光屏上再次成清晰的像，需将光屏向 右 移动．（4）当光屏上呈现清晰的像时，保持发光体“F ”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有 像比原来暗 ．【考点】凸透镜成像规律及其探究实验．【分析】（1）做凸透镜成像实验前，要调整发光体、凸透镜、光屏三者的中心在同一高度，使像成在光屏的中央；（2）物体在凸透镜的二倍焦距之外，成的像是倒立、缩小的实像，生活中的应用：照相机；（3）凸透镜成实像时：物近像远像变大；（4）用焦距相同、镜面直径较小的凸透镜，发光体发出的光透过凸透镜的光线少，据此分析现象．【解答】解：（1）由图知，使发光体“F ”、凸透镜、光屏三者的中心在同一高度，实验前应将光屏向下调整；（2）如图，发光体“F ”在二倍焦距之外，成的像是倒立、缩小的实像，生活中的照相机就是利用这一原理工作的；（3）将发光体“F ”从图示位置向右移至A 点，靠近凸透镜，像要远离，要在光屏上再次成清晰的像，需将光屏向右移动；（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为：（1）下；（2）缩小；照相机；（3）右；（4）像比原来暗．25．在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A），开关和导线，图甲所示是小明没有连接完整的电路．（1）请你用笔画线代替导线，将图甲所示的电路连接完整．（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于最右（选填“左”或“右”）端．（3）小明闭合开关后，移动滑片，发现灯泡不亮，电流表无示数，电压表有示数，则该电路故障可能是灯泡断路．（4）小明排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为0.26A，小灯泡的额定功率为0.65W．【考点】电功率的测量．【分析】（1）电压表与被测电路并联，电流表与被测电路串联，根据电源电压和小灯泡的额定功率等，可确定电表的量程；（2）闭合开关前，滑动变阻器滑片应置于阻值最大处，据此判断；（3）闭合开关，灯泡不亮，可能是灯泡短路、或灯泡断路、或灯泡之外电路存在断路；电流表无示数，说明电路断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路；综合分析可知，电路故障是灯泡断路．（4）由图可知，通过灯泡的电流为0.26A，又知道灯泡两端电压为2.5V时，根据P=UI求得灯泡的额定功率．【解答】解：（1）电流表串联在电路中．小灯泡正常发光的功率小于1W，由P=UI可知，I==0.4A，小灯泡正常放光的电流小于0.4A，电流表选择0～0.6A量程；电源为2节干电池，所以电压不超过3V，电压表并联在灯泡两端，选择0～3V量程．电路连接如下：。
2016年贵州省贵阳市中考物理试卷(答案和解析)
2016年贵州省贵阳市中考物理试卷参考答案与试题解析一、选择题：本题包括6个小题，每小题3分，共18分．每小题只有一个选项符合题意1．（3分）（2016•贵阳）水是大自然的精灵，瞬息万变中向我们展示了它神秘的特性．如图所示的四个场景中，因为水的凝固而形成的是（）A．草叶上的露珠B．屋檐下的冰凌C．树叶上的白霜D．旷野上的白雾【考点】凝固与凝固放热特点．【专题】应用题；温度计、熔化和凝固．【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．【解答】解：A、草叶上的露珠是空气中的水蒸气遇冷液化而成的小水珠，故A错误；B、屋檐下的冰凌是雪先熔化为水，水又凝固成冰而形成的，先熔化后凝固，故B正确；C、霜是水蒸气遇冷凝华形成的冰晶，故C错误；D、雾是空气中的水蒸气遇冷液化形成的小水滴悬浮在空气中出现的现象，故D错误．故选：B．【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态．2．（3分）（2016•贵阳）用手将正在发声的音叉握住后，发声立即停止，这是因为（）A．音叉的振动停止了B．声音的速度变小了C．声音的响亮变大了D．声音的音调变低了【考点】声音的产生．【专题】应用题；顺推法；声现象．【分析】声音是由物体的振动产生的，振动停止，发声也就停止．【解答】解：因声音是由物体的振动产生的，如果用手将正在发声的音叉握住后，音叉不再振动，也就不会再发出声音．故选A．【点评】本题考查了声音的产生，要注意物体振动才能发声，物体停止振动，一定停止发声．3．（3分）（2016•贵阳）远看浅浅的湖（河）水，一旦涉入水中后，才发现水的实际深度比看到的要深许多，如图所示．水对眼晴的这种“欺骗”，对于想游泳的同学存在很大安全隐患，我们必须要警惕．造成这一现象的主要原因是（）A．光的直线传播B．光发生了折射C．光发生了反射D．某些人的幻觉【考点】光的折射现象及其应用．【专题】应用题；光的折射、光的色散．【分析】①光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射．②光从水中斜射入空气中时，折射角大于入射角，折射光线远离法线，向下偏折．【解答】解：站立在湖（河）边看到湖（河）内的水深度要比实际的深度浅；这是水底反射的光线经水进入空气中时，发生折射，折射光线远离法线，向下偏折，所以看到的湖（河）内的水深度要比实际的深度浅些．故选：B．【点评】理解掌握光的折射现象、折射规律是解决此类折射问题的关键．4．（3分）（2016•贵阳）下列实例中是为了将电能转化为内能的是（）A．应用核能发电B．阳光促使植物生长C．用电热水壶烧水D．电力驱动列车行驶【考点】电功．【专题】应用题；电能和电功率．【分析】在电流的热效应中，消耗电能转化为内能，据此做成了各种电热器．分析各个选项中的能量转化得出正确答案．【解答】解：A、应用核能发电，是将核能转化为电能，故A不符合题意；B、阳光促使植物生长，是将太阳能转化为化学能，故B不符合题意；C、用电热水壶烧水，消耗电能转化为内能产生热量，被水吸收，使水的内能增加、温度升高，故C符合题意；D、电力驱动列车行驶，消耗电能转化为机械能，故D不符合题意．故选C．【点评】本题考查了核能发电、光合作用、电热器、电动机的能量转化，属于基础题目．5．（3分）（2016•贵阳）将两盏分别标有“6V 3W”和“6V 9W”字样的小灯泡L1和L2，串联后接入电压为8V的电路中，设灯泡电阻不变．下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的实际功率比L2小D．L1的亮度比L2大【考点】电功率与电压、电流的关系；实际功率．【专题】计算题；电能和电功率．【分析】知道两灯泡的额定电压和额定功率，根据P=UI可求得两灯额定电流，根据I=求出两灯泡的电阻，进一步比较两电阻的大小，根据串联电路的电流特点和P=I2R比较两灯泡实际功率的大小，再根据灯泡的亮暗取决于实际功率的大小判断亮暗．【解答】解：A、两盏灯串联后接在电压为8V的电源上时，由于两灯都不是在额定电压下工作，所以两灯均不能正常发光，故A错误；B、由P=UI可得，两灯泡的额定电流分别为：I1===0.5A，I2===1.5A，由此可知，两灯额定电流相同，故B错误；CD、由I=可得，两灯泡的电阻分别为R1===12Ω，R2===4Ω，两盏灯串联后接在电压为8V的电源上时，因串联电路中各处的电流相等，且灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L1的电阻大，实际功率较大，灯泡较亮，即L1的亮度比L2大，故C错误，D正确．故选D．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是知道灯泡的亮暗取决于实际功率的大小．6．（3分）（2016•贵阳）用弹簧测力计悬挂一个10N重的物体，由静止开始竖直向上运动，测力计在不同时间段的示数如图所示，则物体在此过程中速度随时间变化的图象应为下图中的（）A．B．C．D．【考点】力与图象的结合．【专题】学科综合题；图析法；运动和力．【分析】从给出的F﹣t图象中分别读出3个时间段的拉力，然后与物体重力进行比较，若拉力＞重力，则物体做加速运动；若拉力=重力，则物体做匀速运动；若拉力＜重力，则物体做减速运动；由此得到物体在此过程中速度随时间变化的图象．【解答】解：根据题意可知，物重G=10N，物体由静止开始竖直向上运动，测力计的示数反映了向上拉力的大小；（1）由F﹣t图象可知，0～t1时间内，拉力F1=12.5N；比较可知，拉力＞重力，合力的方向向上，所以物体向上做加速运动；（2）由F﹣t图象可知，t1～t2时间内，拉力F2=10N；比较可知，拉力=重力，物体所受合力为零，所以物体保持原来的速度做匀速直线运动；（3）由F﹣t图象可知，t2～t3时间内，拉力F3=7.5N；比较可知，拉力＜重力，合力的方向向下，所以物体向上做减速运动；根据以上分析可知，物体在此过程中速度随时间变化的图象（v﹣t图象）应为D图所示．故选D．【点评】本题通过图象考查了二力的合成、力与运动的关系，关键要知道：合力方向与运动方向相同时，物体做加速运动；合力方向与运动方向相反时，物体做减速运动；当合力为零时，物体保持原来的速度做匀速直线运动．二、填空题：本题包括5个小题，每空2分，共14分7．（4分）（2016•贵阳）汽车司乘人员应系安全带，主要是防止当汽车遇到紧急情况时，因人具有惯性而造成伤害．安全带的宽度应该宽（选填“宽”或“窄”）些更好．【考点】惯性；减小压强的方法及其应用．【专题】应用题；控制变量法；运动和力；压强、液体的压强．【分析】（1）物体具有保持原来运动状态不变的形状叫做惯性，任何物体都具有惯性．（2）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．【解答】解：汽车司乘人员应系安全带，这是为了防止汽车紧急刹车时，由于惯性而飞出，造成二次伤害．根据p=可知，在压力一定时，受力面积越大，压强越小，所以安全带的宽度宽些更好．故答案为：惯性；宽．【点评】该题考查了减小压强的方法、惯性应用的判断等知识点，难度不大，要求学生应熟练掌握．8．（2分）（2016•贵阳）卢瑟福发现：原子是由原子核和核外电子组成．【考点】原子的核式模型．【专题】定性思想；顺推法；粒子与宇宙、材料世界．【分析】解决本题应掌握原子的核式结构模型为：原子是原子核及核外电子组成，原子核由质子和中子组成．【解答】解：卢瑟福核式结构模型：原子是由位于原子中心的原子核和核外绕原子核做圆周运动的电子组成的，原子核由质子和中子组成，质子带正电，电子带负电．故答案为：电子．【点评】本题考查了原子的结构，知道原子由原子核和核外电子组成，原子核又是由质子和中子组成．属于识记性内容，比较简单．9．（4分）（2016•贵阳）将一实心铁球从水面上由静止释放，如图所示．铁球从入水到完全没入的过程中它所受的浮力逐渐变大（选填“大”或“小”），铁球下沉的原因是它受到的浮力小于重力（选填“大于”或“小于”）．【考点】阿基米德原理；物体的浮沉条件及其应用．【专题】应用题；比较思想；控制变量法；浮力；浮沉的应用．【分析】（1）水的密度一定，铁球从入水到完全没入的过程中，排开水的体积增大，根据F =ρ水gV排分析铁球所受浮力变化；浮（2）物体在液体中的浮沉条件：上浮：F浮＞G，悬浮：F浮=G，下沉：F浮＜G．【解答】解：铁球从入水到完全没入的过程中，水的密度一定，排开水的体积增大，根据F=ρ水gV排可知铁球所受浮力逐渐变大；浮根据物体浮沉条件可知，铁球下沉的原因是它受到的浮力小于重力．故答案为：大；小于．【点评】此题考查阿基米德原理、物体浮沉条件及其应用，难度不大，属于基础题．10．（2分）（2016•贵阳）如图所示，体重为475N的芭蕾舞演员，表演时单脚鞋尖触地，鞋尖与地面的接触面积为9.5×10﹣4m2，则此时她对地面的压强为5×105Pa．【考点】压强的大小及其计算．【专题】计算题；压强、液体的压强．【分析】根据重力求出芭蕾舞演员对地面的压力，利用公式p=计算芭蕾舞演员对地面的压强．【解答】解：芭蕾舞演员站在地面上，则F=G=475N，S=9.5×10﹣4m2，芭蕾舞演员对地面的压强为：p===5×105Pa．故答案为：5×105．【点评】本题考查了学生对压强公式的掌握和运用，在计算过程中要注意单位的换算．11．（2分）（2016•贵阳）如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为12V．【考点】电功率的计算．【专题】计算题；电能和电功率．【分析】由图甲知，两电阻串联，由图象，根据P=UI可表示出滑片P在a、b两位置时变阻器两端电压，由串联电路特点和欧姆定律分别列式表示两种情况下电源电压，从而求解．【解答】解：由电路图可知，R0与滑动变阻器串联，当P在a点时，总电阻较大，电流较小，由图乙知，电路中电流I=0.4A，滑动变阻器功率P R=3.2W，由P=UI可知，此时变阻器两端电压：U R===8V，由串联电路的特点和欧姆定律可得电源电压：U=U0+U R=IR0+U R，即：U=0.4A×R0+8V，当P在b点时，总电阻较小，电流较大，由图乙知，电路中电流I′=0.8A，滑动变阻器功率P R=3.2W，此时变阻器两端电压，U R′===4V，则电源电压：U=I′R0+U R′=0.8A×R0+4V，电源电压不变，所以有：0.4A×R0+8V=0.8A×R0+4V，解得：R0=10Ω，所以电源电压：U=0.4A×10Ω+8V=12V．故答案为：12．【点评】本题考查了串联电路特点、欧姆定律以及电功率公式的应用，能从图象中获取有用信息是关键．三、简答题：本题包括3个小题，每小题3分，共9分12．（3分）（2016•贵阳）2016年5月25日，主题为“大数据开启智能时代”的“2016中国大数据产业峰会”在贵阳召开，国务院总理李克强在开幕式上作了重要讲话．智能时代的来临，向我们展示了无限可能的美好未来．智能手机功能的开发也成为一个热点话题．对此，你有什么奇思妙想贡献给大家呢？请写出一条你的设想．【考点】移动通信．【专题】简答题；信息的传递．【分析】智能手机的发展历程一直有迹可循：更大的屏幕、更强劲的处理器、续航时间更久的电池、更快的数据连接、分辨率更高的摄像头以及更多的应用程序，据此进行解答．【解答】答：未来的手机，应该将个人用户所需要的各种功能集中于一体，为了满足观看视频，需要手机具有更大的屏幕、更强劲的处理器、更快的数据连接，为了满足人们外出使用，需要续航时间更久的电池，人们可以使用可充电的燃料电池，而且在必要时，应该为手机配置高效率的外置光电池，等等．【点评】此题考查了我们对智能手机的了解和智能手机发展的方向，属于开放性题目．13．（3分）（2016•贵阳）在有漩涡的河中游泳极其危险，当人接近漩涡时就会被一股很大的“吸力”吸入水底．漩涡是由于河床的沟壑变化而产生的漏斗形旋流，旋涡处水流速度突然加快，如图所示．请用物理知识解释漩涡产生“吸力”的原因．【考点】流体压强与流速的关系．【专题】简答题；比较思想；气体的压强、流体压强与流速的关系．【分析】解决本题的关键是根据流体压强与流速的关系，并且要明确哪里的水流速大，压强小，由此产生的压力差方向．【解答】答：旋涡处水流速度突然加快，压强骤然间小，而漩涡边沿水流速度较慢，压强较大，旋涡中心的压力远远小于漩涡边沿的压力，当人接近漩涡时，在内外压力差的作用下就会被一股很大的“吸力”吸入水底．这就是漩涡产生“吸力”的原因．【点评】联系实际生活，明确不同位置水流的速度不同是突破此题的关键．此题考查学生的分析能力，要求学生对题目所涉及的内容要熟练掌握，并能学以致用．14．（3分）（2016•贵阳）如图所示，倾斜固定在水平面上的MN、PQ，是两根足够长的光滑平行金属导轨（不计电阻），M、P端接有一个电阻R，均匀磁场B垂直于导轨所在平面．将金属棒ab垂直于导轨放置后，由静止释放．（1）在下滑过程中金属棒会受到磁场对它的作用力，请分析此力产生的原因．（2）已知金属棒速度越大，磁场对它的力就越大，且该力方向与它的运动方向相反，请说明释放后金属棒速度大小的变化情况及其原因．【考点】通电直导线周围的磁场；电磁感应．【专题】应用题；重力、弹力、摩擦力．【分析】利用下列知识分析回答：（1）闭合电路的部分导体做切割磁感线运动时，将产生感应电流，这种现象叫电磁感应，感应电流的大小与磁场强弱和导体运动快慢有关．（2）通电导体在磁场中受到力的作用；受力大小与磁场强弱和电流大小有关．【解答】答：（1）金属棒与导轨构成闭合回路，棒在下滑的过程中由于切割磁感线产生感应电流，磁场对有感应电流通过的金属棒产生力的作用；（2）金属棒先加速运动，后保持匀速直线运动．释放后，金属棒由于重力的作用而加速下滑；随着金属棒的速度逐渐增大，金属棒受到沿导轨平面向上的磁场力增大，直至金属棒受力平衡，最终将做匀速直线运动．【点评】本题考查了电磁感应现象和通电导体在磁场中受力作用，二者综合在一起，属于难题！四、作图题：本题包括4个小题，每小题2分，共8分15．（2分）（2016•贵阳）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接．要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉．【考点】实物的电路连接．【专题】作图题；电流和电路．【分析】根据题意确定个电路元件的连接方式，然后连接实物电路图．【解答】解：灯泡L1与L2并联，滑动变阻器控制灯泡L2的亮度，因此滑动变阻器与灯泡L2串联，电流表测量干路上的总电流应接在干路上，如图所示：．【点评】本题考查了连接实物电路图，根据题意确定各电路元件的连接方式是正确解题的关键．16．（2分）（2016•贵阳）用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．【考点】作光的折射光路图．【专题】作图题；光的折射、光的色散．【分析】（1）根据光线的反射定律，反射光线、入射光线和法线在同一平面上，反射角等于入射角．反射光线和入射光线分居法线两侧．（2）根据光的折射定律，折射光线、入射光线和法线在同一平面上，反射光线和入射光线分居法线两侧．光从空气斜射入其它介质时，折射角小于入射角．【解答】解：小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，由图中箭头方向可知，AO为入射光线，OB为反射光线，OC为折射光线，作∠AOB 的角平分线即为法线MN，根据法线与界面的垂直关系，可作出水面EF，如图所示：【点评】作光路图时一定要注意：反射光线、折射光线都应与入射光线分居法线两侧，注意角度的变化，法线要用虚线．17．（2分）（2016•贵阳）两个相同的容器中分别装有质量和初温均相同的甲、乙两种晶体，用相同的加热器同时对它们加热．甲从开始加热至熔化一段时间，温度随时间变化的图象如图所示，若乙的比热容和熔点均小于甲，请画出晶体乙在相同过程中，温度随时间变化的大致图象．【考点】晶体的熔化和凝固图像．【专题】作图题；温度计、熔化和凝固．【分析】若乙的比热容和熔点均小于甲，利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小；【解答】解：因为乙的比热容和熔点均小于甲，所以乙图象的熔点在甲图象的下面，由Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，乙的温度升高得快，它的比热容小；如图所示：【点评】本题考查了学生对晶体的熔化图象和比热容了解与掌握，注意要学会看图形（取相同的时间比较甲乙温度变化的高低）．18．（2分）（2016•贵阳）在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向左（运动的反方向）摆开，并连续一段时间，如图所示，请画出这段时间内物块A受力的示意图．【考点】力的示意图．【专题】作图题；重力、弹力、摩擦力．【分析】物块A在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；根据小球向左（运动的反方向）摆开，并连续一段时间，分析小车做何种运动，然后确定物块A在水平方向上受到的摩擦力方向，在按照力的示意图的画法画出各个力．【解答】解：分析可知，物块A在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；小球向左（运动的反方向）摆开，并连续一段时间，根据惯性知识可知，小车做加速运动，故物块A在水平方向上受到的摩擦力方向水平向右；如图所示：【点评】此题考查力的示意图的画法，关键是根据惯性知识和结合题意判断小车做何种运动，并确定物块A受到的摩擦力方向．五、实验与科学探究题：本题包括3个小题，每小题9分，共27分19．（9分）（2016•贵阳）为探究“电流与电压的关系”，小明设计了如图甲所示的电路图．（1）连接电路时，开关应处于断开状态，滑动变阻器的滑片P应置于其阻值最大（选填“大”或“小”）处．（2）连接好电路，闭合开关后，他发现电流表示数为零，而电压表示数较大，其原因可能是A（选填序号）．A．电阻R开路B．电阻R短路C．电压表开路D．电流表开路（3）排除故障后，小明调节滑片P，当电流表指针在如图乙所示位置时，其示数为0.5 A．（4）小明继续调节滑片P，得到了多组电流和电压的数据，分析数据他得出了“电流与电压成正比”这一没有前提条件的结论，请你为他补充这个条件：电阻一定．【考点】探究电流与电压、电阻的关系实验．【专题】实验题；实验分析法；探究型实验综合题．【分析】（1）实验前，为保护电路，应断开开关，应将滑动变阻器的滑片移至阻值最大处；（2）电压表有示数，说明与电压表两接线柱连接的电路是通路，电流表无示数，说明电路断路，从而判断出故障的可能原因；（3）根据电流表的量程、分度值以及指针的位置读出电流值；（4）根据实验得出电流与电压的关系．【解答】解：（1）实验前，应断开开关，应将滑动变阻器的滑片移至阻值最大处；（2）闭合开关，电压表示数较大而电流表示数为零，说明在电压表两接线柱之间的电路是断路，其原因可能是电阻R开路，故A正确；（3）根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A；（4）在电阻一定时，电流与电压成正比；故答案为：（1）断开；大；（2）A；（3）0.5；（4）电阻一定．【点评】此题考查实验注意事项、故障分析、电流表的读数以及得出结论，属于电学最重要的实验，但考查的难度不大，容易解答．20．（9分）（2016•贵阳）小梦在探究“滑动摩擦力的大小与哪些因素有关”时，作了如下猜想：A．可能与接触面的粗糙程度有关；B．可能与压力的大小有关．接着她按如图所示的步骤进行实验：（1）步骤①和②是为了验证猜想A（选填“A”或“B”），所探究的摩擦力是指木块和木板之间的滑动摩擦力．（2）小梦接着按步骤①和③探究猜想B．你认为步骤③能否测出摩擦力？不能．（3）小梦想：滑动摩擦力的大小是否与物体运动的速度有关呢？她用①的装置进行实验：先水平拉动木块匀速滑动，读出弹簧测力计的示数为2N，紧接着增大拉力使木块加速度滑动，读出此时弹簧测力计的示数为4N．根据上述实验，小梦得到了“在压力和接触面粗糙程度一定时，物体运动的速度越大，滑动摩擦力越大”的结论．分析操作过程，你认为小梦的结论可信吗？不可信，原因是没有匀速拉动木块运动．【考点】探究摩擦力的大小与什么因素有关的实验．【专题】探究题；探究型实验综合题．【分析】（1）比较①②两图，采用了控制变量法，可以看出分别验证是哪个猜想，并可得出相应的结论；（2）从摩擦力的方向与二力平衡的条件进行分析；（3）物体匀速直线运动时，拉力等于摩擦力；物体进行加速直线运动时，拉力大于摩擦力；物体进行减速直线运动时，拉力小于摩擦力．【解答】解：（1）比较①②两图，接触面材料不同，压力相同，说明滑动摩擦力与接触面的粗糙程度有关，验证了猜想A；所探究的摩擦力是指木块和木板之间的滑动摩擦力；（2）摩擦力的方向：沿接触面，与物体相对运动的方向相反；当木块做匀速直线运动时，木块受平衡力，弹簧的拉力与摩擦力相等，所以拉力的方向必须沿着水平方向，而图中弹簧测力计斜向上拉是错误的，测量的数据不正确；（3）弹簧测力计拉动物体时，弹簧测力计显示拉力大小，物体进行加速直线运动，拉力大于滑动摩擦力，所以弹簧测力计示数大于滑动摩擦力大小，所以小梦的结论不可信，原因是没有匀速拉动木块运动．故答案为：（1）A；木块；（2）不能；（3）不可信；没有匀速拉动木块运动．。
天津市2016年中考物理试卷及答案解析
为 的 小 圆 柱 体 ，使 其 成 为 空 心 管 ，如 图 1 所 示 ．先 用 硬 塑 料 片 将 空 心 管 底 端 管 口 密 封（ 硬
塑 料 片 的 体 积 和 质 量 均 不 计 ）， 再 将 其 底 端 向 下 竖 直 放 在 底 面 积 为 S 的 柱 形 平 底 容 器 底 部 ， 如图 2 所示．然 后沿容器内壁 缓慢注入密度 为ρ的液体， 在注入液体的 过程中空心管 始终保 持竖直状态． （1）当注入 一定量的液体 时，空心管对 容器底的压力 刚好为零，且 空心管尚有部 分露在液 面外，求此时容器中液体的深度． （2）去掉塑 料片后，空心 管仍竖直立在 容器底部，管 外液体可以进 入管内，继续 向容器中 注入该液体．若使空心管对容器底的压力最小，注入液体的总质量最小是多少？
）
A． 光 屏 上 所 成 的 是 倒 立 、 放 大 的 实 像
B．光屏上 所成的是倒立 、缩小的实像
C． 该 透 镜 的 焦 距 f 一 定 满 足 9cm＜ f＜ 16cm
D． 该 透 镜 的 焦 距 f 一 定 满 足 18cm＜ f＜ 32cm
12． 某 建 筑 工 地 上 ，工 人 师 傅 用 滑 轮 组 和 桶 组 成 的 装 置 将 水 泥 从 地 面 匀 速 运 至 楼 上 ， 如 图 所
示 ， 若 水 泥 重 为 G0， 桶 重 为 G1， 动 滑 轮 重 为 G2， 不 计 绳 重 和 摩 擦 ， 此 过 程 中 该 装 置 的 机 械
效率为 η，则工人 师傅作用在绳 子自由端的拉 力 F 为（
）
2
A． F=
B． F=
C． F= +G1D． F=
13 ． 如 图 所 示 电 路 中 的 a、 b、 c 为 三 只 电 表 （ 电 压 表 或 电 流 表 ）， 闭 合 开 关 S， 标 有 “3V 3W ” 的 灯 泡 L1 正 常 发 光 ， 标 有 “6V 3W”的 灯 泡 L2 虽 能 发 光 但 较 暗 ， 若 不 考 虑 温 度 对 灯 丝 电 阻 的 影响，下列说法正确的是（ ）
山东烟台2016中考试题物理卷(含解析)
2016年山东省烟台市中考物理试卷一、选择题（每小题的四个选项中，只有一个是正确的，每小题2分，共20分）1．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼道理的是（）A．B．C．D．2．在如图所示的电路中，根据小磁针静止时的指向可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极3．图中的实验中不能揭示流体压强与流速关系的实验是（）A．B．C．D．4．图为小车载着木块向右运动过程中发生的现象，下列判断正确的是（）A．都是在小车突然停止时发生B．都是在小车突然起动时发生C．图甲所示的现象是小车在运动中突然停止或突然加速时发生D ．图乙所示的现象是小车在运动中突然停止或突然减速时发生5．生活中常把碗放在锅里的水中蒸食物．如图所示．当锅里的水沸腾以后，碗中的水（ ）A ．同时沸腾B ．稍后也沸腾了C ．温度达到沸点，不会沸腾D ．温度低于沸点，不会沸腾6．如图所示的是a 、b 两种物质的质量m 与体积V 的关系图象．由图象可知，a 、b 两种物质的密度ρa 、ρb 和水的密度ρ水之间的关系是（ ）A ．ρb ＞ρ水＞ρaB ．ρb ＞ρa ＞ρ水C ．ρ水＞ρa ＞ρbD ．ρa ＞ρ水＞ρb7．如图所示是跳水运动员跳板跳水时的情景，跳板跳水运动有起跳、腾空、落水几个阶段，若不计空气阻力，从腾空到落水的过程中（ ）A ．动能增加，机械能增加B ．重力势能减小，机械能减少C ．动能先减小后增大，机械能不变D ．重力势能先减少后增大，机械能不变8．如图所示电路中，电源两端电压保待不变，R 1为定值电阻，R 2为滑动变阻器．闭合开关S 后，滑动变阻器滑片P 自b 向a 移动的过程中（ ）A ．电压表V 1的示数变大，电路消耗的总功率变小B ．电压表V 2的示数不变，电路消耗的总功率变大C ．电流表A 的示数变大，电压表V 1的示数与电流表A 的示数之比变大D ．电流表A 的示数变大，电压表V 2的示数与电流表A 的示数之比变大9．某同学按照图所示的电路测定小灯泡的电功率，闭合开关S 后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（ ）A ．灯泡被短路B ．灯泡的灯丝断了C ．灯泡与灯座接触不良D ．灯泡的实际功率比额定功率小得多10．用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相间的高度．若用η甲、η乙表示甲、乙两滑轮组的机械效率，W 甲、W 乙表示拉力所做的功（不计绳重与摩擦），则（ ）A ．η甲=η乙，W 甲=W 乙B ．η甲＞η乙，W 甲＞W 乙C ．η甲＜η乙，W 甲＜W 乙D ．η甲＞η乙，W 甲＜W 乙二、填空题（每小题3分，共30分）11．1820年，丹麦物理学家奥斯特第一个揭示了电和磁之间的联系，他发现了，英国物理学家经过10年的探索，于1831年发现了现象，继而人们发明了各种发电机，开辟了人类大规模使用电能的时代．12．洗衣机、电冰箱等用电器需要使用三线插头，其中一条接（常标有L），一条接（常标有N）．第三条标有E，标有E的导线和用电器的相连．13．远程信息传递技术已经广泛应用于我们的生活．例如：地面卫星控制中心是利用向“嫦娥三号”传递指令的；倒车雷达利用来判断到障碍物的距离；家用电视遥控器是靠实现对电视机的控制的．（选填“电磁波”、“超声波”、“紫外线”、“红外线”、“可见光”）14．如图所示，将手机置于的玻璃罩内，拨打该手机号码并把罩内的空气用抽气机抽走，抽气过程中所听到的铃声逐渐减小，最后几乎听不到声音，但手机屏幕上始终有来电显示，这说明．15．如图所示是小明同学所拍摄的一幅海边风景照片．由照片所示的情景，可以分析判断出甲船的运动状态是，乙船的运动状态可能是．16．自行车是我们熟悉的交通工具，从自行车的结构和使用来看，它涉及到不少有关摩擦的知识．例如：轮胎上刻有花纹，是通过来增大摩擦的：刹车时用力捏闸，是通过来增大摩擦的；滚动轴承的内外圈之间装有钢球或钢柱，是通过来减小摩擦的．17．如图所示，一束太阳光通过三梭镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫；如果在白色光屏前放置﹣块红色玻璃，我们在白屏上能看到；如果将白色光屏换成绿色纸板．我们能看到．18．在如图所示的电路中，电源电压保持不变，当开关S 1闭合S 2断开，甲、乙为电流表时，两表示数之比是I 甲：I 乙=2：5，则R 1：R 2= ；当开关S 1、S 2闭合，甲、乙两表为电压表时，两表示数之比U 甲：U 乙= ，R 1、R 2消耗的电功率之比为P 1：P 2= ．19．如图所示实验中，我们看到塞子从试管口跳出，这是由于水蒸气对塞子 ，水蒸气的 能转化成塞子的 能．20．请将“力”的概念图补充完整．三、作图与简答题（21题2分，22题6分，共8分）21．如图所示，从S 点发出的一条光线，经平面镜反射后，其反射光线恰好通过P 点．请你作出这条入射光线并完成光路图．22．影响熔点的因素晶体的熔点并不是固定不变的，很多因素会影响晶体的熔点．例如：在盛有小冰块的烧杯里放些盐并搅拌，冰的炫点就会低于零摄氏度．海水冬天结冰的温度比河水低就是因为海水中溶有盐．寒冷的冬天，在汽车发动机的水套中加一些甘油作为抗凝剂，即使温度低于零下二、三十摄氏度，水套中的水也不会凝固．合金可以看做混有杂质的金属，所以合金的熔点比组成合金的每一种金属的熔点都要低．又如：将一根两瑞桂有重物的细金属丝挂在冰块上（如图甲所示），金属丝下的冰块熔化，说明增大压强可以使冰熔化．金属丝通过后，冰的熔点又升高了，熔化成的水又凝固成冰，这样，金属丝就可以轻松穿过冰块而不留缝隙．阅读上文，回答下列问题．（1）概括写出影响晶体熔点的因素．（2）试着运用上文提到的知识解析滑冰鞋上冰刀（如图乙）的作用．四、实验探究题（23题6分，24题8分，25题8分，共22分）23．如图所示是“探究凸透镜成像”实验的装置．实验时，先调节烛焰、凸透镜，光屏三者的中心大致在同一高度上，然后不断改变蜡烛到凸透镜的距离，并移动光屏的位置，得到的实验数据如表．（2）实验过程中，观察到随着蜡焰位置的变化，像的变化有两个转折点，分析表中数据据认为这两个转折点的位置在何处？它们分别是像的哪种变化过程的转折点？24．在探究“浮力的大小与什么因素有关”的实验中，小明同学和他的同伴们进行了如图所示的一系列实验，实验中的铜块与铝块体积相同，实验数据在图中已列出．（1）图①③④三次实验是为了探究浮力的大小与哪个因素的关系？（2）分析①②④⑥四次实验得到的结论是什么？（3）为探究浮力大小跟物体浸没在液体中深度的关系，应选哪几次实验分析比较？（4）根据有关实验数据，你得到的盐水的密度是多少？25．在“电阻一定时，探究电流与电压关系”的实验中，小红把定值电阻、电流表、电压表、滑动变阻器、开关和电源连成如图甲所示的电路．正准备实验时，同组的小明检査发现，电路连接有错误，他改接了一根导线，使电路连接正确．（1）请你把接错的那一根导线找出来并打上“×”，再画出正确的电路连接．（2）电路改正后，小明通过实验得到的数据如表：（3）分析归纳，你有什么发现？写出你的发现．五、计算题（26题10分，27题10分，共20分）26．某课外科技小组的同学对自动冲水装置进行了研究（如图所示）．该装置主要由水箱、浮球B、盖板C和一个可以绕O点自由转动的硬杆OB构成，AC为连接硬杆与盖板的细绳．随着水位的上升，盖板C所受的压力和浮球B所受的浮力均逐渐增加，当浮球B刚好浸没到水中时，硬杆OB处于水平状态，盖板C恰好被打开，水箱中的水通过排水管排出．经测量浮球B的体积为1×10﹣3m3，盖板的横截面积为6×10﹣3m2，O点到浮球球心的距离为O（g=10N/kg）点到A点距离的3倍．不计硬杆、盖板以及浮球所受的重力以及盖板的厚度．求：（1）水箱内所能注入水的最大深度；（2）在你以上的计算中忽略了硬杆、盖板以及浮球的重力，如果考虑它们的重力，你认为设计时应采取哪些措拖可保证自动冲水装置正常工作？（写出一种措施即可）27．图甲为自动调温电熨斗，图乙为其简化的电路图，图丙为温控开关，温控开关是由长和宽都相同的铜片和铁片紧紧地铆在一起做成的，受热时，由于铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高弯曲得越明显．双金属片触点A与弹性钢片上的触点B原来是相通的，通电后，指示灯L亮（R为限流电阻），发热板发热，使金属底板温度升高．当温度升高到设定温度时，A、B触点分离，电路断开，底板的温度不在升高，随着温度的降低，双金属片逐渐恢复原状，A、B触点又重新接触，电路再次接通，底板的温度又开始升高，从而实现自动控温的目的．（1）该电熨斗的温控开关是依据什么物理知识制成的？（2）不同织物需要不同的熨烫温度，若需要较高的熨烫温度应如何调节调温旋钮？（3）若指示灯L采用“3V 0.03W”的小灯泡，那么限流电阻R多大才能使小灯泡正常工作？（4）发热板的额定功率为1000W，则发热板的电阻多大？若要使金属底板的温度由20℃升高到220℃至少需要多长时间？（金属底板的质量为1kg，比热容为0.4×103J/（kg℃），不计热量损失）2016年山东省烟台市中考物理试卷参考答案与试题解析一、选择题（每小题的四个选项中，只有一个是正确的，每小题2分，共20分）1．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼道理的是（）A．B．C．D．【解答】解：水中鱼反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像．所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到；如图所示：由此可知，B、D选项光的传播方向错误，A选项折射角等于入射角，故错误，只有C选项正确．故选C．2．在如图所示的电路中，根据小磁针静止时的指向可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极【解答】解：通电螺丝管内部中间的小磁针，静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，则c端为电源的正极，d端为负极，内部的磁场由b指向a，则a端是通电螺线管的N极，故A正确，BCD错误．故选A．3．图中的实验中不能揭示流体压强与流速关系的实验是（）A．B．C．D．【解答】解：A、将一个乒乓球对着漏斗的细管处，对准漏斗细管口用力向下吹气，因为乒乓球上方的空气流速大，压强小，乒乓球下方的空气流速小，压强大，乒乓球受到一个竖直向上的压力差，所以乒乓球紧贴在漏斗上．能揭示流体压强与流速关系．故A不符合题意．B、用吸管吸饮料时，嘴内的气压小于外界大气压，饮料在大气压力作用下被压入嘴中，利用了大气压，不能揭示流体压强与流速的关系．故B符合题意．C、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来．能揭示流体压强与流速关系．故B不符合题意．D、把吸管一端放进水里，从另一端用力水平吹气时，直管上方的空气流速大，压强小，直管中的水在大气压强的作用下从竖管中涌出．能揭示流体压强与流速关系．故D不符合题意．故选B．4．图为小车载着木块向右运动过程中发生的现象，下列判断正确的是（）A．都是在小车突然停止时发生B．都是在小车突然起动时发生C．图甲所示的现象是小车在运动中突然停止或突然加速时发生D．图乙所示的现象是小车在运动中突然停止或突然减速时发生【解答】解：甲图：木块与小车一起运动，当小车突然加速或启动时，下端受摩擦力随车加速，木块上端仍保持原来的静止或低速状态，使得木块向后倾倒；乙图：木块与小车一起运动，当小车突然减速或停止时，下端受摩擦力随车减速，木块上端仍保持原来的运动状态，使得木块向前倾倒．综上分析可知，选项ABC 错误，D 正确故选D ．5．生活中常把碗放在锅里的水中蒸食物．如图所示．当锅里的水沸腾以后，碗中的水 （ ）A ．同时沸腾B ．稍后也沸腾了C ．温度达到沸点，不会沸腾D ．温度低于沸点，不会沸腾【解答】解：锅里的水达到沸点后继续吸热会沸腾，但温度不再改变，所以，碗内水的温度等于水的沸点，但碗内的水不能继续吸热，不会沸腾，故ABD 错误、C 正确．故选C ．6．如图所示的是a 、b 两种物质的质量m 与体积V 的关系图象．由图象可知，a 、b 两种物质的密度ρa 、ρb 和水的密度ρ水之间的关系是（ ）A ．ρb ＞ρ水＞ρaB ．ρb ＞ρa ＞ρ水C ．ρ水＞ρa ＞ρbD ．ρa ＞ρ水＞ρb【解答】解：由图象可知，当V a =V b 时，m a ＞m b ，所以ρa ＞ρb ；ρa ===2×103kg/m 3＞ρ水；ρb ===0.5×103kg/m 3＜ρ水．故选D ．7．如图所示是跳水运动员跳板跳水时的情景，跳板跳水运动有起跳、腾空、落水几个阶段，若不计空气阻力，从腾空到落水的过程中（ ）A ．动能增加，机械能增加B ．重力势能减小，机械能减少C ．动能先减小后增大，机械能不变D ．重力势能先减少后增大，机械能不变【解答】解：运动员上升过程中质量不变，速度减小，动能减小；质量不变，高度增大，重力势能增大；达到最高点动能为零．在下降的过程中，质量不变，速度增大，高度减小，动能增大，重力势能减小． 在整个过程中，若不计空气阻力，机械能是守恒的，机械能不变．故选C ．8．如图所示电路中，电源两端电压保待不变，R 1为定值电阻，R 2为滑动变阻器．闭合开关S 后，滑动变阻器滑片P 自b 向a 移动的过程中（ ）A ．电压表V 1的示数变大，电路消耗的总功率变小B ．电压表V 2的示数不变，电路消耗的总功率变大C ．电流表A 的示数变大，电压表V 1的示数与电流表A 的示数之比变大D ．电流表A 的示数变大，电压表V 2的示数与电流表A 的示数之比变大【解答】解：由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流．因电源两端电压保待不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自b向a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可得，电路中的电流变大，即电流表的A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V1的示数变小，电压表V2的示数不变，电流表的A的示数变大，所以，电压表V1的示数与电流表A的示数之比变小，电压表V2的示数与电流表A的示数之比变小，故CD错误；由P=UI可得，电路消耗的总功率变大，故B正确．故选B．9．某同学按照图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（）A．灯泡被短路B．灯泡的灯丝断了C．灯泡与灯座接触不良D．灯泡的实际功率比额定功率小得多【解答】解：A、灯泡被短路后，电流表指针偏转，电压表的正负接线柱不能与电源两极相连，因此电压表指针不偏转，故A不符合题意；BC、灯泡的灯丝断了或灯泡与灯座接触不良时，电路为断路，电流表指针不偏转，电压表的正负接线柱与电源两极相连，因此电压表指针偏转，故B不符合题意；D、当灯泡的实际功率比额定功率小得多时，灯泡不发光，此时电路中有电流，但比较小，即电流表、电压表指针都有偏转，故D符合题意．故选D．10．用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相间的高度．若用η甲、η乙表示甲、乙两滑轮组的机械效率，W 甲、W 乙表示拉力所做的功（不计绳重与摩擦），则（ ）A ．η甲=η乙，W 甲=W 乙B ．η甲＞η乙，W 甲＞W 乙C ．η甲＜η乙，W 甲＜W 乙D ．η甲＞η乙，W 甲＜W 乙【解答】解：此题中，钩码的重力相同，钩码上升的高度相同，据W 有=Gh 可知，所做的有用功相同；此时对动滑轮做的功是额外功，不计绳子和摩擦，滑轮相同，即额外功相同，即W 额是相同的，据W 总=W 有+W 额可知，所以W 总是相同的，故拉力做的功相同，即W 甲=W 乙，机械效率η=×100%，故也是相同的，即η甲=η乙．故选A ．二、填空题（每小题3分，共30分）11．1820年，丹麦物理学家奥斯特第一个揭示了电和磁之间的联系，他发现了 电生磁 ，英国物理学家 法拉第 经过10年的探索，于1831年发现了 电磁感应 现象，继而人们发明了各种发电机，开辟了人类大规模使用电能的时代．【解答】解：（1）奥斯特实验表明，通电导线的周围存在磁场，即电生磁，是由丹麦物理学家奥斯特于1820年最早发现的；（2）英国物理学家法拉第经过10年的探索，于1831年发现了发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能．故答案为：电生磁；法拉第；电磁感应．12．洗衣机、电冰箱等用电器需要使用三线插头，其中一条接 火线 （常标有L ），一条接 零线 （常标有N ）．第三条标有E ，标有E 的导线和用电器的 金属外壳 相连．【解答】解：家庭电路中，带有金属外壳的用电器和大功率用电器要使用三线插头，其中一条接火线，常标有L，一条接零线，常标有N．第三条标有E，标有E的导线和用电器的金属外壳相连，最终通过插座与大地相连．故答案为：火线；零线；金属外壳．13．远程信息传递技术已经广泛应用于我们的生活．例如：地面卫星控制中心是利用电磁波向“嫦娥三号”传递指令的；倒车雷达利用超声波来判断到障碍物的距离；家用电视遥控器是靠红外线实现对电视机的控制的．（选填“电磁波”、“超声波”、“紫外线”、“红外线”、“可见光”）【解答】解：电磁波可以在真空中传播，所以地面控制卫星是通过电磁波传递信息的；而倒车雷达是利用回声定位的原理工作的，所以用的是超声波；对于遥控器是靠红外线控制电视的，因为其穿透力比较强．故答案为：电磁波；超声波；红外线．14．如图所示，将手机置于的玻璃罩内，拨打该手机号码并把罩内的空气用抽气机抽走，抽气过程中所听到的铃声逐渐减小，最后几乎听不到声音，但手机屏幕上始终有来电显示，这说明声音不能在真空中传播，电磁波可以在真空中传播．【解答】解：据题意可知，此时向外抽气，听到的铃声越来越小，即我们可以推测出声音传播需要介质，就真空不能传声；而手机是靠电磁波传递信息的，随着抽气，不影响手机接收信号，即说明电磁波传播不需要介质，可以在真空中传播．故答案为：声音不能在真空中传播，电磁波可以在真空中传播．15．如图所示是小明同学所拍摄的一幅海边风景照片．由照片所示的情景，可以分析判断出甲船的运动状态是向左行驶，且速度大于风速，乙船的运动状态可能是静止、向右行驶、向左行驶且速度小于风速．【解答】解：由图可知，山上的小旗向左飘，则风从右往左吹，若甲船静止，则小旗向左飘，若甲船向右行驶，则小旗也向左飘，若甲船向左行驶，且速度小于风速时，小旗也向左飘，若甲船向左行驶，且速度大于风速时，小旗向右飘，故甲船的运动状态是向左行驶，且速度大于风速；同理，若乙船静止，则小旗向左飘，若乙船向右行驶，则小旗也向左飘，若乙船向左行驶，且速度小于风速时，小旗也向左飘，若乙船向左行驶，且速度大于风速时，小旗向右飘，故乙船的运动状态可能是：静止，向右行驶，向左行驶，且速度小于风速．故答案为：向左行驶，且速度大于风速；静止、向右行驶、向左行驶且速度小于风速．16．自行车是我们熟悉的交通工具，从自行车的结构和使用来看，它涉及到不少有关摩擦的知识．例如：轮胎上刻有花纹，是通过增大接触面的粗糙程度来增大摩擦的：刹车时用力捏闸，是通过增大压力来增大摩擦的；滚动轴承的内外圈之间装有钢球或钢柱，是通过用滚动代替滑动来减小摩擦的．【解答】解：轮胎上刻有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；刹车时用力捏闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；滚动轴承的内外圈之间装有钢球或钢柱，是用滚动代替滑动来减小摩擦．故答案为：增大接触面的粗糙程度；增大压力；用滚动代替滑动．17．如图所示，一束太阳光通过三梭镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫光的色散；如果在白色光屏前放置﹣块红色玻璃，我们在白屏上能看到红光；如果将白色光屏换成绿色纸板．我们能看到绿光．【解答】解：（1）当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；（2）如果在白屏与棱镜之间竖直放一块红色玻璃，红色玻璃只能透过红光，则白屏上其他颜色的光消失，只留下红色．在如果将白色光屏换成绿色纸板，白屏上只在原来出现绿光的地方出现一条绿色光带；我们能看到绿色．因为绿色纸板只能反射绿光．故答案为：光的色散；红光；绿光．18．在如图所示的电路中，电源电压保持不变，当开关S 1闭合S 2断开，甲、乙为电流表时，两表示数之比是I 甲：I 乙=2：5，则R 1：R 2= 2：3 ；当开关S 1、S 2闭合，甲、乙两表为电压表时，两表示数之比U 甲：U 乙= 5：3 ，R 1、R 2消耗的电功率之比为P 1：P 2= 2：3 ．【解答】解：（1）当开关S 1闭合S 2断开，甲、乙为电流表时，R 1和R 2并联，甲电流表测R 2支路的电流，乙电流表测干路电流；因并联电路中干路电流等于各支路电流之和，所以，通过两电阻的电流之比：===，因并联电路中各支路两端的电压相等，所以，由I=可得，两电阻的阻值之比：===；（2）当开关S 1、S 2闭合，甲、乙两表为电压表时，R 1与R 2串联，甲电压表测电源的电压，乙电压表测R 2两端的电压，因串联电路中各处的电流相等，所以，两电阻两端的电压之比：===，因串联电路中总电压等于各分电压之和，所以，两电压表的示数之比：===，R 1、R 2消耗的电功率之比：。

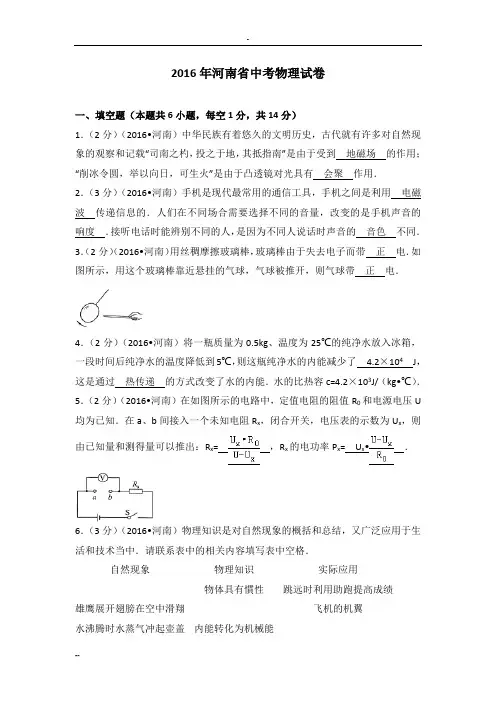

2016年河南省中考物理试卷含答案及详细解析
2016年河南省中考物理试卷一、填空题（本题共6小题，每空1分，共14分）1．（2分）（2016•河南）中华民族有着悠久的文明历史，古代就有许多对自然现象的观察和记载“司南之杓，投之于地，其抵指南”是由于受到地磁场的作用；“削冰令圆，举以向日，可生火”是由于凸透镜对光具有会聚作用．2．（3分）（2016•河南）手机是现代最常用的通信工具，手机之间是利用电磁波传递信息的．人们在不同场合需要选择不同的音量，改变的是手机声音的响度．接听电话时能辨别不同的人，是因为不同人说话时声音的音色不同．3．（2分）（2016•河南）用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带正电．4．（2分）（2016•河南）将一瓶质量为0.5kg、温度为25℃的纯净水放入冰箱，一段时间后纯净水的温度降低到5℃，则这瓶纯净水的内能减少了 4.2×104J，这是通过热传递的方式改变了水的内能．水的比热容c=4.2×103J/（kg•℃）．5．（2分）（2016•河南）在如图所示的电路中，定值电阻的阻值R0和电源电压U 均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=U x•．6．（3分）（2016•河南）物理知识是对自然现象的概括和总结，又广泛应用于生活和技术当中．请联系表中的相关内容填写表中空格．自然现象物理知识实际应用物体具有慣性跳远时利用助跑提高成绩雄鹰展开翅膀在空中滑翔飞机的机翼水沸腾时水蒸气冲起壶盖内能转化为机械能二、选择题（本题共8小题，每小题2分，共16分．第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）7．（2分）（2016•河南）如图所示是某种物质温度随时间变化的图象．该图象描述的过程可能是（）A．蜡的熔化B．海波的熔化C．水的凝固D．玻璃的凝固8．（2分）（2016•河南）如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱9．（2分）（2016•河南）下列说法正确的是（）A．物理学规定正电荷定向移动的方向为电流方向B．导体的电阻由导体的长度、横截面积和电压决定C．导线用铜制造是利用了铜具有较好的导热性D．遥感卫星利用物体辐射的紫外线拍摄地面情况10．（2分）（2016•河南）如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光11．（2分）（2016•河南）如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h．不考虑温度的影响，把这个自制气压计从山下移到山上后（）A．h增大，瓶内气压大于外界气压B．h减小，瓶内气压大于外界气压C．h增大，瓶内气压小于外界气压D．h减小，瓶内气压小于外界气压12．（2分）（2016•河南）如图所示，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块漂浮，静止后溢出的液体质量为m1；当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块沉底，静止后溢出的液体质量为m2．则物块的密度为（）A．B．C．D．13．（2分）（2016•河南）如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动．下列选项中属于平衡力的是（）A．木块受的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力14．（2分）（2016•河南）在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小．将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（）A．螺线管左端为S极，右端为N极B．当R1的滑片向左滑动时，电压表示数减小C．当R1的滑片向右滑动时，电流表示数增大D．在螺线管中插入铁芯，电压表示数减小三、作图题（本题共2小题，每小题2分，共4分）15．（2分）（2016•河南）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．16．（2分）（2016•河南）如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图．四、实验探究题（本题共3小题，第17题4分，第18题6分第19题8分，共18分）17．（4分）（2016•河南）测量是生活和学习中一项基本技能．（1）如图1所示，用刻度尺测量铅笔的长度，读数为12.02cm．一次测量可能误差较大，为了减小误差，应当多次测量求平均值．（2）如图2所示，用体温计测量体温，该体温计的分度值是0.1℃，体温计的示数是37.3℃．18．（6分）（2016•河南）实验小组的同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”．将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离．（1）本实验使钢球获得动能的操作方法是将钢球从某一高度由静止释放，钢球动能的大小是通过观察木块运动的距离来判断的．实验次数钢球质量/g钢球下摆高度/cm木块滑行距离/cm1202020240205836020（2）从表中数据可以看出，他们让质量不同的钢球从相同高度摆下，使钢球到达竖直位置的速度相同，从而探究动能与质量的关系．（3）在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度．你认为应当采用甲同学的建议．（4）由上述实验数据和现象可得出结论：在速度一定时，质量越大动能越大．19．（8分）（2016•河南）小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是C（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是A或B（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：I C=I A+I B（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：换上规格不同的灯泡多次实验．位置A B C电流/A0.300.240.54（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．五、综合应用题（本题共2小题，每小题9分，共18分）20．（9分）（2016•河南）在“大力士”比赛中，需要把一质量m=400kg，边长l=lm，质量分布均匀的立方体，利用翻滚的方法沿直线移动一段距离，如图所示．g取10N/kg．求：（1）立方体静止时对水平地面的压强；（2）翻滚立方体时，使立方体一边刚刚离开地面，所用最小力F的大小；（3）“大力士”用翻滚的方法使立方体沿直线移动了10m，用时20s，“大力士”克服立方体重力做功的功率．21．（9分）（2016•河南）某款新型电动汽车的性能参数如表所示，请回答下列问题．（1）电动机是电动汽车的核心部件，电动机正常工作时，电能转化为机械能，电动机的工作原理是通电线圈在磁场中受力转动．（2）电动机正常工作时，通过线圈的电流是多大？（3）同类型号的燃油汽车在同等条件下百公里消耗汽油为10L，请通过计算比较两种汽车的百公里能耗，并说明能耗不同的主要原因．汽油的密度ρ=0.7×103kg/m3，汽油的热值q=4.6×107J/kg．（4）汽车在某段公路上匀速行驶时，进入某超声测速区域，如图所示．当该车运动到距测速仪370m时，测速仪向该车出一超声波信号，2s后收到从车返回的信号，超声波在空气中传播速度为340m/s，求该车的速度．工作电压400V电动机功率40kW百公里耗电量15kW•h2016年河南省中考物理试卷参考答案与试题解析一、填空题（本题共6小题，每空1分，共14分）1．（2分）（2016•河南）中华民族有着悠久的文明历史，古代就有许多对自然现象的观察和记载“司南之杓，投之于地，其抵指南”是由于受到地磁场的作用；“削冰令圆，举以向日，可生火”是由于凸透镜对光具有会聚作用．【考点】C8：地磁场；B4：凸透镜的会聚作用．【专题】12 ：应用题；514：透镜及其应用；551：磁现象、电生磁．【分析】（1）地球周围存在磁场，叫做地磁场，地磁北极在地理南极附近，地磁南极在地理北极附近；（2）凸透镜对光线有会聚的作用；【解答】解：地球周围存在磁场，叫做地磁场，“司南之杓，投之于地，其抵指南”是由于受到地磁场的作用；“削冰令圆，举以向日，可生火”，即此时所削的冰相当于一个凸透镜，即由于凸透镜对光具有会聚作用．所以会在太阳下产生火．故答案为：地磁场；会聚．【点评】知道地磁场的作用和凸透镜对光线的会聚作用是解决该题的关键．2．（3分）（2016•河南）手机是现代最常用的通信工具，手机之间是利用电磁波传递信息的．人们在不同场合需要选择不同的音量，改变的是手机声音的响度．接听电话时能辨别不同的人，是因为不同人说话时声音的音色不同．【考点】D2：电磁波的传播；9I：音调、响度与音色的区分．【专题】12 ：应用题；31 ：定性思想；553：信息的传递．【分析】（1）电磁波既能传递信息又能传递能量，手机间通话就是利用了电磁波的反射和接收；（2）声音的特征有三个，即音调、响度、音色；改变音量是改变了声音的响度；（3）不同人发出声音的音色是各不相同的，根据这点可判断来电的是熟人还是陌生人；【解答】解：（1）用手机打电话时，是利用电磁波的发射和接收来完成信息的传递；（2）响度指声音的大小（或强弱）；手机选择不同的音量，改变音量是改变了声音的响度，不同音量产生声音的音调和音色是不变的；（3）音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同；接听电话时，一般能够知道对方是熟人还是陌生人，判断的主要依据就是声音的音色不同；故答案为：电磁波；响度；音色．【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同；手机间通话利用了电磁波的发射和接收3．（2分）（2016•河南）用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带正电．【考点】H9：物体带电情况的判断．【专题】12 ：应用题；531：电流和电路．【分析】（1）自然界存在两种电荷，正电荷和负电荷．用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电．（2）同种电荷相互排斥，异种电荷相互吸引．【解答】解：用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电．因为同种电荷相互排斥，而玻璃棒靠近悬挂的气球，气球被推开，则气球与玻璃棒带同种电荷，都带正电．故答案为：正；正．【点评】掌握正电荷和负电荷的规定，掌握电荷间的作用，是解答本题的关键．4．（2分）（2016•河南）将一瓶质量为0.5kg、温度为25℃的纯净水放入冰箱，一段时间后纯净水的温度降低到5℃，则这瓶纯净水的内能减少了 4.2×104J，这是通过热传递的方式改变了水的内能．水的比热容c=4.2×103J/（kg•℃）．【考点】GG：热量的计算；GA：热传递改变物体内能．【专题】12 ：应用题；524：比热容、热机、热值．=cm△t 【分析】知道水的质量、水的比热容、水的温度变化，利用吸热公式Q吸求水放出的热量；这些热量是由水传递给冰箱内的空气，是利用热传递这种方式改变物体内能的．【解答】解：水放出的热量：Q吸=cm△t=4.2×103J/（k g•℃）×0.5kg×（25℃﹣5℃）=4.2×104J；这是通过热传递的方式改变水的内能的．故答案为：4.2×104；热传递．【点评】本题考查了热量的计算、改变内能的方法，密切联系生活，属于中考的热点．5．（2分）（2016•河南）在如图所示的电路中，定值电阻的阻值R0和电源电压U 均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=U x•．【考点】JA：电功率的计算；IH：欧姆定律的应用．【专题】43 ：推理法；53 ：电路和欧姆定律．【分析】（1）根据欧姆定律和串联电路的电压、电流规律，可从R=入手，推导出电阻大小的表达式；（2）同样根据欧姆定律和串联电路的电压、电流规律，可从P=UI入手，推导出电功率的表达式．【解答】解：（1）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，由欧姆定律I=得：R x====；（2）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，则电路中的电流I==，由P=UI得R x的电功率：P x=U x I=U x•．故答案为：；U x•．【点评】本题主要考查了对欧姆定律、串联电路的电流和电压规律，以及对电功率公式的灵活掌握，有一定难度．6．（3分）（2016•河南）物理知识是对自然现象的概括和总结，又广泛应用于生活和技术当中．请联系表中的相关内容填写表中空格．自然现象物理知识实际应用物体具有慣性跳远时利用助跑提高成绩雄鹰展开翅膀在空中滑翔飞机的机翼水沸腾时水蒸气冲起壶盖内能转化为机械能【考点】6L：惯性；8K：流体压强与流速的关系；G9：做功改变物体内能．【专题】24 ：开放题；5AA：其他综合题．【分析】根据表格内容，结合所学物理知识分析解答，此题属于开放性题目，答案不唯一．【解答】解：（1）跳远时助跑，是利用惯性提高成绩，在生活中惯性的例子很多，如运动员到达终点后不能马上停下来，用手拍打衣服上的灰尘，灰尘会落下等．（2）雄鹰翅膀上表面附近的空气流速大于下表面附近的空气流速空气的流速，因而上表面气体的压强小于下表面气体的压强，翅膀上下方所受到的压力差形成向上的升力，使雄鹰能在空中滑翔．蕴含的物理知识是流体压强和流速的关系，流体的压强跟流速有关，流速越大，压强越小．据此设计了飞机的机翼．（3）水沸腾时水蒸气冲起壶盖，内能转化为机械能，据此发明了热机．故答案为：运动员到达终点后不能马上停下来；流体的压强跟流速有关，流速越大，压强越小；热机．【点评】此题考查惯性、流体压强和流速的关系、做功改变物体的内能，具有较强的综合性，难度适中，属于中档题．二、选择题（本题共8小题，每小题2分，共16分．第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）7．（2分）（2016•河南）如图所示是某种物质温度随时间变化的图象．该图象描述的过程可能是（）A．蜡的熔化B．海波的熔化C．水的凝固D．玻璃的凝固【考点】1C：熔化和凝固的温度—时间图象．【专题】4B ：图析法；5A1：图像综合题．【分析】根据原图的曲线走向，可以首先判断出此图是某物体的熔化过程，而只有晶体才有熔点，可根据上述分析判断出正确的选项．【解答】解：由图知：总体趋势，温度随时间的增加而升高，所以是熔化过程；可以排除CD；在温度变化过程中，有一条平行于横轴（时间）的线段，说明在此段时间内温度没有发生变化，所以此时间的温度值即为该物体的熔点，而只有晶体才有熔点，可以排除A；故选B．【点评】此题不但要根据图象判断出是熔化还是凝固现象，还要了解海波是晶体有熔点而蜡是非晶体没有熔点．8．（2分）（2016•河南）如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱【考点】BA：近视眼的成因与矫正办法；BB：远视眼的成因与矫正办法．【专题】34 ：比较思想；514：透镜及其应用．【分析】（1）近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况．近视眼佩戴凹透镜进行矫正．（2）远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正．【解答】解：甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有会聚作用的凸透镜来矫正．乙图的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以乙图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正．综上所述，只有选项B说法是正确的．故选B．【点评】图示来源于课本，分别表示了远视眼和近视眼的成因的光路图．明确近视眼与远视眼的成因是解决此题的关键．9．（2分）（2016•河南）下列说法正确的是（）A．物理学规定正电荷定向移动的方向为电流方向B．导体的电阻由导体的长度、横截面积和电压决定C．导线用铜制造是利用了铜具有较好的导热性D．遥感卫星利用物体辐射的紫外线拍摄地面情况【考点】HE：电流的方向；AT：红外线；IA：影响电阻大小的因素．【专题】12 ：应用题；5AA：其他综合题．【分析】（1）物理学上规定正电荷定向移动的方向为电流方向；负电荷定向移动方向与电流方向相反；（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关；（3）导线用铜制造是利用了铜具有较好的导电性；（4）红外线的穿透力强，故据此分析即可判断．【解答】解：A、据课本可知，物理学规定正电荷定向移动的方向为电流方向，故A正确；B、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻与导体两端电压和电流无关；故B错误；C、导线用铜制造是利用了铜具有较好的导电性，故C错误；D、红外线的穿透力强，遥感卫星利用物体辐射的红外线拍摄地面情况，故D错误；故选A．【点评】此题考查了电流方向的判断、电阻的性质、导体材料的特点和红外线的应用，是一道综合题．10．（2分）（2016•河南）如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光【考点】IO：家庭电路的连接．【专题】12 ：应用题；531：电流和电路．【分析】（1）家庭电路中，各插座和各家用电器之间都是并联的．（2）试电笔接触火线时，氖管会发光；（3）开关控制灯泡时，开关要接在灯泡和火线之间．且三孔插座是“左零右火上接地”（4）对于两孔插座是：左零右火．【解答】解：A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D 错误；故选C．【点评】掌握家庭电路中三孔插座、两孔插座、开关、灯泡的接法，并理解各种接法的原因．11．（2分）（2016•河南）如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h．不考虑温度的影响，把这个自制气压计从山下移到山上后（）A．h增大，瓶内气压大于外界气压B．h减小，瓶内气压大于外界气压C．h增大，瓶内气压小于外界气压D．h减小，瓶内气压小于外界气压【考点】8G：大气压强与高度的关系．【专题】58 ：压强和浮力；582：气体的压强、流体压强与流速的关系．【分析】瓶内封闭气体压强p等于大气压p0与玻璃管内水柱产生的压强之和大于外界大气压，而随着高度的增加，大气压降低，所以玻璃管内的水柱上升，h 增大．【解答】解：因为瓶内封闭气体压强p等于大气压p0与玻璃管内水柱产生的压强之和（大于外界大气压），即p=p0+ρgh，h为玻璃管内水柱的高度；当把它从山下拿到山上时，由于大气压随着高度的增加而减小，瓶内气体压强p不变，而大气压p0变小，所以h应变大，玻璃管中水柱的高度上升．故选A．【点评】此题考查了关于大气压随着高度的变化，其解题关键就是：海拔升高，气压减小．12．（2分）（2016•河南）如图所示，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块漂浮，静止后溢出的液体质量为m1；当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块沉底，静止后溢出的液体质量为m2．则物块的密度为（）A．B．C．D．【考点】2A：密度的计算．【专题】11 ：计算题；4C ：方程法；563：密度及其应用．【分析】根据物体漂浮，浮力等于重力列出物块所受浮力与重力的表达式，可得其密度表达式①；物体沉底，排开液体的体积等于物体的体积，根据浮力等于排开液体的重力和F浮=ρ液gV排列出所受浮力表达式，可得其体积的表达式②，将②代入①即可求出物块的密度．【解答】解：设物块的密度为ρ，体积为V，根据G=mg和ρ=可得物块的重力G=ρVg，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块受到的浮力F浮1=m1g，物块漂浮，则F浮1=G，即m1g=ρVg，有：ρ=①当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块受到的浮力F浮2=m2g，物块沉底，则F浮2=ρ2gV排=ρ2gV，即m2g=ρ2gV，有：V=②将②代入①可得，ρ=ρ2．故选D．【点评】此题考查密度的计算，涉及到阿基米德原理、物体浮沉条件及其应用、重力、密度公式的应用，具有较强的综合性，题目难度适中，适合学生训练，属于中档题．13．（2分）（2016•河南）如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动．下列选项中属于平衡力的是（）A．木块受的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力【考点】6R：平衡力的辨别．【专题】31 ：定性思想；57 ：运动和力．【分析】判断两个力是否是一对平衡力，要看它们是否同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反．【解答】解：A、木块受的重力与木块受的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故A正确；B、地面受的摩擦力与木块受的摩擦力，作用在不同的物体上，不是一对平衡力，故B错误；C、木块受的拉力与木块受的摩擦力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故C正确；D、木块受的重力与木块对地面的压力，作用在不同的物体上，不是一对平衡力，故D错误．故选AC．【点评】解答此类题的关键是必须要牢记二力平衡的四个条件，判断时缺一不可．14．（2分）（2016•河南）在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小．将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（）A．螺线管左端为S极，右端为N极B．当R1的滑片向左滑动时，电压表示数减小C．当R1的滑片向右滑动时，电流表示数增大D．在螺线管中插入铁芯，电压表示数减小【考点】IZ：电路的动态分析．。
上海市2016年中考物理试卷及答案解析(word版)
2016年上海市中考物理试卷一、选择题（每小题2分，共16分）1．下列粒子中，带负电的是（）A．电子 B．中子 C．质子 D．核子2．我们能分辨女高音、女中音，这主要是根据声音有不同的（）A．响度 B．音调 C．音色 D．振幅3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程4．下列各种单色光中，属于三原色光之一的是（）A．紫光 B．红光 C．橙光 D．黄光5．汽车发动机常用水做冷却剂，主要是因为水的（）A．比热容较大 B．比热容较小 C．密度较大 D．密度较小6．某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A．3厘米 B．13厘米 C．23厘米 D．33厘米7．将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（）A．F1可能大于G B．F2可能小于G C．F1一定大于F2D．F1一定等于F28．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大二、填空题（共23分）9．家庭电路中，电视机与电灯是的（选择“串联”或“并联”）；电灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作3小时，耗电度．10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）．11．一壶水在炉火上加热，水温升高，其内能（选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过方式改变其内能的．2千克的水温度升高10℃，水吸收的热量为焦．[c水=4.2×103焦/（千克•℃）]．12．某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为安，这段时间内电流做功为焦，该导体两端电压改变为6伏时，其电阻为欧．13．质量为5千克的物体受到重力的大小为牛、方向，若该物体的体积为2×10﹣3米3，浸没在水中时受到浮力的大小为牛．14．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．①电路中的故障可能是；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是．15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数据回答问题：气压（帕）密度（千克/米3）温度（℃）93300 96000 101000 1040005 1.17 1.20 1.27 1.3010 1.15 1.18 1.25 1.2815 1.13 1.16 1.23 1.2620 1.11 1.14 1.21 1.24①当温度为5℃、气压为104000帕时，干燥空气的密度为千克/米3．②干燥空气的密度与气压的关系是：．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．三、作图题（共7分）16．在如图中，小球受到绳子的拉力F为2牛．用力的图示法画出拉力F．17．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．四、计算题（共26分）19．某物体做匀速直线运动，其s﹣t图象如图所示，求该物体的速度v．20．物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．21．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10﹣3m3的水，B受到的重力为250N，B的底面积为5×10﹣2m2．（1）求A中水的质量．（2）求B对水平地面的压强．（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h B′：h水为2：3，且B剩余部分对水平地面的压强等于水对容器A 底部的压强，求B的密度ρB．22．在如图所示的电路中，电源电压保持不变．闭合电键S后，电压表的示数为1伏，电流表的示数为0.1安．①求电阻R1的阻值．②在移动变阻器R2滑片P的过程中，当电阻R1两端的电压分别为U0、8U0时，变阻器R2的电功率相等，求电源电压U．五、实验题（共18分）23．实验室中，常用天平来测量物体的，测量时应将砝码放在天平的盘内．在如图中，弹簧测力计的量程为牛，读数为牛．24．在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、和阻力臂，为便于直接在杠杆上读出力臂的数值，应使杠杆在位置保持平衡．在“探究平明镜成像的特点”实验中，为了能够找到像的位置（选填“实”或“虚”），采用作为平面镜．25．为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的圆柱体A和B进行实验．如图所示，他们设法使圆柱体A逐步浸入水中，测量并记录其下表面到水面的距离h及水对容器底部的压强p，接着仅换用圆柱体B重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）．表一：圆柱体实验序号h（米）p（帕）圆柱体实验序号h（米）p（帕）AH为0.4米S为0.03米21 0 7000 BH为0.3米S为0.05米27 0 70002 0.10 7200 8 0.12 74003 0.20 7400 9 0.18 76004 0.40 7800 10 0.24 78005 0.50 7800 11 0.30 80006 0.60 7800 12 0.40 8000①分析比较实验序号数据中p和h的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，当h＜H时，p随h的增大而增大．②分析比较实验序号4、5与6或11与12数据中p和h的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，．③由实验序号3与8或4与10的数据及相关条件，发现两圆柱体浸入水的过程中，存在h不同而p相同的现象．若用圆柱体A、B进一步实验，请在表二中填入拟进行实验的数据，使每一组实验中水对容器底部的压强p相同．表二实验组号h A（米）h B（米）第Ⅰ组0.10第Ⅱ组0.1826．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻R、电流表、电压表（只有0﹣3伏档完好）、滑动变阻器（标有“20Ω 2A”字样）、电键以及导线若干．实验中，小华正确连接断路，且使变阻器接入电路中的电阻最大，闭合电键时电表示数如图（a）、（b）所示．小华的实验记录实验序号电压表示数（伏）电流表示数（安）1 1.4 0.302 ……3 ……①通过计算说明实验所用电源的电压．②小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入位置重新实验：（a）根据图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电阻最大，并简述理由．（b）根据小华重新实验中所记录的一组数据（见表），计算待测电阻R x的阻值（精确到0.1欧）．2016年上海市中考物理试卷参考答案与试题解析一、选择题（每小题2分，共16分）1．下列粒子中，带负电的是（）A．电子 B．中子 C．质子 D．核子【考点】分子和原子组成物质．【分析】据原子结构的相关基础知识可以确定带负电的微粒是哪一个．【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．故选A．2．我们能分辨女高音、女中音，这主要是根据声音有不同的（）A．响度 B．音调 C．音色 D．振幅【考点】音调、响度与音色的区分．【分析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；发声体不同发出声音的音色一般不同．【解答】解：女高音和女中音不同的主要是音调，是由于声带振动的频率不同引起的．故选B．3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选：C．4．下列各种单色光中，属于三原色光之一的是（）A．紫光 B．红光 C．橙光 D．黄光【考点】色光的三原色和颜料的三原色．【分析】彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．【解答】解：用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选B．5．汽车发动机常用水做冷却剂，主要是因为水的（）A．比热容较大 B．比热容较小 C．密度较大 D．密度较小【考点】水的比热容的特点及应用．【分析】水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等．【解答】解：汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高．故选A．6．某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A．3厘米 B．13厘米 C．23厘米 D．33厘米【考点】凸透镜成像规律及其探究实验．【分析】（1）凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．（2）实像用光屏能接到，虚像用光屏呈接不到．【解答】解：凸透镜的焦距为10厘米，像距v=30cm＞2f=2×10cm，则物体离该透镜的距离2f＞u＞f，即20cm＞u＞10cm，所以u=13cm符合题意．故选B．7．将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（）A．F1可能大于G B．F2可能小于G C．F1一定大于F2D．F1一定等于F2【考点】力与运动的关系．【分析】弹簧测力计拉着同一物体竖直向上运动时，竖下方向上物体受到拉力和重力作用，拉力和重力是一对平衡力．【解答】解：物体两次都做匀速直线运动，拉力等于重力，由于物体的重力相同，因此拉力相等，即F1=F2．故ABC错误，D正确．故选D．8．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大【考点】电路的动态分析．【分析】当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，然后判断选项得出答案．【解答】解：当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，因电源电压保持不变，所以，电压表V的示数不变，故A错误；因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，则电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小，故C正确、D错误．故选C．二、填空题（共23分）9．家庭电路中，电视机与电灯是的并联（选择“串联”或“并联”）；电灯工作时消耗的是电能；额定功率为0.5千瓦的用电器正常工作3小时，耗电 1.5度．【考点】串联电路和并联电路的辨别；电功率与电能、时间的关系．【分析】（1）并联电路中的用电器是互不影响的．（2）电流做功的过程就是消耗电能的过程；（3）据公式W=Pt计算即可得到电能．【解答】解：家庭电路中，电视机与电灯是互不影响的，所以是并联的关系；电灯工作时是电流做功的过程，也是消耗电能的过程；此时消耗的电能是：W=Pt=0.5kW×3h=1.5kW•h；故答案为：并联；电；1.5；10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的运动状态（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的运动（选填“运动”或“静止”），其重力势能增大（选填“增大”、“不变”或“减小”）．【考点】力的作用效果；参照物及其选择；动能和势能的大小变化．【分析】（1）力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改变指：物体方向的改变和物体速度的改变；（2）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；（3）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．【解答】解：（1）在力的作用下，球向上飞出过程中，运动方向和速度都发生了变化，也就是力改变了球的运动状态；（2）球在上升过程中，以地面为参照物，球与地面的位置发生了变化，所以球是运动的；（3）球向上运动的过程中，质量不变，速度减小、动能减少；但所处高度增加、重力势能增大．故答案为：运动状态；运动；增大．11．一壶水在炉火上加热，水温升高，其内能增大（选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过热传递方式改变其内能的．2=4.2×103焦/（千克千克的水温度升高10℃，水吸收的热量为8.4×104焦．[c水•℃）]．【考点】物体内能的改变；热传递改变物体内能；热量的计算．【分析】（1）内能与物体的质量、温度以及状态有关；（2）改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而热传递是能量的转移；（3）已知水的比热容、质量和升高的温度，可利用公式Q=cm△t计算水吸收的热量．【解答】解：当物体的状态和质量均不变时，温度升高，内能增加；因此一壶水在炉火上加热，水温升高，其内能增大；该过程是通过热传递改变水的内能的；水吸收的热量：Q=cm（t﹣t0）=4.2×l03J/（kg•℃）×2kg×10℃=8.4×104J．故答案为：增大；热传递；8.4×104．12．某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为0.3安，这段时间内电流做功为9焦，该导体两端电压改变为6伏时，其电阻为10欧．【考点】电量及其计算；欧姆定律的应用．【分析】已知10秒内通过某导体横截面的电荷量，根据I=求出通过的电流，根据欧姆定律求出导体的电阻，再根据W=UIt=UQ求出电流做的功．【解答】解：通过该导体的电流：I===0.3A；由I=可得，导体的电阻：R===10Ω；电流做的功：W=UIt=UQ=3V×3C=9J；因为导体的电阻与材料、长度以及横截面积有关，与导体两端电压以及通过的电流无关，因此当导体两端电压改变为6伏时，其电阻仍为10Ω．故答案为：0.3；9；10．13．质量为5千克的物体受到重力的大小为49牛、方向竖直向下，若该物体的体积为2×10﹣3米3，浸没在水中时受到浮力的大小为19.6牛．【考点】重力的计算；重力的方向；浮力大小的计算．【分析】①利用G=mg计算物体的重力，重力的方向总是竖直向下的；②物体浸没在水中时，排开水的体积等于其自身体积，根据阿基米德原理求出物体浸没时受到的浮力．【解答】解：①物体的重力：G=mg=5kg×9.8N/kg=49N，方向竖直向下；②它浸没在水中时受到的浮力：F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N．故答案为：49；竖直向下；19.6．14．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．①电路中的故障可能是R1开路或R1短路；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路．【考点】电流表、电压表在判断电路故障中的应用．【分析】已知电阻R1、滑动变阻器R2中仅有一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1断路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障．【解答】解：①若电阻R1开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表有示数；若电阻R1短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都有示数，两个表有示数；若滑动变阻器开路，电压表V1无示数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表有示数，只有一个表有示数；若滑动变阻器短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通过电阻R1的电流，也有示数，三个表都有示数；综上，电路中的故障可能是电阻R1开路或若电阻R1短路；②若电阻R1开路，电压表与变阻器串联，电压表V1示数始终接近电源电压，电流表无示数，电压表V为电源电压不变；若R1短路，电压表V1示数为0，电压表V示数为电源电压，而电压表测通过变阻器的电流，当移动R2滑片P时，由欧姆定律，电流表示数发生变化．所以，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路．故答案为：①R1开路或R1短路；②R1短路．15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数据回答问题：气压（帕）密度（千克/米3）温度（℃）93300 96000 101000 1040005 1.17 1.20 1.27 1.3010 1.15 1.18 1.25 1.2815 1.13 1.16 1.23 1.2620 1.11 1.14 1.21 1.24①当温度为5℃、气压为104000帕时，干燥空气的密度为 1.30千克/米3．②干燥空气的密度与气压的关系是：气压越大，密度越大．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度大于夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．【考点】密度与温度．【分析】空气的密度受气压、温度的影响明显，对数据进行分析后回答相关问题．【解答】解：由实验数据知，①当温度为5℃、气压为104000帕时，干燥空气的密度为1.30千克/米3；②当温度一定时，随气压的增大，空气密度逐渐增大，所以干燥空气的密度与气压的关系是：气压越大，密度越大；③当气压一定时，温度越高，空气密度越小；反之，温度越低，气压越大．所以该地区冬季干燥空气的密度大于夏季干燥空气的密度．故答案为：①1.30；②气压越大，密度越大；③大于．三、作图题（共7分）16．在如图中，小球受到绳子的拉力F为2牛．用力的图示法画出拉力F．【考点】力的示意图．【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上．在画力的图示时，一定要注意画出标度．【解答】解：可设标度为1N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为2N．故答案为：17．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．【考点】作光的反射光路图．【分析】①根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角．②要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．【解答】解：由图可知，入射角等于50°，根据光的反射定律可知，反射角也等于50°；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数．如图所示：18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【考点】通电螺线管的极性和电流方向的判断；磁感线及其特点．【分析】利用螺线管的左端为N极，结合磁感线的特点可以确定磁感线的方向．利用线圈的绕向和螺线管的N、S极，结合安培定则可以确定螺线管中电流的方向，进一步可以得到电源的正负极．【解答】解：螺线管的左端为S极，右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的右端为负极，左端为正极．如下图所示：四、计算题（共26分）19．某物体做匀速直线运动，其s﹣t图象如图所示，求该物体的速度v．【考点】速度与物体运动．【分析】从s﹣t图象中任意读出某一时间对应的路程或某一路程对应的时间，利用v=即可求解速度．【解答】解：由图可知，当t=6s时，物体通过的路程s=12m，则物体的速度：v===2m/s．答：该物体的速度v为2m/s．20．物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．【考点】功的计算；功率的计算．【分析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P=求出功率的大小．【解答】解：拉力做的功：W=Fs=30N×10m=300J，拉力的功率：P===60W．答：此过程中拉力做的功为300J，功率为60W．21．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10﹣3m3的水，B受到的重力为250N，B的底面积为5×10﹣2m2．（1）求A中水的质量．（2）求B对水平地面的压强．（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h B′：h水为2：3，且B剩余部分对水平地面的压强等于水对容器A 底部的压强，求B的密度ρB．【考点】压强的大小及其计算；密度公式的应用；液体压强计算公式的应用．【分析】（1）知道水的体积和密度，利用m=ρV求水的质量；（2）B对水平地面的压力等于B的重力，利用压强公式求B对水平地面的压强；（3）求出剩余部分对地面的压强p B′=ρB gh B′，而水对容器底的压强p水=ρ水gh水，由题知，为B剩余部分对水平地面的压强等于水对容器A底部的压强，h B′：h 水=2：3，据此求B的密度．【解答】解：（1）水的体积：V水=6×10﹣3m3，根据ρ=可得水的质量：m水=ρ水V水=1×103kg/m3×6×10﹣3m3=6kg；（2）B对水平地面的压力：F B=G B=250N，B对水平地面的压强：p B===5000Pa；（3）剩余部分对地面的压强：p B′===ρB gh B′，水对容器底的压强：p水=ρ水gh水，h B′：h水=2：3，因为B剩余部分对水平地面的压强等于水对容器A底部的压强，所以ρB gh B′=ρ水gh水，ρB=ρ水=ρ水=×1×103kg/m3=1.5×103kg/m3．答：（1）A中水的质量为6kg．（2）B对水平地面的压强为5000Pa．（3）B的密度为1.5×103kg/m3．22．在如图所示的电路中，电源电压保持不变．闭合电键S后，电压表的示数为1伏，电流表的示数为0.1安．①求电阻R1的阻值．。
2016年河北中考物理真题含答案解析
2016年河北省初中毕业生升学文化课考试物理试题（含答案全解全析）卷Ⅰ(选择题,共21分)一、选择题(本大题共9个小题,共21分。
14~19小题为单选题,每小题的四个选项中,只有一个选项符合题意,每小题2分;20~22小题为多选题,每小题的四个选项中,有两个或两个以上选项符合题意,每小题3分,全选对的得3分,选对但不全的得2分,有错选或不选的不得分)的是()14.图4所示实验中得出的结果不正确···图4A.甲实验:火柴梗的a点最先炭化,说明火焰的外焰温度最高B.乙实验:毛皮摩擦过的橡胶棒使验电器的金属箔片张开,说明橡胶棒带负电C.丙实验:冷却后析出晶体,说明硝酸钾的溶解度随温度降低而减小D.丁实验:滚摆从上向下运动,速度增大,说明重力势能减小,动能增大15.下列估测最接近实际的是()A.一袋早餐奶的质量约为50 gB.普通居民楼一层的高度约为3 mC.绿色蔬菜保鲜的适宜温度约为30 ℃D.人平静时呼吸一次所用的时间约为9 s16.下列有关声音和电磁波的说法正确的是()A.手机和微波炉都会发出电磁波B.钢琴是通过空气柱的振动发声的C.利用次声波可以粉碎人体内的结石D.女高音的“高”和引吭高歌的“高”都是指音调高17.下列发生了物态变化的现象中,属于凝华的是()A.洒在地板砖上的水不见了B.刚出冷库的冻肉比原来重C.加在饮料中的冰块越来越小D.放在衣柜里的樟脑丸变小了18.探究凸透镜成像的规律时,光屏上得到一个倒立、缩小的烛焰像,将蜡烛向凸透镜移近一倍焦距的距离。
出现的是()下列烛焰成像情况,不可能．．．A.缩小的实像B.等大的实像C.放大的实像D.放大的虚像19.下列关于惯性的说法正确的是()A.太空中的宇航员不具有惯性B.物体运动时具有惯性,静止时不具有惯性C.汽车在转弯时减速,是为了防止惯性带来的危害D.运动员起跑时用力蹬地,是为了增大惯性提高成绩20.下列关于电与磁的说法正确的是()A.磁场中某点的磁场方向是由放在该点的小磁针决定的B.改变通电螺线管中电流的方向,可以改变通电螺线管的N、S极C.发电机是利用电磁感应原理制成的,工作时将机械能转化为电能D.只改变直流电动机的电流方向,直流电动机内线圈的转向会发生改变21.如图5所示,将一木块放在弹簧上,用手压木块,弹簧被压缩。
2016年安徽省中考真题物理试题(答案+解析)
2016年安徽省中考物理试卷一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接受（选填“超声波”或“次声波”）的设备．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为（行星与地球均看作质量均匀分布的球体）．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为V．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B．C．D．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为 2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽车的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．【参考答案】一、填空题（每空2分，共26分）1．【答案】超声波【分析】超声波声呐具有方向性好，穿透能力强的优点；声呐装置在工作过程中发射和接收的是超声波．【解答】解：声呐装置在工作过程中发射和接收的是超声波．故答案：超声波．【点评】本题综合性很强，考查学生对声音知识的综合运用能力．2．【答案】②③【分析】光在自然界中存在三种光现象：光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．【解答】解：①阳光下树的影子是光沿直线传播形成的，不合题意；②水面波光粼粼，是光射到水面发生了反射，符合题意；③交警身上穿的警用背心在灯光照射下很亮，是光发生反射形成的，符合题意；④站在岸边能看到水里的鱼，是光经过水面时发生折射形成的鱼的虚像，不合题意．故能用光的反射知识解释的是②③．故答案为：②③．【点评】了解光的直线传播、光的反射和光的折射现象，并能对生活中的现象进行分析与辨别，是解答本题的关键．3．【答案】引汽化【分析】分子间存在引力和斥力；物质从液体变为气体的过程叫汽化．【解答】解：因为分子间存在引力和斥力，所以液体分子要脱离液体跑到空气中去，需克服分子间相互作用的引力；该过程物质从液体变为了气体，因此液体发生了汽化现象．故答案为：引力；汽化．【点评】本题考查分子间的引力和斥力以及物态变化，属于基础题．4．【答案】3：4【分析】已知行星与地球的质量之比和体积之比，利用密度公式计算其密度之比．【解答】解：由题知，m行星=6m地球，V行星=8V地球，则它的密度与地球的密度之比为：==×=×=3：4．故答案为：3：4．【点评】本题考查了密度的计算，在计算时要注意质量和体积的前后对应关系，此题在选择题、填空题中常见，属于比例运算．5．【答案】71.6【分析】在使用天平测量物体的质量时，物体的质量=砝码的质量+游码的质量．【解答】解：物体的质量=砝码的质量+游码对应的刻度．则m=50g+20g+1.6g=71.6g．故答案为：71.6．【点评】本题考查天平的正确使用，在用天平测量物体质量时，注意读数时不要漏掉砝码，游码所对刻度以左侧为准．6．【答案】发生转移【分析】从原子的结构、电性、摩擦起电的实质等知识的角度对本题的问题进行解答．【解答】解：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷发生转移．故答案为：发生转移．【点评】本题对摩擦起电的实质进行了剖析，是我们应该了解的基础知识．7．【答案】24【分析】要想抬起拉杆时的动力最小，就要求动力臂最长，支点到动力作用点的距离作为动力臂最长，根据力与力臂的关系可画出最小作用力F，根据杠杆平衡条件求得F．【解答】解：要求动力最小，即动力臂最长，支点到动力作用点的距离作为动力臂最长，力的方向与动力臂垂直向上，如下图所示：杠杆平衡条件可得，G×OB=F×OA，即120N×0.2m=F×1.0m，解得F=24N，故答案为：24．【点评】本题考查重力的示意图和力臂的画法，求最小的力是常见的题型，关键是要找到离支点最远的点从而做出最长的力臂．8．【答案】2【分析】由电路图可知，两电阻串联，电压表测R1两端的电压．根据串联电路的电阻特点求出总电阻，利用欧姆定律求出电路中的电流；再根据欧姆定律导出式求出R1两端的电压．【解答】解：由电路图可知，两电阻串联，电压表测R1两端的电压．由于串联电路中总电阻等于各分电阻之和，所以总电阻R=R1+R2=10Ω+5Ω=15Ω，则电路中的电流：I===0.2A；根据I=可得：R1两端的电压；U1=IR1=0.2A×10Ω=2V．故答案为：2．【点评】本题考查了串联电路的特点和欧姆定律公式的应用，以及电压表的使用方法，利用好公式和规律是关键．9．【答案】12【分析】已知每天看电视的时间，可以得到每月电视机的工作时间．已知电视机的功率和每月的工作时间，利用公式W=Pt得到每月消耗的电能．【解答】解：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kW•h．故答案为：12．【点评】此题考查的是电能计算公式的应用，是一道基础题，难度较小，解答过程注意单位换算．10．【答案】20 18【分析】因为灯泡和电阻并联，根据P=UI求出灯泡中的电流，再并联电路的电流特点求出电阻中的电流，根据欧姆定律即可求出电阻R的阻值，根据Q=W=UIt求出电阻产生的热量．【解答】解：当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0.8A，由P=UI可知：灯泡中的电流I L===0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流I R=I﹣I L=0.8A﹣0.5A=0.3A，由I=得：电阻R===20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0.3A×10s=18J．故答案为：20；18．【点评】本题考查并联电路的特点和欧姆定律、焦耳定律公式的理解和掌握，弄明白电压和电流关系是解决此题的关键．二、选择题（每小题3分，共21分；每小题给出的四个选项中,只有一个选项是符合题意的）11．【答案】D【分析】（1）改变物体内能的两种方式：做功和热传递．（2）根据热量的描述进行分析．（3）根据内能的定义进行判断．【解答】解：AB、物体内能增加，温度升高，可能是因为吸收了热量，也可能是外界对物体做功，故AB错误；C、热量只可以说吸收热量或放出热量，不可以说含有热量，故C错误；D、内能是物体内所有分子动能和势能的总和，故D正确．故选D．【点评】本题综合考查改变内能的两种方式、内能以及热量的概念,都属于中招的热点和难点.12．【答案】B【分析】由题意可知,主裁判和至少一个副裁判都按下自己面前的按钮时,指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．【点评】根据题意得出两个开关的连接方式是解决本题的关键．13．【答案】A【分析】（1）分别对物体在水平方向和竖直方向上的受力情况进行分析，可对AC选项做出判断；（2）根据二力平衡的条件进行分析可对BD选项做出判断．【解答】解：A、对物体在水平方向上进行受力分析可知，在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力作用，故A正确；B、水平方向合力为0，即地面的摩擦力和拉力F沿水平方向的分力合力为0，所以物体受到拉力F与地面的摩擦力不是一对平衡力，故B错误；C、对物体在竖直方向上的受力情况进行分析可知，在竖直方向上，物体受到重力、地面的支持力和拉力F沿竖直方向的分力三个力的作用．故C错误；D、竖直方向合力为0，即重力，支持力与拉力分力的合力为0，所以物体受到的重力和地面对物体的支持力不是一对平衡力，故D错误．故选A．【点评】此题考查平衡力的辨别，涉及到拉力的分力，对于初中学生来说有点超纲，但只要对物体进行正确的受力分析，还是可以作答的．14．【答案】C【分析】（1）动能的大小与物体的质量以及速度有关，质量越大、速度越大，动能越大；（2）重力势能的大小和物体的质量以及物体所处的高度有关，质量越大、高度越高，重力势能越大；（3）不计空气阻力和摩擦力，即说明机械能是守恒的．【解答】解：A、重力势能的大小与物体的质量，高度有关，据图可知，d、e两点高度最小，重力势能最小，故A错误；B、据图可知，球再b点时，竖直方向是静止的，但在水平方向上仍有速度，所以此时的动能不是零，故B错误；C、不计空气阻力，即说明球在空中的机械能是守恒的，在a、b、c三处的机械能相等，故C正确；D、据图可知，球达到d点后没有静止，仍然向前滚动，所以动能不是零，故D错误；故选C．【点评】掌握动能、重力势能的影响因素，重力势能和动能的变化要从质量、高度和速度来分析，动能的变化看质量和速度的变化，重力势能的变化分析质量和高度的变化．不考虑空气阻力，机械能的总量不变．15．【答案】C【分析】闭合电路的一部分导体在磁场中做切割磁感线运动,产生感应电流的现象叫电磁感应,电磁感应产生的电流叫做感应电流;感应电流的方向与磁场的方向和导体运动的方向有关;【解答】解：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误；故选C．【点评】知道产生感应电流的条件，并知道感应电流的方向与什么有关是解决该题的关键．16．【答案】A【分析】物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大．【解答】解：A、标枪投掷出去后能继续飞行，是因为标枪具有惯性，要继续保持原来的运动状态的缘故．故A正确；B、短跑运动员到达终点时不能立即停下来，是因为其自身具有惯性，仍要继续保持原来的运动状态．故B正确；C、跳远时助跑是利用运动员的惯性，从而提高成绩，不能增大惯性．故C错误；D、质量是惯性大小的唯一量度，质量越大的物体惯性越大．故D正确．故选C．【点评】此题主要考查学生对惯性现象的理解．惯性现象在现实生活中随处可见，和我们的生活密切相关，学习中要注意联系实际，用所学惯性知识解决生活中的实际问题．17．【答案】A【分析】根据电路图可知，当滑片在a端时，灯泡与电阻ab并联；当滑片在b端时，灯泡被短路；开关S闭合后，滑片P从b端向a端滑动的过程中，灯泡与bP并联后与aP串联，由于bP 越来越大，aP越来越小，因此并联部分的电阻越来越大；根据串联电路分压的规律可知灯泡两端电压的变化；由欧姆定律可知通过灯泡电流的变化；由P=UI可灯泡功率的变化．【解答】解：由串联电路电压规律可知，并联部分分得的电压越来越大，即灯泡两端电压越来越大，故A正确；由欧姆定律可知灯泡中的电流越来越大，故B错误；由P=UI可知，灯泡消耗的电动率不断增大，故CD错误．故选A．【点评】本题考查了电路的动态分析和串并联电路特点以及欧姆定律的应用、电功率公式的灵活运用，关键明确滑片在不同位置时电路的连接情况．三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．【答案】（1）光屏（2）见下图（3）B【分析】（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心，这样是为了使像成在光屏的中心；（2）先确定所给的入射光线和折射光线的特点，然后根据凸透镜的光学特点作图；（3）据凸透镜的成像规律分析即可判断；【解答】解：（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心；（2）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S′为像点：（3）据题可知，此时成的是正立、放大的像，故A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故错误；B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；C、若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误．故答案为：（1）光屏；（2）见上图；（3）B．【点评】此题考查了凸透镜的成像规律、光路图的做法等知识点，是一道综合性的实验题，难度不大．19．【答案】（1）数据见下表；（2）见上图；（3）所测的力不能超过弹簧测力计的量程（合理即可）．【分析】（1）根据表一，找出弹力、伸长量与钩码质量的关系，结合弹簧的原长，可得出所受弹力及伸长量的大小；（2）根据表2中的数据，先画点，再描线，即可得到弹力F跟弹簧伸长量△x的关系图象；（3）使用弹簧测力计时的具体要求有：所测的力不能超过它的量程，使用前应先调零，使用前先拉几下避免卡壳，使用力的方向与弹簧轴线方向一致等．【解答】解：（1）由题意可知，弹簧所产生的弹力，等于钩码所受的重力，根据表一中的数据，表二中，第3次的弹力：F=G=mg=0.06kg×10N/kg=0.6N；第5次的弹力：F′=G′=m′g=0.12kg×10N/kg=1.2N；第3次的弹簧伸长量△x=8.4cm﹣6.0cm=2.4cm；第5次的弹簧伸长量△x′=10.8cm﹣6.0cm=4.8cm；（2）根据表二中的数据，先画点，再描线，见下图．（3）正确使用弹簧测力计的操作要求包括：所测的力不能超过它的量程，使用前应先调零，使用前先拉几下避免卡壳，使用力的方向与弹簧轴线方向一致等．故答案为：（1）数据见下表；（2）见上图；（3）所测的力不能超过弹簧测力计的量程（合理即可）．【点评】通过本题的实验，主要探究了弹簧的性质，以及弹簧测力计的原理，即有对数据的分析，又有图象的画法，还包括弹簧测力计的使用要求等，总体难度不大．20．【答案】（1）如下图所示；（2）断开；最右端；（3）0.528；将滑片向左移动，使灯两端的电压为2.5V．【分析】（1）根据电路图，按照先串后并的原则连接实物图，注意滑动变阻器一上一下的接入，电压表、电压表要正入负出（电流），都选择小量程；（2）为了保护电路，在电路连接过程中开关要断开；闭合开关前，滑片要处于阻值最大处；（3）读出电流表的示数，利用P=UI求小灯泡此时的功率；要测额定功率，需要将滑片向左移动，使灯两端的电压为2.5V，读取电流表的示数，再利用P=UI计算．【解答】解：（1）按照电路图，从电源正极，依次连接开关、滑动变阻器（一上一下）、灯、电流表回到负极，再将电压表并接在灯两端，电流表电压表都选择小量程，如图所示：（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端；（3）如图c，电流表选的是0﹣0.6A量程，分度值为0.02A，示数为0.24A，小灯泡此时的功率P=UI=2.20V×0.24A=0.528W；要测额定功率，需要将滑片向左移动，使灯两端的电压为 2.5V，读取电流表的示数，再利用P=UI计算．故答案为：（1）如图所示；（2）断开；最右端；（3）0.528；将滑片向左移动，使灯两端的电压为2.5V．【点评】本题考查了电功率的计算和测量方法，难点在最后一问的回答，注意用好串联电路的分压关系，要知道额定功率是指在额定电压下的功率．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．【分析】（1）已知速度和时间，利用v=计算车通过的路程；（2）利用阻力和重力的关系求出阻力，然后根据二力平衡可得牵引力，已知牵引力和行驶距离，可以得到牵引力做的功；再利用P=可求牵引力做功的功率；（3）已知汽油热值和质量，可以得到完全燃烧放出的热量；已知汽车牵引力做的功和汽油放出的热量，两者之比就是发动机的效率．【解答】解：（1）根据v=可得，车通过的路程：s=vt=72km/h×0.5h=36km；（2）阻力f=0.08G=0.08×1.5×104N=1200N，轿车匀速直线行驶，则牵引力F=f=1200N，牵引力做的功为：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016年中考物理试题及答案解析版2016年广西北海市中考物理试卷一、选择题（共36分，每小题3分，每小题只有一个选项是正确的，不选、多选、选错均不得分）1．“瓦”是下列哪个物理量的单位（） A．压强B．功率C．长度D．热量 2．下列做法属于在声源处有效制止了噪音产生的是（）A．在嘈杂的环境中带好耳塞 B．歌厅的内墙使用很厚的软材料装修C．会场里将手机调静音 D．有居民居住的公路旁修建隔音墙 3．下列做法中不符合安全用电的是（） A．用干木棍挑开触电者身上的电线 B．三孔插座安装时接地线 C．家庭电路中安装漏电保护装置 D．朽木仍然架在输电线上 4．下述现象与列出的物理知识不相关的是（） A．海面上波光粼粼��光的折射 B．余音缭绕��声波的反射 C．小小竹排江中游��物体的运动是相对的 D．端午节粽子飘香��分子的热运动 5．下列现象中发生了凝华的是（） A．杯子里的开水“冒白烟”B．泼水成冰凌 C．冬天的早晨树枝上出现雾凇D．利用干冰生成了烟雾 6．下列做法是为了防止惯性带来危害的是（） A．骑电动车过程中要经常看后视镜 B．中考体育项目中跳绳不要跳得太高 C．快速骑自行车紧急刹车时不能只刹前闸 D．跳远时要取得好成绩一定要助跑 7．下列现象说明力可以改变物体运动状态的是（） A．同学们投出的实心球运动的轨迹是弧线的 B．大虾煮熟后变得更弯曲 C．壁虎可以稳稳地趴在天花板上不掉下来 D．撑杆跳高时运动员把秆压弯 8．下列现象中机械能转化为内能的是（） A．暖手宝通电后很快发热 B．小孩子滑滑梯时屁股发热 C．热气球点火后冉冉升起 D．阳光下，纸片放在凸透镜的焦点上会着火 9．如图所示，ab金属棒与导线、电流表、开关组成闭合回路，下列说法正确的是（） A．当ab棒向左运动时，电流表的指针偏转，电动机是根据这个原理制作的 B．当ab棒向左运动时，电流表的指针偏转，发电机是根据这个原理制作的 C．当ab棒沿磁感线方向运动时，电流表的指针偏转，电动机是根据这个原理制作的 D．当ab棒沿磁感线方向运动时，电流表的指针偏转，发电机是根据这个原理制作的 10．如图所示，物体A重10N，手掌用水平压力将A压在竖直墙面上，当压力为40N时，手掌与A匀速下滑，下列说法正确的是（） A．手掌对A的压强等于大气压 B．A 对手掌没有压力的作用 C．A下滑时受到的摩擦力为40N D．若手掌不动，要将A竖直向上抽出至少用力20N 11．一小桶轻放到水中时漂浮，下列说法正确的是（） A．小桶材料的密度一定比水的小B．小桶材料的密度和水的一样大 C．小桶材料的密度无论多大，装满水后一定会在水中下沉 D．仅在小桶材料的密度大于水的密度时，桶装满水才会下沉 12．乡镇居民建楼房地受条件限制，无法使用起重机吊建筑材料上楼，常用如图所示的装置．已知每根绳子能承受的最大拉力为500N，定滑轮的质量为0.5kg，动滑轮的质量为0.6kg，货箱重为15N，不计绳重和绳子与滑轮间的摩擦，下列说法正确的是（）g=10N/kg． A．匀速吊起材料上楼，每次能吊的材料最多不能超过1031N B．使用的定滑轮质量越小，该装置的机械效率越高C．工人快速拉升与慢速拉升同样的材料相比，工人做功的功率相同D．若知道所吊材料受到的重力，匀速吊起材料上升10m，则可计算水平拉力F所做的功二、填空题（共17分，每空1分） 13．能源是人类社会生存和发展的重要物质，我们熟悉的能源中，太阳能干净、污染少且来源方便，属于能源（选填“可再生”或“不可再生”）．人们使用3G或4G手机进行可视对话时，声音和图象是通过波传递的． 14．手握如图所示的两张纸，让纸自由下垂，在两张纸中间向下吹气，结果发现两张纸，这表明气体流动速度越大的位置压强越． 15．电阻是导体对电流的作用，如图中A、B两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻． 16．奥斯特实验表明通电导线周围存在着，如图所示，可判断电源的端是正极． 17．一种有防干烧功能的养生壶，如图所示，其相关参数如下表，用该养生壶烧水，壶内的水少于容量的四分之一时自动断电．为使该壶能通电烧水，壶内至少加入kg的水；假如水的初温为20℃，已知水的比热容c水=4.2×103J/（kg•℃），则使用该壶将1kg的水加热到100℃，水所吸收的热量是J；在加热水的过程中部分热量损失了，其原因是（列举一个原因即可）．型号电源额定功率容量 21A213 220V�50Hz400W 2000mL 18．如图所示是通过实验得到的凸透镜像距v和物距u 的关系图，由图可知凸透镜的焦距是cm，若利用这个凸透镜作为照相机的镜头，要得到清晰的像，被拍摄的物体距离照相机至少大于cm． 19．如图所示，独轮车是一种新型电动代步车，下表是它的一些参数．型号最大速度满电时最大行程最大爬坡角度车身质量最大负荷X5 16km/h 28km 15° 9.6kg 120kg 当该车在水平公路以最大负荷状态匀速直线行驶时，地面对车的支持力为N，若此时车轮与地面的接触面积为40cm2，则车轮因与地面挤压受到的压强为Pa． 20．如图所示，电源电压为9V，R0=60Ω，滑动变阻器R的规格为“50Ω 2A”，电流表的量程为“0�0.6A”，小灯泡标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全，则当开关S闭合，S1、S2断开，滑动变阻器连入电路中阻值最小时，灯与滑动变阻器两端的电压之比是；当开关S、S1、S2都闭合且电路消耗的总功率最大时，滑动变阻器连入电路中的阻值是Ω．三、作图题（共4分，每小题2分） 21．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路． 22．宝宝学游泳，如图所示，请在图中画出宝宝所受浮力的示意图并标出字母F浮．四、实验探究题（共19分，26题7分，其余每空1分） 23．如图所示的电能表应该在V的电路中使用，此时电能表的读数为kW•h． 24．为了“探究光的反射规律”，小刚进行了如图所示的实验，使一束光贴着纸板沿某一角度射到O点，经平面镜反射，沿另一个方向射出，在纸板上用笔描出入射光EO的反射光OF的径迹．改变光束入射的角度，多做几次实验并换用不同颜色的笔记录每次光的径迹，实验数据如表，请完成下列问题：测量角度实验次数入射角反射角1 20° 20° 2 40° 40° 3 55° 58° 4 70° 70° （1）要测量反射角，在图中应测量∠；（2）ENF是用两块纸板连接起来的，若将纸板NOF向前或向后折，在纸板上看不见反射光线，由此表明反射光线、入射光线、法线在内；（3）观察实验数据总结反射角与入射角的关系时，发现表格中有一个反射角的读数有误，是°这个角． 25．同学们在“探究小灯泡实际功率的规律”时，用两节新干电池串联组成的电源和标有“2.5V”字样的小灯泡等元件连接了如图甲所示的电路，请回答：（1）连接电路时，开关应（选填“闭合”或“断开”）；（2）闭合开关前，滑动变阻器的滑片应移到处（选填“A”或“B”）；（3）实验中，小飞发现闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表无示数，电压表示数接近3V，则电路故障可能是．（4）小飞排除故障后，进行多次实验，并记下相应的电压表和电流表的示数，绘制成如图乙所示的I�U关系图象．根据图象可知，小灯泡的实际功率随实际电压的增大而（选填“增大”、“减小”或“不变”），小灯泡正常发光时的电功率为W；（5）另一组同学通过测额定电流计算小灯泡的额定功率时，电压表突然坏了，又没有好的电压表更换，但有一个R=5Ω的定值电阻和另一个电流表K，小飞和他们一起讨论找到了解决问题的方法，此方法应是：先，再调节滑动变阻器，使电流表K的示数为A即可． 26．动脑学物理，越学越聪明．小武同学看到商贩将水量浸泡在某种红色液体中，他悄悄地取些样品测量其密度，如图所示，步骤如下：（1）用一根两端开口的玻璃管，将其一端扎上橡皮薄膜；（2）将玻璃管扎有薄膜的一端逐渐放入装有水的容器中适当位置，并用铁架台和试管夹固定；（3）往玻璃管内缓慢地加入样品直到薄膜变平为止；（4）对相关的物理量进行测量并计算样品的密度．根据上述实验，请你回答下列问题：①图中刻度尺的分度值为cm；玻璃管放入水中，没倒入样品前橡皮膜向（选填“上”或“下”）凸起；②要测量的物理量是；③样品密度的表达式是（用ρ水和所测物理量的符号表示）；④计算样品的密度ρ=kg/m3；⑤若读取样品液面所对的刻度值时没有观察液面的最凹处，将导致计算的样品密度比实际值偏．五、综合应用题（27题6分，28题8分，29题10分，共24分） 27．如图所示，轻质杠杆可绕O点转动，杠杆左端A处挂了一块，右端B处施加一个F=3N的拉力，此时杠杆在水平位置平衡，得OA=30cm，OB=20cm．（1）求绳子对杠杆A端的拉力．（2）若物块的体积为10cm3，求物块在水中所受到的浮力． 28．在厨房里安装如图甲所示俗称“小厨宝”的电热水龙头，使用起来非常方便，旋转手柄S可处于冷水档a、温水档b或热水档c，它的简要工作电路如图乙所示，虚线方框内有“小厨宝”的两个发热电阻（未画出），温水档的发热电阻R1=44Ω，电源电压为220V．（1）当S 旋到b档位时，求通电10秒电流产生的热量．（2）当S旋c档位时，水龙头的电功率为2000W，求此时发热电阻的总阻值．（3）请你在虚线方框内画出发热电阻的电路，并连接到相应的档位和“c”点． 29．电动车是环保的交通工具，行驶时蓄电池给电动机供电，表1是某厂家生产的电动车的主要参数，测试员还做了其他参数的测试．测试一：一次性充满电后，在相同的路面、不同负重情况下连续行驶的最大里程数sm，结果如表2．表1：整车整车质量 40kg 最高车速 30km/h 蓄电池蓄电容量0.55kW•h 电动机额定电压48V 额定功率 240W 表2：负重（kg） 60 80 100 120 sm（km） 28 25.8 23.3 20.5 测试二：电动车一次性充满电后连续行驶直至储存电能将耗尽的过程中，在同样的路面，行驶里程s对电动机牵引力F 的影响，得到的图象如图所示．根据以上数据求：（1）电动车以6m/s速度匀速行驶100s的路程．（2）由表2数据反映的现象，其原因是．（3）在测试二中电动车的蓄电池所储存的能量剩余量低于10%后电动车已无法连续行驶，此时行驶里程为30km，求这次测试中该电动车的效率．2016年广西北海市中考物理试卷参考答案与试题解析一、选择题（共36分，每小题3分，每小题只有一个选项是正确的，不选、多选、选错均不得分） 1．“瓦”是下列哪个物理量的单位（）A．压强B．功率C．长度D．热量【考点】物理量的单位及单位换算．【分析】根据对常见物理量及其单位的掌握作答．【解答】解：在国际单位制中， A、压强的主单位是帕斯卡，符号是Pa．故A不符合题意； B、功率的主单位是瓦特，简称“瓦”，符号是W．符合题意； C、长度的主单位是米，符号是m； D、热量的主单位是焦耳，符号是J．故D不符合题意．故选B． 2．下列做法属于在声源处有效制止了噪音产生的是（） A．在嘈杂的环境中带好耳塞B．歌厅的内墙使用很厚的软材料装修 C．会场里将手机调静音 D．有居民居住的公路旁修建隔音墙【考点】防治噪声的途径．【分析】减弱噪声有三种：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱．分析四个选择项中减弱噪声的办法，然后与题目中的要求对应即可解决此题．【解答】解： A、在嘈杂的环境中带好耳塞，是在人耳处减弱噪声，不符合题意； B、歌厅的内墙使用很厚的软材料装修，这是在传播途径中隔离和吸收噪声．不符合题意； C、会场里将手机调静音，这是在声源处减弱噪声．符合题意． D、路两旁建隔音墙，这是在传播途径中隔离和吸收噪声．不符合题意；故选C． 3．下列做法中不符合安全用电的是（） A．用干木棍挑开触电者身上的电线 B．三孔插座安装时接地线 C．家庭电路中安装漏电保护装置 D．朽木仍然架在输电线上【考点】安全用电原则．【分析】（1）发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施；（2）带金属外壳的用电器，外壳必须接地；（3）家庭电路中安装漏电保护器是防止漏电；（4）朽木容易断裂，再接设在输电线上具有的一定的危险性．【解答】解：A、发现有人触电时，应尽快切断电源或用绝缘干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施，故A符合安全用电的原则； B、三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故B符合安全用电原则； C、家庭电路中安装漏电保护器是防止漏电，故C 符合安全用电的原则； D、朽木容易断裂，再接设在输电线上具有的一定的危险性，故D不符合安全用电的原则．故选D． 4．下述现象与列出的物理知识不相关的是（） A．海面上波光粼粼��光的折射 B．余音缭绕��声波的反射 C．小小竹排江中游��物体的运动是相对的 D．端午节粽子飘香��分子的热运动【考点】光的反射；参照物及其选择；回声；分子的运动．【分析】（1）光在两种介质表面传播时会发生反射，形成的现象有平面镜成像、水面成像、光滑物体表面成像等；（2）空房子里的讲话，有时会余音缭绕，是声波的反射．（3）物体相对于参照物位置变了则物体是运动的，位置不变则物体是静止的；（4）端午节粽子飘香，是因为粽子香气中含有的分子是在不断运动的，向四周扩散，使人们闻到粽子的香气，【解答】解：A、阳光下，微风吹拂的河面，波光粼粼，这是光的反射现象，故A错误； B、较大的空房子里的讲话，有时会余音缭绕，是声波的反射现象，故B正确； C、竹排相对于岸位置不断变化，则“竹排江中游”是以岸为参照物；说明了物体的运动是相对的，故B 正确； D、“端午浓情，粽叶飘香．”煮粽子时，小明闻到了粽子的香味，这时扩散现象，说明分子在不停做无规则运动，故D正确．故选A． 5．下列现象中发生了凝华的是（） A．杯子里的开水“冒白烟”B．泼水成冰凌 C．冬天的早晨树枝上出现雾凇D．利用干冰生成了烟雾【考点】生活中的凝华现象．【分析】（1）判断物态变化现象首先要知道各种物态变化的定义，然后看物体是由什么状态变为了什么状态，从而得出结论；（2）物质由气态放热直接变成固态的过程叫凝华，选项中哪个生成物是固态，再看是否由气态形成，即可得出正确答案．【解答】解： A、开水“冒白烟”是水蒸气遇冷液化形成的小水滴．故A不符合题意； B、泼水成冰凌，由液态变成固态，是凝固过程．故B不符合题意； C、树枝上的雾凇是空气中的水蒸气遇冷凝华形成的冰晶．故C符合题意； D、干冰生成烟雾，是干冰升华吸热，使空气温度降低，空气中的水蒸气液化形成“烟雾”．故D不符合题意．故选C． 6．下列做法是为了防止惯性带来危害的是（） A．骑电动车过程中要经常看后视镜 B．中考体育项目中跳绳不要跳得太高 C．快速骑自行车紧急刹车时不能只刹前闸 D．跳远时要取得好成绩一定要助跑【考点】惯性现象．【分析】一切物体都具有惯性，惯性是物体本身的一种属性，人们在实际生活中利用惯性为我们服务，也能更好的防止它带来的危害．【解答】解： A、骑电动车过程中要经常看后视镜，是利用平面镜成像，了解身后的情况，与惯性无关，故A错误； B、中考体育项目中跳绳不要跳得太高，是为了减小跳绳时克服体重做功，有利于增加跳绳的次数，与惯性无关，故B错误； C、快速骑自行车紧急刹车时，如果只刹前闸，自行车的前轮停止运动，后轮由于惯性继续向前运动，容易发生事故，故快速骑自行车紧急刹车时不能只刹前闸，故C正确；D、跳远运动员跳远时助跑，即原来运动员是运动的，起跳后，由于惯性仍保持运动状态，故这样跳的更远，即是有利的，故D错误．故选：C． 7．下列现象说明力可以改变物体运动状态的是（）A．同学们投出的实心球运动的轨迹是弧线的 B．大虾煮熟后变得更弯曲 C．壁虎可以稳稳地趴在天花板上不掉下来 D．撑杆跳高时运动员把秆压弯【考点】力的作用效果．【分析】力的作用效果有二：改变物体的运动状态，改变物体的形状．其中运动状态的改变包括速度和方向两个方面．【解答】解： A、同学们投出的实心球运动的轨迹是弧线的，运动方向不断变化，说明力改变了物体的运动状态．故A符合题意； B、大虾煮熟后变得更弯曲，是形状发生变化，与运动状态无关．故B不符合题意； C、壁虎稳稳地趴在天花板上不掉下来，处于静止状态，运动状态没有变化．故C不符合题意； D、撑杆被运动员压弯，说明力可以改变物体的形状，与运动状态无关．故D不符合题意．故选A． 8．下列现象中机械能转化为内能的是（）A．暖手宝通电后很快发热 B．小孩子滑滑梯时屁股发热 C．热气球点火后冉冉升起 D．阳光下，纸片放在凸透镜的焦点上会着火【考点】机械能和其他形式能的转化．【分析】自然界的能量既不会消失，也不会创生，只会从一种形式转化为另一种形式，或从一个物体转移到另一个物体上．【解答】解： A、暖手宝通电后很快发热，消耗电能，得到内能，所以是电能转化为内能的过程．故A不符合题意； B、小孩子滑滑梯时屁股与滑梯摩擦做功，屁股发热，机械能转化为内能．故B符合题意； C、热气球点火后冉冉升起，内能转化为机械能．故C不符合题意； D、纸片在凸透镜的焦点上会着火，太阳能转化为内能．故D不符合题意．故选B． 9．如图所示，ab金属棒与导线、电流表、开关组成闭合回路，下列说法正确的是（）A．当ab棒向左运动时，电流表的指针偏转，电动机是根据这个原理制作的 B．当ab棒向左运动时，电流表的指针偏转，发电机是根据这个原理制作的 C．当ab棒沿磁感线方向运动时，电流表的指针偏转，电动机是根据这个原理制作的 D．当ab棒沿磁感线方向运动时，电流表的指针偏转，发电机是根据这个原理制作的【考点】电磁感应；发电机的构造和原理．【分析】产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动，导体中就会产生感应电流；发电机原理是电磁感应现象，电动机原理是通电线圈在磁场中受力转动．【解答】解： AB、装置图是闭合电路的一部分导体ab在磁场中做切割磁感线运动（与磁感线方向垂直，沿水平方向），通过电流表指针偏转来显示电流，此现象是电磁感应现象，发电机就是根据这一原理制成的．故A错误、B正确； CD、ab棒沿磁感线方向运动，不会产生感应电流，电流表指针不会偏转．故C、D均错误．故选B． 10．如图所示，物体A重10N，手掌用水平压力将A压在竖直墙面上，当压力为40N时，手掌与A匀速下滑，下列说法正确的是（） A．手掌对A的压强等于大气压 B．A对手掌没有压力的作用 C．A下滑时受到的摩擦力为40N D．若手掌不动，要将A竖直向上抽出至少用力20N 【考点】力作用的相互性；二力平衡条件的应用；压强的大小及其计算．【分析】（1）物体间力的作用是相互的；（2）二力平衡的条件：作用在同一物体上的两个力，大小相等、方向相反、作用在同一直线上．知道物体处于静止状态或匀速直线运动状态，则受力平衡．找出图中物体所受的平衡力，在水平方向受到的推力与墙对物体的支持力是一对平衡力；在竖直方向上物体所受的重力与墙对物体向上的摩擦力是一对平衡力．（3）若竖直向上抽出时，物体受到竖直向下的重力和摩擦力、竖直向上的拉力．【解答】解：物体静止和匀速下滑时，都受平衡力的作用，水平方向受到压力F和墙壁的支持力是一对平衡力，竖直方向受到的重力和墙壁对它的摩擦力是一对平衡力，所以物体静止和沿墙壁匀速下滑时摩擦力都与重力相等，等于10N，与压力无关． AB、因为物体间力的作用是相互的，所以手掌对A的压力等于A对手掌的压力，手掌对A的压强等于A对手掌的压强，故A、B错误； C、A下滑时竖直方向受到的重力和墙壁对它的摩擦力是一对平衡力，因为重力为10N，所以摩擦力是10N；故C错误； D、若将A竖直向上抽出，物体受到竖直向下的重力和摩擦力、竖直向上的拉力，因为摩擦力仍为10N，所以拉力为10N+10N=20N，故D正确．故选D． 11．一小桶轻放到水中时漂浮，下列说法正确的是（） A．小桶材料的密度一定比水的小 B．小桶材料的密度和水的一样大 C．小桶材料的密度无论多大，装满水后一定会在水中下沉 D．仅在小桶材料的密度大于水的密度时，桶装满水才会下沉【考点】物体的浮沉条件及其应用．【分析】要掌握物体的浮沉条件，浸没在液体中的物体，若浮力大于重力则上浮；若浮力等于重力则悬浮；若浮力小于重力则下沉．同时要掌握浮力中空心问题，知道将物体做成中空的可以通过增大排开液体的体积增大浮力．【解答】解：A、把密度大于水的物质制成的物体放在水中，若是将物体做成空心的，则可能会使受到的浮力大于重力而上浮．故A 错误； B、把密度等于水的物质制成的物体放在水中，若是将物体做成空心的，则一定会漂浮在水面上，故B错误； C、密度小于水的物体，即使是实心的，则浸没时一定是ρ水gV物＞ρ物gV物，所以装满水后一定会在水中上浮，故C错误； D、若小桶材料的密度大于水的密度时，则浸没时一定是ρ水gV物＜ρ物gV物，则小桶会下沉；若小桶材料的密度小于水的密度时，则浸没时一定是ρ水gV物＞ρ物gV物，小桶会上浮；若小桶材料的密度等于水的密度时，则浸没时一定是ρ水gV物=ρ物gV物，则小桶会悬浮；所以，仅在小桶材料的密度大于水的密度时，桶装满水才会下沉，故D正确．故选D． 12．乡镇居民建楼房地受条件限制，无法使用起重机吊建筑材料上楼，常用如图所示的装置．已知每根绳子能承受的最大拉力为500N，定滑轮的质量为0.5kg，动滑轮的质量为0.6kg，货箱重为15N，不计绳重和绳子与滑轮间的摩擦，下列说法正确的是（）g=10N/kg． A．匀速吊起材料上楼，每次能吊的材料最多不能超过1031N B．使用的定滑轮质量越小，该装置的机械效率越高 C．工人快速拉升与慢速拉升同样的材料相比，工人做功的功率相同 D．若知道所吊材料受到的重力，匀速吊起材料上升10m，则可计算水平拉力F所做的功【考点】滑轮组绳子拉力的计算；功的计算；滑轮（组）的机械效率；功率大小的比较．【分析】（1）由图知承担物重的绳子股数n=3，不计绳重和绳子与滑轮间的摩擦，拉力F= （G+G箱+G 轮），知道每根绳子能承受的最大拉力，可求每次能吊的材料最大重力；（2）使用滑轮组增大机械效率的方法：增大提升的物重，减小动滑轮重力、减小摩擦；（3）利用公式P= 分析判断工人做功的功率大小关系；（4）知道所吊材料受到的重力，利用F= （G+G箱+G 轮）可求拉力；利用s=3h求拉力端移动的距离，利用W=Fs可计算水。
