变频器教学
模式共有3种：监视器、参数设定、 报警历史。连续按动“MODE”键，显 示器将循环顺序显示以上几种模式。
变频器基本操作
运行模式切换
按 键可在EXT→PU→JOG→EXT之间切换
变频器基本操作
在“操作（运行）模式”下，按PU/EXT键， 可选择“外部操作”（利用外部信号控制变频器 的运转，此时EXT灯亮）、“PU操作”（利用 变频器操作单元的键盘直接控制变频器的运转， 此时PU灯亮）或“JOG”（PU点动操作）等各 种操作模式。
变频器的工作原理
接线图
P/
短路片
VA
N/-
变频器的主电路图
珠海市高级技工学校电气技术系
变频器的工作原理
三、变频器的控制电路
只有主电路还不能构成变频调速系统，还必须
有控制环节，主要有：
★ CPU
★ 存储器
★ 电压－频率变换器 ★ 环形分配器
★ 脉冲功率放大与输出 ★ 面板控制
★ 报警信号输出
珠海市高级技工学校电气技术系
珠海市高级技工学校电气技术系
三相异步电动机的启动
一、三相异步电动机直接启动存在的问题
1. 启动电流大，是额定电流的4～7倍，造成的危害是： （1）启动电流过大，对电网冲击大。使电网电压降低，影 响由同一台供电变压器供电的其它负载，如电灯会变暗，用电 设备失常，重载的异步电动机可能停转等。 （2）影响异步电动机本身，由于启动转矩与电压的平方成 正比，导致启动转矩下降更多，当负载较重时，异步电动机将 不能启动；并且严重发热，影响电机使用寿命。
变频器应用技术讲座
电气技术系——蒋勇辉
电动机调速系统
珠海市高级技工学校电气技术系
电动机调速系统
FR-A700 变频器
概述
珠海市高级技工学校电气技术系
三相异步电动机（复习）
一、结构
1. 定子：铁芯；三相对称绕组。 2. 转子：铁芯；绕组:（1）鼠笼绕组 （2）绕线式三相绕组
二、转动原理
1. 旋转磁场 （1）三相对称绕组通入三相对称交流电产生定子旋转磁场 （2）方向：与电源相序一致 （3）同步转速：n1 = 60 f/p 2. 转子电流：鼠笼绕组感应电势、感应电流 3. 电磁转矩 （1）定子旋转磁场对转子感应电流产生电磁转矩 （2）方向：与同步转速方向相同 （3）额定转速：ne = ( 1 – Se ) n1
珠海市高级技工学校电气技术系
转矩提升功能
对于常规的V/F控制，电机的内部电压降随着转速的降低 而相对增加，这就导致由于励磁不足，而使电机不能获得足够 的力矩。为此变频器中需要通过提高电压，来补偿电机速度降 低而引起的电压降。变频器的这个功能叫做 “转矩提升”。
此功能增加变频器的 输出电压，而电机的输出 转矩和电压的平方成正比， 从而改善电机的输出转矩。 但设定过大将造成过热， 因此一般最大设为10%。
珠海市高级技工学校电气技术系
关于第2功能的设置
RT是第2功能选择端子。 当RT为ON时，该变频器设置 的所有第2功能选择均有效。
左图中变频器控制两台功 率不同的电动机，电子过电流 保护的整定值不同。正常运行 时 2 M 工作，电子过电流保护 值由Pr.9设定，当切换到 1M 工作时，RT=ON，第2功能 选择有效，电子过电流保护值由Pr.51设定。
10. 接地
珠海市高级技工学校电气技术系
变频器挂箱功能介绍
珠海市高级技工学校电气技术系
电动机调速系统
FR-A700 变频器
操作
珠海市高级技工学校电气技术系
第1部分 面板操作
珠海市高级技工学校电气技术系
变频器操作面板图（PU）
EP0- 0- 0- 0
变频器基本操作
三种模式切换
使用变频调速器之前，首先要熟悉 它的面板显示和操作，并且按照使用 现场的要求合理设置参数。
一、变频器的分类
1. 交—交变频器 可将工频交流直接换成频率、电压均可控制的交流，又称直 接式变频器。 2. 交—直—交变频器 先把工频交流电通过整 流变成直流电，然后再把直 流电变成频率、电压均可控 制的交流电，又称为间接型 变频器。
珠海市高级技工学校电气技术系
变频器的工作原理
二、交—直—交变频器
内容
0Hz时输出电压 按 %设定
9999 无第二转矩提升
说
明
1. 适用于变频器和电机相距较远，低速时电机转矩不足。 2. 通过RT信号的切换，可以切换两种启动转矩提升。RT=ON时， 第二转矩提升起作用；RT=OFF时，第一转矩提升起作用。 3. 假定基波频率电压为100%，0Hz时的电压用百分数（%）设定。
7. 运行一次后想改变接线时，切断电源后过10 分钟以上，用测试工具测试电压后才能接线工作。 因为在断电后一段时间内电容上仍有危险的高压。
8. 变频器输出端的短路或接地会引起变频器模 块的损坏。接通电源之前要充分确认变频器的对地 绝缘和相间绝缘。
珠海市高级技工学校电气技术系
主回路接线注意事项
9. 不要使用变频器输入侧的电磁接触器启动、停 止变频器。（请使用STF、STR的ON/OFF来进行)。
珠海市高级技工学校电气技术系
变频器参数概述
1. 变频器运行如何，参数的设置非常重要。要正 确设置参数，必须对相关参数有准确的理解。
2. 变频器的参数很多 ，每个参数都有出厂值 （初始值）。一般情况下，大部分参数可以在初始值 运行，因此使用变频器时并不是所有的参数都要设置。
3. 每个参数都有参数号、名称、初始值和设定值。 4. 大部分参数只能在Pr.79=1时设置，但也有少 数参数在外部运行模式下可以更改。
4. 安装在不易受振动的地方（5.9m/S2以下） 不要仅在面板上加太大的力。
珠海市高级技工学校电气技术系
变频器的安装和接线
5. 注意变频器安装在控制柜内的散热方法 两台或两台以上变频器、通风扇安装在同一控制 柜内时，应注意正确的安装位置。
珠海市高级技工学校电气技术系
变频器的安装和接线
6. 变频器要用螺丝垂直且牢固地安装在安装板 上。
变频器的安装和接线
1. 周围温度不能超过允许值（-10～+50℃）。同时， 为利于散热应在其四周留有足够的空间。
珠海市高级技工学校电气技术系
变频器的安装和接线
2. 变频器运行时可能达到很高的温度（最高 90℃），因此应将其安装在不可燃的表面（如金属） 上。并避免高温和潮湿的场所。
3. 注意周围环境的清洁，避开油雾、尘埃和易 燃性气体。
绕线式异步电动机 转子串电阻启动
（4）延边三角形启动
3. 变频软启动
变频启动
珠海市高级技工学校电气技术系
三相异步电机的调速
一、直流调速和交流调速 1. 直流调速 直流调速范围广、静差小、稳定性 和动态性能好，因而在过去相当长的一段时间里，高 性能的调速系统几乎都采用直流调速系统。但是，直 流调速系统解决不好换向问题，不适宜在恶劣环境下 使用。同时制造高压大容量、高转速直流电动机也十 分困难。
初始值
6% 120 Hz
0 Hz 50 Hz 50 Hz 30 Hz 10 Hz
5S 5S IN 5 Hz 0.5 S 0 0
珠海市高级技工学校电气技术系
Pr.0 ，Pr.46 转矩提升
参数号 Pr.0 Pr.46
参数名称
转矩提升
第二转矩 提升
初始值 1~6% 9999
设定范围
0~30%
0~30% 9999
珠海市高级技工学校电气技术系
Pr.1，Pr.2 ，Pr.18 输出频率范围
参数号 Pr.1 Pr.2 Pr.18
参数名称 上限频率 下限频率 最高频率
初始值 120Hz
0 120Hz
设定范围 0~120Hz 0~120Hz 120~400Hz
这部分参数用来设置变频器的运行范围，默认设置下可以 在0～120Hz范围内任意可调。如果需要超出120Hz运行，就需 要设置Pr.18，当Pr.18 设置成大于120Hz时， Pr.1= Pr.18 。
术的迅速发展，交流电机变频调速得到越来越广泛的应用。
珠海市高级技工学校电气技术系
三相异步电机的调速
二、变频调速
变频调速技术是电力拖动控制系统的换代技术，它 在提高产品产量和质量、节约电能、实现自动化以及改善 工作环境等方面，可以发挥很大作用。90年代以来，变 频调速器在我国的应用也相当广泛，不仅在新设备、家电 中，就是对老设备（如风机、水泵、轧钢机、造纸机、化 纤机械以及机床、电梯、起重机等等）的技术改造中也大 量使用变频调速器。
1. 用可控整流器调压，逆变器变频 2. 用直流斩波器调压，逆变器变频
输出矩形波
3. 用不可控整流器整流，PWM变压变频
PWM的含意是脉冲宽度调制，在同一逆变器中既
调压又变频，电路结构简单，可靠性高，调节速度快、
输出电压电流波形较好，并且对电网功率因数较高，因
而在实际工程中使用很广。
珠海市高级技工学校电气技术系
珠海市高级技工学校电气技术系
变频器参数设置
参数清除
设定参数 Pr.CL =“1”时会 将参数清除，参 数将恢复到初始 值（但如果写入 参数选择 Pr.77=“1” 时 无 法清除参数，需 先将其设为0）。
珠海市高级技工学校电气技术系
变频器参数设置
例：变更上限频率 Pr.1
珠海市高级技工学校电气技术系
导致磁路饱和，励磁电流急剧升高，铁芯损耗急剧增大，这
两种情况都是不允许的，为此在调速过程中，在调节定子电
压的频率 f 1时，同时按比例调节定子工作电压，这就是所谓 的VVVF（变压变频）调速。
珠海市高级技工学校电气技术系
三相异步电机的调速
变频器应用技术教案完整版
变频器应用技术教案完整版一、教学内容本节课选自《电气自动化技术》教材第四章第四节，主题为“变频器应用技术”。
主要内容包括变频器的工作原理、类型及选型、基本功能与参数设置、应用案例分析等。
二、教学目标1. 掌握变频器的工作原理及其在电气自动化系统中的应用。
2. 学会区分不同类型的变频器，并根据实际需求进行选型。
3. 了解变频器的基本功能与参数设置，能进行简单的故障排查。
三、教学难点与重点1. 教学难点：变频器的选型及参数设置。
2. 教学重点：变频器的工作原理及其在实际应用中的操作。
四、教具与学具准备1. 教具：PPT课件、实验设备（变频器、电机、控制器等）。
2. 学具：笔记本、教材、实验报告册。
五、教学过程1. 导入：通过实际案例分析，引入变频器在电气自动化系统中的应用，激发学生兴趣。
2. 理论讲解：（1）变频器的工作原理；（2）变频器的类型及选型；（3）变频器的基本功能与参数设置。
3. 实践操作：（1）演示变频器的操作过程，包括启动、停止、调速等；（2）分组进行实验，观察并记录变频器运行数据；4. 例题讲解：结合实际应用，讲解变频器选型及参数设置的步骤和方法。
5. 随堂练习：针对所学内容，设计练习题，巩固知识点。
六、板书设计1. 变频器工作原理；2. 变频器类型及选型；3. 变频器基本功能与参数设置；4. 实验数据记录与分析。
七、作业设计1. 作业题目：（1）简述变频器的工作原理；（2）举例说明变频器在实际应用中的选型方法；2. 答案：（1）见教材第四章第四节；（2）见教材第四章第四节；（3）见实验报告册。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在实践操作中的表现等。
2. 拓展延伸：（1）了解变频器的最新技术发展趋势；（2）研究变频器在其他领域的应用，如工业生产、交通等；（3）探索变频器与物联网技术的结合，提高电气自动化系统的智能化水平。
重点和难点解析1. 变频器的工作原理；2. 变频器的选型及参数设置；3. 实践操作中的数据记录与分析；4. 作业设计中的问题及答案。
变频器应用技术教学教案
变频器应用技术教学教案第一章：变频器概述1.1 教学目标1.了解变频器的概念、作用和分类2.掌握变频器的基本构成和原理3.了解变频器在工业应用中的重要性1.2 教学内容1.变频器的概念和作用2.变频器的分类及特点3.变频器的基本构成4.变频器的工作原理1.3 教学方法1.采用讲授法讲解变频器的基本概念和原理2.通过案例分析法让学生了解变频器在实际应用中的重要性1.4 教学评价1.考查学生对变频器概念、作用和分类的掌握情况2.评估学生对变频器基本构成和原理的理解程度第二章：变频器的工作原理2.1 教学目标1.掌握变频器的工作原理2.了解变频器的主要性能参数3.熟悉变频器的调速原理1.变频器的工作原理2.变频器的主要性能参数3.变频器的调速原理2.3 教学方法1.采用讲授法讲解变频器的工作原理2.通过实验演示法让学生了解变频器的调速原理2.4 教学评价1.考查学生对变频器工作原理的掌握情况2.评估学生对变频器性能参数和调速原理的理解程度第三章：变频器的安装与调试3.1 教学目标1.熟悉变频器的安装流程2.掌握变频器的调试方法3.了解变频器常见故障及处理方法3.2 教学内容1.变频器的安装流程2.变频器的调试方法3.变频器常见故障及处理方法3.3 教学方法1.采用讲授法讲解变频器的安装流程和调试方法2.通过案例分析法让学生了解变频器常见故障及处理方法1.考查学生对变频器安装流程的掌握情况2.评估学生对变频器调试方法和故障处理的了解程度第四章：变频器在电机控制中的应用4.1 教学目标1.了解变频器在电机控制中的作用2.掌握变频器控制电机启动、停止和调速的方法3.熟悉变频器与电机的连接方式4.2 教学内容1.变频器在电机控制中的作用2.变频器控制电机启动、停止和调速的方法3.变频器与电机的连接方式4.3 教学方法1.采用讲授法讲解变频器在电机控制中的应用2.通过实验演示法让学生了解变频器控制电机的方法4.4 教学评价1.考查学生对变频器在电机控制中作用的掌握情况2.评估学生对变频器控制电机启动、停止和调速方法的熟悉程度第五章：变频器在工业应用案例分析5.1 教学目标1.了解变频器在工业应用中的典型应用案例2.掌握变频器在不同行业中的应用特点3.培养学生分析实际问题并解决问题的能力5.2 教学内容1.变频器在工业应用中的典型应用案例2.变频器在不同行业中的应用特点5.3 教学方法1.采用讲授法讲解变频器在工业应用中的典型案例2.通过小组讨论法让学生分析变频器在不同行业中的应用特点5.4 教学评价1.考查学生对变频器在工业应用中典型案例的掌握情况2.评估学生对变频器在不同行业中应用特点的理解程度第六章：变频器的保护功能6.1 教学目标1. 理解变频器的基本保护功能2. 掌握变频器过流、过压、过热等保护机制3. 学习如何设置和调整变频器的保护参数6.2 教学内容1. 变频器的主要保护功能及其作用2. 变频器的保护机制和工作原理3. 保护参数的设置和调整方法6.3 教学方法1. 使用讲授法介绍保护功能及其作用2. 通过模拟实验演示保护机制的运作3. 指导学生进行参数设置和调整的实践操作6.4 教学评价1. 评估学生对变频器保护功能的理解程度2. 考查学生设置和调整保护参数的实际操作能力第七章：变频器的节能原理与应用7.1 教学目标1. 认识变频器节能的原理2. 掌握变频器在节能应用中的技术要点3. 了解变频器节能实例和效果评估7.2 教学内容1. 变频器节能的基本原理2. 变频器节能技术的应用案例3. 节能效果的评估方法和技巧7.3 教学方法1. 使用讲授法解释变频器节能原理2. 通过案例分析展示变频器节能应用3. 开展小组讨论，评估节能效果7.4 教学评价1. 考查学生对变频器节能原理的理解2. 评估学生对节能应用案例的分析能力第八章：变频器的通信与控制8.1 教学目标1. 理解变频器通信的基本概念2. 掌握变频器与上位机通信的协议和方式3. 学习变频器的控制指令及其编程8.2 教学内容1. 变频器通信的基本原理和协议2. 变频器与上位机的通信案例3. 变频器控制指令的编程和应用8.3 教学方法1. 使用讲授法介绍通信原理和协议2. 通过实际操作演示通信过程3. 指导学生编程实现控制指令8.4 教学评价1. 评估学生对变频器通信原理的理解2. 考查学生编程实现控制指令的能力第九章：变频器在自动化生产线中的应用9.1 教学目标1. 了解自动化生产线的基本构成2. 掌握变频器在自动化生产线中的作用3. 学习变频器在协调multiple devices 中的配置和调试9.2 教学内容1. 自动化生产线的基本构成和运作原理2. 变频器在自动化生产线中的应用案例3. 多设备协调中的变频器配置和调试方法9.3 教学方法1. 使用讲授法介绍自动化生产线的基本概念2. 通过案例分析展示变频器在生产线中的应用3. 指导学生进行多设备协调的配置和调试实践9.4 教学评价1. 评估学生对自动化生产线构成和运作原理的理解2. 考查学生进行变频器配置和调试的实际操作能力第十章：变频器的维护与故障诊断10.1 教学目标1. 熟悉变频器的日常维护流程2. 掌握变频器故障诊断的方法和技巧3. 学习变频器故障处理的一般步骤10.2 教学内容1. 变频器的日常维护操作2. 变频器故障诊断的方法和技巧3. 变频器故障处理的一般步骤和案例分析10.3 教学方法1. 使用讲授法讲解日常维护操作和故障诊断方法2. 通过模拟故障处理演示故障诊断和处理流程3. 开展小组讨论，分析故障处理案例10.4 教学评价1. 评估学生对变频器日常维护操作的掌握程度2. 考查学生进行故障诊断和处理的实际操作能力第十一章：变频器在特定行业中的应用11.1 教学目标1. 理解变频器在不同行业中的特殊应用2. 掌握变频器在特定行业中的优化配置3. 学习特定行业中变频器应用的案例分析11.2 教学内容1. 变频器在特定行业中的应用案例2. 特定行业中变频器的优化配置方法3. 案例分析：变频器在不同行业中的应用挑战与解决方案11.3 教学方法1. 使用讲授法介绍变频器在特定行业中的应用2. 通过案例分析展示变频器的优化配置3. 指导学生进行案例分析，解决实际应用问题11.4 教学评价1. 评估学生对变频器在特定行业中应用的理解程度2. 考查学生分析并解决实际应用问题的能力第十二章：变频器的编程与功能扩展12.1 教学目标1. 理解变频器编程的基本概念2. 掌握变频器常用编程指令和功能模块3. 学习如何进行变频器的功能扩展12.2 教学内容1. 变频器编程的基本原理和指令集2. 变频器常用功能模块及其应用3. 变频器功能扩展的方法和策略12.3 教学方法1. 使用讲授法介绍变频器编程的基本概念2. 通过编程实践演示变频器功能的实现3. 指导学生进行功能扩展的实践操作12.4 教学评价1. 评估学生对变频器编程原理的理解程度2. 考查学生实现变频器功能模块的实际操作能力第十三章：变频器的安全标准和规范13.1 教学目标1. 理解变频器安全的重要性和相关标准2. 掌握变频器安全操作的基本规范3. 学习变频器安全维护的注意事项13.2 教学内容1. 变频器安全标准的基本要求2. 变频器安全操作规范和应急预案3. 变频器安全维护的注意事项和常见问题13.3 教学方法1. 使用讲授法讲解变频器安全标准和规范2. 通过情景模拟演示安全操作和应急预案3. 指导学生进行安全维护的实际操作13.4 教学评价1. 评估学生对变频器安全标准和规范的理解程度2. 考查学生执行安全操作和应急预案的实际能力第十四章：变频器的环保与认证14.1 教学目标1. 理解变频器环保的意义和现状2. 掌握变频器环保认证的基本要求3. 学习变频器环保设计的策略14.2 教学内容1. 变频器对环境的影响和环保要求2. 变频器环保认证的标准和流程3. 变频器环保设计的实践案例14.3 教学方法1. 使用讲授法讲解变频器环保的意义和要求2. 通过案例分析展示变频器环保认证的实践3. 指导学生进行环保设计的思考和讨论14.4 教学评价1. 评估学生对变频器环保意识和认证要求的了解程度2. 考查学生提出和实施环保设计方案的实际能力第十五章：变频器的未来发展趋势15.1 教学目标1. 理解变频器技术的最新发展趋势2. 掌握变频器在新兴领域的应用3. 学习变频器技术发展的未来展望15.2 教学内容1. 变频器技术的最新研究动态2. 变频器在新兴领域的应用案例3. 变频器技术发展的未来趋势和挑战15.3 教学方法1. 使用讲授法介绍变频器技术的最新发展2. 通过案例分析展示变频器在新兴领域的应用3. 开展小组讨论，探讨变频器技术发展的未来方向15.4 教学评价1. 评估学生对变频器技术最新发展的理解程度2. 考查学生分析并预测变频器技术未来趋势的实际能力重点和难点解析本文主要介绍了变频器应用技术教学教案，内容包括变频器的基本概念、作用、分类、构成、原理、安装、调试、保护功能、节能原理、通信与控制、应用案例、维护与故障诊断、特定行业中的应用、编程与功能扩展、安全标准和规范、环保与认证以及未来发展趋势等。
《变频器》教案(2)
《变频器》教案重点和难点解析一、教学内容本节课主要讲解变频器的基本原理和应用。
教材的章节为第五章第一节，内容包括：1. 变频器的定义和工作原理；2. 变频器的分类和主要参数；3. 变频器在工业控制中的应用。
二、教学目标1. 让学生了解变频器的基本原理和分类；2. 使学生掌握变频器的主要参数和调整方法；3. 培养学生运用变频器解决实际问题的能力。
三、教学难点与重点重点：变频器的基本原理、分类和主要参数；变频器在工业控制中的应用。
难点：变频器的调整方法和工作原理的深入理解。
四、教具与学具准备1. 教具：多媒体教学设备、变频器实物、电路图；2. 学具：笔记本电脑、变频器操作手册、测量工具。
五、教学过程1. 实践情景引入：通过展示工业生产线上的变频器应用实例，让学生了解变频器在实际生产中的重要性。
2. 知识讲解：讲解变频器的基本原理、分类和主要参数，引导学生掌握变频器的基本概念。
3. 例题讲解：分析变频器在不同工业场合的应用案例，让学生了解变频器的调整方法和实际操作步骤。
4. 随堂练习：让学生根据给定的电路图和参数，设计一个简单的变频器控制系统，并现场演示。
5. 课堂讨论：引导学生探讨变频器在工业控制中的优势和局限性，以及如何解决实际问题。
六、板书设计板书内容主要包括：1. 变频器的定义和工作原理；2. 变频器的分类和主要参数；3. 变频器在工业控制中的应用案例。
七、作业设计1. 作业题目：请根据教材第五章第一节的内容，简述变频器的基本原理和分类。
答案：变频器是一种电力调节装置，其基本原理是通过改变电源输出频率，实现对交流电机转速的控制。
变频器主要分为电压型和电流型两种，其中电压型变频器输出电压与输入电压成正比，电流型变频器输出电流与输入电流成正比。
2. 作业题目：请分析一个你熟悉的工业场合中变频器的应用，说明变频器如何改善控制系统性能。
答案：以电梯控制系统为例，变频器通过调整输出频率，实现对电梯速度的精确控制，提高了电梯运行的平稳性和舒适性。
皮带变频器教学设计方案
一、教学目标1. 知识目标：- 理解皮带变频器的工作原理和结构。
- 掌握皮带变频器的安装、调试和维护方法。
- 了解皮带变频器在不同工业应用中的优缺点。
2. 技能目标：- 能够正确安装和调试皮带变频器。
- 能够对皮带变频器进行故障诊断和维修。
- 能够根据实际需求选择合适的皮带变频器。
3. 素质目标：- 培养学生的团队协作能力和动手实践能力。
- 增强学生的安全意识和环保意识。
- 培养学生的创新思维和解决实际问题的能力。
二、教学内容1. 皮带变频器的基本原理2. 皮带变频器的结构组成3. 皮带变频器的安装与调试4. 皮带变频器的维护与故障诊断5. 皮带变频器的应用实例三、教学过程1. 导入新课- 以实际工业场景引入，展示皮带传动系统中变频器的作用。
- 提出问题：如何实现皮带传动的无级调速？2. 理论讲解- 讲解皮带变频器的工作原理，包括主电路和控制电路。
- 分析皮带变频器的结构组成，如驱动模块、控制模块、保护模块等。
- 介绍皮带变频器的安装与调试步骤，包括接线、参数设置等。
3. 实践操作- 组织学生进行皮带变频器的实际安装和调试。
- 分组进行，每组负责一个环节，如接线、参数设置、调试等。
- 教师巡回指导，解答学生在操作过程中遇到的问题。
4. 故障诊断与维修- 讲解皮带变频器常见故障及诊断方法。
- 通过案例分析，让学生了解故障诊断和维修的步骤。
- 学生分组模拟故障诊断和维修过程。
5. 案例分析- 选择典型工业应用案例，分析皮带变频器的应用效果。
- 讨论不同应用场景下皮带变频器的选择和配置。
6. 总结与反思- 学生总结学习内容，分享操作心得。
- 教师点评，总结教学效果，提出改进意见。
四、教学评价1. 课堂参与度：评价学生在课堂上的积极参与程度。
2. 实践操作能力：评价学生在实际操作中的技能水平。
3. 故障诊断与维修能力：评价学生对皮带变频器故障的诊断和维修能力。
4. 案例分析能力：评价学生对皮带变频器应用案例的分析能力。

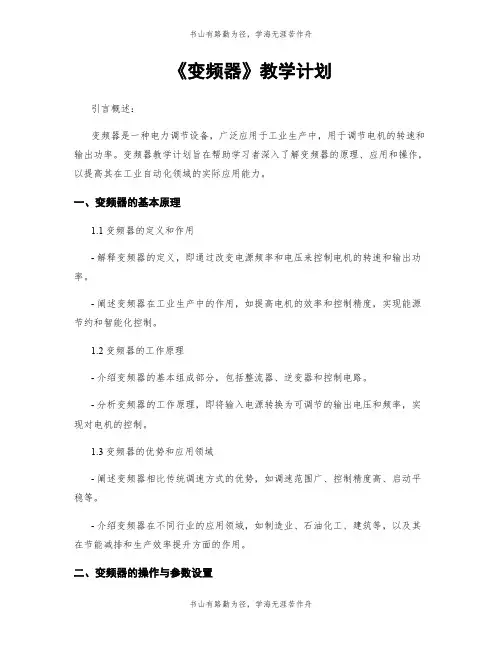

《变频器》教学计划
《变频器》教学计划引言概述：变频器是一种电力调节设备，广泛应用于工业生产中，用于调节电机的转速和输出功率。
变频器教学计划旨在帮助学习者深入了解变频器的原理、应用和操作，以提高其在工业自动化领域的实际应用能力。
一、变频器的基本原理1.1 变频器的定义和作用- 解释变频器的定义，即通过改变电源频率和电压来控制电机的转速和输出功率。
- 阐述变频器在工业生产中的作用，如提高电机的效率和控制精度，实现能源节约和智能化控制。
1.2 变频器的工作原理- 介绍变频器的基本组成部分，包括整流器、逆变器和控制电路。
- 分析变频器的工作原理，即将输入电源转换为可调节的输出电压和频率，实现对电机的控制。
1.3 变频器的优势和应用领域- 阐述变频器相比传统调速方式的优势，如调速范围广、控制精度高、启动平稳等。
- 介绍变频器在不同行业的应用领域，如制造业、石油化工、建筑等，以及其在节能减排和生产效率提升方面的作用。
二、变频器的操作与参数设置2.1 变频器的基本操作- 详细介绍变频器的启停、调速和故障报警等基本操作方法。
- 强调操作时的安全注意事项，如防止电击、避免过载等。
2.2 变频器参数的设置- 解释变频器参数的含义和作用，如电机额定功率、额定电流、频率设置等。
- 介绍如何根据实际需求进行参数设置，以达到最佳的工作效果。
2.3 变频器的故障排除- 列举常见的变频器故障现象和可能的原因，如过热、过载、过压等。
- 提供故障排除的方法和步骤，帮助学习者快速解决变频器故障问题。
三、变频器的维护与保养3.1 变频器的日常维护- 强调定期对变频器进行检查和清洁，以确保其正常运行。
- 提供常见维护任务的具体步骤，如清理风扇、检查电缆连接等。
3.2 变频器的故障预防- 分析常见的变频器故障原因，如电源质量不稳定、环境温度过高等。
- 提供预防措施，如安装稳压器、加装散热设备等，以降低故障发生的概率。
3.3 变频器的定期保养- 解释变频器的定期保养的重要性，如更换电容器、清洗电路板等。
变频器操作说明教学文案
10：按ESC键，返回。最后按MENU键 返回到驱动模式。
具体的各个参数代表的含义需要查阅 有关的用户手册。
出现故障变频器会显示相应的错误码， 查阅用户手册以排除故障。
关于变频器模式的说明：
驱动模式：是变频器的运行模式。 同时监视显示频率指令、输出电流 等，也可以显示故障内容、故障履 历等。
QUICK程序模式：可以参照设定变 频器运行所必要的最低限度参数 （变频器的数字操作器的使用环 境）。
ADVANCED程序模式：可以参照 设定变频器全部的参数。
校验模式：可以参照设定从出厂设 定变更了的参数。
参数设定操作实例：
要将参数c1-02(减速时间)从10秒变更 到5秒的设定顺序。 1：接通电源，数字操作器显示“F
0.0”。 2：按下MENU键，选择驱动模式，
此时DRIVE的指示灯闪烁。 3：按下MENU键，选择QUICK程
序模式，此时QUICK的指示灯闪 烁。
4：按下MENU键，选择ADVANCED 程序模式。此时ADV的指示灯闪烁， 数字操作器显示“A1-00”。
