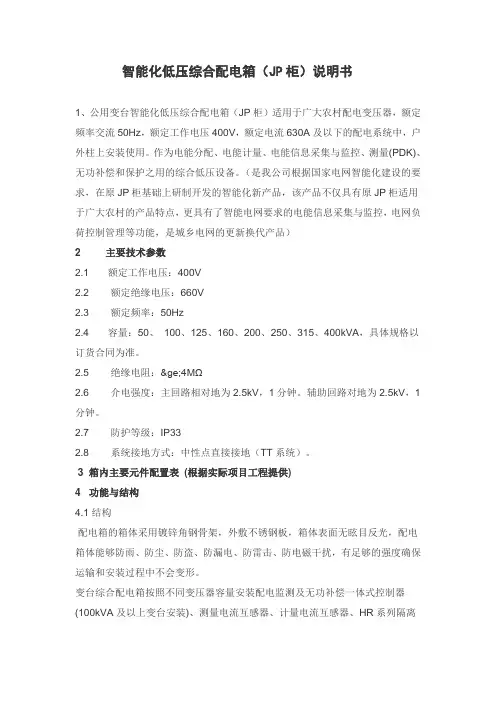

JP柜说明书
智能化低压综合配电箱（JP 柜）说明书1、公用变台智能化低压综合配电箱（ JP 柜）适用于广大农村配电变压器，额定频率交流50Hz ，额定工作电压 400V ，额定电流 630A 及以下的配电系统中，户外柱上安装使用。
作为电能分配、电能计量、电能信息采集与监控、测量 (PDK) 、无功补偿和保护之用的综合低压设备。
（是我公司根据国家电网智能化建设的要求，在原 JP 柜基础上研制开发的智能化新产品，该产品不仅具有原 JP 柜适用于广大农村的产品特点，更具有了智能电网要求的电能信息采集与监控，电网负荷控制管理等功能，是城乡电网的更新换代产品）2 主要技术参数2.1 额定工作电压： 400V2.2 额定绝缘电压： 660V2.3 额定频率： 50Hz2.4 容量： 50、 100 、125 、160 、200 、250 、315 、400kVA ，具体规格以订货合同为准。
2.5 绝缘电阻： ≥4MΩ2.6 介电强度：主回路相对地为 2.5kV ， 1 分钟。
辅助回路对地为 2.5kV ，1 分钟。
2.7 防护等级： IP332.8 系统接地方式：中性点直接接地（TT 系统）。
3 箱内主要元件配置表(根据实际项目工程提供)4功能与结构4.1 结构配电箱的箱体采用镀锌角钢骨架，外敷不锈钢板，箱体表面无眩目反光，配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰，有足够的强度确保运输和安装过程中不会变形。
变台综合配电箱按照不同变压器容量安装配电监测及无功补偿一体式控制器(100kVA 及以上变台安装 )、测量电流互感器、计量电流互感器、HR 系列隔离刀闸，高分断自动重合闸漏电综合保护出线开关、复合继电器型固态、进出线端子等电器元件。
箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功补偿室。
电能表和计量互感器在同一室，与其他室用封板分隔，箱门能加铅封和锁封，无功补偿室与其它室采用不小于 2mm 镀锌钢板分隔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JP系列
低压综合配电箱安装使用说明书
1、概述
JP系列10kV变压器综合配电箱（以下简称“配电箱”），适用于广大农村配电变压器额定频率交流50Hz，额定工作电压400V，额定电流800A及以下的配电系统中，户外柱上安装使用。
配电箱具备远程在线监测、电能分配、电能计量、无功补偿和剩余电流保护等功能的综合低压成套开关设备与控制设备。
2、型号及含义
JP —□ / □
补偿容量（kvar）
变压器容量（kVA）
低压综合配电箱
3、执行标准
GB 4208 外壳防护等级（IP代码）
GB/Z 6829 剩余电流动作保护电器的一般要求
GB 低压成套开关设备和控制设备第2部分：低压成套开关设备和控制设
备第2部分：成套电力开关和控制设备
GB/T 10233 低压成套开关设备和电控设备基本试验方法
GB 13955 剩余电流动作保护装置安装和运行
GB 低压开关设备和控制设备第2部分：断路器
GB/T 15576 低压成套无功功率补偿装置
GB/T 电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验
DL/T 375 户外配电箱通用技术条件
DL/T 499 农村低压电力技术规程
DL/T 614 多功能电能表
DL/T 620 交流电气装置的过电压保护和绝缘配合
4、使用环境条件
配电箱的使用环境条件，见表1。
表1 使用环境条件
5、主要技术参数
配电箱的主要技术参数，见表2、表3。
表2 200kVA配变用，1进3出，有补偿配电箱主要技术参数
表3 400kVA配变用，1进3出，有补偿配电箱主要技术参数
6、装置功能单元的划分和要求装置划分为以下单元：
a)计量/测量表计单元；
b)控制保护单元；
c)无功补偿单元。
计量/测量表计单元
计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。
室内装有计费用电流互感器3只(用户自行安装)，精度为级。
门装防窃电专用锁。
不配置电能表，但预留安装一块三相电能表的位置和远抄采集器的位置（电表安装尺寸执行国网相关标准），并留有足够的连接电能表的导线。
预先完成CT一次接线，并在计量单元内CT电源侧提供主进线及接线端子。
测量单元
满足电压、电流基本量测量，加装测量CT 3个，精度为级。
.2 能测量装置的三相电压、三相电流，电压表、电流表的精度在级以上。
控制保护单元
进线开关采用熔断器式隔离开关。
200kVA配电箱出线断路器采用剩余电流动作保护器，有流剩余电流动作保护功能，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为30mA～500mA可调，还应具备断相保护功能。
400kVA配电箱装置出线断路器采用塑壳断路器，具备投切正常负荷的控制功能外，还具备过流、过负荷等异常跳闸的基本保护功能。
5.2.3.3装置出线回路为3路，电流分散系数为。
5.2.3.4装置采用T1级浪涌保护器和低压交流无间隙硅橡胶氧化锌避雷器作为防雷保护
电器。
无功补偿单元
采用采用三相△接，单相Y接混合接线方式，配装智能型电容器。
无功补偿控制器具有过压、过流、断相等保护功能并具有投入及切除门限设定值、延时设定值和记录功能。
为防止无功跳变，大负荷启动时造成电容器频繁投切或误投，应具有硬件软件闭锁功能。
补偿容量为变压器容量的30%。
母线、导线及布线
主电路母线选用铜排，其截面积应不小于可能通过该电路最大工作电流的倍进行选择，母线应有固定支撑点。
母线和导线的颜色符合GB 2681的规定，母线的相序排列应符合GB/T 15576-2008中的规定，母线和导线接头部分用热缩带处理，防止杂物掉落造成相间短路。
导线应采用铜导线，同时主刀闸、分路刀闸进、出线加装铜连接端子，便于低压进出线安装。
母线的连接和布置方式以及绝缘支持件具有承受装置的最大短路耐受电流的能力。
助电路采用铜芯绝缘导线，其截面应根据所能承载的额定工作电流进行选择。
柜体及结构
柜体采用的304不锈钢板（国标0Cr18Ni9/SUS304），门锁采用锌铝合金材料箱变锁。
户外型、前后面布置，防护等级IP44，防雨性能好，顶盖两出水3度排水倾角。
柜体有足够的机械强度，在运输、安装中不发生变形。
柜体外形美观。
装置的结构设计和电器、电路的布置经济合理，便于维修，方便操作，安全可靠，实用美观。
有良好的通风散热功能。
箱体散热孔、穿线孔等应具有防小动物措施。
焊接件焊接牢固，焊缝应均匀美观，无焊穿、裂纹、交边、残渣、气孔等现象。
装置内所有金属坚固件均采用热镀锌防腐措施，镀层不得起皱、脱落、发黑及生锈。
6、标志、包装与运输
装置的铭牌上应表明产品的名称、型号、制造日期、额定电压、额定容量、厂家名称，柜外壳上喷涂警示标志。
保证产品及其组件、零件在整个运输和储存期间不致损坏和松动。
保证产品所连接的接触面（包括接地处的金属面）在运输和储存期间应有防腐蚀措施。
每台产品附有产品合格证书、装箱单。
7、随机文件
装置的技术数据和图纸资料，一次方案图和二次原理接线图。
安装使用说明书。
出厂试验报告。
8、一次系统方案
配电箱的一次系统方案，见图1～图2。
9、外形结构尺寸
配电箱的外形结构尺寸，见图3。
图1 JP-200/60配电箱（3回出线）一次系统方案图图2 JP-400/120配电箱（3回出线）一次系统方案图
图3 配电箱外形结构。
