这一组加工表面包括：φ 60H12 的孔，以及 φ 60H12 的两个端面。主要是 φ 60H12 的 孔。 （3） 铣 16H11 的槽
这一组加工表面包括：此槽的端面，16H11mm 的槽的底面， 16H11mm 的槽两侧面。 （4） 以 M22×1.5 螺纹孔为中心的加工表面。 这一组加工表面包括：M22×1.5 的螺纹孔，长 32mm 的端面。 主要加工表面为 M22×1.5 螺纹孔。 这两组加工表面之间有着一定的位置要求，主要是： 1） 2） φ 60 孔端面与 φ 25H7 孔垂直度公差为 0.1mm.。 16H11mm 的槽与 φ 25H7 的孔垂直度公差为 0.08mm。
中北大学课程设计说明书
3
中北大学课程设计说明书
序言
机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业 课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也 是一次理论联系实际的训练,因此,它在我们四的大学学习中占有重要的地位。 就我个人而言，通过这次工艺课程设计，使我能够熟悉运用了相关手册图表，对识图、 制图、运算及编制文件各个方面都得到了长足的进步 ，同时我也把这次课程设计当做一次很 真实的岗前练兵，希望能通过这次课程设计，能够使我面对问题时能够更理性，更勇敢。 这个题目不仅仅是我一个人的，这是我们两个人的成果，这使我第一次感到了团队我们 配合的很默契，也很成功，尽管结果可能不像老师预期的那样好，但是我们都已经很尽力了， 只因基础知识不够扎实，水平有限，希望指导老师能够多多包涵。
1
中北大学课程设计说明书
1 零件的分析 1.1 零件的作用
题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主 轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的 φ 25 孔与操纵机构相连，二下方的 φ 60 半孔则是用于与所控制齿轮所在的轴接触。通过上 方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。
CA6140车床拨叉831007加工工艺及钻铰Φ22孔夹具设计
说明书设计题目：拨叉机械加工工艺规程及夹具设计（831007）摘要这篇文章是基于CA6140车床拨叉831007件和加工工艺分析，包括分析拨叉831007零件图，毛坯的选择，制定夹具，零部件的工艺路线，刀具选择，切割的确定方法填充工艺文件的数量。
选择正确的加工方法，加工工艺的合理设计。
此外，两个流程加工件填充盖设计了专用夹具。
许多类型的夹具，夹具，其中最广泛使用的通用夹具，尺寸和更加标准化，以及专业工厂进行生产。
在大规模生产应用广泛，适用于工件的加工流程服务专用夹具，你需要来设计和制造自己的工厂加工的工件。
本文的主要内容是设计和加工夹具设计孔夹具。
关键词：CA6140车床，拨叉831007，处理，加工方法，工艺文件ABSTRACTTHIS ARTICLE IS FOR PROCESSING APPLICATIONS CA6140 LATHE FORK 831,007 PARTS AND MACHINING PROCESS ANAL YSIS, INCLUDING ANALYSIS OF THE PARTS DIAGRAM, ROUGH CHOICE, FORMULATE FIXTURE, PROCESS ROUTE OF PARTS, TOOL SELECTION, CUTTING THE AMOUNT OF DETERMINATION PROCESS FILL PROCESS DOCUMENTS. SELECT THE CORRECT PROCESSING METHODS, THE RATIONAL DESIGN OF MACHINING PROCESSES. IN ADDITION, TWO PROCESSES FOR MACHINING PARTS FILLER LID DESIGNED A SPECIAL FIXTURE.MANY TYPES OF JIGS AND FIXTURES, IN WHICH THE MOST WIDELY USED GENERIC FIXTURE, SIZE AND MORE STANDARDIZED, AND A PROFESSIONAL FACTORY FOR PRODUCTION. WIDELY USED IN MASS PRODUCTION, SPECIAL FIXTURES DESIGNED FOR A WORKPIECE MACHINING PROCESS SERVICE, ALL YOU NEED TO DESIGN AND MANUFACTURE THEIR OWN FACTORIES PROCESSING THE WORKPIECE. THE MAIN CONTENT OF THIS PAPER IS TO DESIGN AND PROCESSING FIXTURE DESIGN BEARING BORE FIXTURE.KEYWORDS: CA6140 LATHE FORK 831,007, PROCESSING, PROCESSING METHODS, PROCESS DOCUMENTS, FIXTURES目录摘要 (II)ABSTRACT........................................................................................................................................................ I II 第1章绪论 .. (1)1.1研究课题的意义及现状 (1)1.2课题主要研究内容 (1)1.3研究方法和手段 (2)1.4研究目标 (2)1.5方案可行性分析 (2)第2章拨叉831007的分析 (3)2.1分析拨叉831007图 (3)2.2确定生产类型 (3)2.3确定毛坯 (3)第3章拨叉831007零件的机械加工工艺过程设计 (6)3.1拨叉831007零件基准的选择 (6)3.1.1拨叉831007粗基准的选择 (6)3.1.2拨叉831007精基准的选择 (6)3.2加工主要工序安排 (6)3.3选择加工设备与工艺设备 (8)3.4确定工序尺寸 (9)3.5切削用量 (11)3.6时间定额计算及生产安排 (16)第4章CA6140车床拨叉831007 加工工艺及钻铰Φ22孔气动夹具设计 (21)4.1基本夹具设计原理 (21)4.2夹具定位基准的选择 (21)4.3确定夹具结构，确定夹紧机构（气压夹紧）方案 (22)4.4设计拨叉831007夹具装配图 (24)4.5切削力及夹紧力的计算 (24)4.6误差分析与计算 (25)4.7钻套、衬套、钻模板设计与选用 (26)4.8确定831007钻铰孔夹具的夹具体结构和总体结构 (28)4.9831007夹具的钻铰孔夹具设计及操作的简要说明 (29)第5章夹具中关键零件的相关计算 (30)5.1制定工艺路线 (30)5.2选择加工设备和工艺装备 (31)5.2.1 机床选用 (31)2.2.2 选择刀具 (31)5.3确定切削用量及基本工时 (32)总结 (35)参考文献 (36)致谢 (37)第1章绪论1.1研究课题的意义及现状目前，我们的小拨叉831007机械行业是一个成熟，稳定的发展，进口设备的统治已经结束，国内机械已成为主要成分。
CA6140车床拨叉831007”零件的机械加工工艺规则及专用夹具设计
摘要本文介绍了拔叉的加工工艺设计过程及其专用夹具设计过程。
通过本设计进一步了解了机械加工工艺设计过程的一般方法和步骤。
联系生产现场实际条件进行工艺方案的比较选择适当方案；掌握根据生产的要求设计专用机床夹具的方法；以及根据商业利益进行工艺方案的比较与技术经济分析。
本文内容包括：机械加工工艺的组成，工艺过程的作用，工艺规程的作用，工艺规程的设计原则，生产纲领的计算和生产类型的确定，毛坯的制造形式，制造工艺中基准的选择，零件的尺寸、形状误差和位置误差的分析，机械加工工艺路线的制定，各个工序的加工余量、工序尺寸、尺寸公差的确定及某些刀具的几何参数的选择和常见的金属切削机床的选用，机械加工各工序的切削深度、进给量、切削速度的确定，机械加工工时的计算，专用夹具设计的基本要求，专用夹具设计的依据、夹具装置的选择、夹紧力的估算、定位误差的分析、夹具的操作说明。
本文介绍的各个工序都是从保证使用功能要求、提高劳动生产率，保证加工质量、降低劳动强度，注意劳动保护和环境保护，提高可靠性出发进行各工序的工艺和夹具的比较和制定。
为了更好的了解各国先进的工艺技术文本还选择了两篇相关英文文献进行了可供读者参考。
关键词：机械加工；工艺；工序；夹具；机床AbstractIn this paper, the fork off the design process and its dedicated fixture design process. Through the design of a better understanding of the engine machining process of the general process design methods and steps. Contact production at the scene of the actual conditions of the program compared select the appropriate programs; master in accordance with the requirements of the production design for the machine tool fixture methods and in accordance with commercial interests of the program compared with the technical and economic analysis.This article includes: the composition of mechanical processing technology, the role of process, the role of a point of order, the order of the design principles, the calculation of the Program of production and production types of identification, the rough form of manufacturing, manufacturing process in the choice of benchmarks, spare parts The size, shape and location of error of error, mechanical processing line of development, the various processes a gong , process size, Tolerance and the determination of certain tools and geometric parameters of common metal-cutting machine tools of choice , the basis for fixture design, the choice of fixture installation, the clamping force estimates, positioning error The analysis, fixture instructions. This paper describes the various processes are guaranteed from the use of functional requirements, raising labor productivity, and ensure processing quality, reduce labor intensity and attention to labor protection and environmental protection, to improve the reliability of the process and the process of comparison and the development of fixture. In order to better understand the countries of advanced technology has also selected the two texts related to English literature a reference for readers.Key words: Engine machining; process; processes; fixture; Machine目录摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (1)第二章概述 (2)2.1夹具夹紧装置及夹具体的基本要求 (2)2.2机床夹具功用 (3)2.3机床夹具在机械加工中的作用 (3)2.4机床夹具组成 (4)2.5机床夹具分类 (5)2.6机床夹具的设计要求 (7)第3章零件的分析 (8)3.1零件的作用 (9)3.2零件的工艺分析 (9)第4章工艺规程设计 (10)4.1确定毛坯的制造形式 (10)4.2基准的选择............................................................................... 错误!未定义书签。
CA6140车床拨叉工艺卡片
进给次数
铣
工时定额
机动
辅助
0.67
3
2
32.7s
0.8
50
1.8
1.8
0.9
0.2
进给 次数
1 1
1
共页
第页
材料牌
ZT200 每台件数
1 同时加工件数
1 切削液 煤油
工序工时
准终
单件
工时定额 机动 辅助
4.2s 11
13
工步号 1
机械加工工序卡片
产品型 号
产品名 称
车间
CA6140
零件图 号
车床
零件名 称
工序号
1 毛坯种类
2 毛胚外形尺寸
铸铁 设备名称
铰孔至φ 8 确保孔内 粗糙度为 1.6
高速钢麻花钻头、专用 夹具
高速钢铰刀
产品型号 产品名称
车间
CA6140 车床
零件图号 零件名称
工序号
1 毛坯种类
铸铁 设备名称 立式钻床
夹具编号
5 毛胚外形尺寸 160×73×40
设备型号
Z535
1
2 拨叉 831007
工序名 钻、铰 每毛坯可制作件数
1 设备编号
5 夹具名称 专用夹具
工位器具编号
工位器具名称
2
主轴转速 (r/min)
600
切削速度 (m/min)
0.38
进给量 (mm/r)
游标卡尺 背吃刀量 (mm)
0.31
1.5
进给次数
1
500
0.5
0.4
1.3
1
共页 第页
材料牌
ZT200 每台件数
CA6140车床拨叉(831007型号)零件总毛坯图阶段计算说明书

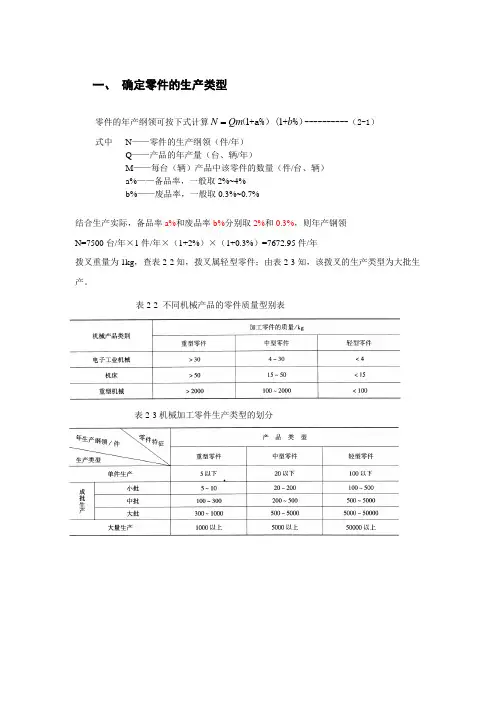

一、 确定零件的生产类型零件的年产纲领可按下式计算11N Qm b （+a%）(+%）----------（2-1） 式中 N ——零件的生产纲领（件/年） Q ——产品的年产量（台、辆/年）M ——每台（辆）产品中该零件的数量（件/台、辆） a%——备品率，一般取2%~4% b%——废品率，一般取0.3%~0.7%结合生产实际，备品率a%和废品率b%分别取2%和0.3%，则年产钢领 N=7500台/年×1件/年×（1+2%）×（1+0.3%）=7672.95件/年拨叉重量为1kg ，查表2-2知，拨叉属轻型零件；由表2-3知，该拨叉的生产类型为大批生产。
表2-2 不同机械产品的零件质量型别表表2-3机械加工零件生产类型的划分二、确定零件的毛坯尺寸公差和机械加工余量1.按第五章第一节《铸件尺寸公差与机械加工余量（摘自GB/T6414-1999）》确定①求最大轮廓尺寸根据零件图计算轮廓尺寸，长l60mm，宽73mm，高50mm，故最大轮廓尺寸为l60mm。
②选取公差等级CT 由表2-8（1），铸造方法按机器造型、铸件材料按灰铸铁，得公差等级CT范围8～12级，取为10级。
③求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，查表2-8（3），其中公差带相对于基本尺寸按对称分布。
④求机械加工余量等级由表2-8（5），铸造方法按机器造型、铸件材料按灰铸铁，得机械加工余量等级范围E～G级，取为F级。
⑤求RMA（要求的机械加工余量）对所有加工表面取同一个数值，由表2-8（4）查最大轮廓尺寸为160mm、机械加工余量等级为F级，得RMA数值为1.5mm。
⑥求毛坯基本尺寸φ8孔和M8螺纹孔较小，铸成实心；拨插头上表面属单侧加工，应由式R=F+RMA+CT/2=50+1.5+2.8/2=52.9mmφ22孔属内腔加工，应由式R＝F-2RMA-CT/2＝22-2×1.5-2.4/2=17.8mm求出。
机械制造工艺学课程设计-CA6140车床拨叉(831007)工艺规程及钻φ22的钻床夹具(全套图纸)
根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。查《机械制造工艺及设备设计指导手册》346页表15-32、15-33、15-34，选择零件的加工方法及工艺路线方案如机械加工工艺过程卡片。
(6)辅助时间tf的计算由辅助时间与基本时间的关系为ta=(0.15~0.2)tj得钻孔工步的辅助时间tf=0.15 55.3=8.30s
按机床功率kw5~10，
工件-夹具系统刚度为中等时，按《教程》表5-7查得fz=0.12mm。
4.3计算切削速度按《教程》表5-9选取Vc=49m/min，根据公式
，算得
n=219.8r/min,查《教程》表4-15取n=210r/min,在由公式
算得实际切削速度Vc＝46.8m/min。
4.4校验机床功率
由2-28可查得精铰余量Z精铰=0.06mm粗铰余量Z粗铰=0.14mm扩孔余量Z扩孔=1.8mm钻孔余量Z钻=20mm
查表1-20可依次确定各工序的加工精度等级为,精铰:IT7;粗铰:IT10;扩孔:IT11;钻孔:IT12.
根据上述结果,再查标准公差数值表可确定各工步公差值分别为,精铰:0.021mm;粗铰:0.058mm;扩孔:0.075mm;钻孔:0.15mm
为n=160r/min,因此由公式 算得实际切削速度Vc=40.2mm/s。
1.4校验机床功率
查《简明手册》Pcc=1.1kw,而机床所能提供功率为Pcm>Pcc。故校验合格。
最终确定ap=1.2mm，n=160r/min, Vc=40.2m/min，fz=0.2mm/z。
CA6140车床拨叉加工工艺及铣Φ22孔上端面夹具毕业设计论文
攀枝花学院学生课程设计（论文）题目：CA6140车床拨叉加工工艺及铣φ22孔上端面夹具设计学生姓名：学号：所在院(系)：机电工程学院专业：机械设计制造及其自动化班级：指导教师：职称：年月日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。
课程设计（论文）指导教师成绩评定表目录序言 .................................................................................................................................................. 2 1 零件的分析 (3)1.1零件的作用 ......................................................................................................................... 3 1.2零件的工艺分析 ................................................................................................................. 3 2 工艺规程设计 .. (4)2.1确定毛坯的制造形式 ......................................................................................................... 4 2.2基面的选择 ......................................................................................................................... 4 2.3制定工艺路线 ..................................................................................................................... 4 2.4机械加工余量、工序尺寸及毛坯尺寸的确定 ................................................................. 7 3 切削用量及时间定额 . (9)3.1粗铣φ22孔上端面 ........................................................................................................... 9 3.2扩φ22孔 .......................................................................................................................... 9 3.3精铣φ22孔上端面 ........................................................................................................ 10 3.4精铰φ22孔 .................................................................................................................... 10 3.5粗镗、半精镗φ55孔 ..................................................................................................... 10 3.6粗镗、半精镗73孔 .. (11)3.7 钻8M 螺纹孔、攻8M 螺纹、钻8 锥销孔 .............................................................. 13 3.8铣断 .................................................................................................................................. 14 4 夹具设计. (15)3.1问题的提出 ....................................................................................................................... 15 3.2夹具设计 ........................................................................................................................... 15 设计总结......................................................................................................................................... 17 参考文献.. (18)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习。
CA6140车床拨叉831003工艺及钻φ22的花键底孔夹具设计【含全套CAD图纸和WORD说明书】
机械制造工艺学课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）指导老师：***设计作者：姜枝良学号：**********院系：湘潭大学机械工程学院目录1 前言通过机械制造工艺学课程设计，系统的总结运用了大学所学的专业知识（如《互换性与技术测量》、《机械设计》、《机械制造工艺学》、《机械制图》、《机床夹具设计》等课程）。
让我们对所学知识得以巩固并用于解决实际问题，使理论与实践得以结合；使我们对本专业有了更深刻的理解，为以后学习和工作奠定了坚实基础。
三维零件模型如图【1】图【1】2 课程设计目的机械制造工艺学课程设计，是在学完机械制造工艺学以及机床夹具设计原理课程之后，在老师指导之下初步尝试综合运用所学专业知识并且独立完成的一项基本训练。
同时，也为以后学好专业知识打下良好的基础。
通过课程设计达到以下目的：（1）、能熟练的运用机械制造工艺学的基本理论和，夹具设计原理知识，正确地解决一个零件在加工中的定位、夹紧以及合理制定工艺规程等问题培养学生分析问题和解决问题的能力；（2）、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力；（3）、课程设计过程也是理论联系实际的过程，学会使用手册、查询相关资料，增强学生解决工程实际问题的独立工作能力。
三、零件分析3.1零件作用零件是CA6140拨叉（见附图【】）它位于车床变速机构中，主要起换挡，使主轴回转运动按照工作者的要求进行工作，获取所需的速度和扭矩的作用。
宽度为30012.0+mm的面尺寸精度要求很高，因为在拨叉拨动滑移齿轮时如果槽的尺寸精度不高或者间隙很大时，滑移齿轮得不到很高的位置精度，所以，在宽度为30012.0+mm的面的槽和滑移齿轮的配合精度要求很高。
3.2 零件工艺分析该拨叉零件的主要加工表面是平面、内花键和槽系。
一般来说，保证平面的加工精度要比保证内花键的加工精度容易。
