(工艺技术)冷库制冷工艺设计文件

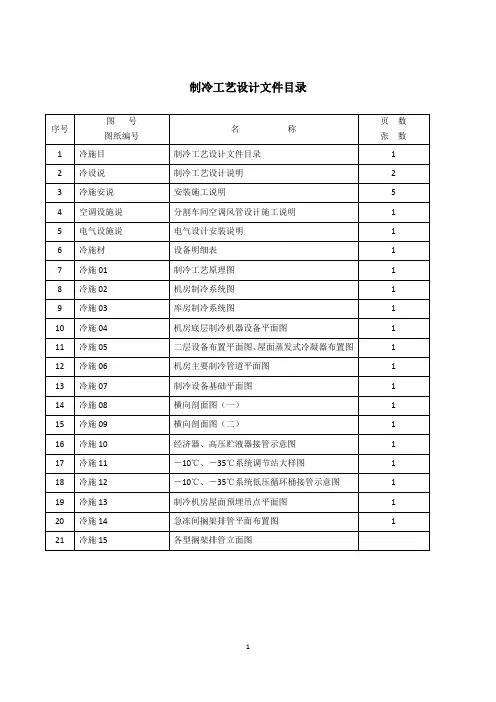

制冷工艺设计文件目录制冷工艺设计说明一、工程规模：1、快冷间：一间，400头/80min；设计冷风温度－26℃，共需机械负荷286kw2、排酸间：七间，210～280头/间、6～8h；设计冷间温度0～4℃，共需机械负荷483kw3、副产品冷却间：二间，设计冷间温度0～4℃，共需需机械负荷138kw4、分割产品暂存间：一间，设计冷间温度0～4℃，需机械负荷69kw5、急冻间：四间，15t/间、24h；设计冷间温度－23℃，需机械负荷288kw6、冷藏库：二间，120t+180t，共300t；设计冷间温度－18℃，需机械负荷21kw7、分割间：一间，设计车间温度10～12℃，需机械负荷60kw。

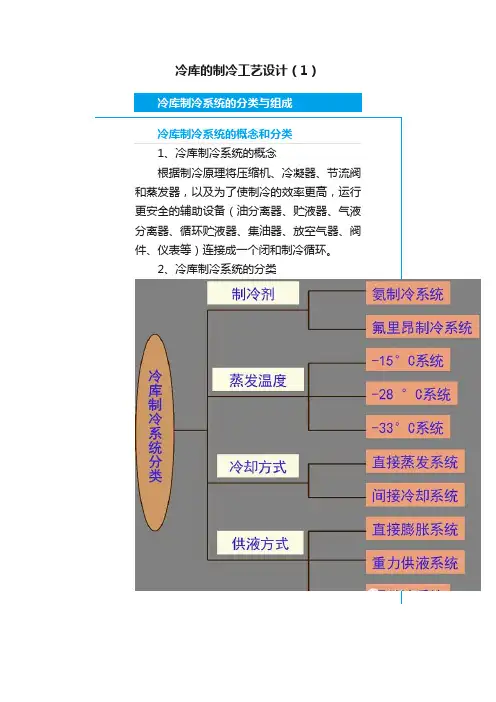

二、制冷系统说明（一）制冷剂：R717（氨）；冷冻机油：N46（二）制冷系统划分1、－35℃蒸发温度系统：包括快冷间、急冻间和冷藏库。

2、－10℃蒸发温度系统；包括冷却排酸间、副产品冷却间、分割产品暂存间和分割间。

（三）设备选型及配置1、制冷压缩机：①－35℃蒸发温度系统：选用液氨冷却二次进气螺杆式压缩机LG16BMY2一台、LG20BMY2两台，在－35℃/+35℃工况下的总制冷量是701kw；②－10℃蒸发温度系统：选用液氨冷却螺杆式压缩机LG20BMY一台，在－10℃/+35℃工况下的总制冷量是770kw。

2、蒸发式冷凝器：选用ZNX－2800型一台，在冷凝温度＋35℃，湿球温度26.9℃工况下的排热量是2800kw。

3、高压贮液器：选用ZA－5型一台。

4、低压循环桶：①－35℃系统，选用DX－8L型低压循环桶一台，配50P－40屏蔽式氨泵两台，一用一备；②－10℃系统，选用DX－6L型低压循环桶一台，配50P－40屏蔽式氨泵两台，一用一备。

5、经济器：选用JJA－28型一台，在－35℃蒸发温度系统运行时使供给蒸发器的液体过冷，提高系统在低温下运行的经济性。

（四）制冷系统的控制程度1、压缩机的安全保护：排气压力过高保护、吸气压力过低保护、压缩机电机过载保护；2、低压循环桶：液位自动控制，液位超高报警；3、蒸发式冷凝器：断水自动报警；4、氨泵：压差保护；5、自动放空气；6、冷间温度遥测、显示、打印，冷间冷库门外就地显示。

（五）冲霜方式：1、快冷间：手动水冲霜＋手动热氨融霜；2、急冻间：手动扫霜＋定期热氨融霜；3、冷藏库：手动扫霜＋定期热氨融霜；4、排酸间等冷却间：手动水冲霜＋定期热氨融霜三、其他1、在制冷系统安装施工过程中应严格遵守行业标准《氨制冷系统安装工程施工及验收规范》SBJ12－2000；2、土建施工时制冷工艺安装人员要密切注意管道预埋吊点位置，若发现不符，应及时纠正；3、管道包扎保温层的范围见《氨制冷系统安装工程施工及验收规范》，保温材料采用聚氨酯泡沫塑料现场发泡，外包彩钢板保护壳。

聚氨酯泡沫塑料的导热系数≯0.025w/m.℃；彩钢板厚度为0.426mm。

4、技术要求：根据国家规范GB50316《工业金属管道设计规范》有关规定，本工程管道材料应符合GB8163－99的规定，选用钢号为10或20号的无缝钢管。

附表一制冷设备灌氨量附表二制冷管道保温层厚度热氨融霜管道包扎岩棉厚度为75mm附表三制冷设备保温层厚度表安装施工说明本说明是设计文件之一，是制冷工艺设计对施工安装的技术要求，安装工程除应按照施工图施工外，本说明具有同样的效力。

安装工作开始前，须具有以下资料：机组及辅助设备产品、阀门和仪表的出厂合格证及使用说明书等全套资料。

一、制冷压缩机1、氨压缩机的安装要点（包括试车及验收要求）应符合《制冷设备、空气分离设备安装工程施工及验收规范》GB50274－98中有关规定和要求。

2、氨压缩机座必须做在实土上，施工前应将基座下的浮土挖开，如挖深后深度超过要求，则应用好土分层夯实至基础座底标高，后在其上浇灌基础混凝土。

3、机座一般可用C15混凝土制作，，必须与实物核对预留孔洞尺寸和电线管道位置。

4、机座初次浇灌高度，须比图纸尺寸低25mm，以便安装完毕后制作水磨石面层。

5、压缩机就位前应将预留螺栓孔清除干净，孔内不得有灰土、木屑等杂物。

螺栓孔灌浆用C30细石混凝土，并须严格捣实。

二、辅助设备1、所有压力容器（包括冷凝器、高压贮液器、虹吸罐、放空气器）安装前应检查制造厂试压合格证，否则应补行单体试验。

2、设备在浇灌基础前，必须按实物制作螺孔位置样板。

并按样板预埋螺栓，样板必须平整并经水平校验。

3、设备安装之前必须清除铁锈污物，容器用0.6MPa（表压力）的压缩空气进行单体排污。

4、设备安装除按图纸标注要求外，一般均要求平直牢固。

压缩机等易震动设备的地脚螺栓，应采用双螺帽或增加弹簧垫圈。

5、设备安装时必须弄清楚管路接头的位置，严禁接错。

6．低温容器安装时应增设垫木，垫木厚度与保温层厚度相同，以减少冷桥。

垫木应预先用热沥青浸泡，防止腐蚀。

7、低温容器连接阀门时，应按设计要求预留绝热层厚度，防止阀门埋入隔热层。

三、库房冷却设备1、冷风机○1冷风机安装前应具有工厂试压合格证，如无试压证明，在现场用1.2MPa（表压力）气压试验，并吹污。

○2冷风机水盘、下水管口与水盘焊接处不得渗漏，严格防止冲霜水和地面水沿下水道渗入地面隔热层。

○3冷风机的安装必须水平，不得歪斜，以免配水不均影响冲霜效果和水盘放水阻碍。

○4轴流风机及电机加固螺栓必须加弹簧垫圈。

○5冷风机安装完毕后，应开动轴流风机检查有无震动和风叶擦壳现象。

开冲霜水阀，检查配水是否均匀，冷风机壳体及挡板有无漏水、漏风现象，并作全面的调整。

2、搁架排管○1搁架排管的制作及安装必须符合设计图纸要求。

○2制作排管的无缝钢管应订购符合化学成分和机械性能的产品，必须具有产品质量证明。

对到达现场的无缝钢管应逐批检查管材质量。

制作前管子须内外除锈，除过锈的管材应妥加保管，必要时两端用木塞塞紧，防止砂石等杂物进入，并不得露天放置，防止再生锈。

○3排管制成后，须进行单体试压和吹污，试压一般用1.2MPa（表压力）气压，以试验其渗漏性。

○4排管制成后，涂刷红丹防锈漆两度。

四、测量仪表1、系统测量仪表均采用合格、氨专用产品。

2、压力测量仪表应用标准压力表校正，温度测量仪表应用标准温度计校正，并做好记录。

3、冷凝器、虹吸罐、高压贮液器、集油器、加氨站等高压容器设备及压缩机排气管路上使用0.1～2.4MPa 的压力表；低压循环桶、放空气器、调节站及压缩机吸气管路上使用－0.1～1.5MPa压力表。

氨用压力表等级不低于2.5级。

4、所有仪表应安装在照明度良好，便于观察，不妨碍操作的地方，安装在室外的仪表，应加保护罩。

5、压力控制器和温度控制器安装前须经过校验并安装在不震动的地方。

五、阀门1、氨系统用各种阀门（如截止阀、节流阀、止回阀、安全阀、浮球阀、电磁阀等）均须采用氨专用产品，本工程指定选用中南焦作阀门有限公司的产品。

2、对进、出口封闭性能良好、具有合格证并在保证期内安装的阀门，可只清洗密封面；对不符合上述条件的阀门，必须拆卸、清洗，并应按阀门的要求更换填料和垫片。

3、每个阀门均应进行单体气密性试验和逐个试漏（可用煤油，注入后经两个小时不渗漏才为合格）。

4、浮球阀、电磁阀、及浮球阀液面指示装置等安装前须单独试验其灵敏度及密封性。

5、各种阀门安装时必须注意介质的流向，严禁装反。

6、所有阀门必须安装平直，不得歪斜，阀门手柄严禁向下。

7、安全阀安装前应检查铅封情况和出厂合格证。

不得随意拆启。

高压容器及管道上装设的安全阀，其开启压力为1.8MPa，低压和中压容器及管道上装设的安全阀，其开启压力为1.2MPa。

六、系统管道安装1、制冷系统管道一律采用无缝钢管。

系统管道的安装必须按《工业金属管道工程施工及验收规范》GB50235－97有关规定执行。

安装前必须逐根检查管子质量，并将管内外除锈干净。

2、氨系统管道应尽量避免突然的向上和向下的连续弯曲，以减少管道阻力，避免气囊、液、油囊的形成。

3、从压缩机到冷凝器的排气管道穿过墙体时，应留有20mm～30mm的空隙，以防震坏墙体。

4、高压排气管道必须加固牢实，不得有震动现象。

6、系统连接○1法兰连接：管子外径在D32mm及以上者，与设备阀门一律采用法兰连接。

法兰采用A3#镇静碳素钢制作的凹凸面平焊法兰。

法兰表面应平整和相互平行，不得有裂纹以及其它降低法兰强度或连接可靠性的缺陷，在凹凸面内放置δ＝2～3mm的中压橡胶石棉垫圈，垫圈不得有厚薄不均、斜面或缺口。

○2丝扣连接管子外径在D25及以下者，与设备阀门可采用丝扣连接。

丝扣连接处应用聚四氟乙烯生料带作填料缠绕足够厚度，填料不得突入管内，以免减小管径断面。

○3焊接氨系统管道之间的连接一般用气焊。

管壁厚度超过4mm可用电焊。

宜采用氩弧焊打底，电焊盖面的工艺。

选用焊条成分要与管材相适应，并应符合《现场设备、工业管道焊接工程施工及验收规范》GB50236－98。

管道成直角焊接时，应按介质流动方向弯曲。

两根小于D38mm及以下的管子直角焊接时应用大一号的管径的管子焊接。

不同管径的管子直线连接时，应将大管径管子的焊接端滚圆缩小到与小管径管相同后才能焊接。

每一焊口的焊接次数最多不得超过两次，超过两次时，应将焊口锯掉另换管子焊接。

7、系统管道最大吊点间距应符合下表要求：七、系统试压、试漏1、系统试压○1系统管道安装完毕后，应以压缩空气进行试压。

高压部分（从压缩机排出口起经冷凝器到经济器）以1.8MPa（表压力），低压部分（从低压循环桶经蒸发器到压缩机吸入口）以1.2MPa（表压力）。

试压开始6h内，气体冷却压力降≯0.03MPa（表压力），以后18h内，当室内温度恒定不变时压力不再下降为合格。

要防止草率从事，避免投产后产生一系列不良后果。

○2氨泵、低压浮球阀及低压浮球式液面指示器，由于有些制造厂未说明试压条件，可暂不试压。

玻璃管液位指示器必须用1.8MPa高压玻璃管，系统开始试压时须将玻璃管两端阀门关闭，待压力稳定后再逐步打开两端阀门。

○3空气试压应采用空气压缩机进行，压力应逐级升至规定试验压力。

压缩空气进入系统前应经过贮气罐，以免水分进入系统。

管道试漏可涂肥皂水或洗衣粉水等易生泡的溶液。

○4如发现有泄露现象，必须将系统压力降至大气压力后方可补焊，不得在有压状态下进行补焊。

2、系统排污○1氨系统排污，应以不超过0.6MPa的压缩空气吹污，分段进行，次数一般不少于三次，直至排出气体不带水蒸汽、油污、铁锈、焊渣等杂物为止。

○2排污前，应将系统内的仪表、安全阀等加以保护，并将电磁阀的阀前过滤器的过滤网拆除，等抽真空试验合格后方可重新安装就位。

3、系统抽真空○1系统排污和气密性试验合格后才能进行抽真空试验。

○2抽真空时，除关闭与外界有关的阀门外，应将系统中的阀门全部开启。

○3抽真空最好分数次进行，以使系统中的压力均衡。
