机械系统的动态性能分析与优化一、引言机械系统作为工程设计中的一个重要部分，其动态性能对系统的功能和效率起着至关重要的作用。
本文将对机械系统的动态性能进行分析，并提出一些优化的方法和技术。
二、机械系统动态性能的分析机械系统的动态性能主要指系统在运行过程中受到外部激励时的响应能力。
为了全面了解机械系统的动态性能，需要对以下几个方面进行分析。
1.动态特性参数分析机械系统的动态特性参数包括自然频率、阻尼比、模态形态等。
自然频率是指系统在无外力作用下，自发地振荡的频率；阻尼比衡量系统振荡的衰减程度。
通过对这些参数的分析，可以评估系统的动态响应能力。
2.振动模态分析振动模态分析是研究机械系统在不同模态下的振动特性。
通过模态分析，可以了解系统在不同振动模态下的振型、振动频率和能量分布情况。
这对于系统的设计和优化具有重要的参考价值。
3.动力学分析动力学分析是指通过建立机械系统的动力学模型，分析系统在受到外部力作用下的运动规律。
通过动力学分析，可以计算系统的加速度、速度和位移等参数，进而评估系统的性能。
三、机械系统动态性能的优化针对机械系统动态性能的分析，可以提出以下几种优化的方法和技术。
1.结构优化结构优化是通过改变机械系统的结构参数，以提高系统的动态性能。
例如，增加刚度可以提高系统的自然频率，减小阻尼可以减少系统的振动衰减时间。
同时，在结构材料的选择上，也可以根据系统的运行条件和频率要求进行优化，以实现更好的动态性能。
2.控制优化控制优化是通过引入主动或被动控制系统，对机械系统的动态响应进行调节。
例如，利用主动振动控制器可以实现对系统振动的主动调节，用以抑制系统的共振现象和降低振动幅值。
被动控制包括阻尼器和隔振系统等，通过吸收或消散系统的振动能量，降低系统的振动水平。
3.仿真优化仿真优化通过建立系统的数学模型，并进行仿真分析，来评估系统在不同参数配置下的动态性能。
利用仿真优化可以快速地比较不同设计方案的优劣，并优化系统的设计。
机械设计基础掌握机械系统的动态分析方法
机械设计基础掌握机械系统的动态分析方法机械系统的动态分析是机械设计的重要环节之一，它可以帮助工程师预测和评估机械系统在运行过程中的动态响应、振动特性以及可能存在的问题。
掌握机械系统的动态分析方法对于设计出性能优良、稳定可靠的机械系统至关重要。
本文将介绍几种常用的机械系统动态分析方法。
一、模态分析模态分析是一种常用的机械系统动态分析方法，它通过求解机械系统的模态方程来研究机械系统的振动特性。
在进行模态分析时，我们需要确定系统的初始条件和边界条件，选择适当的求解方法，如有限元法或模态实验法，并使用相应的工具进行求解。
模态分析可以帮助我们确定机械系统的自然频率、振型以及在外力作用下的响应情况，为后续的设计和优化提供基础。
二、频谱分析频谱分析是一种基于频域的动态分析方法，它通过将机械系统的信号转换到频域中来研究系统的振动特性。
在进行频谱分析时，我们通常使用傅里叶变换将时域信号转换为频域信号，并绘制振幅-频率图谱。
频谱分析可以帮助我们确定机械系统的主要频率成分以及它们的相对振幅，从而提供有关系统振动特性的详细信息。
三、响应分析响应分析是一种对机械系统在外力作用下的响应进行研究的动态分析方法。
在进行响应分析时，我们需要考虑系统的结构特性、质量分布以及外力的作用方式，并使用适当的求解方法进行计算。
响应分析可以帮助我们预测机械系统的动态响应，并对系统的设计进行评估和优化。
四、动力学仿真动力学仿真是一种利用计算机模型对机械系统的动态行为进行模拟和分析的方法。
通过建立机械系统的数学模型，并考虑系统的结构、材料特性、外力等因素，我们可以使用数值方法求解系统的动态行为。
动力学仿真可以模拟机械系统在不同负载条件下的响应、振动特性以及可能存在的问题，为工程师提供参考和决策依据。
结论机械系统的动态分析在机械设计中具有重要的作用，它可以帮助工程师了解机械系统在运行过程中的振动特性、响应行为以及可能存在的问题。
在实际应用中，我们可以根据具体情况选择适当的动态分析方法，并结合其他设计工具和方法进行综合分析和评估。
机械结构的动态特性分析与控制优化
机械结构的动态特性分析与控制优化一、引言机械结构是现代工程领域的重要组成部分，它们在各个行业中发挥着不可或缺的作用。
然而，机械结构的动态特性往往会给系统的性能带来一些负面影响，如振动、噪声等。
为了解决这些问题，我们需要对机械结构的动态特性进行分析与控制优化，以提高系统的性能和可靠性。
二、机械结构的动态特性分析机械结构的动态特性是指在受到外力作用或激励下，结构产生的振动和变形等响应。
对于机械结构的动态特性分析，我们需要考虑多个因素，如结构的刚度、质量、阻尼等。
其中，结构的刚度是指结构在受力时产生的变形程度，它对系统的自然频率和振动特性有着重要影响。
质量则是指结构的质量分布情况，它决定了结构在受力时的惯性力。
阻尼则是指结构在受到外界激励时能量耗散的程度，它对结构的振动衰减和稳定性有着重要影响。
为了分析机械结构的动态特性，我们需要运用一些数学和物理原理，如模态分析、有限元分析等。
模态分析是一种常用的方法，它通过求解结构的特征值和特征向量，得到系统的自然频率和振态。
有限元分析则是通过将结构离散化为有限个小单元，再通过数值方法求解得到结构的振动响应。
这些分析方法能够帮助我们更好地理解机械结构的振动特性，并为后续的控制优化提供基础。
三、机械结构的控制优化针对机械结构的动态特性，我们可以通过控制优化的方法来减小振动和噪声等不良影响。
控制优化是指通过设计合适的控制策略和参数，使系统的响应达到预期的效果。
在机械结构的控制优化中，有几个关键问题需要考虑。
首先是控制策略的选择。
常见的控制策略有反馈控制、前馈控制、模型预测控制等。
反馈控制是一种基础的控制策略，它通过测量系统的输出信号，并与给定信号进行比较，根据误差信号进行控制。
前馈控制则是根据给定的输入信号和系统的数学模型，提前计算控制信号，并直接作用于系统。
模型预测控制则是通过建立系统的数学模型，并根据模型进行控制决策。
选择合适的控制策略可以根据系统的要求和性能来决定。

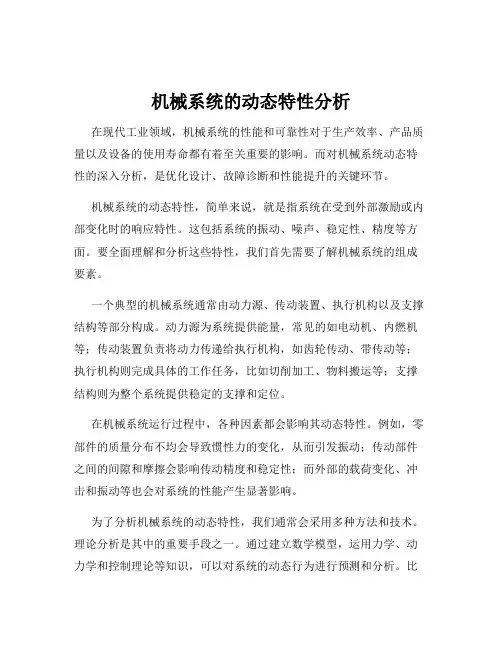

机械系统的动态特性分析
机械系统的动态特性分析在现代工业领域，机械系统的性能和可靠性对于生产效率、产品质量以及设备的使用寿命都有着至关重要的影响。
而对机械系统动态特性的深入分析，是优化设计、故障诊断和性能提升的关键环节。
机械系统的动态特性，简单来说，就是指系统在受到外部激励或内部变化时的响应特性。
这包括系统的振动、噪声、稳定性、精度等方面。
要全面理解和分析这些特性，我们首先需要了解机械系统的组成要素。
一个典型的机械系统通常由动力源、传动装置、执行机构以及支撑结构等部分构成。
动力源为系统提供能量，常见的如电动机、内燃机等；传动装置负责将动力传递给执行机构，如齿轮传动、带传动等；执行机构则完成具体的工作任务，比如切削加工、物料搬运等；支撑结构则为整个系统提供稳定的支撑和定位。
在机械系统运行过程中，各种因素都会影响其动态特性。
例如，零部件的质量分布不均会导致惯性力的变化，从而引发振动；传动部件之间的间隙和摩擦会影响传动精度和稳定性；而外部的载荷变化、冲击和振动等也会对系统的性能产生显著影响。
为了分析机械系统的动态特性，我们通常会采用多种方法和技术。
理论分析是其中的重要手段之一。
通过建立数学模型，运用力学、动力学和控制理论等知识，可以对系统的动态行为进行预测和分析。
比如，对于简单的单自由度振动系统，可以利用牛顿第二定律建立运动方程，求解得到系统的固有频率、阻尼比等关键参数，从而了解系统的振动特性。
然而，实际的机械系统往往非常复杂，单纯依靠理论分析往往难以准确描述其动态特性。
这时，实验测试就显得尤为重要。
常见的实验测试方法包括振动测试、噪声测试、应力应变测试等。
通过在系统的关键部位安装传感器，采集相关的数据，然后利用信号处理和分析技术，提取出有用的信息，从而评估系统的动态性能。
以振动测试为例，我们可以使用加速度传感器测量系统在运行过程中的振动加速度信号。
通过对这些信号进行频谱分析，可以得到系统的振动频率成分；通过时域分析，可以了解振动的幅值和相位等信息。
机械系统动态响应特性分析与优化设计
机械系统动态响应特性分析与优化设计引言：机械系统的动态响应特性是指系统在受到外界扰动时，如何响应并回复到平衡状态。
这对于机械系统的性能和稳定性有着重要的影响。
因此，通过对机械系统动态响应特性的分析与优化设计，可以提高机械系统的工作效率与可靠性，进一步提升产品的质量。
一、动态响应特性分析机械系统的动态响应特性受到多种因素的影响，其中包括系统的结构、材料、工艺和外界环境等等。
在进行动态响应特性分析时，首先要确定系统的数学模型，并基于该模型进行仿真与计算。
然后，可以通过以下几个方面来评估系统的动态响应特性：1. 自由振动频率和模态分析：自由振动频率是指系统在无外界激励下的振动频率，而模态分析则是指系统各个振动模态的特性分析。
通过对系统的自由振动频率和模态进行分析，可以了解系统的共振状态和受力情况。
2. 阻尼特性分析：阻尼是指系统在振动过程中所受到的能量耗散的现象。
通过对系统的阻尼特性进行分析，可以评估系统的振动峰值和稳定性。
3. 响应过程分析：响应过程分析是指系统在受到外界激励后的振动响应过程。
通过分析响应过程，可以了解系统对外界激励的敏感程度和响应速度。
二、优化设计方法在进行机械系统的动态响应特性优化设计时，可以采用以下几个方法：1. 结构优化设计：结构优化设计是指通过改变系统的结构参数来提高系统的动态响应特性。
例如，通过改变材料的选择、减小零件的质量等方式来提高系统的自然频率和模态。
2. 阻尼优化设计：通过优化系统的阻尼参数，可以改变系统的阻尼特性，从而提高系统的稳定性。
例如，通过增加阻尼材料或者调整阻尼装置的形式和参数来实现。
3. 激励优化设计：激励优化设计是指通过改变外界激励的形式和参数来改善系统的动态响应特性。
例如，通过改变激励频率、幅值和方向的方式来减小系统的共振现象。
三、案例分析以汽车悬挂系统为例，进行动态响应特性分析与优化设计。
首先，建立汽车悬挂系统的数学模型，并进行仿真与计算。
然后，通过分析系统的自由振动频率和模态，可以找到悬挂系统存在的共振问题。
机械系统运动方案及结构分析
机械系统运动方案及结构分析机械系统运动方案及结构分析机械系统运动方案及结构分析是工程力学领域中的一个重要分支，它主要关注机械系统中的运动规律、力学原理以及结构设计，以期能够实现机械系统的高效运行和优化设计。
本文将从运动方案和结构分析两方面来详细介绍机械系统运动方案及结构分析的相关内容。
一、机械系统运动方案机械系统是指由多个零部件组成的、用于执行某种特定任务的机器设备。
如何让机械系统按照预定的轨迹进行运动，成为了进行运动方案设计的核心问题。
在进行机械系统运动方案设计时，需要考虑的因素包括运动稳定性、运动周期、运动轨迹、动力传递等问题。
1、运动稳定性运动稳定性是指机械系统在运动过程中能够保持平稳、无抖动的状态。
在机械系统设计过程中，运动稳定性是一个至关重要的因素，因为机械系统的不稳定运动不仅会影响其工作效率，还会对外部环境造成不良影响。
机械系统的运动稳定性可以通过对系统的动态响应进行分析来评估，动态响应的分析需要考虑系统中涉及的所有零部件的动态特性，如刚度和阻尼等。
2、运动周期机械系统的运动周期是指机械系统从开始到结束的一个完整运动过程所需的时间。
运动周期通常与机械系统的工作时间、生产效率密切相关，因此在运动方案设计过程中需要充分考虑。
运动周期的设计需要对机械系统的动力学性能进行分析，包括对机械系统的加速度、速度和位移等参数的计算。
3、运动轨迹机械系统的运动轨迹是指机械系统在运动过程中机械零部件运动的具体路径和方式。
不同的机械任务需要不同的运动轨迹来完成。
例如，对于数控机床来说，需要确保自动换刀的稳定运行，需要设计合适的自动刀具换向轨迹。
运动轨迹的设计需要考虑机械系统的运动范围、机构的工作方式以及机械零部件之间的相互作用等问题。
4、动力传递机械系统的动力传递是指机械系统中的动力信号传递过程，例如电机的驱动力信号传递到齿轮等机械零部件上。
在机械系统的运动方案设计过程中，动力传递是不可忽略的一个因素。
机械系统运动稳定性、运动周期、运动轨迹等因素都离不开动力传递的支撑。
机械系统的动态特性分析与优化设计
机械系统的动态特性分析与优化设计机械系统在工程设计中起着至关重要的作用，而机械系统的动态特性则直接关系到系统的性能和稳定性。
在设计过程中，了解和优化机械系统的动态特性是必不可少的。
一、动态特性分析的基本原理动态特性分析是通过对机械系统的振动、冲击和变形等响应进行测试和研究，来了解系统的振动频率、模态形式、自振频率等参数。
在这个过程中，可以使用多种方法，如模态测试、频谱分析和有限元模拟等。
模态测试是一种常用的动态特性分析方法。
它通过对机械系统施加激励力，测量系统的响应振动，进而推导出系统的模态参数。
这些参数包括自振频率、阻尼比和模态形式等，可以用于评估系统的振动稳定性和耐久性。
频谱分析是另一种常见的动态特性分析方法。
它通过对系统的振动信号进行频谱分析，获得振动信号的频谱密度和频率成分。
这些频谱信息可以帮助工程师判断系统的振动源、振动幅值和频率等特性，从而进行针对性的优化设计。
有限元模拟是一种基于数值计算方法的动态特性分析方法。
通过将机械系统建模为有限元网格，利用数值方法求解系统的振动响应，可以获得系统的频率响应曲线和模态形式。
这种方法可以快速、准确地评估不同参数对系统动态特性的影响，为优化设计提供科学依据。
二、动态特性优化设计的方法和策略为了实现机械系统的动态特性优化设计，我们可以采用以下方法和策略：1. 结构参数的优化。
通过对机械系统的各个部件进行参数优化，可以改善系统的模态质量和频率响应特性。
例如，通过增加结构密度和调整构件的尺寸等，可以提高系统的自振频率，减小共振现象的发生。
2. 材料选择和处理。
不同材料的力学特性对机械系统的动态特性有着不同的影响。
选择合适的材料，并通过热处理等工艺来改变材料的物理性质，可以调整系统的阻尼比和刚度，从而改善系统的振动特性。
3. 控制系统设计。
对于一些需要实时反馈和调节的机械系统，控制系统的设计对动态特性的改善至关重要。
通过更优的控制算法和反馈机制，可以减小系统的振动幅值和频率，提高系统的响应速度和稳定性。
机械系统动态性能测试与分析
机械系统动态性能测试与分析在现代工业领域中，机械系统的动态性能测试与分析是一项非常重要的工作。
通过对机械系统的动态性能进行测试与分析，可以评估其运行状态和性能特点，进而为优化设计和改进工艺提供依据。
本文将从测试方法、参数分析以及应用举例等方面对机械系统动态性能测试与分析进行探讨。
一、测试方法机械系统的动态性能测试有多种方法，常用的包括负载测试、振动测试和响应测试等。
负载测试是通过在机械系统上加上一定负载来进行测试，以分析系统的承载能力和输出特性。
振动测试则是通过振动传感器对机械系统进行振动信号的采集与分析，以了解系统的振动幅值和频率特性。
响应测试是通过在机械系统上施加一定外力或扰动，观察系统的响应情况，以评估系统的动态响应能力。
二、参数分析机械系统动态性能的参数分析是测试与分析的核心内容之一。
在进行参数分析时，需要重点关注系统的加速度、速度和位移等重要参数。
通过分析这些参数的变化趋势，可以了解系统的运行速度、加速度以及振动幅值等信息，进而评估系统的运行状态和性能特点。
此外，还可以通过频域分析对系统的频率特性进行研究。
三、应用举例机械系统动态性能测试与分析在许多领域都有着广泛的应用。
例如，在汽车工业中，可以通过测试与分析车辆的悬挂系统动态性能，评估悬挂系统对路面不平的响应能力，为悬挂系统的设计与调整提供参考。
在机械加工行业中，可以通过测试与分析加工设备的动态性能，了解其加工精度和稳定性，为加工工艺的优化提供依据。
此外，还可以对航空航天、电力等领域的机械系统进行动态性能测试与分析，以确保系统的可靠性和安全性。
总结起来，机械系统动态性能测试与分析是一项重要而复杂的工作。
通过选择合适的测试方法、进行参数分析以及应用举例等，可以有效评估机械系统的性能特点，为优化设计和改进工艺提供依据。
然而，机械系统的动态性能测试与分析还存在许多挑战，包括测试设备的选择与设置、数据采集和分析的准确性等。
因此，需要不断探索新的测试方法与技术手段，提高测试与分析的准确性和效率，以更好地满足现代工业的需求。
机械结构的动态特性分析与优化设计
机械结构的动态特性分析与优化设计引言在现代机械设计中，动态特性是一个重要的考虑因素。
机械结构的动态特性可以影响机械系统的性能、可靠性以及寿命。
因此，动态特性的分析和优化设计在机械工程领域具有重要意义。
本文将探讨机械结构的动态特性分析与优化设计的方法和技术。
一、动态特性分析方法1. 模态分析模态分析是一种常用的分析方法，它可以用来研究机械结构的固有频率和模态形态。
通过模态分析，可以确定机械结构在不同频率下的振动特性，了解结构的动态响应。
在设计过程中，我们可以根据模态分析的结果来改进机械结构的刚度和减小振动。
2. 动力学分析动力学分析是研究机械结构动态行为的一种分析方法。
它可以分析机械结构在外部加载下的动态响应。
通过动力学分析，可以计算机械结构的动力学特性，如位移、速度和加速度等。
这些分析结果对设计变形控制和振动抑制具有重要意义。
二、动态特性的优化设计1. 结构优化结构优化是通过调整机械结构的材料、形状和尺寸等参数，以满足特定的优化目标。
在动态特性分析中，我们可以根据结构的振动模式，调整结构的刚度和质量分布，以达到优化的动态特性。
例如，对于机械结构的自然频率过低问题，可以通过在适当位置添加加强材料来提高结构的刚度。
2. 材料优化材料的选择对机械结构的动态特性也有重要影响。
不同材料具有不同的刚度和密度，从而影响机械结构的频率响应和振动特性。
在设计过程中，我们可以通过考虑材料的弹性模量、密度和耐腐蚀性等因素，选择合适的材料来优化结构的动态特性。
3. 减振与控制减振与控制技术是在机械结构设计中常用的优化手段。
通过添加减振器、隔振器、阻尼器等装置，可以减少结构的振动，并改善结构的动态特性。
例如，对于高速旋转机械，可以通过安装平衡轴、动平衡来减小结构的振动。
这些减振与控制技术在实际应用中能够有效地提高机械结构的性能和寿命。
结论机械结构的动态特性分析与优化设计是现代机械工程中一个重要的研究领域。
通过模态分析和动力学分析，可以深入理解机械结构的振动特性和响应行为。
