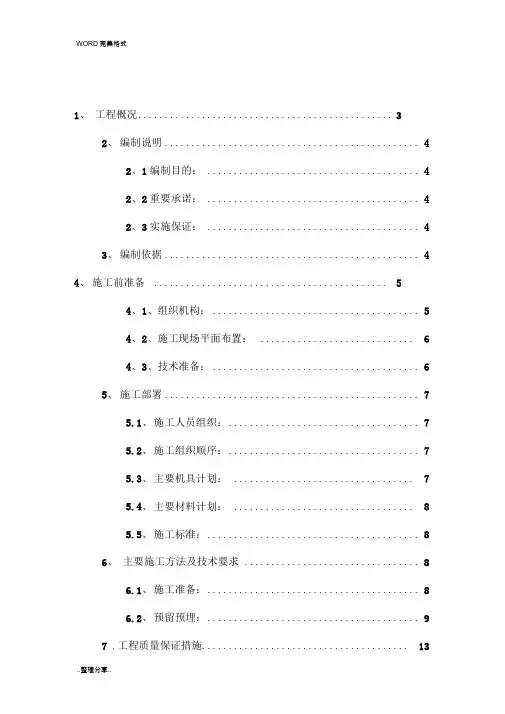

1、工程概况3
2、编制说明4
2、1编制目的：4
2、2重要承诺：4
2、3实施保证：4
3、编制依据4
4、施工前准备5
4、1、组织机构：5
4、2、施工现场平面布置：6
4、3、技术准备：6
5、施工部署7
5.1、施工人员组织：7
5.2、施工组织顺序：7
5.3、主要机具计划：7
5.4、主要材料计划：8
5.5、施工标准：8
6、主要施工方法及技术要求8
6.1、施工准备：8
6.2、预留预埋：9
7．工程质量保证措施13
7．1．工程质量目标：13
7．2．工程施工要求：13
7．3．工程技术管理：13
7．4．加强现场施工组织管理和技术管理：13 7．5．工程材料管理：14
7．6．计量检测管理：15
7．7．设备及成品保护：15
8．安全生产管理措施16
8．1领导和组织机构：16
8．2现场安全管理措施：16
8．3施工用电安全管理措施：17
8．4消防安全：17
8．5．安全生产管理网络：17
9．现场标准化及文明施工措施18
10．施工质量组织管理网络19
11、系统验收方案19
12．后期维修方案20
12.1后期服务：20
12.2人员培训：21
自动喷淋灭火系统施工方案
1、工程概况
1.1、市东海学园-一中工程位于市新行政中心大楼东南面，北面与海星小区一路相隔，南与香槟集团房地产项目相连，地势低洼，由东向西渐高。项目总用地面积82000㎡，项目总建筑面积102654.6㎡，其中地上面积81873.7㎡，地下20780.9㎡.建筑结构形式小高层为框剪结构，多层为框架结构，冲孔灌注桩基础。建筑层数2-12层，部分地下室设有人防建筑，建筑使用年限50年。本工程由省市水电工程勘察院及省建专岩土工程公司勘察，同济大学建筑设计研究院(集团)设计，市长实工程监理监理，省闽南建筑工程承建。
1.2、主要任务：自动喷淋灭火系统施工方案。
1.3、本工程设有自动喷淋灭火系统
1.3.1、水源：由周边两条市政道路下环状供水管网分别引入一路DN200给水管,在区域形成环状，供室外消防用，室消防由消防水泵从消防水池中抽吸。消防水泵房设于本工程图书行政中心地下一层，消防水池容积450立方。
1.3.2．用水量标准：本工程消防用水按消防等级最高一栋建筑设计。自动喷水灭火系统用水量为35L/s，火灾延续时间按1小时计。
1.3.3．高位消防水箱：高位消防储水18立方，设于本工程图书行政中心屋顶，并设一套消防增压系统。
1.3.4．自动喷淋灭火系统：自动喷淋灭火系统：自动喷水灭火系统统一设置一套加压泵。初期火灾的用水量均由高位水箱供给。并设一套消防增压系统，地下车库设计喷水强度为8L/min·平方米，作用面积160平方米为中危险级ⅠⅠ级；其余为中危险级Ⅰ级，设计喷水强度为6L/min·平方米，图书行政中心中庭采用大空间智能灭火系统，设计消防水量10L/s。系统中分别配置水力报警阀，其信号
接至消防控制室并控制启动喷淋泵，每个水力报警阀安装喷头数不超过800个。喷头动作温度68℃，设玻璃球喷头。水流指示器前采用减压孔板控制动压不超过400kPa。室外设水泵接合器不少于3套。
2、编制说明
2、1编制目的：为确保工程质量和进度，建造业主满意工程，让建设单位了解公司的施工管理水平，同时便于我公司对项目经理部的管理工作进行考核，规项目经理部的管理行为，并使建设单位、监理单位的现场代表在对经理部的管理工作进行监督时有所参照，特编制此施工组织设计。
2、2重要承诺：本施工组织设计的全部容作为投标时对建设单位的承诺，若施工过程中我公司及项目经理部有所偏废，建设单位及监理单位有权提出责问或指令对照实施。
2、3实施保证：本施工组织设计，作为本消防工程施工的指导性技术文件，项目经理部全体管理及施工人员必须严格遵照执行。同时，应根据工程进展实际情况，对有关容适时进行调整，作为对本设计的补充，并及时呈报建设单位和监理单位审核后实施。
3、编制依据
3.1、施工图纸：由建设方提供的全套图纸。
3.2、本工程总施工组织设计
3.3、设计规：
《自动喷水灭火系统设计规》GB50084-2001
《建筑给排水设计规》GB50015—2003
《中小学校建筑设计规》GBJ99-86
《办公建筑设计规》JGJ67-2006
《建筑设计防火规》GB 50016-2006
《高层民用建筑设计防火规》GB 50045-95（2005年版）
《汽车库、修车库、停车场设计防火规》GB 50067-97
《人民防空地下室设计规》GB 50038-2005
《人民防空工程设计防火规》GB 50098-2009
《民用建筑节水设计标准》GB 50555-2010
3.4、施工规：
《自动喷水灭火系统施工及验收规》GB50261-2005
3.5、管道部分
《现场设备、工业管道焊接工程施工及验收规》（GB50236-1998）
3.6、设备部分
《泵、风机安装工程施工验收规》（GB50275-98）
《机械设备安装工程施工验收规》（GB50231-98）
《建筑安装工程质量检验评定统一标准（通用机械）》（TJ305-77）3.7、中华人民国建设部、中华人民国质量监督检验疫总局、国家质量技术监督局等施工及验收规
4、施工前准备
4、1、组织机构
4、1、1、项目经理部组建：由公司工程部组织技术好、作风硬、现场施工管理经验丰富的项目经理进行部投标，择优上岗，组成项目部。项目经理部实行项目经理负责制，项目部各专业施工员分片、分系统负责工程的组织管理和技术工作，同时配备现场材料员及专职质量检查员，由项目经理统一协调指挥。
4、1、2、本消防工程施工技术与质量要求高。根据合理组织、优化管理、各工种有效协调、提高效益的施工组织原则，在工程进度
的总体把握及各专业的相互协调上，由建设单位及监理单位统一安排指挥。
4、2、施工现场平面布置
4、2、1施工现场设项目部办公室,设备、工具房 ,材料仓库。在总体布置上若与总包单位标化管理要求有矛盾时，由我公司项目部和总包单位协调解决。
4、2、2、大型施工机械如外电梯、塔吊等拟借用土建机械设备， 4、2、3施工用电源采用土建已设置的配电箱，我方仅在施工段设置配电总表箱及楼层部动力箱。
4、3、技术准备
4、3、1、项目经理应对各专业技术人员明确分工，确定岗位责任，并尽快组织项目部全体管理人员及施工人员认真熟悉图纸，发现的问题要记录在案，以备图纸会审时及时解决。对图纸容的重点。及特殊部位做到心中有数，并事先设计施工方案，做到运筹帷幄，同时组织编制设备、材料需用计划及进场时间。
4、3、2、在各道工序施工前，施工技术人员应对班组进行详细的专业技术交底，明确规要求和操作规程，对特殊工序和关键部位要有书面的施工方法、工艺要求及质量目标。
5、施工部署
5.1、施工人员组织：
项目经理及副经理各一名、总工程师一名、安全员一名、质检员一名、施工员一名、材料员一名、资料员一名、作业人员根据作业进度部署。
5.2、施工组织顺序
总原则：根据现场条件配合土建施工。先地下后地上，先预制后安装，先总管后支管，先立管后水平管，同一作业层按先高处后低处的顺序施工。先系统试压后冲洗，最后进行油漆、防腐及隐蔽验收。
主要程序：施工准备→材料进场及检验→预留、预埋→管道预制、管道放线→支、吊架制安→管道安装→附件安装→管道系统组件安装→消防供水设施安装→管道试压→水冲洗→防腐→成品保护→交付使用。
5.3、主要机具计划
5.4、主要材料计划
5.5、施工标准
严格按照国家规行规施工，按图纸施工，保质保量。
6、主要施工方法及技术要求
6.1、施工准备
熟悉图纸，核实图中所用设备材料、准备工机具，根据工期安排及进度要求合理配备劳动力，提出备料及采供计划。
6.2、预留预埋
6.2.1、本工程质量要求高，因此施工时须与土建和装修密切配合，熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏留少埋。
6.2.1、施工人员配合土建按图预留预埋，与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构，预留预埋按设计验收合格后方可继续进行下道工序施工。
6.2.3、预留孔洞：
预留孔洞应在土建绑扎钢筋前确定位置，根据需留孔洞的尺寸加工木盒，待结构绑扎钢筋完毕后，再放置木盒，核实放置处孔洞尺寸，将木盒嵌入、固定，待混凝土浇注完，拆模后再进一步核实。
6.2.4、钢管暗配：
予埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管壁光滑无毛刺，管口刮光，焊管壁刷防锈漆。
6.2.5、支吊架制作
支吊架所用型钢应平直，无明显扭曲，下料长短差在5mm围，切口处无卷边毛刺，型钢焊接必须保证至少三面满焊，焊后立即清除焊渣，所有支吊架均刷防锈漆两道，支架安装时采用适配的膨胀螺栓固定，打膨胀螺栓要严格按照规程操作，做到牢固、可靠。支吊架水平度保证在0.1mm以，高度偏差不超1mm。
6.2.6、管道预制
为了提高施工效率，加快施工进度，要根据工程进度计划的要求组
织安排管道预制。在预制场地集中进行预制，预制件要便于运输及安装。
（1）预制前先按图纸设计的管线，确定可行的具体预制件品种及长度；预制的半成品要标注清楚编号，分批分类存放，运输和安装中要注意保护预制件，以便对号安装正确。
（2）本工程的管道预制主要包括以下容：
a、喷淋头上短管及水平支管；
b、管道支吊架、包箍的制作；
6.2.7、支吊架制作安装
（1）管道支架根据国家规进行制作安装，屋顶支架须考虑操作空间，优先选择可调支吊架，以保证施工方便及精度达标。水平管道安装时，在转折及受力处易变形部位需加设支架。
（2）管道支架切割及钻孔，采用砂轮切割机及电钻，煨制要圆滑均匀，安装时要牢固，标高一致。
（3）吊架的吊杆要牢固地固定在梁上或翎条上，固定支架必须安装在设计规定的位置上，不得任意移动。
（4）各种支吊架要无毛刺、豁口、漏焊等缺陷，支架制作或安装后要及时刷漆防腐。
（5）在支架上固定管道，采用U型管卡。制作固定管卡时，卡圈必须与管子外径紧密吻合、拧紧固定螺母后，使管子牢固不动。U 型管卡在管道安装中用圆钢制作，先按尺寸锯割下好料，然后夹在台虎钳上，用螺丝板套好丝扣，最后煨成 U型
6.2.8、管道安装
安装前，在地面上作预排，确定管道的位置、标高、直径、坡度走向等，并清理管杂物。管道连接：根据要求管径大于DN65时采用卡箍连接，小于等于DN65的管道采用丝扣连接。
(1)丝接
管子丝扣采用机械套丝，要分两次到三次进行套丝，不可一次套成，管子螺纹要规整，不得有断丝或缺丝现象。
管道螺纹连接时，在管子的外螺纹与管件或阀件的螺纹之间加油麻，先将麻丝抖松成薄而均匀的纤维，从螺纹的第二扣开始沿螺纹方向进行缠绕，缠绕好后表面沿螺纹方向涂白厚漆，然后拧上管件，再用管钳收紧。填料缠绕要适当，不得把白厚漆、麻丝从管端下垂挤入管腔，以免堵塞管路。安装螺纹管件要按旋转方向一次装好，不得倒向。
(2)卡箍连接
安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装，分段装必须按顺序连续安装，以免出现段与段之间连接困难和影响整体性能。
(3)阀门法兰连接
管道采用法兰连接时，法兰垂直于管子中心线，其表面要相互平行；法兰衬垫采用橡胶垫，法兰的衬垫不得突入管，其外圆到法兰螺栓孔为好。紧固螺栓要按对称十字形顺序，分两次或三次拧紧，用力均匀，以露出螺母两扣螺纹为宜。
6.2.9、阀门安装
（1）阀门安装前仔细检查，核对阀门的型号，规格是否符合设计
要求，并按规进行试压。阀门在安装时根据管道介质流向确定安装方向，安装闸阀、止回阀等法兰阀门时，保证两法兰端面相互平和同心，拧螺栓采用十字交叉进行。
6.2.10、管道试压
试压介质为洁净水，机具选用电动试压泵，压力表必须经检验合格；在试验压力1.5MPa下恒压24小时，压力不下降，目测不渗不漏为合格。试压时须有安全措施，维修时不得带压进行。管道系统在试压前要确定加水及排水地点。试压管路与非试压管路的隔断应可靠并作显著标志，试压放水后方可拆除临时支撑。
6.2.11、水冲洗
系统管网在安装喷头等附件前须进行水冲洗。
冲洗前，对系统的仪表采取保护措施，止回阀等要拆除，冲洗完后及时复位。
冲洗水采用自来水，以管可能达到的最大流量或不小于1.5m/s 流速进行，以进出口水的色洁度目测一致为合格。
6.2.12、防腐
管道防腐须符合图纸设计要求及工程施工验收规的规定。涂刷底漆前，必须清除表面的灰尘、污垢、锈斑、焊渣等杂物；涂刷油漆，厚度均匀，色泽一致，无流淌及污染现象。
7．工程质量保证措施
7．1．工程质量目标：
我公司严格按ISO9001标准建立和完善的质量体系，该质量体系将用在此消防工程中，我公司将严格按照该体系和消防规组织施工，确保工程质量达到优良，完全达到甲方要求。
7．2．工程施工要求：
工程施工、验收质量评定规及标准全部采用现行规及相关标准。严格按照建设单位提供的施工图纸，图纸会审记录，变更文件施工。7．3．工程技术管理：
加强技术培训，对于特殊工种操作人员必须持证上岗，对合格期超期的操作人员必须重新考核，考核合格后，方可上岗操作。7．4．加强现场施工组织管理和技术管理：
7．4．1项目经理部在施工前，必须认真组织有关施工人员和技术人员认真、仔细熟悉图纸，学习相关的施工验收规、标准及操作规程，以及本工程的施工组织设计，各专业施工员、工长应做好施工前的技术准备，按照本施工组织设计施工图，有关规和工程的具体实际情况，编制分部、分项工程施工方案，明确各分部分项工程的质量目标，对施工班组进行详细技术交流，对特殊工序要有书面交底。
7．4．2严格按照施工图施工，严守操作规程，未经建设单位和原设计单位同意不得擅自变更修改设计，对已作的工程变更容，项目部专业技术负责人应及时向施工班组交底。
7．4．3对各分部，分项工程，各道施工工序实行工程质量自检互检和公司专职质量检查员检验的三检制度，发现不合格工序应立即重新返工，合格后方允许进入下一道工序。施工班组自检完毕后，应填写安装记录。
7．4．4隐蔽工程在完工前提前24小时通知建设单位、监理，经验收合格后，方可进行隐蔽工作，并应及时填写隐蔽工程验收单，报甲方签字后生效。
7．4．5各分部分项工程施工完成后，由项目部专业施工员填写《分项工程质量检验评定表》，质量评定等级经专职质量检查员签字确认。
7．4．6项目经理部全体施工管理人员应虚心接受建设单位及各级质监部门人员的监督、检查、对提出的问题要及时整改。7．5．工程材料管理
7．5．1开工前，项目经理部应及时编制自供材料计划，以便及时组织，保质保量供应。
7．5．2项目部材料员及专业技术员对材料应进行质量检验如发现不合格，应及时提出退货不得用于工程施工，各种材料设备必须符合下列要求：
a、达到国家有关法规，技术标准和购销合同规定的质量要求，有产品检验合格证质保书，试验报告，说明书以及有关的技术资料。
b、实行生产许可证制度的产品，要有许可证主管部门颁发的许可证编号，批准日期和有效期。
c、使用商标和分级分季的产品，应在产品或者包装上有商标和分级分季标记。
d、消防专用的设备、材料厂商或供应商应出具当地消防主管部门颁发的准销证。
7．5．3现场材料按照不同的类型、规格分别堆放，并挂牌标识，以防错用。
7．5．4对于设计要求的*规格、品种的材料，若市场暂时脱销，但工期又不能拖延时，可以考虑采用其它料代用，代用材料的规格品种需经原设计单位签字认可后，方可使用。
7．6．计量检测管理
7．6．1施工过程中使用的计量，检测器具必须是有效检验周期的合格器具，凡是新购或超过有效检验周期的计量器具，必须在指定的检测单位检验合格后，方可使用。
7．6．2凡是工程中使用的计量器具，仪器仪表，应送检合格后，方可安装。
7．7．设备及成品保护
7．7．1已经施工完毕的消防给水管，在暂中断施工时应采取临时封堵措施，以防杂物落入。
7．7．2有门窗的设备间，施工人员暂时离开时应锁好门关好窗，以防闲杂人员进入，并将钥匙交专人保管。
7．7．3消火栓系统管网的试压，应在装饰工程开始前全部完成，以防交叉作业时，管网漏水破坏装饰工程成品。
7．7．4消防箱玻璃门应在竣工验收前一周安装，以防损坏。
7．7．5工程资料应随着工程的进展同步完善，对工程中发现的问题及时记录在案，并认真改正，以资料填报作为约束工程质量的手段之一。
8．安全生产管理措施
8．1领导和组织机构
8．1．1建立健全公司，项目部，施工班组安全管理机构，把安全生产提在议事日程上常抓不懈。
8．1．2公司总经理是安全生产的总负责。公司专职安全监督员应定期深入施工现场指导、检查、监督，项目经理部建立以项目经理为领导的全体管理人员和施工人员参与的全员抓安全的组织形式，倡导人人讲安全。
8．1．3建立安全生产奖惩制度，开展多种形式的安全教育活动。8．2现场安全管理措施
8．2．1对工人必须进行三级安全教育，由公司、项目部、施工班组分别实施，特殊工种操作人员必须持证上岗。
8．2．2充分发挥劳动保护用品的作用，现场所有参建人员必须正确佩戴好安全帽，高空作业必须系好安全带。
8．2．3贯彻"谁施工，谁负责安全”的原则，项目经理、施工员在安排工作时必须要有针对性地书面安全技术交底。
8．2．4现场安全设施、安全网、警示牌、孔洞盖板应完好齐备，便于使用。
8．3施工用电安全管理措施
8．3．1施工现场临时用电配电箱，必须设置漏电保护装置。
8．3．2临时用电线路要架空敷设。
8．3．3配电箱的刀闸盖要齐全，保险丝容量和用电设备容量应相符配电箱门、锁完好，配电箱外露金属都要有良好的保护接地。
8．3．4临时照明使用36V行灯，容器或管道照明使用12V安全电压。
8．4消防安全
8．4．1施工现场按有关规定，配置一定的消防灭火器。
8．4．2严格施工现场用火制度，动用电焊、气割设备前应事先办理用火手续，施焊时应先清理周围易燃物品，并要设专人负责看管。
8．4．3现场易爆易燃物品，如木块、汽油、柴油等集中管理并设明显标志。
8．5．安全生产管理网络
9．现场标准化及文明施工措施
9．1．建立组织机构确立组织保证。
9．2．严格遵守工程所在城市有关环保、市容、市政、交通等规定。
9．3．做好对职工的文明现场宣传教育、定期检查，认真记录。
9．4．搞好施工现场的场容场貌，卫生责任区实行三包，施工用料不乱堆乱放，任意抛撒，应堆放整齐，并挂牌标识。
9．5．施工作业面做到日做日清，建筑垃圾及施工产生的废料要集中堆放，及时清运。
9．6．夏季施工，应对施工现场及生活区、办公区定期限做好灭蚊、灭蝇、灭鼠工作。
9．7．施工人员在施工过程中要注意保护兄弟单位的安装成品不可只顾自己施工方便而破坏他人的劳动产品。
10．施工质量组织管理网络
11、系统验收方案
11、1.隐蔽工程施工过程中，及时填写施工记录，并请业主或监理到场，共同验收并签认。
11、2.在施工过程中，管路防腐等报告等需要中间验收的项目，请甲方或监理到场，共同验收并签认。
11、3.消防水系统设备安装之前，首先对主要设备进行全面检查，核对合格证、装箱单等。合格证作为工程终期验收的资料凭据。
11、4.设计变更和材料代用必须有建设单位或设计单位的书面签证，作为工程终期验收的资料凭据。
11、5.安装工作量基本完成进入系统总体调试的同时，提前配合业主提交必要的工程资料和报告，做好消防工程检测事务所到场检测
的准备工作。
11、6.系统总体调试基本完成时，提请甲乙双方共同组织对口预验收。
11、7.完成系统总体调试，系统进入试运行期间，提交工程竣工资料：（竣工资料目录、竣工的平面图、竣工的系统图、竣工的接线端子图、竣工的部分原理图、主要材料质保书、产品合格证、设备使用说明书、系统使用说明、消火栓管道试压报告，各种中间验收的报告等编写、提供本项工程围消防系统的操作说明，培训甲方派出的消防值班员，提供系统操作的要点。
11、8.系统运行正常120小时无故障后，方可报请业主方和市消防监督部门对该工程进行验收。
11、9.甲方和消防监督部门到场对该工程进行验收的过程中，我公司将积极予以配合。
12．后期维修方案
12.1后期服务
免费维护期：系统通过验收之日起壹年免费提供维护，免费更换（人为损坏除外）。维护期我公司派责任人每个月定期巡视一次，保修期满由我公司技术服务公司提供终生服务。
承诺：本工程承诺紧急情况和故障检修，我公司可在2小时给予响应并提供服务。维修期间的替代设备以及2年正常使用的易损件、备件免费提供。
