渣油加氢工艺说明
渣油加氢技术
渣油加氢技术
渣油加氢可以处理不易轻质化并难于加工的高含硫含氮以及胶质、沥青质含量高、粘度大、残炭高、重金属含量高的劣质渣油原料；
如果采用一般的延迟焦化或重油催化裂化等重油加工工艺，不但产品液收低，而且质量差，加工难度大；
不仅提高了轻油收率，改善产品质量，而且减轻了环境污染.
渣油加氢的原料(常渣或减渣)依次经过脱金属、脱硫和脱氢以及裂解三段串联加氢处理过程。
经过加氢处理后，未转化渣油中的重金属和残炭含量明显降低，且粘度大大下降，有利于下游装置的进一步加工;
渣油加氢脱硫率一般可达90%以上，脱氮率达70%左右，镍和钒的脱除率达85%左右，残炭脱除率达60%以上.
产品质量好。
低凝柴油产品的十六烷值可达50,安定性好；VGO的氮含量和金属含量较低，有助于提高催化裂化的转化率.
灵活性大。
生产轻质油品，VGO做催化裂化料，未转化渣油是低硫燃料油或掺渣催化裂化料；
固定床加氢过程是应用最多，技术最成熟的工艺，原料适用范围为金属含量<200PPm,残碳<20%，转化率<50%
( 3号白矿油、3号白油、2731油墨溶剂油、150号溶剂油、6号抽提溶剂油）。
渣油加氢处理技术
渣油加氢处理技术渣油加氢处理技术是一种重要的炼油技术，可以将高凝固点、高黏度、高硫等低品质石油产品转化为高品质的燃油和化工原料。
该技术已经成为世界上许多石油公司进行渣油处理的主要方法。
本文将对渣油加氢处理技术进行更详细的介绍。
一、渣油加氢处理技术的基本原理渣油加氢处理技术是通过在高压条件下将渣油与氢气进行反应，加氢裂化和氢解等化学反应，将渣油中难以分解的长链烃、多环芳烃和含酸、硫、氮等杂质转化为具有稳定性能的低含杂油品，以此提高油品品质，实现资源的最大化利用。
渣油加氢处理技术的反应过程主要分为以下几个步骤：1.加氢裂化：由于渣油中含有较多的长链烃和多环芳烃，会影响油品的流动性和燃烧性能。
在高温、高压和氢气的作用下，长链烃和多环芳烃被裂化成较短的链烃和芳烃，从而提高油品的流动性和燃烧性能。
2.脱氮脱硫：渣油中含有较多的含氮、含硫杂质，这些杂质会对环境和设备都造成不良影响。
在高温、高压和氢气的作用下，氮、硫杂质被脱除或转化为无毒、无害的氮气和二氧化硫。
3.重整反应：在加氢反应中，芳香族化合物也会遭受损失，因此需要进行重整反应，使芳香族化合物的产生和消耗相互平衡，以保证油品的质量。
整个反应过程需要控制一系列反应参数，包括反应温度、反应压力、氢气流量、加氢速率和催化剂种类等，以获得最佳的反应效果和油品品质。
二、渣油加氢处理技术的应用渣油加氢处理技术可以将低品质石油产品转化为高品质的燃油和化工原料，提高燃油产出，降低能耗和环境污染。
在现代炼油行业中，渣油加氢处理技术已经得到广泛应用，成为炼油企业提高经济效益和技术水平的重要手段。
渣油加氢处理技术的应用主要包括以下几个方面：1.生产高质量柴油：渣油加氢处理技术可以将高凝固点的渣油转化为低凝固点的柴油，减少低温时柴油的结冰现象，提高柴油的稳定性和流动性能。
2.生产航空燃油：渣油加氢处理技术可以将渣油中的硫和芳香族化合物降到目标值以下，获得高品质的航空燃油，满足航空工业对燃油质量的严格要求。
渣油加氢工艺流程
渣油加氢工艺流程渣油加氢工艺是一种将高硫、高含蜡的渣油通过加氢反应降低硫含量和提高产品质量的工艺。
该工艺的主要流程包括预处理、加氢反应和分离三个步骤。
首先是预处理步骤。
在这一步骤中，渣油经过加热后进入预加热器，以达到合适的反应温度。
然后，预加热后的渣油进入加工器，在这个设备中与一定量的催化剂进行接触。
接触时间的长短和温度的高低可以根据实际需求进行调整。
在接触过程中，催化剂能够去除渣油中的杂质，如硫、氮和有机蜡，从而减少对后续催化剂的影响，并提高反应效率。
接下来是加氢反应步骤。
预处理后的渣油进入加氢反应器，与高效加氢催化剂接触，进行加氢反应。
在加氢反应中，渣油中的硫、氮和重蜡等杂质会与催化剂发生作用，从而被还原、分解或结构改变，生成较少含硫、含氮和较轻的石蜡等反应产物。
加氢反应的条件通常包括反应温度、压力和催化剂的加载量。
较低的反应温度和较高的压力可以提高催化剂的活性，加速杂质的去除。
此外，催化剂的特性也会对反应结果产生一定影响。
最后是分离步骤。
在加氢反应后，反应物进入分离器进行相应的处理。
分离过程主要通过不同组分的沸点差异实现，包括气液分离和液液分离。
液相分离主要是通过凝固和冷凝的方式，使较重的组分凝结成液体，而较轻的组分则通过冷凝回收。
气相分离则利用分析和纯化设备，对气体中的各种组分进行分别处理，从而得到高纯度的产品。
总的来说，渣油加氢工艺流程包括预处理、加氢反应和分离三个步骤。
通过预处理可以去除渣油中的杂质，提高反应效率；加氢反应则通过与催化剂的作用，将渣油中的硫、氮和重蜡等杂质转化为较少含硫、含氮和较轻的石蜡等反应产物；最后的分离步骤则通过不同组分的沸点差异，将反应产物进行分离和纯化，得到高质量的产品。
渣油加氢工艺在石油化工行业中具有重要的应用价值，能够有效改善石油产品的质量，并满足环保要求。
渣油加氢 (2)
渣油加氢概述渣油加氢是一种在石油炼制过程中常用的加工技术，通过将重质渣油与氢气进行反应，可以将其中的硫、氮、金属等杂质去除，降低渣油的硫含量，提高产品的质量。
本文将介绍渣油加氢技术的原理、应用及优势。
技术原理渣油加氢是一种催化加氢反应，通过将渣油与催化剂和氢气接触，在一定温度和压力下进行反应，以去除其中的杂质。
加氢反应通常在加氢反应器中进行，反应器内填充有催化剂，渣油和氢气从反应器的顶部进入，经过催化剂的作用，硫、氮等杂质与氢气反应生成相应的气体或液体产物。
应用领域渣油加氢广泛应用于炼油行业，特别是重油加工领域。
以下是渣油加氢的一些常见应用领域：1. 规模化炼油厂在大型炼油厂中，渣油加氢常被视为一项必要的工艺流程，用于处理原油中的重渣和杂质。
通过渣油加氢，可以改善产品的质量、提高炼油的生产效率，并减少对环境的污染。
2. 焦化厂焦化厂主要通过高温分解重油，生成焦炭和焦油。
焦油中含有大量的杂质，如硫、氮等，这些杂质不仅会降低焦油的价值，还对环境造成污染。
渣油加氢技术可以用于焦化厂的焦油加工过程中，去除焦油中的杂质，提高焦油的质量。
3. 石油化工厂在石油化工厂中，渣油加氢被用于处理重油、渣油等原料，以减少其中的硫和金属等杂质。
处理后的产品可以用于生产润滑油、燃料油等各种石油化工产品。
优势渣油加氢技术具有以下优势：•提高产品质量：通过去除渣油中的硫、氮、金属等杂质，可以提高产品的质量，满足市场需求。
•减少环境污染：渣油中的杂质会在燃烧过程中产生大量的氮氧化物、硫氧化物等有害物质，渣油加氢可以减少大气污染物的排放，保护环境。
•提高生产效率：渣油加氢可以改善炼油过程中的产物分布，减少渣油的生成，提高生产效率。
•降低设备腐蚀：渣油中的硫和金属等杂质容易导致设备腐蚀，渣油加氢可以去除这些杂质，延长设备的使用寿命。
总结渣油加氢是石油炼制过程中常用的一种加工技术，通过去除渣油中的硫、氮和金属等杂质，提高产品质量、减少环境污染并提高生产效率。
渣油加氢文档
渣油加氢概述渣油加氢是一种炼油过程，通过将重质渣油与氢气反应，以降低硫、氮等杂质含量，提高产品质量。
这一技术在炼油行业中被广泛应用，能够将低质量的渣油转化为高价值的燃料油、润滑油和化工原料。
加氢工艺渣油加氢的关键是加氢反应，通过将渣油与氢气在催化剂的催化下进行反应，使其中的硫、氮等杂质得以去除。
加氢工艺主要包括以下几个步骤：1.加氢反应器：渣油与氢气首先进入加氢反应器，在适宜的温度和压力条件下进行反应。
加氢反应器内通常包含多层催化剂床，以实现高效的反应转化。
2.催化剂：催化剂在渣油加氢过程中起到了关键的作用。
常用的催化剂材料包括镍钼、镍钨、铜锌等，它们能够促进反应的进行，并降低反应的活化能，提高反应的选择性和转化率。
3.去硫：渣油中的硫是一种主要的杂质，会影响产品的质量和环境效应。
通过加氢反应，硫化物会与氢气反应生成硫化氢，然后通过各种设备去除硫化氢，从而实现去硫的效果。
4.去氮：渣油中的氮也是一种重要的杂质，它会影响产品的稳定性和可加工性。
加氢反应可以将氮化物转化为氨气，然后通过适当的方法去除氨气，以实现去氮的效果。
产品及应用渣油加氢可以生产出多种高价值产品，主要包括以下几类：1.燃料油：通过渣油加氢处理后的产品可以作为燃料油使用，具有较高的热值和较低的硫含量，可以用于发电、加热等领域。
2.润滑油：渣油加氢处理后的产品可以进一步提炼，得到纯净的润滑油，用于各种机械设备的润滑，提高设备的使用寿命。
3.化工原料：渣油加氢产生的一些中间产物可以作为化工原料使用，用于生产塑料、橡胶、合成纤维等产品。
优势和应用前景渣油加氢作为一种先进的炼油技术，具有以下几个优势：1.降低环境污染：渣油中的硫、氮等杂质会在燃烧过程中生成有害气体，通过渣油加氢处理，可以显著降低产品中的硫、氮含量，减少环境污染。
2.资源回收利用：渣油通常被认为是炼油过程中的副产品，通过渣油加氢处理，可以将这些低价值的渣油转化为高价值产品，实现资源的回收利用。

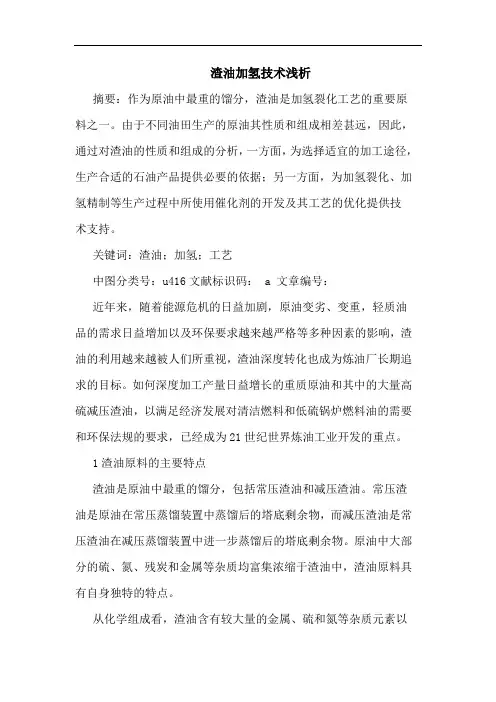

渣油加氢技术浅析
渣油加氢技术浅析摘要：作为原油中最重的馏分，渣油是加氢裂化工艺的重要原料之一。
由于不同油田生产的原油其性质和组成相差甚远，因此，通过对渣油的性质和组成的分析，一方面，为选择适宜的加工途径，生产合适的石油产品提供必要的依据；另一方面，为加氢裂化、加氢精制等生产过程中所使用催化剂的开发及其工艺的优化提供技术支持。
关键词：渣油；加氢；工艺中图分类号：u416文献标识码： a 文章编号：近年来，随着能源危机的日益加剧，原油变劣、变重，轻质油品的需求日益增加以及环保要求越来越严格等多种因素的影响，渣油的利用越来越被人们所重视，渣油深度转化也成为炼油厂长期追求的目标。
如何深度加工产量日益增长的重质原油和其中的大量高硫减压渣油，以满足经济发展对清洁燃料和低硫锅炉燃料油的需要和环保法规的要求，已经成为21世纪世界炼油工业开发的重点。
1渣油原料的主要特点渣油是原油中最重的馏分，包括常压渣油和减压渣油。
常压渣油是原油在常压蒸馏装置中蒸馏后的塔底剩余物，而减压渣油是常压渣油在减压蒸馏装置中进一步蒸馏后的塔底剩余物。
原油中大部分的硫、氮、残炭和金属等杂质均富集浓缩于渣油中，渣油原料具有自身独特的特点。
从化学组成看，渣油含有较大量的金属、硫和氮等杂质元素以及胶质、沥青质等非理想组分。
从化学性质看，渣油平均分子量大、氢碳比低，在反应中易结焦物质多。
从物理性质看，渣油粘度大、密度高。
不同原油的渣油有其各自的特点，如有的渣油镍高、钒低，有的渣油硫高、氮低，而有的则相反。
2渣油加氢的发展背景2.1世界原油资源有限世界原油资源十分有限，以目前开采速度计算，世界原油储量可采40年左右，因此，原油资源十分紧张，应合理、充分利用宝贵的石油资源。
2.2原油变重、变劣世界原油质量总变化趋势为：含硫和高硫原油比例逐年增加，含酸和高酸原油的产量也逐年增加。
含硫原油和高硫原油的产量约占75％o同时，世界高酸原油 (酸值大于1．0mgkoh／g)产量和稠油产量也在不断增加，到20世纪末，世界稠油产量占到了原油总产量的30％，因此，重质原油的加工日益受到石油工业的重视。
关于渣油加氢处理催化剂及工艺技术
关于渣油加氢处理催化剂及工艺技术关于渣油加氢处理催化剂及工艺技术一、渣油加氢处理技术概况当今世界，石油资源逐渐变劣、变重，使轻质油品收率下降，而世界经济的快速发展对轻质油品的需求却日益增长。
如何合理利用和深度加工劣质或重质原油，是炼油工业面临的一个迫切需要解决的难题。
在国内，原油资源满足不了我国国民经济快速发展的需要，进口中东原油以增加我国的能源供给势在必行。
中东原油加工的主要技术难点是高硫原油的合理利用，从当今炼油技术水平来看，渣油固定床加氢处理是合理利用含硫渣油的最为有效的手段之一二、渣油加氢处理过程的化学反应及催化剂1、渣油加氢处理过程的化学反应在重油加氢处理过程中，主要的化学反应有：加氢脱金属（HDM）；加氢脱硫（HDS）；加氢脱氮（HDN）；加氢裂化（HC）；不饱和键的加氢（如芳烃饱和－HDA）等。
针对这些反应，渣油加氢处理催化剂主要包括渣油加氢保护剂，脱金属催化剂，脱硫催化剂和脱氮催化剂四大类。
2、减压渣油加氢处理系列催化剂（FZC－XX系列）该系列催化剂自1986年开始研制以来，现已研究开发成功四大类共十六个牌号的催化剂。
研究开发过程中共申请国内外专利六十余项，有效地保护了我国自力更生开发的渣油固定床加氢处理技术（简称S-RHT技术）。
FZC－XX系列催化剂特点和作用类别第一代第二代特点作用保护剂FZC-10FZC-10Q大孔容（＞1.0ml/g），大孔径（有400nm以上大孔）脱金属杂质及垢物，保护下游催化剂，防止床层压力降快速升高FZC-11FZC-11QFZC-12FZC-12QFZC-13FZC-13QFZC-14FZC-14QFZC-15FZC-10UFZC-16FZC-11UFZC-17FZC-18脱金属剂FZC-20FZC-23大孔容（≥0.7 ml/g），大孔径（有100nm以上大孔）最大限度地脱镍、钒FZC-21FZC-24FZC-22FZC-25FZC-26FZC-27脱硫剂FZC-30FZC-33较强的酸性，较小的孔径，较大的比表面积脱硫、部分脱氮FZC-31FZC-34FZC-32FZC-35FZC-36脱氮剂FZC-40FZC-41强酸性，小孔径，大比表面积，高金属含量高活性脱氮、转化3、常压渣油加氢处理系列催化剂（FZC-XXX系列）1995年我国开始针对进口高硫原油开展了常压渣油加氢处理系列催化剂的研究开发工作。
VRDS渣油加氢装置工艺原理
VFIDS 渣油加氢装置工艺原理1.1工艺过程渣油加氢作为重油加工的重要手段，在整个炼厂的加工工艺中有着格外重要的地位oUFR/VRDS 工艺作为现代炼油厂重油加工的重要工艺，在优化原油加工流程，提高整个企业的效益，推动炼油行业的技术进步有着格外重要的意义。
其一，做为重油深度转化的工艺，它不仅本身可转化为轻油，还可与催化裂化工艺组合，使全部渣油轻质化，从而使炼厂获得最高的轻油收率。
其二，做为一种加氢工艺，它在提高产品质量，削减污染，改善环境方面具有其它加工工艺不行替代的优势，并且可生产优质的催化裂化原料，也为催化裂化生产清洁汽油创造了条件。
UFR/VRDS 装置釆用Chevron 公司专利技术，其工艺特点：原料选择范围宽，可加工多种原油的减渣。
在原油中, 经该过程验证的有：阿拉伯中、重质原油，科威特原油，加利福尼亚原油，北坡原油，美国中部大陆原油及孤岛原油等。
UFR/VRDS 工艺最初釆用了Chevron 公司的“ICR系”列催化剂，现在催化剂己全部国产化，石油化工科学争论院开发的UFR 和固定床渣油加氢RHT 系列催化剂，抚顺石油化工争论院开发的UFR 和固定床渣油加氢FZC 系列催化剂。
催化剂以多孔氧化铝为担体，浸渍银、钻、铜等金属，具有较高的金属容纳量和较高的脱硫、脱氮活性，其HDM 率达80%, HDN 率为50%产品名称石脑油、柴油、常压渣油原加工设计力量84 [(Tt/a 减压渣油120104t/a减压渣油及3010恤减压现加工设计力量装置建设时间投产日期蜡油1988 年10 月6 日1992 年5 月第一次装置改造日期1999 年10 月20 日第一次改造投产日期2023 年1 月7 日其次次装置改造日期2023 年10 月16 日70%。
釆用多种催化剂组合的催化剂级配方案，实现渣油高转化率的同时又进展深度脱硫、脱氮、脱金属。
由于催化剂按尺寸、外形和活性进展合理级配, 从而使HDM 段达最长使用周期，同时延缓或尽可能避开了主要由铁、钙沉积引起的反响器床层压降上升的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
渣油加氢工艺说明(总17页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、工艺技术路线300×104t/a渣油加氢脱硫装置采用CLG公司的固定床渣油加氢脱硫工艺技术，该工艺技术满足操作周期8000h、柴油产品硫含量不大于500ppm、加氢常渣产品硫含量不大于0.35w%、残炭不大于5.5w%、Ni+V不大于15ppm的要求。
二、工艺技术特点1、反应部分设置两个系列，每个系列可以单开单停（单开单停是指装置内二个系列分别进行正常生产和停工更换催化剂）。
由于渣油加氢脱硫装置的设计操作周期与其它主要生产装置不一致，从全厂生产安排的角度，单开单停可以有效解决原料储存、催化裂化装置进料量等问题，并使全厂油品调配更灵活。
2、反应部分采用热高分工艺流程，减少反应流出物冷却负荷；优化换热流程，充分回收热量，降低能耗。
3、反应部分高压换热器采用双壳、双弓型式，强化传热效果，提高传热效率。
4、反应器为单床层设置，易于催化剂装卸，尤其是便于卸催化剂。
5、采用原料油自动反冲洗过滤器系统，滤除大于25μm以上杂质，减缓反应器压降增大速度，延长装置操作周期。
6、原料油换热系统设置注阻垢剂设施，延长操作周期，降低能耗，而且在停工换剂期间可减少换热器和其它设备的检修工作。
7、原料油缓冲罐采用氮气覆盖措施，以防止原料油与空气接触从而减轻高温部位的结焦程度。
8、采用炉前混氢流程，避免进料加热炉炉管结焦。
9、第一台反应器入口温度通过调节加热炉燃料和高压换热器旁路量来控制，其他反应器入口温度通过调节急冷氢量来控制。
10、在热高分气空冷器入口处设注水设施，避免铵盐在低温部位的沉积。
11、循环氢脱硫塔前设高压离心式分离器除去携带的液体烃类，减少循环氢脱硫塔的起泡倾向，有利于循环氢脱硫的正常操作。
12、设置高压膜分离系统，保证反应氢分压。
13、冷低压闪蒸罐的富氢气体去加氢裂化装置脱硫后去PSA回收氢气。
14、新氢压缩机采用二开一备，每台50%负荷，单机负荷较小，方便制造，且装置有备机。
15、分馏部分采用主汽提塔＋分馏塔流程，在汽提塔除去轻烃和硫化氢，降低分馏塔材质要求。
分馏塔设侧线柴油汽提塔及中段回流加热原料油，降低塔顶冷却负荷，提高能量利用率，减小分馏塔塔径。
16、利用常渣产品发生部分低压蒸汽。
通过对装置换热流程的优化，把富裕热量集中在温位较高的常渣产品，发生低压蒸汽。
17、考虑到全厂能量综合利用，正常生产时常渣在150℃送至催化裂化装置。
在催化裂化装置事故状态下，将常渣冷却至90℃送至工厂罐区。
18、催化剂预硫化按液相预硫化方式设置。
三、工艺流程说明（一）工艺流程简述1、反应部分原料油自进装置后至冷低压分离器（V-1812）前的流程分为两个系列，以下是一个系列的流程叙述：原料油在液位和流量的串级控制下进入滤前原料油缓冲罐（V-1801）。
原料从V-1801底部出来由原料油增压泵（P1801/S）升压，经中段回流油/原料油换热器（E-1801AB）、常渣/原料油换热器（E-1802AB、E-1803AB）分别与中段回流油和常渣换热，然后进入原料油过滤器（S-1801）以除去原料油中大于25μm的杂质。
过滤后的原料油进入滤后原料油缓冲罐（V-1802），原料油从V-1802底部出来后由加氢进料泵（P1802/S）升压，升压后的原料油在流量控制下进入反应系统。
原料油和经热高分气/混合氢换热器（E-1805AB）预热后的混合氢混合，混合进料经反应流出物/反应进料换热器（E-1804）预热后进入反应进料加热炉（F-1801）加热至反应所需温度进入第一台加氢反应器（R-1801），R-1801的入口温度通过调节F-1801的燃料量和E-1804的副线量来控制，R-1801底部物流依次通过其它三台反应器（R-1802、R-1803、R-1804），各反应器的入口温度通过调节反应器入口管线上注入的冷氢量来控制。
从R-1804出来的反应产物经过E-1804换热后进入热高压分离器（V-1803）进行气液分离， V-1803底部出来的热高分液分别在液位控制下减压后，进入热低压分离器（V-1804）进行气液分离，V-1803顶部出来的热高分气分别经热高分气/混合氢换热器、热高分气蒸汽发生器（E-1806）换热后进入热高分气空冷器（E-1807），冷却到52℃进入冷高压分离器（V-1806）进行气、油、水三相分离。
为了防止铵盐在低温位析出堵塞管路，在热高分气空冷器前注入经注水泵（P-1803/S）升压后的脱硫净化水等以溶解铵盐。
从V-1806顶部出来的冷高分气体（循环氢）进入高压离心分离器（V-1807）除去携带的液体烃类，减少循环氢脱硫塔（C-1801）的起泡倾向。
自V-1807顶部出来的气体进入C-1801底部，与贫胺液在塔内逆向接触，脱除H2S，脱硫溶剂采用甲基二乙醇胺（MDEA），贫胺液从贫胺液缓冲罐（V-1809）抽出经贫溶剂泵（P-1804/S）升压后进入C-1801顶部，从塔底部出来的富胺液降压后进入富胺液闪蒸罐（V-1810）脱气。
富液脱气后出装置去溶剂再生，气体去硫磺回收。
自C-1801顶不出来的循环氢进入循环氢压缩机入口分液罐（V-1808）除去携带的胺液，V-1808顶部出来的循环氢分成两路，一路去氢提浓（ME-1801）部分，提浓后的氢气经提浓氢压缩机（K-1804）升压后与新氢压缩机（K-1802A.B.C）出口新氢汇合，释放气去轻烃回收装置；另一路进入循环氢压缩机（K-1801）升压，升压后的循环氢分为三部分，第一部分与新氢压缩机来的新氢混合，混合氢去反应部分；第二部分作为急冷氢去控制反应器入口温度；第三部分至E-1807前作为备用冷氢和K-1801反飞动用。
循环氢压缩机选用背压蒸汽透平驱动的离心式压缩机。
从两个反应系列的冷高压分离器底部出来的冷高分液分别在液位控制下减压混合后，进入冷低压分离器（V-1812）进行气液分离，冷低分液体在液位控制下从罐底排出并进入热低分气/冷低分液换热器（E-1809）、柴油/冷低分油换热器（E-1811）、常渣/冷低分油换热器（E-1812）换热后进入汽提塔（C-1803）。
V-1812顶部出来的冷低分气去轻烃回收装置脱硫。
冷高压分离器底部的含H2S、NH3的酸性水进入酸性水脱气罐（V-1823）集中脱气后送出装置。
两个反应系列的热低分油在液位控制下从V-1803底部排出去分馏部分。
热低分气体经E-1809换热后进入热低分气空冷器（E-1810）冷却到54℃，然后进入冷低压闪蒸罐（V-1811）进行气液分离，为了防止在低温位的地方有铵盐析出堵塞管路，在E-1810前注水以溶解铵盐。
V-1811顶部出来的富氢气体直接送至加氢裂化装置进行脱硫，然后去PSA装置回收氢气；从下部出来的冷低压闪蒸液进入到冷低压分离器。
新氢从全厂氢网送入，进入新氢压缩机经三段压缩升压后分两路分别与两个系列循环氢压缩机出口的循环氢混合，混合氢气分别返回到各自的反应部分。
新氢压缩机设三台，二开一备，每一台均为三级压缩，每台的一级入口设入口分液罐，级间设冷却器和分液罐。
2、分馏部分来自反应部分的热低分油与经加热后的冷低分液一起进入汽提塔（C-1803）。
塔底采用水蒸汽汽提。
塔顶部气相经汽提塔顶空冷器（E-1814）冷凝冷却后进入汽提塔顶回流罐（V-1814）进行气液分离，V-1814气体与冷低分气一起出装置送至轻烃回收统一脱硫；V-1814底部出来的液体经汽提塔顶回流泵（P-1805/S）升压后分成两部分，一部分作为回流返回到塔顶部，另一部分去石脑油加氢。
V-1814底部分水包排出的酸性水进入V-1823脱气后出装置。
为减轻塔顶管道和设备的腐蚀，在汽提塔的顶部管道注入缓蚀剂。
汽提塔底油经分馏塔进料加热炉（F-1802）加热至合适温度进入分馏塔（C-1804），分馏塔设一个柴油抽出侧线和一个中段回流，塔底采用水蒸汽汽提，塔顶气相经分馏塔顶空冷器（E-1815）冷凝冷却后进入分馏塔顶回流罐（V-1815）进行气液分离；V-1815底部出来的液体经分馏塔顶回流泵（P-1806/S）升压后分成两部分，一部分作为塔顶回流返回到塔顶部，另一部分在V-1815液位控制下与C-1803塔顶油一道送出装置。
V-1815底部分水包排出的含油污水经含油污水泵（P-1807/S）升压后送注水罐回用。
未汽提柴油从分馏塔抽出进入柴油汽提塔（C-1805），柴油汽提塔底设重沸器，以分馏塔底油为热源，C-1805顶气体返回到分馏塔。
柴油从塔底部抽出经柴油泵（P-1811/S）升压后再经柴油/低分油换热器、柴油空冷器（E-1816）冷却到50℃出装置。
中段回流油从分馏塔集油箱用分馏塔中段回流泵（P-1809/S）抽出，进入E-1801A.B换热后返回分馏塔。
分馏塔底油（加氢常渣）经分馏塔底泵（P-1810/S）加压后依次经柴油汽提塔重沸器（E-1818）、常渣/原料油换热器、常渣蒸汽发生器（E-1817）等换热至168℃作为热供料去催化裂化装置，或再经常渣空冷器（E-1819）冷却至90℃出装置至罐区。
3、催化剂预硫化为了使催化剂具有活性，新鲜的或再生后的催化剂在使用前均必须进行预硫化，设计采用液相硫化法，硫化剂为二甲基二硫化物（DMDS）。
两个系列催化剂可以分别独立进行预硫化，以下是一个系列硫化的流程叙述：硫化时，系统内氢气经循环氢压缩机按正常操作路线进行循环，冷高压分离器压力为正常操作压力。
DMDS自硫化剂罐（V-1831）来，至加氢进料泵入口管线，硫化油采用蜡油。
自R-1804来的流出物经E-1804、V-1803、E-1805A.B、E-1806、E-1807冷却后进入冷高压分离器V1806进行分离，冷高分气体经循环氢压缩机K-1801循环，催化剂预硫化过程中产生的水从V4004底部间断排出。
（二）主要操作条件如下：1反应部分反应器液时空速，h-10.20总气油比，SOR/EOR1132/1232反应器入口压力，SOR/EOR MPa（g）19.45/19.88平均反应温度，SOR/ EOR ℃391/4022热高压分离器温度℃ SOR/EOR 371/374压力MPa(G)17.83冷高压分离器温度℃52压力MPa(G)17.54反应进料加热炉入口/出口温度℃337/365（SOR） 350/378（EOR）压力MPa(G)20.65循环氢压缩机入口温度℃61入口/出口压力MPa(G)17.46/21.43循环氢压缩机设计能力m3n/h224315（单台）6新氢压缩机入口温度℃40入口/出口压力MPa(G) 2.4/21.2新氢压缩机设计能力m3n/h51400（单台）7提浓氢压缩机入口温度℃60入口/出口压力MPa(G) 4.18/21.37提浓氢压缩机设计能力m3n/h318008循环氢脱硫塔塔顶温度℃61塔顶压力MPa(G)17.59汽提塔进料温度℃364/366（SOR/EOR）塔顶温度℃189/172（SOR/EOR）塔顶压力MPa(G) 1.1塔底温度℃350/344（SOR/EOR）10分馏塔进料温度℃371塔顶温度℃124/129（SOR/EOR）塔顶压力MPa(G)0.14塔底温度℃354/322（SOR/EOR）10柴油汽提塔进料温度℃226/231塔顶温度℃227/247塔顶压力MPa(G)0.17塔底温度℃293第二节副产品的回收、利用及“三废”处理方案一、副产品的回收和利用该装置副产品富氢气体和含硫燃料气。
