高频实验
高频实验报告(电子模板)4题版
高频实验报告（电子版）班级：班级：学号：学号：姓名：姓名：201年月实验一、小信号谐振放大器 1：本次实验电原理图输入信号Ui(mV P-P)50mV P-P放大管电流Ic 1 0.5mA 1mA 2mA 3mA 4mA 4.5mA 输出信号Uo(V P-P)2-1：直流工作点与对放大器影响关系得结论：输入信号Ui(mV P-P) 50mV P-P阻尼电阻R Z (1K2=1) R=∞(R11) R=100 Ω(R7) R=1K(R6) R=10K(R5) R=100K输出信号Uo(V P-P)3-1：阻尼电阻—LC 回路的特性曲线图3-2：阻尼电阻—LC 回路的特性结论4：逐点法测量放大器的幅频特性实验电原理图粘贴处特性曲线图 粘贴处输入信号幅度（mV P-P）50mV P-P输入信号（MHz ）2727.52828.52929.530输出幅值(V P-P)输入信号 （MHz ） 30.53131.53232.533输出幅值(V P-P)4-1：放大器的幅频特性曲线图4-2：放大器的的特性结论5：本次实验实测波形选贴选作思考题：（任选一题）1. 单调谐放大器的电压增益K U 与哪些因素有关？双调谐放大器的有效频带宽度B 与哪些因素有关？2．改变阻尼电阻R 数值时电压增益K U 、有效频带宽度B 会如何变化？为什么？3. 用扫频仪测量电压增益输出衰减分别置10dB 和30dB 时，哪种测量结果较合理？4. 用数字频率计测量放大器的频率时，实测其输入信号和输出信号时，数字频率计均能正确显示吗？为什么？5. 调幅信号经放大器放大后其调制度m 应该变化吗？为什么？思考题（ ）答案如下：幅频特性曲线图粘贴处实测波形1 粘贴处 实测波形2 粘贴处实验二、高频谐振功率放大器1：本次实验电原理图2: 谐振功放电路的交流工作点统调实测值级别激励放大级器(6BG1) 末级谐振功率放大器(6BG2)测量项目注入信号U i（V6-1）激励信号U bm（V6-2）输出信号U0（V6-3）未级电流I C（mA）峰峰值V P-P有效值VU bm(V p-p)1 2 3 4 5 Uo(V p-p)Ic(mA)3-1：谐振功率放大器的激励特性U bm–U0特性曲线图3-2：谐振功率放大器的的特性结论U bm–U0特性曲线图粘贴处实验电原理图粘贴处RL(Ω) 50Ω 75Ω 100Ω 125Ω 150Ω 螺旋天线Uo(V p-p) (V6-3) Ic(mA) (V2)4-1：谐振功率放大器的负载特性RL-- Uo 特性曲线图4-2：谐振功率放大器的RL-- Uo 特性结论V2 (V) 2 V 4V 6V 8V 10V 12V U O (V p-p ) Ic (mA)5-1：谐振功率放大器的电压特性V2—Uo 特性曲线图5-2：谐振功率放大器的V2—Uo 特性结论V2—Uo 特性曲线图粘贴处RL-- Uo 特性曲线图粘贴处6:谐振放大器高频输出功率与工作效率的测量：电源输入功率P D : Ic = mA 、 V2 = V 、 P D = mW 高频输出功率P 0 : Uo = V p-p RL = Ω P 0 = mW 电路工作效率η: %5：本次实验实测波形选贴选作思考题：（任选一题）1 当调谐末级谐振回路时，会出现i C 的最小值和U 0的最大值往往不能同时出现。
高频——实验报告
实验一正弦波振荡器一、实验目的1了解三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。
2通过实验掌握晶体管静态工作点、反馈系数、负载变化对起振和振荡幅度的影响。
3研究外界条件（温度、电源电压、负载变化）对角振荡器频率稳定度的影响。
4测量振荡器的反馈系数、波段复盖系数、频率稳定度等参数。
二、实验设备TKGPZ-1型高频电子线路综合实验箱；双踪示波器；频率计繁用表。
三、实验内容1熟悉振荡器模块各元件及其作用；2进行LC振荡器波段工作研究；3研究LC振荡器中静态工作点、反馈系数以及负载对振荡器的影响；4测试LC振荡器的频率稳定度。
三、基本原理将开关S2的1拨上2拨下，S1全部断开，由晶体管Q3和C13、C20、C10、CCI、L2构成电容三点式反馈振荡器的改进型振荡器——西勒振荡器，电容CCI可用来改变振荡器频率。
f=振荡器频率约为4.5MHZ振荡电路反馈系数：1320560.12 470CFC==≈振荡器输出通过耦合电容C3加到由Q2组成的射极跟随器的输入端，因C3容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。
四、实验步骤1研究振荡器静态工作点对振荡幅度的影响。
2将开关S2的1拨上，构成LC振荡器。
3改变上偏置电位器RA1，并用示波器测量对应点的振荡幅度Vp-p，记下停振时的静态工作点电流值。
五、实验结果1、组成LC西勒振荡器：短接K1011-2、K1021-2、K103 1-2、K1041-2，并在C107处插入1000p的电容器，这样就组成了LC西勒振荡器电路。
用示波器(探头衰减10)在测试点TP102观测LC振荡器的输出波形，再用频率计测量其输出频率。
2、调整静态工作点：短接K104 2-3（即短接电感L102），使振荡器停振，并测量三极管BG101的发射极电压Ueq；然后调整电阻R101的值，使Ueq=0.5V，并计算出电流Ieq（=0.5V/1K=0.5mA）。
高频调制实验报告
一、实验目的1. 理解高频调制的基本原理和过程。
2. 掌握振幅调制（AM）和解调（AM-D）的基本方法。
3. 学习使用实验仪器进行高频信号的调制和解调。
4. 分析调制信号的频谱特性，验证调制和解调效果。
二、实验原理高频调制是将低频信号（信息信号）与高频载波信号进行混合，使信息信号以某种方式影响载波信号的幅度、频率或相位，从而实现信号的传输。
本实验主要研究振幅调制（AM）。
1. 振幅调制（AM）振幅调制是指载波信号的振幅随信息信号的变化而变化。
AM信号可以表示为：\[ s(t) = c(t) \cdot [1 + m \cdot x(t)] \]其中，\( c(t) \) 是载波信号，\( x(t) \) 是信息信号，\( m \) 是调制指数。
2. 振幅解调（AM-D）振幅解调是指从调幅信号中恢复出原始信息信号。
常见的解调方法有包络检波法和同步检波法。
三、实验仪器1. 双踪示波器2. 高频信号发生器3. 低频信号发生器4. 调制器5. 解调器6. 万用表四、实验步骤1. 调制过程（1）设置高频信号发生器，产生一个频率为 \( f_c \) 的正弦波作为载波信号。
（2）设置低频信号发生器，产生一个频率为 \( f_m \) 的正弦波作为信息信号。
（3）将载波信号和信息信号输入调制器，进行振幅调制。
（4）观察调制器的输出波形，验证调制效果。
2. 解调过程（1）将调制信号输入解调器，进行振幅解调。
（2）观察解调器的输出波形，验证解调效果。
3. 频谱分析（1）使用频谱分析仪对调制信号进行频谱分析。
（2）观察调制信号的频谱特性，验证调制效果。
4. 性能测试（1）测试调制信号的调制指数 \( m \)。
（2）测试解调信号的解调指数 \( D \)。
五、实验结果与分析1. 调制过程通过实验，成功实现了振幅调制。
调制信号的波形如图1所示。
图1 振幅调制信号波形2. 解调过程通过实验，成功实现了振幅解调。
解调信号的波形如图2所示。
高频实验实验一高频小信号调谐放大器
实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。
2．掌握信号源内阻及负载对谐振回路Q值的影响。
3．掌握高频小信号放大器动态范围的测试方法。
二、实验内容1．调测小信号放大器的静态工作状态。
2．用示波器观察放大器输出与偏置及回路并联电阻的关系。
3．观察放大器输出波形与谐振回路的关系。
4．调测放大器的幅频特性。
5．观察放大器的动态范围。
三、基本原理：小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1-1所示。
该电路由晶体管VT7、选频回路CP2二部分组成。
它不仅对高频小信号放大，而且还有一定的选频作用。
本实验中输入信号的频率fs＝10MH。
R67、R68和射极电阻决定晶体管的静态工作点。
拨码开关S7改变回路并联电阻，即改变回路Q值，从而改变放大器的增益和通频带。
拨码开关S8改变射极电阻，从而改变放大器的增益。
四、实验步骤：熟悉实验板电路和各元件的作用，正确接通实验箱电源。
1．静态测量将开关S8的2，3，4分别置于“ON”，测量对应的静态工作点，将短路插座J27断开，用直流电流表接在J27C.DL两端，记录对应I c值，计算并填入表1.1。
将S8“l”置于“ON”，调节电位器VR15，观察电流变化。
2．动态测试（1）将10MHZ高频小信号(<50mV)输入到“高频小信号放大”模块中J30(XXH.IN)。
（2）将示波器接入到该模块中J31（XXH．OUT）。
（3）J27处短路块C.DL连到下横线处，拨码开关S8必须有一个拨向ON，示波器上可观察到已放大的高频信号。
（4）改变S8开关，可观察增益变化，若S8“ l”拨向“ON”则可调整电位器VR15，增益可连续变化。
（5）将S8其中一个置于“ON”，改变输出回路中周或半可变电容使增益最大，即保证回路谐振。
（6）将拨码开关S7逐个拨向“ON”，可观察增益变化，该开关是改变并联在谐振回路上的电阻，即改变回路Q值。
通信电子电路高频实验报告
实验一高频小信号谐振放大器一、实验目的1．高频小信号谐振放大器的工作原理及电路构成和电路元器件的作用。
2．了解高频小信号的质量指标和谐振放大器的性能。
3．掌握L,C参数对谐振频率的影响。
4．分析单调谐回路放大器的质量指标，测量电压增益，测量功率增益；测量放大器的频率。
二、预习要求1．复习高频小信号放大器的功用。
答：高频小信号放大器主要用于放大高频小信号, 属于窄带放大器。
由于采用谐振回路作负载，解决了放大倍数、通频带宽、阻抗匹配等问题，高频小信号放大器又称为小信号放谐振放大器。
就放大过程而言，电路中的晶体管工作在小信号放大区域中，非线性失真很小。
一方面可以对窄带信号实现不失真放大，另一方面又对带外信号滤除, 有选频作用。
2．高频小信号放大器，按有源器件分可分为：_以分立元件为主的集中选频放大器__,_以集成元件为主的集中选频放大器_;按频带宽度可分为：_窄带放大器_,宽带放大器。
三、实验内容1．参照电路原理图1-1连线。
，计算回路电容和回路2．图1-1为一单调谐回路中频放大器，已知工作频率f电感。
图1-1 小信号谐振放大器1．在选用三极管时要查晶体管手册，使参数合理。
2．观察瞬态分析的波形输出及频谱分析是否合理。
3．在pspice中设定：参数，AC=100mV、V OFF =0V，Vampl=300mV，freq=10MegHz。
V2参数CD=12V。
V1在AC Sweep中设定参数：①在AC Sweep Type中选 Decade。
②在Sweep Parameters 中选pts/Decade为20、Stort Fred为10k、End Fred为500MEG。
、Lntervat为10。
③AC Sweep Type中选 Output Voltoge为V(A)、1/V为V1四、实验报告1．根据输入信号的幅度和频率，测出输出信号的幅度和频率，完成表1-12．画出输入信号和输出信号的波形；（根据图形输出）仿真图如下：3．分析单调谐回路谐振放大器的质量指标：（1）测量电压增益；=60Au=UoUi（2）测量放大器的通频带；谐振回路的通频带：BW＝fH－fL =0.02MHz实验二三点式振荡器一、实验目的1．熟悉三点式振荡器的工作原理及电路构成。

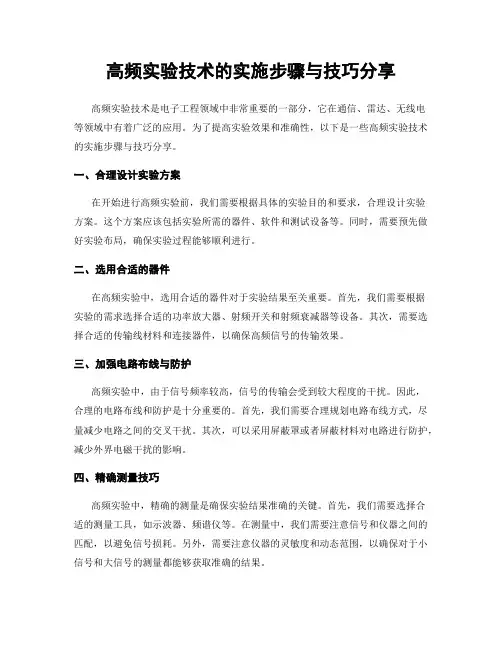

高频实验技术的实施步骤与技巧分享
高频实验技术的实施步骤与技巧分享高频实验技术是电子工程领域中非常重要的一部分，它在通信、雷达、无线电等领域中有着广泛的应用。
为了提高实验效果和准确性，以下是一些高频实验技术的实施步骤与技巧分享。
一、合理设计实验方案在开始进行高频实验前，我们需要根据具体的实验目的和要求，合理设计实验方案。
这个方案应该包括实验所需的器件、软件和测试设备等。
同时，需要预先做好实验布局，确保实验过程能够顺利进行。
二、选用合适的器件在高频实验中，选用合适的器件对于实验结果至关重要。
首先，我们需要根据实验的需求选择合适的功率放大器、射频开关和射频衰减器等设备。
其次，需要选择合适的传输线材料和连接器件，以确保高频信号的传输效果。
三、加强电路布线与防护高频实验中，由于信号频率较高，信号的传输会受到较大程度的干扰。
因此，合理的电路布线和防护是十分重要的。
首先，我们需要合理规划电路布线方式，尽量减少电路之间的交叉干扰。
其次，可以采用屏蔽罩或者屏蔽材料对电路进行防护，减少外界电磁干扰的影响。
四、精确测量技巧高频实验中，精确的测量是确保实验结果准确的关键。
首先，我们需要选择合适的测量工具，如示波器、频谱仪等。
在测量中，我们需要注意信号和仪器之间的匹配，以避免信号损耗。
另外，需要注意仪器的灵敏度和动态范围，以确保对于小信号和大信号的测量都能够获取准确的结果。
五、注意信号的传输和接收在高频实验中，信号的传输和接收过程都需要特别注意。
首先，我们需要保证信号的传输线路的匹配性，以免信号反射和损耗。
其次，需要注意信号的接收电路，避免加入额外的噪声和失真。
在信号的传输过程中，我们还可以采用滤波器、放大器等方法对信号进行处理，以提高接收的质量。
六、及时记录与分析实验结果在高频实验中，及时记录和分析实验结果是十分重要的。
我们可以使用实验笔记本或者数据采集设备记录实验过程和结果。
另外，需要学会使用数据分析软件对实验数据进行处理和分析，以找出其中的规律和问题，并及时调整实验方案。
高频实验报告总结与反思
高频实验报告总结与反思一、实验目的本次实验的目的是通过高频电路的设计和实验，加深对高频电路原理的理解与掌握，提高动手能力和解决问题的能力。
二、实验内容本次实验的内容主要包括以下几个部分：1. 高频信号发生器的设计与实现；2. 接收功率计的设计与实现；3. 带通滤波器的设计与实现；4. 高频放大电路的设计与实现。
三、实验过程与结果在实验过程中，我们小组成员分工协作，按照实验要求逐步完成了各个部分的设计与实现。
经过仔细调试和测试，我们成功完成了实验，并得到了满意的实验结果。
第一部分的高频信号发生器设计中，我们根据设计要求，选用特定型号的晶体振荡器，以实现稳定、高频率的信号输出。
通过调整部分元件参数，信号频率得以精确控制。
实验结果显示，该设计的高频信号发生器输出稳定可靠，符合预期要求。
第二部分的接收功率计设计中，我们以高频信号发生器的输出信号作为输入，通过一系列放大器、滤波器和检波器等组成的电路，实现对高频信号功率的测量。
通过与次级标准功率计的对比测试，我们发现该接收功率计的测量误差较小，在合理范围内。
第三部分的带通滤波器设计中，我们根据实验要求，采用二阶无源RC 滤波器来实现对指定频段信号的选择性放大。
经过调整电容和电阻的数值，实验测量结果表明，该滤波器对指定频率范围内的信号有较好的放大效果，同时能够滤除其他频率的杂波。
第四部分的高频放大电路设计中，我们选用了常用的BJT三极管，通过合适的偏置和负反馈手段，实现了对输入高频信号的放大。
经过调试和测试，我们得到了满意的放大效果，实验结果与理论分析一致。
四、实验心得与收获通过本次实验，我对高频电路的原理和设计有了更深入的理解。
在实验过程中，我学会了使用示波器、频谱分析仪等测量工具，并且动手实际搭建了高频电路，熟悉了电路连接和元器件的选取。
通过调试和测试，我锻炼了解决问题的能力和动手实践的能力。
通过小组成员之间的合作，我体会到了团队的力量。
每个人都负责自己的部分，互相帮助，共同解决问题，使实验进展顺利。
高频医学实验报告
高频医学实验报告高频医学实验报告近年来，高频医学在医疗领域中得到了广泛的应用和研究。
高频医学是指利用高频电磁辐射进行医学影像诊断和治疗的一种技术。
它通过产生高频电磁波，与人体组织相互作用，从而获得医学图像或者进行治疗。
本文将介绍高频医学实验的原理、方法和应用。
一、高频医学实验的原理高频医学实验的原理主要基于电磁波与人体组织的相互作用。
在高频医学实验中，常用的电磁波包括射频波、微波和激光等。
这些电磁波在与人体组织相互作用时，会发生反射、折射、吸收等现象。
通过对这些现象的观察和分析，可以获得人体组织的信息，从而进行诊断和治疗。
二、高频医学实验的方法高频医学实验的方法主要包括医学影像和治疗两个方面。
在医学影像方面，常用的方法有X射线、CT扫描、MRI等。
这些方法通过产生不同频率的电磁波，与人体组织相互作用，从而获得人体组织的结构和功能信息。
在治疗方面，高频医学实验常用的方法有电磁热疗、射频消融等。
这些方法通过产生高频电磁波，对病灶进行加热或者破坏，达到治疗的效果。
三、高频医学实验的应用高频医学实验在医疗领域中有着广泛的应用。
在医学影像方面，高频医学实验可以用于诊断各种疾病，如肿瘤、心脏病、脑血管病等。
通过对人体组织的成像，医生可以准确地判断病变的位置和性质，为病人提供更好的治疗方案。
在治疗方面，高频医学实验可以用于肿瘤治疗、疼痛管理等。
通过产生高频电磁波，对病灶进行加热或者破坏，可以达到治疗的效果，减轻病人的痛苦。
四、高频医学实验的优势和挑战高频医学实验相比传统的医学方法，具有一定的优势和挑战。
首先，高频医学实验可以提供更准确、更详细的医学信息，有助于医生做出更准确的诊断和治疗方案。
其次，高频医学实验在治疗方面具有独特的优势，可以实现非侵入性治疗，减轻病人的痛苦。
然而，高频医学实验也面临着一些挑战，如辐射对人体健康的影响、设备的成本和维护等。
综上所述，高频医学实验是一种应用广泛的医学技术，通过电磁波与人体组织的相互作用，获得医学信息进行诊断和治疗。
高频电子的实验报告
一、实验名称：高频电子线路实验二、实验目的：1. 掌握高频电子线路的基本原理和实验方法。
2. 熟悉高频电子线路中常用元件的性能和特点。
3. 培养实验操作技能，提高分析问题和解决问题的能力。
三、实验原理：高频电子线路是指频率在1MHz以上的电子线路，其设计原理与低频电子线路有所不同。
本实验主要研究高频放大器、振荡器和调制解调器等基本电路。
四、实验器材：1. 高频信号发生器2. 双踪示波器3. 万用表4. 高频电路实验板5. 高频电子元件（如晶体管、电容、电感等）五、实验步骤：1. 高频放大器实验：（1）搭建高频放大器电路，包括输入、输出匹配网络和晶体管放大电路。
（2）调节输入信号幅度和频率，观察输出信号的变化，分析放大器的频率响应和增益。
（3）测量放大器的输入输出阻抗，分析匹配网络的设计。
2. 振荡器实验：（1）搭建LC振荡器电路，包括LC谐振回路和晶体管振荡电路。
（2）调节LC回路参数，观察振荡频率的变化，分析振荡器的工作原理。
（3）测量振荡器的输出波形，分析振荡器的频率稳定性和幅度稳定性。
3. 调制解调器实验：（1）搭建AM调制器和解调器电路，包括调制信号源、调制电路、解调电路和滤波器。
（2）调节调制信号幅度和频率，观察调制信号的波形，分析调制和解调过程。
（3）测量调制信号的频率、幅度和相位，分析调制和解调效果。
六、实验结果及分析：1. 高频放大器实验：（1）通过调节输入信号幅度和频率，观察到输出信号随输入信号的变化而变化，说明放大器具有放大作用。
（2）测量放大器的输入输出阻抗，发现匹配网络对放大器的性能有重要影响。
（3）分析放大器的频率响应和增益，发现放大器的增益随着频率的升高而降低。
2. 振荡器实验：（1）通过调节LC回路参数，观察到振荡频率随LC回路参数的变化而变化，说明振荡器的工作原理。
（2）测量振荡器的输出波形，发现振荡器的频率稳定性和幅度稳定性较好。
（3）分析振荡器的频率稳定性和幅度稳定性，发现晶体管的静态工作点对振荡器的性能有重要影响。
高频实验报告
调幅调制电路实验杰 2012一、实验目的1、掌握集成模拟乘法器MC1496的基本原理，学习英文版的MC1496芯片资料。
2、理解MC1496实现AM波和DSB波的原理。
3、理解电路参数对调幅波形的影响。
4、熟悉已调波和载波及调制信号的关系。
5、练习焊接技术和电路测试水平。
6、练习各种仪器仪表的使用。
二、实验原理1、MC1496芯片内部电路分析2、调制原理三、实验仪器直流稳压电源、高频信号发生器、双踪示波器、万用表四、实验内容及仿真结果1、实验步骤2、在Multisim仿真环境中创建集成模拟乘法器MC1496电路模块生成MC1496子电路代替模块3、MC1496构成的模拟调幅电路的仿真实现 1）MC1496构成的双边带条幅的电路2）有载波振幅调制3）抑制载波振幅调制五、实验总结通过本次实验，首先在课本上学习了理论知识，再在Mutlisim上仿真，最后在自己焊接电路实现振幅调制电路。
其中这个过程遇到了很多问题，学习理论知识时不太清楚DSB的波形，在使用Mutlisim仿真时，学习了自己创建子电路，另外主要就是调节电路参数，特别是调节信号源的参数，先做了很久都没有成功，后来问了同学才好的。
在焊接电路上，也是第一次没有成功，始终是输出调制信号，没有包络出现，自己检查电路也没有出来，最后花了很多时间，还是自己又重新做了一个，一次就成功了，做的频率也基本达到了10MHz，通过调节滑动变阻器可以实现AM波和DSB波，真正的体会到了通过MC1496来实现AM波和DSB 波的原理。
掌握了调制系数m与调制信号幅度和载波的幅度的关系，理解了AM 波和DSB波的区别，就是在过零点时，DSB波有180度的变相。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、实验原理
由晶体管、场效应管或集成电路与LC并联谐振回路组成的高频小信号 谐振放大器广泛用于广播、电视、通信、雷达等接收设备中，其作用是将 微弱的有用信号进行线性放大并滤除不需要的噪声和干扰信号。 谐振放大器的主要性能指标是电压增益，通频带和矩形系数。 2·1单管单调谐放大器 l·电路组成及特点 图1·1是一个典型的单管 单调谐放大器。Cb与Cc分别是和 Vcc 信号源(或前级放大器)与负载 R2 L Cc (或后级放大器)的耦合电容， C Ce是旁路电容。电容C与电感L 组成的并联谐振回路作为晶体 管的集电极负载，其谐振频率 Cb 应调谐在输入有用信号的中心 频率上。回路与本级晶体管的 耦合采用自藕变压器藕合方式 R1 R3 Ce ，这样口减弱晶体管输出导纳 对回路的影响。负载(或下级放 大器)与回路的藕合采用自藕变 GND 压器藕合和电容藕合方式,这样 图 1·1 单管单调谐放大电路 既可减弱负载(或下级放大器) 导纳对回路的影响，又可使前、后级的直流供电电路分开。另外，采用上 述藕合方式也比较容易实现前、后级之间的阻抗匹配。 2·电路性能分析 为了分析单管单调谐放大器的电压增益， 图1.2给出了其等效电路。 其 --3--
YL = ( g eo + jωC +
将式(2.8)代入(2.7)中，则:
1 jω L
2 ) + n2 yie
（2.8）
Au = −
n1 n2 yie g ∑ + j ωC ∑ + 1 jωL
（2.9）
其中g∑与C∑分别为谐振回路总电导和总电容:
2 2 g ∑ = n1 g oe + n 2 g ie + g eo 2 2 C ∑ = n1 C oe + n 2 C ie + C
YL =
,,
1 1 2 ( g e 0 + j ωC + + n2 y ie ) 2 jω L n1
Ic = -UcY,,L
(2.2)
由于Uc是Y L上的电压，且Uc与Ic相位相反，所以 (2.3) (2.4) 由Y参数方程可知：
Ic = yfeUi + yoeUc
代入式(2.3.3)可得：
Ui = −
实验要求
1·实验前必须充分预习，完成指定的预习任务。预习要求如下： 1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进 行必要的估算。 2)完成各实验“预习要求”中指定的内容。 3)熟悉实验任务。 4)复习实验中所用各仪器的使用方法及注意事项。 2·使用仪器和学习机前必须了解其性能、操作方法及注意事项，在 使用时应严格遵守。 3·实验时接线要认真，相互仔细检查，确定无误才能接通电源，初 学或没有把握应经指导教师审查同意后再接通电源。 4·高频电路实验注意: 1)将实验板插入主机插座后，即已接通地线，但实验板所需的正 负电源则要另外使用导线进行连接。 2)由于高频电路频率较高，分布参数及相互感应的影响较大。所 以在接线时连接线要尽可能短。接地点必须接触良好。以减少 干扰。 3)做放大器实验时如发现波形削顶失真甚至变成方波，应检查工 作点设置是否正确，或输入信号是否过大。 5·实验时应注意观察，若发现有破坏性异常现象 (例如有元件冒烟、 发烫或有异味)应立即关断电源，保持现场，报告指导教师。找 出原因、排除故障，经指导教师同意再继续实验。 6·实验过程中需要改接线时，应关断电源后才能拆、接线。 7·实验过程中应仔细观察实验现象，认真记录实验结果(数据、波形、 现象)。所记录的实验结果经指导教师审阅签字后再拆除实验线 路。 8·实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、 工具、导线等按规定整理。 9·实验后每个同学必须按要求独立完成实验报告。 --1--
（2.10）
谐振频率
fo =
回路有载Q值
1 2π LC ∑
或
ω0 =
1 LC ∑
（2.11）
Qe =
ω oC∑
g∑
=
1 ω o Lg ∑
（2.12）
以上几个公式说明， 考虑了晶体管和负载的影响之后， 放大器谐振频率和Q 值均有变化。 谐振频率处放大器的电压增益
Auo =
其电压增益振幅
n1 n2 y fe U oo =− Ui g∑
测量各静态工作点，计算并填表1·1 表1·1 实 测 实测计算 根据VCE判断V 是否工作在放大区 原因
VB
VE
VCE
IC
是
否
*VB，VE是三极管的基极和发射极对地电压。 3.动态研究 (1).测放大器的动态范围Vi～V0(在谐振点) 选R=l0K，Re=1K。把高频信号发生器接到电路输入端，电路输出端 接毫伏表，选择正常放大区的输入电压Vi，调节频率f使其为 10.7MHZ，调节CT使回路谐振，使输出电压幅度为最大。此时调节 Vi由0.02伏变到0.08伏，逐点记录V0电压，并填入表1.2。Vi的各点 测量值可根据(各自)实测情况来确定。 表1·2 Vi(V) Re=1K V0(V) Re=500Ω Re=2K (2).当Re分别为500Ω、2K时，重复上述过程，将结果填入表1.2。在 并进行比较和分析。 同一坐标纸上画出IC不同时的动态范围曲线， (3).用扫频仪调回路谐振曲线。 仍选R=10K，Re=1K。将扫频仪射频输出送入电路输入端，电路输 出接至扫频仪检波器输入端。 观察回路谐振曲线(扫频仪输出衰减 档 位 应 根 据 实 际 情 况 来 选 择 适 当 位 置 ) ， 调 回 路 电 容 CT ， 使 f0=0.7MHZ。 (4).测量放大器的频率特性 当回路电阻R=10K时，选择正常放大区的输入电压Vi，将高频信号 发生器输出端接至电路输入端，调节频率f使其为10.7MHZ，调节 CT使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f。 =10.7MHZ为中心频率， 然后保持输入电压Vi不变， 改变频率f由中 心频率向两边逐点偏离，测得在不同频率f时对应的输出电压V。 , 0.02 0.03 0.04 0.05 0.06 0.07 0.08
目
实验一
录
4
调谐放大器(实验板1)……………………………………… 1·单调谐回路谐振放大器 2·双调谐回路谐振放大器
实验二 实验三 实验四 实验五 实验六 实验七 实验八 实验九 实验十
丙类高频功率放大器(实验板2)…………………………… LC电容反馈式三点式振荡器(实验板1)…………………… 石英晶体振荡器(实验板1)………………………………… 振幅调制器(实验板3)……………………………………… 调幅波信号的解调(实验板3)……………………………… 变容二极管调频振荡器(实验板4)………………………… 相位鉴频器(实验板4)……………………………………… 集成电路(压控振荡器)构成的频率调制器(实验板5)…… 集成电路(锁相环)构成的频率解调器(实验板5)…………
由式(2.15)可知，单管单调谐放大器的单位谐振函数N(f)与其并联谐振回 路的单位谐振函数相同，且都可以写成:
N( f ) =
Uo U A A = i u = u = U oo U i Auo Auo
1 ⎛ 2 ΔfQe 1+ ⎜ ⎜ f o ⎝ ⎞ ⎟ ⎟ ⎠
2
（2.16）
由于yfe是复数，有一个相角∠Φfe，所以一般来说，图2.1所示放大器 输出电压与输入电压之间的相位并非正好相差l80。 另外，由上述公式可知，电压增益振幅与晶体管参数、负载电导、回 路谐振电导和接入系数有关: (1)为了增大Auo，应选取yfe大，goe小的晶体管。 (2)为了增大Auo，要求负载电导小，如果负载是下一级放大器，则要求 其gie小。 (3)回路谐振电导geo越小，Auo越大。而geo取决于回路空载Q值Qo，与Qo成 反比。 (4)Auo与接入系数n1、n2有关，但不是单调递增或单调递减关系。由于 n1和n2还会影响回路有载Q值Qe，而Qe又将影响通频带，所以n1与n2的选择应 全面考虑，选取最佳值。 实际放大器的设计是要在满足通频带和选择性的前提下，尽可能提高 电压增益。 在单管单调谐放大器中，选频功能由单个并联谐振回路完成，所以单 管单调谐放大器的矩形系数与单个并联谐振回路的矩形系数相同，其通频 带则由于受晶体管输出阻抗和负载的影响，比单个并联谐振回路加宽，因 为有载Q值小于空载Q值。
12 19 25 33 41 48 56 62 68 74 76
实验十一 利用二极管函数电路实现波形转换(主机面板)…………… 附 录 …………………………………………………………………
--2--
实验一
一、实验目的
调谐放大器
1．熟悉电子元器件和高频电路实验箱。 2．熟悉谐振回路的幅频特性分析--通频带与选择性。 3．熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。 4．熟悉和了解放大器的动态范围及其测试方法。
y oe + YL, Uc y fe
(2.5)
根据自藕变压器特性Uc/Up=n1，U0/Up=n2，因此
U0 =
n2 Uc n1
(2.6)
--4--
将式(2.5)与(2.6)代入(2.1)，可得
Au =
2 , ,
n1 n2 y fe Uo =− 2 Ui n1 y oe + YL
(2.7)
其中，YL = n 1Y L是Y L等效到谐振回路两端的导纳，它包括回路本身元件L、 C、geo和负载导纳总的等效值，即
五、实验内容及步骤
(一) 单调谐回路谐振放大器
+12V C4 GND R1 CT C R L C3 GND C5
C1 IN
Q
A=10K,2K,470 Re=1K,500,2K
R2 C2
Re
GND
图1.3单调谐回路谐振放大器原理图 1.实验电路见图1.3 (1).按图1.3所示连接电路 (注意接线前先测量+12V电源电压，无误 后，关断电源再接线)。 (2).接线后仔细检查，确认无误后接通电源。 2.静态测量 实验电路中选Re=1K --7--
