汽水取样间钠表巡检注意事项2016.07.27

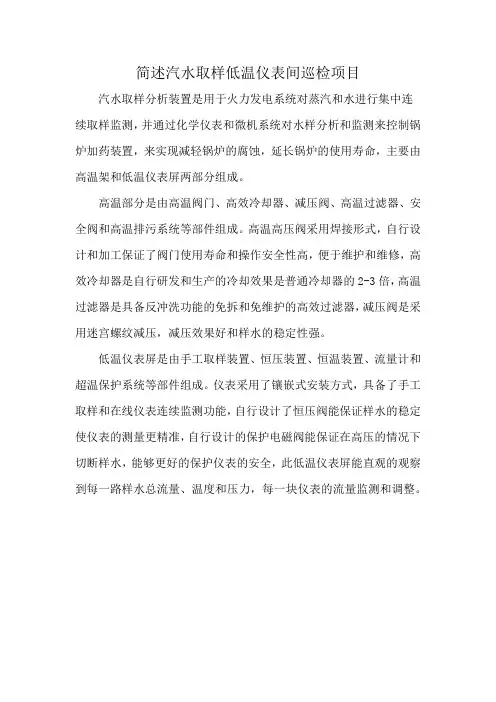

简述汽水取样低温仪表间巡检项目
简述汽水取样低温仪表间巡检项目
汽水取样分析装置是用于火力发电系统对蒸汽和水进行集中连
续取样监测，并通过化学仪表和微机系统对水样分析和监测来控制锅炉加药装置，来实现减轻锅炉的腐蚀，延长锅炉的使用寿命，主要由高温架和低温仪表屏两部分组成。
高温部分是由高温阀门、高效冷却器、减压阀、高温过滤器、安全阀和高温排污系统等部件组成。
高温高压阀采用焊接形式，自行设计和加工保证了阀门使用寿命和操作安全性高，便于维护和维修，高效冷却器是自行研发和生产的冷却效果是普通冷却器的2-3倍，高温过滤器是具备反冲洗功能的免拆和免维护的高效过滤器，减压阀是采用迷宫螺纹减压，减压效果好和样水的稳定性强。
低温仪表屏是由手工取样装置、恒压装置、恒温装置、流量计和超温保护系统等部件组成。
仪表采用了镶嵌式安装方式，具备了手工取样和在线仪表连续监测功能，自行设计了恒压阀能保证样水的稳定使仪表的测量更精准，自行设计的保护电磁阀能保证在高压的情况下切断样水，能够更好的保护仪表的安全，此低温仪表屏能直观的观察到每一路样水总流量、温度和压力，每一块仪表的流量监测和调整。
水汽取样分析设备安全操作及保养规程
水汽取样分析设备安全操作及保养规程背景介绍水汽是大气中非常重要的组成部分，是诸多自然和人工现象的产物。
因此，对于各种水汽分析设备，操作和维护都是十分重要的。
本文将针对水汽取样分析设备进行安全操作及保养规程的介绍。
水汽取样分析设备的安全操作水汽取样分析设备需要准确、安全的操作才能获得有效的数据。
在使用水汽取样分析设备时，请务必遵循下列安全操作：1. 操作前准备在抽取水汽之前，请确保水汽取样分析设备处于正常工作状态并进行必要的检查。
检查内容包括检查设备是否有损坏、所有的接口是否紧固、是否有泄漏，以及所有的电气和电子部件是否运作正常。
在开启水汽取样分析设备之前，请确保戴好相应的防护用品，例如手套、口罩及护目镜等。
2. 正确使用设备当装配和使用水汽取样分析设备时，请检查以下的注意事项：•连接正确：连接下游附件之前，请确认连接的正确性。
使用恰当的位置（有时会在设备的热部件附近），有助于防止尘埃和其他污染物进入分析器。
•节流阀控制：请勿在取样管道上安装压缩空气或氮气，因为此类用气压力可能会损坏设备。
请使用节流阀控制样品流量，以维持所需的取样速率。
•避免压力过大：请避免将水汽取样分析设备暴露于过于高压的含水气流中；高压气流与设备的气体保持、气体排空和阀门关闭等部分之间的压差可能会导致设备突然破裂，造成不可恢复的危险。
3. 设备的关闭和维护在使用水汽取样分析设备完成操作后，请执行以下步骤：•清洁设备：将设备吹干，除去残留的水汽和其他杂物。
•关闭设备：在执行上述任务时，请按顺序关闭水汽取样分析设备。
请勿突然关闭阀门，以免造成损坏。
•检查设备：在使用水汽取样分析设备之后，应每天检查一次设备的不同方面（外观、接口、电气部件）。
请手动检查阀门的功能，确保所有阀门都已关闭。
水汽取样分析设备的保养规程为保证水汽取样分析设备的正常工作和使用寿命，需要执行以下的保养措施：1. 维护设备的清洁为保持水汽取样分析设备的正常运行，请始终保持设备维护清洁。
饮用水、锅炉用水、纯化水、注射用水、纯蒸汽冷凝水取样管理制度(更新)
目的：规范本公司工艺用水及纯蒸汽冷凝水的取样规定。
适用范围：适用于本公司饮用水、纯化水、注射用水、纯蒸汽冷凝水、锅炉用水的取样。
责任人：QA、QC、锅炉操作工。
内容：1.取样频次2。
取样2。
1锅炉水由锅炉操作工按取样频次取样送检。
2.2饮用水、纯化水、注射用水、纯蒸汽冷凝水由QA按取样频次取样送检。
2。
3取样器具：1000ml旋盖塑料瓶或具塞三角烧瓶、250ml具塞三角烧瓶、100ml具塞三角烧瓶、2。
5ml一次性使用无菌注射器等.2。
4取样时微生物、内毒素项目、理化项目分别取样，不得使用同一个取样器具。
2。
4.1理化检验项目每个点需1000ml具塞三角烧瓶或旋盖塑料瓶一个;微生物项目每个点准备250ml具塞（橡胶塞）三角烧瓶一个;内毒素项目每个点准备2.5ml一次性使用无菌注射器一支，或用50ml具塞三角烧瓶一个；2。
4.2检验微生物内毒素如用三角烧瓶必须清洁灭菌和消除热源，应使用180℃干热灭菌2h或250℃干热灭菌1h；检验项目的三角烧瓶用121℃湿热法灭菌30min；检验化学项目的1000ml三角烧瓶除了取无菌室水样外,无需灭菌，保证洁净即可，进入无菌室的取样瓶必须灭菌。
2.5取样注意事项2.5。
1取样前，用水口必须打开龙头放水至少3-5分钟方可取样。
2。
5.2 取样要迅速，尽量缩短瓶子敞口的时间，取样后立刻封好瓶口,并在瓶身上做好取样点的标记,防止混淆.2.5.3取注射用水时，要注意做好防护措施，小心烫伤.2。
5.4取样后立即送检。
2.5。
5工艺用水检验按照工艺用水质量标准进行检验，纯蒸汽冷凝水按照注射用水质量标准进行检验。
2。
6取样点及编号2。
6.1纯化水：注：※为关键取样点2。
6.2注射用水注:※为关键取样点2。
6。
3饮用水、锅炉用水、纯蒸汽冷凝水：R（M）—QA-001—01—01工艺用水取样记录。
汽水系统安全注意事项
汽水系统安全注意事项1、取样注意事项（1）汽水安全取样地点要有良好的照明，取样时应戴手套。
（2）的采集是保证分析结果准确性极为重要的一个骤，采样时应严格执行《安规》中化学取样工作的有关规定。
（3）有冷却器的水样时，应先开冷却水入口门，在缓慢开启取样器的一次门，用二次门调整水样流量在500~700ml/min，并保持流速稳定，同时调节冷却水量，使水样温度在30°C已下，取样过程中，如遇冷却水中断，应立即关高温架取样入口门，并汇报班长，联系有关单位恢复冷却水。
（4）炉水、蒸汽和除氧水样品应保持常流，采集其它水样时，应先把管道中的积水放尽，并冲洗后方能取样，取样后关闭采样器入口门。
采样前应先将采样瓶冲冼干净，采样是，用水样冲洗（5）次，才能收集样品，采集样品必须在指定的采样点上进行，不得随意变更，所采水样的数量应满足实验和复核的需要，运行现场分析的水样不得少于500ml，测定水中某些不稳定成分（如溶解氧、游离二氧化碳等）时，应在现场取样测定，采样及实验方法应按照该方法中有关规定进行。
（6）样遇冷却水中断时，立即关闭高温架取样一次门，依次退出各在线仪表（切断电源，关闭仪表进样门），汇报班长值长，带冷却水回复后再投入汽水取样器，处理时保持头脑冷静，做好防护措施，防止烫伤。
2.排污操作的注意事项：（1）操作高温架上的阀门时，应戴手套，不可正对排污口，侧身防止发生意外烫伤。
（2）高温高压阀门不易频繁操作，开关阀门时，不可用力过大防止损坏阀门。
（3）排污时要逐一进行，不能同时进行。
3、冲洗取样器时应注意哪些问题？(1)及时关闭仪表进样一次门。
（2）开启高温阀门动作不可过猛，人不可正对阀门芯。
（4）做好安全防护用具的使用。
在线钠表日常操作与注意事项
在线钠表日常操作与注意事项仪表的停运和启动方法下面的步骤是针对被测水样断流一天以上所必须进行的操作。
这样就避免了在仪表内部产生腐蚀性试剂蒸汽的可能性。
关机危险：在取下试剂瓶之前首先关闭空气泵，否则取下试剂瓶时空气泵会向外溅出腐蚀性的的试剂。
操作时请佩戴手套和防护眼镜，以防系统内的试剂对操作者造成伤害。
▲进入空气泵设定菜单,压 setup 键。
压 cal / test 键选择菜单项，直至 TEST 符号出现在屏幕上方。
压 enter 键进入检测菜单，用▲ / ▼键上、下滚动，直至 AIr 符号显示在屏幕上。
压 enter 键。
用 cal / test 键选择 On/Off 选项,启动或关闭空气泵注：空气泵关闭后，空气泵运行时嗒嗒的声音将停止。
压 enter 键接受该操作并返回测试子菜单。
压 screen 键返回测量模式。
1. 切断进入仪表的水样，参见第四章，流量调节章节。
2. 切断仪表电源，参见第二章仪表接线章节部分。
3. 排净流通池内的水样。
4. 取下试剂瓶，并存放在通风良好的地方，比如实验室的通风橱。
5. 从流通池上方小心取出钠电极和参比电极，并通过它们的电极线缆将其悬挂起来。
6. 从参比电极包装盒中取出黑色的电极保护胶套，将其套在参比电极的底部，以防参比电极填充液变干。
启动1. 如果水样断流几天，请更换新的扩散管。
扩散管长时间暴露在试剂中将会变脆。
如果不清楚试剂已经使用多久，请更换新的试剂，并在维护记录表上做好记录。
重新将新试剂安装到仪表上。
2. 活化钠电极，用去离子水冲液钠电极，小心将钠电极安装到仪表。
参见第二章，新钠电极的活化与安装章节部分。
3. 打开仪表的入口阀门，使水样进入仪表。
如果需要，调节压力调节阀，使水样流速保持在 40 mL/min（使用氨应用包和 DIPA 应用包）或 25 mL/min（使用高酸度应用包测量阳床出水）。
4. 从参比电极上取下黑色的电极保护胶套。
重新将能电极安装至仪表上。
汽水品质监测准确性对机组节能降耗的重要性
汽水品质监测准确性对机组节能降耗的重要性摘要：本文介绍了在线化学仪表对于提高火电厂水汽系统化学监督准确性、及时性的重要意义，以及对火电厂安全节能、可靠、经济运行的重要性，从精益管理角度出发分析了华润首阳山电厂常用的电导率表、PH表、溶解氧表、钠表和硅酸根表故障现象及维护管理注意事项，探讨了减小或消除引起测量误差的应对措施，为提高火电厂在线化学仪表测量准确性和化学监督水平提供了有效的技术手段。
关键词：化学仪表水汽化学监督节能精益管理准确性1 引言电厂水汽系统的化学监督是保障火力发电厂安全、经济、稳定运行的重要环节和手段，随着电厂机组的容量、参数越来越高，机组对水汽品质及水汽系统化学监督的准确性、及时性要求也越来越高，在火力发电厂生产过程中，作为工作介质的水和蒸汽都有可能会或多或少地含有一定量的杂质，这些杂质将会引起热力设备的腐蚀和结垢，所以对水、汽介质中的杂质，必须限制在标准规定之内。
为了在运行中能够正确、连续地监控系统中水汽质量，则主要依靠在线分析仪表，以实现对水汽质量的全过程监督。
在线仪表监督过程中我们要抓住各个环节，改善管理业务流程，真正做到设备管理精细化。
细化管理模式，细化设备检修流程，同时我们要发挥管理潜力来压降成本，提高生产效率，保证化学在线分析仪表的准确性，以减缓热力设备的腐蚀与结垢和积盐的速度，防止事故，延长热力设备的使用年限。
2 在线化学仪表主要监测对象河南华润电力首阳山有限公司采用汽水集中取样分析装置实现对热力系统的水汽品质进行监督分析。
并采用凝汽器检漏系统监视凝汽器的运行工况，判断凝汽器是否发生渗漏现象。
表1：单台机组汽水取样配置情况表一般来说，并不是化学仪表监测点越多就越好，而应根据被测对象的技术特点、重要程度来配备。
要根据本单位的具体情况考虑仪表的价格性能比等条件，以适用为前提。
3 提高在线化学仪表准确性的目标在线化学仪表测量准确性决定化学监督的可靠性，随着管理工作的加强和技术水平的提高，化学监督工作的成效也相应的提高，通过标准化、精细化的管理来提高我司在线化学仪表的准确性，确保我司机组的水汽品质合格率都达到99%以上，所配备在线化学仪表的投入率达到100%，化学在线仪表主要有PH、Na、SiO2、O2 和电导率表，做好在线化学仪表的维护工作，按规定对仪表进行检定和维护保养，使在线分析仪表长期投入运行。
关于搬迁机组利旧设备汽水取样装置改造工作的探讨
关于搬迁机组利旧设备汽水取样装置改造工作的探讨摘要：本搬迁项目汽水取样装置已使用14年了，对其进行利旧使用，其性能是否能否满足安全运行要求，原设计是否符合最新规范要求，本文将对汽水取样装置利旧问题进行概括总结。
关键词：搬迁；汽水取样；利旧；性能1前言本项目计划将位于东城的燃机电厂搬迁至立沙岛使用，原电厂的投运时间较早相比于现在的设计标准偏低，要对其进行改造以满足现在的设计标准。
另外，汽水取样装置在经过多年的运行和停运后，其性能是否可靠也不能保证，而能否实时反映水汽品质又直接决定了调试时能否保证项目顺利达标投产，因此有必要对汽水取样装置利旧问题进行充分的分析，并且有针对性的技术改造。
2系统设计及主要设备的技术规范2.1水汽集中取样分析装置由高温架、低温架和低温仪表柜组成，其主要用于电厂汽水循环系统中，对机炉热力系统水汽品质进行分析和在线监测，样品在高温架由冷却器冷却，再经减压阀减压后进入仪表进行测量分析，测量信号送DCS。
如图所示：2.2原汽水取样装置设计标准较落后其仪表配置表如下：2.3 主要设备的技术参数2.3.1高温高压阀（J61Y-320P型）主要技术参数材质：1Cr18Ni9Ti接管方式：焊接接管直径：∅12工作压力：32Mpa温度范围：≤450℃适合介质：水蒸气注意：高压阀不宜频繁开启2.3.2桶形冷却器（TS-2231）主要技术参数盘管材质：0Cr18Ni9工作压力：≤22Mpa入口温度：≤540℃最大流量：2L/min冷却面积：0.28㎡接管尺寸：∅10注意事项：为延长冷却器使用寿命，冷却水一定要采用除盐冷却水。
冷却器工作过程中冷却水不得中断。
2.3.3螺纹式减压阀（TS-107B型）主要技术参数材质：1Cr18Ni9Ti接管尺寸：∅10接管方式：焊接入口压力：≤25Mpa出口压力：0.1～2Mpa3 需要进行技术改造的设备3.1不符合设计规范的设备3.1.1根据GB/T 12145-2016《火力发电机组及蒸汽动力设备水汽质量》过热蒸汽压力为5.9-15.6Mpa的余热锅炉应保证Na≤5μg/㎏，SiO2≤15μg/㎏。
汽水取样操作规程
汽水取样操作规程汽水取样操作规程一、目的为了确保汽水质量的稳定和安全，减少生产过程中的污染风险，制定此操作规程。
二、适用范围本操作规程适用于汽水生产过程中的取样操作。
三、操作人员操作人员应经过相关培训并获得操作资格证书，具备较强的责任心和专业技能。
四、操作设备1. 取样工具：取样勺、取样瓶。
2. 清洁工具：洗涤器具（刷子、洗涤剂等）、清水。
五、操作流程1. 取样前准备：（1）检查取样工具的清洁状况，确保无异物和污染。
（2）检查取样瓶的完整性，如有损坏应更换。
（3）检查操作环境，确保无尘、无异味和无其它污染物。
（4）准备取样记录表格和签字笔。
2. 取样操作：（1）佩戴必要的个人防护装备，如手套、口罩等。
（2）用清洁工具将取样工具彻底清洗，使用洗涤剂和清水冲洗至干净。
（3）用干净的纸巾或干燥器具将取样工具擦干，确保无水迹和残留物。
（4）将取样工具放入待取样的汽水中，确保完全浸泡。
（5）用取样勺将汽水搅拌均匀，保证取样的代表性。
（6）用取样勺从汽水中取一定数量的样品，尽量避免空气接触。
（7）将取样倒入取样瓶内，填写取样记录表格并进行标注。
（8）将取样瓶密封，确保样品不受外界污染。
（9）将取样瓶放置在适当的温度下进行保存，避免光照直射。
（10）将取样记录表格上交给质检部门，并进行签字确认。
六、注意事项1. 取样工具严禁与其它物质接触，避免出现交叉污染。
2. 取样操作人员应保持手部清洁，并佩戴手套。
3. 取样勺在使用前应彻底清洗并擦干，避免残留物的影响。
4. 取样过程中尽量避免汽水与空气接触，避免气味、水分的损失。
5. 取样瓶密封后应进行标识、记录，并妥善保存，避免样品丢失或污染。
6. 取样记录表格上交给质检部门后应进行签字确认，确保取样工作的完整性和准确性。
七、操作规范1. 按照相关操作规程进行取样操作，不得私自改变操作方法。
2. 严格按照操作流程进行取样，确保样品的质量和准确性。
3. 所有取样工具应定期清洗和检查，如有问题应及时更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽水取样间钠表巡检注意事项
1号机组汽水取样间凝结水、主蒸汽钠表已经投入正常运行，请各化学值班员按以下要求进行检查：
1、检查钠表进水管是否脱落后有漏水；
2、检查钠表进水流量是否合适。
流量控制为20～40ml/min，调节时应缓慢微调；
3、该钠表运行消耗品有参比电极填充液、二异丙胺溶液，发现其剩余量少于20%时应及时联系检修处理；
4、扩散管容易受到二异丙胺的腐蚀产生断裂、脱落，发现该情况应及时联系检修处理；
5、化学值班员应按时、如实抄录在线仪表数据，发现数据变化应查明原因及时处理，并在值班记录上备注清楚。
参比电极填充液
流量计：要求
20～40ml/min 扩散管
二异丙胺
进水管。
