水电工程土石比界定细则
水电工程土石比界定细则
水电工程土石比界定细则第一章总则第一条为规范坦桑利亚巴巴拉电站工程土石比界定工作，实现土石比界定工作规范化、程序化。
结合巴巴拉江水电有限公司坦桑利亚巴巴拉建设公司（简称建设公司，以下同）工程管理的特点，制定本细则。
第二条本细则中所述土石比，是指按照各项目合同中对土方、石方的定义，所确定的土方开挖量与石方开挖量的比例。
本细则以坦桑利亚巴巴拉电站工程项目合同为依据，对开挖土石比界定作出规定。
第三条变更项目在进行土石比界定时，土方、石方的定义仍套用原合同土石比的定义。
第四条零星工程项目在进行土石比界定时，土方、石方的定义套用交通工程土石比的定义。
第五条交通工程合同内项目土石比调整，必须按全合同段土石比调整的原则进行，不单独对某一部位的土石比进行调整。
第二章主体工程土石比界定第一条土方及石方定义一、土方：指人工填土、表土、黏土、砾质土、松散坍塌体、软弱的全风化岩石，以及小于或等于0.7m3的孤石、岩块等，无需采用爆破技术而可直接用手工工具或土方机械开挖的全部材料。
二、石方：指需要进行系统钻孔和爆破作业的岩石开挖，以及体积大于0.7m3需用钻爆方法破碎的孤石或岩块。
第二条合同项目内开挖土石比的界定合同项目内开挖土石比原则上按开挖施工设计图中所列的土方开挖工程量、石方开挖工程量的比例确定。
一、当土层开挖有大面积石方出露时，合同项目施工单位应按第二章第一条的定义进行石方出露界线的测定，由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查，填写并会签《坦桑利亚巴巴拉水电站主体工程合同内土石方分界点检查记录表》，见表1，项目监理工程师按会签的《坦桑利亚巴巴拉水电站合同内土石方分界点检查记录表》确定土方、石方开挖工程量。
二、当石方开挖表层有土层覆盖时，合同项目施工单位应按第二章第一条的定义进行土方出露界线的测定，由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查，填写并会签《坦桑利亚巴巴拉水电站合同内土石方分界点检查记录表》，见表1，项目监理工程师按会签的《坦桑利亚巴巴拉水电站主体工程合同内土石方分界点检查记录表》确定土方、石方开挖工程量。

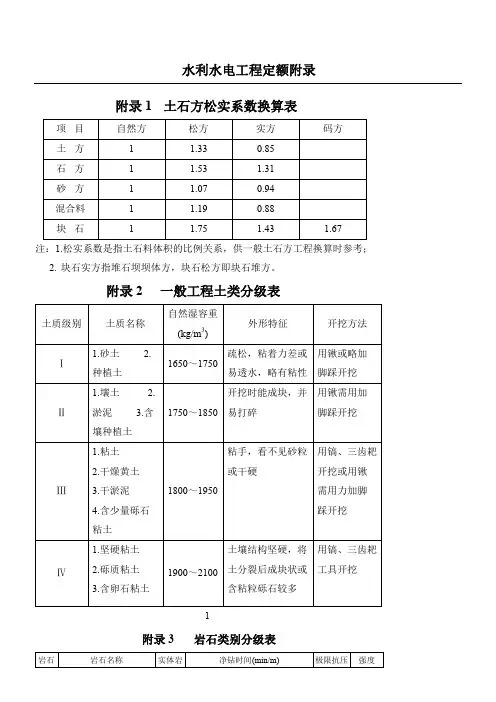

水利水电工程定额附录
水利水电工程定额附录附录1 土石方松实系数换算表1附录3 岩石类别分级表2. 水力冲挖机组土类划分表1、混凝土配合比有关说明(1) 除碾压混凝土材料配合参考表外，水泥混凝土强度等级均以28d龄期用标准试验方法测得的具有95％保证率的抗压强度标准值确定，如设计龄期超过28d，按表7-1系数换算。
计算结果如介于两种强度等级之间，应选用高一级的强度等级。
表7－1(2) 混凝土配合比表中混凝土骨料按卵石、粗砂拟定，如改用碎石或中、细砂，按表7-2系数换算。
表7-2表7-4(6) 除碾压混凝土材料配合参考表外，混凝土配合表的预算量包括搅拌场内运输及操作损耗在内。
不包括搅拌后（熟料）的运输和浇筑损耗。
(7) 水泥用量按机械拌和拟定，若系人工拌和，水泥用量增加5％。
(8) 按照国际标准(ISO3893)的规定，且为了与其他规范相协调，混凝土及砂浆配合比按强度等级表示。
2．纯混凝土材料配合比及材料用量纯混凝土材料配合比及材料用量见表7-7。
3．掺外加剂混凝土材料配合比及材料用量掺外加剂混凝土材料配合比及材料用量见表7-8。
4．掺粉煤灰混凝土材料配合比及材料用量混凝土材料配合比及材料用量表7-7 单位：m3续上表掺粉煤灰混凝土材料配合表单位：表7-9(掺粉煤灰量20%，取代系数1.3)3水泥砂浆材料配合表3附录8 沥青混凝土材料配合表(1) 面板沥青混凝土单位：kg/m3及拌制损耗在内，实际运用过程中损耗率可采用：沥青(渣油)2%、砂(石屑、矿粉)3%、石子4%。
(3) 沥青混凝土涂层22. 坝后式厂房的立模面系数，分层较多，结构复杂，取大值，分层较少，取小值；一般可取中值。
（4）渡槽槽身立模面系数参考值（6）水闸立模面系数参考值。
水利部水利水电规划设计管理局关于发布《水利工程各阶段水土保持技术文件编制指导意见》的通知
水利部水利水电规划设计管理局关于发布《水利工程各阶段水土保持技术文件编制指导意见》的通知文章属性•【制定机关】水利部•【公布日期】2005.08.12•【文号】水总局科[2005]3号•【施行日期】2005.08.12•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】水土保持正文水利部水利水电规划设计管理局关于发布《水利工程各阶段水土保持技术文件编制指导意见》的通知（水总局科[2005]3号2005年8月12日）各有关勘测设计单位：根据《水利部关于修改部分水利行政许可规章的决定》（水利部令第24号）、《关于进一步加强水利建设项目前期工作中征地、移民、环评和水保等工作和完善立项报批程序的通知》（水规计[2005]199号）规定，为进一步加强水利建设项目水土保持技术管理工作及提高水土保持技术文件编制质量，水利部水利水电规划设计总院针对近年来水利建设项目水土保持技术文件评估与审查中存在的普遍问题，提出了《水利工程各设计阶段水土保持技术文件编制指导意见》（以下简称《指导意见》，见附件），现予以发布。
请各有关勘测设计单位在水利工程水土保持方案以及项目建议书、可行性研究和初步设计报告中的水土保持篇章编制工作中，认真贯彻落实《指导意见》。
《指导意见》由水利水电规划设计总院负责解释。
附件：水利工程各设计阶段水土保持技术文件编制指导意见为了进一步规范水利建设项目水土保持技术管理工作，提高水土保持技术文件编制质量，落实水土保持措施。
根据《水利部关于修改部分水利行政许可规章的决定》（水利部令第24号）、《关于进一步加强水利建设项目前期工作中征地、移民、环评和水保等工作和完善立项报批程序的通知》（水规计[2005]199号）的规定，以及开发建设项目水土保持有关法律法规，结合正在修订的水利水电工程项目建议书、可行性研究和初步设计编制规程，《开发建设项目水土保持方案技术规范》（国标，报批稿）和正在编制的《水利工程水土保持方案技术规范》和其它相关技术标准，针对近年来水利建设项目水土保持技术文件评估与审查中存在的普遍性问题，现就水利工程水土保持方案以及项目建议书、可行性研究和初步设计报告中水土保持篇章编制工作中的技术要求提出以下指导意见：一、水土保持技术文件编制的基本规定1.水利工程项目前期工作应根据工程性质、任务、规模、水土流失的影响程度等编制相应的水土保持技术文件（表1－1）。
(整理)水利水电工程单元工程施工质量验收评定标准——土石方工程
前言根据水利部2004年水利行业标准制修订计划，按照《水利技术标准编写规定》(sl1—2002)的要求，修订《水利水电基本建设工程单元工程质量等级评定标准(一)(试行)》(sdj249.1—88)和《水利水电基本建设工程单元工程质量等级评定标准(七)——碾压式土石坝和浆砌石坝》(sl38—92)两项标准，按专业类别重新划分，编制成“土石方工程”、“混凝土工程”、”地基处理与基础工程”3项标准。
修订后的标准名称为《水利水电工程单元工程施工质量验收评定标准——土石方工程》。
目录1 总则 (2)2 术语 (2)3 基本规定 (3)3.1 一般要求 (3)3.2 工序施工质量验收评定 (3)3.3 单元工程施工质量验收评定 (4)4 明挖工程 (6)4.1 一般规定 (6)4.2 土方开挖 (6)4.3 岩石岸坡开挖 (7)4.4 岩石地基开挖 (8)5 洞室开挖工程 (10)5.1 一般规定 (10)5.2 岩石洞室开挖 (10)5.3 土质洞室开挖 (11)6 土石方填筑工程 (12)6.1 一般规定 (12)6.2 土料填筑 (13)6.3 砂砾料填筑 (16)6.4 堆石料填筑 (17)6.5 反滤（过渡）料填筑 (19)6.6 垫层工程 (20)6.7 排水工程 (22)7 砌石工程 (23)7.1 一般规定 (23)7.2 干砌石 (23)7.3 水泥砂浆砌石体 (24)7.4 混凝土砌石体 (27)7.5 水泥砂浆勾缝 (29)8 土工合成材料滤层、排水、防渗工程 (29)8.1 一般规定 (29)8.2 土工织物滤层与排水 (30)8.3 土工膜防渗 (31)附录A 工序施工质量及单元工程施工质量验收评定表（样式） (33)标准用词说明 (35)1 总则1.0.1为加强水利水电工程施工质量管理，统一土石方工程的单元工程施工质量验收评定标准，规范单元工程验收评定工作，制定本标准。
1.0.2本标准适用于大中型水利水电工程的土石方工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。
水利水电工程管理与实务-土石坝工程_真题-无答案
水利水电工程管理与实务-土石坝工程(总分48,考试时间90分钟)一、单项选择题(每题的备选项中，只有1个最符合题意)1. 土石坝的土料压实标准是根据水工设计要求和土料的物理力学特性提出的，对于黏性土用_______控制，对于非黏性土用______控制。
下列选项正确的是( )。
A. 相对密实度干密度B. 干密度相对密实度C. 相对密实度相对密实度D. 干密度干密度2. 土石料场规划时应考虑，土料、石料的实际可开采总量与坝体填筑量之比应为( )。
A. 2～2.5，1.5～2B. 1.5～2，2～2.5C. 1～1.5，2～2.5D. 2.5～3，2～2.53. 对于反滤层、过渡层、坝壳等非黏性土的填筑，主要应控制( )。
A. 铺料厚度B. 含水量C. 压实参数D. 干容重4. 挖运组合机械主要有推土机和( )。
A. 挖掘机B. 铲运机C. 装载机D. 自卸汽车5. 混凝土面板堆石坝的面板施工中，垂直缝砂浆条一般宽( )，是保证面板底止水质量和控制面板体型的关键。
A. 50cmB. 100cmC. 150cmD. 200cm6. 混凝土面板堆石坝的( )是坝体维持稳定的主体，其石质好坏、密度、沉降量大小，直接影响面板的安危。
A. 垫层区B. 过渡区C. 主堆石区D. 过渡堆石区7. 堆石坝垫层料的摊铺时，当压实层厚度大时，可采用( )卸料，以减轻物料的分离。
A. 自卸汽车后退法B. 自卸汽车进占法C. 自卸汽车后退法或进占法D. 混合法8. 对于土石坝的条形反滤层，每隔50m设一取样断面，每个取样断面每层取样不得少于( )个。
A. 2B. 3C. 4D. 59. 根据施工方法、施工条件及土石料性质的不同，下列不属于其坝面作业主要工序的是( )。
A. 铺料B. 整平C. 压实D. 接头处理10. 堆石坝垫层料的摊铺多采用( )，以减轻物料的分离。
A. 自卸汽车后退法B. 自卸汽车进占法C. 自卸汽车后退法或进占法D. 混合法11. 堆石坝填筑可采用( )卸料，推土机摊平。

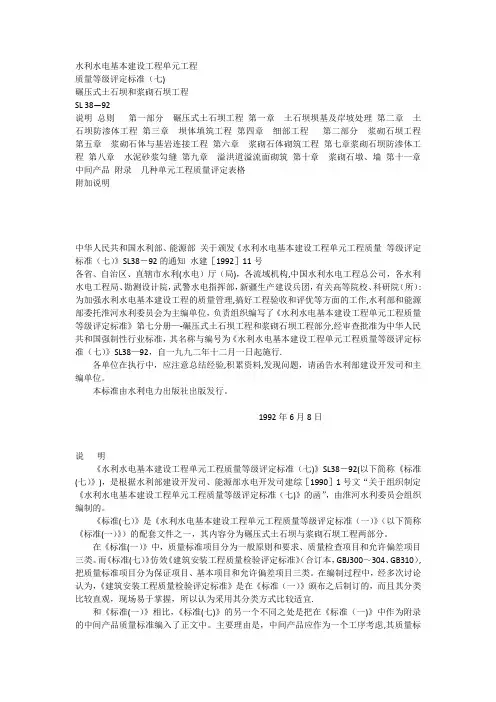

SL 38-92水利水电基本建设工程单元工程质量等级评定标准(七)碾压式土石坝和浆砌石坝工程
水利水电基本建设工程单元工程质量等级评定标准（七)碾压式土石坝和浆砌石坝工程SL 38—92说明总则第一部分碾压式土石坝工程第一章土石坝坝基及岸坡处理第二章土石坝防渗体工程第三章坝体填筑工程第四章细部工程第二部分浆砌石坝工程第五章浆砌石体与基岩连接工程第六章浆砌石体砌筑工程第七章浆砌石坝防渗体工程第八章水泥砂浆勾缝第九章溢洪道溢流面砌筑第十章浆砌石墩、墙第十一章中间产品附录几种单元工程质量评定表格附加说明中华人民共和国水利部、能源部关于颁发《水利水电基本建设工程单元工程质量等级评定标准（七）》SL38－92的通知水建［1992］11号各省、自治区、直辖市水利(水电）厅（局)，各流域机构,中国水利水电工程总公司，各水利水电工程局、勘测设计院，武警水电指挥部，新疆生产建设兵团，有关高等院校、科研院（所）: 为加强水利水电基本建设工程的质量管理,搞好工程验收和评优等方面的工作,水利部和能源部委托淮河水利委员会为主编单位，负责组织编写了《水利水电基本建设工程单元工程质量等级评定标准》第七分册—-碾压式土石坝工程和浆砌石坝工程部分,经审查批准为中华人民共和国强制性行业标准，其名称与编号为《水利水电基本建设工程单元工程质量等级评定标准（七）》SL38—92，自一九九二年十二月一日起施行.各单位在执行中，应注意总结经验,积累资料,发现问题，请函告水利部建设开发司和主编单位。
本标准由水利电力出版社出版发行。
1992年6月8日说明《水利水电基本建设工程单元工程质量等级评定标准（七)》SL38－92(以下简称《标准(七）》)，是根据水利部建设开发司、能源部水电开发司建综［1990］1号文“关于组织制定《水利水电基本建设工程单元工程质量等级评定标准（七)》的函”，由淮河水利委员会组织编制的。
《标准(七）》是《水利水电基本建设工程单元工程质量等级评定标准（一）》（以下简称《标准(一）》）的配套文件之一，其内容分为碾压式土石坝与浆砌石坝工程两部分。
水利水电工程土方工程质量检测
水利水电工程土方工程质量检测一土方工程检测内容及要求土方工程施工自检的常规检测项目、数量及技术标准等要求见表6-3。
表6-3 土石方工程施工单位自检要求名称检测项目检测方法质量标准检测频率标准依据频次依据土方工程土料击实试验、土料定名《土工试验规程》（SL237）满足设计要求设计文件、图纸每种土料送检1组；发现料场土质与设计要求有较大出入时，应取代表性土样做土工试验复验。
《碾压式土石坝施工规范》（DL/T5129）；《堤防工程施工规范》（SL260）2压实度合格率满足设计和规范要求设计文件、图纸；《水利水电工程单元工程质量验收评定标准-土石方工程》（SL631）表6.2.6；《水利水电工程单元工程质量验土石坝工程：见表6-3-1《碾压式土石坝施工规范》（DL/T5129）；《水利水电工程单元工程质量验收评定标准-土石方工程》（SL631）表6.2.6；3收评定标准-堤防工程》（SL634）表5.0.7 堤防工程：每层取样数量：自检时可控制在填筑量每100m3～150m3取样1个；特别狭长的堤防加固作业面，取样时可按每20m～30m一段取样1个；若作业面或局部返工部位按填筑量计算的取样数量不足《堤防工程施工规范》（SL260）10.4.5；《水利水电工程单元工程质量验收评定标准-堤防工程》（SL634）表5.0.643个时，也应取样3个。
渗透系数满足设计要求设计文件、图纸满足设计要求《水利水电工程单元工程质量验收评定标准-土石方工程》（SL631）表6.2.65表6-3-1碾压式土石坝土方检测数量表坝料类别及部位检查项目取样（检测）次数防渗体粘性土边角夯实部位干密度、含水率2～3次/每层碾压面1次/100m3～200 m3均质坝1次/200 m3～500 m3砾质土边角夯实部位干密度、含水率大于5mm砾石含量2～3次/每层碾压面1次/200m3～500m3反滤料干密度、颗粒级配、含泥量1次/200m3～500m3每层至少一次过滤料干密度、颗粒级配1次/500m3～1000m3每层至少一次坝壳砂砾（卵）料干密度、颗粒级配1次/5000m3～10000m3坝壳砂砾质土干密度、含水率小于5mm含量1次/3000m3～6000m3堆石料*）干密度、颗粒级配1次/10000m3～100000m3 *）堆石料颗粒级配试验组数可比干密度试验适当减少。
土石方开挖工程监理实施细则
土石方开挖工程监理实施细则1.总则1.1 本细则按《水工建筑物岩石基础开挖工程施工技术规范》SL47—94、《水电水利工程爆破施工技术规范》DL/T5135—2001、《水利水电工程施工测量规范》52—93、《水利水电基本建设单元工程质量评定标准》SDJ24P—88等有关规范和标准及本工程的设计技术要求进行编写。
1.2本细则适用于官地水电站主体工程项目的土石方明挖工程，主要包括：(1) 左、右岸坝肩开挖；(2) 开关站基础开挖；(3) 厂房进水口开挖；(4) 缆机平台开挖、供料平台开挖；(5) 1220m以下坝基开挖；(6) 岸坡开挖；其他土石方明挖工程项目：如采石场开挖等可参照执行。
1.3土方和石方定义(1) 土方系指人工填土、表土、黄土、砂土、砂泥、黏土、砂质土、砂砾土、松散坍塌体及软弱风化岩石，以及小于或等于0.7m3的孤石或岩块等，无需采用爆破技术而可直接使用手工或土方机械开挖的全部材料。
(2) 石方系指需要进行系统钻孔和爆破作业的岩石，以及体积大于0.7m3需用钻爆方法破碎的孤石或岩块。
1.4施工过程中，监理人员应切实履行职责，依据工程承建合同文件和工程监理合同文件，以及业主授予监理中心的权限和监理中心授权，加强对现场施工质量、进度等方面控制，做好监理记录，及时发现问题及时解决问题。
对施工过程发生的重要事项及时向监理中心报告。
1.5本细则未涉及的监理工作，按相关工程监理文件规定执行。
2.施工准备工作监理2.1监理中心应对设计文件和图纸进行审核与签发，组织设计单位进行技术交底，并编写设计交底会议纪要。
2.2监理工程师应先行对施工测量控制网及其成果进行复核，如发现问题，及时与业主、设计联系，以便修正或补充。
2.3监理中心应协助业主的有关部门，向施工单位提供施工区首级测量控制网及基准数据,并组织现场交桩工作。
2.4在施工测量前28天，施工单位应向监理中心报送“施工测量工作大纲”，经批准后执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXXX水电工程土石比界定细则
(2011-04-16 15:34:41)
转载▼
标签：
分类：水利水电施工规范
水电工程师
工程技术
标准
土石比界定
杂谈
第一章总则
第一条为规范坦桑利亚巴巴拉电站工程土石比界定工作，实现土石比界定工作规范化、程序化。
结合巴巴拉江水电有限公司坦桑利亚巴巴拉建设公司（简称建设公司，以下同）工程管理的特点，制定本细则。
第二条本细则中所述土石比，是指按照各项目合同中对土方、石方的定义，所确定的土方开挖量与石方开挖量的比例。
本细则以坦桑利亚巴巴拉电站工程项目合同为依据，对开挖土石比界定作出规定。
第三条变更项目在进行土石比界定时，土方、石方的定义仍套用原合同土石比的定义。
第四条零星工程项目在进行土石比界定时，土方、石方的定义套用交通工程土石比的定义。
第五条交通工程合同内项目土石比调整，必须按全合同段土石比调整的原则进行，不单独对某一部位的土石比进行调整。
第二章主体工程土石比界定
第一条土方及石方定义
一、土方：指人工填土、表土、黏土、砾质土、松散坍塌体、软弱的全风化岩石，以及小于或等于0.7m3的孤石、岩块等，无需采用爆破技术而可直接用手工工具或土方机械开挖的全部材料。
二、石方：指需要进行系统钻孔和爆破作业的岩石开挖，以及体积大于0.7m3需用钻爆方法破碎的孤石或岩块。
第二条合同项目内开挖土石比的界定
合同项目内开挖土石比原则上按开挖施工设计图中所列的土方开挖工程量、石方开挖工程量的比例确定。
一、当土层开挖有大面积石方出露时，合同项目施工单位应按第二章第一条的定义进行石方出露界线的测定，由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查，填写并会签《坦桑利亚巴巴拉水电站主体工程合同内土石方分界点检查记录表》，见表1，项目监理工程师按会签的《坦桑利亚巴巴拉水电站合同内土石方分界点检查记录表》确定土方、石方开挖工程量。
二、当石方开挖表层有土层覆盖时，合同项目施工单位应按第二章第一条的定义进行土方出露界线的测定，由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查，填写并会签《坦桑利亚巴巴拉水电站合同内土石方分界点检查记录表》，见表1，项目监理工程师按会签的《坦桑利亚巴巴拉水电站主体工程合同内土石方分界点检查记录表》确定土方、石方开挖工程量。
第三条孤石的界定与计量由合同项目监理工程师签认。
第四条设计修改或地质原因引起设计变更项目开挖土石比的界定
主体工程坝基开挖，因设计修改或地质原因等引起明挖设计变更，当变更开挖线超出原设计开挖线时，合同项目施工单位应按第二章第一条的定义进行土石
分界线的测定，由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查，填写并会签《坦桑利亚巴巴拉水电站主体工程变更土石方分界点检查记录表》，见表2，项目监理工程师按会签的《坦桑利亚巴巴拉水电站主体工程变更土石方分界点检查记录表》确定土方、石方开挖工程量。
第五条土层开挖中遇石方出露时，若合同项目施工单位未及时测量并申请土石界定，则全部视为土方。
石方开挖中遇土方出露时，若项目监理工程师未及时组织参建四方进行土石界定，则按《监理考核实施细则》处理责任监理工程师，并按施工设计图界定土石分界线。
第三章交通工程及零星工程土石比界定
第一条土石划分
在公路挖方中用不小于112.5kw（150匹马力）推土机单齿松动器无法松动或其它挖掘设备无法开挖，须用爆破或用钢楔大锤或用气钻法开挖的，以及大于或等于1m3的孤石为石方，余为土方。
第二条交通工程合同项目开挖土石比的界定
交通工程合同内开挖土石比原则上按施工设计图中所列的土方开挖工程量与石方开挖工程量的比例确定。
一、当项目施工单位认为工程项目实际开挖石方工程量超出项目合同施工设计图中所列石方开挖工程量时，应按照全合同段土石比调整的原则，按第三章第一条土石划分定义及时测量全合同段各计量断面的土石分界线，并报项目监理工程师鉴定签认，并在工程完工前向项目监理工程师提出全合同段开挖土石比调整申请报告，项目监理工程师及时进行审核批复，同意调整时应及时组织施工、设计和业主单位对全合同段各计量断面的土石分界线进行现场复核会签，项目监理工程师汇总整理分析复核会签资料后，向建设公司工程部提出全合同段土石比调整报告，经工程部审查后，报公司分管领导批准下发。
二、项目监理工程师认为工程项目实际开挖土方工程量超出项目合同施工设计图中所列土方开挖工程量时，应按照全合同段土石比调整的原则，按第三章第一条土石划分定义及时指示项目施工单位测量全合同段各计量断面的土石分界线，并组织施工、设计和业主单位对全合同段各计量断面的土石分界线进行现场复核会签，项目监理工程师汇总整理分析复核会签资料后，向建设公司工程部提出全合同段土石比调整报告，经工程部审查后，报公司分管领导批准下发。
第三条交通工程设计修改或地质原因引起设计线外开挖及零星工程开挖土石比的界定
承担交通工程设计线外开挖或承担零星工程开挖的项目施工单位，应按第三章条一条土石划分定义测量设计线外开挖或零星工程各计量断面的土石分界线，并报项目监理工程师签认，设计线外开挖或零星工程开挖完成后，项目监理工程师组织施工、设计、监理和业主单位对项目施工单位测量的各计量断面土石分界线进行现场复核，并填写会签下发《坦桑利亚巴巴拉电站零星工程土石比鉴定表》，见表3。
第四章附则
第一条开挖工程项目施工单位应做好各计量断面的土石分界线的测量工作，并提供断面图和平面图报项目监理工程师进行鉴定与签认。
第二条本细则由坦桑利亚巴巴拉建设公司负责解释。
第三条本细则自下发之日起开始执行。
坦桑利亚巴巴拉水电站土石方分界点记录表。
