回流焊工作原理
回流焊工作原理
回流焊工作原理回流焊是一种常用的电子元器件焊接方法，它通过将印刷电路板(PCB)上的电子元器件加热至熔点，然后迅速冷却，将元器件坚固地连接到PCB上。
回流焊的工作原理是通过控制加热和冷却过程，实现焊接的可靠性和稳定性。
1. 加热阶段：回流焊的加热阶段是通过热风或者红外线加热来完成的。
首先，PCB上的焊接区域被加热至预定温度，通常在200°C到250°C之间。
这一温度可以使焊膏熔化，但不会损坏电子元器件。
加热的时间和温度可以根据焊接要求进行调整。
2. 焊接阶段：在加热阶段结束后，焊膏熔化并涂覆在焊盘上。
焊盘是PCB上的金属接触点，用于连接电子元器件的引脚。
当焊膏熔化时，它会形成一个液态的焊接池，将引脚和焊盘连接在一起。
焊接池的形成需要合适的温度和时间。
3. 冷却阶段：在焊接阶段完成后，需要迅速冷却焊接区域，以确保焊接的质量和稳定性。
冷却可以通过将加热区域暴露在自然环境下进行，或者使用冷却装置来加快冷却过程。
冷却的时间和速度也需要根据焊接要求进行调整。
回流焊工作原理的关键在于控制加热和冷却过程的温度和时间。
温度过高或者时间过长可能会导致焊接区域的损坏或者元器件的过热，而温度过低或者时间过短可能会导致焊接不坚固。
因此，合适的温度曲线和加热/冷却参数的选择非常重要。
除了工作原理，回流焊还有一些注意事项需要考虑：- 焊膏的选择：不同的焊膏适合于不同的焊接需求，例如铅基焊膏和无铅焊膏。
- 焊接设备的维护：保持焊接设备的清洁和正常运行状态，以确保焊接的质量和稳定性。
- 质量控制：进行焊接后的检测和测试，以确保焊接的可靠性和一致性。
总结起来，回流焊是一种常用的电子元器件焊接方法，通过控制加热和冷却过程的温度和时间，将元器件坚固地连接到印刷电路板上。
合适的温度曲线和加热/冷却参数的选择非常重要，同时还需要注意焊膏的选择、设备的维护和质量控制。
回流焊的工作原理和注意事项的理解和应用，对于保证焊接质量和稳定性至关重要。
回流焊工作原理

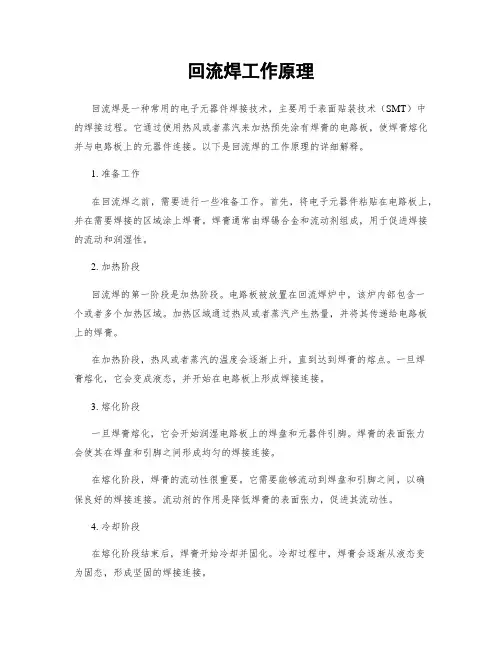

回流焊工作原理回流焊是一种常用的电子元器件焊接技术，主要用于表面贴装技术（SMT）中的焊接过程。
它通过使用热风或者蒸汽来加热预先涂有焊膏的电路板，使焊膏熔化并与电路板上的元器件连接。
以下是回流焊的工作原理的详细解释。
1. 准备工作在回流焊之前，需要进行一些准备工作。
首先，将电子元器件粘贴在电路板上，并在需要焊接的区域涂上焊膏。
焊膏通常由焊锡合金和流动剂组成，用于促进焊接的流动和润湿性。
2. 加热阶段回流焊的第一阶段是加热阶段。
电路板被放置在回流焊炉中，该炉内部包含一个或者多个加热区域。
加热区域通过热风或者蒸汽产生热量，并将其传递给电路板上的焊膏。
在加热阶段，热风或者蒸汽的温度会逐渐上升，直到达到焊膏的熔点。
一旦焊膏熔化，它会变成液态，并开始在电路板上形成焊接连接。
3. 熔化阶段一旦焊膏熔化，它会开始润湿电路板上的焊盘和元器件引脚。
焊膏的表面张力会使其在焊盘和引脚之间形成均匀的焊接连接。
在熔化阶段，焊膏的流动性很重要。
它需要能够流动到焊盘和引脚之间，以确保良好的焊接连接。
流动剂的作用是降低焊膏的表面张力，促进其流动性。
4. 冷却阶段在熔化阶段结束后，焊膏开始冷却并固化。
冷却过程中，焊膏会逐渐从液态变为固态，形成坚固的焊接连接。
冷却阶段的速度很重要。
如果冷却太快，焊接连接可能会浮现应力和裂纹。
因此，在回流焊过程中，需要控制冷却速度，以确保焊接连接的质量。
5. 检验和清洁完成回流焊后，需要对焊接连接进行检验。
常用的检验方法包括目视检查、X 射线检测和红外线检测。
这些检测方法可以匡助检测焊接连接是否完整和质量是否符合要求。
最后，还需要对焊接连接进行清洁。
清洁的目的是去除焊膏残留物和其他污染物，以确保焊接连接的可靠性和稳定性。
总结：回流焊是一种常用的电子元器件焊接技术，通过加热预先涂有焊膏的电路板，使焊膏熔化并与电路板上的元器件连接。
它的工作原理包括准备工作、加热阶段、熔化阶段、冷却阶段、检验和清洁。
通过掌握回流焊的工作原理，可以确保焊接连接的质量和可靠性。
回流焊工作原理
回流焊工作原理回流焊是一种常用的电子元器件表面焊接技术，广泛应用于电子制造业。
它通过将电子元器件和印制电路板(PCB)上的焊膏加热至熔点，使其熔化并与电子元器件和PCB表面形成可靠的焊接连接。
下面将详细介绍回流焊的工作原理。
1. 设备概述回流焊工艺主要包括回流焊炉、传送机构、温度控制系统和气氛控制系统等设备。
回流焊炉是核心设备，通常由预热区、焊接区和冷却区组成。
预热区用于提前将电子元器件和PCB加热至适宜的焊接温度，焊接区用于将焊膏熔化并形成焊接连接，冷却区用于快速冷却焊接后的电子元器件和PCB。
2. 工艺流程回流焊的工艺流程主要包括预热、焊接和冷却三个阶段。
2.1 预热阶段在预热阶段，回流焊炉将电子元器件和PCB加热至适宜的焊接温度。
预热的目的是除去电子元器件和PCB上的水分和挥发性有机物，以防止在焊接过程中产生气泡和焊接不良。
预热温度和时间根据焊膏和焊接材料的要求进行控制。
2.2 焊接阶段在焊接阶段，回流焊炉将焊膏加热至熔点，使其熔化并形成焊接连接。
焊膏中的焊锡粒子在熔化后会润湿电子元器件和PCB表面，形成可靠的焊接连接。
焊接温度和时间的控制非常重要，过高的温度或时间可能导致焊接不良，而过低的温度或时间则无法形成良好的焊接连接。
2.3 冷却阶段在冷却阶段，回流焊炉通过冷却区的快速冷却作用，使焊接后的电子元器件和PCB迅速冷却至室温。
冷却的目的是固化焊膏，确保焊接连接的可靠性和稳定性。
冷却速度过快可能导致焊接应力和裂纹，而冷却速度过慢则会影响焊接效果。
3. 温度控制回流焊的成功与否主要依赖于温度的控制。
回流焊炉通常配备了多个温度控制区域，以确保焊接过程中的温度均匀性和稳定性。
温度控制系统会根据焊接工艺要求，精确控制每个区域的加热功率、传送速度和温度曲线。
4. 气氛控制气氛控制是回流焊的另一个重要方面。
在焊接过程中，回流焊炉通常会通过控制氮气或惰性气体的流量和压力，形成惰性气氛，以防止焊接过程中的氧化和气泡产生。
回流焊工作原理

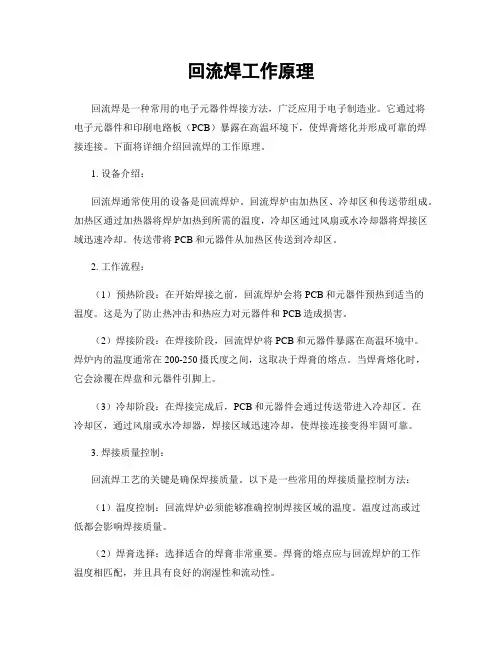

回流焊工作原理回流焊是一种常用的电子元器件焊接方法，广泛应用于电子制造业。
它通过将电子元器件和印刷电路板（PCB）暴露在高温环境下，使焊膏熔化并形成可靠的焊接连接。
下面将详细介绍回流焊的工作原理。
1. 设备介绍：回流焊通常使用的设备是回流焊炉。
回流焊炉由加热区、冷却区和传送带组成。
加热区通过加热器将焊炉加热到所需的温度，冷却区通过风扇或水冷却器将焊接区域迅速冷却。
传送带将PCB和元器件从加热区传送到冷却区。
2. 工作流程：（1）预热阶段：在开始焊接之前，回流焊炉会将PCB和元器件预热到适当的温度。
这是为了防止热冲击和热应力对元器件和PCB造成损害。
（2）焊接阶段：在焊接阶段，回流焊炉将PCB和元器件暴露在高温环境中。
焊炉内的温度通常在200-250摄氏度之间，这取决于焊膏的熔点。
当焊膏熔化时，它会涂覆在焊盘和元器件引脚上。
（3）冷却阶段：在焊接完成后，PCB和元器件会通过传送带进入冷却区。
在冷却区，通过风扇或水冷却器，焊接区域迅速冷却，使焊接连接变得牢固可靠。
3. 焊接质量控制：回流焊工艺的关键是确保焊接质量。
以下是一些常用的焊接质量控制方法：（1）温度控制：回流焊炉必须能够准确控制焊接区域的温度。
温度过高或过低都会影响焊接质量。
（2）焊膏选择：选择适合的焊膏非常重要。
焊膏的熔点应与回流焊炉的工作温度相匹配，并且具有良好的润湿性和流动性。
（3）焊接时间：焊接时间应根据焊膏的要求进行控制。
过长或过短的焊接时间都会影响焊接质量。
（4）元器件布局：合理的元器件布局可以减少焊接中的热应力和热冲击，提高焊接质量。
4. 优点和应用：回流焊具有以下优点：（1）高效：回流焊可以同时焊接多个焊点，提高生产效率。
（2）可靠性：回流焊能够形成坚固可靠的焊接连接，提高产品的质量和可靠性。
（3）适用性广：回流焊适用于各种类型的电子元器件和PCB。
（4）自动化程度高：回流焊可以与自动化生产线配合使用，实现高度自动化的生产过程。
回流焊工作原理
回流焊工作原理回流焊是一种常用的电子元件焊接方法，主要用于表面贴装技术（SMT）中。
它通过将电子元件放置在印刷电路板（PCB）上，并将整个组件送入预热区，然后通过传送带将其送入焊接区域，最后再送入冷却区域，以完成焊接过程。
回流焊的工作原理如下：1. 预热区域：在回流焊过程的开始阶段，PCB及其上的电子元件被送入预热区域。
在预热区域，通过加热装置（如红外线加热器或者热风炉），PCB和电子元件被加热至预定温度。
预热的目的是将整个焊接区域预热到适当的温度，以减少热应力和热冲击对电子元件的影响。
2. 焊接区域：在预热后，PCB和电子元件被送入焊接区域。
焊接区域通常包含一个或者多个焊接波峰。
焊接波峰是由熔化的焊料形成的，它们通过传送带将焊接区域的PCB和电子元件浸入其中。
当PCB和电子元件与焊接波峰接触时，焊料会熔化并与焊盘或者焊垫上的金属引脚形成可靠的焊接连接。
焊接波峰的温度和时间可以根据焊接要求进行调整。
3. 冷却区域：完成焊接后，PCB和电子元件被送入冷却区域。
在冷却区域，通过冷却装置（如风扇或者冷却器），焊接区域的温度被迅速降低，以固化焊料并使焊接连接变得稳定。
回流焊的工作原理基于焊料的熔化和固化过程。
通过控制预热区域、焊接区域和冷却区域的温度和时间，可以确保焊接质量和可靠性。
此外，回流焊还可以实现高效的批量焊接，提高生产效率。
需要注意的是，回流焊的工作原理可能会因不同的设备和工艺参数而有所不同。
为了确保焊接质量，操作人员需要根据具体的焊接要求和设备说明书进行操作。
总结：回流焊是一种常用的电子元件焊接方法，通过预热、焊接和冷却三个区域的控制，实现焊料的熔化和固化，从而完成电子元件的焊接。
回流焊的工作原理基于焊料的熔化和固化过程，通过控制温度和时间，确保焊接质量和可靠性。
回流焊具有高效批量焊接的优势，广泛应用于电子行业。
回流焊工作原理
回流焊工作原理回流焊是一种常用的电子元器件表面贴装技术，通过加热和冷却来实现焊接。
它广泛应用于电子创造业中，能够高效、快速地完成焊接工艺，确保电子元器件与电路板之间的可靠连接。
工作原理如下：1. 准备工作：首先，需要准备好需要焊接的电子元器件和电路板。
电子元器件通常是SMD（表面贴装器件），而电路板上则有预先设计好的焊盘。
2. 上锡：在电路板的焊盘上涂上一层焊膏，焊膏通常由焊锡颗粒和流动剂组成。
焊膏的作用是在回流过程中提供焊锡，并保证焊接的可靠性。
3. 定位：将电子元器件精确地放置在焊盘上。
这通常通过自动化设备来完成，以确保位置的准确性和一致性。
4. 加热：将电路板传送到回流焊炉中，回流焊炉内有多个加热区域。
回流焊炉采用热风对电路板进行加热，使焊膏熔化。
5. 熔化焊锡：当电路板进入回流焊炉的加热区域时，焊膏中的焊锡颗粒开始熔化。
熔化的焊锡将与焊盘上的金属接触，形成焊接连接。
6. 冷却：当电路板通过回流焊炉的加热区域后，进入冷却区域。
在冷却区域，通过冷却风扇或者冷却装置，使焊接点迅速冷却固化，确保焊接的可靠性和稳定性。
回流焊工作原理的优势：1. 高效快速：回流焊能够同时处理多个焊点，大大提高了焊接效率。
整个焊接过程通常只需要几秒钟，比传统手工焊接更快。
2. 可靠性：回流焊能够提供均匀的加热和冷却过程，确保焊接点的质量和可靠性。
焊接点的强度高，能够承受振动和温度变化等外部环境影响。
3. 自动化：回流焊通常通过自动化设备进行操作，减少了人工操作的错误和不一致性。
自动化设备能够精确地控制温度和时间，提高了焊接的一致性和稳定性。
4. 适合性广泛：回流焊适合于各种类型的电子元器件和电路板，包括SMD、BGA（球栅阵列）和QFN（无引脚封装）等。
它能够满足不同尺寸和形状的焊接需求。
需要注意的是，回流焊过程中需要控制好加热温度和时间，以避免电子元器件或者电路板受到损坏。
此外，焊接过程中的焊膏选择和质量也非常重要，对焊接结果有着直接的影响。
回流焊工作原理
回流焊工作原理回流焊是一种常用的电子元件焊接技术，广泛应用于电子创造业。
它通过在预热区加热焊接区域，使焊膏熔化，然后在冷却区迅速冷却，实现电子元件与印刷电路板(PCB)的可靠连接。
下面将详细介绍回流焊的工作原理。
1. 设备和材料准备回流焊需要以下设备和材料：- 回流焊炉：用于加热和冷却PCB。
- 焊膏：一种含有焊接金属颗粒的粘性物质，用于连接电子元件和PCB。
- PCB：印刷电路板，上面有焊接点和电子元件。
- 电子元件：需要焊接到PCB上的元件。
2. 加热阶段回流焊炉中有多个加热区域，每一个区域的温度可以独立控制。
首先，PCB被放置在回流焊炉的传送带上，传送带将其带入预热区。
在预热区，PCB被加热至焊膏熔点以上的温度，通常在150°C到200°C之间。
预热的目的是除去PCB上的水分和挥发性物质，以避免焊接过程中产生气泡。
3. 焊接阶段当PCB进入焊接区域时，焊膏开始熔化。
焊膏中的焊接金属颗粒与电子元件和PCB上的焊接点接触，形成焊接连接。
焊接区域的温度通常在220°C到260°C 之间，可以根据焊接要求进行调整。
焊接时间也可以根据焊接要求进行调整，通常在10秒到60秒之间。
4. 冷却阶段完成焊接后，PCB继续通过回流焊炉的传送带，进入冷却区域。
在冷却区域，PCB被迅速冷却至室温。
冷却的目的是固化焊膏，使焊点变得坚固可靠。
5. 检验和清洁焊接完成后，PCB需要进行检验和清洁。
检验包括检查焊接点的质量和连接是否良好。
清洁是为了去除焊接过程中产生的残留物，如焊膏和通量。
清洁可以使用溶剂、超声波或者蒸馏水等方法进行。
回流焊的工作原理可以总结为：通过加热预热区、焊接区和冷却区，使焊膏熔化、焊接并冷却，实现电子元件与PCB的连接。
这种焊接方法具有高效、可靠的特点，广泛应用于电子创造业中。
回流焊机工作原理
回流焊机工作原理
回流焊机工作原理是利用热空气或者红外线对待焊工件进行加热，并使用预先涂覆的焊膏在焊点处形成熔化的焊锡，然后通过冷却，焊锡凝固形成焊点。
具体的工作步骤如下：
1. 加热阶段：通过热空气或者红外线对焊点附近的区域进行加热，以使焊料（焊膏）熔化。
热空气可以通过加热风口和加热元件进行加热，并通过风口将热空气喷射到待焊工件上。
2. 熔化焊料：热空气或者红外线对焊点周围的焊料进行加热，使其熔化并形成熔融的焊锡。
焊锡通常包含有活性助焊剂，以提高焊点与焊件的结合力。
3. 冷却阶段：在熔化焊料后，焊点附近的区域会继续受到加热。
在加热过程中，焊点周围的温度较高，焊锡会跟随热量传导到焊件以外的区域。
在冷却阶段，待焊工件会经过传送带或其他方式将焊点带入冷却区域。
4. 焊点固化：在冷却区域，焊点会逐渐冷却并固化。
焊锡结构的固化过程通常需要较长的时间，以确保焊点的耐热性和机械强度。
回流焊机工作原理可以通过控制加热区域的温度和加热时间来实现对焊点的精确控制，以确保焊点的质量和稳定性。
