塑胶线材摇摆试验机操作规范
TPQAWI0073 摇摆试验仪器操作指引
1、2、
3.试验结束后
3、
4、
四、修改变更记录:
批准
拟定审核1.保持工作区域和测试仪器整洁。
生效日期
文件编号TPQAWI0073
二、注意事项：
新版发行
仪器型号
摇摆测试仪
作业类别
1 □标准 □保养 □烧录
砝码30个2A1
34
修改日期
4.试验结束：试验结束后检测计数器是否达到设定标准，如已完成，将计数器清零已方便下次测试，取下线材测试其导通性能，判定是否符合标准，完成后将砝码与工具箱收起。
一、操作须序
1.启动阶段：装被试验的试品装夹在调节架上，根据试品的形状或大小调节适当的高度，再通上电源，右旋“电源”旋钮接通电源。
□测试 ■点检 ■操作NO.名称/规格数量 2.摇摆时请勿用手去碰线材。
4.非操作人员,不得随意使用此仪器。
3工具盒
1套
2版次/状态A/1--受控
三、仪器/辅助治具/附料:
NO.版次修改内容记录 2.参数设置：依据样品规格书设置参数，摇摆次数1000~2000次，摇摆角度60度，线材长度40cm，吊重200g砝码，摇摆速度调整为每分钟30~60次。
参考SPEC.
3.试验操作：依据样品规格书调至对应角度，将被测线材装在调节架上，然后串联线材，用鳄鱼夹对应正负极夹住，线材留长40cm，挂上对应测试砝码，计数器清零，按下对应线材的启动按钮，若启动指示灯不亮则表示线材串联失效或损坏，摇摆一定次数后出现指示灯灭现象表示线材已损坏或松动，此时应记下摇摆次数，并检测故障原因。
重庆XX电子有限公司
摇摆测试仪操作指引
4
1摇摆测试仪
1台。
线材弯折摇摆试验机安全操作及保养规程
线材弯折摇摆试验机安全操作及保养规程1. 简介线材弯折摇摆试验机是一种用于测试线材在弯曲和震动加载下的耐久性能的测试设备。
为了保证设备的安全运行和延长设备的使用寿命，本文档介绍了线材弯折摇摆试验机的安全操作规程和保养方法。
2. 安全操作规程请按照以下规程进行线材弯折摇摆试验机的安全操作：2.1. 严禁操作•未经培训人员严禁操作设备。
•严禁在设备运行时将任何身体部位伸入摇摆试验机内部。
•严禁在设备运行时进行任何调试和维修工作。
2.2. 穿戴个人防护装备•操作人员应穿戴合适的工作服和安全鞋。
•在操作设备时，应佩戴护目镜和手套等个人防护装备。
2.3. 检查设备状态•使用前应检查设备是否处于正常工作状态。
•确保安全开关和急停开关的正常工作。
•确保设备的电源和接地连接正常。
2.4. 合理放置试验样品•将试验样品正确放置在试验夹具上，并确保夹具牢固。
•避免试验样品与设备其他部件的接触，以免发生人员伤害或设备损坏。
2.5. 控制试验运行参数•根据试验要求，设置适当的试验运行参数，如频率、振幅等。
•在设备运行时，严禁随意调整试验参数，以免对试验样品和设备造成损坏。
2.6. 监控设备运行•在设备运行过程中，保持警惕，密切关注设备的运行状态。
•如发现异常情况（如异响、冒烟等），应立即停止设备并联系维修人员进行检修。
3. 设备保养方法为延长线材弯折摇摆试验机的使用寿命，应定期进行设备的保养维护。
3.1. 日常清洁•定期对设备进行清洁，保持设备外观整洁。
•使用柔软的布擦拭设备表面，避免使用过硬的工具刮擦设备。
3.2. 定期检查•定期检查设备的各个部件是否存在松动、裂纹等情况。
•对设备的运行轨迹、夹具等进行检查和调整，确保其工作正常。
3.3. 润滑保养•根据设备的说明书，定期对设备的滑动部件进行润滑。
•使用指定的润滑油、润滑脂等，并避免润滑过量。
3.4. 设备故障维修•如设备发生故障，应及时联系维修人员进行维修。
•严禁未经授权人员擅自拆卸设备进行维修。
线材摇摆测试规范
制定部门制订人制定日期1.适用恒瑞国电部分客户线材揺摆测试规范线材揺摆测试机3.仪器设备样品带DC头的线材，线材电气性能良好，每组给测试样品为5PCS 2.试样A、实验过程中，插头两端一直施加一定的电流，线材摇摆次数达到设定次数前，线材在摇摆过程中内部线芯断开，实验机将自动中止记数进程，摇摆测试不通过;线材摇摆次数达到设定的次数，导体未断开，视为实验通过。
B、测试机来回一次为一个周期。
2010-8-12王勃品质部5.结果判定C、调整揺摆的频率，揺摆的角度及测试要求的次数等参数。
B、线材的SR尾部分别与线材揺摆测试机的试验极性相连接。
A、将试样垂直放置，其上端由试样夹夹住PLUG头部，并在其下端距离PLUG头25CM处位置吊上砝码。
实验作业指导书（线材摇摆测试规范）4.实验程序制定部门制订人制定日期2010-8-12王勃品质部实验作业指导书（线材摇摆测试规范）线型线号摇摆频率摇摆角度吊重次数18AWG 45次/分钟120度300克250020AWG 45次/分钟120度250克200022AWG 45次/分钟120度200克150024AWG 45次/分钟120度150克150026AWG 45次/分钟120度100克150018AWG 45次/分钟120度250克150020AWG 45次/分钟120度200克150022AWG 45次/分钟120度150克150024AWG 45次/分钟120度150克100026AWG 45次/分钟120度100克100018AWG 45次/分钟120度200克150020AWG 45次/分钟120度150克150022AWG 45次/分钟120度150克100024AWG 45次/分钟120度100克150026AWG45次/分钟120度50克1000246424681185拟定：6、实验后试摇摆实验后线材试样一律剪断，报废处理。
附表：线材摇摆测试的一般要求：批准王勃审核洪记琼。
UL817摇摆测试

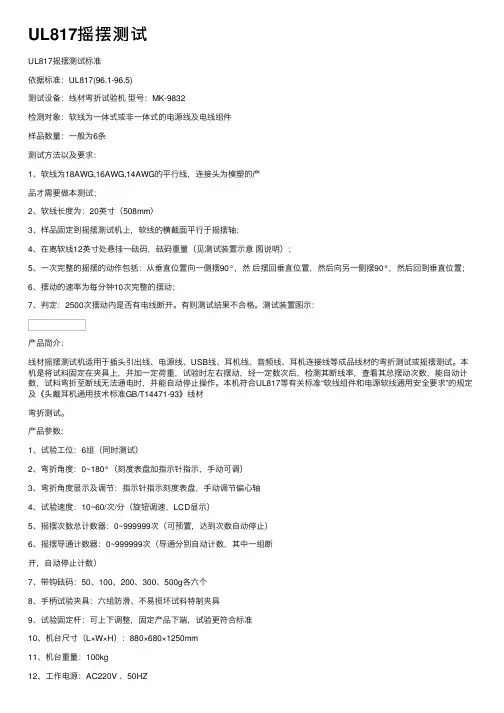

UL817摇摆测试UL817摇摆测试标准依据标准：UL817(96.1-96.5)测试设备：线材弯折试验机型号：MK-9832检测对象：软线为⼀体式或⾮⼀体式的电源线及电线组件样品数量：⼀般为6条测试⽅法以及要求：1、软线为18AWG,16AWG,14AWG的平⾏线，连接头为模塑的产品才需要做本测试；2、软线长度为：20英⼨（508mm）3、样品固定到摇摆测试机上，软线的横截⾯平⾏于摇摆轴；4、在离软线12英⼨处悬挂⼀砝码，砝码重量（见测试装置⽰意图说明）；5、⼀次完整的摇摆的动作包括：从垂直位置向⼀侧摆90°，然后摆回垂直位置，然后向另⼀侧摆90°，然后回到垂直位置；6、摆动的速率为每分钟10次完整的摆动；7、判定：2500次摆动内是否有电线断开。
有则测试结果不合格。
测试装置图⽰：产品简介：线材摇摆测试机适⽤于插头引出线、电源线、USB线、⽿机线、⾳频线、⽿机连接线等成品线材的弯折测试或摇摆测试。
本机是将试料固定在夹具上，并加⼀定荷重，试验时左右摆动，经⼀定数次后，检测其断线率，查看其总摆动次数，能⾃动计数，试料弯折⾄断线⽆法通电时，并能⾃动停⽌操作。
本机符合UL817等有关标准“软线组件和电源软线通⽤安全要求”的规定及《头戴⽿机通⽤技术标准GB/T14471-93》线材弯折测试。
产品参数:1、试验⼯位：6组（同时测试）2、弯折⾓度：0~180°（刻度表盘加指⽰针指⽰，⼿动可调）3、弯折⾓度显⽰及调节：指⽰针指⽰刻度表盘，⼿动调节偏⼼轴4、试验速度：10~60/次/分（旋钮调速，LCD显⽰）5、摇摆次数总计数器：0~999999次（可预置，达到次数⾃动停⽌）6、摇摆导通计数器：0~999999次（导通分别⾃动计数，其中⼀组断开，⾃动停⽌计数）7、带钩砝码：50、100、200、300、500g各六个8、⼿柄试验夹具：六组防滑、不易损坏试料特制夹具9、试验固定杆：可上下调整，固定产品下端，试验更符合标准10、机台尺⼨（L×W×H）：880×680×1250mm11、机台重量：100kg12、⼯作电源：AC220V 、50HZ产品特点：1、本机箱体采⽤静电烤漆处理，根据各类标准进⾏设计，整机设计合理，结构紧固，运⾏安全、稳定、准确；2、试验次数计数器可预置，试验导通数器⾃动计数，达到次数，机器⾃动停⽌，具有断电记忆功能，⽅便实⽤；3、试验速度旋钮可调，LCD显⽰，客户根据⾃⼰要求设定，⼈性化设计；4、弯折⾓度⼿动可调，指⽰针指⽰刻度表盘，能够更好的调节；5、六组⼯位同时⼯作，互不影响，分别计数，其中⼀组断线，对应计数器停⽌计数，机器照常试验，提⾼测试效率；6、六组防滑、不易损坏试料特制⼿柄具，夹持产品更⽅便、快捷；7、试验固定杆可上下调整，根据标准要求制作，试验效果更佳；8、配置带钩荷重砝码，可多个叠加，悬挂更为⽅便。
线材摇摆试验机安全操作及保养规程
线材摇摆试验机安全操作及保养规程前言线材摇摆试验机作为一种常用的材料强度测试仪器，广泛应用于电气、汽车、航空、轨道交通等领域。
在正常使用的过程中，合理的操作和充分的保养可以有效延长设备寿命，并且更重要的是确保了使用者的安全。
本文旨在向使用线材摇摆试验机的工程师、技术人员详细介绍设备的安全操作和保养规程，帮助使用者合理使用设备，降低安全事故的发生。
设备安全操作规程1. 设备接地不论在何种情况下，都要确保设备的外壳与电源通过接地线连接。
地线的连接应直接连接到可靠接地点，不得与他的设备共用接地，也不得与水管、煤气管等接地，以防止共地电位干扰。
2. 设备电源线材摇摆试验机应通过保护接收器与出厂标配的电源线连接，并满足电源的额定输入电压和频率。
在应对设备电源故障时，首先应检查电源接线是否接好是否插紧，避免在“误解电源状态”的前提下进行维修操作。
3. 设备工作环境线材摇摆试验机的安装应符合规范性的要求和实际操作的需求，在操作前需对工作环境进行必要的验证。
同时应避免在高温或者潮湿等环境下进行操作，以确保设备能够正常工作。
4. 设备开机前的准备工作在开机前，应开启电源开关、打开气源开关，并确保所有的机电装置处于合适的状态，保证设备内部的气压、水压等工作参数能够恰当地运行。
5. 设备操作1.在操作前，应进行设备的功能性测试，以避免出现测试结果与设备状态出现偏差的情况。
2.试验时应遵循规范，严格按照操作说明书进行操作。
3.在操作过程中不得随意开关空气的阀门，以免影响及改变设备的测试性质。
4.在试验进行时，应时刻关注设备的工作状态、指示灯，出现故障应及时处理，停止设备运行。
5.禁止进行任何未经许可的液压、电气等方面的修改和维护，并且不得在不同仪器之间混用气源管路和电气线路。
6. 设备停止工作在设备停机之后，应将设备电源开关关闭，并切断空气阀门，将设备的工作环境进行清理、消毒。
7. 安全紧急控制与应对在线材摇摆试验机发生设备故障时，应立即关闭设备的电源开关，并做好安全隔离前的处理。
摇摆试验机操作指导书
文件制修订记录1.0目的：为正确指导测试人员作业，提高测试效率与准确度，延长仪器寿命。
2.0范围：测量室管理人员及指定此仪器之操作人员。
3.0责任：3.1指定操作人员负责仪器之使用与保养工作。
3.2生技负责此仪器之维护工作。
4.0操作方法：4.1弯曲角度的调节：打开试验机的控制箱上盖，松开电机驱动轮与连杆的连接螺丝，移动滑槽裹塊的位置。
使摇动構上的指针指到试验时需要的角度，然后再将驱动轮与连接螺丝擰紧。
4.2将被试电源线的插头片和零线短接，然后夹紧于试验夹具上。
4.3将电源线穿过限位杆，并按要求挂相应重量的砝码，然后将测试线的火线和零线连接与相应工位的连线柱上。
4.4松开限位杆的紧固螺母，上下调节位杆的高度使其符合试验要求，然后将坚固螺母擰紧，将限位杆固定。
4.5实验次数的设定，按住总计数器的试验次数，然后将盖子合上。
4.6将各试验工位的计数器的清零按钮按下，使其重新归零。
4.7调节调速器，调到试验所需要转速，按“启动”钮开关，当试验达到预定次数，试验自动停止。
4.8在试验过程中，如果某一工位上的被测电线已被弯断，则该工位的计数器自动停止计数，此时操作员可根据需要停机检查或上新试样，也可继续试验到结束。
4.9使用完后，将电源关闭。
5.0仪器维护保养注意事项：5.1保持机器外部的清洁度，使用完后必须清除夹具上产品。
5.2定期检查电器方面的电路部分。
5.3各仪器应定期润滑。
6.0注意事项：6.1严禁连接高于220V的电源。
6.2使用前应先把该线所需求的试验角度调好。
6.3选择好要求的速度。
线材摇摆测试标准
线材摇摆测试标准线材摇摆测试是指在特定条件下对线材进行振动测试，以评估线材的耐久性和稳定性。
该测试旨在模拟线材在实际使用中可能受到的振动情况，以便提前发现潜在的问题并进行改进。
本文将介绍线材摇摆测试的标准及相关注意事项。
一、测试标准。
1. 测试设备，线材摇摆测试通常使用振动测试台进行，测试台应符合相关国际或行业标准，确保测试结果的准确性和可靠性。
2. 测试条件，在进行线材摇摆测试时，需设定合适的振动频率、振幅和持续时间，以模拟线材在实际使用中可能受到的振动情况。
同时，还需考虑线材的材质、结构和用途等因素，以确定合适的测试条件。
3. 测试方法，线材摇摆测试可以采用单轴或多轴振动方式进行，具体选择哪种方式需根据线材的使用环境和振动特点进行综合考虑。
4. 测试参数，在进行线材摇摆测试时，需要记录并分析振动频率、振幅、加速度等参数，以评估线材在振动条件下的性能表现。
二、注意事项。
1. 线材选择，在进行摇摆测试前，需要对线材进行严格的筛选和分类，确保选取的线材符合测试要求，并能够代表整个批次的产品。
2. 测试前准备，在进行线材摇摆测试前，需要对测试设备进行检查和校准，确保设备的正常运行和准确性。
同时，还需对测试样品进行预处理，如去除表面污物、调整线材位置等。
3. 数据记录与分析，在进行线材摇摆测试时，需要实时记录测试数据，并进行及时的分析和比对。
通过对测试数据的分析，可以发现线材在振动条件下可能存在的问题，并进行相应的改进和优化。
4. 结果评估，在完成线材摇摆测试后，需要对测试结果进行全面评估，包括线材的外观、尺寸、材质等方面，以确定线材的耐久性和稳定性是否符合要求。
5. 结论与建议，根据线材摇摆测试的结果，可以得出相应的结论和建议，如产品改进方向、优化设计方案等，以提高线材的质量和可靠性。
三、总结。
线材摇摆测试是评估线材耐久性和稳定性的重要手段，通过模拟线材在振动条件下的表现，可以及早发现潜在问题并进行改进。
摇摆测试机类型安全操作及保养规程
摇摆测试机类型安全操作及保养规程本文为摇摆测试机使用操作及保养规程。
在使用之前请认真阅读，确保使用安全。
一、摇摆测试机类型1.机械式摇摆测试机2.电动式摇摆测试机二、摇摆测试机安全操作规程1.在使用前，请确认电源线连接是否正确，机器是否放置平稳。
2.启动机器之前，请关闭机器上所有的开关。
3.启动机器之后，请按照设定的参数进行测试。
4.在测试过程中，请勿以任何方式打开机器或更改任何参数，以免导致机器故障或人员受伤。
5.在使用完毕后，请及时关闭机器、清洗摇摆测试机并断开电源。
三、摇摆测试机保养规程1.每天使用前和使用后，请检查机器的清洁状况。
2.请使用干净的干布进行清洗，不使用任何化学药品。
3.如机器出现任何问题，请及时向制造商或售后客服进行咨询。
四、摇摆测试机维护保养1.在机器闲置期间，请封存好机器，并将其储存在干燥、通风良好的地方，以免机器部件老化或发生损坏。
2.每半年请对机器进行检查，清理部件并更换易损件。
3.如机器出现问题，请及时联系售后客服进行处理。
五、摇摆测试机使用注意事项1.在使用摇摆测试机的过程中，请随时注意自己的身体状态，如出现不适或疲劳，请及时停止操作，以免发生危险。
2.请注意操作人员与机器的安全距离，以免机器运行时发生危险。
以上就是本文的全部内容，摇摆测试机在使用过程中需要注意安全。
通过本文，我们希望能够提高用户使用摇摆测试机的安全意识，避免发生事故。
如果您对本文有任何不了解之处，请及时联系售后客服进行咨询。
