三相电路的功率及测量要点
§8－3 三相电路的功率及测量
一、有功功率（平均功率）P
负载Y接：P=P A+P B+P C
=U A I A c o sϕA+U B I B c o sϕB+U C I C c o sϕC
三相对称：P=3U p I p c o sϕ=U l I l c o sϕ
其中I l=I p，U l=U p
负载Δ接：P=P A B+P B C+P C A
=U A B I A B c o sϕA B+U B C I B C c o sϕB C+U C A I C A c o sϕC A
三相对称：P=3U p I p c o sϕ=U l I l c o sϕ
其中U l=U p，I l=I p
对称三相：P=3U p I p c o sϕ=U l I l c o sϕ
c o sϕ——负载的功率因数
二、无功功率Q
对称：Q=3U A I A s i nϕ=3U p I p s i nϕ=U l I l s i nϕ
三、视在功率S
对称：
四、瞬时功率p
三相电路的瞬时功率为各负载瞬时功率之和，即：
此式表明，对称三相电路的瞬时功率是一个常数，其值等于平均功率。
这是对称三相电路的一个优越的性能。
习惯上把这一性能称为瞬
时功率平衡。
五、测量方法
1．三相四线制
若三相对称，只需测一相的功率即可。
三相功率为所测值的3倍。
若三相不对称时，用三个表分别测量。
三相总功率为三个表之和。
2．三相三线制
在三相三线制电路中，不论对称与否，可以使用两个功率表的方法测量三相功率。
两个功率两表法的接法如图2中的(a)或(b)。
两个功率表的电流线圈分别串入两端线中，他们的电压线圈的非电源端（即无*端）共同接到非电流线圈所在的第3条端线上。
可以看出，这种测量方法中功率表的接线只触及端线，而与负载和电源的连接方式无关。
这种方法习惯上成为二瓦计法。
可以证明图2中(a)或(b)两个瓦特表读书的代数和为三相三线制中右侧电路吸收的平均功率。
以图2中(a)为例，设两个功率表的读数分别用P1和P2表示，根据功率表的工作原理，有：
上式中表示右侧三相负载的有功功率。
若图2中(a)为在对称三相制，则由图3的相量图可以得出：
3．对称三相电路的无功测量：
对于对称三相电路，可以用瓦特表测出其无功功率，接线如图4所示。
在图4中，设瓦特表的读数为P，根据图5的相量图则有：
负载的无功功率Q =U l I l s i nϕ =P，即瓦特表读数的倍就是三相对称负载的无功功率。
例8－2Z1、Z2为感性负载，Δ接的总功率为10k w，c o sϕ1=0.8；Y 接的总功率7.5k w，c o sϕ2=0.88；线路阻抗Z l=0.2+j0.3Ω。
电源对称，负载侧线电压U l=380V
求电源侧线电压。
解：画单相（A相）电路：将三相对称负载Z1由Δ接→Y接，其Y
接阻抗用Z1’表示，则有：
（1）求Z1
设Δ的相电流I P1
（2）求Z2：设Y接的相电流为I P2
（3）。
三相电路功率的测量实验报告
三相电路功率的测量实验报告
一、实验目的
实验目的是测量三相电功率，进一步了解三相电路功率的计算与公式。
二、实验原理
三相电功率，又称为瞬态功率，这是由三相电路中分别产生的瞬时功率之和所构成的，即P=P1+P2+P3。
三相电机的瞬态功率有三种：正无功功率，负无功功率和有功功率，分别用公式表示为：
P1（正无功功率）=3*U*i1*sin(α1-α0)
其中，U表示电压，I表示电流，α表示相角，α0表示相位差。
三、实验总纲
（1）实验准备
实验准备包括准备三相电路，以及安装好电压计、电流计等仪器和仪表设备，安装电
压表、电流表并测量路线电流和电压等。
（2）实验步骤
1. 先将三相电路接上电源，测量电压和电流；
2. 三相电路中的电流和电压检查完全，检查是否符合正常的三相电路电压量;
3. 用测量三相电功率的仪器，测量三相电功率，并记录数据；
4. 根据测量的电压和电流，使用公式计算三相电功率。
（3）实验结果
实验测量得到的三相电功率值为P=109.21kw，使用公式计算得到的三相电功率值为
P=109.09kw，两者相差不大，可见实测结果与公式计算结果相符，实验结果可靠。
四、实验结论
本次实验通过实测和公式计算对三相电功率进行了测量，实测结果与公式计算结果相符，实验结果可靠，达到了实验的预期目的。
三相电路功率的测量实验总结
三相电路功率的测量是电工实验中的重要内容之一。
以下是三相电路功率测量实验的总结：实验目的：测量三相电路的有功功率、无功功率和视在功率。
实验器材：三相电源、三相电表、电阻箱、电压表、电流表、连接线等。
实验步骤：
确定实验电路的连接方式：将三相电源与负载（如电阻箱）连接成星形或三角形电路。
连接测量仪器：将电压表和电流表分别连接到三相电路的相电压和相电流测量点上。
测量电压和电流：分别测量三相电路的相电压和相电流，并记录测量值。
计算功率：根据测量的电压和电流值，计算每相的有功功率、无功功率和视在功率。
实验结果分析：分析实验结果，比较三相电路各相之间的功率差异，评估电路的平衡性和功率因数情况。
实验注意事项：
在连接电路和操作仪器时，务必按照安全操作规范进行，避免电击和其他安全风险。
确保电路连接正确、稳定，测量仪器的精度和灵敏度符合要求。
在测量电压和电流时，保持准确的接线和良好的接触，避免接触不良或短路。
计算功率时，注意单位的转换和计算公式的正确应用。
实验结论：通过实验测量和分析，可以得出三相电路的功率情况，包括各相的有功功率、无功功率和视在功率。
根据测量结果，可以评估电路的负载情况、功率平衡性和功率因数，为电路设计和优化提供参考依据。
总结：三相电路功率的测量实验是电工实验中的重要实验之一。
通过实验可以了解和评估三相电路的功率特性，为电路的设计和优化提供参考。
在实验中，应注意安全操作和准确测量，确保实验结果的准确性和可靠性。

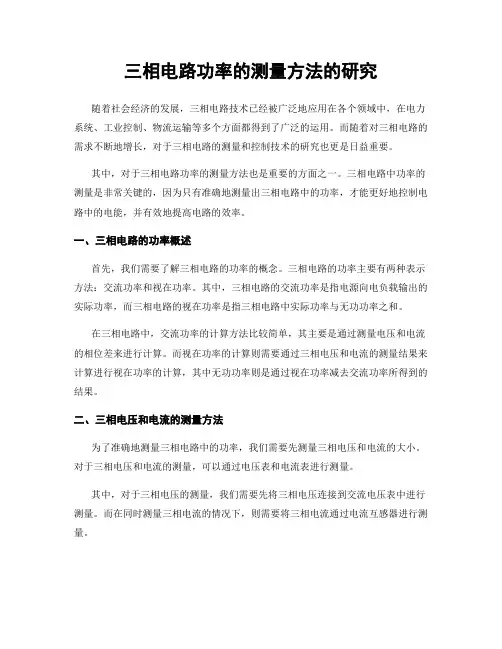

三相电路功率的测量方法的研究
三相电路功率的测量方法的研究随着社会经济的发展，三相电路技术已经被广泛地应用在各个领域中，在电力系统、工业控制、物流运输等多个方面都得到了广泛的运用。
而随着对三相电路的需求不断地增长，对于三相电路的测量和控制技术的研究也更是日益重要。
其中，对于三相电路功率的测量方法也是重要的方面之一。
三相电路中功率的测量是非常关键的，因为只有准确地测量出三相电路中的功率，才能更好地控制电路中的电能，并有效地提高电路的效率。
一、三相电路的功率概述首先，我们需要了解三相电路的功率的概念。
三相电路的功率主要有两种表示方法：交流功率和视在功率。
其中，三相电路的交流功率是指电源向电负载输出的实际功率，而三相电路的视在功率是指三相电路中实际功率与无功功率之和。
在三相电路中，交流功率的计算方法比较简单，其主要是通过测量电压和电流的相位差来进行计算。
而视在功率的计算则需要通过三相电压和电流的测量结果来计算进行视在功率的计算，其中无功功率则是通过视在功率减去交流功率所得到的结果。
二、三相电压和电流的测量方法为了准确地测量三相电路中的功率，我们需要先测量三相电压和电流的大小。
对于三相电压和电流的测量，可以通过电压表和电流表进行测量。
其中，对于三相电压的测量，我们需要先将三相电压连接到交流电压表中进行测量。
而在同时测量三相电流的情况下，则需要将三相电流通过电流互感器进行测量。
在测量过程中，需要注意选择合适的电压表和电流表，以确保测量结果的准确性。
而在测量过程中，需要考虑因为电路线路电阻的存在，可能会对测量结果有一定程度的影响，因此需要进一步校准测试设备。
三、功率测量的方法在确定了电压和电流的测量结果之后，还需要进一步测量三相电路的交流功率和视在功率。
其中，功率测量的主要方法有两种：电力计算法和电力测量法。
1. 电力计算法电力计算法是通过利用三相电路的电压和电流测量结果来计算三相电路的交流功率和视在功率。
其中，三相电路的交流功率可以通过以下公式进行计算：P=U*I*cos(θ)其中，P表示交流功率，U和I分别表示电压和电流大小，θ表示电压和电流的相位差角度。
两表法测量三相电路功率
三相电路功率的测量方法 三相电路功率的测量是三相电路分析的重要内容，本文按三相三线制和三相四线制分类，较详细地讨论了三相电路功率测量的接线问题，总结了两表法和三表法各自的适用范围及功率表读数在不同接线方式下的物理意义，指出了它们的联系与区别。
关键词：三相电路，功率测量本文将围绕测量三相电路功率的两表法和三表法的原理和接线方法进行讨论，指出它们之间的联系与区别，希望对能对同学的理解以及总结归纳有所帮助。
1 对称三相电路功率的测量1.1 对称三相电路功率的测量对称三相电路即三相电源对称、三相负载均衡的三相电路。
以下分别从三相四线制和三相三线制两种情况讨论。
对三相四线制系统，测三相平均功率的接线如图1 所示。
它的接线特点是每个功率表所接的电压均是以中线N 为参考点，三个功率表WAN，WBN 和WCN 的读数分别为PAN，PBN 和PCN，可用式（1）表示。
PAN=UAN IA cosϕ<uAN , iA>PBN=UBN IB cosϕ<uBN , iB> （1）PCN=UCN IC cosϕ<uCN , iC>图1 三表法测三相四线制三相负载平均功率的接线示意图三相的总功率为P = P CN + P BN +P AN 。
三个表的读数均有明确的物理意义，即PAN，PBN 和PCN 分别表示A 相、B 相和C 相负载各自吸收的平均功率。
这就是三表法。
这种接线方法是最容易理解的。
实际上，三表法测三相功率不止图1 所示的一种接线方式，另外还有三种接线方式，如图2 所示，分别称作共A，共B 和共C 接法（与此相对应，图1 中的接法可称作共中线N 接法）。
对应每一种接线中的三个表的读数的代数和均表示三相负载吸收的总功率（后面将给出证明）。
实际上，因为是对称三相电路，有i N =0 ，所以图2（a），（b）和（c）中的W NA , W NBW NC的读数必为零，在测量时可不接，此时的三表法便简化为两表法。
三相电路的功率测量
三相电路的功率测量一、实验目的1.学习并验证用“二瓦计“法测量三相电路的有功功率2.学习并应用“三表跨相”法测量三相电路的无功功率二、实验原理与说明1.三相电路的有功功率的测量（1）三瓦计法：三相负载所吸收的有功功率等于各相负载有功功率之和。
在对称三相电路中，因各相负载所吸收有功功率相等，所以可以只用一只单相功率表测出一相负载的有功功率，再乘以3即可；在不对称三相电路中，因各相负载所吸收的有功功率不等，就必须测出三相各自的有功功率，再相加即可。
三瓦计法适用于三相四线制电路。
三瓦计法是将三只功率表的电流回路分别串入三条线中（A、B、C线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在中线上。
三只功率表读数相加就等于待测的三相功率。
（2）二瓦计法：对于对称电路中的三线三相制电路，或者不对称三相电路中，因均是三相三线制电路，所以可以采用两只单相功率表来测量三相电路的总的有功功率。
接法如图13-1所示。
两只功率表的电路回路分别串入任意两条线中（图示为A、B线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在第三相线上（图示为C线）。
两只功率表读数的代数和等于待测的三相功率。
图13-1 二表法测有功功率2.三相电路无功功率的测量（1）对称三相电路无功功率的测量（a ）一表跨相法：即将功率表的电流回路串入任一相线中（如A 线），电压回路的“*”端接在按正相序的下一相上（B 相），非“*”端接在下一相上（C 相），将功率表读数乘以3即得对称三相电路的无功功率Q 。
（b ）二表跨相法：接法同一表跨相法，只是接完一只表，另一只表的电流回路要接在另外两条中任一条相线中，其电压回路接法同一表跨想法。
将两只功率表的读数之和乘以3/2即得三相电路的无功功率Q 。
（c ）用测量有功功率的二瓦计法计算三相无功功率：按式子213()Q P P =-算出。
（2）不对称三相电路的无功功率测量三表跨相法：三只功率表的电流回路分别串入三个相线中（A 、B 、C 线），电压回路接法同一表跨相法。
三相电路的功率测量实验报告
三相电路的功率测量实验报告实验报告：三相电路的功率测量一、实验目的1. 学习和掌握三相电路的基本原理。
2. 掌握三相功率的测量方法。
3. 培养实际操作能力和数据处理能力。
二、实验原理三相电路是由三个单相电路组成的，它广泛应用于工业生产和日常生活中。
三相电路的功率是三个单相功率的总和，通常采用三相功率表进行测量。
三、实验步骤1. 搭建三相电路实验平台，包括电源、负载、测量仪表等。
2. 连接电源与负载，确保电路正常工作。
3. 调节电源电压和负载阻抗，记录实验数据。
4. 计算三相功率，并与单相功率进行比较。
5. 分析实验结果，总结规律。
四、实验结果与数据分析序号电压（V）电流（A）单相功率（W）三相功率（W）1 220 10 2200 66002 220 15 3300 99003 220 20 4400 132004 380 10 3800 114005 380 15 5700 171006 380 20 7600 23100根据实验数据，我们可以得到以下结论：1. 三相功率是三个单相功率的总和，即 P_total = P_a + P_b + P_c。
2. 当电压和电流值相同时，三相功率是单相功率的3倍。
3. 随着电压和电流的增大，三相功率也相应增大。
4. 在实际应用中，应充分考虑三相负载的平衡问题，以避免因某相过载而引起的设备损坏或安全事故。
五、实验总结与建议通过本次实验，我们深入了解了三相电路的原理和功率测量方法。
在实际应用中，应注意以下几点：1. 在搭建三相电路时，应确保电源和负载的平衡，避免某相过载。
2. 在测量三相功率时，应使用准确可靠的测量仪表，以确保数据的准确性。
3. 在分析实验结果时，应注意数据的规律性和变化趋势，以便更好地理解三相电路的工作原理。
三相电路功率的测量要点
实验九
三相电路功率的测量
（综合性实验）
北方民族大学电工电子实验中心
一、实验目的
• 1. 掌握用一瓦特表法、二瓦特表法测量 三相电路有功功率与无功功率的方法。
• 2. 进一步熟练掌握功率表的接线和使用方 法。
二、原理说明
1．对于三相四线制供电的三相星形联接的负载（ 即Yo接法），可用一只功率表测量各相的有功功率PA
有另外两种连接法，即接成（
IV、UUW）或（IW、UUV）。
三、仪器设备和选用组件箱
序号 1 2 3 4 5 6 7 名称 电源控制屏（调压器）、 日光灯 数量 1 1 1 1 1 1 1 备注 DG01或GDS-01
交流电压表
交流电流表 功率、功率因数表 荧光灯、可变电容 三相灯组负载 万用表
D36或GDS-11
开灯盏数 负载情况 A相 Ｂ相 Ｃ相 P１（W） P２（W） Σ P （W ） 测量数据 计算值
Y接平衡负载
3பைடு நூலகம்
3
3
Y接不平衡负载
1
2
3
△接不平衡负载
1
2
3
△接平衡负载
3
3
3
四、实验内容
• 3. 用一瓦特表法测定三相对称星形负载的无功功率，按图9-6 所示的电路接线。
图 9-6
用一瓦特表法测定三相对称星形负载的无功功率
• （1）每相负载由白炽灯和电容器并联而成，并由开关控制其 接入。检查接线无误后，接通三相电源，将调压器的输出线电压 调到 220V，读取三表的读数，并计算无功功率Σ Q，记入表9-4。 • （2）分别按IV、UUW和IW、ＵUV接法，重复(1)的测量，并比较 各自的Σ Ｑ值。
总结分析三相电路功率测量的方法
总结分析三相电路功率测量的方法引言三相电路功率测量是电力系统中的重要内容，对于电力系统的稳定运行和电能计量具有重要的意义。
本文将总结和分析常见的三相电路功率测量方法，介绍其原理和适用范围，为电力系统工程师提供参考。
1. 有功功率测量方法1.1 电流电压法电流电压法是最常见的三相电路有功功率测量方法之一。
通过测量三相电路的电流和电压，可以计算出电路的有功功率。
具体步骤如下： 1. 测量三相电路的电流和电压，得到对应的电流值和电压值。
2. 计算三相电路的相电压和线电压。
3.根据电流和电压的关系式，计算出电路中的有功功率。
电流电压法适用于对三相电路的有功功率进行快速测量，但对电流和电压的测量精度要求较高。
1.2 瞬时有功功率测量法瞬时有功功率测量法是一种基于采样和计算的方法，能够实时测量三相电路的瞬时有功功率。
具体步骤如下： 1. 采样电流电压波形，并将其转换为数字信号。
2. 计算所采样的电流电压值，并求得瞬时有功功率。
瞬时有功功率测量法适用于对电力系统中的瞬时有功功率进行实时监测和分析，但对采样设备的性能要求较高。
2. 无功功率测量方法2.1 平均无功功率测量法平均无功功率测量法是一种常用的三相电路无功功率测量方法。
通过测量三相电路的电流和电压，可以计算出电路的平均无功功率。
具体步骤如下： 1. 测量电流和电压，得到对应的电流值和电压值。
2. 根据电流和电压的关系式，计算出电路中的功率因数。
3. 根据功率因数和有功功率的值，计算出无功功率。
平均无功功率测量法适用于对电力系统中的平均无功功率进行快速测量，但对功率因数的测量精度要求较高。
2.2 脉冲无功功率测量法脉冲无功功率测量法是一种基于脉冲计数原理的方法，能够准确测量三相电路的无功功率。
具体步骤如下： 1. 通过测量电流和电压，得到对应的电流值和电压值。
2. 根据电流和电压的关系式，计算出电路中的功率因数。
3. 通过脉冲计数装置，对无功功率进行测量。
三相电路功率测量-图文
图5.11.1 三瓦计法测量功率电路
• 二瓦计法测量功率电路 在三相三线制电路中，通常用二只功率表测量 功
率。其接线如图5.11.2所示。功率表W1和W2的读 数
分别为P1和P2。三相电路的总功率等于 P1与 P2 的代
数和。
图5.11.2 二瓦计法测量功率电路
其中， 是 和 的相位差角， 是 和 的相位差角。当负载为感性或容性时， 角有 可 能大于 ，则功率表的读数为负值。
• 三相四线制不对称连接时，三瓦计法测量所得 的总功率与二瓦计法测量所得的总功率不等。 因为此时中线有电流通过，不能用二瓦计法测 量电路的总功率。
• 三相三线制不对称负载星形或三角形连接时， 三瓦计法测量所得的总功率与二瓦计法测量所 得的总功率基本。
实验结果分析
• 三瓦计法测量功率会不会出现负值？为什么？
量 负载功率，计算总功率并将实验数据填入表5.11.1
内 • 按图5.11.1接线。在三相三线制和三相四线制两 种不同星形连接时，其中A相为4uF的电容、B相
和C 相为2只串联的40W白炽灯。分别用三瓦计法和二
• 在三相三线制星形连接时，A相为断路、B相和C 相为2只串联的40W白炽灯时，分别用三瓦计法和
答：三瓦计法测量功率时，每个功率表的读数为 每
相负载的有功功率，
。由于-90°< <
90°，所以功率不会出现负值。
• 二瓦计法测量功率在什么情况下会出现负值？ 为什么？
答：二瓦计法测量功率时，其任一一个功率表的 读数无物理意义。若以C相为公共相时， 当负载为感性负载或容性负载时，其相位角大 于 90° ，功率出现负值
32.84
Y-Y （A相开路） 0.01
22.75
三相电路功率的测量
①资本与劳动力的边际产出总是为正 值，劳动力（或者资本）投入量不变 的情况下，资本（或者劳动力）的增 加将引起产出的增加
特征
②边际产量递减特性。当其他生产要素 固定不变时，随着某一要素投入量的增 加，其边际产量将逐渐减少
③生产函数具有非负性，总产出必 须是正值，且总产量是生产要素组 合的结果，单一要素的投入是不能 获得产出的
3. 规 模 报 酬
电工技术实验课程团队
5.1.1 生产函数
3. 规 模 报 酬
分别对公示5.3中的L与K求偏导数则有：
式5.4中， 表示劳动力对产出的弹性系数，表示在其他条件不变的情况下， 劳动力增加1%会使产出发生变化的百分比； 表示资本对产出的弹性系数， 表示在其他条件不变的情况下，资本增加1%会使产出发生变化的百分比。
电工技术实验课程团队
二、实验原理
这种测量三相总功率的“两表法”，不管三相 电路是否对称，都是适用的。但必须注意，在上述
证明过程中，应用了iA + iB + iC = 0 的条件，
三相三线是符合这个条件的，而三相四线制不对称 电路不符合这个条件，所以，这种测量三相总功率 的“两表法”只适用于三相三线制，不适用于三相 四线制不对称电路。
