《机械制图》局部剖视图
机械制图-视图与剖视图
5.2.2 剖视图的种类
按机件剖开的范围来区分，剖视图的种类 可大致分为3类：全剖视图、半剖视图和局部 剖视图。
1．全剖视图 用剖切面完全的剖开机件所得的剖 视图称为全剖视图。
全剖视图可以由单一剖切面或组合的剖切面（后续章节 中叙述）剖切获得。
全剖视图主要用于表达内部结构复杂的不对称机件，或 外形简单的对称机件。
l 选择一个新的投影面，使它与机件上倾斜的 部分平行，然后将机件上的倾斜结构向该投 影面投射，就可得到倾斜部分的实形，如下 图所示。
H1与机件的倾斜部分平行，在H1上得到斜视图A
斜视图的画法与标注
注意 旋转符号的箭头指明旋转方向，表示该视图
名称的大写拉丁字母应与旋转符号的箭头端相邻。
l 当要注出图形的旋转 角度时，应将其标注 在字母之后。
投影面的展开及视图配置
第三角画法视图配置
本章小结
l 了解基本视图、向视图的形成，会画基本视图， 会标注向视图。
l 了解斜视图、局部视图的形成，会画、会标注斜 视图和局部视图。
l 了解剖视图的形成如全剖视图、半剖视图、局部 剖视图。
l 熟练将全剖视图、半剖视图、局部剖视图应用于 不同结构的机件并会正确标注。
2．半剖视图 当机件具有对称平面，向垂直于
对称平面的投影面上投射时，以对称中心分界，一 半绘成剖视图表达内部，一半绘成外轮廓视图表达 外部，这种表达方式称为半剖视图。
绘制半剖视图时注意以下事项 ：
（1）剖视图与视图之间的分界线应是点画线， 不能绘成粗实线。
（2）采用半剖视后，视图一侧的虚线应省略 不画。
第5章 视图与剖视图
5.1 视图 5.2 剖视图 5.◎熟知视图的种类及其成因 l ◎掌握画视图的方法和标注 l ◎掌握画剖视图方法和标注
机械制图中剖视图的种类及画法汇总
机械制图中剖视图的种类及画法汇总假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。
2.剖视图的画法（1）确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；（2）画出剖切后的剖面区域；（3）画出剖切面后面的可见轮廓线。
（4）在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
（a）物体的视图（b）画出剖面区域（c）完成剖视图（5）剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。
在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图（a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图（b）所示。
剖视图
剖视图当机件的内部结构比较复杂时，视图上会出现较多虚线，这样既不便于看图,也不便于标注尺寸。
为了解决这个问题，常采用剖视图来表示机件的内部结构。
一、剖视图的形成假想用剖切平面剖开机件，将处在观察者和剖切平面之间的部分移去，将其余部分向投影面投影，所得到的投影图称为剖视图（简称剖视）如图5-7。
采用剖视后，机件上原来一些看不见的内部形状和结构变为可见，并用粗实线表示，这样便于看图和标注尺寸。
图5-7剖视图二、剖视图画法要点剖视图是假想将机件剖切后画出的图形，因此要画好剖视图应做到：1．剖切位置应适当（1）剖切面应尽量通过较多的内部结构（孔、槽）的轴线或对称中收线，（2）剖切平面一般应平行于相应的投影面。
2．内部轮廓要画齐假想剖开机件后，处在剖切平面之后的所有可见轮廓都应画齐，不得遗漏。
3．剖视图是假想剖切画出的所以与其相关的视图仍应保持完整，由剖视图已表达清楚的结构，视图中虚线即可省略。
4．剖面符号要画好用粗实线画出机件被剖切后截面的轮廓线及机件上处于截断面后面的可见轮廓线，并且在截断面上画出相应材料的剖面符号。
《机械制图》GB/T14689-93规定了各种材料剖面符号的画法见表5-1。
其中金属材料的符号用与水平成45o C的间隔均匀、互相平行的细实线表示，这种线称为剖面线。
注意：同一机件的剖机线倾斜方向和间隔应该一致。
三、剖视图的标注一般应在剖视图的上方用字母标注出剖视图的名称“×—×”（×——是大字拉丁字母的代号），在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上同样的字母，如图5-7。
四、几种常用的剖视图剖视图分类：按剖切范围的大小，剖视可分为全剖视，半剖视，局部剖视。
1．全剖视图全剖视图：用剖切平面（可以是单一平面或是相交两平面，或是一组相平行的平面，或是柱面）来完全剖开机件，所得的剖视图，称为全剖视图。
如图5-8所示。
图5-8全剖视图（1）适用范围：机件外形较简单，内形较复杂，且该视图又不对称时，常采用全剖视画法。
《机械制图教案》第一章28讲剖视图
第二十八讲§6—3 剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点：1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点：1、局部剖视图的画法2、复合剖视图的画法教具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。
教学过程：一、复习旧课1、剖视图的形成。
2、视图的画法、标注。
3、画剖视图应注意的问题二、引入新课题为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。
这样，就产生了各种剖视图。
按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。
按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。
三、教学内容（一）剖视图的分类1、全剖视图（1）概念用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。
例如图6—8中的主视图和左视图均为全剖视图。
（2）应用全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。
（3）标注当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。
如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。

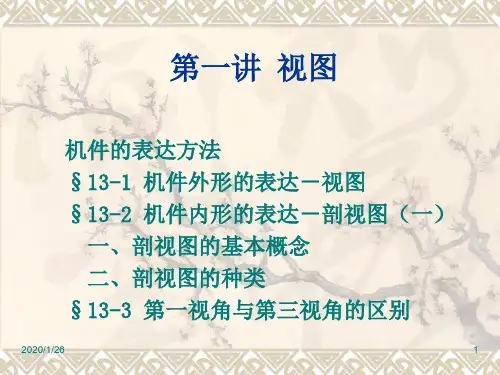

机械制图_视图与剖视图概念及种类
2020/1/26
13
二、剖视图的概念
假想用剖切面剖开 机件，将处在观察者与 剖切面之间的部分移去， 而将其余部分向投影面 投影所得到的图形称为 剖视图。
2020/1/26
14
剖视图与普通视图的比较
如图所示，原来不可见的 孔、槽都变成可见的了，与不 剖的视图相比，层次分明，清 晰易懂。
剖视图
普通视图
2020/1/26
左视图
后视图
4
主视图被确定之后，其他基本视图与主视图的配置 关系也随之确定，此时，可不标注视图名称。
2020/1/26
5
二、向视图
向视图是可以自由配置的视图。 在向视图的上方标注“”(“”为大写拉丁字母)；在
相应视图附近用箭头指明投射方向，并标注相同的字母。
2020/1/26
同一金属零件在 各个视图中的所有 剖面线，其倾斜方 向和间隔必须一致。
2020/1/26
19
（4）剖视图的标注
2020/1/26
剖视图的标注有三项基本内容：
（1）用剖切符号（线宽1.5b，长约 5~10毫米的粗实线）表示剖切平面的 位置。
（2）用箭头表示投影方向。
（3）在剖视图的上方用字母表示剖 视图的名称，在剖切符号的起、止及 转折处注上同样的字母。
2020/1/26
41
第三角画法的识别符号（如下图（b）所示）
2020/1/26
42
2020/1/26
43
2020/1/26
36
画局部剖视图应注意的问题：
（3） 当被剖切结构为回转体时，允许将该结构 的轴线作为局部剖视图与视图的分界线。
2020/1/26
37
画局部剖视图应注意的问题：
机械制图 剖视图
确定剖切位置：选择两个平行的剖切面通常位于物体的对称轴上 绘制剖切线：在剖切面上绘制剖切线剖切线应垂直于剖切面 绘制剖切面：在剖切线上绘制剖切面剖切面应与剖切线垂直 绘制剖视图：在剖切面上绘制剖视图剖视图应与剖切面平行 标注尺寸：在剖视图上标注尺寸尺寸应与剖切面平行 标注剖切符号：在剖视图上标注剖切符号剖切符号应与剖切面垂直
剖视图的绘制方法：选择合适的剖切位置画出剖切线标注剖切符号画出被剖开的部分其他部分 用虚线表示。
展示内部结构：剖视图可以清晰地展示机械设备的内部结构和工作原理。
便于理解：剖视图可以帮助读者更好地理解机械设备的工作原理和结构特点。
设计参考：剖视图可以作为设计人员设计机械设备时的参考帮助他们更好地理解和设 计机械设备。
剖视图的应用：剖视图在机械制图中的应用广泛如表达机械结构的内部结构、装配关系、运 动关系等与其他视图配合使用可以更清晰地表达机械结构的信息。
剖视图的实例分析
剖切位置：螺栓的中心线 剖视图类型：全剖视图 零件名称：螺栓
剖切方向：垂直于螺栓的中 心线
剖切符号：用粗实线表示
剖切后的视图：显示螺栓的内 部结构包括螺纹、螺纹孔等
装配体：由多 个零件组成的
整体
剖视图：展示 装配体内部结
构的视图
分析方法：根 据装配体的结 构特点选择合 适的剖切位置
和方向
实例：分析一个 由螺栓、螺母、 垫圈组成的装配 体的剖视图展示 其内部结构及装
配关系
管道系统的组成： 包括管道、阀门、 泵等
剖视图的绘制：选 择合适的剖切位置 绘制剖切线
剖视图的标注：标 注尺寸、材料、连 接方式等
教学工具：剖视图可以作为教学工具帮助学生更好地理解和掌握机械设备的结构和工 作原理。
画法几何及机械制图(第2版)课件：剖视图
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用 于表达孔、 槽等内部结 构不在同一 剖切平面内， 但又具有公 共回转轴线 的机件。
13
二、剖视图的种类
按机件被剖切的范围不同，剖视图可以分为：
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得 到的剖视图，称为全剖视图。
全剖视图主要用于外形简单、 内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射； 其他结构仍按原来位置投射。
外
左右对称
形 表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
外
左右对称
形 表
达
各画一半
不
全
A
A
机械制图-剖视图
剖视图
三、三种剖视图
第十章
图示摇杆臂的左右轴孔都需剖开表达，但又不宜作全剖或 半剖视图，故采用局部剖视图。
剖视图
三、三种剖视图
第十章
图示摇杆臂的左右轴孔都需剖开表达，但又不宜作全剖或 半剖视图，故采用局部剖视图。
剖视图
三、三种剖视图
第十章
图示摇杆臂的左右轴孔都需剖开表达，但又不宜作全剖或 半剖视图，故采用局部剖视图。
剖视图
三、三种剖视图
第十章
图示为前述盖的剖视图，根据其结构特点，同样也可将其 左视图画成半剖视图。
A－A
A
A
剖视图
三、三种剖视图
第十章
图示为前述盖的剖视图，根据其结构特点，同样也可将其 左视图画成半剖视图。
A－A
A
A
剖视图
三、三种剖视图
第十章
画半剖视图的注意事项：
1.半剖视图适用于内外形状都比较复杂、而且形体对称或 基本对称的机件，半剖视图和全剖视图的标注方法相同。
剖视图
三、三种剖视图
第十章
图示摇杆臂的左右轴孔都需剖开表达，但又不宜作全剖或 半剖视图，故采用局部剖视图。
以中心线为分界线
剖视图
三、三种剖视图
第十章
图示摇杆臂的左右轴孔都需剖开表达，但又不宜作全剖或 半剖视图，故采用局部剖视图。
以中心线为分界线
剖视图
三、三种剖视图
第十章
画局部剖视图的注意事项：
剖视图
三、三种剖视图
第十章
(二) 半剖视图
当机件具有对称面时，在垂直于对称面的投影面上投射所 得到的视图，以对称中心为界，一半画成剖视，一半画成视图， 即为半剖视图。
剖视图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用交线代 替波浪线
正确
错误
正确
剖视图
剖视图的种类
局部剖视图
上一页 下一页
波浪线不应画在其它图线的延长线上
画在轮廓线的延 长线位置
错误
剖视图
剖视图的种类
正确
局部剖视图
上一页 下一页
剖视图
上一页 下一页
剖视部分与视图部分 用波浪线分界
虚拟 局部剖 （不对称机件）
剖视部分与视图部分 用波浪线分界
剖切位置明显的局部剖视图，一般都省略剖视图的标注。
剖视图
剖视图的种类
局部剖视图
上一页 下一页
局部剖应用范围（2）
机件上需表达局部内形，但不必或不宜采用全剖视。
虚拟 局部剖 （不必不宜全剖）
ቤተ መጻሕፍቲ ባይዱ
剖视图
剖视图的种类
局部剖视图中断裂边界（波浪线）画法注意事项
波浪线表示断裂边界的投影，只能画在机件的实体上（剖切面 与观察者之间的通孔、槽结构处不应画波浪线，波浪线也不应超 过机件的外形轮廓线）
孔处无断裂轮廓
超出机体
剖视图
错误
剖视图的种类
正确
局部剖视图
上一页 下一页
波浪线不要和图样上其它图线重合
与面的投影 线重合
机械制图
MECHANICAL DRAWING
局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为 局部剖视图。
局部剖视图的剖切位置及剖切范围可根据机件的 结构形状灵活选定，所以它应用广泛。
剖视图
剖视图的种类
上一页 下一页
局部剖应用范围（1）
不对称的机件内外形状都较复杂，既要表达外形，又要表达 内形时。
局部剖视图
上一页 下一页
局部剖应用范围（3）
对称机件的内外形轮廓线和对称中心线重合，不宜采用半剖 视图时。
内轮廓线与 中心线重合
虚拟 局部剖 （不宜半剖）
剖视图
错误
剖视图的种类
正确
局部剖视图
上一页 下一页
例：局部剖视图举例
投影方向 投影方向
虚拟 局部剖 （举例）
剖视图
剖视图的种类
局部剖视图
上一页 下一页
