汽轮机运行一般控制参数
汽轮机参数
三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号 C12-3.43/0.981型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2）MPa（a）-0.3最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5）℃-15最高445℃（可长期连续运行）额定进汽量 87t/h最大进汽量 127t/h（可长期连续运行）额定抽汽量 50t/h最大抽汽量 80t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃额定功率 12 MW汽轮机铭牌功率 12 MW最大功率 15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速 3000r／min汽轮机一发电机轴系临界转速 1735r／min汽轮机单个转子的临界转速 1470r／min汽轮机轴承座允许最大振动 0.03mm（双振幅值）过临界转速时轴承座允许最大振动 0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台） 750mm汽轮机本体总重 57t汽轮机上半总重（连同隔板上半等） 15t汽轮机下半重（包括隔板下半等） 19t汽轮机转子总重 7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW抽凝式汽轮发电机组的实际运行工况：型式抽汽凝汽式汽轮机）MPa（a）主汽门前蒸汽压力额定3.43（+0.2-0.3最高3.63MPa（a）（可长期连续运行））℃主汽门前蒸汽温度额定435（+5-15最高445℃（可长期连续运行）额定进汽量 71t/h最大进汽量 83t/h（可长期连续运行）额定抽汽量 35t/h最大抽汽量 45t/h额定抽汽压力 0.981MPa（G）抽汽压力范围 0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围 250～330℃四、发电机技术规范（一）发电机参数型号 QFW-15-2A额定功率15MW额定功率因数 0.8额定电压10.5kV额定转速 3000r/min频率 50Hz相数 3极数 2定子线圈接法 Y效率不低于 97％短路比 0.48顶值电压 1.8 倍额定励磁电压电压响应比 1 倍额定励磁电压／秒允许强励持续时间 10 s定、转子线圈绝缘等级／使用等级 F级／ F级空冷器进水量 100t／h交流无刷励磁机型号 TFLW80-3000A功率 80 kW直流输出电压 250V直流输出电流 320A接法 Y相数 3频率 150 Hz功率因数 0.95每臂并联支路数 1个整流方式三相全波整流二极管参数 250A／1200V永磁副励磁机型号 TFY2.85-3000 C 容量 2.85kVA额定电压 190V额定电流 15A频率 400Hz相数单相功率因数 0.93.1干熄焦锅炉技术参数3.1.1 干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2 干熄焦锅炉循环系统详见系统图3.1.3 锅炉入口烟气量：～210,000 Nm3/h 980℃(最大)～190,000 Nm3/h 960℃(正常) 3.1.4锅炉入口烟气温度： 900～980℃3.1.5 锅炉出口烟气温度： 160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2锅炉入口含尘浓度：～10g/Nm33.1.7锅炉额定蒸发量：（红焦处理量140t/h） 83t/h（红焦处理量125t/h） 72.5t/h3.1.8汽包工作压力： 5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度： 450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数:锅炉额定蒸发量：（红焦处理量140t/h） 83t/h正常蒸发量：（红焦处理量125t/h） 72.5t/h主蒸汽压力(二次过热器出口)： 4.5MPa（G）（锅炉出口主蒸汽调节阀后)： 4.2±0.2 MPa（G）过热器出口蒸汽温度： 450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M2。
汽轮机主要性能指标及控制措施
汽轮机主要性能指标及控制措施一、汽轮机热耗率(kJ/kWh)1可能存在问题的原因1.1汽轮机通流部分效率低1.1.1汽轮机高、中、低压缸效率低。
1.1.2汽轮机高压配汽机构的节流损失大。
1.2蒸汽初参数低。
1.3蒸汽终参数高。
1.4再热循环热效率低，再热蒸汽温度低，再热器减温水量大。
1.5给水回热循环效率低，给水温度低。
1.6凝汽器真空差。
1.7汽水系统（疏放水、旁路系统）严密性差。
1.8机组辅汽量过大。
……2解决问题的措施2.1提高蒸汽初参数的措施。
2.2提高再热蒸汽温度，尽量减少再热器减温水量。
2.3提高凝汽器真空。
2.4提高给水温度。
2.5达到规定负荷后，及时调整调节阀运行方式，减少阀门节流损失。
2.6合理、经济地调整机组抽汽供辅汽量。
2.7保持热力系统严密性，及时消除减温水阀门、疏放水系统、旁路系统等内漏问题。
2.8合理调整高压调节阀的重叠度。
2.9结合机组检修对汽轮机通流部件进行了除垢、调整动静间隙。
2.10进行汽轮机通流部分改造。
……二、凝汽器真空度(%)1可能存在问题的原因1.1真空严密性差1.1.1低压缸轴封间隙大，轴封供汽压力低。
1.1.2多级水封及单级水封的影响。
1.1.3汽轮机及给水泵汽轮机负压系统漏空气。
1.1.4凝汽器喉部膨胀节破损。
1.2凝汽器冷却水管换热效果差1.2.1胶球投入率和收球率的影响。
1.2.2凝汽器冷却水水质差，水管结垢。
1.3循环水进水温度及进水量影响。
1.4射水抽气器或真空泵系统存在缺陷。
1.5射水池或真空泵冷却器水温高，致使抽真空效果差。
1.6凝汽器水位高。
……2解决问题的措施2.1运行措施2.1.1调整和控制低压轴封压力在规定范围内。
2.1.2定期对真空系统进行查漏，及时分析解决。
2.1.3合理调整多级水封及单级水封水量，防止水封不良造成漏空。
2.1.4加强对胶球清洗装置的管理，提高胶球系统的投入率和收球率。
2.1.5定期对循环冷却水加药，对循环水泵进水滤网或水塔滤网进行巡查和清除杂物，防止凝汽器冷却水管结垢、堵塞。
汽轮机参数
三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5-15）℃最高445℃（可长期连续运行）额定进汽量87t/h最大进汽量127t/h（可长期连续运行）额定抽汽量50t/h最大抽汽量80t/h额定抽汽压力0.981MPa（G）抽汽压力范围0.785～1.275MPa（G）额定抽汽温度317.2 ℃抽汽温度范围250～330℃额定功率12 MW汽轮机铭牌功率12 MW最大功率15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速3000r／min汽轮机一发电机轴系临界转速1735r／min汽轮机单个转子的临界转速1470r／min汽轮机轴承座允许最大振动0.03mm（双振幅值）过临界转速时轴承座允许最大振动0.10mm（双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台）750mm汽轮机本体总重57t汽轮机上半总重（连同隔板上半等）15t汽轮机下半重（包括隔板下半等）19t汽轮机转子总重7.83t汽轮机本体最大尺寸（长×宽×高）mm 6021×3590×3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h；额定抽汽量45 t/h；无高加、除氧器回热抽汽；循环水温度≤33℃。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW抽凝式汽轮发电机组的实际运行工况：型式主汽门前蒸汽压力主汽门前蒸汽温度额定进汽量71t/h最大进汽量83t/h额定抽汽量35t/h最大抽汽量45t/h额定抽汽压力0.981MPa抽汽压力范围0.785额定抽汽温度抽汽温度范围250四、发电机技术规范（一）发电机参数型号QFW-15-2A额定功率额定功率因数0.8额定电压额定转速3000r/min频率50Hz相数3极数2定子线圈接法Y 效率短路比0.48抽汽凝汽式汽轮机额定3.43（+0.2-0.3）MPa（a）最高3.63MPa（a）（可长期连续运行）额定435（+5-15）℃最高445℃（可长期连续运行）（可长期连续运行）（G）～1.275MPa（G）317.2 ℃～330℃15MW10.5kV不低于97％顶值电压1.8倍额定励磁电压电压响应比1倍额定励磁电压／秒允许强励持续时间10 s定、转子线圈绝缘等级／使用等级F级／F级空冷器进水量100t／h交流无刷励磁机型号TFLW80-3000A功率80 kW直流输出电压250V直流输出电流320A接法Y相数3频率150 Hz功率因数0.95每臂xx支路数1个整流方式三相全波整流二极管参数250A／1200V永磁副励磁机型号TFY2.85-3000 C容量2.85kVA额定电压190V额定电流15A频率400Hz相数单相功率因数0.93.1干熄焦锅炉技术参数3.1.1干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2干熄焦锅炉循环系统详见系统图3.1.3锅炉xx烟气量：～210,000 Nm/h 980℃(最大)～190,000 Nm/h 960℃(正常)3.1.4锅炉入口烟气温度：900～980℃333.1.5锅炉出口烟气温度：160～180℃3.1.6循环气体成分见下表（供参考）：循环气体成分表2成分％CO0.4H20.2CO214O203N273.4H2O 12锅炉xx含尘浓度：～10g/Nm3.1.7锅炉额定蒸发量：（红焦处理量140t/h）83t/h（红焦处理量125t/h）72.5t/h3.1.8汽包工作压力：5.0MPa（G）3.1.9主蒸汽压力(二次过热器出口)：4.5 MPa（G）(锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）3.1.10过热器出口蒸汽温度：450±10℃锅炉出口参数在需方满足前提条件下，达到工况点对应参数: 锅炉额定蒸发量：（红焦处理量140t/h）83t/h正常蒸发量：（红焦处理量125t/h）72.5t/h主蒸汽压力(二次过热器出口)：4.5MPa（G）（锅炉出口主蒸汽调节阀后)：4.2±0.2 MPa（G）过热器出口蒸汽温度：450±10℃锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25℃时，锅炉的炉墙外表温度不超过50℃，当环境温度大于25℃时，锅炉的炉墙外表温度不超过环境温度25℃，散热量不超过290W/M。

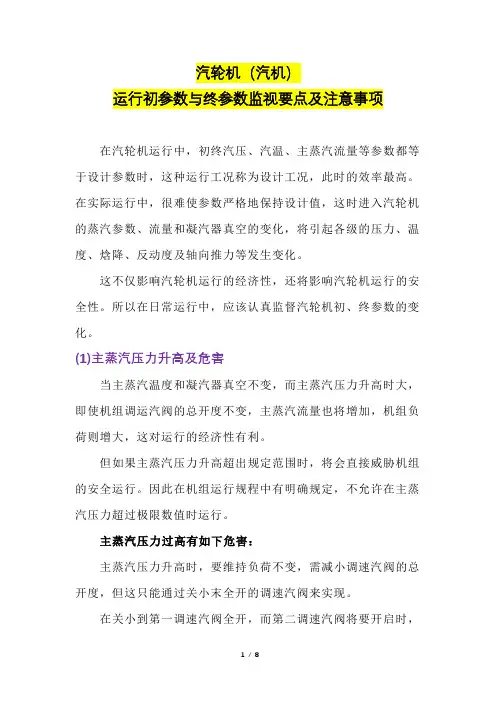

汽轮机(汽机)运行初参数与终参数监视要点及注意事项
汽轮机（汽机）运行初参数与终参数监视要点及注意事项在汽轮机运行中，初终汽压、汽温、主蒸汽流量等参数都等于设计参数时，这种运行工况称为设计工况，此时的效率最高。
在实际运行中，很难使参数严格地保持设计值，这时进入汽轮机的蒸汽参数、流量和凝汽器真空的变化，将引起各级的压力、温度、焓降、反动度及轴向推力等发生变化。
这不仅影响汽轮机运行的经济性，还将影响汽轮机运行的安全性。
所以在日常运行中，应该认真监督汽轮机初、终参数的变化。
(1)主蒸汽压力升高及危害当主蒸汽温度和凝汽器真空不变，而主蒸汽压力升高时大，即使机组调运汽阀的总开度不变，主蒸汽流量也将增加，机组负荷则增大，这对运行的经济性有利。
但如果主蒸汽压力升高超出规定范围时，将会直接威胁机组的安全运行。
因此在机组运行规程中有明确规定，不允许在主蒸汽压力超过极限数值时运行。
主蒸汽压力过高有如下危害：主蒸汽压力升高时，要维持负荷不变，需减小调速汽阀的总开度，但这只能通过关小末全开的调速汽阀来实现。
在关小到第一调速汽阀全开，而第二调速汽阀将要开启时，蒸汽在调节级的焓降最大，会引起调节级动叶片过负荷，甚至可能被损伤。
未级叶片可能过负荷。
主蒸汽压力升高后，由于蒸汽比容减小，即使调速汽阀开度不变，主蒸汽流量也要增加，再加上蒸汽的总焓降增大，将使末级叶片过负荷，所以，这时要注意控制机组负荷。
主蒸汽温度不变，只是主蒸汽压力升高，将使末几级的蒸汽湿度变大，机组末几级的动叶片被水滴体刷加重。
承压部件和紧固部件的内应力会加大。
主蒸汽压力升高后，主蒸汽管道、自动主汽阀及调速汽阀室、汽缸、法兰、螺栓等部件的内应力都将增加，这会缩短其使用寿命，甚至造成这些部件变形或受到损伤。
由于主蒸汽压力升高会带来许多危害，所以当主蒸汽压力超过允许的变化范围时，不允许在此压力下继续运行。
若主蒸汽压力超过规定值，应及时联系锅炉值班员，使它尽快恢复到正常范围;当锅炉调整无效时，应利用电动主闸阀节流降压。
汽轮机的运行参数调节说明书
汽轮机的运行参数调节说明书第一节：概述汽轮机是一种基于空气动力学原理的热动力发电设备，其重要的组成部分之一是调节系统。
调节系统能够实现对汽轮机的运行参数进行有效的调控，使其能够在不同的负载条件下保持稳定、高效的运行。
本说明书的目的是介绍汽轮机的运行参数调节相关的知识，帮助使用者了解调控系统的重要性，以及如何正确地操作和维护汽轮机调节系统。
第二节：调节系统的结构和原理汽轮机调控系统主要由控制器、电液执行机构和调速阀三个部分组成。
其中，控制器通过测量发电机转速、负载电流和调节器的开度等参数，来判断汽轮机的负载变化。
然后，它根据这些参数计算出负载需求的相应值，并通过电液执行机构调整调速阀的开度来实现负载的控制。
调速阀的位置可以通过电动油泵或液压泵进行控制，从而控制汽轮机的负载。
第三节：调节系统的性能要求调节系统在实际运行中，需要满足高精度、高可靠性、高稳定性和高响应速度等多个方面的要求。
其中，高精度要求系统能够保持较高的调控精度；高可靠性要求系统具有较强的抗干扰能力，能够克服环境变化和机械损耗等因素对系统的影响；高稳定性要求系统能够在长时间运行条件下保持稳定状态；高响应速度要求调节系统能够快速响应负载变化，并及时调整汽轮机的负载状态。
第四节：调节系统的操作和维护调节系统的操作和维护是确保汽轮机正常运行的关键环节。
在操作方面，首先需要对调节系统的结构和原理进行了解，并掌握相关的操作流程。
其次，需要定期对汽轮机进行巡检和维护，并及时处理出现的故障。
对于常见的故障，使用者可以参考遥控系统、自动调节系统或者人机接口操作系统等相关手册进行故障排除，确保调节系统的正常运行。
第五节：总结汽轮机调节系统是汽轮机的重要组成部分之一，能够对汽轮机的运行参数进行精确、高效的调控。
在实际使用过程中，正确地操作和维护调节系统是非常重要的，可以确保汽轮机的正常运行和延长使用寿命。
本说明书介绍了汽轮机调节系统的相关知识，以期对使用者的工作有所帮助。

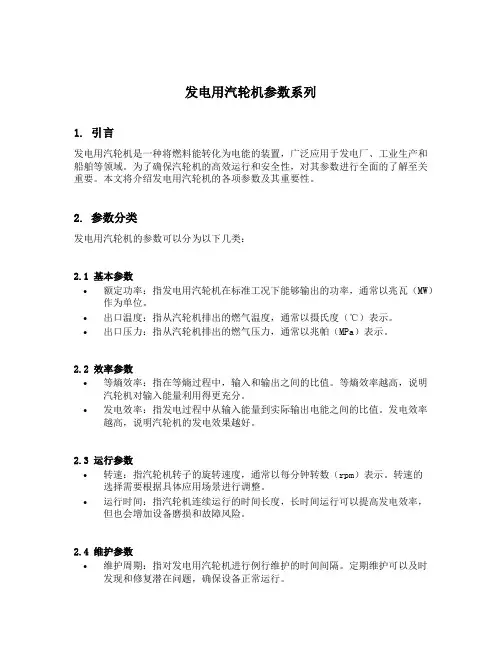

发电用汽轮机参数系列
发电用汽轮机参数系列1. 引言发电用汽轮机是一种将燃料能转化为电能的装置，广泛应用于发电厂、工业生产和船舶等领域。
为了确保汽轮机的高效运行和安全性，对其参数进行全面的了解至关重要。
本文将介绍发电用汽轮机的各项参数及其重要性。
2. 参数分类发电用汽轮机的参数可以分为以下几类：2.1 基本参数•额定功率：指发电用汽轮机在标准工况下能够输出的功率，通常以兆瓦（MW）作为单位。
•出口温度：指从汽轮机排出的燃气温度，通常以摄氏度（℃）表示。
•出口压力：指从汽轮机排出的燃气压力，通常以兆帕（MPa）表示。
2.2 效率参数•等熵效率：指在等熵过程中，输入和输出之间的比值。
等熵效率越高，说明汽轮机对输入能量利用得更充分。
•发电效率：指发电过程中从输入能量到实际输出电能之间的比值。
发电效率越高，说明汽轮机的发电效果越好。
2.3 运行参数•转速：指汽轮机转子的旋转速度，通常以每分钟转数（rpm）表示。
转速的选择需要根据具体应用场景进行调整。
•运行时间：指汽轮机连续运行的时间长度，长时间运行可以提高发电效率，但也会增加设备磨损和故障风险。
2.4 维护参数•维护周期：指对发电用汽轮机进行例行维护的时间间隔。
定期维护可以及时发现和修复潜在问题，确保设备正常运行。
•维护成本：指对发电用汽轮机进行维护所需投入的人力、物力和财力资源。
3. 参数重要性发电用汽轮机的参数对其性能和可靠性有着重要影响。
以下是一些参数的重要性解释：3.1 额定功率额定功率是衡量一台发电用汽轮机能否满足实际需求的关键参数。
如果额定功率过低，则无法满足负荷需求；而额定功率过高，则会导致设备浪费和不必要的成本。
3.2 等熵效率等熵效率是衡量汽轮机能否高效利用输入能量的重要指标。
高等熵效率意味着更少的能量损失，从而提高发电效率和降低运行成本。
3.3 转速转速对汽轮机的性能和安全性都有着重要影响。
过高或过低的转速都可能导致设备故障、振动增加或电网不稳定。
3.4 维护周期维护周期决定了对汽轮机进行例行维护的频率。
洛阳汽轮机参数
洛阳汽轮机参数洛阳汽轮机是中国的一家知名汽轮机制造商，其产品广泛应用于电力、化工、石油等领域。
本文将介绍洛阳汽轮机的主要参数，以便更好地了解其产品特点和技术实力。
洛阳汽轮机的主要产品包括各种型号的汽轮机，如单缸汽轮机、双缸汽轮机、多缸汽轮机等。
这些汽轮机的参数也各不相同，但它们都具有高效、低耗、安全可靠等优点。
汽轮机的转速和功率是衡量汽轮机性能的重要参数。
洛阳汽轮机的转速范围从1500转到3600转不等，功率范围从1000千瓦到5000千瓦不等。
这些参数表明，洛阳汽轮机能够满足不同领域的需求，如电力、化工、石油等。
汽轮机的效率和排放是评价汽轮机性能的重要指标。
洛阳汽轮机采用了先进的技术和工艺，使得其效率和排放都达到了国内领先水平。
例如，洛阳汽轮机的排放量远低于国家标准，能够有效地减少对环境的影响。
汽轮机的控制系统是保证汽轮机安全可靠运行的关键。
洛阳汽轮机采用了先进的控制系统，如PLC、DCS等，能够实现对汽轮机的全面监控和控制，确保其稳定运行。
通过对洛阳汽轮机参数的介绍，我们可以看出，其产品具有高效、低耗、安全可靠等优点，能够满足不同领域的需求。
洛阳汽轮机还采用了先进的技术和工艺，使得其效率和排放都达到了国内领先水平。
这些参数表明，洛阳汽轮机具有强大的技术实力和创新能力，是中国汽轮机制造业的重要力量。
汽轮机是现代能源产业的重要设备，其性能直接影响到整个发电系统的效率和稳定性。
而汽轮机的叶片部分又是汽轮机的核心部件，直接影响着汽轮机的性能和可靠性。
随着科技的发展，参数化设计技术逐渐成为了优化汽轮机叶片设计的重要手段。
本文将深入探讨汽轮机叶片参数化设计的关键技术。
参数化设计是一种通过调整设计参数来优化设计方案的方法，汽轮机叶片的参数化设计就是通过这种方式来优化叶片的性能和可靠性。
在理论方面，汽轮机叶片参数化设计需要依托于先进的计算流体力学（CFD）和计算机辅助设计（CAD）技术。
计算流体力学可以模拟和分析叶片中的流体流动情况，帮助设计师理解叶片的工作原理，进而优化叶片的设计。
高温高压汽轮机参数
高温高压汽轮机参数高温高压汽轮机参数一、引言高温高压汽轮机是目前广泛应用于发电、航空航天等领域的一种重要设备。
其参数的选择和优化对于提高发电效率、降低能源消耗以及确保设备安全运行具有重要意义。
本文将从蒸汽参数、温差效率、汽轮机效率等方面进行探讨，旨在为高温高压汽轮机的设计和运行提供一定的参考和指导。
二、蒸汽参数的选择1. 主蒸汽温度：高温高压汽轮机的主蒸汽温度通常较高，一般在500-600摄氏度。
选取适当的主蒸汽温度可以在增加蒸汽进入高压缸的能量的同时，减少蒸汽的超热度，提高汽轮机效率。
2. 主蒸汽压力：高温高压汽轮机的主蒸汽压力通常较高，一般在150-300兆帕。
适当提高主蒸汽压力可以减小汽轮机的体积，降低成本。
然而，过高的主蒸汽压力会增加设备的技术要求和安全风险。
3. 排气蒸汽压力：高温高压汽轮机的排气蒸汽压力通常较低，一般在5-20兆帕。
适当降低排气蒸汽压力可以提高汽轮机的热效率和总效率，减少能源的浪费。
三、温差效率的优化温差效率是指汽轮机从主蒸汽进入高压缸到蒸汽排出低压缸的热效率。
温差效率的优化是提高汽轮机效率的重要手段。
1. 增加主蒸汽温度：提高主蒸汽温度可以增加温差效率，但需要考虑到材料强度、腐蚀和磨损等问题。
2. 减小蒸汽超热度：减小蒸汽超热度可以提高温差效率，但需要合理设计汽轮机内部蒸汽流动的路径和结构，以降低蒸汽超热度的损失。
3. 降低排气蒸汽压力：降低排气蒸汽压力可以提高温差效率，但需要考虑到低压缸工作的可靠性和稳定性。
四、汽轮机效率的提高汽轮机效率是指汽轮机实际输出功率与理论输出功率之比，是衡量汽轮机性能的重要指标。
1.提高燃烧效率：汽轮机的燃烧效率对整机效率具有重要影响，可以通过改进燃烧系统、提高燃料的燃烧效率和燃料的低热值来提高燃烧效率。
2. 减小内部损失：汽轮机内部的摩擦损失、漏风损失等因素会降低汽轮机效率。
通过采用优化的叶片设计、改善润滑和密封系统等方法可以减小内部损失。
汽轮机参数
三、汽轮机主要技术规范（一）汽轮机铭牌主要技术参数汽轮机型号型式抽汽凝汽式汽轮机主汽门前蒸汽压力额定 3.43（+0.2-0.3）MPa（a）最高 3.63MPa（a）（可长期连续运行）主汽门前蒸汽温度额定435（+5-15） C最高445 C（可长期连续运行）额定进汽量87t/h最大进汽量 1 27t/h （可长期连续运行）额定抽汽量50t/h最大抽汽量80t/h额定抽汽压力0.981MPa（G）抽汽压力范围0.785〜1.275MPa（ G）额定抽汽温度317.2 C抽汽温度范围250〜330C额定功率12 MW汽轮机铭牌功率12 MW最大功率15 MW汽轮机转向（机头向机尾看）顺时针方向汽轮机额定转速3000r／min汽轮机一发电机轴系临界转速1735r／min汽轮机单个转子的临界转速1470r／min汽轮机轴承座允许最大振动0.03mm （双振幅值）过临界转速时轴承座允许最大振动0.10mm （双振幅值）允许电频率变化范围50±0.5Hz汽轮机中心高（距运转平台）750mm汽轮机本体总重57t汽轮机上半总重（连同隔板上半等）15t汽轮机下半重（包括隔板下半等）19t汽轮机转子总重7.83t汽轮机本体最大尺寸（长＞宽滴）mm 6021 x 3590X 3635（二）汽轮机技术要求；本汽轮机实际运行条件：进汽量为72 t/h，最大进汽量83 t/h ;额定抽汽量45 t/h ;无高加、除氧器回热抽汽；循环水温度＜3K。
锅炉正常运行时，保证C12机组纯凝工况下发电量能达到12MW并长期稳定运行。
并考虑两台锅炉运行时，其中一台汽机故障时另一台汽机在保证供汽条件下，抽凝状态运行能达到15MW。
12MW 抽凝式汽轮发电机组的实际运行工况：型式主汽门前蒸汽压力主汽门前蒸汽温度额定进汽量71t/h 最大进汽量83t/h 额定抽汽量35t/h 最大抽汽量45t/h 额定抽汽压力0.981MPa 抽汽压力范围0.785 额定抽汽温度抽汽温度范围250 四、发电机技术规范（一）发电机参数型号QFW-15-2A 额定功率额定功率因数0.8 额定电压额定转速3000r/min 频率50Hz相数3极数2定子线圈接法Y 效率短路比0.48 抽汽凝汽式汽轮机额定 3.43（+0.2-0.3）MPa（a）最高 3.63MPa（a）（可长期连续运行）额定435（+5-15） C最高445 C（可长期连续运行）（可长期连续运行）（G）〜1.275MPa （G）317.2 C〜330C15MW10.5kV不低于97％顶值电压 1.8 倍额定励磁电压电压响应比 1 倍额定励磁电压／秒允许强励持续时间10 s定、转子线圈绝缘等级／使用等级空冷器进水量100t／h交流无刷励磁机TFLW80-3000A功率80 kW直流输出电压250V直流输出电流320A接法相数3频率150 Hz功率因数0.95每臂XX支路数1个整流方式三相全波整流二极管参数250A／ 1 200V 永磁副励磁机TFY2.85-3000 C 容量 2.85kVA额定电压190V额定电流15A频率400Hz相数单相功率因数0.93.1 干熄焦锅炉技术参数3.1.1 干熄焦锅炉型式：单汽包自然循环型室外式干熄焦锅炉3.1.2 干熄焦锅炉循环系统详见系统图3.1.3锅炉xx烟气量：〜210,000 Nm/h 980 C （最大）〜190,000 Nm/h 960 C （正常）3.1.4锅炉入口烟气温度：900〜980 C333.1.5锅炉出口烟气温度：160〜180C3. 1 .6循环气体成分见下表（供参考）：循环气体成分表2成分％CO0.4H20.2CO214O203N273.4H2O 12锅炉xx 含尘浓度：〜10g/Nm3.1.7 锅炉额定蒸发量：（红焦处理量140t/h ）83t/h（红焦处理量125t/h ）72.5t/h3.1.8 汽包工作压力：5.0MPa（G）3.1 .9主蒸汽压力（二次过热器出口）：4.5 MPa（G）（锅炉出口主蒸汽调节阀后）：4.2 ±0.2 MP（aG）3.1.10过热器出口蒸汽温度：450 士10锅炉出口参数在需方满足前提条件下，达到工况点对应参数锅炉额定蒸发量：（红焦处理量140t/h ）83t/h 正常蒸发量：（红焦处理量125t/h）72.5t/h主蒸汽压力（二次过热器出口）： 4.5MPa（G）（锅炉出口主蒸汽调节阀后）： 4.2士0.2 MP（a G）过热器出口蒸汽温度：450士100 锅炉外表面温度：锅炉设备在正常运行条件下，当环境温度为25C时，锅炉的炉墙外表温度不超过50 C，当环境温度大于25 C时，锅炉的炉墙外表温度不超过环境温度25 C，散热量不超过290W/M。
300MW级汽轮机运行导则[1]简版修正
300MW级汽轮机运行导则[1]1. 导言本文档旨在对300MW级汽轮机的运行进行指导，确保其正常、安全、高效地运行。
汽轮机作为电力工业中的核心设备之一，它的运行对整个电厂的稳定供电至关重要。
2. 运行目标确保汽轮机的可靠运行，提高电厂的可用率；保障汽轮机设备的安全运行，避免事故发生；提高汽轮机的能效，降低能耗，减少排放。
3. 运行策略3.1 运行计划制定根据电厂的负荷需求和调度要求，制定汽轮机的运行计划，并及时进行调整。
运行计划包括机组开机计划、停机计划、负荷调整计划等。
3.2 运行参数控制合理控制汽轮机运行参数，包括锅炉给水温度、汽轮机进汽温度、高压缸排汽温度等。
根据负荷需求，调整汽轮机的主参数，确保其在合适的工况下运行。
3.3 运行监测与诊断建立健全的运行监测系统，对汽轮机的运行状态进行实时监测和诊断。
及时发现问题，采取相应措施，确保机组的安全稳定运行。
3.4 检修与维护定期对汽轮机进行检修与维护，保障其设备正常运行。
检修包括日常巡检、定期检修和大修等。
根据检修情况制定维护计划，确保设备的良好状态。
4. 运行安全4.1 安全控制严格执行安全操作规程，确保运行过程安全可控。
加强安全意识教育，提高员工的安全意识和操作技能。
4.2 应急预案制定完善的应急预案，包括各种突发事件的处置办法和应急演练计划。
在发生事故或意外情况时，及时采取措施，减少损失。
5. 运行效率提升5.1 节能措施根据汽轮机的运行情况，采取有效的节能措施。
包括优化运行参数、改善热工流程、提高汽轮机的热效率等。
5.2 环保措施积极采取环保措施，降低汽轮机的排放。
包括控制燃烧过程的污染物排放、减少废气排放等。
6.本文档详细介绍了300MW级汽轮机的运行导则，从运行目标、运行策略、运行安全和运行效率提升等方面进行了阐述。
希望通过正确的运行指导，确保汽轮机设备的正常运行，提高电厂的运行效率，为稳定供电作出贡献。
[1] 参考文献：X。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽轮机运行一般控制参数
一、主蒸汽压力
正常为1.05～1.55MPa，我们现在控制在0.90 MPa以上就可以了。
低于允许变化的下限0.2MPa（表）时，应降低负荷。
二、主蒸汽温度
305+30℃；-20℃
蒸汽温度超出允许变化的上限5℃，运行30分钟后仍不能降低，应作为故障停机，全年运行累计不超过400小时。
低于允许变化下限5℃时，应降低负荷
低于280℃时解列发电机，低于270℃时停汽轮机。
电动隔离阀前蒸汽温度达到260℃以上时才允许冲转汽轮机。
三、轴承座振动
超过0.07mm跳机，在中速以下，汽轮机振动超过0.03mm时应立即停机，重投盘车；
四、凝汽器真空
正常为-0.090Mpa以上
机组负荷在40%额定负荷以上时，真空不低于-0.0867MPa（650mmHg）。
机组负荷在20%～40%额定负荷时，真空不低于-0.0800MPa（600mmHg）。
机组负荷在20%额定负荷以下时，真空不低于-0.0720MPa（540mmHg）。
降到0.06MPa（450mmHg）以下时紧急停机
五、热水井水位
一般在300mm到700mm之间，要注意假水位的判断，杜绝满水事故发生。
六、润滑油温油压
开启盘车装置提高油温到25℃以上，机组冲转暖机油温必须达到25℃，升速油温不低于在30℃，正常运行时油温必须在35--45℃（最佳范围是38--42℃）。
热机冲转前润滑油温不低于40℃。
润滑油压0.08~0.12MPa，调节油压正常。
轴瓦金属轴承回油温度超过65℃轴瓦金属温度超过85℃报警
轴承回油温度超过70℃或轴瓦金属温度超过100℃跳机
各轴承进油温度应保持在35～45℃范围内，温升一般不超过10～15℃；润滑油压应保持在0.08～0.12MPa（表）范围内。
停机降速过程中，应注意高压电动油泵是否自动投入运行，否则应手动起动油泵，维持润滑油压不低于0.055MPa （表）。
润滑油压降到0.03MPa时自动启动（电接点、在自动状态）供给轴承润滑。
主蒸汽压力
七、转速
起机冲转到500 r/min，冷机一般30分钟，热机5分钟左右。
1200分钟冷机90分钟，热机15～30分钟升速
正常运行时转速一般在2998～3002 r/min
电超速3270 r/min，机械超速3360r/min
八、发电机功率因数
正常范围滞后0.85~0.92，发电机定子电流不超过额定值。
九、油箱油位
正常范围-100至150mm，油箱现场玻璃油位计在红线范围内，开滤油机时特别注意油位变化
十、汽轮机动行中周波不应超过50±0.5Hz。
十、轴向位移
转子轴向位移超过0.6mm报警，1.0mm跳机
十一、行程
一线35mm～145mm 二线29mm～87mm
每次起机都要注意汽机起止位置，正常方可以冲转。
