水龙头及节水出水设备的制作方法

合集下载

节水小发明制作方法

节水小发明制作方法

节水小发明制作方法
节水小发明是指一些简单易行的小装置或方法,能够在日常生活中节省用水。

以下是两个常见的节水小发明制作方法:
1. 水龙头节水器:水龙头是家庭用水最常用的地方之一。

制作一个水龙头节水器非常简单,只需一根软管和一个节水器。

首先,将节水器连接到主水管上,确保水流经过节水器后再流出龙头。

然后,将软管插入节水器的接口中,另一端插入水龙头中,确保稳固密封。

这样,水流通过节水器时会受到阻力,从而减小流量,实现节水的效果。

2. 浴室节水器:浴室是家庭水耗量最大的地方之一,因此在浴室节省用水非常重要。

一个简单的浴室节水器是安装在淋浴头上的限流器。

制作方法很简单,只需要购买一个适合淋浴头的限流器,然后将它固定在淋浴头上即可。

限流器通过限制水流量来节省用水,每分钟淋浴的水量可从原来的10升降低至6升以内,实现节水效果。

这些节水小发明制作方法简单易行,只需几个简单的步骤即可制作完成。

它们不仅能够在日常生活中帮助我们节省用水,还能减少水资源的浪费,起到环保的作用。

手工龙头的制作方法

手工龙头的制作方法

手工龙头的制作方法介绍龙头作为水龙头的核心组成部分,起着控制水流的重要作用。

而手工制作龙头不仅可以增加创造乐趣,还可以根据个人需要定制龙头的形状和功能。

本文将介绍制作手工龙头的基本步骤和材料需求。

所需材料•纸板•铁丝•钳子•锉刀•螺母•橡皮垫制作步骤第一步:制作龙头身体首先,我们需要准备一张纸板,大小要能够容纳手指握住的大小。

然后,根据自己喜欢的形状,在纸板上画出龙头的轮廓。

接下来,使用剪刀将轮廓剪出来,并用锉刀修整边缘。

第二步:制作龙头喷嘴将一根细铁丝弯曲成喷嘴的形状,确保底部有一个连接点可以与龙头身体固定。

然后,用钳子将喷嘴固定在龙头身体的前端。

第三步:制作龙头的控制杆在龙头身体的顶部开两个小孔,然后将一根细铁丝剪成适当长度,并弯曲成控制杆的形状。

将控制杆的一端插入一个孔中,然后用钳子固定住。

再将另一端插入喷嘴的连接点,确保能够自由移动。

第四步:安装螺母和橡皮垫在控制杆上方的孔内,放入一个螺母和橡皮垫。

这样,在控制龙头流量时,橡皮垫可以起到密封作用,防止水流外漏。

第五步:固定龙头将制作好的龙头身体插入水管,并用螺母将其固定。

然后,用钳子轻轻拧紧,确保龙头牢固连接在水管上。

注意事项•制作龙头时要小心使用工具,避免受伤。

•在固定龙头时,不要过紧或过松,以免破坏水管。

•如果想要更好的龙头使用体验,可以在控制杆上涂上润滑油。

结论通过以上步骤,我们可以制作出一个简单的手工龙头。

这样的龙头不仅具备基本的水流控制功能,还可以根据个人喜好进行定制。

制作手工龙头的过程也是一种有趣的手工活动,可以锻炼我们的动手能力和创造力。

希望本文提供的信息对喜爱手工制作的朋友们有所帮助!。

水龙头生产工艺流程

水龙头生产工艺流程

水龙头生产工艺流程水龙头生产工艺流程水龙头作为人们日常生活中必不可少的一种用水工具,其生产工艺是一个复杂且精细的过程。

下面将介绍水龙头的生产工艺流程。

首先,水龙头的生产从原材料的准备开始。

常用的原材料有铜、不锈钢和塑料等。

在准备原材料时,需要对其进行严格的质量检查,确保其符合相关标准。

接下来是水龙头的模具制作。

根据设计图纸,制作水龙头的模具。

模具一般采用铝合金材料制作,经过切割、车削、磨削等工艺加工,最终得到水龙头外型和尺寸要求的模具。

完成模具制作后,就可以进行注塑成型了。

将经过预先加热的塑料颗粒放入注塑机中,通过注射器将熔化的塑料注入模具腔体中,进行冷却和固化。

在注塑成型过程中,需要控制好注塑机的温度、压力和注射速度,以确保塑料能够充分填充模具的各个部位。

注塑成型完成后,取出模具,进行去毛刺、修整和检查,确保注塑件的质量合格。

注塑成型后,需要对水龙头的金属部件进行加工。

铜管等金属材料经过锯切、车削等工艺加工,形成滑套、阀芯等零件。

然后通过铆接、焊接等方式将这些零件连接在一起,组成水龙头的主体结构。

在完成水龙头主体结构的组装后,还需要进行一系列的检测和调试。

对于水龙头的流量、水压等性能指标进行检测,并进行调整,确保水龙头的使用效果符合标准要求。

最后,还需要对水龙头进行表面处理。

水龙头的表面处理一般采用电镀工艺,常见的有镀铬、电镀金、电镀钛等。

通过电镀可以增加水龙头的防腐性能,同时也可以增加水龙头的外观质感。

整个水龙头生产的工艺流程就是如上所述。

每一道工艺环节都需要严格按照相关标准和要求操作,确保水龙头的质量和性能。

同时,还要进行质量检验和控制,以便确保水龙头产品在市场上有竞争力。

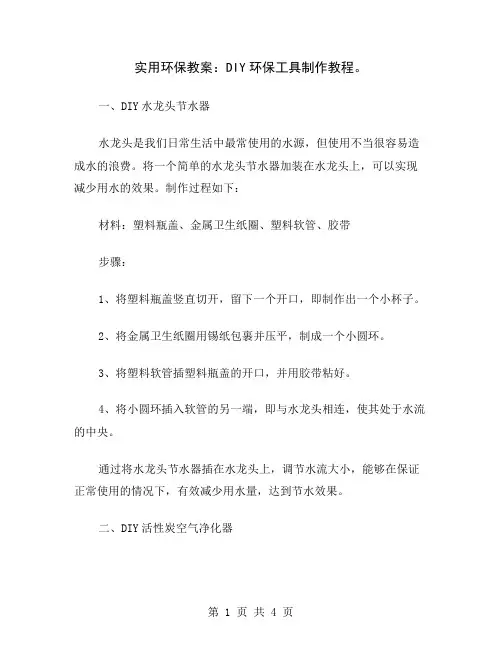

实用环保教案:DIY环保工具制作教程

实用环保教案:DIY环保工具制作教程

实用环保教案:DIY环保工具制作教程。

一、DIY水龙头节水器水龙头是我们日常生活中最常使用的水源,但使用不当很容易造成水的浪费。

将一个简单的水龙头节水器加装在水龙头上,可以实现减少用水的效果。

制作过程如下:材料:塑料瓶盖、金属卫生纸圈、塑料软管、胶带步骤:1、将塑料瓶盖竖直切开,留下一个开口,即制作出一个小杯子。

2、将金属卫生纸圈用锡纸包裹并压平,制成一个小圆环。

3、将塑料软管插塑料瓶盖的开口,并用胶带粘好。

4、将小圆环插入软管的另一端,即与水龙头相连,使其处于水流的中央。

通过将水龙头节水器插在水龙头上,调节水流大小,能够在保证正常使用的情况下,有效减少用水量,达到节水效果。

二、DIY活性炭空气净化器室内空气质量一直是人们非常关注的话题,而活性炭又是一种非常常见的过滤材料,可有效净化室内空气。

制作一个自制的活性炭空气净化器,既节约了购买昂贵的空气净化器的费用,又能体验到DIY 的乐趣。

制作方法如下:材料:空头瓶、天然活性炭、网口布、橡皮筋步骤:1、将空头瓶的底部剪掉。

2、将天然活性炭倒入瓶内,并用网口布将瓶口口封住。

3、用橡皮筋将布封口部分固定好,使其紧密且不松动。

将制作好的活性炭空气净化器放置在房间内,就能有效净化空气,达到我们期望的效果。

三、DIY可降解垃圾袋垃圾袋是我们日常生活中必不可少的用品,但一直以来也是造成环境污染的重要来源之一。

如果我们能够自制可降解的垃圾袋,既能把塑料垃圾减少到最低,又能让环境受到更少的伤害。

制作方法如下:材料:淀粉、玉米面、一次性手套、塑料袋步骤:1、将淀粉和玉米面按照10:1的比例混合均匀。

2、在混合物中加入冷水,搅拌成膏状。

3、将塑料袋剪成合适的大小,用刷子将混合物均匀涂抹在塑料袋内部。

4、将手套戴上,在塑料袋内部均匀涂抹膏状混合物。

5、晾干20至30分钟,即可拆掉手套,DIY可降解垃圾袋完成。

这样制作的可降解垃圾袋,可以在不二次污染的情况下,达到减少使用塑料袋的目的。

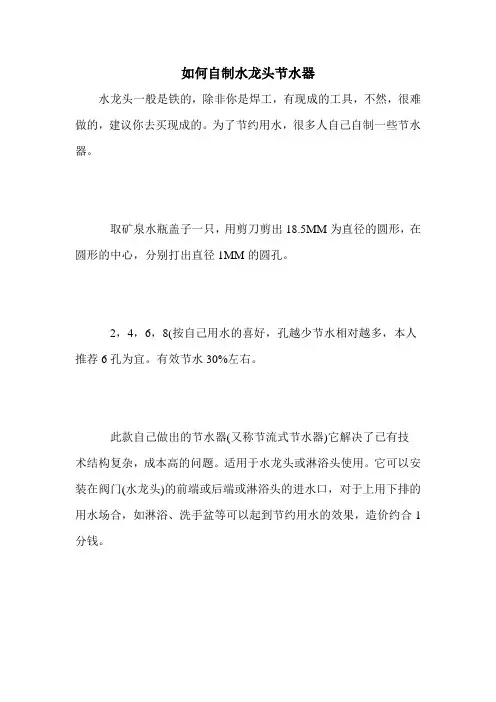

如何自制水龙头节水器

如何自制水龙头节水器

如何自制水龙头节水器水龙头一般是铁的,除非你是焊工,有现成的工具,不然,很难做的,建议你去买现成的。

为了节约用水,很多人自己自制一些节水器。

取矿泉水瓶盖子一只,用剪刀剪出18.5MM为直径的圆形,在圆形的中心,分别打出直径1MM的圆孔。

2,4,6,8(按自己用水的喜好,孔越少节水相对越多,本人推荐6孔为宜。

有效节水30%左右。

此款自己做出的节水器(又称节流式节水器)它解决了已有技术结构复杂,成本高的问题。

适用于水龙头或淋浴头使用。

它可以安装在阀门(水龙头)的前端或后端或淋浴头的进水口,对于上用下排的用水场合,如淋浴、洗手盆等可以起到节约用水的效果,造价约合1分钱。

还要从家庭做起,让家人了解到破坏水资源的危险,让他们也不破坏水资源。

还要让别人跟你一样保护水资源。

改变不良的用水习惯:洗漱、洗菜或洗车时请不要开着水龙头任清水长流,因为一分钟就会浪费10—18升水。

长流水并不比用盆接水洗得干净;一水多用。

洗菜、洗米的水可浇花;洗手和洗过衣服的水可留着擦地、冲厕所;及早维修滴漏的水龙头。

水龙头一分钟滴漏几滴水的话一年就会浪费上吨的水。

清洁剂是水污染的元凶之一请你在清洗餐具时尽量少用洗涤灵,因为大部分洗涤灵是化学产品。

有重厚油污的厨房用具可以用苏打粉加热水来清洗。

这些古老的办法看似过时陈旧,但它既有利于我们的身体健康,又有利于环境保护。

肥皂的原料来自于植物或动物脂肪,易于生物降解,对水的污染较小,比一般化学配方好得多。

用肥皂洗衣服,不仅会减少水污染,还会对你的健康有益。

不用含磷洗衣粉。

在家中用水要勤俭节约。

洗完菜的水不要倒掉,还可以用来浇水、浇花等。

还要让家长在工作单位上也节约用水。

不要以为工家的水就可以浪费了。

这是不正确节约水的表现。

也是不负责任的表现。

为了用水安全,我们应撑握些水污染安全小知识,同时还可以用厨房净水器将使用水过滤,这样更有利于健康用水。

手工小型饮水机的制作方法

手工小型饮水机的制作方法

手工小型饮水机的制作方法
制作手工小型饮水机的方法如下:
1. 准备材料:一个小型塑料桶、一个塑料水龙头、一个过滤器、一个电动泵、一根透明的软管、一块海绵、一把刀和一把螺丝刀。

2. 在塑料桶的一侧或底部位置用刀切割一个适合水龙头的孔,确保水龙头能正确安装。

3. 在塑料桶的顶部切割一个适合电动泵安装的孔,并将电动泵固定在孔上。

4. 将透明软管的一端与电动泵连接,另一端通过过滤器连接到塑料水龙头上。

5. 在塑料桶内的底部放置海绵,用来过滤水中的杂质。

6. 将塑料桶装满水,并打开电动泵开关,让水通过过滤器和海绵流出。

7. 等待一段时间以使水完全过滤,并确保从水龙头流出的水是干净的。

8. 将塑料桶放在需要供水的位置,打开水龙头即可使用手工小型饮水机。

请注意,在制作手工小型饮水机时,要确保所有连接都牢固并防止漏水。

另外,定期清洗过滤器和海绵以保持水质清洁。

节水小发明制作方法

节水小发明制作方法

节水小发明制作方法在当今社会,水资源的短缺问题日益严重,节约用水已经成为每个人都应该关注的话题。

为了更好地节约用水,我们可以通过一些小发明来改善现状。

本文将介绍一些节水小发明的制作方法,希望能够为大家提供一些灵感和启发。

首先,我们可以制作一个智能水龙头。

智能水龙头可以根据人们的需求,自动调节水流量和水温,避免浪费水资源。

制作智能水龙头的方法很简单,只需要一个传感器和一个微控制器,通过编程控制水龙头的开关和水流量即可。

这样一来,当人们离开水龙头时,水龙头会自动关闭,节约了大量的水资源。

其次,我们可以制作一个节水淋浴器。

传统的淋浴器往往水流量较大,容易造成浪费。

我们可以通过在淋浴器上安装一个节水装置来解决这个问题。

节水装置可以限制水流量,让水流更加均匀,既能够满足人们的洗浴需求,又能够节约用水。

制作节水淋浴器的方法也很简单,只需要一个节水装置和一些基本的工具,就可以轻松完成。

另外,我们还可以制作一个雨水收集桶。

雨水是一种宝贵的水资源,我们可以利用雨水来浇灌花园、清洗车辆等。

制作雨水收集桶的方法也很简单,只需要一个大桶和一根排水管,将排水管连接到屋顶的排水口,就可以将雨水收集起来,方便后续的利用。

最后,我们可以制作一个节水花洒。

传统的花洒往往水流量较大,容易造成浪费。

我们可以通过在花洒上安装一个节水装置来解决这个问题。

节水花洒可以限制水流量,让水流更加均匀,既能够满足浇花的需求,又能够节约用水。

制作节水花洒的方法也很简单,只需要一个节水装置和一些基本的工具,就可以轻松完成。

总之,通过一些小发明的制作,我们可以更好地节约用水,为保护水资源做出自己的贡献。

希望大家可以从中获得一些灵感,一起为节约用水贡献自己的力量。

让我们共同努力,为建设美丽家园而不懈奋斗!。

水龙头是怎么制造的?

水龙头是怎么制造的?

水龙头是怎么制造的?
每一位使用水龙头日常生活的人们都有必要了解其构造及制作历程,希望本文能够帮到你。

下面由我来为你详解水龙头是如何制造的。

一、材料筛选
首先,水龙头材料的筛选是非常重要的,它是水龙头的生命线。

由于水龙头的接触的直接物体为水,因此水龙头的材料也需选用耐水性好的,通常有铜泊、铸铁、不锈钢、铝合金等可供选择。

二、切割加工
加工后的水龙头来完成进行切割加工,这一步骤对最终水龙头尺寸及美观度有着决定性影响。

在切割时,先进行图纸核准,确保图纸与实际加工品能面兼容,接着利用水刀加工开米,保证尺寸、形状;最后安装弯头和接口,使水龙头得以拼装完成。

三、表面处理
水龙头表面处理包括油漆着色技术及其他热处理表面处理工艺,从而提升整体的耐腐蚀性。

通常,表面处理选用的技术有两种,一是水洗铜的技术方法,二是镀层工艺。

水洗铜的技术方法是将水龙头放入一个封闭加热装置中,采用一定方法加热至一定温度,使油层完全熔解
后然后进行清洗;镀膜工艺是将水龙头放入相应清洗炉,清洗后放入
高温镀金分解炉,起到去除杂质及表面均匀凝固等功能。

四、性能测试
最后一道工序是性能测试,此步骤相当重要。

从品质测试、工作性能
测试,到环境测试,目的是为了检测水龙头的性能和抗腐蚀性,查看
水龙头是否达标,进而出厂。

总结
水龙头是怎么制造的?经过一步步的工艺加工:材料筛选,切割加工,表面处理以及检测测试后终于完成,即可出厂销售。

本文虽然简介,
但有助于大家对水龙头的制作过程有一个个明确的认识。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图片简介:本技术介绍了一种水龙头及节水出水装置,水龙头包括水龙头本体、混水阀芯和出水转换阀芯,水龙头本体设有冷水回流通道,出水转换阀芯设有与混水阀芯的混合水出口连通的进水口、与冷水回流通道连通的第一出水口、与水龙头本体的出水端连通的第二出水口,以及第三出水口,该出水转换阀芯根据水温变化控制其进水口与第一出水口或第二出水口连通;出水转换阀芯设有控制其第三出水口开启与否的控制部件,在进水口与第一出水口连通状态,随着第三出水口开启,该第三出水口连通进水口和水龙头本体的出水端。

本技术利用冷水回流通道对连接在水龙头与热水水源之间的水管中残留的冷水进行引流,使用户免于手动收集残留冷水,并解决浪费水的问题。

技术要求1.一种水龙头,包括水龙头本体和混水阀芯,该混水阀芯装于所述水龙头本体中;其特征在于:还包括出水转换阀芯,该出水转换阀芯装于水龙头本体中;水龙头本体设有冷水回流通道,出水转换阀芯设有与混水阀芯的混合水出口连通的进水口、与冷水回流通道连通的第一出水口、与水龙头本体的出水端连通的第二出水口,以及第三出水口,该出水转换阀芯根据水温变化控制其进水口与第一出水口或第二出水口连通;出水转换阀芯设有控制其第三出水口开启与否的控制部件,在进水口与第一出水口连通状态,随着第三出水口开启,该第三出水口连通进水口和水龙头本体的出水端。

2.根据权利要求1所述的水龙头,其特征在于:所述水龙头本体的出水端处装有可被操作的出水嘴,该出水嘴与所述水龙头本体的出水端连通;所述控制部件位于水龙头本体中,并与出水嘴联动,以由出水嘴驱动。

3.根据权利要求2所述的水龙头,其特征在于:所述出水嘴可绕其轴线转动地连接于水龙头本体,所述控制部件为阀片,该阀片可绕其轴线转动,并通过一连杆与所述出水嘴同轴相接。

4.根据权利要求3所述的水龙头,其特征在于:所述出水嘴设有若干出水口,随着所述出水嘴带动所述阀片运动,所述若干出水口之一朝下;所述出水嘴内具有与水龙头本体固定的内套件,通过该内套件限制所述出水嘴不朝下的出水口出水。

5.根据权利要求1-4中任一项所述的水龙头,其特征在于:所述出水转换阀芯包括阀芯本体、活塞、记忆弹簧、弹性件和所述控制部件,阀芯本体装于所述龙头本体中,并设有所述进水口、第一出水口、第二出水口和第三出水口;活塞、记忆弹簧和弹性件装于阀芯本体中,且记忆弹簧抵在阀芯本体的进水口所在的一端与活塞之间,弹性件抵在阀芯本体的第二出水口所在的一端与活塞之间,通过活塞运动控制所述进水口与所述第一出水口或第二出水口连通;所述控制部件与阀芯本体连接。

6.根据权利要求5所述的水龙头,其特征在于:所述阀芯本体包括两端贯通的阀壳、第一端盖和第二端盖,第一端盖和第二端盖分别密封连接于阀壳的两端处,且第一端盖设有所述进水口,第二端盖设有所述第三出水口,阀壳侧壁设有所述第一出水口和第二出水口,所述活塞、记忆弹簧和弹性件装于阀壳中;阀壳外套设有至少一密封套件,通过该密封套件与所述水龙头本体密封连接;所述控制部件装于密封套件或第二端盖。

7.根据权利要求6所述的水龙头,其特征在于:所述活塞设有水流孔和导向孔,所述第二端盖设有导向杆和密封杆,导向杆穿过所述活塞的导向孔,对所述活塞的运动进行导向,密封杆短于导向杆,随着所述进水口与所述第一出水口或第二出水口连通,该密封杆开启或关闭所述活塞的水流孔。

8.根据权利要求2所述的水龙头,其特征在于:所述水龙头本体包括阀座和阀管,所述混水阀芯装于该阀座,该阀座设有连通所述混水阀芯的冷水进口的冷水进水口和连通所述混水阀芯的热水进口的热水进水口,以及连通所述冷水回流通道的冷水出水口;阀管一端与阀座密封连接,该阀管中设有混合水通道和所述冷水回流通道,所述出水转换阀芯装于阀管中,且其进水口通过混合水通道与所述混水阀芯的混合水出口连通;阀管另一端构成所述水龙头本体的出水端,并装有所述出水嘴。

9.根据权利要求1所述的水龙头,其特征在于:还包括自吸式混水阀,通过该自吸式混水阀将源自冷水水源的冷水与源自所述冷水回流通道的冷水汇流,并输出至所述混水阀芯。

10.一种节水出水装置,其特征在于:包括如权利要求1-8中任一项所述的水龙头,以及储水容器,该储水容器连通所述冷水回流通道。

11.根据权利要求10所述的节水出水装置,其特征在于:还包括自吸式混水阀,该自吸式混水阀的进水口接冷水水源,该自吸式混水阀的自吸口连通所述储水容器,该自吸式混水阀的出水口连通所述混水阀芯的冷水进口。

技术说明书一种水龙头及节水出水装置技术领域本技术涉及水龙头技术领域,特别是涉及一种水龙头及节水出水装置。

背景技术现有技术的不少水龙头装有混水阀,可以出热水、温水或冷水。

由于水龙头与热水水源距离一般较远,使得当需要使用热水或温水时,经常需要先将热水水源与水龙头之间的水管内的冷水排尽,并且,由于水龙头的热水、温水和冷水均从同一个出水口排出,使得用户使用热水或温水时,为了方便使用,经常会直接将水管内的冷水排掉,这就造成水资源浪费。

此外,现有技术的这种水龙头还需要用户反复探测水温,才能得到合适的温水,导致使用较为不便。

技术内容本技术针对现有技术存在的技术问题,提供了一种水龙头及节水出水装置,可以避免水资源浪费。

本技术解决其技术问题所采用的技术方案是:一种水龙头,包括水龙头本体和混水阀芯,该混水阀芯装于所述水龙头本体中;还包括出水转换阀芯,该出水转换阀芯装于水龙头本体中;水龙头本体设有冷水回流通道,出水转换阀芯设有与混水阀芯的混合水出口连通的进水口、与冷水回流通道连通的第一出水口、与水龙头本体的出水端连通的第二出水口,以及第三出水口,该出水转换阀芯根据水温变化控制其进水口与第一出水口或第二出水口连通;出水转换阀芯设有控制其第三出水口开启与否的控制部件,在进水口与第一出水口连通状态,随着第三出水口开启,该第三出水口连通进水口和水龙头本体的出水端。

进一步的,所述水龙头本体的出水端处装有可被操作的出水嘴,该出水嘴与所述水龙头本体的出水端连通;所述控制部件位于水龙头本体中,并与出水嘴联动,以由出水嘴驱动。

进一步的,所述出水嘴可绕其轴线转动地连接于水龙头本体,所述控制部件为阀片,该阀片可绕其轴线转动,并通过一连杆与所述出水嘴同轴相接。

进一步的,所述出水嘴设有若干出水口,随着所述出水嘴带动所述阀片运动,所述若干出水口之一朝下;所述出水嘴内具有与水龙头本体固定的内套件,通过该内套件限制所述出水嘴不朝下的出水口出水。

进一步的,所述出水转换阀芯包括阀芯本体、活塞、记忆弹簧、弹性件和所述控制部件,阀芯本体装于所述龙头本体中,并设有所述进水口、第一出水口、第二出水口和第三出水口;活塞、记忆弹簧和弹性件装于阀芯本体中,且记忆弹簧抵在阀芯本体的进水口所在的一端与活塞之间,弹性件抵在阀芯本体的第二出水口所在的一端与活塞之间,通过活塞运动控制所述进水口与所述第一出水口或第二出水口连通;所述控制部件与阀芯本体连接。

进一步的,所述阀芯本体包括两端贯通的阀壳、第一端盖和第二端盖,第一端盖和第二端盖分别密封连接于阀壳的两端处,且第一端盖设有所述进水口,第二端盖设有所述第三出水口,阀壳侧壁设有所述第一出水口和第二出水口,所述活塞、记忆弹簧和弹性件装于阀壳中;阀壳外套设有至少一密封套件,通过该密封套件与所述水龙头本体密封连接;所述控制部件装于密封套件或第二端盖。

进一步的,所述活塞设有水流孔和导向孔,所述第二端盖设有导向杆和密封杆,导向杆穿过所述活塞的导向孔,对所述活塞的运动进行导向,密封杆短于导向杆,随着所述进水口与所述第一出水口或第二出水口连通,该密封杆开启或关闭所述活塞的水流孔。

进一步的,所述进水口和所述第二出水口分别位于所述出水转换阀芯相对的两端,所述第一出水口、第三出水口位于所述出水转换阀芯侧面。

进一步的,所述水龙头本体包括阀座和阀管,所述混水阀芯装于该阀座,该阀座设有连通所述混水阀芯的冷水进口的冷水进水口和连通所述混水阀芯的热水进口的热水进水口,以及连通所述冷水回流通道的冷水出水口;阀管一端与阀座密封连接,该阀管中设有混合水通道和所述冷水回流通道,所述出水转换阀芯装于阀管中,且其进水口通过混合水通道与所述混水阀芯的混合水出口连通;阀管另一端构成所述水龙头本体的出水端,并装有所述出水嘴。

进一步的,还包括自吸式混水阀,通过该自吸式混水阀将源自冷水水源的冷水与源自所述冷水回流通道的冷水汇流,并输出至所述混水阀芯。

本技术另提供一种节水出水装置,包括如上述本技术所述的水龙头,以及储水容器,该储水容器连通所述冷水回流通道。

进一步的,还包括自吸式混水阀,该自吸式混水阀的进水口接冷水水源,该自吸式混水阀的自吸口连通所述储水容器,该自吸式混水阀的出水口连通所述混水阀芯的冷水进口。

相较于现有技术,本技术具有以下有益效果:1、由于本技术的水龙头本体设有所述冷水回流通道,并装有所述出水转换阀芯,使得当需要使用温水或热水时,本技术可以避免连接在水龙头与热水水源之间的水管中残留的冷水直接从水龙头本体的出水端排出,并利用所述冷水回流通道对该残留的冷水进行引流,从而使用户免于手动收集残留冷水,使用户使用便捷,同时解决浪费水的问题。

此外,本技术在用户调节到热水档位时,出水即温水或热水,省去用户使用温水时多次探测水温的麻烦。

本技术全程机械式控制,无需增加传感器,无需用电。

2、本技术进一步设置所述出水嘴,由该出水嘴驱动控制部件,使控制部件安装更便捷,且操作方便。

3、所述出水嘴以转动形式进行安装,使其更方便装配和操作。

3、所述出水嘴设有若干出水口,并与所述内套件配合,使出水嘴转动不会改变出水方向,从而避免水流向侧面喷射。

4、所述出水转换阀芯包括阀芯本体、活塞、记忆弹簧和弹性件,使其结构非常简单,易于组装。

5、所述水龙头本体包括阀座和阀管,使其结构非常简单,易于组装。

6、本技术的一种节水出水装置包括所述储水容器,能够收集管道残留冷水,使用户免于自己配备储水容器。

7、所述自吸式混水阀的设置,使本技术能够自动对冷水回流通道引流的冷水进行回收利用,从而使用户免于手动处理这些冷水。

以下结合附图及实施例对本技术作进一步详细说明;但本技术的一种水龙头及节水出水装置不局限于实施例。

附图说明图1是本技术的分解示意图;图2是本技术的立体构造示意图;图3是本技术的剖视图;图4是本技术的出水嘴的结构示意图;图5是本技术的内套件的结构示意图;图6是本技术的出水转换阀芯的分解示意图;图7是本技术的第二端盖的结构示意图;图8是本技术的活塞的结构示意图;图9是本技术的另一密封套件的结构示意图;图10是本技术的阀座的结构示意图;图11是本技术的阀管的局部剖视图;图12是图11中A部分的放大示意图;图13是本技术的出水方向示意图一;图14是本技术的出水方向示意图二;图15是本技术的出水方向示意图三。
