8.隧道排水纵环向盲管施工工序作业标准
环向盲管安装.
隧道排水系统布置图
隧道施工
地下与隧道工程技术专业
2 环向盲管布置
环向盲管
环向 盲管 纵向盲 管
作用：提供过水通道，并使之渗到纵向 排水管
隧道施工
地下与隧道工程技术专业
环向盲管采用 φ50mm软式透水 管； 间距一般不应大 于10m 用钢卡固定环向 盲管
隧道施工
地下与隧道工程技术专业
项目八 防排水施工
任务四 隧道排水设施施工 8.4.1 环向盲管安装
隧道施工
地下与隧道工程技术专业
知识目标
• 熟悉隧道排水设施组成； • 掌握环向盲管安装要求。隧ຫໍສະໝຸດ 施工地下与隧道工程技术专业
1 隧道排水结构组成
衬砌背后环向和纵向盲管 衬砌表面上设置横向盲管 隧道内纵向排水沟
隧道纵向盲管施工作业指导书
目录1.适用范围 02.编制依据 03.作业准备 04.技术要求 05.纵向盲管的埋设施工程序 06.劳动组织 (4)7.材料要求 (4)8.设备机具配置 (4)9.质量控制及检验 (4)10.安全及环保要求 (5)隧道纵向盲管施工作业指导书1.适用范围适用于新建黔张常铁路QZCZQ-5标隧道正洞仰拱衬砌小边墙处纵向盲管防排水工程施工。
2.编制依据《铁路隧道防排水施工技术指南》（TZ331-2009）关于印发《铁路隧道防水板铺设工艺技术规定》的通知（建技【2010】13号）隧道及防排水及耐久性参考考图（黔张常施隧参210）。
《关于隧道二衬纵向施工缝预留位置技术通知单》《关于补充隧道相关施工工法、工艺的技术通知单》相关文件纪要3.作业准备3.1 内业技术准备作业指导书编制后，在正式实施前组织技术人员认真学习各图纸规范及相关要求。
对施工人员进行技术交底，对参加施工人员及直接操作工人进行上岗前技术培训，详细交待具体的做法及顺序，并简要讲叙这样做的作用所在。
3.2 外业技术准备所使用的机具使用状态的守好性，（射钉枪、超声波防水板焊机、手电钻等），材料规格型号是否与现场设计使用相符，提前预制好无砂混凝土块。
辅助使用的材料工具是否齐全（平台架、板，照明电线路等）。
4.技术要求隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。
隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。
防排水的类型、等级均应符合设计及规范要求。
5.纵向盲管的埋设施工程序1）根据盲管高度在全理位置搭设施工作业平台（盲管位置下30-50cm）2）初支基面处理及净空断面、平整度质量检查合格；3）在衬期支护表面将纵向盲管埋设位置进行测量标识（盲管纵向中心线）；4）挂设土工无纺布，在纵向盲管中心位置以上15cm打设一钢钉及热溶垫片，纵向间距50cm，5）在纵向盲管高度中心线位置上5cm将防水板和无纺土工布一起钉上，纵向间距30cm。
8.隧道排水纵环向盲管施工工序作业标准
隧道排水纵环向盲管施工工序作业标准1、技术标准环向盲管直径50mm，12m设置一道，纵向盲管直径80mm。
纵环向盲管采用无纺布包裹。
2、工序作业标准2.1作业标准（1）环向排水盲管沿纵向设置的间距应满足设计要求，并应根据洞内渗、漏水的实际情况调整设置排水盲管，纵向排水盲管安装坡度应符合设计要求，通向水沟的泄水管应有足够的泄水坡。
（2）排水盲管应紧贴喷混凝土面安设。
施工中应采取适当的保护措施，防止水泥浆窜入、堵塞排水盲管。
横向排水盲管接头应牢固、水路通畅。
环向、纵向、横向排水盲管应通过变径三通连接在一起，整个排水系统的连接应牢固、畅通。
（3）排水盲管应固定牢固，施工方法应满足下列要求：1）按规定划线，确保盲管间距符合设计要求，确保盲管布设位置能有效汇水。
2）管卡的间距应确保固定盲管牢固。
3）用土工布包裹盲管，用扎丝捆好，用管卡固定。
（4）防水板后渗漏水应采用横向排水管与侧沟、中心水沟连通。
（5）中心排水管（沟）管径符合设计要求，管身不得变形、不得有裂缝，管身上部透水孔畅通。
中心排水管（沟）基础的总体坡度、段落坡度、单管坡度应协调一致，并符合设计要求，不得高低起伏。
管路埋设好后，应进行通水试验，发现漏水、积水，立即处理。
（6）边墙泄水孔应在浇筑边墙基础（矮边墙）时埋设好，施工时应防止异物堵塞孔口。
（7）在隧道埋深大、节理发育、地下水丰富的情况下，为保证衬砌结构外围排水畅通，消除衬砌结构静水压力，可在初期支护（喷射混凝土层）完成之前视情况埋设排水半管或线形排水板，形成暗埋、永久式排水通道系统，将水引入隧道纵向排水管或通过盲沟（管）引入排水沟排出洞外。
2.2作业安全标准（1）施工中应防止混凝土或压浆浸入盲管或暗沟内堵塞水路（2）洞口段施工时，应注意隧道中心水沟和边墙侧沟与洞外排水设施的顺接，确保排水畅通。
2.3作业质量标准（1）盲管(沟)材料质量应符合设计要求。
（2）反滤层的砂、石粒径和含泥量应符合设计要求。
盲沟作业指导书
**铁路Ⅳ标段隧道工程编号：004 盲管（沟）施工作业指导书单位:编制:审核:批准:2009年05月25日发布 2009年06月01日实施**铁路隧道工程盲管（沟）施工作业指导书1 适用范围适用于新建铁路**线Ⅳ标段隧道洞内盲管（沟）施工施工。
2作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
3技术要求3.1安装位置符合设计要求。
4施工程序与工艺流程4.1工艺流程排水盲管包括环向排水盲管、纵向集水盲管、横向泄水管，三者采用变径三通连为一体，形成完整的排水系统。
其中纵向排水盲管在整个隧道排水系统中是一个中间环节，起着承上启下的作用，是关键环节。
环向、纵向排水盲管施工主要有钻定位孔、锚栓安装、盲管铺设、安装等环节，其施工流程见下图。
环向、纵向排水盲管施工工艺流程图4.2施工程序⑴、排水盲管布置环向排水盲管沿纵向设置的间距根据设计要求进行布置，根据洞内渗、漏水的实际情况，在初期支护（喷射混凝土层）完成之前视情况埋设排水半管或线形排水板，形成暗埋、永久式排水通道系统，将水引入隧道纵向排水管或通过盲沟（管）引入排水沟排出洞外，在地下水较大的地段应加密设置排水盲管。
①对集中出水点，沿水源方向钻孔，然后将单根引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出。
②当隧道开挖后在围岩表面有线流或股流时，均设排水半管或线形排水板，在排水管周围喷射厚度为1～2cm水泥砂浆后，再进行喷射混凝土作业。
③在无渗漏水地段有必要时，每隔一定间距，在其喷层表面上、下打设排水孔，安装排水半管或线形排水板，使隧道在使用期内因地下水的迁移变化而产生的渗漏水能顺利排出洞外。

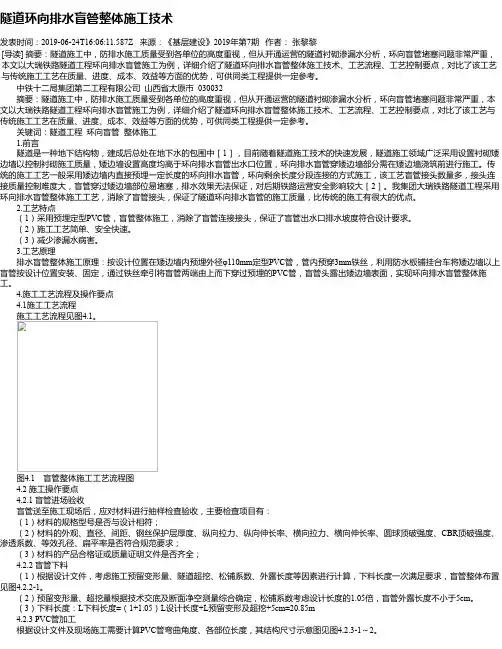

隧道环向排水盲管整体施工技术
隧道环向排水盲管整体施工技术发表时间：2019-06-24T16:06:11.587Z 来源：《基层建设》2019年第7期作者：张黎黎[导读] 摘要：隧道施工中，防排水施工质量受到各单位的高度重视，但从开通运营的隧道衬砌渗漏水分析，环向盲管堵塞问题非常严重，本文以大瑞铁路隧道工程环向排水盲管施工为例，详细介绍了隧道环向排水盲管整体施工技术、工艺流程、工艺控制要点，对比了该工艺与传统施工工艺在质量、进度、成本、效益等方面的优势，可供同类工程提供一定参考。
中铁十二局集团第二工程有限公司山西省太原市 030032摘要：隧道施工中，防排水施工质量受到各单位的高度重视，但从开通运营的隧道衬砌渗漏水分析，环向盲管堵塞问题非常严重，本文以大瑞铁路隧道工程环向排水盲管施工为例，详细介绍了隧道环向排水盲管整体施工技术、工艺流程、工艺控制要点，对比了该工艺与传统施工工艺在质量、进度、成本、效益等方面的优势，可供同类工程提供一定参考。
关键词：隧道工程环向盲管整体施工1.前言隧道是一种地下结构物，建成后总处在地下水的包围中［1］，目前随着隧道施工技术的快速发展，隧道施工领域广泛采用设置衬砌矮边墙以控制衬砌施工质量，矮边墙设置高度均高于环向排水盲管出水口位置，环向排水盲管穿矮边墙部分需在矮边墙浇筑前进行施工。
传统的施工工艺一般采用矮边墙内直接预埋一定长度的环向排水盲管，环向剩余长度分段连接的方式施工，该工艺盲管接头数量多，接头连接质量控制难度大，盲管穿过矮边墙部位易堵塞，排水效果无法保证，对后期铁路运营安全影响较大［2］。
我集团大瑞铁路隧道工程采用环向排水盲管整体施工工艺，消除了盲管接头，保证了隧道环向排水盲管的施工质量，比传统的施工有很大的优点。
2.工艺特点（1）采用预埋定型PVC管，盲管整体施工，消除了盲管连接接头，保证了盲管出水口排水坡度符合设计要求。
（2）施工工艺简单、安全快速。
（3）减少渗漏水病害。
3.工艺原理排水盲管整体施工原理：按设计位置在矮边墙内预埋外径φ110mm定型PVC管，管内预穿3mm铁丝，利用防水板铺挂台车将矮边墙以上盲管按设计位置安装、固定，通过铁丝牵引将盲管两端由上而下穿过预埋的PVC管，盲管头露出矮边墙表面，实现环向排水盲管整体施工。
隧道工程防排水施工作业指导书
隧道工程防排水施工作业指导书1、作业制度1.1 施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件、《隧道防排水施工作业指导书》，《铁路隧道工程施工技术指南》。
1.2 施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《铁路隧道工程施工质量验收标准》、地下工程放排水验收标准等。
1.3 作业队制订的《**作业队施工职责分工及岗位责任制制度》。
2、适用范围适用于铁路单、双线隧道防排水施工。
3、工艺流程结构防排水施工流程见图4.4.3。
图4.4.3 结构防排水施工流程图4、施工要求4.1 一般规定(1) 隧道施工时应做好防排水工作，防止涌水淹没洞室，危及人员、设备和环境安全，影响施工质量和进度。
(2) 隧道结构防排水应以防水混凝土衬砌自防水为主，并做好施工缝和变形缝防水，同时确保盲沟、排水管(沟)排水畅通，以满足隧道防排水要求。
(3) 隧道结构防排水应设计要求施工，并对洞外地表水做妥善处理，使洞内外形成一个完整的防排水系统。
(4) 隧道结构防水应重视初期支护的防水，并辅以注浆防水和防水层加强防水，满足结构设计和使用要求。
(5) 隧道防排水施工时，应重视环境保护，不得使用有毒的、污染环境的材料，隧道施工排水应进行处理，满足《污水综合排放标准》(GB 8978～1996)的规定时方可排放。
(6) 隧道工程防排水应采用符合国家、行业标准，满足设计要求，经实践检验质量和性能可靠的新材料、新技术、新工艺。
(7) 隧道防水和排水施工中，应按标准确认各项资源和作业环境符合要求，防排水作业的人员必须经过合格的岗前培训和业务学习，且熟悉作业内容和标准。
4.2 施工防排水(1) 隧道通过含水地层时，应在开挖前查明水源大小、方向和补给情况，制定防排水措施。
当补给水量很大，不能完全由隧道排走时，应根据水源方向和位置，在相应的位置开挖泄水洞截流排水。
无排水条件或排水困难，以及不允许排水时，经技术、经济比选，可采用注浆堵水措施。
1隧道排水盲管施工作业指导书
丽香铁路W标段隧道工程编号：隧--014 排水盲管施工作业指导书单位：_________________编制：_________________审核：_________________批准：_________________2015年08月01日发布2015年08月01日实施丽香铁路隧道工程排水盲管施工作业指导书1.适用范围适用于铁路单线隧道排水盲管定位安装施工。
2.作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后方可上岗。
2.2外业准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
施工所需机具设备、材料进场，检验合格。
3.技术要求3.1排水管安装位置准确、定位牢固，不能出现移位现象。
3.2防水板搭接长度满足要求，吊点牢固。
3.3初支表面平整。
4.施工程序与工艺流程4.1施工程序每板仰拱作为一个施工区，施工程序为：施工准备一测量定位一安装定位架一安装排水管一浇筑混凝土一检验验收。
4.2工艺流程5.施工要求5.1施工准备排水管进场检验合格，定位圈加工完成。
初支表面处理完成。
5.2施工工艺5.2.1纵、环向排水盲管安装前先由测量人员在初支表面使用红油漆定位画线，明确盲管安装高度、里程、断开位置。
5.2.2根据技术交底加工盲管定位圈，加工尺寸应符合要求，焊接牢固。
5.2.3在初支上根据定位画线安装纵环向盲管，纵环向盲管应与初支密贴，纵环向盲管位置应准确，然后安装土工布和防水板。
在防水板上设计盲管伸出位置割孔，将盲管引出。
纵、环向盲管按设计每10m衬砌长度为一段分段接引至侧沟，按独立排水原则每处出水口为3个管口同时伸出，相邻管口距离控制在20cm，引出段加设PVC外套管，管口采用无纺布封闭。
ZTGZZYSD-090公路隧道排水盲沟作业指导书
公路隧道排水盲管作业指导书1 目的为规范本公司公路隧道排水盲管施工技术要求，加强施工管理，保证工程质量，确保施工安全，特制定本作业标准。
2 范围适用于隧道洞内排水，纵、环向排水盲管是隧道结构防排水的组成部分。
3 术语定义无4 职责4.1具体操作人员挂设盲管作业工：高空作业佩戴安全带普工：负责工器具、材料的搬运及现场文明施工。
电工：负责电线路的安装、维护、使用工作4.2现场监督人员：实验员：负责原材料的送检、取样工作技术员：负责施工测量放线及施工技术指导质检员：负责对施工质量检查工作安全员：负责对施工全过程的安全监督、检查及安全防护设施的验收4.3现场管理人员：施工员：负责各班组的协调组织工作及施工过程的安全质量检查工作工班长：对操作工人进行安全技术交底及组织本班施工材料员：负责材料的收发保管。
机电员：负责施工现场各设备的维修、管理工作5 作业流程图5.1 衬砌排水盲管施工工艺流程见图6 作业标准6.1 准备工作6.1.1材料准备环、纵向盲沟宜采用塑料丝，盲管，其规格、性能应符合国家现行标准《软式透水管》JC937的有关规定。
6.1.3班前会熟悉图纸、技术交底、安全交底。
6.1.4个人防护工作服、安全帽、安全带、防护面罩、防护手套。
6.1.5机具到位1）检查机具设备和风、水、电等管线路，并试运转。
2）保证作业区内具有良好通风和照明条件。
6.1.6安全检查⑴施工人员应经培训合格后上岗。
⑵防水板台架操作平台是否牢固，临边防护是否到位。
⑶防水板台架必须配备灭火器等消防设施。
⑷施工机械、机具和电气设备，在安装前按照安全技术标准进行检测，经检测合格后方可安装，经验收确认状况良好后才可运行。
6.2 排水盲沟施工作业过程6.2.1基面处理(1)处理基面渗漏水，采用回填注浆堵水或埋设排水管直接引排水，保持基面无明显漏水。
(2)对初期支护混凝土表面外露的锚杆头，钢筋尖头等硬物割除，处理方法如下：1)对钢筋网等凸出部分，先切断、再用锤铆平、最后用砂浆抹平，如下图：砂浆抹平用锤打切断2)对有凸出的管道时，切断后用砂浆抹平，如下图：切断面要平整用砂浆填死3)对锚杆有凸出部位时，端头顶预留5mm 切断后，用塑料帽处理，如下图：4)对初期支护表面凸凹不平处进行处理，使混凝土表面平顺，表面平整度满足D/L=1/6~1/10(D为两凸凹面间凹进深度，L 为两凸凹面间距离)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道排水纵环向盲管施工工序作业标准
1、技术标准
环向盲管直径50mm，12m设置一道，纵向盲管直径80mm。
纵环向盲管采用无纺布包裹。
2、工序作业标准
2.1作业标准
（1）环向排水盲管沿纵向设置的间距应满足设计要求，并应根据洞内渗、漏水的实际情况调整设置排水盲管，纵向排水盲管安装坡度应符合设计要求，通向水沟的泄水管应有足够的泄水坡。
（2）排水盲管应紧贴喷混凝土面安设。
施工中应采取适当的保护措施，防止水泥浆窜入、堵塞排水盲管。
横向排水盲管接头应牢固、水路通畅。
环向、纵向、横向排水盲管应通过变径三通连接在一起，整个排水系统的连接应牢固、畅通。
（3）排水盲管应固定牢固，施工方法应满足下列要求：
1）按规定划线，确保盲管间距符合设计要求，确保盲管布设位置能有效汇水。
2）管卡的间距应确保固定盲管牢固。
3）用土工布包裹盲管，用扎丝捆好，用管卡固定。
（4）防水板后渗漏水应采用横向排水管与侧沟、中心水沟连通。
（5）中心排水管（沟）管径符合设计要求，管身不得变
形、不得有裂缝，管身上部透水孔畅通。
中心排水管（沟）基础的总体坡度、段落坡度、单管坡度应协调一致，并符合设计要求，不得高低起伏。
管路埋设好后，应进行通水试验，发现漏水、积水，立即处理。
（6）边墙泄水孔应在浇筑边墙基础（矮边墙）时埋设好，施工时应防止异物堵塞孔口。
（7）在隧道埋深大、节理发育、地下水丰富的情况下，为保证衬砌结构外围排水畅通，消除衬砌结构静水压力，可在初期支护（喷射混凝土层）完成之前视情况埋设排水半管或线形排水板，形成暗埋、永久式排水通道系统，将水引入隧道纵向排水管或通过盲沟（管）引入排水沟排出洞外。
2.2作业安全标准
（1）施工中应防止混凝土或压浆浸入盲管或暗沟内堵塞水路
（2）洞口段施工时，应注意隧道中心水沟和边墙侧沟与洞外排水设施的顺接，确保排水畅通。
2.3作业质量标准
（1）盲管(沟)材料质量应符合设计要求。
（2）反滤层的砂、石粒径和含泥量应符合设计要求。
（3）盲管(沟)的布置应符合设计要求。
（4）衬砌背后设置的排水盲管(沟)或暗沟、隧底设置的中心排水盲沟应根据坑道的渗水情况，配合衬砌一次施工，施工中应防止混凝土或压浆浆液浸入盲管(沟)或暗沟内堵塞水路。
（5）盲管(沟)的综合排水效果应符合设计要求。
（6）盲管的成型尺寸和坡度应符合设计要求。
3、工序管理
（1）对现场作业队长、领工员、作业人员进行作业层技术交底，交底内容包括盲管长度、直径、位置、坡度等。
（2）安装完成后由现场工班长进行检查合格后报下一工班检查。
（3）项目分部质检员检查合格后报监理检查验收。
4、工序交接及检查验收
由项目分部技术员、质检员检查合格后报项目部主管工程师复检，项目部主管工程师复检合格后报现场监理工程师验收，验收合格后上报监理站，监理站抽取上报次数的10%复检。
纵横向盲管布设。
