保靖县宇宏化工公司硫酸制酸操作规程宇宏化工公司硫磺制酸生产工艺流程说明宇宏公司6万吨硫磺制酸工程年产量98%酸6万吨，按年工作日333天计算日需硫磺60吨，每班需投用硫磺20吨，工作制为三班倒。
一、硫磺制酸简硫磺制酸与铁矿制酸相比工艺和设备基本一样，但有较大差别：①硫磺制酸气浓高含氧量多，产酸能力强，硫磺制酸触媒起始温度405—415℃，在相同SO2浓度下，最终转化率高；②用纯硫磺燃烧制得的炉气不含矿尘杂物，所以设备及制酸的流程比较简单，操作简便效率高。
二、本公司硫磺制酸生产工艺流程简介工艺流程：为“3+2”二转二吸流程。
①固体硫磺通过蒸气盘管加热至130—150℃熔融后，溢流至澄清槽，沉淀杂质后溢流至精硫槽《熔硫工序》→②〈焚硫工序〉精硫槽的液硫通过磺泵打入焚硫炉，液硫通过磺枪喷嘴的雾化与干燥塔过来的空气混合燃烧生成800—1000℃左右的SO2浓度为8—10.5%的炉气。
③SO2炉气经过余热锅炉的降温冷却至420℃左右进入转化器。
锅炉产生和饱和蒸气（170℃）用于熔硫化磺。
锅炉进口与出口有一连接旁路，用来调节进转化器的炉气温度。
④炉气进入转化器一段，经一段转化温度升至580—590℃，经过第Ⅰ换热器使炉气温度降至460—475℃，进入转化二段进行反应反应后的气体进入第Ⅱ换热器换热后进入转化三段，经过反应后的SO3气体经第Ⅲ换热器换热后进入一吸塔〈一次转化一次吸收〉。
⑤吸收后的炉气经过第Ⅲ换热器和第Ⅰ换热器转化四段，反应后的气体通过四段与五段之间的内换热器进入转化五段进行反应，反应后的气体通过第V换热器进入二吸塔，吸收后的尾气通过2吸塔丝网除雾器除雾后经烟囱放空。
（2转2吸）三、硫酸及硫磺的物理化学性质硫酸是一种无色、无臭、透明的油状液体是主要的化工原料，是“工业之母”。
硫酸是SO3与H2O的化合物。
硫酸的分子量为98。
浓硫酸具有强酸性强腐蚀性的强脱水性，98.3%的硫酸比重约为1.84g/cm3。
硫磺制酸操作规程

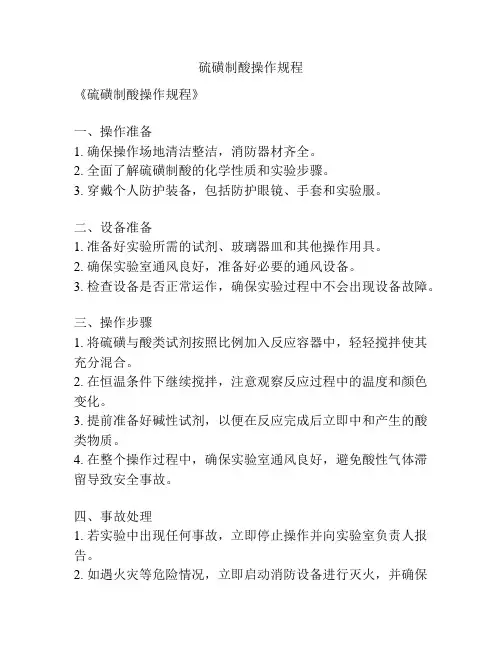

硫磺制酸操作规程《硫磺制酸操作规程》一、操作准备1. 确保操作场地清洁整洁，消防器材齐全。
2. 全面了解硫磺制酸的化学性质和实验步骤。
3. 穿戴个人防护装备，包括防护眼镜、手套和实验服。
二、设备准备1. 准备好实验所需的试剂、玻璃器皿和其他操作用具。
2. 确保实验室通风良好，准备好必要的通风设备。
3. 检查设备是否正常运作，确保实验过程中不会出现设备故障。
三、操作步骤1. 将硫磺与酸类试剂按照比例加入反应容器中，轻轻搅拌使其充分混合。
2. 在恒温条件下继续搅拌，注意观察反应过程中的温度和颜色变化。
3. 提前准备好碱性试剂，以便在反应完成后立即中和产生的酸类物质。
4. 在整个操作过程中，确保实验室通风良好，避免酸性气体滞留导致安全事故。
四、事故处理1. 若实验中出现任何事故，立即停止操作并向实验室负责人报告。
2. 如遇火灾等危险情况，立即启动消防设备进行灭火，并确保实验室内所有人员安全撤离。
五、清理和储存1. 实验结束后，及时清理操作台面和设备，确保实验室环境整洁。
2. 将硫磺及酸类试剂按规定储存，避免与其他物质混合造成危险。
3. 注意观察实验室内的通风设备是否正常运作，确保实验室环境安全。
六、注意事项1. 在操作过程中，严禁禁烟、禁用明火等可能导致危险的物品。
2. 注意保持操作台面的干燥，避免水分接触到硫磺。
3. 如遇急救情况，立即使用急救设备进行救助，并通知相关人员。
通过对《硫磺制酸操作规程》的严格执行，可以有效避免实验操作过程中的安全事故，并确保实验室环境的安全与整洁。
硫磺制酸原理及工艺过程解读
三 吸收工艺（SO3+H2O=H2SO4）
转化气依次通过浓硫酸吸收塔，用98.3%H2SO4浓硫 酸吸收SO3后，气相中SO3含量为0.021～0.4%。然后由 浓硫酸的吸收塔出口引至尾气处理部分或直接经过捕沫后 放空。各塔喷淋用硫酸均由塔的上部进入，经过喷淋装置 均匀分布在塔截面上，与来自塔下部的转化气逆流接触。 吸收SO3的硫酸从塔底引出时，其浓度可以提高了。为维 持入塔喷淋酸浓度的稳定，可在干燥塔和吸收塔之间进行 串酸，必要时加入补充水。
硫磺制酸原理及工艺过程
化工1201班 第四组
目录
• 一二三四五六 主 工 三 能 工 原 理 艺 艺 量 要废 流 流 的 设处 程程利 理 图 用备
原理
• 1. S+O2=SO2（雾化蒸发） 2. SO2+O2=SO3（转化反应 钒触媒的催化） 3. SO3+H2O=H2SO4（吸收塔） 1.雾化蒸发
气体换热器
• 气体换热器的设计主要是解决好管板变形、设备热应 力和气流分布等问题。一般采用盘环形挡板管壳式换 热器,换热器壳体采用低合金钢和碳钢制作壳程部分 采用扩大型管口并加气体导流板以使气流分布均匀。 换热器底部衬耐酸砖, 防止冷凝酸腐蚀。换热管采用 渗铝钢管, 管子与管板采用强度焊接。上、下管箱均 喷铝, 以有效避免高温氧化腐蚀。换热器的壳体设置 膨胀节, 以吸收高温操作状态下管、壳程热膨胀差异 引起的变形, 降低设备内应力。设备上的人孔与工艺 接管均采用焊接连接形式, 以确保高温操作状态下的 密封, 避免在高温下材料蠕变而发生泄漏。
空气鼓风机 • 空气鼓风机是磺制酸装置最为关键的设备，其 运行的好坏直接影响到整个装里的稳定性和可靠 性，是装置开车率最重要的保证。 • 大型空气鼓风机主要有轴流式和离心式两种结构 类型。 轴流式鼓风机采用透平压缩原理，风 机效率稍高叶片运转的线速度低于离心风机，可 以减少磨蚀另外可以利用静叶角度来调节风量。 但这种风机结构复杂, 造价高，与其配套的土建费 用高。
80万吨硫磺制酸工艺简介
80万吨硫磺制酸工艺简介
硫磺制酸工艺是用硫磺作为原料，通过热反应制取各种酸，其中包括
盐酸、硝酸、磷酸、硫酸、氯酸等。
该工艺是制酸行业中的一项重要工艺，使用硝酸和硫酸制取的产量达到了80万吨。
一、工艺概述
硝酸和硫酸的制取是硫酸制酸工艺中最为重要的两项工艺。
硝酸的制
取工艺主要包括以下几个步骤：1）硝酸制氨工艺；2）硝酸稀释工艺；3）硝酸蒸馏精制工艺；4）硝酸结晶工艺。
硝酸生产的原料主要为硝酸根氨
基（摩尔浓度），磷酸二氢钠、氯化钙等以及氨水，硝酸即通过氨气氧化
方式合成硝酸根，并添加稀释剂进行稀释，最后进行结晶过程得到硝酸。
硫酸的制取工艺主要包括以下几个步骤：1）硫酸制氢气工艺；2）硫
酸制取工艺；3）硫酸蒸发精制工艺；4）硫酸结晶。
硫酸生产的原料主要
有硝酸根氨基（摩尔浓度）、硫酸根、铝粉、氢气等，其中氢气主要由硫
酸制氢气工艺得到，在这个过程中，将硫酸根和铝粉经过催化作用，分解
出氢气。
随后，将氢气与硝酸根氨基发生氢解反应，得到硫酸，最后用蒸
发和结晶的方法得到最终的硫酸产物。
硫磺制酸工艺规程与操作规程要点
硫磺制酸工艺规程与操作规程第一部分：工艺规程：一：产品说明：硫酸是三氧化硫（SO3）和水（H2O）的化合物，硫酸的分子式：H2SO4, 纯硫酸的分子量为98.08，是无色、无臭而透明的油状液体。
工业上生产的硫酸都是纯硫酸（100％）的水溶液。
其性质如下：（一）硫酸的浓度与比重：商品硫酸的浓度为≥92.5％，浓度较高的硫酸比重与浓度对照表见下表。
在同一温度下，硫酸水溶液的比重随着它的浓度的增加而增加，当浓度达到97％时比重达到最大值，过此则递减至100％时为止。
同一浓度的硫酸，它的比重随温度的升高而降低。
20℃时硫酸的比重与浓度对照表（二）硫酸的结晶温度：在浓硫酸（指浓度在90%以上）范围内，98％硫酸结晶温度-0.7℃，93％硫酸结晶温度-27℃。
因此，商品硫酸为93%的硫酸。
（三）硫酸的沸点和蒸汽压：当硫酸浓度在98.3％以下时，它的沸点随浓度的升高而增加，浓度为98.3％的硫酸，沸点最高（336.6℃），以后则开始下降。
100％硫酸的沸点为296.2℃。
硫酸水溶液上面的总蒸汽压，随其浓度的增加而逐渐下降，当浓度增加到98.3％时，蒸汽压降至最小值。
硫酸上面的蒸汽是由H2O、H2SO4和SO3分子的混合物所组成。
在这种情况下，仅98.3％硫酸的蒸汽成分与液体成分相同。
水蒸汽压小是硫酸的重要性质。
温度越低、浓度越高，酸液面上的水蒸气平衡分压越小。
用浓硫酸来干燥气体就是利用了这一性质。
（四）硫酸的稀释热：硫酸能以任何比例与水混合。
硫酸中加入水就有热量放出，用水稀释的浓度越低，放出的热量越多。
如果将硫酸无限稀释下去，直到再加水也不会有热量发生，这样整个过程放出热量的总和称为溶解热或无限稀释热，它等于22000卡/摩尔。
由于浓硫酸的稀释热很大，同时由于酸、水比重上的差异，因此，在实验室中稀释浓硫酸时，不能将水倒入硫酸，必须将硫酸慢慢注入水中，同时不断搅拌，以防反应过剧造成酸沫飞溅伤人。
在生产过程中，需要往浓硫酸中加水时应当用密闭设备，上设足够大的水汽排出口，而且加水不可过猛。
硫磺制酸工艺规程与操作规程
硫磺制酸工艺规程与操作规程一、工艺概述硫磺制酸是一种重要的化工生产工艺，常用于硫磺氧化工艺中制取硫酸。
本文档旨在对硫磺制酸的工艺规程和操作规程进行详细描述，以确保安全、高效地进行硫磺制酸工艺操作。
二、工艺设备硫磺制酸工艺所需的主要设备包括：1.硫磺熔化装置：用于将固态硫磺转化为液态硫磺，并将其输送到氧化装置中。
2.氧化装置：用于将液态硫磺与氧气反应，生成硫酸。
3.脱水装置：用于将硫酸中的水分去除，以提高硫酸的纯度。
4.产品收集装置：将生成的硫酸收集、储存或运输。
三、工艺流程硫磺制酸工艺的基本流程如下：1.硫磺熔化：将固态硫磺加热到熔点，使其转化为液态硫磺。
在熔化过程中，要注意控制熔化温度和加热时间，以避免硫磺的过热和燃烧。
2.硫磺输送：将熔化后的液态硫磺通过安全管道或输送带输送到氧化装置中。
在输送过程中，要确保硫磺的流量和输送速度适中，以防止管道堵塞或泄漏。
3.氧化反应：将液态硫磺与氧气在氧化装置中进行反应，生成硫酸。
在氧化过程中，要控制反应温度、氧气流量和反应时间，以确保反应效率和产品质量。
4.脱水：将生成的硫酸通过脱水装置进行脱水处理，以去除其中的水分。
脱水过程中，要控制脱水剂的用量和脱水时间，以提高硫酸的纯度和浓度。
5.产品收集：将脱水后的硫酸收集到相应的容器中，并对容器进行密封和标识，以便于储存和运输。
四、安全操作规程1.操作人员必须经过相关培训，熟悉硫磺制酸的工艺流程和设备操作。
同时，应掌握相关安全知识，了解硫磺制酸过程中的危险因素和应急措施。
2.在操作前，要检查硫磺制酸设备及管道的完好性，确保无泄漏和堵塞。
3.操作人员必须穿戴符合要求的个人防护装备，包括防护服、防护眼镜、防静电鞋等。
4.对于硫磺的熔化和氧化过程，要严格控制温度和流量，避免过热和过高压力。
5.在操作过程中，对于可能产生硫酸蒸汽或气体的地方，要加强通风设备的使用，保持空气清新。
6.在硫酸产品收集和储存过程中，要注意容器的密封性和防溢出措施，以防止硫酸泄漏和与其他物质发生反应。
硫磺制酸工艺流程
硫磺制酸工艺流程
《硫磺制酸工艺流程》
硫磺制酸是一种重要的化工工艺，用于生产各种有机酸，如硫酸、磷酸和盐酸等。
硫磺本身是一种无色、有刺激性气味的固体，它可以被氧化成氧化硫和二氧化硫，然后用来制酸。
下面是硫磺制酸的工艺流程：
1. 硫磺氧化：首先将硫磺与空气或氧气接触，导致硫磺氧化成二氧化硫。
这个步骤通常在高温下进行，以提高反应速率。
2. 二氧化硫氧化：然后将二氧化硫与空气或氧气反应，使其氧化成三氧化硫。
这步骤也需要在适当的温度和压力下进行。
3. 三氧化硫水合：接下来，将三氧化硫与水反应，形成亚硫酸。
这步骤通常在低温下进行，以减少副反应的发生。
4. 亚硫酸氧化：最后，将亚硫酸继续氧化，形成硫酸。
这个步骤需要在适当的温度、压力和PH值下进行，以保证高产率和
纯度。
这就是硫磺制酸的工艺流程，它是一个复杂的化学反应过程，需要在严格的操作条件下进行。
通过这个工艺，我们可以生产出各种酸，用于各种工业和农业用途。
硫磺制酸工艺流程图及概述
硫磺制酸工艺流程图
硫磺制酸流程概述
自然空气经过过滤器过滤后，进入干燥塔的下部，在填料中与喷淋而下的98%硫酸充分接触后被干燥，干净、干燥后的空气由1600KW风机进入焚硫炉内，与由精硫槽供给的经磺枪雾化后的液硫充分接触燃烧（在焚硫炉的后半部有二次空气补充，有助于硫燃烧充分）。
1000℃左右的炉气进废热锅炉，加热由汽包下降来的炉水，炉水被加热后又上升回汽包变成饱和水蒸汽，而锅炉出口炉气则降至400℃以下，与从锅炉旁路副线（一段进口温度调节副线）来的少量高温炉气混合后，温度达到420℃后进入转化器反应。
分别经一、二、三段反应和各换热器换热后，炉气再经省煤器进一步降温至160--180℃，进入烟酸塔和第一吸收塔进行吸收反应。
从一吸塔顶部出来的炉气依次经过冷热换热器和热热换热器换热后温度升至430-435℃进入转化器四段反应。
四段出口炉气出气经过热器和省煤器降温至180℃左右进入第二吸收塔进行吸收反应。
第二吸收塔顶部出口尾气通过烟囱放空。
