AXI4-协议规范-完整版
05AXI4总线axi-stream（AXI4总线实战）

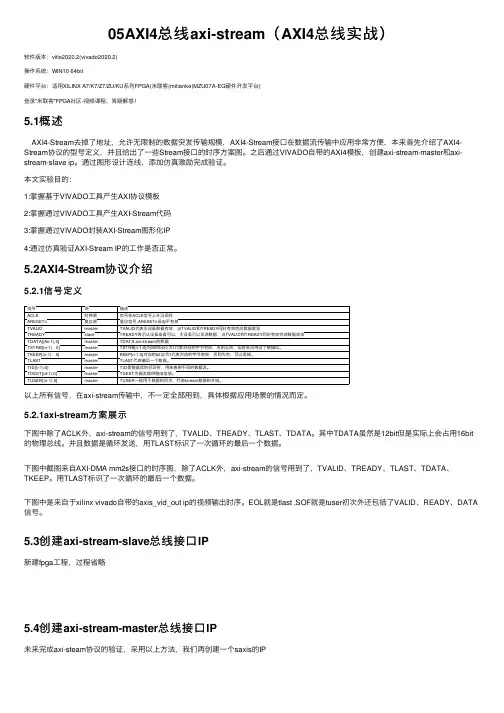

05AXI4总线axi-stream（AXI4总线实战）软件版本：vitis2020.2(vivado2020.2)操作系统：WIN10 64bit硬件平台：适⽤XILINX A7/K7/Z7/ZU/KU系列FPGA(⽶联客(milianke)MZU07A-EG硬件开发平台)登录"⽶联客"FPGA社区-视频课程、答疑解惑！5.1概述AXI4-Stream去掉了地址，允许⽆限制的数据突发传输规模，AXI4-Stream接⼝在数据流传输中应⽤⾮常⽅便，本来⾸先介绍了AXI4-Stream协议的型号定义，并且给出了⼀些Stream接⼝的时序⽅案图。
之后通过VIVADO⾃带的AXI4模板，创建axi-stream-master和axi-stream-slave ip。
通过图形设计连线，添加仿真激励完成验证。
本⽂实验⽬的：1:掌握基于VIVADO⼯具产⽣AXI协议模板2:掌握通过VIVADO⼯具产⽣AXI-Stream代码3:掌握通过VIVADO封装AXI-Stream图形化IP4:通过仿真验证AXI-Stream IP的⼯作是否正常。
5.2AXI4-Stream协议介绍5.2.1信号定义信号源描述ACLK时钟源信号在ACLK信号上升沿采样ARESETn复位源复位信号,ARESETn低电平有效TVALID master TVALID代表主设备数据有效，当TVALID和TREADY同时有效完成数据收发TREADY slave TREADY表⽰从设备准备可以，主设备可以发送数据，当TVALID和TREADY同时有效完成数据收发TDATA[(8n-1):0]master TDATA axi-stream的数据TSTRB[(n-1)：0]master TSTRB[n-1:0]对应的bit位为1代表对应的字节有效，否则⽆效，但是会占⽤这个数据位。
TKEEP[(n-1)：0]master KEEP[n-1:0]对应的bit位为1代表对应的字节有效，否则为空，可以丢掉。
(完整版)xilinxPCIE2.0接口EP端设计总结,推荐文档

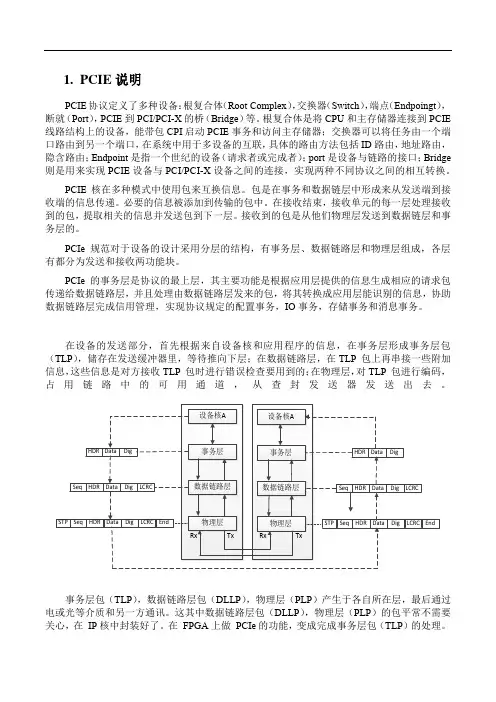

1.PCIE说明PCIE协议定义了多种设备：根复合体（Root Complex），交换器（Switch），端点（Endpoingt），断就（Port），PCIE到PCI/PCI-X的桥（Bridge）等。
根复合体是将CPU和主存储器连接到PCIE 线路结构上的设备，能带包CPI启动PCIE事务和访问主存储器；交换器可以将任务由一个端口路由到另一个端口，在系统中用于多设备的互联，具体的路由方法包括ID路由，地址路由，隐含路由；Endpoint是指一个世纪的设备（请求者或完成者）；port是设备与链路的接口；Bridge 则是用来实现PCIE设备与PCI/PCI-X设备之间的连接，实现两种不同协议之间的相互转换。
PCIE核在多种模式中使用包来互换信息。
包是在事务和数据链层中形成来从发送端到接收端的信息传递。
必要的信息被添加到传输的包中。
在接收结束，接收单元的每一层处理接收到的包，提取相关的信息并发送包到下一层。
接收到的包是从他们物理层发送到数据链层和事务层的。
PCIe 规范对于设备的设计采用分层的结构，有事务层、数据链路层和物理层组成，各层有都分为发送和接收两功能块。
PCIe的事务层是协议的最上层，其主要功能是根据应用层提供的信息生成相应的请求包传递给数据链路层，并且处理由数据链路层发来的包，将其转换成应用层能识别的信息，协助数据链路层完成信用管理，实现协议规定的配置事务，IO事务，存储事务和消息事务。
在设备的发送部分，首先根据来自设备核和应用程序的信息，在事务层形成事务层包（TLP），储存在发送缓冲器里，等待推向下层；在数据链路层，在TLP 包上再串接一些附加信息，这些信息是对方接收TLP 包时进行错误检查要用到的；在物理层，对TLP 包进行编码，占用链路中的可用通道，从查封发送器发送出去。
事务层包（TLP），数据链路层包（DLLP），物理层（PLP）产生于各自所在层，最后通过电或光等介质和另一方通讯。
AXI总线中文详解
AXI总线中文详解AXI总线协议资料整理第一部分：1、AXI简介：AXI（XXX）是一种总线协议，该协议是XXX提出的AMBA（XXX）3.0协议中最重要的部分，是一种面向高性能、高带宽、低延迟的片内总线。
它的地址/控制和数据相位是分离的，支持不对齐的数据传输，同时在突发传输中，只需要首地址，同时分离的读写数据通道、并支持显著传输访问和乱序访问，并更加容易就行时序收敛。
AXI是AMBA中一个新的高性能协议。
AXI技术丰富了现有的AMBA标准内容，满足超高性能和复杂的片上系统（SoC）设计的需求。
2、AXI特点：单向通道体系结构。
信息流只以单方向传输，简化时钟域间的桥接，减少门数量。
当信号经过复杂的片上系统时，减少延时。
支持多项数据交换。
通过并行执行猝发操作，极大地提高了数据吞吐能力，可在更短的时间内完成任务，在满足高性能要求的同时，又减少了功耗。
自力的地址和数据通道。
地址和数据通道分隔，能对每个通道进行单独优化，可以按照需要控制时序通道，将时钟频率提到最高，并将延时降到最低。
第二局部：本局部对AXI1.0和谈的各章进行收拾整顿。
第一章本章主要介绍AXI协议和AXI协议定义的基础事务。
1、AXI总线共有5个通道分别是read address channelwrite address channel、read data channel、write data channel、XXX。
每一个AXI传输通道都是单方向的。
2、每一个事务都有地址和控制信息在地址通道（address channel）中，用来描述被传输数据的性质。
3、读事务的结构图如下：4、写事件的结构图如下：5、这5条自力的通道都包含一个信息信号和一个双路的VALD、READY握制。
6、信息源通过VALID信号来指示通道中的数据和控制信息什么时候有效。
目地源用READY信号来表示何时能够接收数据。
读数据和写数据通道都包括一个LAST信号，用来指明一个事物传输的最后一个数据。
AXI4-协议规范
（普通或互斥访问）。 主 缓存类型。这个信号提供可缓存传输属性。
ARPROT[2:0] 主
ARVALID
主
ARREADY
从
ARQOS[3:0]
主
ARREGION[3:0] 主
保护类型。这个信号提供用于传输的保护单元信息。
读地址有效。这个信号表示读地址有效和控制信息是可 用的。该信号一直保持有效，直到响应信号ARREADY 为高。

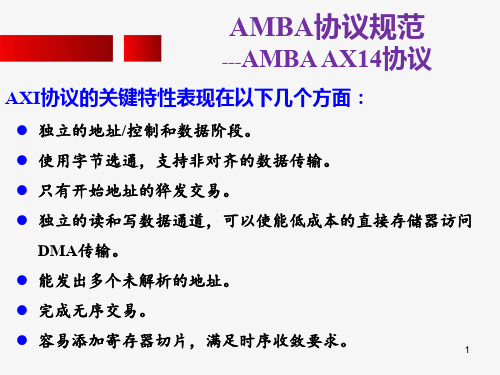

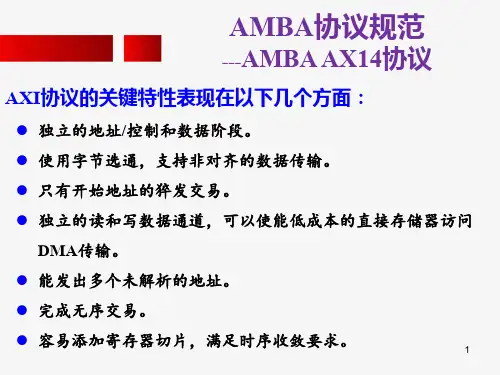

简化了不同领域IP的集成，并使自身或第三方IP的开发工作更简单易 行。
由于AXI4 IP已为实现最高性能、最大吞吐量以及最低时延进行了优化， 从而进一步简化了设计工作；
2
AMBA协议规范
--AMBA AX14协议
提供了更大的灵活性，主要体现在以下几个方面：
支持嵌入式、DSP 及逻辑版本用户。 调节互连机制，满足系统要求：性能、面积及功耗。 帮助设计者在目标市场中构建最具号召力的产品。
28
AXI4通道及信号
--AXI4交易通道的握手信号关系
从设备在确认BVALID前，从设备必须等待确认所有的 AWVALID和AWREADY信号。 在确认BVALID前，从设备不需要等待主设备确认BREADY 信号。 在确认BREADY前，主设备能等待BVALID信号。
29
AMBA AX14协议
6
AMBA协议规范
--AMBA AX14协议
AXI4使用读地址和读数据通道的读交易过程
7
AMBA协议规范
--AMBA AX14协议
AXI4使用写地址、写数据通道和写响应通道的写交易 过程。
8
AMBA AX14协议
AXI4整理解析
AMBA AXI Protocol Version：2.0序言面向的读者：这是AMBA （高速微控制器总线结构）AXI（高速可扩展接口）协议的说明书。
主要面向想熟悉AMBA、或是想去设计与AMBA AXI协议相兼容的系统和模块的读者。
说明书的内容安排：第一章绪论阅读本章，你会了解到AXI协议的结构、该协议中定义的基本的交易过程。
第二章信号描述本章主要介绍AXI一些信号的定义，如：写地址通道、读数据通道、写反应通道、读地址通道、读数据通道、以及低功耗接口等所用到信号。
第三章通道握手介绍通道握手的整个过程第四章地址选择主要讲AXI猝发类型、如何去计算地址、在一次猝发中使用字节通道传输的过程。
第五章附加的控制信息本章主要讲怎样让AXI协议支持系统级缓存和保护单元。
第六章自动访问本章主要讲互斥访问和锁定访问第七章反应信号主要讲AXI从模块的四种交易反应。
第八章模式调整主要讲AXI协议如何使用ID 标签去进行无序传输。
第九章数据总线主要讲在AXI读和写数据线上，如何处理交易大小可变的数据，以及如何用字节固定端的方式去处理混合端类型数据。
第十章非对齐传输主要讲如何使用AXI协议处理非对齐传输。
第十一章时钟和复字节主要讲述AXI时钟和复字节信号的时序。
第十二章低功耗接口主要讲如何使用AXI时钟控制接口，进入或者跳出一种低功耗的模式。
第十三章AXI4主要描述AXI协议中AXI3版本和AXI4版本技术上的不同。
第十四章AXI4-Lite主要讲述AXI4-Lite接口，它是一种简单控制寄存器类型的接口，在不需要AXI4全部功能的时候使用。
说明书中的约定如下：●印刷字体的类型●第四页的时序图●第四页中的信号印刷字体的类型：斜体此类型的字体用于突出显示重要的注释，介绍专用术语，指出文中所用到的参照和引用。
加粗字体此类型的字体用于突出显示接口包含的成分，如：菜单名。
指示出信号的名字。
在描述列表的适当之处，也可用来表示术语。
axi协议概念
axi协议概念摘要：1.AXI 协议简介2.AXI 协议的发展历程3.AXI 协议的基本原理4.AXI 协议的应用领域5.AXI 协议的优势与不足正文：1.AXI 协议简介AXI（Advanced eXpress Interface）协议，即高级表达接口，是一种用于连接可编程逻辑器件（FPGA）和嵌入式处理器的硬件接口。
AXI 协议起初由Xilinx 公司开发，用于提高FPGA 设计中的互连性能和灵活性，现在已经成为业界广泛采用的标准。
2.AXI 协议的发展历程AXI 协议的发展经历了几个阶段：- AXI 1.0:2003 年由Xilinx 公司发布，是最初的AXI 协议版本，主要用于FPGA 设计。
- AXI-Lite：2007 年发布，是AXI 1.0 的轻量级版本，适用于低成本和低功耗的应用。
- AXI 2.0:2009 年发布，提供了更高的性能和更多的特性。
- AXI 3.0:2011 年发布，进一步提高了性能，并增加了一些新特性。
3.AXI 协议的基本原理AXI 协议是一种基于传输层的协议，其基本原理是通过一组标准化的接口和协议，实现FPGA 和嵌入式处理器之间的数据传输和通信。
AXI 协议主要包括以下组件：- AXI 总线：用于连接FPGA 和嵌入式处理器的物理媒介。
- AXI 主设备：控制数据传输过程的设备，通常为嵌入式处理器。
- AXI 从设备：被动接收和发送数据的设备，通常为FPGA。
- AXI 数据流：在AXI 总线上传输的数据实体。
4.AXI 协议的应用领域AXI 协议广泛应用于以下领域：- FPGA 设计：AXI 协议是FPGA 设计中常用的硬件接口，可以实现FPGA 与其他硬件设备的互联。
- 嵌入式系统：AXI 协议可以用于连接嵌入式处理器和FPGA，提供高性能的数据传输和通信功能。
- 计算机视觉：AXI 协议在计算机视觉领域也有广泛应用，例如在图像处理和视频处理系统中。
