工程机械液压系统原理
液压系统的工作原理及应用
液压系统的工作原理及应用1. 液压系统的工作原理液压系统是通过液压传动和液压控制实现工程机械和设备运动、动作和能量转换的一种系统。
液压系统的基本原理是利用容积不变的液压油传输力和能量。
其主要组成部分包括液压泵、液压缸、液压阀、液压油箱和液压管路，其中液压泵产生液压油的压力，液压油通过液压管路传输到液压缸，由液压缸产生力或运动来实现工作。
液压系统的工作原理主要包括以下几个方面：1.1 压力传递原理液压系统中液压泵通过机械装置产生动力，驱动液压油产生一定的压力。
这种压力可以通过液压油传递到各个液压执行元件（如液压缸）上，形成驱动力。
液压油是通过容积变化来传递力和能量的，由于液体是不可压缩的，所以使得液压系统具有很好的传递性能。
1.2 力的传递原理液压系统利用液压油的压力来传递作用力。
当液压泵产生一定的压力后，液压油会通过液压管路传输到液压执行元件（如液压缸）中，形成驱动力。
液压油的作用力可以通过杠杆原理来放大，从而实现较大的力。
1.3 运动控制原理液压系统中的液压阀起到控制和调节液压油流的作用，从而实现机械设备的运动控制。
液压阀通过对液压油进出口的控制，可以控制液压缸的运动方向、速度和力大小。
液压阀可以根据实际需要进行调节和控制，具有很好的灵活性和可调性。
2. 液压系统的应用液压系统在各个领域都有广泛的应用，包括机械制造、工程建设、航空航天、冶金矿山等。
以下是液压系统的一些典型应用：2.1 工程机械液压系统在工程机械中起到了至关重要的作用。
例如，挖掘机、起重机等工程机械常用液压系统来完成各种动作，如升降、伸缩、转动等。
液压系统具有调节和控制方便的特点，可以满足不同作业条件下的要求。
2.2 汽车工业液压系统在汽车工业中也有广泛应用。
例如，汽车的转向系统、制动系统、悬挂系统等都采用了液压系统。
液压系统在汽车上的应用可以提高汽车的稳定性、安全性和舒适性。
2.3 航空航天液压系统在航空航天领域也有重要应用。
液压系统的工作原理
液压系统的工作原理液压系统是一种利用液体传递能量的技术。
它通过液体的压力来传递力和控制运动。
液压系统广泛应用于各个行业，包括工程机械、航空航天、汽车工业等。
本文将详细介绍液压系统的工作原理。
一、液压系统的基本组成液压系统由以下几个主要组成部分构成：1. 液压液：液压系统中使用的工作介质，通常是机油或液压油。
2. 液压泵：将机械能转化为液体能量，并将液压液压入系统中。
3. 液压缸或液压马达：将液体能量转化为机械能，产生力或运动。
4. 阀门：控制液流的方向、压力和流量，实现系统的各种功能。
5. 油箱：存储液压油，保持系统压力平衡，并冷却液压油。
二、液压系统的工作原理液压系统的工作原理基于势能转换原理，通过改变液体的压力和流动来实现力的传递和控制运动。
1. 液压泵的工作原理液压泵通过机械装置将输入的机械能转化为液体能量。
当液压泵的活塞向前运动时，将低压液压油吸入泵腔内。
当活塞向后运动时，高压液压油被泵出，形成液体流动。
2. 液压缸的工作原理液压缸是将液体能量转化为机械能的装置。
当液体从液压泵进入液压缸时，液压缸的活塞会受到压力的作用，产生推力或拉力，实现力的传递和控制物体的运动。
3. 阀门的工作原理阀门在液压系统中起到控制流体流动方向、压力和流量的作用。
常见的液压阀门包括流量控制阀、压力控制阀和方向控制阀。
通过控制阀门的开启或关闭，可以实现对液体流动的精确控制，以及对液压系统的功能实现。
4. 液压系统的工作流程液压系统的工作流程通常包括以下几个步骤：（1）液压泵吸入液压油；（2）液压泵将液压油压入液压缸或液压马达；（3）液压缸或液压马达产生力或运动；（4）流回液压油箱的液压油进入油箱。
三、液压系统的优势和应用液压系统具有以下几个优势：1. 功率密度高：液压系统可以通过增大压力来实现更大的输出力，具有高功率密度。
2. 精确控制：通过各种阀门的组合使用，可以实现对液压系统的精确控制，以满足不同应用的需求。
液压系统的工作原理和应用
液压系统的工作原理和应用液压系统是一种利用液体传递力量和控制运动的技术。
它通过运用流体力学原理，将液体（通常是油）作为介质，在输油管道和液压机构中传递力量，实现机械装置的控制和动作。
液压系统广泛应用于各个领域，例如机械制造、航空航天、汽车工业、工程机械等，为生产和生活提供了极大的便利和效益。
一、液压系统的工作原理液压系统的工作原理主要基于帕斯卡定律。
根据帕斯卡定律，封闭于容器内的任何一点受到的压力都会均匀传递到容器内的各个部分。
液压系统利用这一原理，通过增加或减少液体的压力，实现力量的传递和控制。
液压系统中常见的元件包括：液压泵、储油箱、液压马达、液压缸、控制阀等。
液压泵负责将机械能转化为流体能；储油箱用于存储和调节油压；液压马达将液体动能转化为机械能，驱动机械装置工作；液压缸则是将液体能量转化为机械能量，通过拉伸和压缩实现线性运动；控制阀调节液体的流量和压力，控制系统的工作。
液压系统的工作过程中，液体从液压泵吸入并推送到液压马达或液压缸。
当液压泵施加一定压力将液体推向液压马达或液压缸时，液体在马达或缸内产生动力，推动马达或缸做出相应的运动。
二、液压系统的应用液压系统具有许多优点，因此广泛应用于各种工业和民用领域。
1. 机械制造 industry液压系统在机械制造领域中被广泛应用于各种机械设备，如冲床、注塑机、压铸机等。
液压系统可以提供高的力量密度和精确的控制，满足了对压力、速度和位置的要求。
此外，液压系统的工作平稳、噪音低，使用寿命长，可靠性高，为机械制造业带来了卓越的性能和效益。
2. 航空航天 industry在航空航天领域，液压系统用于飞机和飞行器的起落架、襟翼、刹车系统等。
液压系统在这些应用中承担着重要的作用，提供了动力和控制，确保了飞行器的安全和可靠性。
3. 汽车工业 industry液压系统在汽车工业中被广泛应用于刹车系统、悬挂系统和转向系统等。
液压刹车系统能够提供稳定的制动力，提高刹车效果和安全性能；液压悬挂系统可根据车辆状态和道路状况自动调节悬挂高度和刚度，提高乘坐舒适性和操控性；液压转向系统通过液压力量传递，实现方向盘操纵的轻松和精确。
挖掘机液压工作原理
挖掘机液压工作原理挖掘机是一种重型工程机械，广泛应用于土方工程、公路建设、矿山开采等领域。
而挖掘机的液压系统是其重要的工作原理之一，它通过液压传动来实现各种机械运动，具有结构简单、传动平稳、反应灵敏等优点。
下面我们将详细介绍挖掘机液压工作原理。
首先，挖掘机液压系统主要由液压泵、液压缸、液压阀等组成。
液压泵负责将机器的动力转化为液压能，提供给整个液压系统；液压缸则是将液压能转化为机械能，推动机械运动；液压阀则起到控制液压系统流量、方向等作用。
其次，液压系统工作原理主要是利用液体不可压缩的特性，通过液压泵将液体压入液压缸，从而推动液压缸的活塞运动。
具体来说，当液压泵工作时，液体被吸入液压泵内，随后被压缩并排入液压缸，从而推动液压缸活塞运动。
而液压阀则起到控制液体流动方向、流量等作用，从而实现对液压系统的精确控制。
再者，液压系统的工作原理可以简单概括为“液体传力”，即通过液体在密闭管路中的传递压力来实现机械运动。
这种工作原理具有传动平稳、反应灵敏、传动效率高等优点，适用于各种复杂的工程机械。
最后，挖掘机液压系统的工作原理对于挖掘机的工作性能和稳定性具有重要影响。
合理的液压系统设计和优质的液压元件选用，可以有效提高挖掘机的工作效率和可靠性。
因此，对于挖掘机液压系统工作原理的深入理解和掌握，对于提高挖掘机的工作效率和使用寿命具有重要意义。
总之，挖掘机液压系统的工作原理是挖掘机能够正常工作的重要基础，它通过液压泵、液压缸、液压阀等组成，利用液体不可压缩的特性，实现了机械运动的精确控制。
深入理解和掌握挖掘机液压系统的工作原理，对于提高挖掘机的工作效率和可靠性具有重要意义。

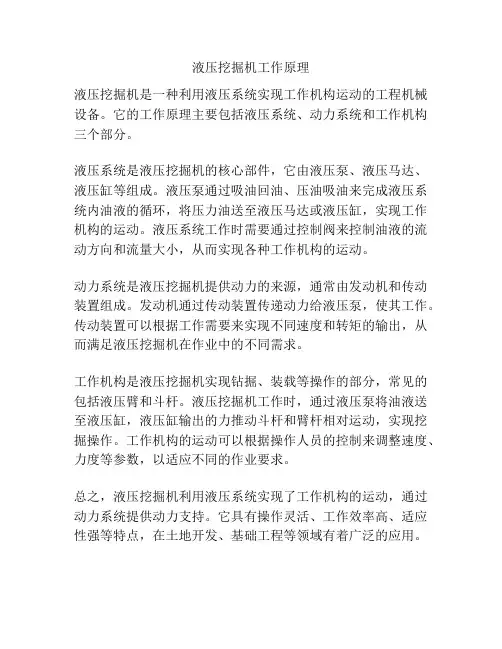

液压挖掘机工作原理
液压挖掘机工作原理
液压挖掘机是一种利用液压系统实现工作机构运动的工程机械设备。
它的工作原理主要包括液压系统、动力系统和工作机构三个部分。
液压系统是液压挖掘机的核心部件，它由液压泵、液压马达、液压缸等组成。
液压泵通过吸油回油、压油吸油来完成液压系统内油液的循环，将压力油送至液压马达或液压缸，实现工作机构的运动。
液压系统工作时需要通过控制阀来控制油液的流动方向和流量大小，从而实现各种工作机构的运动。
动力系统是液压挖掘机提供动力的来源，通常由发动机和传动装置组成。
发动机通过传动装置传递动力给液压泵，使其工作。
传动装置可以根据工作需要来实现不同速度和转矩的输出，从而满足液压挖掘机在作业中的不同需求。
工作机构是液压挖掘机实现钻掘、装载等操作的部分，常见的包括液压臂和斗杆。
液压挖掘机工作时，通过液压泵将油液送至液压缸，液压缸输出的力推动斗杆和臂杆相对运动，实现挖掘操作。
工作机构的运动可以根据操作人员的控制来调整速度、力度等参数，以适应不同的作业要求。
总之，液压挖掘机利用液压系统实现了工作机构的运动，通过动力系统提供动力支持。
它具有操作灵活、工作效率高、适应性强等特点，在土地开发、基础工程等领域有着广泛的应用。
挖掘机液压工作原理
挖掘机液压工作原理挖掘机是一种常见的工程机械设备，其液压系统是实现各种功能的重要组成部分。
了解挖掘机液压工作原理对于维护和维修挖掘机具有重要意义。
本文将介绍挖掘机液压工作原理的相关知识，希望能够帮助大家更好地理解挖掘机的工作原理。
1. 液压系统概述。
挖掘机的液压系统是由液压泵、执行元件、控制元件、液压油箱、管路和液压油等组成的。
液压泵负责将机械能转换为液压能，执行元件则根据控制元件的指令，将液压能转换为机械能，从而驱动挖掘机的各项工作。
控制元件则起到控制液压系统工作的作用，液压油则作为传递液压能的介质。
2. 液压传动原理。
液压传动是利用液体传递能量的一种传动形式。
在挖掘机中，液压泵将机械能转换为液压能，通过管路输送到执行元件，执行元件再将液压能转换为机械能，从而实现对挖掘机各项工作的控制。
液压传动具有传递平稳、传动效率高、传动方向灵活等优点。
3. 液压系统工作原理。
挖掘机液压系统的工作原理是通过液压泵将液压油从液压油箱抽吸到系统中，形成一定的压力和流量。
液压油经过控制元件的调节，进入执行元件，驱动挖掘机的各项工作。
当需要停止或改变工作时，控制元件会相应地调节液压系统的工作状态。
4. 液压系统的优点。
挖掘机液压系统具有结构简单、传动平稳、工作可靠、维护方便等优点。
同时，液压系统还能够实现多路并联、多点控制、远距离传动等功能，适用于各种复杂的工况。
5. 液压系统的维护。
为了确保挖掘机液压系统的正常工作，需要定期对液压油进行更换和维护，保持液压系统的清洁和密封性能。
同时，还需要对液压泵、执行元件、控制元件等进行定期检查和维护，确保各部件的正常工作。
结语。
挖掘机液压系统是实现挖掘机各项工作的重要组成部分，了解液压系统的工作原理对于挖掘机的维护和维修具有重要意义。
希望本文所介绍的挖掘机液压工作原理相关知识能够帮助大家更好地理解挖掘机的工作原理，为实际工作提供一定的参考。
液压挖掘机工作原理
液压挖掘机工作原理液压挖掘机是一种利用液压传动的工程机械，它通过液压系统来实现各种动作，如起升、回转、行走等，具有工作效率高、操作灵活等优点。
那么，液压挖掘机是如何实现这些动作的呢？接下来，我们将深入探讨液压挖掘机的工作原理。
首先，液压挖掘机的工作原理主要基于液压系统。
液压系统由液压泵、液压缸、液压阀等组成，通过液压油的流动来实现各种动作。
液压泵负责将机器内的液压油压力增大，然后通过液压阀控制液压油的流向和流量，最终实现液压缸的伸缩，从而驱动机械的各种动作。
其次，液压挖掘机的起升和回转动作是通过液压缸来实现的。
液压缸是一种能够将液压能转化为机械能的装置，它由缸筒、活塞、活塞杆等部件组成。
当液压油进入液压缸时，活塞会受到液压力的作用而产生线性运动，从而驱动机械的起升和回转动作。
另外，液压挖掘机的行走动作是通过液压马达来实现的。
液压马达是一种能够将液压能转化为旋转运动的装置，它通过液压油的流入和流出来驱动机械的行走动作。
当液压油进入液压马达时，马达会产生旋转运动，从而带动机械的行走。
此外，液压挖掘机的液压系统还包括液压油箱、液压管路、液压滤清器等部件。
液压油箱用于储存液压油，液压管路用于输送液压油，液压滤清器用于过滤液压油中的杂质，保证液压系统的正常运行。
总的来说，液压挖掘机的工作原理是通过液压系统来实现各种动作，液压泵提供液压能，液压缸和液压马达将液压能转化为机械能，从而驱动机械的各种动作。
液压系统的稳定性和可靠性对液压挖掘机的工作效率和安全性至关重要。
在实际操作中，操作人员需要熟练掌握液压挖掘机的工作原理，合理操作液压系统，确保机器的正常运行。
同时，定期对液压系统进行检查和维护，保证液压挖掘机的长期稳定运行。
通过对液压挖掘机工作原理的深入了解，可以更好地发挥机器的作用，提高工作效率，保障工程施工的顺利进行。
液压系统工作原理
液压系统工作原理液压系统是一种利用液体传递能量并实现各种机械运动的系统。
液压系统广泛应用于工程机械、航空航天、冶金设备等领域，其工作原理是通过液体的压力传递力量和控制机械运动。
本文将介绍液压系统的工作原理及其相关组成部分。
一、液压系统的工作原理液压系统的工作原理基于两个基本原则：压力传递原理和压力控制原理。
1. 压力传递原理压力传递原理是液压系统工作的基础，它通过液体的压力传递力量。
在液压系统中，液体被泵入主压力线路，产生压力。
这个压力作用于液压活塞上，使其产生力，并将力传递给被控制的机械装置。
液体在系统中的传递速度快，因此能够实现高速运动。
2. 压力控制原理液压系统还依赖于压力控制原理来确保系统的安全和稳定运行。
压力控制主要由压力阀完成。
在液压系统中，通过调整压力阀的开度，可以控制系统中的压力大小。
这样一来，液压系统就能够根据实际需求进行力量的传递和控制。
二、液压系统的组成部分液压系统由多个组成部分构成，下面将介绍其中的三个重要组成部分：液压泵、液压缸和控制阀。
1. 液压泵液压泵是液压系统中的心脏，它负责将液体从液压油箱中吸入，并通过压力的形式送入主压力线路。
液压泵有多种类型，常见的有齿轮泵、柱塞泵和叶片泵。
液压泵的工作原理是通过机械力的作用，将液体压缩并推动到系统中。
2. 液压缸液压缸是液压系统中的执行元件，它接受液压泵输出的压力，并将其转化为机械能。
液压缸由一个活塞和一个活塞杆组成。
当液压泵输出的压力作用于液压缸的活塞上时，活塞会受到力的作用而产生运动。
3. 控制阀控制阀是液压系统中的关键元件，它用于控制液体的流动方向和流量大小。
常见的控制阀有单向阀、溢流阀和比例阀等。
通过调整控制阀的位置和开闭状态，可以实现液体的流动控制和压力控制。
三、液压系统的应用液压系统广泛应用于各个领域，其优势在于传动力大、反应迅速、控制方便等。
以下是液压系统在几个领域的应用举例：1. 工程机械：液压系统在挖掘机、起重机等工程机械中得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压元件1．液压泵 将电动机(或其它原动机)输出的机械能转换为液体压力能的能量转换装置,在液压系统中液压泵是动力源,是液压系统的重要组成部分。
液压泵主要有齿轮泵、叶片泵、和柱塞泵三大类。
2．液压缸 将液体的压力能变为机械能的能量转换元件。
液压缸一般用于实现直线往复运动及摆动运动等。
按结构特点不同，液压缸分为活塞式、柱塞式和摆动式三大类。
（1）活塞式液压缸a. 单出杆液压缸如图所示，单出杆缸的特点是仅在液压缸的一端有活塞杆，于是缸两腔的有效面积大小不等，无杆腔的面积比有杆腔的面积大，因此，当压力油以相同的压力和流量分别进入两腔时，活塞两个方向的推力和运动速度都不相等。
图5.1.1单出杆液压缸图5.1.2双出杆液压缸b. 双出杆液压缸双出杆缸的特点是在液压缸的两端都有活塞杆，于是缸两腔的有效面积大小相等，因此，当压力油以相同的压力和流量分别进入两腔时，活塞两个方向的推力和运动速度都相等。
（2） 柱塞式液压缸如图所示，柱塞缸的特点是液压油从左端进入液压缸，推动柱塞向右移动，回程靠外力或本身自重回位，为获得双向往复运动，柱塞缸常成对使用。
图5.1.3柱塞式液压缸 3．单向阀 防止液流倒流的元件，按控制方式不同，可分为普通单向阀和液控单向阀。
普通单向阀使液体只能向一个方向流动，反向截止；液控单向阀是使液流有控制的单向流动。
图5.1.4单向阀职能符号 图5.1.5普通单向阀此外，有一种三通式液控单向阀，称为梭阀或选择阀。
根据阀芯工作时的形态像只梭子而得名，它可以自动进行油路压力的选择。
梭阀的结构如图所示，它有二个压力油入口和一个出口。
当右边进口压力大于左边进口压力时，阀芯被两者的压力差推向左边，关闭左端压力油口，从而右端压力油通向出口;反之，左端压力油通向出口。
图5.1.6梭阀1.圆锥截头式2.球式3.图形符号.4．换向阀利用阀芯和阀体间的相对运动来切换油路中液流的方向的液压元件。
图5.1.7换向阀1.阀芯2.阀体.上图所示位置为液压缸两腔不通压力油，处于停机状态。
若换向阀的阀芯1左移，阀体2上的油口P和A相通，B和O连通，压力油经油口P、A进入液压缸左腔，活塞右移，右腔油液经油口B、O回油箱;反之，阀芯右移时油口P和B连通、A 和T连通，活塞便左移。
（P表示进油口，O或T表示通油箱的回油口，A和B表示连接其他两个工作油路的油口，另外X表示控制油口，L或Y表示泄油口。
换向阀分类如下图：图5.1.8滑阀式换向阀阀芯移动的驱动力有多种形式，目前主要有手动、电动、液动、电液几种方式。
(1).手动换向阀是利用控制手柄直接操纵阀芯移动实现油路换向。
图5.1.9手动换向阀职能符号图5.1.10手动换向阀(2).电磁换向阀是利用电磁铁的吸合力控制阀芯运动实现油路换向。
图5.1.11 电磁换向阀职能符(3).液动换向阀是利用液压系统中控制油路的压力油来推动阀芯移动实现油路换向。
(4).电液换向阀由电磁换向阀和液动换向阀组成，电磁换向阀为先导阀，用于控制液动换向阀换向，液动换向阀控制主油路换向。
图5.1.12 电液换向阀职能符号图5.1.13 电液换向阀阀芯中位机能：O形：油口全封闭，系统不卸载，缸封闭，换向冲击大。
H形：各油口全连通，系统卸载，换向平稳。
Y形：系统不卸载，缸两腔与回油相通。
M形：系统卸载，缸两腔封闭。
P形：压力油与缸两腔通，回油封闭。
图5.1.145．溢流阀当系统的压力达到其调定值时，开始溢流，将系统的压力基本稳定在某一调定的数值上，实现稳压、调压、限压。
分类：直动式、先导式。
用途：安全阀：系统超载时，阀打开，对系统起过载保护。
背压阀：装在回油路上，产生回油阻力，提供低控制压力。
溢流阀职能符号先导式溢流阀直动式溢流阀图5.1.15溢流阀职能符号图5.1.16先导式溢流阀图5.1.17直动式溢流阀6．减压阀使其出口压力低于进口压力，并使出口压力可以调节，减压阀用于降低或调节系统某一支路的压力，以满足某些执行元件的需要。
分类：直动式、先导式。
用途：提供分支油路所需的低于油泵供油压力、作电液换向阀等控制压力用。
减压阀职能符号 先导式减压阀 直动式减压阀图5.1.18减压阀职能符号 图5.1.19先导式减压阀 图5.1.20直动式减压阀7．顺序阀 以压力为控制信号，自动接通或断开某一支路的液压阀。
功用：常闭，当进口压力超过设定值打开。
用来控制多个执行元件的顺序动作，背压阀、平衡阀等。
分类：直动式、先导式。
顺序阀与溢流阀的区别：顺序阀出口通负载油路，泄漏油必需外泄；溢流阀出口则与回油通，可内泄。
溢流阀进口压力限定，顺序阀最高进口压力由负载决定，可随负载增高。
顺序阀职能符号 先导式顺序阀图5.1.21顺序阀职能符号 图5.1.22先导式顺序阀8．流量控制阀 依靠改变阀口通流面积的大小或通流通道的长短来改变液阻，控制通过阀的流量，达到调节执行元件运动速度的目的。
分类：节流阀、调速阀等节流阀工作原理：调节手把使阀芯做轴向移动，改变节流口的通流截面积。
图5.1.23节流阀职能符号 图5.1.24节流阀9．过滤器 过滤混在液压油液中的杂质，控制油的洁净程度，使进到系统中去的油液的污染度降低，保护系统正常工作。
过滤器的主要性能指标有过滤精度、通流能力、压力损失等，过滤精度为主要指标。
图5.1.25滤油器职能符号 图5.1.26滤油器10．油箱储存油液，同时还具有散热、沉淀污物、析出油液中渗入的空气以及作为安装平台等作用。
11．密封装置密封是解决液压系统泄漏问题的有效手段之一。
当液压系统的密封不好时，会因为泄漏而污染环境，还会造成空气进入液压系统而影响液压泵的工作性能和液压执行元件的平稳性；当内泄漏严重时，造成系统容积效率过低及油液温升过高，以至系统不能正常工作。
分类：按工作原理可分为非接触式密封和接触式密封。
接触式密封指间隙密封，是靠相对运动件配合面之间的微小间隙来进行密封的；接触式密封指密封件密封，如O形密封圈、唇形密封圈、组合式密封圈等。
混凝土泵送机械液压系统1、泵送单元液压系统1．1主泵送油路系统主泵送系统按油液循环方式分为开式液压回路和闭式液压回路两种。
图5.2.1 主泵送开式液压油路图5.2.1主泵为轴向变量柱塞泵，出口额定工作压力由溢流阀调定，调定值为32Mpa，两主油缸采用串联，在主泵压力油的作用下，一缸前进，另一缸后退，运行到行程终点时，触发换向机构，主泵进出口油流方向改变，从而主油缸活塞运动方向改变，实现主油缸活塞的交替前进后退。
同时主油缸活塞行程终点装有单向阀，当主缸活塞运行到终点时，主缸单向阀将主油缸有杆腔和无杆腔连通，防止撞缸，并对主油缸封闭腔进行补油。
图5.2.2 主泵送闭式液压油路1.补油泵2.主油泵3.电磁换向阀4.伺服阀5.调速阀6.恒功率阀7.压力继电器8.高压溢流阀9.高压溢流阀 10.冲洗阀 11.梭阀 12.主油缸（左） 13.主油缸（右） 14.溢流阀图5.2.2补油泵出口油路可分成两路：第一路为补油油路，通过两高压溢流阀8、9内的单向阀作用，使该油路始终与主泵吸油油路相通，对主泵送油路进行补油，同时多余的油液经冲洗阀10进入冷却器流回油箱，实现对闭式油路系统的热交换。
第二路为控制油路，自补油泵1泵出的压力油经调速阀5，电磁换向阀3，驱动伺服阀阀芯，实现主泵斜盘角度的改变，同时经过恒功率阀6，拾取信号，控制主泵恒功率恒定。
电磁换向阀两端电磁铁交替得电，使液压油从不同端交替推动伺服阀阀芯，从而改变控制工作油路的方向，使其交替从不同方向推动伺服缸，伺服缸通过联杆驱动主泵斜盘向不同方向倾斜，实现主泵进出油方向的改变。
调节减压调速阀使推动伺服阀芯的压力油压力改变，从而实现斜盘角度大小的改变即改变主泵泵送流量，实现泵送速度的改变。
第三路为控制工作油路，当伺服阀芯被推动后，伺服缸某一端进油口被打开，伺服缸产生位移，同时伺服缸又带动伺服阀的位移反馈杆，使伺服阀回到中位，切断伺服缸进油油路，使斜盘稳定在某一位置上。
主油泵开式液压回路：采用A11VLO轴向变量柱塞泵。
该泵带有恒功率控制装置、压力截流阀和电控变量控制阀。
电控面板上油泵排量按钮由小变大范围内调节时，主油泵排量在0～最大范围内变化。
图5.2.3 油泵A11VLO开式液压系统的功率匹配在混凝土泵的工作过程中，泵的出口压力由负载决定，当混凝土泵送阻力增大时，泵的出口压力也随着增大，如流量不变，那么液压泵的输出功率也将增大，泵从原动机吸收的功率也将增大。
为使原动机保持恒速运转，保证其最佳的性能如燃油经济性等，原动机只能允许瞬时或短时间的超载，不然就会引起原动机的故障或损坏等。
恒功率控制是指依照工作压力通过调节泵的输出流量，保证在恒定转速驱动下的液压泵的输出功率不超出预定的驱动功率。
即Nb=Pb ×Vg=常数Nb=泵的输出功率（KW ） Pb=工作压力（Mpa ） Vg=Qb/60=qb ×nb/60000=排量Qb=泵的出口流量（L/min ） qb=泵的排量（mL /r ） nb=泵的转速（r/min ）如图5.2.4，在设定范围控制起点开始，液压泵的输出功率恒定，工作压力与流量严格遵循双曲线变化，保证良好高效的原动机功率匹配。
A ，B 服务端口（没有辅助泵） 420barS 进料口（有辅助泵） 35barT 1, T 2 通气罩R 通气放油口M 测量点，调节端口X 进水口压力传感器、DRL 和压力切断控制器Y 进水口报时控制器、两段式压力切断器和HDG 安装在GE10-PLM （或G 口关闭）上带有报时器、HD 和EP 的位置传感器图5.2.4 图5.2.5下以力士乐（Rexroth ）A11VO 开式变量泵为例，分析介绍其自带恒功率阀的实现功率匹配原理。
如图5.2.5通过调整恒功率调整弹簧设定恒功率压力起调点。
（1）最大排量区当工作压力低于起调点压力时，即小活塞1无法推动摇臂3绕固定支点移动恒功率阀芯移动时，液压泵以最大排量工作。
对于液压配置相同而原动机功率配置不同的混凝土泵，设置的恒功率压力起调点是不同的，恒功率起调点设置主要是满足原动机动力特性，即良好的功率匹配，一般原动机功率大的恒功率压力起调点高。
（2）恒功率区当混凝土泵的工作压力超过恒功率压力起调值后，作用在恒功率阀小活塞1上的从液压泵工作压力引入的压力油将克服调整弹簧2的阻碍，推动摇臂绕3固定支点转动，使恒功率阀芯向右移动。
而恒功率阀芯的移动将使压力油通过恒功率阀进入作用在A11VO 泵斜盘下方的小油缸，小油缸活塞向左推动斜盘摆向小排量。
在排量变化的同时，斜盘上方的小油缸将向右移动，带动小活塞1的整体右移。
小活塞1的整体右移，导致了其作用在摇臂3上的力臂的变小，弹簧2将推动摇臂3绕固定支点转动到初始位置而带动恒功率阀芯关闭。
