小信号模型的原理与应用
二极管直流简化模型和小信号模型
二极管的直流简化模型和小信号模型是用于描述其电性能的不同模型。
在简化模型中，二极管被理想化为一个闭合开关或者一个线性电阻。
当电压超过某个阈值时，二极管立即导通，电流可以无限制地流动；而当电压低于这个阈值时，二极管截止，电流无法通过。
另一方面，小信号模型则是在二极管上的电压（或二极管中电流）仅在一较小范围内发生变化时所建立的模型。
在此模型中，将二极管的I-V特性近似为以Q点为切点的一条直线，其斜率的倒数就是小信号模型的微变电阻rd。
特别需要注意的是，小信号模型中的微变电阻rd与静态工作点Q有关，此模型一般用于二极管处于正向偏置条件下，且vD远大于VT。
这两类模型各有应用场景。
大信号模型能反映二极管正常工作在正偏和反偏的全部特性，可用于分析二极管电路的大部分情况。
而小信号模型则主要用来描述正向导通时某局部工作区域的动态特性，常应用于二极管电路的精细分析以及电力电子的环路设计等需要精确控制的情况。
小信号模型
vbe uT vce
ib rce vce
4. H参数的确定
• 一般用测试仪测出； • rbe 与Q点有关，可用图示仪测出。
一般也用公式估算 rbe
rbe= rb + (1+ ) re
其中对于低频小功率管 rb≈200
而
re
VT (mV) I EQ (mA)
26(mV) I EQ (mA)
IB
直流通路
IC VCE
2. 画出小信号等效电路
共射极放大电路
交流通路
将BJT用晶体管 的小信号模型代 替，即得H参数 小信号等效电路
vi
Rb
H参数小信等效电路
Rc RL
3. 求电压增益
· Ib
·
Vi
Rb
· Ic
· Ib
Rc
RL V·o
根据
· Vi
I·b·rbe
I·c=
· ·Ib
V· O
I·c
c + ib b
vBE
–
e
ic + vCE
–
BJT双口网络
• H参数都是小信号参数，即微变参数或交流参数。 • H参数与工作点有关，在放大区基本不变。 • H参数都是微变参数，所以只适合对交流信号的分析。
3. 模型的简化
ib hie （a）
vbe hrevce
hfeib
ic （a）图：
➢ ib 是受控源 ，且为电流控制电流源
1. H参数的引出
c + ib b
vBE
–
e
ic + vCE
–
BJT双口网络
对于BJT双口网络，我们已经知道 输入输出特性曲线如下：
3.4(小信号模型)
h oe
IB
∂ iC = ∂ v CE
h fe =
I
B
∂ iC ∂iB
V CE
2．H参数小信号模型
(1)小信号模型的引出
• 输入回路的戴维 南等效电路 • 输出回路的诺顿 等效电路
vbe = hieib + hre vce
ic = h feib + hoe vce
(2)关于小信号模型的讨论
①电流源的性质： 等效电流源不是BJT本身 所具有的能源，只代表 BJT 的 电 流 控 制 作 用 。 ib=0(即vbe＝0)时，等效电 流源不存在，它具有从 性，称为受控电源 （受输入电流控制的， 独立的电源）。
• 共射极接法的BJT的小信号模型，H参数的数量级为：
⎡ hie [h ]e = ⎢ ⎣ h fe
⎡ rbe hre ⎤ ⎥ = ⎢β hoe ⎦ ⎢ ⎣
µr ⎤
⎡10 3 Ω 10 − 3 ~ 10 − 4 ⎤ 1⎥=⎢ 2 ⎥ −5 ⎥ ⎣ 10 10 S ⎦ rce ⎦
(3)模型的简化
BJT小信号模型的简化 (a) H参数信号模型 (b) 简化模型
• BJT的特性曲线用图形描述了管子内部电压、 电流的关系。 • BJT的参数，则是用数学形式表示管子内部电 压、电流微变量的关系。 • 两种方法都是表征管子性能、反映管内物理过 程的，两者之间必然具有密切的内在联系。
混合参数的物理意
∂v hre = BE ∂vCE
Vi = Vs
•
•
Ri Rs + Ri
Ri >> Rs
• 对于输出级来说，希望输出电阻越小越好，可以提高 带负载的能力。
Vo = AVO Vi
小信号分析基本原理
小信号分析基本原理在电子工程领域中，小信号分析是一种用于对线性电路和系统进行稳态和动态响应分析的方法。
它基于线性系统的近似假设，即输入信号和输出信号之间存在线性关系。
小信号分析的基本原理是将非线性系统转化成为其稳态工作点附近的线性模型，从而可以方便地进行系统分析和设计。
1.小信号模型在小信号分析中，我们首先需要获得系统的小信号模型。
小信号模型表示输入信号在系统稳态工作点附近的微小变化对输出信号的影响。
具体而言，对于电子电路，小信号模型可以用传递函数或者增益-相位模型表示。
2.线性化为了得到小信号模型，我们通常需要线性化非线性系统。
线性化就是通过在工作点附近进行泰勒级数展开，将非线性系统近似为线性系统。
线性化的基本思想是在工作点附近将系统的非线性部分忽略，并保留一阶导数。
这样就可以得到系统的线性增益和相位响应。
3.频域分析小信号分析中，频域分析是一种常用的方法。
通过将输入信号和输出信号转换到频域，我们可以得到系统的频率响应。
频域分析可以用于计算系统的增益、相位以及频率特性等，从而对系统的性能进行评估和优化。
4.时域分析除了频域分析外，时域分析也是小信号分析的重要方法。
时域分析主要关注系统对输入信号的瞬态响应，包括时间延迟、上升时间、下降时间等参数。
时域分析可以帮助我们更好地理解系统的动态特性。
5.稳定性分析小信号分析还可以用于系统的稳定性分析。
我们可以通过分析系统的极点和零点来评估系统的稳定性。
稳定性分析对于电路和控制系统设计非常重要，它可以帮助我们预测系统的动态响应，并采取相应措施确保系统的稳定性。
总结：小信号分析基于线性系统的近似，通过线性化非线性系统得到系统的小信号模型。
频域分析和时域分析是小信号分析的两种常用方法，分别用于评估系统的频率特性和瞬态响应。
稳定性分析则帮助我们判断系统的稳定性。
小信号分析是电子工程中不可或缺的工具，它可以帮助工程师设计和分析各种电路和系统，以满足特定的性能要求。
小信号线性化模型课件
因此，研究小信号线性化模型对于提高工业过程的控制精度和稳定性具有重要意义 。
研究现状与发展
小信号线性化模型的研究起源于上世纪 九ቤተ መጻሕፍቲ ባይዱ年代，经过多年的研究和发展，已 经在航空航天、化工等领域得到了广泛
01
02
03
控制策略设计
稳定性分析
故障诊断
小信号线性化模型可用于控制策略设计， 实现复杂系统的精确控制。
通过小信号线性化模型，可以分析控制系 统的稳定性，确保系统的正常运行。
利用小信号线性化模型可以诊断控制系统 中的故障，提高系统的可靠性。
图像处理中的应用
01
02
03
图像增强
小信号线性化模型可用于 图像增强，通过对图像的 建模和优化，提高图像的 清晰度和质量。
将处理后的数据绘制成曲线图，以便 更直观地观察和分析。
结果比较与讨论
对比不同模型
将小信号线性化模型与其他模型 进行对比，分析其优劣和适用范
围。
分析误差原因
对实验误差进行分析，找出误差的 原因和改进方向。
总结结论
根据实验结果和分析，总结出小信 号线性化模型的特性和适用条件， 为实际应用提供参考。
05
速度更新其位置。
01
02
03
04
05
基于支持向量机的优化
01
支持向量机是一种基于统计学 习理论的分类器，适用于解决
二分类问题。
02
在小信号线性化模型中，支持 向量机可以用于优化模型的参 数，提高模型的预测精度和鲁
棒性。
03
模电(小信号模型分析法)
电路可能出现的问题。
3 优化设计
在设计放大电路时，小信号模型分析法可用于指导电路参数 的调整，优化电路的性能。
小信号模型分析法的优势与局限性
优势
小信号模型分析法能够简化放大电路 的分析过程，提高分析效率，对于工 程设计和科学研究具有一定的实用价 值。
局限性
小信号模型分析法是一种近似分析方 法，对于非线性问题和强信号问题可 能无法得到准确的结果，需要采用其 他更精确的分析方法。
THANKS
调频范围
调频范围是指振荡器能够输出的 频率范围，反映了振荡器的频率
可调性。
输出功率
振荡器的输出功率是指其输出的 信号强度，影响信号的传输距离
和接收质量。
04
小信号模型的参数提取
参数提取的方法
实验测量法
通过实验测量电路的性能指标，从而提取出相关参数。
仿真分析法
利用电路仿真软件对电路进行模拟，通过仿真结果提 取参数。
滤波器传递函数
滤波器传递函数描述了信号通过滤波器后的频 率响应特性。
滤波器阶数
滤波器阶数是指滤波器的系统函数中极点数量 ，决定了滤波器的性能和复杂度。
振荡器电路分析
振荡频率
振荡频率是指振荡器输出的信号 频率，是振荡器的重要参数。
相位噪声
相位噪声是衡量振荡器性能的重 要参数，表示输出信号的相位抖
动。
02
小信号模型分析法的基本原 理
线性时不变系统
线性时不变系统
在输入信号的作用下，系统的输出量随时间的变化而变化，并且该变化规律可以用一个数学表达 式来描述的系统。
线性
系统的输出量与输入量之间成正比关系，即输出量随输入量的增加或减小而增加或减小，并且成 正比。
《小信号模型》课件
阐述了《小信号 模型》在通信、 电子等领域的应 用
探讨了《小信号 模型》的发展趋 势和挑战
提出了对《小信 号模型》未来研 究的展望和期待
展望小信号模型未来的研究方向和应用前景
应用前景：小信号模型在5G、 物联网、人工智能等领域的 应用前景
技术挑战：小信号模型在复 杂环境下的稳定性和可靠性
问题
研究方向：小信号模型在通 信、雷达、电子对抗等领域 的应用研究
传输距离：在不 同传输距离下， 小信号模型的性 能表现如何？
网络拓扑：在不 同网络拓扑下， 小信号模型的性 能表现如何？
Part Six
小信号模型的优缺 点分析
分析小信号模型的优点和缺点
优点：简单易用， 易于理解和应用
优点：能够快速 分析信号的频率 特性和时域特性
缺点：无法处理 非线性信号
缺点：无法处理 高阶信号
探讨小信号模型在不同领域的应用前景和限制
优点：简单、易于理解和应用 缺点：准确性有限，不适用于复杂系统 应用领域：电子、通信、控制等领域 限制：不适用于非线性、时变系统 改进方向：结合其他模型，提高准确性和适用范围
Part Seven
总结与展望
总结PPT课件的主要内容和观点
介绍了《小信号 模型》的基本概 念和原理
小信号模型是数字信号处 理的基础
小信号模型可以用于模拟 信号的转换和滤波
小信号模型可以用于信号 的放大和衰减
小信号模型可以用于信号 的调制和解调
小信号模型可以用于信号 的压缩和恢复
小信号模型可以用于信号 的检测和识别
Part Five
小信号模型的性能 评估
介绍小信号模型的性能评估方法和指标
性能评估方法： 包括仿真实验、 理论分析、实际 测试等
三极管小信号等效电路
三极管小信号等效电路三极管是一种常用的电子器件，广泛应用于放大、开关和稳压等电路中。
在进行电路分析和设计时，为了简化复杂的三极管电路，常常使用小信号等效电路模型。
本文将介绍三极管小信号等效电路的原理和应用。
一、三极管小信号等效电路的原理三极管小信号等效电路是通过将三极管的基本特性进行线性化处理，将非线性的三极管电路转化为具有线性特性的等效电路。
这样可以简化电路分析和设计的过程，使得计算更加方便和直观。
在三极管小信号等效电路中，三极管被替换为了一个等效的线性元件，通常为一个电阻。
这个等效电阻叫做三极管的输入电阻和输出电阻，分别用于描述输入信号和输出信号在三极管中的传输特性。
根据三极管的不同工作状态，可以分为共射、共基和共集三种小信号等效电路模型。
1. 共射模型共射模型是最常用的三极管小信号等效电路模型。
在共射模式下，输入信号加在基极上，输出信号从集电极上取出。
共射模型的特点是电压放大倍数较大，输入电阻较高，输出电阻较低。
2. 共基模型共基模型是在共射模型的基础上进行变换得到的。
在共基模式下，输入信号加在发射极上，输出信号从集电极上取出。
共基模型的特点是电流放大倍数较大，输入电阻较低，输出电阻较高。
3. 共集模型共集模型是在共射模型的基础上进行变换得到的。
在共集模式下，输入信号加在基极上，输出信号从发射极上取出。
共集模型的特点是电压放大倍数接近1，输入电阻较低，输出电阻较高。
三、三极管小信号等效电路的应用三极管小信号等效电路在电子电路的分析和设计中起到了重要的作用。
它可以帮助我们简化复杂的三极管电路，从而更好地理解电路的工作原理和性能。
1. 放大电路三极管小信号等效电路常用于放大电路的设计和分析中。
通过计算等效电路的参数，可以确定放大电路的增益、输入和输出电阻等关键指标。
这样可以更好地控制电路的放大倍数和频率响应，提高电路的性能。
2. 开关电路三极管的开关特性使得它在开关电路中有着广泛的应用。
通过对三极管的小信号等效电路进行分析，可以确定开关电路的工作状态和电路的响应时间。
三极管电路的小信号模型分析方法
参数的物理意义
极间电阻
描述三极管内部电阻，影响三极管的放大倍数和频率 响应。
极间电容
描述三极管内部电容，影响三极管的频率响应和稳定 性。
放大倍数
描述三极管放大能力的重要参数，影响三极管电路的 增益和稳定性。
参数的测量与计算
极间电阻的测量
通过测量三极管在不同工作点的电压和电流，利 用欧姆定律计算极间电阻。
详细描述
在共射极电路中，基极和集电极之间加上小信号电压，通过小信号模型分析可以得出输 入电阻、输出电阻和电压放大倍数等关键参数。输入电阻是指从基极输入端看进去的电 阻，输出电阻是指从集电极输出端看进去的电阻，电压放大倍数是指集电极电压与基极
电压之比。这些参数对于理解电路性能和设计具有重要意义。
共基极电路的小信号模型分析
THANKS FOR WATCHING
感谢您的观看
详细描述
在振荡器的小信号模型分析中，我们需要考虑三极管的交流等效电路，包括基 极和集电极的电阻、电感和电容。同时，我们还需要分析反馈网络的频率响应， 以确定振荡器的振荡频率和稳定性。
滤波器的小信号模型分析
总结词
滤波器的小信号模型分析主要关注三极管的频率响应和传递函数。
详细描述
在滤波器的小信号模型分析中，我们需要计算三极管的频率响应，即三极管在不同频率下的增益和相 位响应。同时，我们还需要分析滤波器的传递函数，以确定滤波器的类型（高通、低通、带通或带阻 ）和性能参数（如截止频率、通带增益等）。
共集电极电路的小信号模型分析
总结词
共集电极电路是一种应用广泛的三极管电路，通过小信 号模型分析可以得出电压放大倍数、输入电阻和输出电 阻等关键参数。
详细描述
在共集电极电路中，集电极和发射极之间加上小信号电 压，通过小信号模型分析可以得出电压放大倍数、输入 电阻和输出电阻等关键参数。电压放大倍数是指发射极 电压与基极电压之比，输入电阻是指从发射极输入端看 进去的电阻，输出电阻是指从集电极输出端看进去的电 阻。这些参数对于理解电路性能和设计具有重要意义。
小信号模型分析法(微变等效电路法)
ic hoe vce
β = hfe
rce= 1/hoe
• ur很小，一般为10-3∼10-4 ， 很小，一般为10 • rce很大，约为100kΩ。故 很大，约为100kΩ 100k 一般可忽略它们的影响， 一般可忽略它们的影响， 得到简化电路 BJT的 BJT的H参数模型为
上页
下页
返回
模拟电子技术基础
2
β 一般用测试仪测出； 一般用测试仪测出；
H参数的确定 H参数的确定
rbe 与Q点有关，可用图示 点有关，
仪测出。 仪测出。 也用公式估算 rbe rbe= rb + (1+ β ) re
rb为基区电阻，约为200Ω 为基区电阻，约为200 200Ω
VT (m ) V 26(m ) V re = = IEQ(m ) IEQ(m ) A A
上页
下页
返回
模拟电子技术基础
二

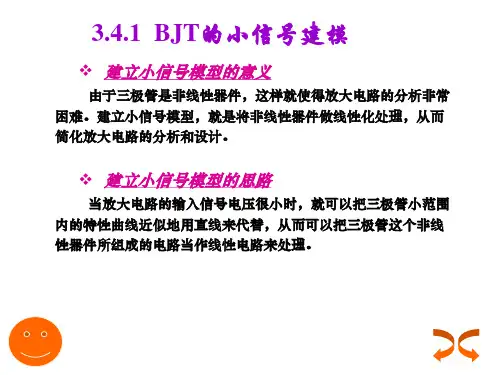

建立小信号模型的思路
当放大电路的输入信号电压很小时，就可以把三极管 当放大电路的输入信号电压很小时， 小范围内的特性曲线近似地用直线来代替， 小范围内的特性曲线近似地用直线来代替，从而可以把三 极管这个非线性器件所组成的电路当作线性电路来处理。 极管这个非线性器件所组成的电路当作线性电路来处理。
dvBE = ∂vBE ∂iB
VCE ⋅ di + B
ic ib + vbe – b e c + vce –
∂iC d iC = ∂iB
∂iC VCE ⋅ diB + ∂vCE
∂vBE ∂vCE
IB
⋅ dvCE
IB
⋅ dvCE
下页 返回
上页
模拟电子技术基础
vbe = hieib + hrevce ic = hfe ib + hoevce
