型规检具设计规范

型规检具设计规范
型规检具设计规范

一.型规设计原则:

1. 型规设计时,首先考虑产品在型规上的摆放方向尽量与装车状态一样; 2. 避免一个型规上两个销子可以调换,或左右调换; 3. 型规尽可能的轻,材料用量尽可能的少; 4. 管端与定位块距离不小于15mm;

5. 样件开发阶段设计的型规应按点焊型规公差放置,在技术要求里应说明弯管型规及检验型规尺寸公差要求;

6. 每个型规“技术要求”必须增加产品的位置度要求。 二.型规槽尺寸放置

例:φ18管子,位置度2(相当于坐标点公差±1),尺寸放置如下(公差为+0.05):

1.槽深定义:槽深为3/5管径;

弯管型规 点焊型规

检验型规

2.线切割加工时,管子定位槽边缘割出倒圆φ12以下R0.5(含φ12),φ12以上R1,边缘倒角C1。 五、管端销子尺寸放置 类型①:镦头类管端销子

例:φ18X1管子,镦头后尺寸放置如下(公差为-0.05):

1.销子较大时可在销子手柄端钻孔以减轻销子重量; 2.销子中间段前端1.5mm 位置割一个槽,如图示一;

图示一

类型②:机加工类管端法兰、竹节、支架及接头销子

例:法兰孔尺寸为φ9±0.2,销子尺寸放置如下(公差为

-0.05):

1.型规设计时,先固定法兰面,再考虑管子走向;

2.型规上出现以上销子时,中间段应设计成梯形;

3.当法兰与管子端面需要控制凹进量时,需要在

销子法兰孔位置增加一柱体,见图示二。

六、底板设计规定

1.点焊型规底板一律采用15mm或20mm厚的45#钢;

2.总成检验型规底板采用20mm厚的铝板,型规总重量较轻的情况下可以采用45#钢;

3.型规上基准孔一般定义为:φ10、φ15两种规格;

4.底板与定位块连接的销子规格采用:φ8、φ10两种规格,标准螺钉采用M8、M10 ,除非型规太小时可采用φ5和M5,其它规格一律不得使用;

5.标牌安装孔中心距为62X32,安装孔径为φ4,采用铆钉或M5螺钉固定(详见标牌设计图标准)。七.技术要求:

1.各尖角无毛刺,未注倒角C0.5;

2.型规装配后公差按产品位置度公差的15%执行;

3.块外形公差按±0.05执行,当符合装配后尺寸公差要求时,可判定为合格;

4..弯管型规及检验型规根据位置度按槽宽放置数据表执行;

5.型规表面需做防锈处理,表面喷漆或电镀、发黑;

6.产品的位置度为:________。

弯管型规点焊型规检验型规

图示二

螺纹通止规

螺纹通止规 定是:螺纹止规进入螺纹不能超过2.5圈,一般的要实际不得超过2圈,并且用得力度不能大,我们的经验是用拇指和食指轻轻夹持螺纹规以刚好能转动螺纹规的力度为准.力大了就相当于在使用丝锥或牙板了,那样规就用不了几次了. 螺纹通止规 螺纹通止规是适用于标准规定型号的灯头作为灯用附件电光源产品时候的设计和生产、检验的工具设备。 用途 一般用于检验螺纹灯头或灯座的尺寸是否符合标准要求,分别检验螺纹灯头的通规和止规尺寸或灯座的通规或止规尺寸。 工作原理 具体检验要求及介绍详见中国人民国国家标准:GB/T1483.1-2008或 IEC60061-3:2004标准规定容。 操作方法 具体检验要求及介绍详见中国人民国国家标准:GB/T1483.1-2008或 IEC60061-3:2004标准规定容。 通止规

通止规,是量规的一种。作为度量标准,用于大批量的检验产品。 通止规是量具的一种,在实际生产批量的产品若采取用计量量具(如游标卡尺,千分表等有刻度的量具)逐个测量很费事.我们知道合格的产品是有一个度量围的.在这个围的都合格,所以人们便采取通规和止规来测量. 通止规种类 (一)对统一英制螺纹,外螺纹有三种螺纹等级:1A、2A和3A级,螺纹有三种等级:1B、2B和3B级,全部都是间隙配合。等级数字越高,配合越紧。在英制螺纹中,偏差仅规定1A和2A级,3A级的偏差为零,而且1A和2A级的等级偏差是相等的等级数目越大公差越小,如图所示:1B 2B 3B 螺纹基本中径3A 外螺纹2A 1A 1、1A和1B级,非常松的公差等级,其适用于外螺纹的允差配合。 2、2A和2B级,是英制系列机械紧固件规定最通用的螺纹公差等级。 3、3A和3B级,旋合形成最紧的配合,适用于公差紧的紧固件,用于安全性的关键设计。 4、对外螺纹来说,1A和2A级有一个配合公差,3A级没有。1A级公差比2A级公差大50,比3A级大75,对螺纹来说,2B级公差比2A公差大30。1B级比2B级大50,比3B级大75。 (二)公制螺纹,外螺纹有三种螺纹等级:4h、6h和6g,螺纹有三种螺纹等级:5H、6 H、7H。(日标螺纹精度等级分为I、II、III三级,通常状况下为II级)在公制螺纹中,H 和h的基本偏差为零。G的基本偏差为正值,e、f和g的基本偏差为负值。如图所示:公差G H 螺纹偏差基本中径外螺纹f g h e 1、H是螺纹常用的公差带位置,一般不用作表面镀层,或用极薄的磷化层。G位置基本偏差用于特殊场合,如较厚的镀层,一般很少用。 2、g常用来镀6-9um的薄镀层,如产品图纸要6h的螺栓,其镀前螺纹采用6g的公差带。 3、螺纹配合最好组合成H/g、H/h或G/h,对于螺栓、螺母等精制紧固件螺纹,标准推荐采用6H/6g的配合。 (三)螺纹标记M10×1–5g 6g M10×1–6H 顶径公差代号中径和顶径公差代号(相同)中径公差代号。 通止规是两个量具分为通规和止规.举个例子:M6-7h的螺纹通止规一头为通规(T)如果能顺利旋进被测螺纹孔则为合格,反之不合格需返工(也就是孔小了).然后用止规(Z)如果能顺利旋进被测螺纹孔2.5圈或以上则为不合格反之合格.且此时不合格的螺纹孔应报废,不能进行返工了.其中2.5圈为国家标准,若是出口件最多只能进1.5圈(国际标准).总之通规过止规不过为合格,通规止规都不过或通规止规都过则为不合格。

检具定位销与检测销技术规范标准

检具定位销与检测销技术规 一、目的: 规定位销与检测销的设计与制作安装,提高检具品质及设计效率 二、适用围: 嘉和模塑检具部 三、定位销 -在零件夹紧和开始检测之前, 首先须将零件定位, 定位销用于将零件精确地定位于检具上。 -定位销的位置根据零件图纸RPS 系统确定 (通常每个零件设置两个定位孔)。 -定位销由导向、定位及手柄三部分组成,保证销子导向部分能够在定位孔进出自由。 -定位销的标注:在手柄凹槽标注销子牌号以及对应的RPS点名称。 -根据零件RPS特性,定位销相应设置成锥型销( A1k,A2k)或柱型销(A1z,A2z)。 -在定位孔,为保证定位销定位准确,必须安装导向轴套,导向轴套和检具型体黏结。 -定位销和相应导向轴套的结构根据孔的形状的不同要求, 分防转结构和不防转结构。 -每个定位销配置Ф2mm钢丝绳,并将其固定于检具型体的适当部位。 -销的安置:定位销和检测销用后应安放于检具本体上的相应弹簧夹里夹住。 -在检具总装图纸中,必须对定位销,定位孔有清晰的表述。 四、检测销 -检测销用于对待测孔的尺寸和位置度进行检测。 -检测销由导向、检测及手柄三部分组成。 -在检测孔,为保证检测销顺利进行检测,必须安装导向轴套,导向轴套和检具型体黏结而连接。 -为保证检测销定位准确,必须安装导向轴套,导向轴套和检具型体黏结。 -检测销和相应导向轴套的结构根据待检测孔形状的不同, 分为止转结构和不止转结构。 -如果在零件上同时存在许多(>2个)相同直径和相同位置公差要求的待检测孔,而这些孔须用检测销检测,则通常设置一个检测销。该原则同样适用于双胞胎检具。 -如果零件通过模具在同一工序加工出一组相同技术要求的孔, 则如果用检测销检测, 通常只对间距最大的两个孔检测,其他不作检测。 -为了保证检测孔在三坐标测量机测量时, 测头能够进入, 必须在孔位下设置自由面, 原则: 自由面直径 :冲压件孔径+7mm,深度: 从冲压件下表面起8mm. -每个检测销配置Ф2mm钢丝绳,并将其固定于检具型体的适当部位。 -如果检具多于3个检测销,则在检具的适当位置必须用数字标注, 以示区别.

检具设计及验收标准

1.0 目的 通过制订《检具(测量支架)技术要求》,使检具(或测量支架)在规划、设计与制造、验收与使用时,能够遵循统一的技术标准和评价指标。 2.0 范围 本技术要求适用于长春一汽富维江森自控汽车金属零部件有限公司。 3.0 责任 长春一汽富维江森自控汽车金属零部件有限公司负责本技术要求的编制、维护、升级及分发等工作。 各零件供应商负责本技术要求在检具(测量支架)规划、设计、制造、验收和使用过程中的贯彻和执行。 4.0 程序

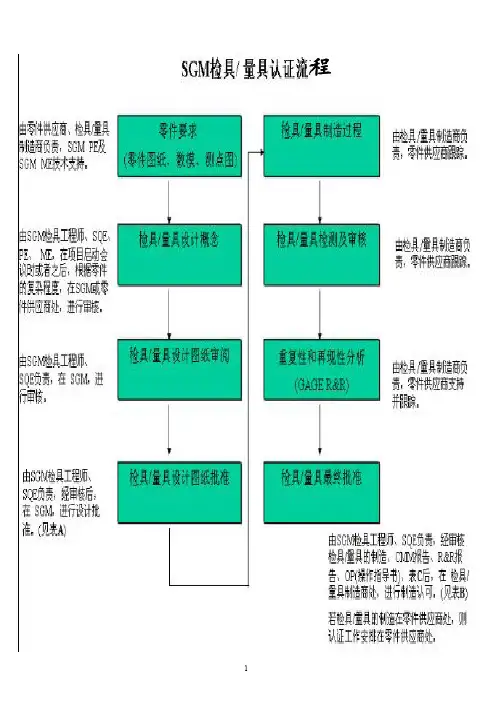

检具(测量支架)认可流程
