铁路信号设计与施工测试题
姓名：成绩：
1、根据上图计算IG的股道有效长度
2、室外道岔、信号机、轨道电路之中，哪些所用电缆是非屏蔽的，哪些是带屏蔽的？为什么？
3、什么是断丝报警？什么是跳信号报警？
4、根据附图2-42，说明三方向出站信号机点灯模拟电路的制作中，需要将哪些线封连？
5、见图5-46（P260），若Z11的01-1与02-3测得有12V交流电压，说明KZ环线与JF环线中有混电情况，说明用断线法怎么找出混电点？
6、写出下图每根电缆所用型号和备用芯线数
7、怎么对道岔挤岔报警电路进行试验？
8、区间信号室内有哪些机柜？每个机柜中都放置什么设备？
9、组合架零层电源端子是怎么环连的？
10、出站兼调车信号机带三方向表示器所用电缆芯线为多少根？每根的作用是什么？
11、说明信号数字电缆B端芯线的编号原则。
铁路信号设计与施工
铁路信号设计与施工★25、轨道电路跳线和引接线穿越钢轨处，距轨底不少于30mm。
★26、变压器箱纵向中心距规道中心不小于2100mm。
27、电气绝缘节调谐区长度为29m，空芯线圈距两端调谐单元为14.5m。
28、防护盒边缘距所属线路中心不得小于1920mm。
29、调谐单元面向所属线路，匹配变压器面向大地，二者背对背放置在同一基础桩的固定板上。
30、电气-机械绝缘节设备由扼流变压器、调谐单元、空芯线圈、匹配变压器、设备连接线等构成。
31、信号室内设备的接线工艺有哪几种？①万可端子接线②压接端子接线③焊接接线32、组合侧面端子配线的内容：①组合柜本柜配线②组合柜柜间配线③组合柜零层配线（1）组合柜本柜配线包括：组合与组合之间的配线；组合与本柜零层端子之间的配线。
站在组合柜背面，在每层组合的右侧一般有两块各3列18柱端子的端子板，6列从右至左顺序编为01-06列，每列从上至下顺序编为1-18。
（2）柜间配线内容主要包括：本组合与其他各组合柜之间的配线；本组合柜与分线柜、电源屏等其他室内设备之间的配线。
（3）组合柜零层的配线包括：信号楼内电源环线配线部分；本零层端子之间连接部分；与本柜各层侧面端子之间连接部分。
33、如何进行电缆的单盘测试？①对每盘电缆进行统一编号，将编号用红油漆标注在电缆盘两侧；②检查电缆盘外包装是否完整，外观是否破损；③检查电缆铝护套密封性能；④确认电缆端别；⑤电缆测试；⑥将测试结果填入“电缆测试记录表”；⑦电缆临时封端。
34、如何确认电缆端别？面对电缆端头，绿色四线组在红色四线组的顺时针方向侧；或者每个四线组内，绿色绝缘单芯芯线在红色绝缘单芯芯线的顺时针方向侧，则为A端，反之为B 端。
35、简述电缆敷设包括的内容有哪些？①电缆预配②开挖电缆沟③电缆置放④电缆防护36、如何进行电缆预配？①编写电缆号②填制电缆预配表③制作电缆铭牌④电缆测试⑤电缆切割⑥电缆临时封端⑦电缆存放37、电缆埋设步骤？①开挖电缆沟②挖过道③电缆置放④电缆的防护和回填⑤电缆埋设标★38、什么地方设置电缆埋设标？①电缆长度超过500m的直线中间点；②桥梁两端的备用电缆处及隧道两端的电缆埋设处；③电缆的分支处、转向处、接近建筑物的最近点，可能遭受意外损伤的地点、穿越障碍物点、箱盒设备接地点、电缆接续处及与其他电缆和管道交叉点设置电缆埋设标。
信号工考试：铁路信号工(题库版)
信号工考试：铁路信号工（题库版）1、问答题请说出连锁图表的编制方法。
正确答案：编制联锁表时，应以进路为主体，把排列进路需要按下的按钮.防护该进路的信号机名称和显示进路所需要的有关道岔位置.轨道区段，以及所排列进路相互敌（江南博哥）对的信号等逐项目填写。
2、单选ZPW-2000系列信号教频260OHZ的灵敏度是多少O。
A. 310±31mAB. 275÷28m∕∖C. 255÷26w∖D. 235±35mA正确答案：D3、填空题计轴设备磁头安装应牢固，磁头齿与O齿必须对准密合。
正确答案：底座4、填空题CTCS-2车站列控中心与计弊机联锁系统接口为（）通信接口。
正确答案：安全5、单选与铁路线路平行埋设的电缆，与最近钢轨底边缘的距离再线路间应不少于OOA. 1.4B. 1.6C. 1.8D.2正确答案：B6、问答题简述主机板三路动态监督电路的作用。
正确答案：动态监督电路1在正常情况下，U10-2输出第一路动态方波经C3输入U7T3,U7-12输出高电平,打开输出接口电路2（U9）使继电器吸起。
在故障时动态方波消失,U7-12输出低电平,关闭输出接口电路2（U9）使继电器落下。
动态监督电路2在正常情况下，U10-5输出第二路动态方波经C2输入U8,U8-12输出高电平，去控制后级的光电开关导通.在故障时动态方波消失，U8-6愉出低电平，去控制后级的光电开关的断开。
动态监督电路3在正常情况卜∙，U28（愉出接口3）-2愉出第三路动态方波经C24输入U8,U8-6输出高电平，经过U27C反向后，输入U15T,进行电流放大,输出导通R1.O继电器线圈。
在故障时动态方波消失，U8-6输出低电平,导致继电器R1.O落下，无法正常提供50V点灯电压。
7、单选在CTC车站系统中，（）是整个系统的核心。
A.维修机B.操表机C.联锁机D.自律机IE确答案：D8、单选ZPW-2000A无绝缘移频自动闭塞系统正线检测盘的型号是OOA. ZPW-ZXJB. ZPW・PJZC. ZPW∙JZD. ZPW∙PJC正确答案：B9、填空题机车从26.8HZ区段运行至无信息区段时，机车信号显示一个（）灯光。
铁路信号设备施工组织与管理考核试卷
A.施工现场垃圾处理
B.噪音控制
C.挖掘作业
D.施工设备维护
20.以下哪些措施有助于降低铁路信号设备施工的成本？（）
A.优化施工组织设计
B.减少材料浪费
C.提高施工效率
D.增加施工人员数量
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
B.编制施工方案
C.准备施工工具
D.进行设备调试
2.下列哪项不属于铁路信号设备施工组织设计的内容（）
A.施工进度计划
B.施工人员安排
C.设备验收标准
D.施工现场安全措施
3.在铁路信号设备施工中，以下哪个部门负责现场施工管理（）
A.设计部门
B.采购部门
C.施工部门
D.监理部门
4.铁路信号设备施工组织设计的基本原则是（）
A.激光测距仪
B.电气测试仪
C. CAD绘图软件
D.施工项目管理软件
9.铁路信号设备施工中，哪些因素可能影响施工质量？（）
A.施工人员技能水平
B.施工材料质量
C.施工设备性能
D.施工环境条件
10.以下哪些措施有助于提高铁路信号设备施工的效率？（）
A.优化施工流程
B.采用先进的施工技术
C.提高施工人员待遇
18.铁路信号设备施工中，以下哪个部门负责施工现场的安全管理（）
A.设计部门
B.施工部门
C.监理部门
D.安全生产部门
19.下列哪项不属于铁路信号设备施工现场安全管理的措施（）
A.定期进行安全检查
B.制定应急预案
C.加强施工现场通风
D.提高施工人员待遇
铁路信号考试题
铁路信号考试题一、单选题（每题3分，共30分）1. 铁路信号中，红色信号灯代表（）。
A. 可以通行B. 注意慢行C. 停止答案：C。
解析：在铁路信号里，红色一直是表示停止的信号，这是为了保障列车行驶安全的基本规定，就像马路上的红灯一样，看到红灯就得停住。
2. 以下哪种信号设备主要用于控制列车的进路？（）A. 信号机B. 转辙机C. 轨道电路答案：A。
解析：信号机就是专门用来控制列车进路的，它可以发出不同的信号指示列车能不能进入某条线路，就像是铁路上的交通指挥员。
3. 铁路信号的基本颜色不包括（）。
A. 黄色B. 绿色C. 蓝色D. 紫色答案：D。
解析：铁路信号基本颜色就是红、黄、绿，蓝色也有特定的信号含义，但紫色不是铁路信号的基本颜色。
二、多选题（每题5分，共25分）1. 转辙机的作用包括（）。
A. 转换道岔的位置B. 锁闭道岔C. 反映道岔的位置状态D. 控制信号机显示答案：ABC。
解析：转辙机主要就是负责转换道岔位置，把道岔锁在正确的位置上，同时还能反映出道岔到底在哪个位置，但是它不能直接控制信号机显示哦。
2. 下列关于轨道电路的说法正确的是（）。
A. 可以检测列车是否占用轨道B. 能够传递信息C. 由钢轨、轨端接续线等组成D. 只能用于区间答案：ABC。
解析：轨道电路可牛了，能检测列车有没有在轨道上，还能传递像列车控制之类的信息呢，它是由钢轨、轨端接续线等构成的，可不是只能用在区间，车站也能用呢。
三、判断题（每题2分，共20分）1. 黄色信号是表示列车可以全速行驶。
（）答案：错。
解析：黄色信号是提醒列车要注意减速慢行，可不是全速行驶呢，全速行驶那可就危险啦。
2. 所有的铁路信号设备都不需要维护。
（）答案：错。
解析：铁路信号设备非常重要，必须要经常维护，要是不维护，出了故障那列车运行可就乱套了。
四、简答题（每题10分，共25分）1. 简述铁路信号的重要性。
答案：铁路信号超级重要呢。
它就像是铁路的眼睛和大脑，指挥着列车的运行。

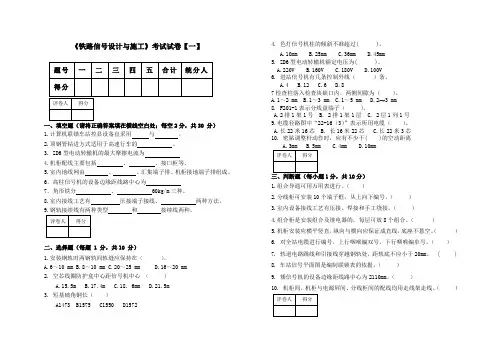

最新版《铁路信号设计与施工》考试试卷【一】
《铁路信号设计与施工》考试试卷【一】一、填空题（请将正确答案填在横线空白处；每空2分，共30 分） 1.计算机联锁车站控显设备宜采用 与 。
2.顶钢管钻进方式适用于高速行车的 。
3. ZD6型电动转辙机的最大摩擦电流为 4.机柜配线主要包括 、 、接口柜等。
5.室内地线网由 、 、汇集端子排、机柜接地端子排组成。
6．高柱信号机的设备边缘距线路中心为 7．角形铁分 、 60kg/m 三种。
8.室内接线工艺有 压接端子接线、 两种方法。
9.钢轨接续线有两种类型 和 接续线两种。
二、选择题（每题 1 分，共10 分）1.安装钢轨时两钢轨间轨缝应保持在（ ）。
A.6～10 mm B.8～10 mm C.20～25 mm D.16～20 mm2. 空芯线圈防护盒中心距信号机中心 （ ）A.15.5mB.17.4mC.18. 6mmD.21.5m 3. 短基础角钢长（ ）A1473 B1575 C1550 D15724. 色灯信号机柱的倾斜不准超过( )。
A.10mmB.25mmC.36mmD.45mm 5. ZD6型电动转辙机额定电压为( )。
A.220V B.160V C.180V D.100V 6. 进站信号机有几条控制外线（ ）条。
A.4 B.12 C.6 D.87检查柱落入检查块缺口内，两侧间隙为（ ）。
A.1～2 mm B.1～3 mm C.1～5 mm D.2～3 mm 8. F201-1表示分线盘端子（ ）。
A.2排1架1号B. 2排1架1层C. 2层1列1号 9.电缆径路图中“22-16（3）”表示所用电缆（ ）。
A.长22米16芯 B. 长16米22芯 C.长22米3芯 10. 密贴调整杆动作时，应有不少于( )的空动距离A.3mmB.5mmC.4mmD.10mm 三、判断题（每小题1分，共10分） 1.组合导通可用万用表进行。
（ ）2.分线柜可安装10个端子框，从上向下编号。
铁道信号施工与维护基础知识单选题100道及答案解析
铁道信号施工与维护基础知识单选题100道及答案解析1. 铁道信号系统中，用于指示列车能否进入区间的信号是（）A. 进站信号B. 出站信号C. 区间通过信号D. 调车信号答案：B解析：出站信号用于指示列车能否从车站进入区间。
2. 信号机灯泡的主灯丝断丝时，应能自动转换到（）A. 副灯丝B. 备用灯泡C. 报警状态D. 灭灯状态答案：A解析：信号机灯泡主灯丝断丝时会自动转换到副灯丝。
3. 轨道电路的作用不包括（）A. 检查列车占用B. 传输行车信息C. 调整列车速度D. 监督钢轨完整性答案：C解析：轨道电路主要用于检查列车占用、传输行车信息和监督钢轨完整性，不能直接调整列车速度。
4. 铁路信号电缆的芯线扭绞方式通常为（）A. 对绞B. 星绞C. 单位绞D. 束绞答案：A解析：铁路信号电缆芯线一般采用对绞方式。
5. 转辙机的作用是（）A. 转换道岔B. 锁闭道岔C. 表示道岔位置D. 以上都是答案：D解析：转辙机具有转换、锁闭道岔和表示道岔位置的作用。
6. 信号设备防雷接地电阻一般不应大于（）A. 4ΩB. 10ΩC. 20ΩD. 40Ω答案：B解析：信号设备防雷接地电阻通常不应大于10Ω。
7. 色灯信号机的灯光颜色不包括（）A. 红色B. 蓝色C. 绿色D. 黄色答案：B解析：色灯信号机的灯光颜色通常有红色、绿色、黄色等，没有蓝色。
8. 信号施工中，电缆敷设的弯曲半径不应小于电缆外径的（）A. 5 倍B. 10 倍C. 15 倍D. 20 倍答案：C解析：电缆敷设时弯曲半径不应小于电缆外径的15 倍。
9. 道岔表示电路中，采用的电源是（）A. 交流B. 直流C. 交直流均可D. 脉冲电源答案：B解析：道岔表示电路通常采用直流电源。
10. 铁路信号电源屏输出的电源类型不包括（）A. 交流B. 直流C. 变频D. 脉冲答案：D解析：铁路信号电源屏输出的电源类型一般有交流和直流，不包括脉冲。
11. 信号设备的联锁关系是指（）A. 设备之间的制约关系B. 设备的连接关系C. 设备的工作顺序D. 设备的控制关系答案：A解析：联锁关系是指信号设备之间的相互制约关系，以保证行车安全。
铁路信号与通信工程施工考核试卷
A.传输介质的损耗
B.信号干扰
C.信号衰减
D.系统带宽
E.天气条件
13.铁路信号与通信工程中，以下哪些设备用于信号的检测和监控？（）
A.地面电路
B.轨道电路
C.信号机
D.列车控制器
E.中央监控系统
14.以下哪些方法可以用于提高铁路信号与通信系统的安全性？（）
1.铁路信号系统的主要目的是保证列车运行的安全和__________。
2.在铁路通信系统中，__________是一种常用的传输介质，具有容量大、抗干扰能力强等特点。
3.铁路信号设备中的__________主要用于控制列车的行驶方向。
4. GSM-R是一种专门为铁路通信设计的__________标准。
A.列车运行控制
B.信号显示
C.通信
D.调度
11.以下哪个设备在铁路通信系统中主要用于实现电话通信功能？（）
A.信号机
B.转辙机
C.交换机
D.编码器
12.在铁路信号与通信工程中，以下哪个设备主要用于实现信号的转换和分配？（）
A.信号机
B.电缆
C.配线架
D.天线
13.以下哪种技术在铁路通信系统中主要用于提高传输速率？（）
9.在铁路通信系统中，__________技术用于实现电话通信功能。
10.铁路信号与通信工程施工中，__________是保证工程质量和进度的关键环节。
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.铁路信号系统只需要控制列车的运行，无需监视列车运行状态。（）
铁路信号与通信工程施工考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
信号工考试：铁路信号工考试题(题库版)
信号工考试：铁路信号工考试题（题库版）1、单选UM71室内JTC架上每架可纵向排列安装5个组合，每个组合（）个模块。
A.18B.14C.16D.20 正确答案：D2、单选室内环线发码设备电源电压为（）V（江南博哥），电源引入须有防雷措施。
A、AC110±5B、AC220±10C、AC110±11D、AC220±22正确答案：D3、填空题TYJL—II型计算机联锁系统联锁机关机后想再重新起机，首先应确认已送电到联锁机，然后再打开位于柜顶的（）开关，启动联锁机。
正确答案：电源4、填空题一体化机车信号主机上9个连接器，分别是（），X23，X26，X27，X28，I-SZ，II-SZ，LX22和LX30。
正确答案：X225、单选预叠加电码化的发码时机开始于（）。
A.列车驶入本区段B.列车完全进入本区段C.列车驶入相邻的接近区段D.列车驶入相邻的下一区段正确答案：C6、填空题电缆径路应尽量选择在线路的旷野一侧，或在间距不少于（）的线路之间。
正确答案：4.5m7、填空题JT-C系列机车信号记录器接收线圈信号采集精度为14位，采样速率为（）HZ。
正确答案：80008、单选ZPW-2000A型无绝缘轨道电路在载频为2300Hz区段，设置的补偿电容容量为（）。
A.40μFB.46μFC.50μFD.55μF 正确答案：B9、单选控制台上每一轨道区段其光带最少不得少于（）个单元。
A.1B.2C.3D.4 正确答案：B10、填空题站内移频化，是将站内（）转变为移频轨道电路。
正确答案：交流轨道电路11、填空题电气集中联锁设备，能监督是否挤岔，并于挤岔的同时，使防护该进路的信号机（）。
正确答案：自动关闭12、问答题试述直3线的作用及该网络线若断线将如何发现？正确答案：执3线的作用主要是为了行车安全，防止列车前方道岔区段迎面错误解锁。
在正常使用时，车占用哪个区段，哪个区段的QJJ落下，为解锁该区段做好了准备，并利用该区段的FDGJ前接点和1LJ.2LJ的接点给执3线继续供KF电源，使车尚未压入的区段的QJJ保持吸起，1LJ.2LJ无法励磁，因而可防止在错按SGA时，使进路错误迎面解锁。
2024年信号工考试题库
1、在铁路信号系统中，以下哪种设备用于实现道岔的转换和锁闭？A. 信号机B. 转辙机C. 轨道电路D. 继电器（答案）B2、关于铁路信号电缆的敷设，下列哪项描述是正确的？A. 电缆可直接埋设在有腐蚀性土壤的地段B. 电缆应尽量避免与电力线路同沟敷设C. 电缆在桥梁上可直接裸露敷设D. 电缆穿越铁路时不需采取任何保护措施（答案）B3、在列车自动控制系统（ATC）中，负责根据列车位置、速度和线路条件计算制动曲线的部分是？A. 列车自动防护（ATP）B. 列车自动监控（ATS）C. 列车自动驾驶（ATO）D. 列车自动调度（ATD）（答案）A4、下列哪种通信方式不是现代铁路信号系统常用的？A. 光纤通信B. 无线通信（如GSM-R）C. 红外线通信D. 卫星通信（答案）C5、在铁路信号维护中，对信号机灯泡进行更换时，首要的安全措施是？A. 直接断电更换B. 佩戴绝缘手套更换C. 通知行车调度后再更换D. 确认无列车接近后再按程序操作（答案）D6、关于铁路信号灯的显示意义，下列哪项描述是错误的？A. 红灯表示停车B. 黄灯表示注意或减速C. 双黄灯表示侧线通过D. 绿灯表示按规定速度运行（答案）C（注：通常双黄灯表示道岔开通侧向位置，要求注意运行速度）7、在铁路信号联锁系统中，当某一道岔处于四开状态时，联锁系统通常会？A. 自动闭锁该道岔B. 允许列车通过该道岔C. 发出报警信号D. 切断相关信号机的电源（答案）C8、关于ZPW-2000轨道电路，下列说法不正确的是？A. 它是一种无绝缘移频轨道电路B. 能实现对列车的连续追踪C. 其载频频率固定不变D. 具有较高的抗干扰能力（答案）C（注：ZPW-2000轨道电路的载频是多种频率可选的，以适应不同的区段和干扰环境）。
信号工考试：铁路信号工测试题(三)
信号工考试：铁路信号工测试题（三）1、单选（）什么是轨道变压器。
A.BG1B.BXG-38C.BDl-7D.BX-34 正确答案：A2、问答题改变方向继电器GFJ的作用是什么？正确答案：用来记录接车站（江南博哥）要求改变方向的动作。
在接车站GFJ 落下，在发车站GFJ吸起。
3、单选设备引线端子对机壳间绝缘电阻，在正常的试验大气条件下测试的绝缘电阻应不低于（）MΩ。
A.25B.100C.90D.80正确答案：A4、填空题三相异步电动机中，转子之所以会转动，是由于（）的作用。
正确答案：旋转磁场5、填空题非电气化区段JTl型通用式机车信号的输入电路采用了（）耦合的阻抗变换电路。
正确答案：变压器6、单选微电子交流计数交流信号的频率在非电气化区段是（）。
A.25HzB.50HzC.75HzD.100Hz正确答案：B7、问答题ZD6型道岔表示电路中采用的故障—安全原则有哪些？正确答案：ZD6型道岔表示电路中采用的故障---安全原则有位置法.独立电源法和极性法。
8、填空题任何提高劳动生产率的措施，都必须以保证安全和（）为前提。
正确答案：产品质量9、填空题信号点灯电源一般为交流（）。
正确答案：220V10、填空题JT-C系列机车信号双路接收线圈的一路接，另一路接主机板B。
正确答案：主机板A11、填空题JT1型通用式机车信号主机对移频信号译码的条件，是在应变时间内连续检测的（）都符合条件。
正确答案：信号周期12、问答题CTCS-2级列控车载设备主要有哪些工作模式？正确答案：CTCS-2级列控车载设备主要工作模式有待机模式、完全监控模式、部分监控模式、目视行车模式、调车监控模式、隔离模式等。
13、问答题各种制式的机车信号，要符合哪些要求才能投入使用？正确答案：（1）当机车接收到与地面信号相对应的电码、频率（信息）时，机车信号应显示相应的信号灯光：信息不变时，机车信号显示保持不变；地面或机车上的信号设备故障时，机车信号不得出现升级的错误显示。
