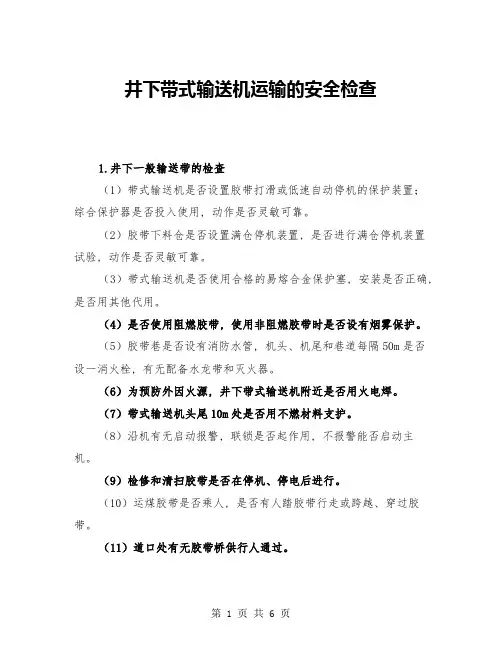

井下带式输送机运输的安全检查(三篇)
井下带式输送机运输的安全检查1.井下一般输送带的检查（1）带式输送机是否设置胶带打滑或低速自动停机的保护装置；综合保护器是否投入使用, 动作是否灵敏可靠。
（2）胶带下料仓是否设置满仓停机装置, 是否进行满仓停机装置试验, 动作是否灵敏可靠。
（3）带式输送机是否使用合格的易熔合金保护塞, 安装是否正确, 是否用其他代用。
（4）是否使用阻燃胶带, 使用非阻燃胶带时是否设有烟雾保护。
（5）胶带巷是否设有消防水管, 机头、机尾和巷道每隔50m是否设一消火栓, 有无配备水龙带和灭火器。
（6）为预防外因火源, 井下带式输送机附近是否用火电焊。
（7）带式输送机头尾10m处是否用不燃材料支护。
（8）沿机有无启动报警, 联锁是否起作用, 不报警能否启动主机。
（9）检修和清扫胶带是否在停机、停电后进行。
（10）运煤胶带是否乘人, 是否有人踏胶带行走或跨越、穿过胶带。
（11）道口处有无胶带桥供行人通过。
（12）沿机有无防胶带跑偏保护和胶带纵向撕裂保护, 主带式输送机和给料机有无联锁电路。
（13）每台带式输送机是否有专职司机持证上岗, 带式输送机开动后是否经常巡视胶带运行情况。
（14）胶带巷是否班班清理, 保持整洁畅通, 有无杂物飞浮煤和积水, 有无与其他物品相摩擦。
2.斜井钢丝绳带式输送机运送人员的安全检查（1）对巷道断面与空间的检查:上、下人员20m区段内胶带至巷道顶部的净高、行驶区段内的净高和下胶带乘人时, 上下胶带的净高是否符合《规程》规定；运送人员的胶带宽度、运送速度和胶带槽至胶带边的宽度是否符合《规程》规定。
（2）乘坐人员及地点的检查:乘坐人员之间的间距是否小于4m；乘坐人员是否站立或仰卧, 是否面向前, 是否携带笨重物品和手摸胶带侧帮；上下人员的地点是否设平台和照明, 在平台处有无带式输送机的悬挂装置, 下人地点是否有时显的下人标志和信号, 在人员下机前方2m处, 是否设有防止人员坠往往煤仓的措施；上下班运送人员前, 是否卸下胶带上的物料；有人、物、混运的现象。
浅谈带式输送机清扫器发展和应用
的 必要 性 ， 出 了“ ” 推 一 字型 清 扫器 设 计 方 案 ， 阐明 了清 扫器 的 发展 应 用 。 关 键 词 清 扫 器
中 图分 类 号 Ｔ ５ ８ ｉ Ｄ ２ ．
１ 安装 带式输输送 的材 料往往 带有 粘性 物质 ， 煤 如
尘、 泥浆 、 粉状物 料 ， 中一 部分会 粘在输 送带工 作 面 其 上， 在卸料 时不能卸掉 ， 粘着 物料便进 人驱动滚筒造成 皮带打滑 ； 粘着物进入空载段 的下托 辊上 ， 把托辊弄脏 并粘有这些附着物 。物料进 入托 辊壳体 内 ， 从而 增 大 轴承座上 的径向载荷和轴 向载荷 ， 轴承快速磨损 ， 使 甚
４ “ ” 一 宇型 清扫器 设计 使用
清扫器 ， 一种带式输送 机 的粘着物 和块 状较大 物 料的清理装置。清扫器 主要作用是能减轻输送 带的过
度磨损 ， 降低能耗 。 （ ） 持皮 带 的干净 ， 证 皮带 在驱 动滚 筒上 有 １保 保 足够的摩擦力 ， 防止皮带打滑和皮带跑偏。 （ ） 效减少粘性 、 大物料对 皮带 和托辊磨 损 ， ２有 较 有效延长皮带、 托辊 的使用寿命 。 （ ） 证皮 带运 行平稳 ， ３保 不上 下左 右 跳动 和撕裂 皮带。 （） ４ 随着粘性 物 的减少 ， 承载 托辊 、 对 托架 、 动 驱 滚筒 、 向滚筒 等起 到有效保 护 ， 换 保证 了正 常运转 ， 减 少设备维修率。
视 的作 用 。 ２ 带 式 输 送 机 清 扫 器 的作 用
组成 ， 其特征在于 ： 刮板呈“ ” 八 字形 、 一 ” “ 字形设 于刮 板架上 ， 固定在输送 机机头卸载滚 筒下 ， 用重锤 或弹 利 簧起到补充平衡作用 。 （） ２ 电动型 ： 由电动机 、 减速机 、 传动轴、 调整座 、 筒 状箱体 、 支架 等组成 ， 利用旋转方式和滚筒挤 压等方式 把胶带粘性物料清理 干净。 输送机清 扫器种类有 ： 动力 毛刷式 皮带清扫器、 无 高分子聚氨酯 清扫器 、 无动力滚刷式皮带 清扫器、 聚氨 酯清扫器、 Ｏ型清扫器 、 金橡胶清 扫器、 合 Ｖ型清 扫器、 空段清扫器、 刮板 清扫 器、 带机 辅机 Ｄ Ｓ型 高分子 皮 Ｑ 清扫器 、 合金 弹簧滚筒 清扫 器、 电动旋 转式 清扫器 、 电 动滚刷式清扫 器、 复合 胶板 弹簧钢 片筒面皮带 清扫器 等等。 清扫器工作 原理 是 “ ” 刮 的方式 和旋转 挤压 等方 式 ， 用不 同的固定支架模式和材料 ， 采 根据生产环境 的 不同 ， 制作不 同的清扫器起到清扫 目的。 从选用材 料 上有 ： 钛铝 合金 材 质、 镍 塑料 合 金橡 胶、 聚氨酯复合 材料 系列、 高强 度优质 尼龙丝 、 复合板 弹簧钢 片等等 。
工业输送皮带自动清扫装置设计与应用
962023年9月上 第17期 总第413期工艺设计改造及检测检修China Science & Technology Overview0引言输送皮带具有操作简单、运输效率高、易于装卸等优势，被广泛应用于工业生产线。
然而在传输过程中通常会有物料或者残渣留在皮带上，如果没有及时清理，会影响工业输送皮带的使用效果。
例如，在烟草制品生产线中，输送皮带上的杂物一般有掉落的烟丝、烟叶以及灰尘等，清理过程中毛刷常常沾有这些物料，造成清洁效果下降，影响烟草成品生产质量。
煤矿运输中的常用输送机，长期输送重量较大的物体，一定程度上会影响输送皮带的完好性，造成输送机胶带表面磨损、不平整，且煤炭开采中的喷雾降尘使得煤炭上有水分，煤泥和煤粉会大量附着在皮带表面，煤泥的长期黏附造成输送皮带磨损，而且运输过程中煤粉散落在回程底胶带下方，产生“回煤”问题。
煤粉的光滑特征容易造成胶带驱动轮打滑、输送皮带出现位置偏差等现象，严重影响生产运输的安全性[1]。
以往的皮带清扫装置在长时间使用后，毛刷上会留有污垢或者残渣，清理效果不明显。
因此，本文设计了一种输送皮带自动清扫装置，不仅能对输送皮带表面进行清理，也能保持毛刷的干净度，提高皮带清扫效果[2]。
1常用清扫装置与存在问题1.1常用清扫装置常用的清扫装置大致有弹簧清扫装置、合金橡胶清扫装置以及硬质合金清扫装置等几种，通常安装于输送皮带机驱动滚筒的前端。
弹簧清扫装置借助弹簧的弹性势能，实现清扫刮板与输送机胶带的弹性接触，可以有效清除附带的杂物。
合金橡胶清扫装置的原理为富有弹力的橡胶棒能够清除输送皮带上的物料与残渣，其清理刮板采用硬质合金材料制作。
硬质合金清扫装置有单片和双片两种类型，通过调整配重块改变硬质合金刮板对输送带的压力，达到清除附着杂物的目的。
为能够很好地清除输送皮带上的杂物，可选择上述3种清扫设备中的任意两种清扫设备一起使用，这种清扫形式虽然能够一定程度上加强清扫设备对输送皮带杂物的清除效果，但是也容易因为过度清理而造成输送皮带受损，影响输送皮带的使用寿命[3-4]。
2普通带式输送机主要由哪几部分组成
2 普通带式输送机主要由哪几部分组成？答：主要由胶带、托辊、机架、驱动装置、拉紧装置、改向滚筒、制动装置和清扫装置等组成。
5 简述带式输送机的工作原理？答：正常工作时，电动机经减速器拖动主动滚筒旋转，主动滚筒通过它与胶带间的摩擦力带动胶带运转，煤等物料在胶带上，通过物料与胶带间的摩擦力作用，物料与胶带一起运动，从而达到输送物料的目的。
12 托辊的作用是什么？其可以分为哪几种？答：托辊的作用是支撑胶带，减小胶带的运行阻力，使胶带的垂度不超过规定限度，保证胶带平稳运行。
托辊按其作用可分为：（1）上托辊（槽形托辊）；（2）下托辊（平托辊）；（3）缓冲托辊；（4）调心托辊；（5）胶带过渡托辊。
13 常用输送机的缓冲托辊有何作用？常用的有哪几种？答：其作用是缓冲物料落到胶带上对胶带的冲击，保护胶带延长胶带使用寿命。
常用的形式有：弹簧板式、波形橡胶圈托辊式和弹簧形托辊式三种。
14 带式输送机上、下托辊的作用是什么？答：上托辊的作用是支撑胶带工作段和胶带上物料的重量；下托辊的作用是支撑胶带非工作段的重量，并是胶带在两托辊间的垂度不超过一定限度，上、下托辊均有减小运行阻力，保证输送机平稳运行的作用。
15 带式输送机的制动装置有何作用？常用的有哪几种？答：带式输送机制动装置的作用是防止皮带倾角超过4°时，因重载停机发生胶带逆转的堵煤、堆煤是事故。
常用的制动装置有：带式、滚柱式、电磁式、电力液压式、机械逆止式等。
17 带式输送机胶带拉紧装置的作用是什么？常用的有哪几种？各有何特点？答：其作用是使输送机胶带保持一定的张力，使驱动滚筒与胶带之间产生足够的摩擦力，限制胶带在两组托辊间得垂度，使带式输送机能正常运转。
常用的有：重锤拉紧装置：能经常保持输送带的均匀张紧。
螺旋拉紧装置：具有拉紧行程短的优点，但不能自动保持恒张力。
19 怎样才能使重锤拉紧装置处于良好的拉紧状态？答：（1）及时清理重锤拉紧装置上的积煤；（2）定期给导向滑轮加油润滑；（3）定期给拉紧钢丝绳涂黄油；（4）随时消除拉紧装置的不正常工作状态；（5）重锤重量适当，重锤周围杂物要及时清理，确保重锤悬空；（6）胶带过长将要造成重锤触及地面时要将胶带截断，去掉适当长度后重新粘接；（7）重锤滑道要经常加油润滑，清理杂物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对普通带式输送机清扫装置使用分析
1、前言
带式输送机在运行过程中粘附在输送带上的小煤粒随后又传给下托辊和改向滚筒,粘结积聚使其外形发生改变,加剧输送带磨损。
从输送带上撒落下来的煤掉到回空分支上的张紧滚筒上,甚至在传动滚筒上也有少量粘结。
这些现象引起输送带偏斜和张力不均,导致输送带跑偏和损坏。
同时输送带沿托辊滑动的情况变坏,运动阻力增大,驱动装置耗电量相应增加。
另外,由于输送带上粘结的煤沿输送机全长,特别是在改向滚筒和张紧滚筒附近不断撒落,严重污染环境,因此输送带和滚筒清扫装置能够很好地起作用。
2、清扫装置的种类及应用情况分析
2.1重锤清扫器
重锤清扫器是利用杠杆原理,通过压紧重锤使刮板压紧输送带而起清扫作用。
刮板的工作件是用输送带或工业橡胶板做的一个板条,通常和输送带一样宽,常安装在卸料滚筒的下部或卸料滚筒与增角滚筒之间的输送带下部。
这种清扫器的优点是制作简单、维修方便,维修成本较低。
其缺点主要是工作件磨损不均匀,因而刮板不能沿输送带的整个宽度同样贴紧,结果所粘附的煤大量地漏过,使清扫质量得不到保证。
重锤架与刮板架之间转动部分的连接也比较容易损坏,造成重锤脱落,使清扫器失效。
只有当煤比较干,带宽1000㎜以下时,效果才相对较好。
也可将橡胶板制成一个刮板组,装在同一根轴上或钢板制成的刮板架上,使作用区彼此重合。
这样清扫效果要比用输送带一样宽橡胶板做工作件的好得多。
2.2弹簧清扫器
弹簧清扫器是利用弹簧压紧刮煤板,把输送带上的煤刮下来的一种装置。
刮板的工作件与重锤清扫器的基本相同。
其固定方式是刮板架两端靠弹簧压紧。
可以安装在卸料滚筒的下部或者卸料滚筒与增角滚筒之间的输送带下部。
这种清扫器亦具有工作件磨损不均的缺点。
进一步的改进是可将其分成各自靠弹簧压紧的若干块刮板,再组合固定在同一根轴上,这样工作件能经常同输送带接触,就可基本消除由于刮板不均匀造成的影响,减少漏煤现象,清扫质量得到了较大的提高。
2.3合金橡胶清扫器
合金橡胶清扫器是从80年代开始在带式输送机上使用的较为理想的清扫器。
主要由多个合金刮板、刮板架、橡胶弹性体、横梁、可调节固定架等组成。
其原理与弹簧清扫器相同,只是采用橡胶弹性体取代弹簧,使结构更为简单、紧凑。
可调节固定架,可调整刮板与输送带的正常接触,然后转动横梁轴把刮板与输送带的接触压力加到100～150N后锁紧螺栓,工作力要适当,过大摩擦阻力影响输送带和弹性体的使用寿命,过小清扫效果不好,同时要保证清扫板与输送带面接触均匀,以达到最好的清扫效果。
这种清扫器分H型和P型2种,同时搭配使用,H型清扫器安装于卸料滚筒下部,P型清扫器则安装于卸料滚筒与增角滚筒之间的输送带下部。
这种清扫器缺点是维护保养比较麻烦,必须定期检查调整清扫板的接触和受力是否达到要求,同时清扫下来的粘附物也必须及时清除,否则会引起刮板架变形,影响弹性体的吸振作用。
另外由于它是由数个单一的清扫器组装于横梁架上,各个清扫器之间有一定的间隙,易漏扫和粘附杂物。
针对这一
缺点有的厂家进行了改进,在原来的基础上将合金清扫板做成整体式,避免了跑漏现象,清扫效果有了一定的提高。
2.4转刷式清扫器
转刷式清扫器是一种机械式清扫器,它由驱动装置(如电动机、皮带轮)、尼龙转刷和固定框架组成。
一般安装在卸料滚筒下部,转刷应与输送带表面压紧,其压紧行程通过调节板调节,转刷旋转方向与下输送带的运动方向相反,可以把输送带上粘附的积煤清扫得比较干净。
这种清扫装置通常用于以花纹带作输送带的输送机,对花纹带的清扫效果比一般的清扫器要好得多。
这种清扫器由于增加了传动装置,增大了成本和能耗,对转刷的维护也有一定的要求,转刷较易磨损。
在输送湿煤和含有粘土质的煤时转刷易被腻塞,影响清扫效果。
但对于比较干的煤效果不错,同时也是花纹带较理想的清扫器。
2.5空段清扫器
煤在输送带工作面上运输的过程中,难免会发生跑偏撒料现象,当煤落在回程段非工作面上,会卷入改向滚筒,粘结在改向滚筒表面,引起输送带张力不均,损坏输送带,因此必须在回程段改向滚筒进口处安装清扫器。
清扫器可采用橡胶条或输送带做的刮板清扫器,可制作成“人”字形或“/”形,调整好与输送带非工作面的接触后将两端固定在机架上。
最好是用弹簧来自动调整与输送带的接触。
2.6清扫用托辊
带式输送机头部回程段,都安装有2～3组螺旋形胶面托辊,在输送带带动旋转的过程中将粘结的煤清扫干净。
但是只有在煤比较干的情况下才能收到良好的效果,当煤较湿时容易腻塞,失去螺旋的清扫作用。
不过由于其前面往往已经安装有刮板清扫器,刮板清扫器扫除了大部分积煤,托辊也起到了辅助作用。
2.7水力清扫器
水力清扫器对输送带没有磨损,并能把输送带清扫得很干净。
它们主要由两部分组成:一是喷嘴,用来向输送带面喷射水流,其形状常做成圆柱形或扁形。
做圆柱形时其喷嘴内径为￠5㎜,做成扁形时其喷嘴2㎜×4㎜,供水压力一般为0.2～0.3Mpa,另一部分是刮板式清扫器,可以采用重锤式清扫器,目的是清除附着在输送带上的水,保持地面清洁,如果用气力清扫器效果也不错。
这种清扫器一般用于室内布置的输送机,对倾斜式输送机更为适用。
冲扫的煤泥在冲洗槽内汇集,然后排入沉淀池。
为提高效率,在卸料筒处还是应安装刮板清扫器。
另外,在北方冬季要做好防冻措施。
3、结语
综上所述,输送带的清扫装置种类和方法各有不同的优缺点,而输送带常用于输送不同煤质的煤,为了把输送带清扫干净,最好是采用几种清扫器结合使用的清扫方案。
