生产实习设计报告——5V直流稳压电源仿真及制作上海大学机自学院自动化系电气工程及其自动化姓名:***学号:*******指导老师:***2016年 7月7日目录第1章直流稳压电源简介 (1)1.1定义 (1)1.2直流稳压电源的构成 (1)1.3直流稳压电源的分类 (1)第2章直流稳压电源的设计及仿真 (2)2.1设计目的及要求 (2)2.2设计步骤及思路 (2)2.2.1直流稳压电源设计思路 (2)2.2.2直流稳压电源原理 (2)2.3方案论证仿真 (3)2.3.1总体方案确定 (3)2.3.2各过程仿真及确定 (4)2.3.3总体电路图 (10)第3章直流稳压电源制作 (10)3.1元器件选择和电路参数计算说明 (10)3.2 电源制作及实物图 (11)心得体会 (13)第1章直流稳压电源简介1.1定义稳压电源是能为负载提供稳定交流电源或直流电源的电子装置。
包括交流稳压电源和直流稳压电源两大类。
本报告讨论直流稳压电源的仿真与设计。
直流稳压电源是一种利用市电为小型电子设备（负载）供电或充电，能为其提供稳定直流电源的电子装置。
直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压基本能够保持稳定。
1.2直流稳压电源的构成许多电子产品如电视机、电子计算机、音响设备等都需要直流电源，电子仪器也需要直流电源，实验室更需要独立的直流电源。
为了提高电子设备的精度及稳定性，在直流电源中还要加入稳压电路，因此称为直流稳压电源。
典型的直流稳压电源主要由电源变压器、整流电路、滤波电路和稳压电路等几部分构成。
电源变压器把50Hz 的交流电网电压变成所需要的交流电压；整流电路用来将交流电变换为单向脉动直流电；滤波电路用来滤除整流后单向脉动电流中的交流成分（即波纹电压），是指成为平滑的直流电；稳压电路的作用是当输入交流电网电压波动、负载及温度变化时，维持输出直流电压的稳定。
1.3直流稳压电源的分类目前生产直流稳压电源种类很多，可以从不同的角度分类：1，依稳定方式：参数型（如稳压管+电阻）、反馈型（如调整管+差放）；2，依工作状态：线性电源、开关电源；3，依连接方式：串联型、并联型。
双路跟踪直流稳压电源实验的设计与仿真
当 ＋ ＝－ｏ 时 ， ， Ｖ 。 以 ， 卜Ｖ ｌ ＝０ 所 令从 路 基 准 电压
， Ｖ ， 与 ， 行 比较 ， 构 成 对 于 从 路 电 源 调 整 管 的 反 馈 ＝０ 并 进 则
双 路 跟 踪 直 流 稳 压 电源 组 成 框 图如 图 １ 示 。 所 控 制 ， 而 实 现 从 路 负 电压 输 出对 主 路 正 电压 的 跟 踪 ， 得 两 路 输 从 使 图中两路 电源输 出电压取相反极性 ， 电压输 出的一路 为主 电 正 出 电压 的 绝 对 值 保 持 相 等 ， 体 电 路 图 如 图２ 示 。 具 所 源 ， 电压输 出的一路则为从路跟踪 电源。 负 为了获得绝对值相 同、 极 图２ ，２Ｖ交流 电由 降压 变压 器 转 换 为双 路 ７５ 交 流 低压 ， 中 ２０ ．Ｖ 再 性 相 反 的 两 路 输 出 ， 设 定从 路 输 出 负 电压 在 量 值 上 能 够 跟 踪主 路 需 由桥 式 二极 管 整 流器 整 为直 流 ， 电容 滤 波 后分 为 两 路供 电。 中一 经 其 正电压的变化 。 路 送 集 成 三 端 稳压 器 ７Ｌ ５７Ｌ ５为 集 成 运算 放 大 器Ｔ ０２ 供 ± ８ ０ 、９ ０ ， Ｌ６提 由框 图可 见 ， 从 两 路 均 采 用 电压 串 联 反 馈 稳 压 电路 结 构 。 主 其 ５ Ｖ电源 ； 时 ， ５ 同 ＋ Ｖ电源 还 驱 动 集成 电压 基 准 芯 片Ｌ ３ （．Ｖ） 电 Ｍ３６ ２ ５ 。 位器 ｗ １ 用来 微 调 主 路 电压 基 准 ， Ｌ ３ 的输 出 电压 稳 定 于２ ５ 使 Ｍ３６ ．Ｖ； ｍ 该 电压 经 电位 器 Ｗ ２ 分压 ， 成 可 调 基 准 电压 Ｖｒｆ 送 至 集 成 运 放 形 ｅ并 Ｔ ０２ 成 的 主路 比较 放 大 器 （ ０２ 的 同相 输 入 端 。Ｌ ｂＲ 、 ３ Ｌ ６构 ＴＬ ６ ） ｌ＃ ，５Ｗ ｔ
直流稳压电源设计proteus仿真

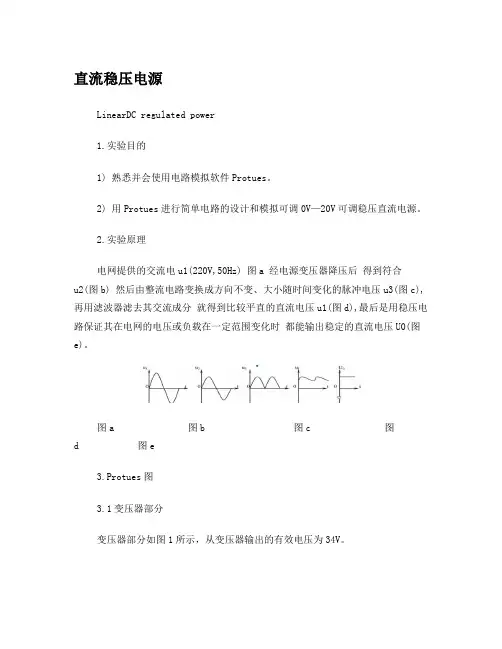

直流稳压电源LinearDC regulated power1.实验目的1) 熟悉并会使用电路模拟软件Protues。
2) 用Protues进行简单电路的设计和模拟可调0V—20V可调稳压直流电源。
2.实验原理电网提供的交流电u1(220V,50Hz) 图a 经电源变压器降压后得到符合u2(图b) 然后由整流电路变换成方向不变、大小随时间变化的脉冲电压u3(图c),再用滤波器滤去其交流成分就得到比较平直的直流电压u1(图d),最后是用稳压电路保证其在电网的电压或负载在一定范围变化时都能输出稳定的直流电压U0(图e)。
图a 图b 图c 图d 图e3.Protues图3.1变压器部分变压器部分如图1所示，从变压器输出的有效电压为34V。
图1变压器3.2整流部分整流部分由一个二极管整流桥组成，从整流桥出来的有效电压为49.6V图2整流桥3.3稳压部分7805稳压器能够输出±5V的直流电压，且性能稳定。
图3 7805稳压器3.4滤波部分滤波电容的效果如图d所示，滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
图4 滤波电容3.5总电路图图5 总电路图3.6运行效果图6运行结果4.实验结论本次采用的是由变压、整流、滤波、稳压的流程思路将220V交流电压变换成5V的直流电源，而其中主要是以三端固定稳压器CW7805构成的稳压电路设计作为设计的重点核心内容。
三端固定稳压器CW7805的使用使系统具有功能强、性能可靠、成本低、方便易学等的特点。
为满足设计需要，使用滤波电路的过滤，输出端产生了精度高、稳定度好的直流输出电压。
在我们设计和调试的过程中，也发现一些问题，滤波电路滤除整流后电压中总是还含有交流成分，使之不能成为平滑的直流电压，从而为整个电路的下步步骤带来了较大的影响。
另外，当输入交流电源电压波动、负载和温度变化时，直接影响了输出直流电源稳定。
因此，如果设计能够单一化，那么整个电路的误差将会大大的减小，为整个电路带来更精确的结果，是调试现象更加显著。
基于PSPICE的直流稳压电源电路仿真分析
基于PSPICE的直流稳压电源电路仿真分析现代生活中电源的应用十分广泛，大部分的电子、电气设备，都必须有电源给其提供能量，它才能工作。
因此电源是所有电子设备必不可少的组成部分，电源的产生，使电子轻工业，特别是电子计算机、家用电器、实验仪器仪表等现代社会生活中必不可少的组成部分得到了快速发展，并促进了人类生活方式的变革。
本文将简要设计并分析一种线性直流稳压电源的设计原理、工作原理及参数计算仿真结果，并给出其技术指标。
一、直流稳压电源设计要求1.输出电压V o=6~12V连续可调2.纹波电压﹤=10mV一、概述本题所设计的直流稳压电源根据其技术指标设定，该电源可用作实验用电压源或生活中的充电及收音机、录音机的电源；该电源制作成本低，效果好稳定性高，且带有安全保护装置。
缺点就是体积较大、笨重，不便于携带。
但从总的方面来说，利大于弊，我们把它用在该用的地方，就能发挥它应有的作用，更好的为我们服务。
随着电子计算机技术的发展，计算机辅助设计已经逐渐进入电子设计的领域。
模拟电路中的电路分析、数字电路中的逻辑模拟，甚至是印制电路板、集成电路版图等等都开始采用计算机辅助工具来加快设计效率，提高设计成功率。
而大规模集成电路的发展，使得原始的设计方法无论是从效率上还是从设计精度上已经无法适应当前电子工业的要求，所以采用计算机辅助设计来完成电路的设计已经势在必行。
同时，微机以及适合于微机系统的电子设计自动化软件的迅速发展使得计算机辅助设计技术逐渐成为提高电子线路设计的速度和质量的不可缺少的重要工具。
在电路设计工作方面，最初使用的是Protel公司DOS版本的Tango软件，在当时这一软件被看作是多么的先进，因为在这以前没有人能像电脑那样快速、准确的画出电路图，制出电路板。
如今，随着Windows95/98及NT操作系统的出现，一些更方便、快捷的电路设计软件应运而生。
如：Tango、Protel、OrCAD、PSpice、Electronics Workbench、VeriBest、PAD2000等。
(完整版)直流稳压电源电路的设计实验报告
直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。
2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。
3、了解掌握Proteus软件的基本操作与应用。
二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
（2）整流电路常采用二极管单相全波整流电路，电路如图2-2所示。
在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。
正负半周内部都有电流流过的负载电阻RL，且方向是一致的。
电路的输出波形如图2-3所示。
t整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。
直流稳压电源实验报告记录(终)
直流稳压电源实验报告记录(终)————————————————————————————————作者：————————————————————————————————日期：南昌大学实验报告学生姓名：王晟尧学号：6102215054 专业班级：通信152班实验类型：□验证□综合□设计□创新实验日期：实验成绩：直流稳压电源设计一、设计任务设计一直流稳压电源并进行仿真。
二、设计要求基本性能指标：(A1)输出直流电压＋5V，负载电流200mA。
(B1) +3V~ +9V，连续可调；(B2) I Omax=200mA；(B3) 稳压系数S r≤5×10-3；(B4) △U O≤5mV。
扩展性能指标：扩展直流稳压电源的输出电流使10mA≤I O≤1.5A。
三、设计方案直流稳压电源设计框图和直流稳压电源基本电路分别如图1和图2所示：图1 直流稳压电源框图图2 直流稳压电源基本电路主要原理是：电源变压器将交流电网220V 的电压降压为所需的交流电压，然后通过整流电路将交流电压变成单极性电压，再通过滤波电路加以滤除，得到平滑的直流电压。
但这样的电压还随电网电压波动（一般有±10%左右的波动）、负载和温度的变化而变化。
因而在整流、滤波电路之后，还需接稳压电路。
稳压电路的作用是当电网电压波动、负载和温度变化时，维持输出直流电压稳定。
一般情况下，选用降压的电源变压器。
整流电路主要有半波整流电路、桥式整流电路和全波整流电路，一般情况下多用桥式整流电路，桥式整流输出脉动电压平均值为：22220112220902O o U u t d t U td t U U |()|sin .ππωωωπππ===≈⎰⎰通过每只二极管的平均电流为：20452O O L LU U I R R .=≈ 每只二极管承受的最大反向电压为：22RM U U =滤波电路亦可分为电容滤波、电感滤波、Π型滤波等多种滤波电路，而在小功率电源电路设计中多用电容滤波电路。
直流稳压电源设计实验报告
直流稳压电源设计实验报告一．实验目的1、了解负载稳压电源的控制原理及工作原理；2、分析电路、仿真电路结构，并结合 oscilloscope 对稳压电源进行实验测试；3、制作变压源，实验服务由DC电源模块，实现输出电压的调节功能；4、利用变压源实现对于直流稳压电源的调节；二、实验原理稳压电源是由 DC 电源模块、电感、晶体管、电容以及变频器等部件组成的控制回路，用以实现可靠稳定的输出电压，其基本原理是通过调节变频器的输出频率来调节 DC 电源模块的输出电压，使电源模块的输出稳定在一定的等级，从而实现稳压的要求。
三、实验环境硬件环境： DC 电源模块、电感、晶体管、电容及变频器等软件环境： oscilloscope四、实验测试1、DC 电源模块：根据理论电路设计，布置 DC 电源模块，同时使用 oscilloscope测试 DC 电源输出；2、变频器：同样配置电路，使用变频器调节输出频率；3、电感、晶体管和电容：根据理论电路及电路仿真的正确性，布置电感、晶体管和电容，并进行 oscilloscope 反复测试；4、整机设计：将 DC 电源模块、变频器、电感、晶体管以及电容一起设计成完整的稳压电源，并测试稳压电源是否能够正常输出电压。
五、实验结果通过实验测试表明，所设计的电路结构能够正常工作，DC 电源模块能够输出稳定的直流电压，变频器能够根据设定的频率正确调节输出电压，稳压电源能够提供一致的直流电压输出。
因此，实验的目的得到了较好的满足。
六、结论本次实验建立了直流稳压电源的设计原理，已设计合理、结构正确的电路，同时，通过 oscilloscope 进行实验测试，得出稳压电源能够正常输出稳定的电压，实验目的得到了满足。
稳压电源仿真实验报告
稳压电源仿真实验报告
一、报告的目的
本报告的目的是通过稳压电源仿真实验，深入了解电源的基本原理，以及不同种类的电源在工程现实中的应用。
二、实验仪器
本实验使用稳压教学仿真系统，其主要部件由50V、180W、电网驱动2节AVS稳压芯片组成，同时具有按键控制、变压器、散热、线性稳压器、瞬态和功率标定等主要部件。
三、实验内容
1、负载变化的稳压器实验：在不同负载范围内测试稳压器的效率；
2、波形技术分析：分析电源输出波形及其随负载变化；
3、瞬态响应实验：测试电源在瞬态特性下的负荷、瞬态耗散和短路能力；
4、功率测试：测试电源在功率负荷情况下的输出特性。
四、实验结果
1、负载变化的稳压器实验中，随着负载的增加，稳压器的工作电流也有所不同，表现出良好的调节性能；
2、波形技术分析中，稳压器的输出电压和输出功率在不同负载情况下都表现出良好的可靠性；
3、瞬态响应实验中，稳压器能够稳定的输出单一的电压，具有良好的瞬态特性；
4、功率测试中，稳压器具有良好的功率容量，能够处理大范围的功率负荷。
五、结论
通过本次稳压仿真实验，我们能较好地了解和掌握稳压电源的基本原理及其在工程现实中的应用，更好地完成日常电器装配工作。
串联型稳压直流电源课程设计实验报告
串联型直流稳压电源的设计报告一. 题目: 串联型直流稳压电源的设计。
二. 要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。
指标：1、输出电压6V、9V两档，同时具备正负极性输出；2、输出电流：额定电流为150mA，最大电流为500mA；3、在最大输出电流的时候纹波电压峰值▲Vop-p≤5mv；三. 电路原理分析与方案设计采用变压器、二极管、集成运放，电阻、稳压管、三极管等元件器件。
220V的交流电经变压器变压后变成电压值较少的交流，再经过桥式整流电路和滤波电路形成直流，稳压部分采用串流型稳压电路。
比例运算电路的输入电压为稳定电压，且比例系数可调，所以其输出电压也可以调节；同时，为了扩大输出电流，集成运放输出端加晶体管，并保持射极输出形式，就构成了具有放大环节的串联型稳压电路。
1.方案比较：方案一.用晶体管和集成运放组成基本串联型直流稳压电源方案二.用晶体管和集成运放组成的具有保护换届的串联型直流稳压电源.方案三：用晶体管和集成运放组成的实用串联型直流稳压电压可行性分析：上面三种方案中，方案一最简单，但功能也最少，没有保护电路和比较放大电路，因而不够实用，故抛弃方案一。
方案三功能最强大，但是由于实验室条件和经济成本的限制，我们也抛弃方案三，因为它牺牲了成本来换取方便。
所以从简单、合理、可靠、经济从简单而且便于购买的前提出发，我选择方案二未我们最终的设计方案。
2.结合设计的要求，电路框图如下3.单元电路设计与元器件选择（1）变压器的选择直流电的输入为220V的电网电压，一般情况下，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压后，再对电流电压处理。
电源变压器的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。
本次课程设计的要求是输出正负9伏和正负6负的双电压电源，输出电压较低，而一般的调整管的饱和管压降在2-3伏左右，由Omin Imax CE U U U -=，CE U 为饱和管压降，而Im ax U =9V 为输出最大电压，Om in U 为最小的输入电压，以饱和管压降CE U =3伏计算，为了使调整管工作在放大区，输入电压最小不能小于12V ，为保险起见，可以选择220V-15V 的变压器，再由P=UI 可知，变压器的功率应该为0.5A ×9V=4.5w ，所以变压器的功率绝对不能低于4.5w ，并且串联稳压电源工作时产生的热量较大，效率不高，所以变压器功率需要选择相对大些的变压器。
multisim直流稳压电源仿真实验报告
multisim直流稳压电源仿真实验报告Multisim 直流稳压电源仿真实验报告一、实验目的本次实验旨在利用 Multisim 软件对直流稳压电源进行仿真，深入理解直流稳压电源的工作原理、性能特点以及电路参数对输出电压稳定性的影响。
通过实验，掌握直流稳压电源的设计、调试和分析方法，提高对电子电路的实际应用能力。
二、实验原理直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压变换为适合整流电路的交流电压。
整流电路将交流电压转换为单向脉动直流电压，常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常见的滤波电路有电容滤波、电感滤波和复式滤波等。
稳压电路的作用是在电网电压波动或负载变化时，保持输出直流电压的稳定。
常用的稳压电路有串联型稳压电路、并联型稳压电路和集成稳压器等。
三、实验内容与步骤1、电路设计在 Multisim 软件中，根据直流稳压电源的原理，选择合适的元器件，设计一个输出电压为＋5V 的直流稳压电源电路。
电路包括电源变压器、桥式整流电路、电容滤波电路和三端稳压器7805 组成的稳压电路。
2、元器件参数选择电源变压器：初级输入交流电压为 220V，次级输出交流电压为 9V。
整流二极管：选用 1N4007 型二极管。
滤波电容：选用电解电容，容量为1000μF，耐压值为 16V。
三端稳压器 7805：输入电压范围为 7 25V，输出电压为 5V，最大输出电流为 15A。
3、电路连接与仿真将设计好的电路元器件按照原理图进行连接。
启动Multisim 软件的仿真功能，观察电路的输出电压波形和数值。
4、电路参数调整与优化改变滤波电容的容量，观察输出电压的纹波变化。
调整负载电阻的大小，观察输出电压的稳定性。
四、实验结果与分析1、输出电压波形仿真结果显示，未经滤波的整流输出电压为单向脉动直流电压，其纹波较大。
