边坡防护

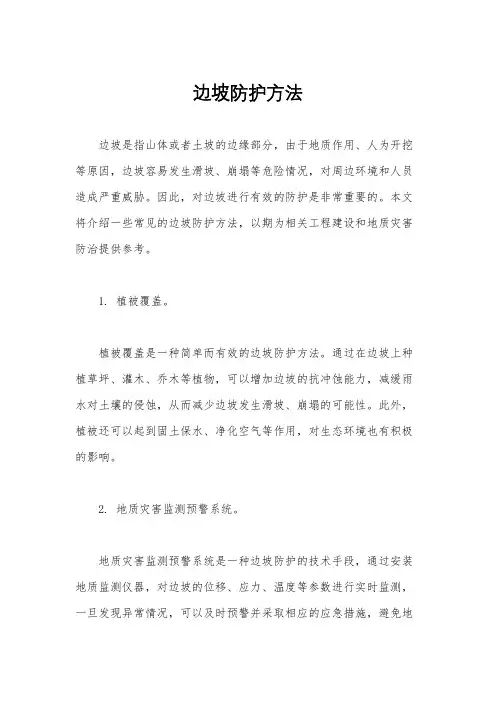

边坡防护方法
边坡防护方法边坡是指山体或者土坡的边缘部分，由于地质作用、人为开挖等原因，边坡容易发生滑坡、崩塌等危险情况，对周边环境和人员造成严重威胁。
因此，对边坡进行有效的防护是非常重要的。
本文将介绍一些常见的边坡防护方法，以期为相关工程建设和地质灾害防治提供参考。
1. 植被覆盖。
植被覆盖是一种简单而有效的边坡防护方法。
通过在边坡上种植草坪、灌木、乔木等植物，可以增加边坡的抗冲蚀能力，减缓雨水对土壤的侵蚀，从而减少边坡发生滑坡、崩塌的可能性。
此外，植被还可以起到固土保水、净化空气等作用，对生态环境也有积极的影响。
2. 地质灾害监测预警系统。
地质灾害监测预警系统是一种边坡防护的技术手段，通过安装地质监测仪器，对边坡的位移、应力、温度等参数进行实时监测，一旦发现异常情况，可以及时预警并采取相应的应急措施，避免地质灾害的发生。
这种方法在边坡防护中起到了至关重要的作用，可以最大程度地减少地质灾害对人员和财产造成的损失。
3. 护坡工程。
护坡工程是一种常见的边坡防护方法，通过在边坡表面设置混凝土护坡板、钢筋混凝土挡墙、植物护坡网等结构，加固边坡，提高其抗滑垮能力。
护坡工程不仅可以有效防止边坡发生滑坡、崩塌，还可以美化环境，提高边坡的整体稳定性。
4. 排水排渗。
边坡在长期受雨水浸泡和地下水渗透的作用下，容易发生松动、坍塌等情况。
因此，对边坡进行排水排渗是一种重要的防护措施。
可以通过设置排水沟、排水管道等设施，及时将雨水和地下水排除，保持边坡的稳定性。
5. 土工布加固。
土工布是一种具有较高抗拉强度和抗渗透性能的材料，可以用于边坡的加固。
通过在边坡表面铺设土工布，并进行固定和覆土，可以有效增加边坡的抗冲蚀能力，减少土壤流失，提高边坡的稳定性。
综上所述，边坡防护是一项复杂而重要的工作，需要综合考虑地质、水文等多种因素，采取多种手段进行综合防护。
希望本文介绍的边坡防护方法能够为相关工程建设和地质灾害防治提供一定的参考，促进相关领域的发展和进步。
基坑的边坡防护的方法
基坑的边坡防护的方法基坑边坡防护是在基坑工程中非常重要的一项工作，它能有效地保护基坑边坡的稳定和安全。
下面将介绍几种常见的基坑边坡防护方法。
一、挡土墙挡土墙是一种常见的基坑边坡防护结构，它由混凝土或钢筋混凝土构成，能够有效地抵抗土体的侧向压力。
挡土墙分为重力挡土墙和钢筋混凝土挡土墙两种类型。
重力挡土墙依靠自身的重力来抵抗土体压力，常用于较低的边坡；而钢筋混凝土挡土墙则通过钢筋的加固来增强其抗倾覆能力，常用于较高的边坡。
二、喷射深层土体加固喷射深层土体加固是一种常用的基坑边坡防护方法，它通过将水泥浆料喷射到土体中，形成深层固化体，增加土体的强度和稳定性。
这种方法适用于边坡土体较松散的情况，可以有效地防止边坡坍塌。
三、钢丝网加固钢丝网加固是一种常见的基坑边坡防护方法，它通过在边坡表面铺设钢丝网，并用锚杆固定，增加边坡的抗滑稳定能力。
钢丝网加固具有施工方便、成本较低的优点，适用于边坡高度较低的情况。
四、锚杆加固锚杆加固是一种常用的基坑边坡防护方法，它通过将锚杆埋入边坡土体中，并与边坡结构相连，增加边坡的抗滑稳定能力。
锚杆加固具有施工方便、适用范围广的优点，适用于不同类型的边坡。
五、防护网加固防护网加固是一种常见的基坑边坡防护方法，它通过在边坡表面张拉安装防护网，并用锚杆固定，增加边坡的抗滑稳定能力。
防护网加固具有施工方便、透水性好的优点，适用于边坡高度较高的情况。
六、排水系统建设排水系统建设是基坑边坡防护的重要环节，它能有效地降低边坡土体的含水量，减少水分对边坡稳定性的影响。
排水系统包括排水沟、排水管道等，可以将边坡内的积水及时排除，保持边坡的稳定。
基坑边坡防护是基坑工程中不可或缺的一环。
通过采用适当的基坑边坡防护方法，可以有效地保护基坑边坡的稳定和安全。
挡土墙、喷射深层土体加固、钢丝网加固、锚杆加固、防护网加固和排水系统建设是常见的基坑边坡防护方法，每种方法都有其适用的边坡类型和施工特点。
在实际工程中，应根据具体情况选择合适的边坡防护方法，并进行科学合理的设计和施工，以确保基坑边坡的稳定和安全。
常见边坡防护的类型
常见边坡防护的类型嘿，咱今天就来聊聊常见边坡防护的类型。
你说这边坡啊，就像是大地的衣服，得好好保护着，不然可就出问题啦！先来说说植被防护吧，这就好比给边坡穿上了一件绿色的披风。
那些小草啊、小树啊，它们的根就像小手一样紧紧抓住边坡，让它稳稳当当的。
而且呀，这绿色多好看呀，还能美化环境呢，是不是很棒？想想看，要是没有这些植被，边坡光秃秃的，多难看呀，还容易水土流失呢！还有挡土墙防护，这就像是给边坡请了个强壮的保镖。
它能挡住那些可能会滑落的土石，让它们老老实实地待在那里。
就像一堵坚固的墙，给人一种安全感。
你说要是没有这挡土墙，那些土石哗啦啦地往下掉，那可不得了啦！锚杆支护呢，就像是给边坡扎了一根根牢固的钉子。
把边坡和深层的岩石紧紧地连接在一起，增加了边坡的稳定性。
这就好像给边坡打了一针“稳定剂”，让它稳稳地立在那里。
土钉墙防护呢，就像是给边坡编织了一张牢固的大网。
那些土钉就像网的经纬线一样，把边坡牢牢地固定住。
让边坡不容易出现问题，多厉害呀！还有护坡网防护，这就像是给边坡围上了一层保护罩。
可以拦住那些可能会滚落的石头啊什么的，保护下面的人和物。
这可真是个好东西，就像一个隐形的守护者。
咱再想想，要是没有这些边坡防护措施，那会是什么样呢？道路可能会因为边坡的不稳定而变得不安全，建筑物可能会受到威胁，人们的生活也会受到影响啊。
所以说呀，这些边坡防护类型可太重要啦，就像我们生活中的各种保障一样。
你看，植被防护让大地充满生机，挡土墙防护给人安全感，锚杆支护是稳定的关键，土钉墙防护编织牢固的网，护坡网防护提供贴心的保护。
它们各有各的特点，各有各的用处，但都是为了保护我们的边坡，保护我们的生活环境。
咱可得重视这些边坡防护类型啊，不能小瞧它们。
它们就像是默默守护我们的英雄，虽然不张扬，但却非常重要。
我们要好好利用它们，让我们的生活更加安全、更加美好。
这就是我对常见边坡防护类型的理解，你觉得怎么样呢？是不是也觉得它们很了不起呀！。
路基边坡施工防护措施
路基边坡施工防护措施1. 引言在道路工程的建设过程中，路基边坡是一个十分重要的构造部分。
边坡的稳定性对于道路的使用安全具有重要影响，因此在施工过程中需要采取一系列的防护措施来确保边坡的稳定和安全性。
本文将介绍路基边坡施工过程中常见的防护措施。
2. 边坡稳定性分析在进行边坡施工防护前，首先需要对边坡的稳定性进行分析和评估。
这主要包括边坡的土质特性、边坡的坡度和高度、附近地形和地质情况等因素的综合考虑。
通过使用相关数学模型和计算方法，可以确定边坡的稳定性，并进一步确定需要采取的防护措施。
3. 边坡防护措施3.1 排水系统排水系统是边坡防护的重要组成部分。
边坡中的积水会降低土壤的稳定性，导致边坡滑坡的风险增加。
因此，在边坡施工过程中需要采取排水措施来保证边坡土体的排水性能。
常见的排水系统包括排水管道、排水沟、排水槽等。
这些排水设施需要合理布置和维护，以确保边坡的排水畅通。
3.2 坡面覆盖边坡的坡面覆盖是为了保护边坡表面免受风化、侵蚀和冲刷等自然因素的影响。
常见的坡面覆盖材料包括草皮、土工合成材料和岩石等。
选择合适的覆盖材料需要考虑材料的耐候性、抗侵蚀性和抗冲刷性能。
坡面覆盖还有助于增加边坡的美观性，并提高道路的使用环境。
3.3 边坡支护结构在一些复杂的边坡情况下，需要采取边坡支护结构来增强边坡的稳定性。
常见的边坡支护结构包括边坡护面、挡土墙和锚杆等。
这些支护结构可以有效地减少边坡土体的位移和变形，从而提高边坡的稳定性和抗滑能力。
边坡支护结构的设计和施工需要考虑边坡的具体情况和要求，并进行专业的力学计算。
3.4 植被恢复在边坡施工完成后，需要进行合理的植被恢复工作。
适当的植被覆盖可以有效地稳定边坡土体，减少水土流失和侵蚀的风险。
植被恢复工作可以包括选择适宜的植被种类、合理的种植密度和定期的养护管理等。
植被恢复工作需要考虑边坡的生长条件和周围环境，以确保植被能够良好地生长和扎根。
4. 结论边坡施工防护措施对于保证道路的安全和稳定具有重要意义。
边坡防护工程安全施工方案
边坡防护工程安全施工方案一、前言边坡防护工程是指为了保护道路、铁路、河流、湖泊、人工湖等工程和建筑物等在坡地上进行防护和保护工程。
由于坡地的地质条件复杂，受气候、水等自然因素的影响，易发生滑坡、崩塌、塌方等灾害。
因此，在进行边坡防护工程施工时，必须高度重视安全问题，制定合理有效的安全施工方案。
二、工程概况本工程为XXX道路边坡防护工程，施工范围为XXXX，主要包括XXX。
工程地理位置为山地，地形陡峭，地质条件复杂，气候多变。
因此，在进行施工时需要特别注意安全问题。
三、安全施工方案为保障边坡防护工程施工的安全和顺利进行，特制定如下安全施工方案：1. 前期准备在进行边坡防护工程施工前，必须进行充分的前期准备工作，主要包括进行地质勘察，确定地质结构及地质构造情况，了解边坡稳定性，判断边坡的稳定性，为工程设计提供依据。
同时还要进行气候水文勘察，掌握降雨、降雪、融雪、洪水等情况，做好防范措施。
另外还要进行环境勘察，了解当地的环境状况，制定施工环保方案。
2. 施工设备和材料准备在进行边坡防护工程施工时，必须准备好专业的施工设备和材料，包括挖掘机、钻机、起重机、爆破器材等，同时还需要准备好防护用具，如安全帽、安全鞋、安全带等。
材料包括混凝土、钢筋、挡土墙、护坡砖等。
3. 安全教育和培训在进行施工前，必须对所有施工人员进行安全教育和培训，包括安全操作规程、爆破作业安全技术、紧急疏散等，提高施工人员的安全防范意识和应急处置能力。
4. 施工方案设计在进行边坡防护工程施工前，必须制定合理的施工方案，包括拆除、挖掘、爆破、混凝土浇筑等工序，严格按照施工方案进行操作，确保施工的安全性。
5. 爆破安全在进行边坡防护工程爆破作业时，必须按照规定的程序进行操作，包括建立爆破区域能够隔离爆破冲击波和飞石飞沙的安全区域，对周边居民进行安全疏散，有效做好爆破作业风险管控。
6. 施工部署在进行边坡防护工程施工时，必须按照施工方案合理部署人员和设备，严格控制施工现场人员数量和施工进度，确保施工的安全和质量。
路基边坡防护措施
春季是雨水多发季节，伴伴随长时间降雨过后，往往可以见到边坡失稳增多旳现象，这阐明降雨对边坡旳稳定性有很大影响。
降雨提高了地下水旳补给量，首先减少岩体旳强度，增大孔隙水旳压力，使边坡滑动面旳抗滑能力减少；另首先增大边坡旳下滑力，两者给合起来极大地减少了边坡旳稳定性。
因此加强雨季对路基边坡巡查力度，发现边坡失稳应立即对边坡进行防护与措施至关重要。
路基旳防护其类型可分为边坡坡面防护和冲刷防护。
边坡坡面防护重要是保护路基边坡表面，免受雨水冲刷，减少温差及温度变化旳影响，防止和延缓软弱岩土表面旳风化、碎裂、剥蚀演变过程，从而保护路基边坡旳整体稳定性，在一定程序上还可以美化路容，协调自然环境。
1、边坡种草防护（1）使用条件种草防护合用于边坡稳定，坡面冲刷轻微，且宜于草类生长旳土质路提与路堑边坡，用以防止表面水土流失，固结表土，增强路基旳稳定性。
常常浸水或长期浸水旳路堤边坡，种草不适宜生长，不适宜采用种防护。
边坡上己扎根旳种草防护，可容许缓流水短时冲刷。
（2）注意事项选用草籽应注意当地旳土壤和气候条件，一般应以轻易生长、根部发达、叶茎低矮、枝叶茂密或有匍匐茎旳数年生草种为宜，常用旳月白茅草、毛鸭嘴、鱼肩草、果圆、雀稗、鼠尾草和小冠。
最佳采用几种草籽混合播种，使之生成一种良好旳覆盖层。
种植时草籽宜掺砂或与土粒拌和，使之播种均匀，播种时间以气候温暖、温度较大旳季节为宜。
2、铺草皮防护（1）使用条件路基坡面上铺草防护，其作用与种草防护相似，前者使用时规定当地有足供挖取使用旳草皮地段，但在边坡高陡和坡面冲刷较严重旳地方，铺草皮较种草防护收效快。
块状草皮旳尺寸，一般为20cm×25cm、25cm×40cm及30cm×50cm几种；带状草皮一般宽25cm，长200～300cm；草皮厚度根据草根旳深度而定，一般为6～10cm，干旱和炎热地方区可增长到15cm.挖草皮时，草皮两端斜切（横切面为平行四边形），铺草皮旳措施有平铺草皮、平铺叠置草皮、方格式草皮、卵（片）石方格草皮。
边坡施工安全防护措施正式版
边坡施工安全防护措施正式版边坡施工是土木工程中非常重要的一项工作，同时也是高风险的工作。
为了保证边坡施工的安全进行，必须加强安全防护措施。
下面是一份边坡施工安全防护措施的正式版，具体内容如下：1.制定专项施工方案，详细记录施工过程及安全措施。
施工单位应根据地质环境、工程规模和特殊要求，制定详细的边坡施工方案，明确施工步骤和安全措施，确保施工过程的安全性。
2.设置施工安全警示标志。
在施工区域的周边，设置醒目的安全警示标志，警示过往车辆和行人注意施工区域并做好安全防护。
3.特殊作业人员配备安全防护装备。
对于施工中需要进行高空作业、爆破作业、挖掘作业等高危操作的人员，施工单位必须配备符合国家标准的安全帽、防护鞋、防护眼镜、防护手套等个人防护装备，确保他们的人身安全。
4.安全交底和培训。
施工单位应对施工人员进行安全交底和培训，使他们充分了解边坡施工的危险性和安全防护要求，掌握相应的安全操作技能，提高施工人员的安全意识和能力。
5.建立安全管理责任制。
施工单位要明确各级管理人员的安全管理责任，并将其纳入绩效考核体系中，确保整个施工过程的安全。
6.质量监管部门进行安全检查和隐患排查。
监管部门应定期对边坡施工现场进行安全检查，发现问题及时督促施工单位整改，确保施工安全。
7.建立应急预案及疏散路线。
施工单位应编制边坡施工的应急预案，明确各种意外事件的应急处理措施和疏散路线，确保在发生紧急情况时能够迅速有效地应对。
8.防止施工现场混乱和拥挤。
施工单位要合理规划施工区域，设置合理的施工通道和工作区域，确保施工现场有序进行，防止因拥挤导致的安全事故。
9.定期进行施工现场安全检查。
施工单位要定期对施工现场进行安全检查，发现问题及时整改，确保施工现场的安全状况。
10.加强安全宣传教育。
施工单位要利用各种途径加强对施工人员的安全宣传教育，提高他们的安全意识，增强安全文化。
总结：边坡施工是一项高风险的工作，必须加强安全防护措施。
岩土工程中的边坡防护措施
岩土工程中的边坡防护措施随着城市化进程加快和基础设施建设不断扩大规模，岩土工程在城市发展中的作用越来越重要。
而边坡作为岩土工程中的一个重要部分，具有重要的意义和作用。
然而，在地质环境多样和复杂的地区，边坡常常面临自然力和人为因素的不断破坏和侵蚀，给岩土工程及周边环境带来安全隐患。
因此，为了保障岩土工程的安全性和稳定性，采取适当的边坡防护措施势在必行。
一、边坡类型和特征1. 自然边坡自然边坡是指在自然环境下形成的边坡，其坡度和坡高通常较大。
自然边坡受到气候、地质、水文和其他自然因素的影响，易受到地震、雨水侵蚀等自然力的破坏。
2. 人工边坡人工边坡是指在工程建设过程中人为开挖或填筑形成的边坡。
人工边坡通常具有陡坡、高边坡的特点，易受到挖方土体的自重和外力的影响，如交通振动和附近建筑物的荷载。
二、边坡稳定分析边坡稳定性分析是边坡防护设计非常重要的一步，通过对边坡的地质条件、工程材料、场地荷载和周围环境等因素进行综合分析，可以得出边坡稳定状态，为合理的防护措施提供可靠的依据。
三、常用的边坡防护措施1. 喷射混凝土衬砌喷射混凝土衬砌是将混凝土喷射至边坡表面，形成一层坚硬的保护层，以提高边坡的稳定性。
喷射混凝土衬砌具有耐磨、耐腐蚀、强度高等特点，广泛应用于高边坡的防护。
2. 植物覆盖通过植被的种植和养护，可以增加边坡表层的抗冲刷能力和抗滑移能力，有效地减缓边坡的侵蚀速度。
植物根系的生长可以增加土体的抗滑性能，形成一层天然的保护层。
3. 加筋土坡加筋土坡是指在边坡中加入钢筋或合成纤维等材料，使土体得到适当加固。
加筋土坡具有较高的抗滑性能和抗变形能力，适用于边坡高、坡度陡等条件下的防护。
4. 土工格栅土工格栅是一种由合成纤维或金属材料制成的网状结构，可以通过与土体的相互作用来增加边坡的抗滑性能。
土工格栅广泛应用于边坡护坡、防洪堤坝等防护工程中。
5. 地面锚固地面锚固是指通过钢锚杆等固定手段，将边坡与地基层进行连接，以增加边坡的整体稳定性。
边坡防护
一、植物防护：根系发达、茎矮叶茂或有匍匐茎，耐旱，易活，生长快。
1、铺草皮：坡率缓于1:1土质边坡和严重风化的软质岩边坡。
2、植树：坡率缓于1:1.5的边坡，低矮灌木类。
3、三维网植被防护：坡率缓于1:0.75的砂性土、土夹石及风化岩石边坡，网中回填土采用客土或土、肥料及含腐殖土的混合物。
4、土工格室：坡率缓于1:0. 577的边坡。
5、湿法喷播适用于土质边坡、土夹石边坡、严重风化岩石且坡率缓于1:0.5的边坡。
6、客土喷播：适用于风化岩石、土壤较少的软质岩石、养分较少的土壤、硬质土壤，植物立地条件差的高大陡坡面和受侵蚀显著的坡面。
当坡率陡于1:1时，宜设置挂网或混凝土框架。
二、骨架植物防护1、浆砌片石或水泥混凝土骨架：适用于缓于1:0.75土质和全风化的岩石边坡。
当坡面受雨水冲刷严重或潮湿时，坡度应缓于1:1。
2、多边形水泥混凝土空心块植物护坡：适用于坡度缓于1:0.75的土质边坡和全风化、强风化的岩石路堑边坡。
并视需要设置浆砌片石或混凝土骨架。
3、锚杆混凝土框架植物防护：适用于土质边坡和坡体中无不良结构面、风化破碎的岩石路堑边坡。
三、圬工防护1、喷护：适用于坡率缓于1:0.5、易风化但未遭强风化的岩石边坡。
2、锚杆挂网喷混凝土：适用于坡面为碎裂结构的硬质岩石或层状结构的不连续地层以及坡面岩石与基岩分开并有可能下滑的挖方边坡。
路堑边坡坡率：一、土质路堑公路路基设计规范(JTG_D30—2004)3.4.1、土质比较均匀，无不良地质现象和无地下水的条件下，土质路堑边坡高度不大于20m时，边坡坡率不宜大于表3.4.1规定。
路堑边坡高度大于20m时，其边坡形式及坡率应按第3.7节确定。
注：黄土、红粘土、高液限土、膨胀土等特殊土质挖方边坡形式及坡度应特殊设计。
2、《铁路路基设计规范》(TB10001-2005)8.2.2当土质路堑边坡高度小于20m时，边坡坡率可按表8.2.2设计。
注：1 细砂、粉砂、黄土、膨胀土等路堑边坡形式及坡率应按《铁路特殊路基设计规范》（TB10035）有关规定执行；2 有可靠的资料和经验时，可不受本表限制。
边坡安全防护管理制度
一、总则为了确保边坡施工安全，防止安全事故的发生，保障人民群众生命财产安全，根据国家相关法律法规及行业标准，结合我单位实际情况，特制定本制度。
二、适用范围本制度适用于我单位所有边坡施工项目，包括路基、桥梁、隧道等工程的边坡防护工作。
三、职责分工1. 施工单位应成立边坡安全防护领导小组，负责边坡安全防护工作的全面领导和管理。
2. 施工单位应设立专职安全员，负责边坡安全防护工作的日常监督检查和指导。
3. 施工单位各部门应按照职责分工，共同做好边坡安全防护工作。
四、边坡安全防护措施1. 施工前，施工单位应进行现场勘察，评估边坡稳定性，制定相应的防护措施。
2. 边坡施工过程中，应严格执行以下措施：（1）对边坡进行分段、分层施工，确保施工安全。
（2）对边坡进行监测，发现异常情况及时采取措施。
（3）对边坡进行支护，确保边坡稳定性。
（4）对施工人员进行安全教育，提高安全意识。
（5）做好施工现场的排水、降尘、防滑等工作。
五、边坡安全防护检查与验收1. 施工单位应定期对边坡安全防护工作进行自查，发现问题及时整改。
2. 施工单位应接受相关部门的安全检查，对检查中发现的问题，应及时整改。
3. 边坡安全防护工程完工后，应进行验收，验收合格后方可投入使用。
六、奖惩措施1. 对在边坡安全防护工作中表现突出的单位和个人，给予表彰和奖励。
2. 对违反本制度，造成安全事故的单位和个人，依法依规追究责任。
七、附则1. 本制度由我单位边坡安全防护领导小组负责解释。
2. 本制度自发布之日起实施。
3. 本制度如与国家相关法律法规及行业标准相冲突，以国家相关法律法规及行业标准为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3）砌体表面的勾缝应符合设计要求。砂浆砌体勾缝深度设计无要求时不应小于2cm，应在砌体砌筑时留出空缝，随砌随勾。勾缝所用砂浆强度不得小于砌体砂浆强度。勾缝应采用凹缝或平缝，不得勾凸缝。
施工时采用路基设计图及《晋中南路基工程设计与施工参考图集》第35-37页，结构形式为：骨架由主骨架和拱型截水骨架组成，主骨架与边坡水平线垂直，间距B根据路基设计图确定；拱骨架成弧型，垂直线路方向的间距、拱形截水主骨架厚度、拱骨架厚度根据图纸确定。骨架基础及肋均采用M7.5浆砌片石+C15混凝土板砌筑。
2、所需要的材料如砂、石子、片石、水泥已进场并检测合格，砂浆配合比已确定。
3、所需要的机械设备、人员已准备就绪。
4、现场的安全质量保证体系已建立，分项工程责任牌已制作，明确了各工点、工序负责人。
5、路基填筑完成，并刷坡完成，并已经监理验收合格。
6、分项工程开工报告已得到批复，施工现场的劳动力满足施工进度要求，施工进度计划及分项工程的施工方案得到批准。
2、M7.5浆砌片石方形植草窗：
①、施工时采用路基设计图及《晋中南路基工程设计与施工参考图集》第42页，结构形式为：
②、M7.5浆砌片石+C15混凝土砌块护坡，上、下、左、右交错设置方形截水客土植草窗，窗内铺培适宜植物生长的黏性土，撒草籽种植灌木防护。
③、在防护标高处留平台，边坡平台采用浆砌片石加固，浆砌片石应嵌入边坡内，以防表水灌入。
水泥储存必须上盖下垫，做好防水、防潮措施。
2、砂：采用质地坚硬、级配良好且洁净的中粗砂，砂的含泥量不超过5％，其质量应符合国家现行标准要求，进场后应取样复验，合格后方可使用。现场堆放的砂，应硬化一块场地或下垫铁皮等，防止砂被污染。同产地、同品种、同规格且连续进场的砂，每400m3或600t为一批进行检测。
二、施工材料质量标准及要求
砂、片石，水泥等原材料进场后必须提前通知试验工程师取样送检，合格后方可开工使用。监理见证或平行检测不小于20%，试验检测频次符合相关试验规程规定。
1、水泥：采用强度不低于32.5级水泥，水泥品种等级应与报批的配合比保持一致。水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合现行国家标准规定。当对水泥质量有怀疑或水泥出厂超过三个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。同生产厂家、同批号、同品种、同强度等级、同出场日期且连续进场的袋装水泥，200t一批进行检查。
技术交底记录
工程名称
山西中南部铁路通道ZNTJ17标
接受交底班组
交底项目
路基防护
交底日期
内容：
我施工段落路基边坡防护主要有M7.5浆砌片石护坡、M7.5浆砌片石方形植草窗、M7.5浆砌片石拱形截水骨架内撒草籽种灌木、重力式挡土墙等，其尺寸及结构形式见《晋中南路基工程设计与施工参考图集》及图纸相关说明。
（6）在主骨架与拱骨架结合处应做好衔接，施工时两骨架片石之间要充分咬合紧密，砂浆饱满；如主骨架已经砌好，在施工与之衔接拱骨架时，应拆除几块主骨架片石，以便主骨架与拱骨架充分咬合，避免出现通缝，影响拱骨架稳定。
（7）为便于维修养护，应于适当位置设一宽1.0m，厚0.6m的阶梯形踏步，踏步砌筑质量和外观质量必须严格控制，踏步和路堤坡面排水槽均应设在主骨架处。
4）泄水管的设置：护坡每隔2～3m上、下、左、右交错设置泄水孔。泄水管为直径10cm的PVC管，埋设时出口稍微下倾形成流水坡，以利排水。同时在泄水管孔后50×50cm范围内设卵砾石窝状反滤层，厚30cm。
5）伸缩缝的设置:沿线路方向每隔10～20m设伸缩缝一条，缝宽为2cm置设一宽0.6m，单级高0.2m的阶梯形踏步，踏步砌筑质量和外观质量必须严格控制。
4、重力式挡土墙：
施工时采用路基设计图及《晋中南路基工程设计与施工参考图集》第54-55页、《晋中南路基工程设计与施工参考图集（补充）》第10页，结构形式为：采用仰斜式挡土墙，墙体设计为C25片石混凝土（地下水具侵蚀性地区挡墙墙身采用C30片石混凝土浇筑）。施工时注意基础埋置深度。
四、施工工艺及方法
1、基坑开挖
1）基坑开挖前测量班根据图纸放样，技术人员根据点位挂线并撒灰线标识。
2）基坑采用人工开挖，保证基础的结构尺寸满足设计要求。
3）开挖时，技术人员要根据路基填高和砌体尺寸确定基槽开挖深度、宽度。
4）基坑开挖完成后，人工清理槽底，确保槽底无浮渣，如基底松软应人工夯实，待监理验槽合格后，方可进入下步工序施工。
2）新砌施工的砂浆，在硬化期间不应使其受雨水冲刷或水流浸淹；在养护期间，在砂浆强度达到设计强度的70％以前，不可使其受外力。
3）如所砌石块在砂浆凝结后有松动现象，应予拆除，刮净砂浆，清洗干净后，重新安砌。拆除和重砌时，不得撞动邻近石块。
4、M7.5浆砌片石拱形截水骨架的砌筑
1）骨架基础施工
骨架基坑开挖与浆砌片石护坡砌筑基坑开挖要求相同。
5、浆砌片石方形植草窗砌筑
1）M7.5浆砌片石护坡厚0.3m，截水培土窗间距6m，上、下、左、右交错设置方形截水客土植草窗，窗口尺寸为2.83m×2.83m，窗内铺培适宜植物生长的黏性土，撒草籽种植灌木防护。在防护标高处留2.0m平台，边坡平台采用浆砌片石加固，浆砌片石应嵌入边坡内0.2m，以防表水灌入。
7、路基边坡防护的类型、基础样式及尺寸根据路基设计图、《晋中南路基工程设计与施工参考图集》及《晋中南路基工程设计与施工参考图集（补充）》确定，各分部在防护工程开工前应对照路基设计图纸及施工参考图集将所辖范围内的每段路基防护工程的类型予以确定，经分部总工审核无误后，对现场技术人员及施工班组进行交底。施工时应确保每处路基边坡防护采用的图纸正确，避免路基防护类型施工错误导致返工。
为确保路基边坡防护工程质量，根据路基施工图纸及铁道部《铁路混凝土工程施工质量验收标准》（TB10424）、《铁路路基工程施工质量验收标准》（TB10414）的有关规定，明确路基边坡防护施工材料质量标准、施工工艺流程、施工操作要点、质量验收标准等。
一、施工准备
1、设计图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的施工技术交底。
砂浆应具有适度的流动性和良好的和易性。砌筑过程中应随机抽样制作砂浆抗压强度标准养护的检查试件。每砌筑100m3的砌体取1组砌浆试件，不足100m3也取1组试件，当水泥品种、标号和配合比变动时，均应另作试件一组。各架子队应及时制作砂浆试件，按要求养护后送试验室。
三、路基边坡防护形式及其结构
我施工段落路基边坡防护主要有M7.5浆砌片石护坡、M7.5浆砌片石方形植草窗、M7.5浆砌片石拱形截水骨架防护，骨架内撒草籽种灌木、重力式挡土墙等。
④、护坡每隔2～3m上、下、左、右交错设置泄水孔，泄水孔采用PVC管，孔径0.1m，孔后0.5×0.5m范围内设卵石窝状反滤层,厚0.3m。
⑤、没线路方向每隔10～20m设伸缩缝一道，缝宽0.02m，缝内填塞沥青麻筋。
⑥、坡面适当位置设置台阶踏步，宽0.6m，单级高0.2m。
3、M7.5浆砌片石拱形截水骨架防护，骨架内撒草籽种灌木：
（8）伸缩缝的设置：沿线路方向每隔15～20m设伸缩缝一条，伸缩缝设置于主骨架中心。缝宽为2cm，缝内填塞沥青麻筋。
3）C15预制混凝土挡水块的安装
C15预制混凝土挡水块进场后必须查验，如发现挡水块存在表面蜂窝麻面、薄厚不均、尺寸不符、缺楞少角的，严禁使用。
在安装C15预制混凝土挡水块前，先挂线定位，然后在主骨架或拱骨架相应位置坐上砂浆，块与块之间进行挤浆，安装挡水块时用小锤敲击定位，缝隙要大小均匀，不大于2cm，并确保安装位置准确、平面一致。
5）护坡基础与侧沟平台浆砌片石及侧沟连成一体。
6）施工前应清刷、平整坡面，如有空洞应回填夯实或采用M7.5浆砌片石嵌补。
7）砌筑施工时应按设计的坡度、厚度及窗口型式挂线放样。
8）护坡砌筑前应将石料表面泥土冲洗干净。砌筑石块的施工顺序应自下而上进行，石块之间咬合紧密，缝隙间用小石块填满塞紧。护坡圬工与坡面密贴，防护顶面与边坡间的缝隙必须封严。
5）为保证边坡稳定，基坑开挖时要采取分段跳槽开挖，同时开挖长度不可过长，以每天所能完成的工作量为宜。基坑开挖时要严格控制好几何尺寸，严禁超欠挖。
6）开挖完成后，挂好施工线，现场技术人员进行自检，合格后报请现场监理工程师检验，现场监理工程师检查合格后方可进行砌筑。严禁边开挖边施工现象，要做到成段集中开挖，成段集中报验。现场技术人员做好基坑验收记录，严禁出现基槽未经检查合格私自开始浆砌施工现象。
（3）骨架砌筑前必须按照设计形式、尺寸挂线放样。
（4）砌筑应采用挤浆法，确保灰缝饱满。砌块应大面朝下，丁顺相间，互相咬接，上下错缝，不得有通缝和空隙。砌体周边应平顺整齐。
（5）砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草皮面平顺，骨架基础与下部浆砌片石侧沟平台连接时，应整体砌筑，灰浆饱满不留缝隙。
2）主骨架及拱形截水骨架砌筑
（1）骨架由主骨架和拱型截水骨架组成，主骨架与边坡水平线垂直，间距B根据路基设计图确定；拱骨架成弧型，垂直线路方向的间距为3m，当路堑边坡为膨胀性土（岩）时，拱形截水主骨架厚度为0.6m，拱骨架厚度0.5m；其他土质边坡主骨架厚度为0.5m，拱骨架厚度0.4m。
（2）骨架护坡起、终点侧边及顶部设0.5m宽的镶边，底部基础设1.0m宽镶边。镶边、骨架基础及肋均采用M7.5浆砌片石砌筑。骨架条形基础厚0.7m、深0.8m。
2）泄水管的设置：护坡每隔2～3m上、下、左、右交错设置泄水孔。泄水管为直径10cm的PVC管，埋设时出口稍微下倾形成流水坡，以利排水。同时在泄水管孔后50×50cm范围内设卵砾石窝状反滤层，厚30cm。
