管道桥架系统
1、系统概述弱电系统是现代建筑物内的综合系统工程。
这些弱电系统有综合布线系统、背景音乐与紧急广播系统、安全监控系统、门禁系统、有线电视系统等。
对建筑物来说，每个弱电系统都有电缆管线，它们遍布建筑物的各处。
管道桥架设计的目的是使这些电缆按一定的规律，合理有序地安置在各个大楼内的综合管道中，使整个弱电系统的线路能有效安全合理地连接，并且便于日后的维护。
弱电管道桥架的工程设计，其内容包括与整个弱电系统相关的弱电管道的预埋架设、预留孔洞、线槽架设，和相关系统如接地、避雷、屏蔽的结合。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整等。
2、用户需求分析省立医院干部病房楼的弱电系统是一个非常完善、先进、实用的系统，而规范、整齐、通畅的管路和桥架则是整个弱电系统综合功能能否发挥作用的关键。
尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计。
在土建施工时，就需要进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。
因此，做好前期的管道桥架设计，对整个弱电系统功能的最终实现，具有重要意义。
省立医院干部病房楼是一栋高要求的公共医疗场所。
根据我公司以往的工程经验，户内弱电系统管路、桥架的设置应做到如下考虑:1）综合布线系统传输大量的数据信号，因此需要较强的抗信号干扰能力，同时综合布线系统采用六类和光纤布线，对施工工艺要求高，布线量大，也宜单独放置。
以往大量工程实践证明，单独放置综合布线系统的弱电线槽是适宜的。
因此，综合布线系统在公共的弱电桥架中采用金属隔板隔离敷设；2）为了节约造价，方便维护管理，安防系统视频线缆及控制线缆，门禁系统，有线电视系统的线缆合用一线槽（公用的弱电桥架中用金属板同其它系统的线缆隔离开来）；3）安防系统电源线和公共广播系统统的线缆单独走管KBG20或KBG25。
3、设计依据✧建筑安装工程质量检验评定统一标准（GBJ300－88）✧建筑电气安装工程质量评定标准（GBJ303－88）✧建筑设计防火规范（GBJ16－87）✧民用建筑电气设计规范（JCJ/T.16－92）✧电气装置安装工程施工及验收规范（GBJ232－82）✧建筑电气安装安全工程质量检验评定标准（GBJ45－82）✧电气装置安装工程电气设备交接试验标准（GBJ50150－91）✧钢制电缆桥架工程设计规范（CECS31：91）✧工业企业通信接地设计规范（GBJ79－85）✧广播电视工程建筑设计防火标准（GYJ33－88）✧民用闭路监视系统工程技术规范（GB50198－94）✧安全防范工程程序与要求（GA/T75－94）✧智能建筑设计标准（GB/T50314－2000）✧民用建筑照明设计标准（GBJ133－90）4、系统设计4.1 垂直桥架系统垂直桥架用于敷设建筑物内集中的大量垂直线路的敷设，一般每个建筑物内都会架设垂直桥架，线槽的尺寸根据各个楼内具体的线路数量确定；垂直安装的线槽内应附有钢栓用以梆缚线缆支撑线槽内的的导线重量。
本系统垂直桥架为：400×100。
垂直线槽安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。
4.2 水平桥架系统和垂直桥架对应，所以我们在每层的走廊吊顶内安装了水平桥架，桥架按照大楼布线量适当选择尺寸为：300×100和200×100，用于放置各个系统的线缆。
4.3 水平管道系统水平管路主要为从水平桥架至各个系统中断所使用的管路的延伸，采用的材料视各个系统的不同而不同。
综合布线系统的管路穿KBG20/25到用户信息点；安防系统和门禁系统从线槽的引出线路为KBG20/25。
5、施工要求为确保线路安全，应使线槽有良好的接地端。
金属线槽、金属软管均需整体连接，并在本楼层内接地（强电保护地）。
所有金属钢管均用导线焊接、并与线槽连接；金属线槽及金属管道要进行整体连接，然后接地，接地线截面积不小于6mm2（可与整个大≤1Ω）。
强电与弱电的管槽应该分割开来，并有一定的距离，以避免楼的接地相连，Rjd干扰，强电布线要采取和弱电布线不同的方式，应按下表要求间距敷设：对绞线缆与其它管线的最小净距在各信息插座处应在墙内预埋国标86型铁盒，各铁盒与墙内管路应连接良好，不能断接；底盒上的螺丝孔（耳朵）不能损坏，否则面板无法安装。
信息插座附近应设有强电插座，信息插座与强电插座的距离应该大于20cm。
此次使用的插座底盒全部为国标86型铁盒。
所有底盒的底面距地面高度为30cm。
金属桥架用来安放盒引导电缆，并起到机械保护作用。
同时还提供了一个防火、密闭、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护盒扩充提供方便。
电缆桥架及其附件需符合现行国家标准，以镀锌钢板制成。
两电线桥架以连接片相连，并以镀铬大头螺钉、螺母和防振整片固紧。
线槽的衔接处要以镀锡铜连片，以保证接地通道的导电性。
桥架用角钢支架支撑。
角钢架用膨胀螺栓固定在楼板下方。
在楼板上并不需要预埋件，桥架由镀锌薄钢板制成，在配线时，桥架内线缆的总截面积不超过线槽内截面积的三分之一。
桥架若会经过防火分区，则均需采用防火阻燃线槽，所采用的防火阻燃线槽必须为当地消防部门认可的产品。
为了防火的要求，导线出槽时要穿金属管或金属软管，导线不得有外露部分。
线槽应固定在墙面上（或吊顶下），要求线槽为全密封结构，以防止鼠害。
可通过加锁扣开启盖子，线槽之间通过配套的连接片和螺栓连接。
根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的8－10倍。
因此，吊顶内线槽在转弯或分路处应设置45º转角（对于300×100和200×100的线槽，其45º转角边长为100mm；对于400×100的线槽，其45º度转角边长为200mm）。
水平线槽和竖井梯架连接处，以及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路安全。
所有线槽在线缆安装完毕后，全部要求使用锁扣封闭，以防鼠害。
6、安装工艺整个设计和工程均按照PDS的标准实施。
在信息插座、线缆和配线架上均有标明位置和号码的标签，以供用户方便地查询、跟踪和维护。
6.1、整个工程的安装过程必须严格按照施工规范进行，使整个系统得以完整的保护，具体的安装操作规范应遵循以下的施工规范：（1）铜缆干线垂直井道的作用是提供弱电竖井内垂直干线的通道。
这部分在每层楼的各配线机柜旁，建议通过立管将数据和电话用电缆引出，进入弱电管道间或配线机柜内。
电缆井的位置设在靠近支持电缆的墙壁附近。
所有的线槽由金属材料构成，用来安放和引导电缆，并起到机械保护的作用。
同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地。
穿线时必须谨慎操作，不得用力过猛，以免扯断。
线缆不得出现折、扭、锐器划伤、破裂等现象；压接时槽内部分应与压接部分成一定弧度，槽内部分需顺平，压接与剪断需一次成功，垂直及水平线缆至配线架时需成人字型纵向左右分配，不得杂乱无章。
（2）水平电缆水平电缆在拉线时，一定要先检查管线或线槽，然后拉线。
拉线时不可用力过大，以免损坏绞距。
110配线架上按蓝、橙、绿、棕顺序压接，压接的水平电缆应规范整齐，井然有序，不互相挤压。
根据建筑物的实际情况，确定水平线缆采用走吊顶或走地板等方式，但是由于室内信息点数量过多，因此不建议采用地板下线缆敷设方式；而采用走廊吊顶内安装金属桥架敷设方式。
线槽是一种闭合式金属桥架，安装在吊顶内，在引向各个设有信息点的位置，再由预埋在墙内的适当规格的金属电线管，将线缆引到信息插座内。
为确保线路的安全，所有电线管、桥架和底盒全部要求接地，以尽量减少电磁辐射的干扰。
并且尽量避开强电线路（防干扰）及上下水管道（防潮）。
电线管内应穿有引导钢丝，以便穿线时使用。
（3）工作区工作区的信息插座采用不同的颜色区分不同的用途：黄色表示数据点、蓝色语音点。
信息插座一般安装在墙面，使用86型金属暗盒。
信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。
6.2、由于布线工程是一个需要和多种工种相配合的工程，要使整个系统得到完整的保护，必须由我公司和安装、装修公司共同协作，并遵从下述的工艺规范：6.2.1、综合布线线路敷设顺序（1）铁构件制作平直、划线、下斜、钻孔、组对、核对、焊接及刷防锈漆。
（2）配管敷设测位、划线、开沟打孔、固定吊架、锯管、套丝、煨弯、配管安装、固定暗盒。
（3）桥架敷设测位、划线、测定吊架构件、铁构件制作、组装安装桥架、调正垂直、横平距离、固定整体。
（4）配线箱安装开箱、检查、定位划线、打固定螺栓、进出线管划线开孔、固定箱、连接进出管线。
（5）金属软管敷设检查软管规格与所穿入线数能否穿过、测量长度、下斜、两端加软管接头、固定两端软管接头。
6.2.2、综合布线管线敷设（1）依据施工图纸及现场情况，确定每段管路、穿墙、转角的手孔位置。
（2）进行每段管路划线并标出支持管卡、管架、转角点的固定位置，对支持物两点之间的距离应依据管径选定，管径G20为1.5米，G25为2米，如转角、过墙穿过楼板时均应放置一副管卡或管架。
（3）按每段管路划线，开过墙孔，打眼固定管卡或支架，对使用的管卡、管架盒线路器件应符合技术要求，有施工结构图的应按图的技术要求指定。
（4）按线路所需，截割盒弯曲线管，对需要连接的管口进行套丝，使用套管接管的，套管长度不小于管径的1.5-3倍。
（5）无论线管丝接还是套接，在接管前必须用半元锉将管口内毛刺打磨光滑，再将管内杂物清除。
（6）线管煨弯，暗敷线管弯半径不小于管径的6倍，弯曲表面不应有明显的不平折皱及弯扁缺陷。
（7）敷管的长度直管超过30米应加一个手孔。
有转角时，一个转角20米，二个转角12米，三个转角8米处均应安装分线盒。
（8）明装或暗装、有关的支持物和器材，必须经过镀锌或涂防锈漆处理。
（9）管线接管应在接口两端用4号元钢焊接两端，使套接管在套管两边有良好的接地通路。
（10）管道安装后应调整管线的水平与垂直度，要求如下：横管水平度在任何两米内3毫米立管垂直度在任何两米内3毫米（11）固定暗盒，开墙孔定位用100#沙浆周围堵满，调整平面✧暗盒内露出管丝不大于5毫米；✧表面要平整，绝对不准凸起凹起，进墙面深度大于5毫米；✧垂直度偏差1毫米；✧暗盒成排偏差2毫米，同一室5毫米；✧暗盒标高从地面至暗盒底边偏差5毫米；✧沙浆离墙面灰平15毫米左右，以备土建找平。
（12）敷管完毕后应刷防锈漆，线管已镀锌或涂漆应把焊接部分、漏刷部分用防锈漆刷均匀。
（13）敷设线路用管、桥架、箱、盒的金属外壳都应连接保护接地。
6.2.3、综合布线桥架敷设（1）依据施工图纸及现场情况，确定每段桥架长度过墙点，转角点的走向。

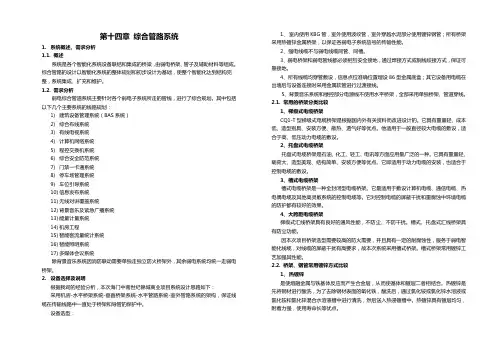

综合管路系统
第十四章综合管路系统1.系统概述、需求分析1.1.概述系统是各个智能化系统设备联结和集成的桥梁，由弱电桥架、管子及辅助材料等组成。
综合管路的设计以智能化系统的整体规划和初步设计为基础，使整个智能化达到结构完整，系统集成、扩充和维护。
1.2.需求分析弱电综合管道系统主要针对各个弱电子系统所走的管线，进行了综合规划。
其中包括以下几个主要系统的线路规划：1)建筑设备管理系统（BAS系统）2)综合布线系统3)有线电视系统4)计算机网络系统5)程控交换机系统6)综合安全防范系统7)门禁一卡通系统8)停车场管理系统9)车位引导系统10)信息发布系统11)无线对讲覆盖系统12)背景音乐及紧急广播系统13)能量计量系统14)机房工程15)智能客流量统计系统16)智能照明系统17)多媒体会议系统除背景音乐系统因消防联动需要单独走独立防火桥架外，其余弱电系统均统一走弱电桥架。
2.设备选择及说明根据我司的经验分析，本次海门中南世纪锦城商业项目系统设计思路如下：采用机房-水平桥架系统-垂直桥架系统-水平管路系统-室外管路系统的架构，保证线缆在传输线路中一直处于桥架和导管的保护中。
设备选型：1、室内使用KBG管，室外使用波纹管，室外穿越水泥部分使用镀锌钢管；所有桥架采用热镀锌金属桥架，以保证各弱电子系统信号的传输性能。
2、强电线缆不与弱电线缆同管、同槽。
3、弱电桥架和弱电管线都必须相互安全接地，通过焊接方式或铜线绞接方式，保证可靠接地。
4、所有线缆均穿管敷设，信息点位准确位置埋设86型金属底盒；其它设备用电缆在出墙后与设备连接时采用金属软管进行过渡接线。
5、背景音乐系统和楼控部分电源线不使用水平桥架，全部采用单独桥架、管道穿线。
2.1.常用的桥架分类比较1、梯级式电缆桥架CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
组合式桥架 (2)
组合式桥架什么是组合式桥架组合式桥架是一种用于电气或通信布线管道系统的结构框架。
它由各种模块化的组件组成，可以根据具体的需求进行灵活组合，形成支架、横梁、穿梭架等不同形式的结构。
组合式桥架能够实现快速安装和调整，为电缆、线缆和其他相关设备提供有效的支持和保护。
组合式桥架的特点1.灵活性：组合式桥架可以根据不同的需求进行灵活组合，使其适用于各种不同的应用场景。
无论是在工业生产线上、办公楼内还是室外，组合式桥架都能够提供有效的电缆管理解决方案。
2.可调节性：组合式桥架的组件可以进行调节，以适应电缆的不同尺寸。
这种可调节性使得安装人员可以根据具体情况进行快速调整，减少了施工时间和劳动力成本。
3.优良的通风性：组合式桥架的结构设计使得空气能够自由流动，提供良好的通风条件。
这对于电缆和设备的散热非常重要，能够提高系统的稳定性和可靠性。
4.高强度和耐腐蚀性：组合式桥架采用高强度材料制造，具有良好的承重能力。
同时，它们还具备优良的耐腐蚀性能，能够在恶劣的环境下长时间使用。
5.易于维护：由于组合式桥架采用模块化设计，维护人员可以更容易地进行部件的更换和维修工作。
这大大减少了维护时间，方便了后期的维护工作。
组合式桥架的应用领域1.工业生产线：在工业生产线上，电缆的管理和布线非常重要。
组合式桥架可以灵活适应各种复杂的工业环境，提供可靠的电缆支持和保护。
2.办公楼：办公楼通常需要大量的电缆进行布线，如电力线、网络线等。
组合式桥架可以提供整洁、安全的电缆管理方案，使得布线更加规范和便捷。
3.室外场所：组合式桥架还适用于室外场所，如公路、铁路、沿海区域等。
它们具有耐腐蚀性，可以承受各种恶劣的气候条件。
组合式桥架的安装步骤1.确定布线路径：在安装组合式桥架之前，需要确定好电缆的布线路径。
这样可以事先安排好桥架的摆放位置和空间。
2.准备工具和材料：根据实际情况，准备好所需的组合式桥架组件、螺丝刀、扳手等基本工具。
3.安装桥架支架：先安装桥架的支架，确保支架牢固稳定，并符合设计要求。
桥架封堵计算范文
桥架封堵计算范文1.桥架封堵的概念桥架封堵是指在桥架系统中安装和固定电缆和管道，以确保其在桥架中的位置稳定，并防止其移动或下垂。
封堵是桥架系统的一个重要组成部分，它不仅可以提供电缆和管道的支撑和保护，还可以使其布线更加整齐美观，便于维护和管理。
2.桥架封堵的计算原则桥架封堵的计算一般遵循以下原则：-桥架封堵数量的计算应以规范和设计要求为依据，根据电缆和管道的数量和尺寸确定封堵的位置和间距。
-桥架封堵的位置应考虑电缆和管道的布线要求，同时要避免阻挡通行和维护。
-桥架封堵的间距应根据电缆和管道的直径进行合理安排，以确保其之间的距离足够支撑和保护。
3.桥架封堵计算的步骤(1)确定电缆和管道的数量和尺寸。
在进行桥架封堵计算之前，首先需要通过设计要求确定需要铺设的电缆和管道的数量和尺寸。
这些信息可以通过工程设计图纸或实际测量获得。
(2)确定封堵的位置和间距。
根据电缆和管道的数量和尺寸，可以确定封堵的位置和间距。
一般情况下，相同类型和规格的电缆和管道应尽量采用相同的封堵位置和间距，以确保整齐美观和易于维护。
(3)计算桥架的最大封堵数。
根据封堵的位置和间距，可以计算桥架的最大封堵数。
最大封堵数是指在桥架系统中，电缆和管道之间存在最大数量的封堵，以确保电缆和管道的支撑和保护。
(4)考虑桥架的承载能力和使用要求。
最后，需要考虑桥架的承载能力和使用要求。
桥架的承载能力应满足电缆和管道的重量和布线负荷的要求。
此外，还应考虑通行和维护的需求，确保桥架系统的可操作性和安全性。
4.桥架封堵计算的注意事项在进行桥架封堵计算时，需要注意以下事项：-封堵的位置和间距应合理安排，以确保电缆和管道之间的距离足够支撑和保护。
-封堵的数量和布局应符合设计要求和规范要求，以确保电缆和管道的布线质量和安全性。
-在计算桥架的最大封堵数时，还应考虑电缆和管道的未来增加和变动的可能性，以预留足够的封堵位置和间距。
-桥架封堵计算应结合实际情况和经验知识进行综合考虑，确保桥架系统的稳定性和可靠性。
Revit机电
Contents一、机电系统及实例简介二、机电专业工作流程三、各专业模型建立四、管线碰撞检查及优化Revit机电模型分为三部分：暖通模型、给排水模型及电气模型。
通过建立Revit机电模型，并进行全专业模型深化设计，优化管线排布、提取工程量，达到可指导项目进行施工安装效果。
模型深化设计优化前优化前优化后优化后Fuzor管线漫游视频机电系统暖通HVAC：风管、风管管件、风管附件、风口、风阀、风机、其他（静压箱、过滤器等）卫浴、管道—水管、水管管件（弯头、三通、四通）、水管附件、阀门电气系统—电缆桥架、照明、电柜Contents一、机电系统及实例简介二、机电专业工作流程三、各专业模型建立四、管线碰撞检查及优化前期准备工作：（一）熟悉图纸：熟悉机电专业图纸，主要包括：暖通（空调、空调水管）、给排水、消防及电气图纸以及设计说明、施工说明（管道材质、管道安装形式、设备选定、保温材质及尺寸）及相关机电图例与设备。
前期准备工作：（二）建立族库：在建立模型之前，根据各专业机电图纸，建立模型建立时需要的所有族。
主要包括：风管及管道连接件（常规/变径弯头、三通、四通、丝扣、沟槽、焊接连接件）、风管及管道附件（阀门、风口、散流器、水流指示器、压力表等）、电缆桥架连接件等、各类机电设备（风机、水泵、消火栓、风机盘管、锅炉等）、其他附件（喷头等）。
模型建立过程：（一）创建风管、管道及桥架系统：1、打开Revit软件---选择“机械样板”---在“项目浏览器”中---选择“族”。
2、选择“风管系统”/“管道系统”---右键复制出一个新系统并命名。
为方便后期查看明细表和系统、以及碰撞检查模型建立过程：（一）创建风管、管道及桥架系统：3、在过滤器中添加新建的风管系统/管道系统、设置过滤条件及系统类型。
4、在过滤器中给新添加的风管系统/管道系统添加颜色设置。
模型建立过程：（一）创建风管、管道及桥架系统：颜色配置方案模型建立过程：（二）设置风管/管道材质及布管系统配置：1、选择“风管/管道”绘制命令，属性---选择编辑类型---编辑“布管系统配置”。

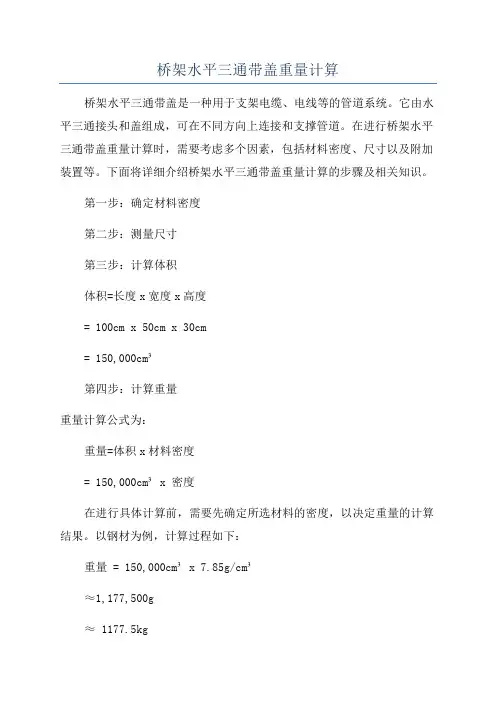

桥架水平三通带盖重量计算
桥架水平三通带盖重量计算
桥架水平三通带盖是一种用于支架电缆、电线等的管道系统。
它由水平三通接头和盖组成，可在不同方向上连接和支撑管道。
在进行桥架水平三通带盖重量计算时，需要考虑多个因素，包括材料密度、尺寸以及附加装置等。
下面将详细介绍桥架水平三通带盖重量计算的步骤及相关知识。
第一步：确定材料密度
第二步：测量尺寸
第三步：计算体积
体积=长度x宽度x高度
= 100cm x 50cm x 30cm
= 150,000cm³
第四步：计算重量
重量计算公式为：
重量=体积x材料密度
= 150,000cm³ x 密度
在进行具体计算前，需要先确定所选材料的密度，以决定重量的计算结果。
以钢材为例，计算过程如下：
重量= 150,000cm³ x 7.85g/cm³
≈1,177,500g
≈ 1177.5kg
因此，使用钢材制造的桥架水平三通带盖的重量约为1177.5kg。
需要注意的是，以上计算结果仅为参考值，实际情况可能因材料的精确密度、附加装置和制造工艺等因素而有所不同。
在实际使用中，还需要考虑到桥架水平三通带盖的强度和稳定性等方面的需求，以确保其能够正常支撑和保护管道系统。
总结：
桥架水平三通带盖重量的计算包括确定材料密度、测量尺寸、计算体积和计算重量等步骤。
在计算过程中需要考虑到材料的密度、尺寸以及附加装置等因素。
需要注意的是，以上计算结果仅为参考值，并且实际情况可能会有所偏差。
在实际使用中，必须对桥架水平三通带盖的强度和稳定性进行全面考虑，以确保管道系统的正常运行。
桥架三通制作方法
桥架三通制作方法桥架是指用于电缆敷设的一种支撑结构，而桥架三通则是桥架系统中常用的连接器件。
本文将介绍桥架三通的制作方法。
一、材料准备制作桥架三通所需的材料主要包括：桥架管道、三通连接器、螺栓、螺母、垫圈等。
其中，桥架管道通常采用金属材质，如钢铁或铝合金。
三通连接器的材质也多样，常见的有塑料、铝合金和不锈钢等。
螺栓、螺母和垫圈则用于固定和连接各个部件。
二、制作步骤1. 清洁材料：将所使用的材料进行清洁，确保表面光滑干净，无杂质和油污。
2. 确定连接位置：根据实际需求，确定桥架管道上的连接位置，并在这些位置上钻孔。
3. 安装三通连接器：将三通连接器插入钻孔处，确保连接器与管道紧密贴合。
4. 固定连接器：使用螺栓、螺母和垫圈等配件，将连接器与管道固定在一起。
螺栓应紧固适度，避免过紧或过松。
5. 检查质量：制作完成后，对桥架三通进行质量检查。
检查每个连接点是否牢固，是否存在松动或变形现象。
6. 完善细节：对于出现松动或变形的连接点，应及时进行调整和修复，确保桥架三通的稳定性和安全性。
三、注意事项1. 在制作桥架三通时，应根据实际需求合理选择材料和规格，确保连接的牢固性和稳定性。
2. 制作过程中要注意安全，避免发生意外伤害。
使用工具时要正确使用，避免损坏材料或造成伤害。
3. 在固定连接器时，螺栓应均匀紧固，避免部分紧固过紧，导致连接点变形或损坏。
4. 在使用桥架三通时，应注意管道的敷设和连接，确保线路的安全和可靠。
5. 桥架三通的制作需要专业的技术和经验，如无相关经验，建议请专业人员进行操作。
总结：制作桥架三通是一项技术活，需要细心和耐心。
合理选择材料、确保连接的牢固性和稳定性、注意安全操作，是制作过程中需要注意的要点。
只有通过正确的制作方法，才能保证桥架三通的质量和可靠性，为电缆敷设提供良好的支撑和连接。
过路管道桥架安装工程施工方案
本工程为某住宅小区弱电系统过路管道桥架安装工程，主要内容包括桥架的安装、敷设、固定、接地等。
桥架主要用于弱电系统的电缆敷设，包括电话、网络、电视等。
工程地点位于小区内，施工周期为30天。
二、施工部署1. 施工目标确保桥架安装工程的质量、安全、进度，满足设计要求，确保弱电系统正常运行。
2. 施工安排（1）施工前准备：熟悉施工图纸，了解现场情况，准备施工材料、工具和设备。
（2）施工过程：按照设计要求，依次进行桥架的安装、敷设、固定、接地等工作。
（3）施工验收：完成施工后，进行自检、互检和验收。
3. 重点、难点的解决方法（1）重点：桥架的安装位置、标高和间距应符合设计要求。
（2）难点：桥架的固定和接地应牢固可靠。
解决方法：选用合格的桥架、螺栓、接地线等材料，严格按照施工规范进行操作。
4. 施工组织机构图（1）项目经理：负责整个工程的施工管理和协调。
（2）技术负责人：负责技术指导和施工方案的编制。
（3）施工班组：负责具体的施工工作。
三、进度计划（1）施工准备：5天（2）桥架安装：10天（3）桥架敷设、固定、接地：10天（4）自检、互检和验收：5天总计：30天四、施工准备与资源配置计划1. 劳动力计划（1）项目经理1名（2）技术负责人1名（3）施工班组：5人2. 材料供应计划（1）桥架：100米（2）螺栓、螺母：200套（3）接地线：10米3. 施工机具配置计划（1）扳手、螺丝刀等工具（2）卷尺、水平尺等测量工具（3）接地电阻测试仪五、施工方法及工艺要求1. 安装工艺（1）根据设计图纸，确定桥架的安装位置、标高和间距。
（2）使用水平尺和卷尺进行测量，确保桥架安装的准确性。
（3）按照设计要求，将桥架固定在墙面上或梁上。
2. 质量管理及控制措施（1）选用合格的桥架、螺栓、螺母等材料。
（2）严格按照施工规范进行操作，确保桥架安装质量。
（3）定期进行自检、互检，发现问题及时整改。
3. 安全及文明施工措施（1）施工人员必须佩戴安全帽、安全带等防护用品。
50规格和100规格的水平桥架参数
50规格和100规格的水平桥架参数水平桥架是一种用于承载电缆、管道等设备的支架系统，常用于建筑物内部或者工业设施中。
在选择适当的水平桥架时，我们需要考虑不同规格的桥架参数。
本文将重点介绍50规格和100规格的水平桥架的参数。
50规格水平桥架参数1. 桥架材料：50规格的水平桥架一般采用优质的冷轧钢板制成，具有较高的强度和耐腐蚀性能。
2. 桥架长度：50规格的水平桥架的长度一般为3米或者6米，根据实际需要可进行定制。
3. 桥架高度：50规格的水平桥架的高度通常为50毫米，适用于较小规模的电缆或管道敷设。
4. 桥架宽度：50规格的水平桥架的宽度一般为50毫米，为了适应不同的敷设需求，还可以选择其他宽度的桥架。
5. 桥架负载能力：50规格的水平桥架的负载能力通常为轻型或中型，可根据实际情况承载一定重量的电缆或管道。
6. 桥架颜色：50规格的水平桥架一般有多种颜色可选，如银白色、灰色、黑色等，以满足不同环境的装饰需求。
100规格水平桥架参数1. 桥架材料：100规格的水平桥架通常采用优质的冷轧钢板制成，同样具有较高的强度和耐腐蚀性能。
2. 桥架长度：100规格的水平桥架的长度一般为3米或者6米，根据实际需要可进行定制。
3. 桥架高度：100规格的水平桥架的高度通常为100毫米，适用于中等规模的电缆或管道敷设。
4. 桥架宽度：100规格的水平桥架的宽度一般为100毫米，可以容纳更多的电缆或管道，适用于较大规模的敷设。
5. 桥架负载能力：100规格的水平桥架的负载能力一般为中型或重型，能够承载较重的电缆或管道。
6. 桥架颜色：100规格的水平桥架同样有多种颜色可选，以适应不同环境的装饰需求。
总结根据实际需要选择合适的水平桥架规格对于电缆或管道的敷设非常重要。
50规格的水平桥架适用于较小规模的敷设，而100规格的水平桥架则适用于中等规模或较大规模的敷设。
桥架的材料、长度、高度、宽度、负载能力和颜色等参数也需要根据具体情况进行选择。
电缆桥架系统的设计与实施
电缆桥架系统的设计与实施在现代建筑和工业设施中，电缆桥架系统扮演着至关重要的角色。
它不仅是电缆敷设的支撑结构，还能有效地保护电缆，确保电力和信号的稳定传输。
接下来，让我们深入探讨电缆桥架系统的设计与实施过程。
电缆桥架系统的设计是一个综合性的任务，需要考虑众多因素。
首先，要明确使用场所的性质和需求。
例如，在工业厂房中，可能需要承载大量的重型电缆，因此桥架的强度和承载能力是关键；而在商业建筑中，美观和空间利用可能更为重要。
荷载计算是设计中的重要环节。
这包括电缆的自重、预期的工作荷载以及可能的附加荷载，如风雪、地震等。
根据这些计算结果，选择合适的桥架材质和规格。
常见的桥架材质有钢制、铝合金和玻璃钢等。
钢制桥架强度高，但重量较大；铝合金桥架轻便但价格相对较高；玻璃钢桥架耐腐蚀性能好，但强度稍逊。
在设计路径时，要遵循最短、最直的原则，同时避开障碍物和高温、潮湿等不利环境。
还要考虑与其他管道、设备的协调布局，避免相互干扰。
此外，预留足够的维护和检修空间也是必不可少的。
桥架的类型选择也有讲究。
托盘式桥架透气性好，适合敷设控制电缆；梯级式桥架散热性佳，适用于动力电缆；槽式桥架密封性好，能有效防护电缆。
在实施电缆桥架系统时，施工前的准备工作至关重要。
首先，要对施工人员进行技术交底，确保他们了解设计要求和施工规范。
同时，准备好所需的材料和工具，对桥架及其附件进行质量检验，确保其符合标准。
安装过程中，要严格按照设计图纸进行。
从起始端开始，逐步推进。
支架的安装要牢固可靠，间距符合规范要求。
桥架的拼接要平整，连接螺栓要紧固。
在穿越建筑物的变形缝时，要设置补偿装置，以适应建筑物的伸缩。
电缆的敷设也是一项重要工作。
要根据电缆的类型、规格和数量，合理安排敷设顺序。
避免电缆交叉、缠绕，保证电缆的弯曲半径符合要求。
在敷设过程中，要做好防护措施，防止电缆受损。
施工完成后，要进行质量检查。
检查桥架的安装是否牢固，接地是否良好，电缆的敷设是否符合规范等。
详解弱电管道系统
详解弱电管道系统系统基础知识：什么是弱电管道？在电⽓⼯程中，需要敷设线缆的场所就需要敷设线缆的管道，弱电系统也不例外。
弱电管道就是弱电系统若使⽤的管、槽、井等管道系统，主要分为室内弱电管道系统和室外弱电管道系统。
室内弱电管道系统主要由弱电管（PVC管或镀锌钢管）、弱电线槽（镀锌线槽或PVC线槽）和弱电井组成；室外弱电管道主要由弱电井（⼈孔或⼿孔）、弱电路由管道组成。
什么是⼈（⼿）孔？⼈孔，顾名思义就是⼈可以在⾥⾯施⼯的“孔”，有时候也称为⼈井；⽽⼿孔就是⼈不可以在⾥⾯施⼯但伸⼿可以施⼯的“孔”，有时候称为⼿井。
⼈孔和⼿孔统称为弱电井。
⼈（⼿）孔的概念最早应⽤于通信⼯程，也就是⼤多数弱电系统和通信管道共⽤弱电井的原因，多由建设投资建设，很少由弱电总包商建设。
以通信管块容量分，即⼈孔可容纳宽360mm、⾼250mm（标准的六孔直径90mm⽔泥管块，简称标准块）断⾯管块数量，分为⼤、中、⼩三类，其中：⼤号⼈孔适合8块标准块以上的通信管道使⽤（也适⽤于系统）；中号⼈孔适合5~8块标准块以上的通信管道使⽤；⼩号⼈孔适合4块标准块以下的通信管道使⽤。
通信管道所设置⼈孔的⼤⼩，应以通信管道的终期容量设置，不应只考虑本期建设或长远规划的通信管道容量。
以⼈孔的通向可以分为：⼿孔没有严格的要求，有多种规格可选，可根据项⽬的实际需要建设，通常可以分为以下三类：弱电管道的以下位置应设置⼈（⼿）孔：·管道分歧点。
·交叉路⼝。
·直线段每隔80~100m，最⼤不得超过150m。
·道路坡度较⼤的转折处。
·管道穿越桥梁、铁路、明渠等，在其两侧宜设置⼈（⼿）孔。
主⼲管道弯曲时的弯曲半径不宜⼩于36m。
同⼀段内，不应有S形弯曲或U形弯曲。
⼈（⼿）孔的规格，应按远期管孔数确定：·管孔不⼤于3孔的管道及放置落地式交接箱的位置，⽤⼿孔。
·管孔为4~8孔时⽤⼩号⼈孔。
·管孔为9~23孔时⽤中号⼈孔。
