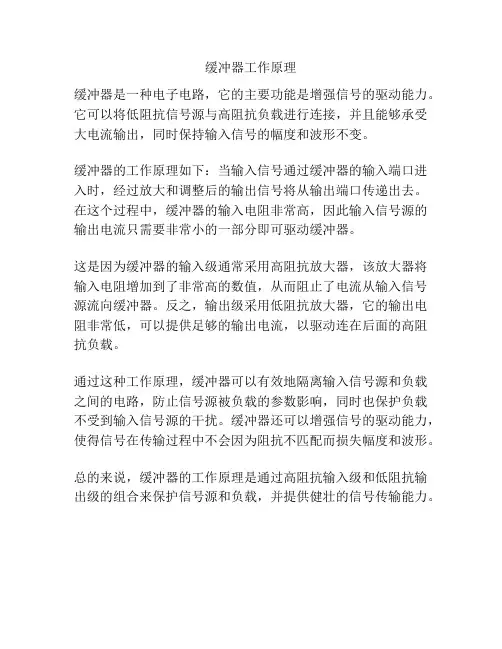

缓冲器工作原理是什么
缓冲器工作原理是什么?
缓冲寄存器又称缓冲器，它分输入缓冲器和输出缓冲器两种。前者的作用是将外设送来的数据暂时存放，以便处理器将它取走；后者的作用是用来暂时存放处理器送往外设的数据。有了数控缓冲器，就可以使高速工作的CPU与慢速工作的外设起协调和缓冲作用，实现数据传送的同步。由于缓冲器接
在数据总线上，故必须具有三态输出功能。

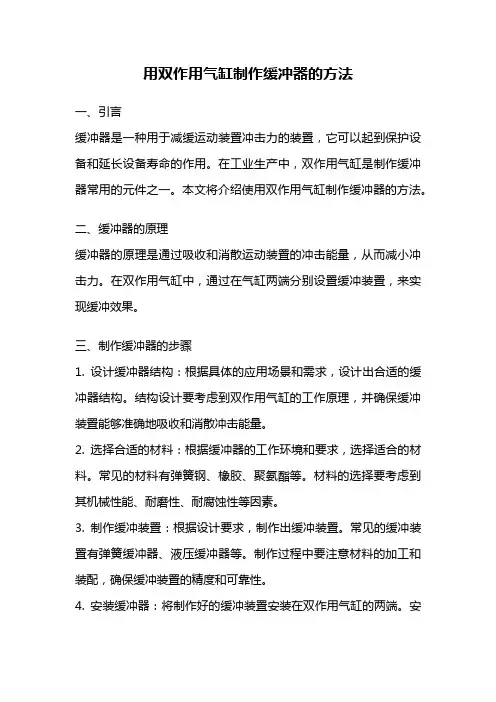

由于结构原理与气缸颇象，故归于气缸原理一类。
工作原理是在密闭的压力缸内充入惰性气体或者油气混合物，使腔体内的压力高于大气压的几倍或者几十倍，利用活塞杆的横截面积小于活塞的横截面积从而产生的压力差来实现活塞杆的运动。因为原理上的根本不同，气弹簧比普通弹簧有着很明显的长处：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、轻易控制；缺点是相对体积没有螺
旋弹簧小，本钱高、寿命相对短。
根据其特点及应用领域的不同，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等。根据气弹簧的结构和功能来分类，气弹簧有自由式气弹簧、自锁式气弹簧、牵引式气弹簧、随意停气弹簧、转椅气弹簧、气压棒、阻尼器等几种。
目前，该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。
气弹簧的用途
利用密闭容器中空气的可压缩性制成的弹簧。它的变形与载荷荷关系特性线为曲线,可根据需要进行设计计。空气弹簧能在任何载荷作用下保持自振频率不变，能同时承受径向和轴向载荷，也能传递一定的扭矩，通过调整内部压力可获得不同的承载能力。空气弹簧的结构形式良多，有囊式和膜式等，常用于车辆的悬架和机械设备的防振系统。
基本原理
在CPU的设计中，一般输出线的直流负载能力可以驱动一个TTL负载，而在连接中，CPU的一根地址线或数据线，可能连接多个存储器芯片，但现在的存储器芯片都为MOS电路，主要是电容负载，直流负载远小于TTL负载。故小型系统中，CPU可与存储器直接相连，在大型系统中就需要加缓冲器。
任何程序或数据要为CPU所使用，必须先放到主存储器（内存）中，即CPU只与主存交换数据，所以主存的速度在很大程度上决定了系统的运行速度。程序在运行期间，在一个较短的时间间隔内，由程序产生的地址往往集中在存储器的一个很小范围的地址空间内。指令地址本来就是连续分布的，再加上循环程序段和子程序段要多次重复执行，因此对这些地址中的内容的访问就自然的具有时间集中分布的倾向。数据分布的集中倾向不如程序这么明显，但对数组的存储和访问以及工作单元的选择可以使存储器地址相对地集中。这种对局部范围的存储器地址频繁访问，而对此范围外的地址访问甚少的现象被称为程序访问的局部化（Locality of Reference）性质。由此性质可知，在这个局部范围内被访问的信息集合随时间的变化是很缓慢的，如果把在一段时间内一定地址范围被频繁访问的信息集合成批地从主存中读到一个能高速存取的小容量存储器中存放起来，供程序在这段时间内随时采用而减少或不再去访问速度较慢的主存，就可以加快程序的运行速度。这个介于CPU和主存之间的高速小容量存储器就称之为高速缓冲存储器，简称Cache。不难看出，程序访问的局部化性质是Cache得以实现的原理基础。同理，构造磁盘高速缓冲存储器（简称磁盘Cache），也将提高系统的整体运行速度。目前CPU一般设有一级缓存（L1 Cache）和二级缓存（L2 Cache）。一级缓存是由C PU制造商直接做在CPU内部的，其速度极快，但容量较小，一般只有十几K。PⅡ以前的PC一般都是将二级缓存做在主板上，并且可以人为升级，其容量从256KB到1MB不等，而PⅡCPU则采用了全新的封装方式，把CPU内核与二级缓存一起封装在一只金属盒内，并且不可以升级。二级缓存一般比一级缓存大一个数量级以上，另外，在目前的CPU中，已经出现了带有三级缓存的情况。Cache的基本操作有读和写，其衡量指标为命中率，即在有Cache高速缓
冲存储器：
上面介绍的基本都是常说的内存的方方面面，下面我们来认识一下高速缓冲存储器，即Cache。我们知道，任何程序或数据要为CPU所使用，必须先放到主存储器（内存）中，即CPU只与主存交换数据，所以主存的速度在很大程度上决定了系统的运行速度。程序在运行期间，在一个较短的时间间隔内，由程序产生的地址往往集中在存储器的一个很小范围的地址空间内。指令地址本来就是连续分布的，再加上循环程序段和子程序段要多次重复执行，因此对这些地址中的内容的访问就自然的具有时间集中分布的倾向。数据分布的集中倾向不如程序这么明显，但对数组的存储和访问以及工作单元的选择可以使存储器地址相对地集中。这种对局部范围的存储器地址频繁访问，而对此范围外的地址访问甚少的现象被称为程序访问的局部化（Locality of Reference）性质。由此性质可知，在这个局部范围内被访问的信息集合随时间的变化是很缓慢的，如果把在一段时间内一定地址范围被频繁访问的信息集合成批地从主的系统中，CPU访问数据时，在Cache中能直接找到的概率，它是Cache的一个重要指标，与Cache的大小、替换算法、程序特性等因素有关。增加Cache后，CPU访问主存的速度是可以预算的，64KB的Cache可以缓冲4MB的主存，且命中率都在9 0%以上。以主频为100MHz的CPU（时钟周期约为10ns）、20ns的Cache、70ns的RAM、命中率为90%计算，CPU访问主存的周期为：有Cache时，20×0.9+70×0.1=34ns；无Cache时，70×1=70ns。由此可见，加了C ache后，CPU访问主存的速度大大提高了，但有一点需注意，加Cache只是加快了CPU访问主存的速度，而CPU 访问主存只是计算机整个操作的一部分，所以增加Cache对系统整体速度只能提高10~20%左右。
燃油泵以及压力调节器的原理
燃油压力调节器 喷油器的喷油量取决于喷孔截面，喷油时间和喷油压差。ECU通过控制喷油嘴开启时间来控制喷油量，因此，在喷孔面积一定时还要保持一定的压差。 喷油压差是指输油管内燃油压力和进气歧管内气体压力的差值，而进气歧管内气压随转速和负荷（节气门开度）变化，要保持恒定的喷油压力必须根据进气管压力变化来调节燃油压力。不知道你有没有这个东西的图，我这里上不了图，就大概的讲一下：压力调节器的上方一般会有个开口用橡胶软管跟进气管连接，在内部这个开口的下方是个弹簧，弹簧下面是个膜片，膜片下面是个柱塞状的东西，堵住一个孔，这个孔就是连接回油软管的，工作时，膜片上方的压力为弹簧压力和进气压力之和，膜片下方为燃油压力，膜片上下压力相等时就会处在平衡位置，当进气管压力下降时，膜片上移回油阀开度上升，会油量上升，这样油轨中的油压就下降到原来水平。反之，气压上升时，膜片下移，回油阀开度变小，回油量变小油压就会上升到原来水平，这样油压就会控制到制造时要求的大小，也就是膜片位于平衡位置的弹力 燃油压力调节器的功用是调节至喷油器的燃油压力，使油路中的燃油压力与进气管压力之差保持常数，这样从喷油器喷出的燃油量便唯一地取决于喷油器的开启时间，使电控单元能够通过控制电脉冲宽度来精确控制喷油量。 油压调节器的构造如图5.19 所示。膜片4 将油压调节器分隔成上下两个腔。上腔有进油口1 连接燃油分配管，回油口2 与汽油箱连通。下腔通过真空接管6 与节气门后的进气管相连。当燃油压力与进气管压力之差超过预调的压力值时，膜片上方的燃油就推动膜片向下压缩弹簧，打开回油阀，超压的燃油流回燃油箱，以保持一定的燃油压力。燃油供给系统的压力与进气管压力之差由油压调节器中的弹簧5 的弹力限定，调节弹簧预紧力即可改变两者的压力差，也就是改变喷油压力。燃油压力调节器装在燃油分配管的一端，可使燃油压力调节在正常范围内(图5.20)。
全液压制动阀介绍
一种全新的全液压制动系统介绍 1、技术背景 工程机械制动系统是行走机械的关键部件。现有行 走类工程机械大都采用气/液助推制动系统，即以压缩 空气作为助推介质，通过一气液增压缸（俗称加力 器），将制动总泵内制动液增压后送入制动分泵实施 制动，属于双流体（气体液体）制动，该系统技术成 熟，价格低廉，在国内应用广泛。但同时也存在不可 避免的缺陷：需单独的压缩气源，元件数量多，且尺 寸较大需气液两套管路，排气时噪声大，液压管路内易进入空气而造成制动不灵等故障。近年来，国外的主要装载机厂商（如卡特、小松）对其主机制动系统进行全面改造，采用全液压制动系统，其原理是以液压油作为一介质，传递制动力，借用装载机液压系统作为其动力油源，通过液压控制元件，直接将压力油送至制动分泵实施制动，解决了气液助推制动系统的上述不足，成为今后轮式工程机械制动系统发展方向，是目前气动、气液制动系统工程及元件理想的替代产品。 一种用于工程机械的全液压制动阀，其特点是利用工作系统的油液进行全制动系统控制。主要由充液系统、保压系统、管路防爆系统、双路制动系统、紧急制动系统、动力切断系统和止回阀及各连接制动器的油口和信号接口。其优点在于一个阀包含了整个制动系统。从而简化了工程机械的全液压制动系统元件的安装和管路连接。该阀能完成优先充液、系统保压、制动压力输出、动力切断和多重保护等功能。 2、工作原理如下，
全液压制动系统主要由充液系统、保压系统、管路防爆系统、双路制动系统、紧急制动系统、动力切断系统和止回阀及各连接制动器的油口和信号接口等组成。具体工作原理如下： 从油泵来油首先进入充液阀P口，通过滤芯2、单向阀3、压力调节阀4，到畜能器6。在畜能器6内的压力没有达到压力调节阀4设定压力时，充液阀1的后腔被封闭，阻止了油液流向下一个回路N，油液通过单向阀3进入畜能器6。双路制动阀7没有踏下工作时，a回路是封闭的，此时畜能器6被充压。当畜能器内的压力达到压力调节阀4的开启压力时，压力调节阀的调压前腔的压力推动阀芯使充液阀的后腔与回油腔相通，充液阀后腔的压力下降，进油口P处的压力就推动充液阀芯后腔的弹簧，打开另一路油口N，油液流向下一个工作装置。畜能器的油液由于有进油单向阀3和压力调节阀4作用而封闭，在畜能器6中形成保压。
调速器的工作原理
调速器的工作原理 液压调速器在感应元件和油量调节机构之间加入一个液压放大元件(液压伺服器)，使感应元件的输出信号通过放大元件再传到油量调节机构上去，因此也叫间接作用式调速器。液压放大元件有放大兼执行作用，主要由控制和执行两个部分组成。一、无反馈的液压调速器其工作原理如下：当负荷减小时，由曲轴带动的驱动轴转速升高，飞球的离心力增加，推动速度杆右移。于是，摇杆以A点为中心逆时针转动，滑阀右移，压力油进入伺服器油缸的右部空间。与此同时，油缸的左部空间通过油孔与低压油路相通，其中的油被泄放。在压差的作用下，伺服活塞带动喷油泵齿条左移，以减少供油量。当转速恢复到原来数值时，滑阀也回到中央位置，调节过程结束。当负荷增加，转速降低时，调速过程按相反方向进行。从上述分析可知，调速器飞球所产生的离心力仅用来推动滑阀，因而飞球的重量尺寸就可以做得较小。而作为放大器的液压伺服器的作用力，则可根据需要，选择不同尺寸的伺服活塞和不同滑油压力予以放大。但是，在这种调速器中，因为感应元件直接驱动滑阀，无论它朝哪个方向往动，均难准确地回到原来位置而关闭油孔。这样就使柴油机转速不稳定，而产生严重的波动。为了使调速器能稳定调节，在调速器中还要加入一个装置，其作用是在伺服活塞移动的同时对滑阀产生一个反作用，使其向平衡的位置方向移动，减少柴油机转速波动的可能性。这种装置称为反馈机构。二、具有刚性反馈机构的液压调速器它的构造与上述无反馈液压调速器基本相同，只有杠杆义AC的上端A不是装在固定的铰链上，而是与伺服活塞的活塞杆相连。这一改变使感应元件、液压放大元件和油量调节机构之间的关系发生如下的变化。当负荷减小时，发动机转速升高，飞球向外张开带动速度杆向右移动。此时伺服活塞尚未动作，因此反馈杠杆AC的上端点A暂时作为固定点，杠杆AC绕A反时针转动，带动滑阀向右移动，把控制孔打开，高压油便进入动力缸的右腔，左腔与低压油路相通。这样高压油便推动伺服活塞带动喷油调节杆向左移动，并按照新的负荷而减少燃油供给量。在伺服活塞左移的同时，杠杆AC绕C点向左摆动与B点相连接的滑阀也向左移动，从而使滑阀向相反的方向运动。这样在伺服活塞移动时能对滑阀运动产生了相反作用的杠杆装置称为刚性反馈系统。当调节过程终了时，滑阀回到了起始位置，把控制油孔关闭，切断通往伺服油缸的油路。这时伺服活塞就停止运动，喷油泵调节杆随之移动到一个新的平衡位置，发动机就在相应的新负荷下工作。因此，相应于发动机不同的负荷，调速器就具有不同的稳定转速。因为发动机负荷变化时需要改变供油量，所以A点位置随负荷而变。与滑阀相连接的B点在任何稳定工况下均应处于原来的位置，与负荷无关。这样C点的位置必须配合A点作相应的变动，因而导致了转速的变化。假如当负荷减小时，调速过程结束后，滑阀回到中间原来位置时，伺服活塞处于减少了供油量位置，使A点偏左，C点偏右，因C 点偏右，弹簧进一步受压，只有在稍高的转速下运转才能使飞球的离心力与弹簧压力平衡。这说明负荷减小时稳定运转后，柴油机的转速比原来稍有升高。同理，当负荷增加时，稳定运转后，柴油机的转速比原来稍有降低。具有刚性反馈的液压调速器，可以保证调速过程具有稳定的工作特性，但负荷改变后，柴油机转速发生变化，稳定调速率d不能为零。如果要求负荷变化时即要调速过程稳定，又能保持发动机转速恒定不变(即入就必须采用另一种带有弹性反馈系统的液压调运器。三、具有弹性反馈的液压调速器它实际上是在"刚性反馈"装置中加入一个弹性环节－－缓冲器和弹簧。弹簧的一端同固定的支点相连，而另一端则与缓冲器的活塞相连。缓冲器的油缸同伺服器的活塞成刚体联接。当发动机负荷减小时，转速增大，飞球的离心力增加。同样，滑阀右移，而伺服活塞则左移，减少喷油泵的供油量。当活塞的运动速度很高时，缓冲器和缓冲活塞就象一个刚体一样地运动。随着伺服活塞5的左移，缓冲器和AC杠杆上的A点也向左移动。这一过程和上述刚性反馈系统的调速器完全相同。但当调速过程接近终了时，滑阀已回到原来的位置，遮住了通往伺服油缸的
减压阀的工作原理
减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。 1.调节手柄； 2.调压弹簧； 3.溢流阀； 4.膜片； 5.阀杆； 6.反馈导管； 7.进气阀门； 8.复位弹簧 上图所示为一种常用的直动式减压阀结构。 压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。P2的大小可由调压弹簧2进行调节。若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。同时，输出气压经反馈导管作用在膜片上产生向上的推力。该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。 若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。台湾DPC气动提醒您，反馈导管的作用是提高减压阀的稳压精度。另外，能改善减压阀的动
态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。 若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。 若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮。使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。 二、减压阀的基本性能 (1)?调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。 (2)?压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。
针对IO的缓冲器版图设计
《集成电路版图设计》实验（二）： 针对IO的缓冲器版图设计 一．实验内容 参考课程教学中互连部分的有关讲解，根据下图所示，假设输出负载为5PF，单位宽长比的PMOS等效电阻为31KΩ，单位宽长比的NMOS等效电阻为13KΩ；假设栅极和漏极单位面积（um2）电容值均为1fF，假设输入信号IN、EN是理想阶跃信号。与非门、或非门可直接调用LEDIT标准单元库，在此基础上，设计完成输出缓冲部分，要求从输入IN到OUT的传播延迟时间尽量短，可满足30MHz时钟频率对信号传输速度的要求（T=2T p）。 二．实验要求 要求：实验报告要涵盖分析计算过程 图1.常用于IO的三态缓冲器
三、实验分析 为了满足时钟频率对信号传输速度的要求，通过计算与非门和或非门的最坏延时，再用全局的时钟周期减去最坏的延时，就得到了反相器的应该满足的延时要求，可以得到反相器N管和P管宽度应该满足什么要求。标准与非门和或非门的电容、电阻可以通过已知条件算出。由于与非门、或非门可直接调用LEDIT标准单元库，所以本设计的关键在于后级反相器的设计上（通过调整反相器版图的宽长比等），以满足题目对电路延时的要求。由于输入信号IN和是理想的阶跃信号，所以输入的延时影响不用考虑。所以计算的重点在与非门和或非门的延时，以及输出级的延时。对于与非门，或非门的延时，由于调用的是标准单元，所以它的延时通过提取标准单元的尺寸进行估算，输出级的尺寸则根据延时的要求进行设计。 四、分析计算 计算过程： （1）全局延时要求为： 30MHz的信号的周期为T=1/f=33ns； 全局延时对Tp的取值要求，Tp<1/2*T=16.7ns； （2）标准单元延时的计算：
减震缓冲技术
减震缓冲技术发展综述 姓名：尚兴超 学号：511011503 指导老师：梁医 一．概述 机械振动、冲击问题广泛存在于工程机械[1]、汽车机械、建筑机械、船舶机械、航空航天、武器领域[2]等，减振器和缓冲器主要是用于减小或削弱振动或冲击对设备与人员影响的一个部件。它起到衰减和吸收振动的作用。使得某些设备及人员免受不良振动的影响,起到保护设备及人员正常工作与安全的作用，因此它广泛应用于各种机床、汽车、摩托车、火车、轮船、飞机及坦克等装备上。 振动问题的基本方程为： ()e sin n t d x A t ζωωφ-=+ 从方程中可以看出，系统振动幅值的衰减与阻尼系数大小ζ有关[3]，也就是说，震动产生的能量将会被阻尼所吸收。减震器和缓冲器就是基于此原理而设计的。 二．发展历史 世界上第一个有记载、比较简单的减震器是1897年由两个姓吉明的人发明的。他们把橡胶块与叶片弹簧的端部相连，当悬架被完全压缩时，橡胶减震块就碰到连接在汽车大梁上的一个螺栓， 产生止动。1898年，第一个实用的减震器 由一个法国人特鲁芬特研制成功并被安装到摩托赛车上。他将前叉悬置于弹簧上，同时与一个摩擦阻尼件相连，以防止摩托车的振颤。1899年，美国汽车爱好者爱德华特·哈德福特将前者应用于汽车上。后来，又经历了加布里埃尔减震器、平衡弹簧式减震器和1909年发明的空气弹簧减震器。空气弹簧减震器类似于充气轮胎的工作原理，它的主要缺点是常常产生漏气。 1908年法国人霍迪立设计了第一个实用的液压减震器。其原理是液流通过小孔时产生的阻尼现象。20世纪60年代，通用公司麦迪逊工程师研制了把螺旋弹簧、液压减震器和上悬架臂杆组成的麦迪逊减震器，其体积比较小，得到了广泛的应用[4]。 三．研究现状 液压缓冲器是目前应用最为广泛的减震缓冲装置，其结构简单，运行平稳。
盘式制动器工作原理
盘式制动器工作原理 盘式制动器又称为碟式制动器，顾名思义是取其形状而得名。它由液压控制，主要零部件有制动盘、分泵、制动钳、油管等。制动盘用合金钢制造并固定在车轮上，随车轮转动。分泵固定在制动器的底板上固定不动。制动钳上的两个摩擦片分别装在制动盘的两侧。分泵的活塞受油管输送来的液压作用，推动摩擦片压向制动盘发生摩擦制动，动作起来就好象用钳子钳住旋转中的盘子，迫使它停下来一样。这种制动器散热快，重量轻，构造简单，调整方便。特别是高负载时耐高温性能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，盘式制动比鼓式制动更容易在较短的时间内令车停下。有些盘式制动器的制动盘上还开了许多小孔，加速通风散热提高制动效率。反观鼓式制动器，由于散热性能差，在制动过程中会聚集大量的热量。制动蹄片和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。 当然，盘式制动器也有自己的缺陷。例如对制动器和制动管路的制造要求较高，摩擦片的耗损量较大，成本贵，而且由于摩擦片的面积小，相对摩擦的工作面也较小，需要的制动液压高，必须要有助力装置的车辆才能使用。而鼓式制动器成本相对低廉，比较经济。 所以，汽车设计者从经济与实用的角度出发，一般轿车采用了混合的形式，前轮盘式制动，后轮鼓式制动。四轮轿车在制动过程中，由于惯性的作用，前轮的负荷通常占汽车全部负荷的70%－80%，因此前轮制动力要比后轮大。轿车生产厂家为了节省成本，就采用前轮
盘式制动，后轮鼓式制动的方式。 四轮盘式制动的中高级轿车，采用前轮通风盘式制动是为了更好地散热，至于后轮采用非通风盘式同样也是成本的原因。毕竟通风盘式的制造工艺要复杂得多，价格也就相对贵了。随着材料科学的发展及成本的降低，在汽车领域中，盘式制动有逐渐取代鼓式制动的趋向。鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已经广泛用于各类汽车上。但由于结构问题使它在制动过程中散热性能差和排水性能差，容易导致制动效率下降，因此在近三十年中，在轿车领域上已经逐步退出让位给盘式制动器。但由于成本比较低，仍然在一些经济类轿车中使用，主要用于制动负荷比较小的后轮和驻车制动。
液压缓冲器原理
油压缓冲器讲义 一．油压缓冲器工作原理 二．油压缓冲器的应用场合及作用 应用于数控机床、自动化设备、铁路车辆、起重机、气缸、传送带、包装设备、医疗设备、机器人、铸造设备、注塑机、中空机等。 作用：消除震动和碰撞破坏等冲击，减少噪音，加速机械动作频率，延长机械寿命。 三．目前生产油压缓冲器的企业 美国ACE中国工厂、德国ITT中国工厂、台湾希捷克中国工厂、台湾亚德克、 日本KYB中国工厂以及分布在广东、浙江、江苏、山东的很多工厂。 四．目前选用的密封品牌 美系、日系、韩系、台系企业基本采用以阪上及NOK密封为基础的技术，德 系主要用B+S、Parker，但从走访企业情况来看，绝大部分企业在用阪上密封或仿阪上密封，这些企业无论是用国产密封还是用进口密封，基本都知道阪上密封在油研缓冲器行业的应用。 另外在日本，100%的缓冲器企业都选用阪上密封，如SMC/KYB/CKD/小金井KOGANEI。 五.目前各企业选用密封材料及对比分析 NBR材料：以阪上及国产品牌为主PU材料：以NOK、Parker为主 阪上推荐用NBR材料原因如下： 1.PU材料的低温性能不好； 2.刚装配或做实验时，会感觉PU密封比NBR密封的密封效果好，但长期使用后，PU材料会产生很大的
变形，导致漏油； 3.由于油压缓冲器体积小，PU材料密封的装配性不如NBR 。 六．目前使用不同品牌密封的寿命对比（以使用占多数的NBR材料为例）使用国产或台湾产NBR密封，缓冲器寿命10万次—80万次 使用阪上NMY系列密封，缓冲器寿命300万次—500万次 使用阪上NYH单道杆封，缓冲器寿命500万次—800万次 使用阪上RDH防尘+NYH杆封，缓冲器寿命1000万次以上
XE93 Trebu液压制动器使用手册
湘电风能XE93-2000型风力发电机主轴/偏航制动用 液压动力单元 安装/维护维护使用使用使用说明书说明书 版本 WU-2011-11-20
索引 1.0 概要 1.1 液压动力单元概述 (3) 1.2 液压系统加压 (3) 1.3 正常工作情况 (4) 1.4 低温起动 (4) 1.5 主轴制动系统 (5) 1.6 偏航制动系统 (5) 1.7 偏航紧急制动 (6) 1.8 泄漏检测系统 (6) 2.0 安装 2.1 液压原理图 PE-112901.1 (7) 2.2 电气接线盒 PE-112901.3 (8) 2.3 液压站安装图PE-112901.2 (9) 2.4 液压站图文说明……………………………………………………10-11 2.5 零部件清单PE094401.1 (12) 3.0 连接液压 连接液压站站 3.1 液压接口 (13) 液压油规格 (14) 4.0 液压油规格 5.0 开机起动 5.1 加注液压油 (15) 5.2 电机旋向 (15) 5.3 液压系统排气 (15) 6.0 维护 6.1 维护周期 (16) 6.2 液压系统卸压 (16) 6.3 故障诊断 (17) 7.0 液压站文件 7.1 零部件订货须知 (18)
1.0 概要 1.1 液压动力单元概述 此液压动力单元用于控制湘电风能XE93-2000型风力发电机主轴型风力发电机主轴、、偏航制动及1个液压顶升缸。 此液压动力单元包括以下主要部件此液压动力单元包括以下主要部件：： 容积为13L 的油箱 泵、电机总成 集成了各种阀及压力开关的集成块 隔膜式蓄能器，运用于主系统 隔膜式蓄能器，运用于偏航系统 1.2 液压系统加压 电机在1500转/分钟时齿轮泵的排量为2.4L/min 。启动电机，系统压力将升高。压力传感器 8将发出4~20mA 的电信号。当工作压力为180bar 时，发出15.52mA 的电信号，此时电机停转。当压力降低至160bar 时，发出14.24mA 的电信号，此时电机将重新启动。 单向节流阀9安装于主蓄能器11的出口处。通过调节此阀，进入偏航，主轴系统或液压顶升缸内的油液流速将随之改变，由此便可调定偏航或主轴制动时的响应时间。 从齿轮泵出来的液压油将由安装于集成块内的10μm 高压过滤器过滤。为了检测过滤器是否被污染，在集成块内还安装了污染指示器。当经过过滤器的油液压力降超过5 bar (+/- 10%)时，指示器将顶出（露出红色警示）。 未被污染 遭污染后
缓冲器
缓冲器 1、定义： 缓冲寄存器又称缓冲器，它分输入缓冲器和输出缓冲器两种。前者的作用是将外设送来的数据暂时存放，以便处理器将它取走；后者的作用是用来暂时存放处理器送往外设的数据。由于缓冲器接在数据总线上，故必须具有三态输出功能。 2、专用语 接口集成电路专用语 最基本线路构成的门电路存在着抗干扰性能差和不对称等缺点。为了克服这些缺点，可以在输出或输入端附加反相器作为缓冲级；也可以输出或输入端同时都加反相器作为缓冲级。这样组成的门电路称为带缓冲器的门电路。 带缓冲输出的门电路输出端都是1个反相器，输出驱动能力仅由该输出级的管子特性决定，与各输入端所处逻辑状态无关。而不带缓冲器的门电路其输出驱动能力与输入状态有关。另一方面。带缓冲器的门电路的转移特性至少是由3级转移特性相乘的结果，因此转换区域窄，形状接近理想矩形，并且不随输入使用端数的情况而变化、加缓冲器的门电路，抗干扰性能提高10%电源电压。此外，带缓冲器的门电路还有输出波形对称、交流电压增益大、带宽窄、输入电容比较小等优点。不过，由于附加了缓冲级，也带来了一些缺点。例如传输延迟时间加大，因此，带缓冲器的门电路适宜用在高速电路系统中。 3、基本原理 在CPU的设计中，一般输出线的直流负载能力可以驱动一个TTL负载，而在连接中，CPU的一根地址线或数据线，可能连接多个存储器芯片，但存储器芯片都为MOS电路，主要是电容负载，直流负载远小于TTL负载。故小型系统中，CPU可与存储器直接相连，在大型系统中就需要加缓冲器。 任何程序或数据要为CPU所使用，必须先放到主存储器（内存）中，即CPU只与主
存交换数据，所以主存的速度在很大程度上决定了系统的运行速度。程序在运行期间，在一个较短的时间间隔内，由程序产生的地址往往集中在存储器的一个很小范围的地址空间内。指令地址本来就是连续分布的，再加上循环程序段和子程序段要多次重复执行，因此对这些地址中的内容的访问就自然的具有时间集中分布的倾向。数据分布的集中倾向不如程序这么明显，但对数组的存储和访问以及工作单元的选择可以使存储器地址相对地集中。这种对局部范围的存储器地址频繁访问，而对此范围外的地址访问甚少的现象被称为程序访问的局部化（Locality of Reference）性质。由此性质可知，在这个局部范围内被访问的信息集合随时间的变化是很缓慢的，如果把在一段时间内一定地址范围被频繁访问的信息集合成批地从主存中读到一个能高速存取的小容量存储器中存放起来，供程序在这段时间内随时采用而减少或不再去访问速度较慢的主存，就可以加快程序的运行速度。这个介于CPU和主存之间的高速小容量存储器就称之为高速缓冲存储器，简称Cache。不难看出，程序访问的局部化性质是Cache得以实现的原理基础。同理，构造磁盘高速缓冲存储器（简称磁盘Cache），也将提高系统的整体运行速度CPU一般设有一级缓存（L1Cache）和二级缓存（L2Cache）。一级缓存是由CPU制造商直接做在CPU内部的，其速度极快，但容量较小，一般只有十几K。PⅡ以前的PC一般都是将二级缓存做在主板上，并且可以人为升级，其容量从256KB 到1MB不等，而PⅡCPU则采用了全新的封装方式，把CPU内核与二级缓存一起封装在一只金属盒内，并且不可以升级。二级缓存一般比一级缓存大一个数量级以上，另外，在CPU中，已经出现了带有三级缓存的情况。 4、作用及特点 作用 汽车缓冲器是通过利用液压弹簧减震功能，当汽车瞬间相撞时，缓冲器就起到了缓冲作用从而减轻两车相撞后的破坏程度，提高车与人的安全性。一般来说，对于新车，减震缓冲器起到的是使驾驶更加舒适的作用；而当减震弹簧用久之后，往往因缺乏弹性而出现疲软现象，反应不灵敏，很容易引发事故。 特点 1、采用高档轿车的缓冲原理，明显提高车辆减震性能。 2、降低由减震器受损和老化而产生的噪音。 3、可减轻长途驾驶后的疲劳感。 4、有效解决减震器弹簧疲软问题，恢复减震器性能。
冷凝压力调节阀的工作原理
冷凝压力调节阀的工作原理 冷凝压力调节阀用于调理介质的流量、压力和液位。依据调理部位旌旗灯号，主动节制阀门的开度，然后到达介质流量、压力和液位的调理。冷凝压力调节阀分电动冷凝压力调节阀、气动冷凝压力调节阀和液动冷凝压力调节阀等。 冷凝压力调节阀由电动执行机构或气动执行机构和冷凝压力调 节阀两局部构成。冷凝压力调节阀凡间分为纵贯单座式冷凝压力调节阀和纵贯双座式冷凝压力调节阀两种，后者具有流畅才能大、不服衡办小和操作不变的特点，所以凡间特殊合用于大流量、高压降和走漏少的场所。 流畅才能Cv是选择冷凝压力调节阀的首要参数之一，冷凝压力调节阀的流畅才能的界说为：当冷凝压力调节阀全开时，阀两头压差为0.1MPa，流体密度为1g/cm3时，每小时流径冷凝压力调节阀的流量数，称为流畅才能，也称流量系数，以Cv透露表现，单元为t/h，液体的Cv值按下式核算。 依据流畅才能Cv值巨细查表，就可以确定冷凝压力调节阀的公
称通径DN。 冷凝压力调节阀的流量特征，是在阀两头压差坚持恒定的前提下，介质流经冷凝压力调节阀的相对流量与它的开度之间关系。冷凝压力调节阀的流量特征有线性特征，等百分比特征及抛物线特征三种。三种注量特征的意义如下： （1）等百分比特征（对数）等百分比特征的相对行程和相对流量不成直线关系，在行程的每一点上单元行程转变所惹起的流量的转变与此点的流量成正比，流质变化的百分比是相等的。所以它的长处是流量小时，流质变化小，流量大时，则流质变化大，也就是在分歧开度上，具有一样的调理精度。 （2）线性特征（线性）线性特征的相对行程和相对流量成直线关系。单元行程的转变所惹起的流质变化是不变的。流量大时，流量相对值转变小，流量小时，则流量相对值转变大。 （3）抛物线特征流量按行程的二方成比例转变，大体具有线性和等百分比特征的中心特征。 从上述三种特征的剖析可以看出，就其调理功能上讲，以等百分比特征为最优，其调理不变，调理功能好。而抛物线特征又比线性特征的调理功能好，可依据运用场所的要求分歧，遴选个中任何一种流
电压关断型缓冲器(RCD Snubber)的基本类型及其工作原理
本文较深入地讨论了两种常用模式的RCD Snubber电路：抑制电压上升率模式与电压钳位模式，详细分析了其各自的工作原理，给出了相应的计算公式，最后通过实验提出了电路的优化设计方法。 RCD Snubber电路的基本类型及其工作原理 RCD Snubber是一种能耗式电压关断型缓冲器，分为抑制电压上升率模式和电压钳位模式两种类型，习惯上前者称为RCD Snubber电路，而后者则称为RCD Clamp电路。 为了分析方便，以下的分析或举例均针对反激电路拓扑，开关器件为功率MOSFET。 图1 常用的RCD Snubber电路 抑制电压上升率模式 对于功率MOSFET来讲，其电流下降的速度较GTR或IGBT快得多，其关断损耗的数值要比GTR或IGBT小，但是这个损耗对整个小功率的电源系统也是不容忽视的。因此提出了抑制电压上升率的RCD Snubber。 如图1所示，在开关管关断瞬间，反激变压器的漏感电流需要按原初始方向继续流动，该电流将分成两路：一路在逐渐关断的开关管继续流动;另一路通过Snubber电路的二极管Ds向电容Cs充电。由于Cs上的电压不能突变，因而降低了开关管关断电压上升的速率，并把开关管的关断功率损耗转移到了Snubber电路。如果Cs足够大，开关管电压的上升及其电流的下降所形成的交叉区域将会进一步降低，可以进一步降低开关管的关断损耗。但是Cs的取值也不能过大，因为在每一个关断期间的起始点(也就是开通期间的结束点)，Cs必须放尽电荷以对电压上升率进行有效的抑制;而在关断期间的结束点，Cs虽然能降低开关管电压的上升时间，但其端电压最终会达到()(为忽略漏感时的电压尖峰，为次级对初级的反射电压)。 关管导通的瞬间，Cs将通过电阻Rs与M所形成的回路来放电。Snubber的放电电流将流过开关管，会产生电流突波，并且如果某个时刻占空比变窄，电容将不能放尽电荷而不能达到降低关断损耗的目的。 可见，Snubber电路仅在开关过渡瞬间工作，降低了开关管的损耗，提高了电路的可靠性，电压上升率的减慢也降低了高频电磁干扰。 电压钳位模式 RCD Clamp不同于Snubber模式，其目的是限制开关管关断瞬间其两端的最大尖峰电压，而开关管本身的损耗基本不变。在工作原理上电压钳位模式RC的放电时间常数比抑制电压上升率模式更长。 以图2为例分析电路的工作过程，并且使用工作于反激式变换器的变压器模型。反激式变压器主要由理想变压器、激磁电感与漏感组成。
汽车制动的原理
汽车制动的原理 众所周知，当我们踩下制动踏板时，汽车会减速直到停车。但那个工作是怎么样完成的？你腿部的力量是如何样传递到车轮的？那个力量是如何样被扩大以至能让一台笨重的汽车停下来？ 首先我们把制动系统分成6部分，从踏板到车轮依次解释每部分的工作原理，在了解汽车制动原理之前我们先了解一些差不多理论，附加部分包括制动系统的差不多操作方式。 差不多的制动原理 当你踩下制动踏板时，机构会通过液压把你脚上的力量传递给车轮。但实际上要想让车停下来必须要一个特别大的力量，这要比人腿的力量大特别多。因此制动系统必须能够放大腿部的力量，要做到这一点有两个方法：?杠杆作用 ?利用帕斯卡定律，用液力放大 制动系统把力量传递给车轮，给车轮一个摩擦力，然后车轮也相应的给地面一个摩擦力。在我们讨论制动系统构成原理之前，让我们了解三个原理：?杠杆作用 ?液压作用 ?摩擦力作用 制动踏板能够利用杠杆作用放大人腿部的力量，然后把那个力量传递给液压系统。
如上图，在杠杆的左边施加一个力F，杠杆左边的长度〔2X〕是右边〔X〕的两倍。因此在杠杆右端能够得到左端两倍的力2F，然而它的行程Y只有左端行程2Y的一半。 液压系统 事实上任何液压系统背后的差不多原理都特别简单：作用在一点的力被不能压缩的液体传递到另一点，这种液体通常是油。绝大多数制动系统也在此中放大制动力量。下图是最简单的液压系统： 如图：两个活塞〔红色〕装在充满油〔蓝色〕的玻璃圆桶中，之间由一个充满油的导管连接，假如你施一个向下的力给其中一个活塞〔图中左边的活塞〕那么那个力能够通过管道内的液压油传送到第二个活塞。由于油不能被压缩，因此这种方式传递力矩的效率特别高，几乎100%的力传递给了第二个活塞。液压传力系统最大的好处确实是能够以任何长度，或者曲折成各种形状绕过其他部件来连接两个圆桶型的液压缸。还有一个好处确实是液压管能够分支，如此一个主缸能够被分成多个副缸，如下图：
溢流阀原理及故障处理
溢流阀原理及故障处理 主编：龙游
目录 一、DB/DBW型先导溢流阀 (1) 二、DR型先导式减压阀…………………………………………………… 三、DZ型先导顺序阀……………………………………………………… 四、DA/DAW型先导控制式卸荷阀………………………………………… 五、压力继电器……………………………………………………………… 六、压力表开关……………………………………………………………… 七、单向阀、液控单向阀…………………………………………………… 八、电磁换向阀和电液换向阀……………………………………………… 九、Z2FS型叠加式单向节流阀……………………………………………… 十、行程节流阀……………………………………………………………… 十一、2FRM型调速阀………………………………………………………… 十二、分流—集流阀………………………………………………………………
一、DB/DBW 型先导溢流阀 1．结构和工作原理 DB 型阀是先导控制式的溢流阀；DBW 型阀是先导控制式的电磁溢阀。DB 型阀是用来控制液压系统的压力；DBW 型阀也可以控制液压系统的压力，并且能在任意时刻使系统卸荷。 DB 型阀主要是由先导阀和主阀组成。DBW 型阀是由电磁换向阀、先导阀和主阀组成。 DB 型溢流阀： A 腔的压力油作用在主阀芯（1）下端的同时，通过阻尼器（2）、（3）和通道（12）、（4）、（5）作用在主阀芯上端和先导阀（7）的锥阀（6）上。当系统压力超过弹簧（8）的调定值时，锥阀（6）被打开。同时主阀芯上端的压力油通过阻尼器（3）、通道（5）、弹簧腔（9）及通道（10）流回B 腔（控制油内排型）或通过外排口（11） 流回油箱（控制油外排型）。这样，当压力油通过阻尼器（2）、（3）时在主阀芯（1）上产生了一个压力差，主阀芯在这个压差的作用下打开，这样在调定的工作压力下压力油从A 腔流到B 腔（即卸荷）。 DBW 型电磁溢流阀： 此阀工作原理与DB 型阀相同，只是可通过安装在先导阀上的电磁换向阀 （14）使系统在任意时刻卸荷。 DB/DBW 型阀均设有控制油内部供油道（12）、（4）和内部排油道（10）；控制油外供口X 和外排口Y 。这样就可根据控制油供给和排出的不同形式的组合内供内排、外供内排、内供外排和外供外排4种型式。 2．溢流阀常见故障及排除 溢流阀在使用中，常见的故障有噪声、振动、阀芯径向卡紧和调压失灵等。 （一）噪声和振动 液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。产生噪声的因素很多。溢流阀的噪声有流速声和机械声二种。流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。 （1）压力不均匀引起的噪声 先导型溢流阀的导阀部分是一个易振部位如图3所示。在高压情况下溢流时，导阀的轴向开口很小，仅0.003～0.006厘米。过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。另外锥阀和锥阀座加工时产生的椭圆度、导阀口的脏物粘住及调压弹簧变形等，也会引起锥阀的振动。所以一般认为导阀是发生噪声的振源部位。 由于有弹性元件（弹簧）和运动质量（锥阀）的存在，构成了一个产生振荡的条件，而导阀前腔又起了一个共振腔的作用，所以锥阀发生振动后易引起整个阀的共振而发出噪声，发生噪声时一般多伴随有剧烈的压力跳动。 （2）空穴产生的噪声 图1 DB 型溢流阀
自立式调节阀工作原理
工作原理 1、自力式压力调节阀工作原理（阀后压力控制）（如图1） 工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。 2、自力式压力调节阀工作原理（阀前压力控制）（如图2） 工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。
3、自力式温度调节阀工作原理（加热型）（如图3） 温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。 加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。 4、自力式温度调节阀工作原理（冷却型）（如图4） 冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。
气动调节阀的结构和工作原理
气动调节阀的结构和工作原理
气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。本文根据气动调节阀的结构和工作原理对在气动调节阀在日 常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。 本文以美国博雷(BARY)厂家生产的 S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。 1、气动调节阀的结构和工作原理 1.1、气动调节阀的结构 气动调节阀由执行机构和阀体两部分组成。 1.2、气动调节阀的工作原理 气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力
部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。 2、气动调节阀的日常维护 在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。 3、气动调节阀常见故障原因分析
RC缓冲电路snubber设计原理教学内容
R C缓冲电路s n u b b e r 设计原理
RC缓冲电路snubber设计原理 RC 缓冲 snubber 设计 Snubber 用在开关之间，图 4 显示了 RC snubber 的结构图，用 RC 电路可以降低管子的峰值电压及关断损耗和降低电流振铃现象。我们可以轻松选择一个snubber Rs ， Cs 网络，但是我们需要优化设计以达到更好的缓冲效果 快速 snubber 设计，为了达到 Cs 〉 Cp ，一个比较好的选择是 Cs 选择两倍大小的 Cp ，也就是两倍大小的开关管寄生电容及估算出来的 LAYOUT 布板电容，对于 Rs ，我们选择的标准是 Rs=Eo/Io ，这表示通过电流流向 Rs 的所产生的电压不能比输出电压还大。消耗在 Rs 上的电压大小我们可以通过储存在Cs 上的能量来估计。下式表示了储存在电容上的能量。 当电容 Cs 充放电的过程中，能量在电阻 Rs 上消耗，而这个过程中在一个给定的开关频率下平均的功率损耗如下所得：
因为振铃的发生，实际的功耗比上式要稍微大一些。 如下将用实例来演示一遍以上的简化设计步骤，现在用 IRF740 ，额定工作电流时 Io=5A ， Eo=160V ， IRF740 的 Coss=170pF ，布板寄生电容大概 40pF ，两倍 Cp 值大概 420pF 左右，我们选择一个 500V 的 mike snubber 电容，标准的容值有 390 和 470pF ，我们选择比价接近的 390pF ， Rs=Eo/Io=32W ，开关频率 fs 设为 100kHz 的话， Pdiss 大概为 1W 左右，选择一个寄生电感非常小的 2 W 的碳膜电阻作为 Rs 。
矿用绞车结构与工作原理
第一章绞车的结构与工作原理 一、目的： 1、了解绞车的分类 2、掌握部分绞车的结构与工作原理 二、重点：矿用提升绞车的结构与工作原理 三、时间： 四、方法：讲述 五、过程： 第一节概述 1、绞车的主要用途 1）作为提升设备 2）作为运搬设备 2、绞车的矿山生产中的重要性 是中小型矿山的主要提升设备，一旦发生事故就会影响全矿生产，甚至导致全矿停产和人员伤亡。 3、对绞车工的要求： 作为一个合格的绞车操作工，应熟悉了解所使用的各类绞车性能、结构、和工作原理，撑握正确的操作方法，加强设备维修和管理，确保各类绞车的生产安全及经济运转，防止事故发生。 4、绞车的分类： 1）按钢丝绳缠绕方式：可分为缠绕式绞车和磨擦式绞车 2）按滚筒个数：可分为单滚洞式绞车和多滚筒式绞车 3）按传动方式：可分为齿轮传动绞车和液压传动绞车 4）按防爆性能：可分为防爆绞车和非防爆绞车 5）按滚筒直径：可分为1.6m、1.2m、0.8m及其以下绞车 6）按驱动动力：可分为电动绞车和风动绞车 7）按用途的不同：可分为矿用提升绞车、凿井绞车、耙矿绞车、调度绞车、回柱绞车等 第二节矿用提升绞车 一、老系列JT1600（1200）mm型矿用提升绞车 1、单滚筒提升绞车 1）主要技术特性（参教材表1-1）
2）结构及工作原理 单滚筒提升绞车按不同的结构有A、B、C三种型式。 A型和B型主要区别于主轴承：A型为铜瓦；B型为3516双列向心球面滚子轴承；C型是在A、B型的基础上加了液压推杆制动器。 其结构主要由主轴装臵、减速装臵、联轴器、制动器、齿轮、机座、电动机等部分组成。 2、双滚筒绞车 结构主要由基座、主轴装臵、减速器、弹性联轴器、提升电动机、牌坊式深度指示器、手动工作制动器及重锤-电磁铁丝杠螺母操纵的瓦块式安全制动器等组成。 二、新系列JT1600（1200）型矿用提升绞车： 1、组成 由主轴装臵、齿轮联轴器、中心驱动减速器、弹性联轴器、提升电动机、盘式制动器、液压站、斜面操纵台及圆盘式深度指示器等组成。 2、与老系列区别： 1）制动 2）深度指示器 第三节凿井绞车 一、技术特性（参教材表1-5） 二、结构与工作原理 1、结构 （1）主轴装臵 （2）中间轴装臵 （3）工作制动器 （4）安全制动器 （5）蜗轮减速器 （6）粉未联轴器 （7）棘爪及操纵装臵 （8）机座 2、工作原理 第四节耙矿绞车 一、主要技术特性（参教材表1-6）
