灰铸铁件补焊工艺规范
灰铸铁气焊的焊补工艺
灰铸铁气焊的焊补工艺。
用氧乙炔焰焊补灰铸铁有一系列优点：由于气体火焰的温度比电弧低，热量不集中，加热速度缓慢，焊前可利用气体火焰对铸件进行预热，焊后可利用气体火焰对焊补区继续加热，使其缓慢冷却，因此可有效地防止白口、淬硬组织和裂纹的产生。
因此，气焊目前仍是焊补灰铸铁的主要方法之一。
⑴焊丝及熔剂气焊灰铸铁用焊丝型号为RZC-1、RZC-2，其化学成分，见表35。
表35 气焊灰铸铁用焊丝化学成分（质量分数）（%）型号 C Si Mn S P FeRZC-1 3.20～3.502.70～3.000.60～0.75≤0.100.50～0.75余量RZC-2 3.50～4.503.00～3.800.30～0.80≤0.50气焊熔剂（气焊粉）的作用是去除熔池表面的高熔点SiO2（1713℃），牌号为CJ201，主要成分是脱水硼砂和苏打。
⑵焊炬及焊嘴宜选用功率较大的大、中号焊炬。
铸件壁厚20mm以下者，可选用ф2mm孔径的焊嘴；壁厚20mm 以上都，可选用ф3mm孔径的焊嘴。
⑶焊补工艺1）用中性焰进行焊补。
先将母材加热至熔化温度，将焊丝煨热，蘸上熔剂送入熔池。
2）火焰的焰心距熔池表面10mm左右，施焊过程中，应使火焰始终盖住熔池，以加强保护。
3）焊接开始时可用焊丝括去缺陷，挖出坡口。
焊接过程中将焊丝端头插入熔池底部，进行摩擦、搅动，使气体能从熔池中充分逸出，防止产生气孔。
4）焊后应使焊缝高出母材表面2～3mm，与母材保持平滑过渡，焊后继续用气体火焰加热焊补区，使接头缓慢冷却。
(完整版)铸造焊补工艺规程
(完整版)铸造焊补工艺规程1. 引言铸造焊补工艺是一种常用的修复铸造缺陷的方法。
为了提高铸件的质量和使用寿命，本工艺规程旨在规范铸造焊补工艺的操作步骤和要求。
2. 适用范围本工艺规程适用于常见的铸造焊补工艺，包括铸造缺陷的修复、缺口修补等工艺。
3. 工艺流程3.1 检查与准备- 检查焊补区域是否清洁，并清除表面的杂质和油脂；- 检查焊材的分类、牌号和规格是否符合要求；- 准备焊接设备，包括焊机、焊条和焊接工具；- 确定焊补方法和焊接参数。
3.2 加热预热- 铸件进行加热预热至指定温度，控制在恰当的预热温度范围内，以减少焊接应力和热裂敏感性。
3.3 焊接- 按照焊接方法和参数进行焊接；- 采用适当的焊接技术，保证焊接缺陷的修复效果和焊缝质量。
3.4 焊后处理- 焊补完成后，进行修整和清理焊缝；- 进行焊缝的超声波检测、尺寸检查和外观检验；- 及时处理焊缝上的缺陷和不合格部分。
4. 质量控制- 严格按照规程执行焊补工艺；- 注重焊材的质量和焊接参数的控制；- 焊补后进行质量评定，确保焊接质量符合要求。
5. 安全注意事项- 操作人员应戴好防护设备，确保人身安全；- 操作过程中应注意防止火花飞溅和烟尘产生，避免火灾和中毒事故的发生；- 确保焊接设备的正常运行，定期检查和维护设备。
6. 异常情况处理- 遇到焊接工艺和设备异常时，应及时停机检查，排除故障；- 处理焊接缺陷和不合格品的方法和要求。
7. 工艺记录和评估- 对每次焊补工艺进行记录，包括焊接参数、焊接设备、焊工、焊接时间等；- 对焊补工艺的有效性和质量进行评估，及时调整工艺参数和方法。
8. 文档变更与发布本文档由焊补工艺负责人负责定期检查和修改，并在需要时进行变更与发布。
铸件焊补工安全操作规程
铸件焊补工安全操作规程一、总则铸件焊补工是在铸造过程中产生的缺陷进行焊补修复的过程，为了保障操作人员的安全，提高工作效率，制定本安全操作规程。
二、操作人员的要求1. 操作人员必须经过专业的培训，并具有相关的工作经验。
2. 操作人员必须熟悉铸件焊补工的技术要求和操作规程。
3. 操作人员必须戴好防护用品，包括绝缘手套、护目镜、工作服等。
4. 操作人员必须严格按照操作规程进行操作，不得擅自更改操作方法。
三、焊补设备的要求1. 焊接设备必须经过检验合格，并保持正常工作状态。
2. 焊接设备必须周围安装有防护措施，防止操作人员误碰。
四、铸件焊补前的准备工作1. 确认焊补的位置和尺寸，并制定相应的焊补方案。
2. 对焊补区域进行清洁，去除焊接区域的油污、氧化物等。
3. 确保焊接区域干燥，防止焊接时产生气孔。
五、焊补操作的安全措施1. 确保焊补区域周围没有易燃和易爆物品。
2. 检查焊接设备是否连接正常，电源电压是否稳定。
3. 在焊补区域周围设置警示标示，提醒其他人员注意安全。
4. 使用适当的焊接电流和焊丝直径，确保焊接质量。
5. 在焊接过程中，要注意焊接区域的温度，避免引起物体燃烧。
6. 在操作过程中，保持焊枪与焊件的安全距离，避免电弧直接接触焊件。
7. 在焊接过程中，要注意周围环境的通风情况，避免有害气体积聚。
8. 在焊接完成后，切断电源，检查焊补区域的质量，防止焊补出现裂纹。
9. 操作完成后，清理焊接区域的残留物，保持工作环境清洁。
六、事故应急处理措施1. 如发生火灾，立即使用灭火器进行灭火。
2. 如发生人员触电事故，立即切断电源，并进行急救处理。
七、操作人员自我保护1. 操作人员必须按照操作规程进行操作，不得酒后操作。
2. 操作人员必须严格遵守安全操作要求，不得擅自修改焊补方案。
3. 操作人员必须按时佩戴防护用品，如发现用品损坏，应及时更换。
4. 操作人员必须保持工作场所整洁，避免杂物影响操作安全。
八、安全教育和培训1. 对操作人员进行安全教育和培训，确保他们了解安全操作规程。

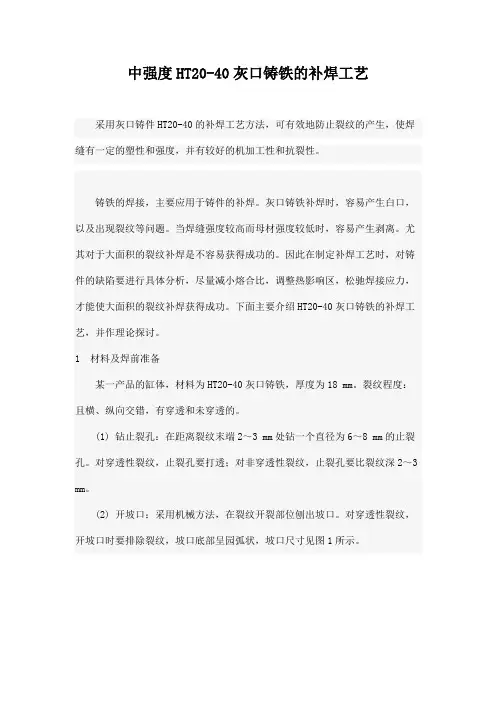

中强度HT20-40灰口铸铁的补焊工艺
中强度HT20-40灰口铸铁的补焊工艺采用灰口铸件HT20-40的补焊工艺方法，可有效地防止裂纹的产生，使焊缝有一定的塑性和强度，并有较好的机加工性和抗裂性。
铸铁的焊接，主要应用于铸件的补焊。
灰口铸铁补焊时，容易产生白口，以及出现裂纹等问题。
当焊缝强度较高而母材强度较低时，容易产生剥离。
尤其对于大面积的裂纹补焊是不容易获得成功的。
因此在制定补焊工艺时，对铸件的缺陷要进行具体分析，尽量减小熔合比，调整热影响区，松驰焊接应力，才能使大面积的裂纹补焊获得成功。
下面主要介绍HT20-40灰口铸铁的补焊工艺，并作理论探讨。
1 材料及焊前准备某一产品的缸体，材料为HT20-40灰口铸铁，厚度为18 mm。
裂纹程度：且横、纵向交错，有穿透和未穿透的。
(1) 钻止裂孔：在距离裂纹末端2～3 mm处钻一个直径为6～8 mm的止裂孔。
对穿透性裂纹，止裂孔要打透；对非穿透性裂纹，止裂孔要比裂纹深2～3 mm。
(2) 开坡口：采用机械方法，在裂纹开裂部位刨出坡口。
对穿透性裂纹，开坡口时要排除裂纹，坡口底部呈园弧状，坡口尺寸见图1所示。
图1 焊缝坡口形式(3) 焊前清理：将坡口周围的油污，铁锈等脏物清除干净，直到露出光泽为止。
2 补焊工艺(1) 将工件倾斜放置，使焊缝处于上坡焊或半立焊，以减小熔合比。
(2) 焊前将坡口周围预热，温度为200～250 ℃，以缩小焊缝与工件的温差。
(3) 焊条选用铸308，直径D3.2 mm和4 mm。
焊前应将焊条经150 ℃左右烘焙2 h。
(4) 第1、2、3层焊道施焊时选用D3.2 mm焊条，电流为90～100 A。
后两层焊道，选用D4 mm焊条，电流130～160A。
采用直流正接。
(5) 每层焊后清熔渣。
(6) 焊后，在焊接区周围200 mm范围内，加热到300～350 ℃，保温30 min，用石棉粉复盖使之缓冷。
(7) 焊接注意事项为：①在坡口两侧为减小熔深，可采取快速不摆动焊。
而焊缝中间可稍作摆动，但摆动幅度要小。
铸钢件补焊规范及措施
铸钢件补焊规范及措施
一、焊前准备：
1、焊前清除缺陷处的表面铁锈、油污和水分等杂质，焊条应烘干。
2、铸钢件缺陷部分，如裂纹、气孔等，需清除干净。
3、补焊处的焊缝角度及坡口应符合API TK-2005中7.9的规定减小母材的融合比。
4、铸钢件未有缺陷处进行保护，防止飞溅和焊点，未补焊处防止受热变形，如侵入水中等。
二、焊接操作：
1、焊接前应使用烘干的焊条。
(焊条的选用应根据母材和焊接相配)
2、尽可能用短弧焊，以防止空气进入焊接点引起气死、裂纹，降低接头性能
3、热影响区在高温停留时间不应过长，以免晶粒粗大。
4、用250-350°C 的温度预热工件。
(注：在焊接时要保持与预热温度相同的层间温度)
5、锤击焊缝，以减少焊接应力。
6、工件补焊后应采取相应的热处理措施进行消应力，并进行超声波探伤直至工件合格。
7、做好标记，并有追溯性。
三、铸钢焊件预防：
1、加强设计要求和用户的技术的研究、协商。
2、对铸钢件的厂家质量严格控制。
3、严格按照焊接工艺执行操作。
铸钢件焊补工艺守则
1．认真检查工具和焊机等设备，应符合《安全操作规程》中的各项规定，做到安全生产。
2．铸件的裂纹、气孔、砂眼等缺陷的检查方法，一般用肉眼观察。
对于耐高温、高压等关键产品，必要时可用渗透法等无损探伤的方法检查。
3．铸件缺陷的清除一般使用气割、碳弧气刨、风铲和砂轮等方法进行。
4．碳弧气刨清除缺陷时要注意碳刨工艺4．1压缩空气的温度以室温为宜，压力为4~6公斤/平方厘米；4．2电弧长度应选择在1~3毫米为宜；4．3碳棒伸出长度在800~1000毫米，待烧剩到30毫米左右时停下调整；4．4刨槽深度与碳棒倾角的选择如下表：刨槽深度/m 2.5 3 4 5 6 7～8碳棒倾角α25℃30℃35℃40℃45℃85℃4．5 碳素钢、普通低碳钢：用直流反接法铸铁、铜及其合金：用直流正接5．缺陷清除后的焊补坡口应是倾斜和圆滑过渡，表面不得有棱角和毛刺坡口，两侧氧化皮应清除。
其坡口型式，应根据铸件的厚度缺陷形状、大小、深浅而定；常用坡口型式有以下几种：5．1未穿透的缺陷5．2穿透的缺陷，穿透间隙较小者，且间隙小于20mm5．3穿透的缺陷，穿透间隙较大者，且壁厚大于20mm用t（3～4mm）铜板作垫板，焊后除去。
5．4空间尺寸很大的穿透缺陷，可以嵌入金属块焊补，其金属的材料应与铸件母材近似：6．铸件缺陷周围50～60毫米内彻底清除油污、锈斑、水份等7．铸件焊补一般采用如下工艺措施：对于较短的裂纹或缺陷用直通式、焊接式、对称式焊接；对于较长的裂纹或缺陷用逆向分段焊或跳焊法；对于贯穿裂纹，间隙很大或刚性很大的铸件焊补时采用多层多道焊，轴孔可由上而下，逐圈堆焊，每次焊波相叠合不应小于三分之一焊波宽度；8．焊条的选择和准备根据铸件的钢种和缺陷的大小，刚性等选用相应的焊条。
凡属酸性焊条，焊前应将焊条在100～150℃烘焙1小时，低氢碱性焊条应在300～450℃烘焙2小时，然后放置80～100℃和恒温箱中，随用随取。
焊条选择范围见下表钢种焊条牌号焊机及接法焊补时铸件温度ZG10、ZG25 结422 交直流两用室温WCB 结502 交直流两用室温ZG35 结422 交直流两用室温ZG35 结507 直流反接室温ZG45 结507 直流反接150℃～250℃ZG50 结507 直流反接150℃～250℃ZG55 结857 直流反接150℃～250℃ZG35CrMo 结857、结757铬、结107铬直流反接200℃～300℃ZG40Cr 结607、结857、铬857 直流反接200℃～300℃ZG25CrNiMo 结857 直流反接150℃～200℃如有特殊要求，按工艺卡或另行规定进行焊补。
灰铸铁件裂纹焊补工艺流程
灰铸铁件裂纹焊补工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!灰铸铁件裂纹焊补工艺流程如下：1. 清洗裂纹：首先，用砂纸或磨头将裂纹处及其附近区域进行打磨，去除氧化皮、油污和杂质。
铸钢件补焊通用技术规范-最新国标
铸钢件补焊通用技术规范1 范围本文件规定了铸钢件补焊的缺陷范围、缺陷等级分类、补焊前准备技术要求、补焊技术要求、焊后热处理、检验和记录。
本文件适用于承压和中小型非承压铸钢件，铸件材料为碳素钢、碳锰钢、不锈钢、合金钢和高锰钢的铸造缺陷补焊。
本文件不适用于铸件焊接性缺陷的补焊，如焊接咬边、裂纹、未熔合、未焊透、夹渣等。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150.1 压力容器通用要求GB/T 150.4 压力容器制造、检验及验收标准GB/T 983 不锈钢焊条GB/T 984 堆焊焊条GB/T 5117 非合金钢及细晶粒钢焊条GB/T 5118 热强钢焊条GB/T 5611 铸造术语GB/T 6417.1 金属熔化焊接头缺欠分类及说明GB/T 8110 熔化极气体保护电弧焊用非合金钢及细晶粒钢实心焊丝GB/T 10045 非合金钢及细晶粒钢药芯焊丝GB/T 13927 工业阀门压力试验GB/T 17493 热强钢药芯焊丝GB/T 40800 铸钢件焊接工艺评定规范3 术语和定义GB/T 5611界定的以及下列术语和定义适用于本文件。
缺陷范围 defect scope超过设计图纸尺寸公差、超过缺陷允许尺寸和不准许存在的缺陷。
铸造缺陷 cast defect铸造生产过程中，在铸件表面和内部产生的各种缺陷的总称。
注：缺陷的形态可分为孔洞类、裂纹类、变形类等；按缺陷的性质可分为热裂纹、冷裂纹、缩孔、气孔等。
缺陷面积 defect area清理缺陷后的缺陷投影面积。
剩余壁厚 residual wall thickness清除缺陷后的壁厚。
铸件面积 surface area of castings缺陷所在表面的投影面积。
关键件 critical parts要求精度高、制造难度大、在产品中起关键作用的零件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灰铸铁补焊工艺规范
1 目的
为规范灰铸铁件的补焊工艺，特制定规范。
2 适用范围
本规范适用于灰铸铁如汽缸、轴承箱、隔板等的手工电弧焊补焊，其他灰铸铁件的补焊可参照执行。
3 总则
3.1 对于灰铸铁件的缺陷，凡能采取一定技术措施、确保补焊后质量能满足其使用强度和特定使用要求的，允许补焊；对于缺陷严重、补焊后难以保证质量的，则不允许补焊。
3.2 图样、技术文件或用户对补焊有特殊要求的，应按其要求执行。
3.3 灰铸铁件的补焊应由经过考试合格的焊工担任。
4 引用标准
JB/T963《汽轮机铸铁件技术条件》；
5 缺陷的去除
5.1 对于灰铸铁需要补焊的缺陷，首先应由检查人员用色笔清晰地圈出。
缺陷清除完后，经检查人员确认后，方可进行补焊。
5.2 去除缺陷可用机械加工，铲凿和磨削等方法。
凡属于裂纹性质的缺陷，要先在裂纹两端前10mm处钻出Φ8～Φ12的止裂孔，然后去除裂纹。
5.3 裂纹去除后，应进行磁粉检验或着色检验，确认裂纹已除尽。
6 补焊坡口制备
6.1 在保证补焊质量和操作方便的情况下，补焊坡口应尽量小，以减少补焊工作量。
6.2 坡口的形状不应有急剧变化，坡口面应平整，底部平缓，不允。
