无缝钢管质量证明书
无缝管质量证明书
无缝管质量证明书尊敬的用户：感谢您选择我们的无缝管产品。
为了确保产品质量的可靠性和稳定性，特发给您本质量证明书，详细记录了我们所提供的无缝管产品的相关质量信息。
1. 产品基本信息：- 产品名称：无缝管- 产品材质：（根据实际产品材质填写）- 规格尺寸：（根据实际产品尺寸填写）- 执行标准：（根据实际执行标准填写）2. 化学成分分析：- 主要元素及百分比：（根据实际化学成分分析填写）- 其他元素及百分比：（根据实际化学成分分析填写）- 符合执行标准要求：是/否（根据实际情况填写）3. 机械性能测试结果：- 抗拉强度：（根据实际测试结果填写）- 屈服强度：（根据实际测试结果填写）- 延伸率：（根据实际测试结果填写）- 冲击功：（根据实际测试结果填写）- 硬度测试：（根据实际测试结果填写）- 符合执行标准要求：是/否（根据实际情况填写）4. 表面质量检验：- 外观：无裂纹、无折痕等缺陷（根据实际表面质量检验结果填写） - 化学涂层：（根据实际表面质量检验结果填写）- 符合执行标准要求：是/否（根据实际情况填写）5. 管端化学成分分析：- 主要元素及百分比：（根据实际化学成分分析填写）- 其他元素及百分比：（根据实际化学成分分析填写）- 符合执行标准要求：是/否（根据实际情况填写）6. 管端机械性能测试结果：- 抗拉强度：（根据实际测试结果填写）- 屈服强度：（根据实际测试结果填写）- 延伸率：（根据实际测试结果填写）- 冲击功：（根据实际测试结果填写）- 硬度测试：（根据实际测试结果填写）- 符合执行标准要求：是/否（根据实际情况填写）7. 包装与运输：- 包装方式：（根据实际包装方式填写）- 运输方式：（根据实际运输方式填写）- 包装标识：（根据实际情况填写）以上是我们对所提供的无缝管产品的质量检测结果和相关信息的详细记录。
我们承诺，所有提供的信息真实可靠，并符合执行标准的要求。
在使用我们的无缝管产品时，请务必遵循相关操作规程，并妥善保管本质量证明书以备查询。
钢管产品质量证明书 -
钢管产品质量证明书 -钢管产品质量证明书第一章产品概述钢管是一种常见的金属制品，广泛应用于建筑、能源、交通等领域。
本文档旨在提供钢管产品的质量证明，确保其符合相关标准和规定。
第二章产品信息1.产品名称：钢管2.产品型号：（可根据实际情况填写）3.产品材质：（填写钢管所采用的材料）4.规格和尺寸：（详细描述产品的规格、尺寸、壁厚等信息）5.表面处理：（描述钢管的表面处理方式，如镀锌、喷塑等）6.执行标准：（填写钢管所符合的标准，如国际标准、国家标准或行业标准）第三章质量控制1.原材料检验：对采购的原材料进行全面检验，包括化学成分、力学性能等指标。
2.生产工艺控制：严格按照标准要求进行加工、焊接、热处理等工艺控制过程。
3.检测与检验：对成品钢管进行尺寸、性能、表面质量等项指标的检测与检验。
4.包装与标识：采取合适的包装方式，并标识产品名称、型号、规格、生产日期等信息。
第四章质量指标根据执行标准及相关要求，本钢管产品应满足以下质量指标：1.尺寸偏差：（填写尺寸偏差范围）2.化学成分：（填写钢管所采用材料的化学成分，如含碳量、含铁量等）3.力学性能：（描述钢管的抗拉强度、屈服强度、延伸率等性能指标）4.表面质量：（描述表面光洁度、无裂纹、无疤痕等要求）第五章质量证明文件1.原材料检验报告2.生产工艺流程表3.钢管产品检测报告4.包装清单5.其他相关附件（可根据需要添加）第六章法律名词及注释1.执行标准：根据国家或行业制定的规定，对产品的质量和性能进行标准化要求。
2.尺寸偏差：产品尺寸与理论尺寸之间的差值，用于描述产品的尺寸精度。
3.化学成分：指钢管所采用材料的化学元素含量。
4.抗拉强度：指材料在拉伸过程中承受的最大拉力，表征材料的强度。
5.屈服强度：指材料在拉伸过程中开始产生可观测的塑性变形的拉力。
6.延伸率：指材料在断裂前所发生的可塑性变形与初始标距的比值，表征材料的延展性。
7.表面质量：指钢管表面的光洁度、无裂纹、无疤痕等特征。
条据书信 q345b钢材产品证明书
q345b钢材产品证明书xxxxxxx管道有限公司xxxxxxxxxxpipelinemanufactureco.,ltd.产品质量证明书productqualitycertificate收货单consignee:兹为贵公司制造之无缝钢管,业经本公司质检处依据产品标准、产品名称:无缝钢管thisistocertifythat inaccordancewiththerelevantproductspecifications,nameofgoods:seamle sssteelpipe技术条件及合同规定，检验合格，特发此证。
合同号：xx-ty09-02techniqueconditionsandcontractstipulations,theseamlesssteel pipesmanuf-contract：xx-ty09-02acturedforyourunit,weretested qualifiedbyourqualitycontroldepartment.签发日期date:xx年07月25日审核verifier：盖章：篇二：天津大无缝钢管集团有限公司材质单篇三：无缝钢管执行标准分类目录中国无缝钢管国家标准分类目录中国国家分类目录篇四：无缝钢管无缝钢管简介无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。
钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，已广泛用钢管来制造。
常备资源材质为：10#、20#、35#、45#、16mn、27simn、40cr、12cr1mov、10crmo910、15crmo、35crmo、45mn2等。
用途1.建筑类的有：地下管道输送较多、盖楼时抽取地下水、锅炉热水输送用等。
结构用无缝钢管质量证明书
结构用无缝钢管质量证明书1. 什么是无缝钢管嘿，朋友们！今天咱们聊聊“无缝钢管”，这可是建筑界的“隐形英雄”啊。
它不仅外表看上去光滑得让人心醉，还在各种工程中扮演着不可或缺的角色。
无缝钢管，其实就是那种没有焊接缝的管子，嘿，这种设计可让它在承受压力和温度方面的表现如虎添翼。
想象一下，要是一个管子中间有个缝，那可就有点儿心惊肉跳了，毕竟咱们可不想在高压环境下见证“缝”的存在呀，对吧？2. 质量证明书的重要性2.1 质量保证说到无缝钢管，最重要的可就得提质量证明书了！这东西可不是白纸一张，里面的内容可是“有料”的。
质量证明书就像是无缝钢管的“身份证”，能告诉你这个管子经过了多少道工序、有什么样的标准，以及它究竟能不能耐得住生活的考验。
想想看，谁还敢随便在一座大楼里用不合格的钢管呢？这可是关系到大家的安全啊，质量保证是必须的。
2.2 安全第一哎呀，安全第一，咱们可得时刻记心里。
无缝钢管的质量证明书就像是个“小金库”，里面藏着管子的血统和履历。
如果它没有这个证明，那我建议大家就赶紧打住，别再跟它“交朋友”了。
毕竟，咱们可不想在高空作业的时候，钢管突然“抗拒合作”，那可真是让人欲哭无泪啊！3. 如何获取质量证明书3.1 从生产厂家入手那么，大家可能会问，这质量证明书到底该如何获取呢？其实很简单，首先，你得从靠谱的生产厂家入手。
找那些有良好口碑的厂家，像是个“钢管界的老字号”，他们的质量证明书可绝对靠谱。
生产过程中，他们会严格按照标准进行检测，出厂的时候，质量证明书自然而然就来了。
想想看，这就像是老母鸡下的蛋，品质自然没得说。
3.2 检查和存档其次，拿到质量证明书后可别轻易扔掉哦！这玩意儿可是你日后“打官司”的重要证据。
如果你发现钢管出了问题，质量证明书就是你最强的后盾，能帮助你维护自己的权益。
记住，存档存档，再存档，别让它在家里“隐形”了。
4. 小结最后，咱们来个小总结。
无缝钢管质量证明书，就像是钢管界的小卫士，时刻保护着我们的安全。
无缝钢管材质证明书

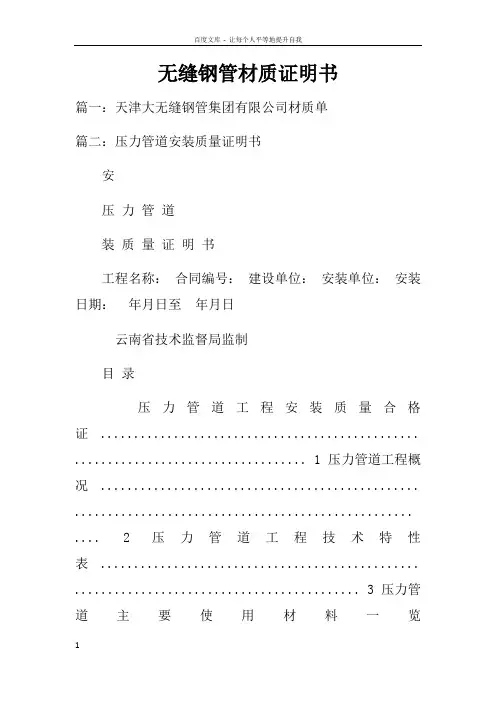

无缝钢管材质证明书篇一：天津大无缝钢管集团有限公司材质单篇二：压力管道安装质量证明书安压力管道装质量证明书工程名称：合同编号：建设单位：安装单位：安装日期：年月日至年月日云南省技术监督局监制目录压力管道工程安装质量合格证 ................................................ ................................... 1 压力管道工程概况 ................................................ ................................................... .... 2 压力管道工程技术特性表 ................................................ ........................................... 3 压力管道主要使用材料一览表 ................................................ ................................... 4 压力管道外观检验报告 ................................................ ............................................... 6 压力管道安全保护装置一览表 ................................................ ................................... 7 压力管道单线轴侧图（空视图） .............................................. ................................. 8 检验报告 ................................................ ................................................... .................... 9 压力管道压力试验检验报告 ................................................ ..................................... 10 变更报告（汇总） .............................................. ................................................... . (11)压力管道工程安装质量合格证存档。
54无缝钢管包装、标志和质量说明书
产品
代号
标记高度，mm
＜4 1/2
4.8
管体
≥4 1/2
6.4
管子规格＜4 1/2
6.4
接箍
管子规格≥4 1/2
9.5
5.2.1.3 打印位置：每根钢管的外表面上，位于接箍端或距平端 300mm 范围内。
5.2.1.4 打印标记内容及顺序应符合表 6 的规定。
4
Q/ASB 82-2005
表6
标记顺序
5.2.2.2 模印标记内容及顺序符合表 6 的规定。
5.2.3 色标
5.2.3.1 每根管体距接箍端或平端不大于 610mm 的距离环绕管子涂一条明亮的色带，J55 钢级漆
绿色带，N80 钢级漆红色带。
5.2.3.2 每个接箍整个外表面上涂明亮的色带，J55 钢级涂绿色漆，N80 钢级涂红色漆。
5.2.3.3 出口管中的短尺管和尾捆管，在管体的色带旁边再漆上一条相同颜色的色带。
与最短长度差≤1.5m，每批钢管允许包 2～3 捆长度差＞1.5m 的钢管。
3
Q/ASB 82-2005
通用规格的规定见表 4。
表4
外径，mm
∮76
∮89
∮108
∮133
∮159
∮219
壁厚，mm 4 4.5 5 4 4.5 5 4.5 5 4.5 5 4.5 5 6 6 7 8
4.3.4.5 ∮159MPM 机组生产的所有钢管每捆钢管不齐端最长与最短长度差≤0.5m，每批钢管允
平端套管 ＞10.36～10.70，＞10.70～11.00，＞11.00～11.30，＞11.30～11.50，＞11.50～＞12.10
（3 组长度）
4.3.4.2 车丝油管接箍端相邻两排可错开一个接箍长度。
无缝管质量证明书
无缝管质量证明书篇一：无缝钢管材质单*******管道有限公司**********Pipeline Manufacture Co.,LTD.产品质量证明书收货单Consignee:Product Quality Certificateseamless steel pipe产品名称: 无缝钢管Name of goods:兹为贵公司制造之无缝钢管, 业经本公司质检处依据产品标准、This is to certify that in accordance with the relevant product specifications, 技术条件及合同规定，检验合格，特发此证。
Technique conditions and contract stipulations,the seamless steel pipes manufactured for your unit,were tested qualified by our quality control department.合同号：2009-ty09-02 Contract：2009-ty09-02执行标准Administer standard 交货状态Consign ent state长度(m) Length (m) pieces WB9662 090912ASTM-A106B 热轧Hot-Rolling总重Total weight(T)56.112检验结果Inspection result合格车号train No. 力学性能mechanics capability到站Destination工艺性能capability炉号Heat No.批号Batch No.钢号Steel grade规格(mm) Size (mm) 457.2×14.3 以下空白数量quantity件数重量weight （T）branches 60 支数化学成分(%) chemical compositionC0.22水压试验Hydraulic testtechnology抗拉强度屈服点Rel(ζs) (Mpa)270/275伸长率A(δ5) (%)31Si0.27Mn0.39S0.018P0.016Rm(ζb) (Mpa)485/490压扁flattening扩口ExpansionGR.B66056.112合格合格合格说明:1.本产品只保证在标准（合同）规定条件下使用。
【精编范文】无缝钢管质量保证书-word范文模板 (5页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==无缝钢管质量保证书篇一：无缝钢管合格证临沂承禹无缝钢管有限公司质量保证书篇二：质量保证书 (表格)林州凤宝管理有限公司产品质量保证书质保书号（Certificate No）: INSPECTION CERTIFICATE地址：Address:销售电话Telephone No:0086-0372-*******打印时间 Time:201X-10-13 21:05篇三：热轧无缝钢管生产作业指导书热轧无缝钢管生产作业指导书控制状态：发放编号：有限公司版 0次修改A*********************作业文件有限公司 A版 0次修改1 圆管坯技术要求1.1圆管坯外径尺寸允许偏差应符合表1规定:表1 ( mm)1.2长度a、圆管坯6000mm定尺长度允许偏差为0～+50㎜。
根据协议可供应其它定尺长度。
b、≤4000㎜非定尺短尺圆管坯不得超过该批总量2% 1.3圆管坯牌号、代号、涂色及化学成分1．3．1圆管坯的牌号及化学成分符合GB/T699-1999及GB/T3077-1999或协议的规定。
1．3．2圆管坯不同钢级的油漆色标应符合API钢级色标及色标位置的规定。
1．4圆管坯表面要求1．4．1圆管坯表面不得有裂纹、结疤、折叠和夹杂，允许有从实际尺寸算起不超过直径负偏差的个别细小划痕、压疤、麻点及深度不超过0.2㎜小裂纹存在.1．4．2圆管坯表面缺陷必须清除,清除深度从实际尺寸算起,不得大于公称直径的4%,清理处应圆滑无棱角,清除宽度不得小于深度的6倍,对于直径大于140㎜的管坯,在同一截面的最大清除深度不得多于两处。
1．5圆管坯的低倍组织在圆管坯横截面的酸溶低倍组织试片上不得有肉眼可见的白点、缩孔、气泡、裂纹、夹杂、翻皮。
允许存在的低倍组织缺陷应符合《圆管坯检验作业指导书》规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*******管道有限公司**********pipeline manufacture co.,ltd.产品质量证明书product quality certificate 收货单consignee: 兹为贵公司制造之无缝钢管, 业经本公司质检处依据产品标准、产品名称: 无缝钢管 this is to certify thatin accordance with the relevant product specifications, name of goods: seamless steel pipe 技术条件及合同规定，检验合格，特发此证。
合同号： 2009-ty09-02 technique conditions and contract stipulations,the seamless steel pipes manuf-contract：2009-ty09-02 actured for your unit,were testedqualified by our quality control department.签发日期 date: 2009年07月25日审核 verifier：盖章：篇二：无缝钢管缺陷与预防无缝钢管缺陷与预防一、无缝钢管的质量要求（一）无缝钢管1．用途：无缝钢管是一种经济断面钢材，在国民经济中具有很重要的地位，广泛应用于石油、化工、锅炉、电站、船舶、机械制造、汽车、航空、航天、能源、地质、建筑及军工等各个部门。
2．分类①按断面形状分：圆形断面管、异形断面管②按材质分：碳素钢管、合金钢管、不锈钢管、复合管③按连接方式分：螺纹连接管、焊接管④按生产方式：热轧（挤、顶、扩）管、冷轧（拔）管⑤按用途分：锅炉管、油井管、管线管、结构管、化肥管 ?? 3．生产工序①热轧无缝钢管主要生产工序（△主要检验工序）：管坯准备及检查△→管坯加热→穿孔→轧管→荒管再加热→定（减）径→热处理△→成品管矫直→精整→检验△(无损、理化、台检) →入库②冷轧（拔）无缝钢管主要生产工序：坯料准备→酸洗润滑→冷轧（拔）→热处理→矫直→精整→检验4．质量要求①钢的化学成分：钢的化学成分是影响无缝钢管性能最主要的因素之一，也是制定轧管工艺参数和钢管热处理工艺参数的主要依据。
a. 合金元素：有意加入，根据用途b. 残余元素：炼钢带入，适当控制c. 有害元素：严格控制（as、sn、sb、bi、pb），气体（n、h、o）炉外精炼或电渣重熔：提高钢中化学成分的均匀性和钢的纯净度，减少管坯中的非金属夹杂物并改善其分布形态。
②钢管几何尺寸精度和外形a. 钢管外径精度：取决于定（减）径方法、设备运转情况、工艺制度等。
外径允许偏差δ=（d-di）/di ×100% d：最大或最小外径mm di：名义外径mmb. 钢管壁厚精度：与管坯的加热质量，各变形工序的工艺设计参数和调整参数，工具质量及其润滑质量等有关壁厚允许偏差：ρ=（s-si）/si×100% s：横截面上最大或最小壁厚si：名义壁厚mmc．钢管椭圆度：表示钢管的不圆程度。
d. 钢管长度：正常长度、定（倍）尺长度、长度允许偏差e. 钢管弯曲度：表示钢管的桡度：每米钢管长度的弯曲度、钢管全长的弯曲度f. 钢管端面切斜度：表示钢管端面与钢管横截面的倾斜程度g. 钢管端面坡口角度和钝边 5．钢管表面质量：表面光洁要求a. 危险性缺陷：裂纹、内折、外折、轧破、离层、结疤、拉凹、凸包等。
b. 一般性缺陷：麻坑、青线、划伤、碰伤、轻微的内、外直道、辊印等。
产生原因：①由于管坯的表面缺陷或内部缺陷所带来的。
②生产过程中产生的，如轧制工艺参数设计不正确，模具表面不光滑，润滑条件不好，孔型设计及调整不合理。
③管坯（钢管）在加热轧制，热处理以及矫直过程中，如果因为加热温度控制不当，变形不均匀，加热冷却速度不合理或矫直变形量太大而产生过大的残余应力，那么也有可能导致钢管产生表面裂纹。
6．钢管理化性能：常温力学性能、高温力学性能、低温性能、抗腐蚀性能。
钢管的理化性能主要取决于钢的化学成分，组织结构和钢的纯净度以及钢管的热处理方式等。
7．钢管工艺性能：压扁、扩口、卷边、弯曲、焊接等。
8．钢管金相组织：低倍组织（宏观）、高倍组织（微观） m、b、p、f、a、s 9．钢管特殊要求：合同附件、技术协议。
（二）无缝钢管质量检验方法：1．化学成分分析：化学分析法、仪器分析法（红外c—s仪、直读光谱仪、zcp等）。
①红外c—s仪：分析铁合金，炼钢原材料，钢铁中的c、s元素。
②直读光谱仪：块状试样中的c、si、mn、p、s、cr、mo、ni、cn、a1、w、v、ti、b、nb、as、sn、sb、pb、bi③n—0仪：气体含量分析n、o 2．钢管几何尺寸及外形检查：①钢管壁厚检查：千分尺、超声测厚仪，两端不少于8点并记录。
②钢管外径、椭圆度检查：卡规、游标卡尺、环规，测出最大点、最小点。
③钢管长度检查：钢卷尺、人工、自动测长。
④钢管弯曲度检查：直尺、水平尺（1m）、塞尺、细线测每米弯曲度、全长弯曲度。
⑤钢管端面坡口角度和钝边检查：角尺、卡板。
3．钢管表面质量检查：100%①人工肉眼检查：照明条件、标准、经验、标识、钢管转动。
②无损探伤检查：a. 超声波探伤ut：对于各种材质均匀的材料表面及内部裂纹缺陷比较敏感。
标准：gb/t 5777-1996 级别：c5级b. 涡流探伤et：（电磁感应）主要对点状（孔洞形）缺陷敏感。
标准：gb/t 7735-2004 级别：b级c. 磁粉mt和漏磁探伤：磁力探伤，适用于铁磁性材料的表面和近表面缺陷的检测。
标准：gb/t 12606-1999 级别： c4级d. 电磁超声波探伤：不需要耦合介质，可以应用于高温高速，粗燥的钢管表面探伤。
e. 渗透探伤：荧光、着色、检测钢管表面缺陷。
4．钢管理化性能检验：①拉伸试验：测应力和变形，判定材料的强度（ys、ts）和塑性指标（a、z）纵向，横向试样管段、弧型、圆形试样（￠10、￠12.5）小口径、薄壁大口径、厚壁定标距。
注：试样断后伸长率与试样尺寸有关 gb/t 1760②冲击试验：cvn、缺口c型、v型、功j 值j/cm2标准试样10×10×55（mm）非标试样5×10×55（mm）③硬度试验：布氏硬度hb、洛氏硬度hrc、维氏硬度hv等④液压试验：试验压力、稳压时间、 p=2sδ/d 5．钢管工艺性能检验：①压扁试验：圆形试样 c形试样（s/d＞0.15） h=（1+2）s/（∝+s/d）l=40～100mm 单位长度变形系数=0.07～0.08②环拉试验：l=15mm 无裂纹为合格③扩口和卷边试验：顶心锥度为30°、40°、60°④弯曲试验：可代替压扁试验（对大口径管而言）6．钢管金相分析：①高倍检验（微观分析）：非金属夹杂物100x gb/t 10561晶粒度：级别、级差组织：m、b、s、t、p、f、a-s 脱碳层：内、外a法评级：a类-硫化物 b类-氧化物 c类-硅酸盐 d-球状氧化 ds类②低倍试验（宏观分析）：肉眼、放大镜10x以下a. 酸蚀检验法、b. 硫印检验法（管坯检验，显示低培组织及缺陷，如疏松、偏析、皮下气泡、翻皮、白点、夹杂物等。
c. 塔形发纹检验法：检验发纹数量、长度及分布。
（三）我国现行无缝钢管标准：、1．现行无缝钢管标准：共有47项其中：gb 25 项 hb 3 项特殊用途19项；基础 2项产品 45项2．常用标准：① gb/t 2102-2006 钢管的验收、包装、标志和质量证明书。
② gb/t 17395-1998 无缝钢管尺寸、外形、重量及允许偏差。
③ gb 5310-1995 高压锅炉用无缝钢管。
④ gb 6479-2000 高压化肥设备用无缝钢管。
⑤gb/t 18248-2000 气瓶用无缝钢管。
⑥二、管坯质量缺陷及其预防（一）管坯概况2．连铸型式：立式连铸机、弧形连铸机、水平连铸机3．连铸坯优点：①工艺简化，生产成本低。
②成材率高。
③生产条件改善，自动化程度高。
④节约能源。
连铸圆管坯直接用于无缝钢管的生产，因其成本低，质量好，故而给无缝钢管制造业带来了一场深刻的革命，是发展方向，目前最大φ600，已逐步替代钢锭和轧（锻）制圆管坯用来生产无缝钢管。
为了提高无缝钢管的质量，首要环节是确保管坯的质量。
（二）管坯标准简介：1．连铸圆管坯：yb/t 4149-2006 《连铸圆管坯》①直径及允许偏差公称直径d 允许偏差（%d）（mm）d≤150 ±1.6150＜d≤250 ±1.5250＜d≤350 ±1.3d＞350 ±1.2②不圆度 d≤150 4.5 2.8 150＜d≤250 4.5 2.5 250＜d≤350 4 2 d＞350 3.5 2 ③低倍组织：中心疏松、缩孔、中心裂纹、中间裂纹、皮下裂纹、皮下气泡≤2级④表面质量不允许存在目视可见的结疤，气孔、针孔、重皮以及深度超过0.5mm裂纹,允许深度不大于3mm的凹坑，深度≤2mm的机械刻痕，压痕存在管坯表面缺陷允许清理，但应≤4%d（最大≤12mm），应圆滑无棱角清理处的深∶宽∶长=1∶6∶8 2．轧制圆管坯：yb/t 5222-2004《优质碳素钢圆管坯》φ≤450 yb/t 5137-1998《高压用无缝钢管圆管坯》φ≤160 yb/t 5221-1993《合金结构钢圆管坯》φ≤160①管坯直径及允许偏差②椭圆度≤直径公差的75%③冶炼方法：低倍组织、非金属夹杂物、表面质量规定。
（三）管坯缺陷的检查与清理管坯的质量对钢管的质量有着极其重要的影响，凡不符合质量要求的管坯不得投料，管坯表面缺陷必须清除干净。
1．管坯质量的检验方法：①目视检查：表面质量②低倍组织：硫印法、酸浸法、工业盐酸或氯化铜溶液检查裂纹、气泡、疏松、白点、夹杂物等的分布状况。
2．管坯表面缺陷的清理：①火焰清理：≤0.4%c 管坯表面缺陷清理②风铲清理：适合管坯表面局部缺陷的清理③砂轮清理：主要用于不宜采用火焰清理的管坯④车削清理：主要用于附加值和质量要求都很高的管坯表面缺陷清理，如不锈钢管坯，锈坯:如 p91、 p92 总之，对管坯的质量进行检查和检验以及对管坯的表面缺陷进行必要的清理，是确保无缝钢管生产所用坯料符合质量要求的基本前提。
（四）管坯的外观形状缺陷1．圆管坯直径及椭圆度超差：穿孔机的孔型参数是根据管坯的名义直径及毛管的外径和壁厚确定的。
②外径超过正公差，毛管容易产生内折缺陷。
③外径超过负公差，致使穿孔过程难以实现。
④管坯椭圆度超差，主要是影响管坯的穿孔过程的正常进行并导致毛管产生外表面缺陷（延卡、外折、结疤）。
