LTCC多层陶瓷基板
LTCC多层陶瓷基板
现代宇航、通讯、数据处理以及军用复杂电子设备的发展方向是小型轻量、高性能和高可靠性。
实现这个目标势必要求从两个方面努力，一是高性能的微型元器件，而是高密度互联电路板。
前者的代表产品是大规模和超大规模集成电路、发达国家在这方面已经实现了商品化。
这些成就无疑将推动高密度互联电路加快发展。
高密度互联板的发展方向则在于最大限度地增大布线密度和尽可能地缩短互联线长度。
上述两个关键指标对微电子产品的组装密度和传输延迟有直接影响。
例如，提高计算机的运算速度有两个途径：减小电路延迟和封装延迟。
前者由芯片技术决定，后者由多层布线板的工艺决定。
因此可以说，没有高密度多层互联板就不能制成高速度、高性能和小型化电子系统。
从70年代起，国内外就已经开始在材料、工艺技术等多方面对高密度多层基板进行开发研究，相继推出了共烧多层陶瓷基板、厚膜多层布线基板、薄膜多层布线基板、硅多层基板、混合型多层基板等各种形式高密度多层互联基板，各种先进的基板制造技术均获得实际应用。
和其它多层基板相似，低温共烧多层陶瓷基板由于使用一次烧成工艺，其层数可以做得很高，因此布线密度也就高。
此外，基板材料的热膨胀系数可以调整到和硅器件一致，这样有利于表面安装硅器件。
正因为如此，低温共烧多层陶瓷基板可广泛用做微组装技术中的高密度互联基板。
近年来，陶瓷基板技术发展很快，特别在传统的陶瓷基板的基础上，开发了高温共烧陶瓷基板和低温共烧陶瓷基板，使陶瓷基板在大功率电路中的高密度组装上得到了更深、更广的应用。
低温共烧多层基板是最新开发的一种微组装基板，其在制作工艺上集中了厚
膜工艺和高温共烧的优点。
在十几年内，该种基板得到了飞速发展。
被作为高密度、高速度电路基板广泛地用于计算机、通讯、导弹、火箭、雷达等领域。
如美国的DUPON公司将8层低温共烧多层基板用于毒刺导弹的测试电路中。
日本富士通公司用61层低温共烧陶瓷基板制作VP2000系列超级计算机的多芯片组件，而NEC公司已做成78层低温共烧多层基板、其面积为225×225平方毫米。
包含有11540个I/O端，可安装多达100个超大规模集成电路芯片。
低温共烧多层陶瓷基板是由许多单片陶瓷基板烧结而成，每层陶瓷基板包括一层陶瓷材料，以及附着在陶瓷层上的导电线路，通常称为导带；在陶瓷层的通孔中充满了导体材料。
它将不同陶瓷层中的导带线路相互连接起来，构成了一个立体电路网络。
而集成块芯片安装在多层陶瓷的最上一层。
集成块通过引脚和多层陶瓷基板中线路焊接在一起，构成互联电路，而基板表面上的金属导电层是在陶瓷基板烧结过程中预先形成的，在基板底层有针状的接线端子。
这样，共烧多层陶瓷基板将微型元器件组装起来，形成高密度高速度和高可靠性立体结构的微电子产品。
低温共烧多层陶瓷基板制造方法主要有两种：生片印制法生片叠片法。
由于生片印制法层数受到限制，印制厚度控制困难，因此，本文重点介绍生片叠层法。
所谓生片叠层法是将陶瓷材料通过成膜工艺做成生瓷片，然后制造通孔、金属化、叠片、烧结形成多层共烧基板。
（1）成膜技术
低温共烧多层陶瓷基板要求使用生膜片均匀、致密、无气泡、无针孔。
目前国外使用流延技术成膜。
和其他成膜方法相比，流延成膜设备并不复杂，可连续操作，生产效率高，工艺稳定。
在整个工艺中，没有使用外加压力，膜
坯均匀一致、且易于控制。
膜厚最薄可做到0.025毫米。
（2）通孔
生瓷片上打孔是低温共烧陶瓷基板制造中极为关键的工艺，孔径的大小、未知精度直接影响布线密度和基板质量、所谓在生瓷片上打孔就是要求在1生瓷片上形成00.1~0.5毫米的通孔。
（3）金属化技术
金属化技术使用最多的就是丝网印刷、负压抽吸的方法，这种方法可使孔的四周均匀涂有导体浆料。
用作通孔的导体浆料与用作导带的浆料不同，其粘度应加以控制，充分让其凝胶化，使小孔填充饱满。
（4）叠片技术
生瓷片在烧结前，按预先设计的层数、次序叠到一起，在一定温度和压力下，使其紧密粘接。
一般说来，热压温度为70~120℃，压力为5~25Mpa，视其板面积、层数不同而异。
（5）烧结技术
烧结技术中包括排胶和烧结两个工程。
排胶是有机粘合剂气化、烧除
的过程。
烧结过程中，由于陶瓷材料不同。
烧结温度不同，排胶时间
也不同。
低温共烧陶瓷(LTCC)配套浆料和相关材料开发与应用方案(二)
低温共烧陶瓷（LTCC）配套浆料和相关材料开发与应用方案一、实施背景随着科技的飞速发展，电子行业对高性能、高可靠性、小型化和低成本的要求越来越高。
低温共烧陶瓷（LTCC）技术作为一种先进的陶瓷基板制备技术，具有高性能、高可靠性、小型化等优点，已成为电子行业的重要发展方向。
然而，LTCC技术在实际应用中仍存在一些问题，如材料性能不稳定、制造成本高等，这限制了其广泛应用。
因此，开发与LTCC 技术配套的浆料和相关材料，对于提高LTCC产品的性能、降低制造成本、推动电子行业的发展具有重要意义。
二、工作原理低温共烧陶瓷（LTCC）技术是一种将陶瓷粉体、有机载体、添加剂等原料混合制备成LTCC浆料，然后通过印刷、叠层、烧结等工艺制备成高性能、高可靠性的陶瓷基板的技术。
其中，LTCC浆料的性能直接决定了最终产品的性能。
因此，开发与LTCC技术配套的浆料和相关材料是关键。
三、实施计划步骤1.调研市场：了解当前LTCC技术的市场需求和应用情况，收集相关企业和研究机构的资料，分析现有产品的优缺点。
2.确定研究方向：根据市场调研结果，确定LTCC配套浆料和相关材料的研究方向，包括材料成分、制备工艺、性能指标等方面。
3.制备样品：根据确定的研究方向，制备LTCC配套浆料和相关材料样品。
4.性能测试：对制备的样品进行性能测试，包括物理性能、化学性能、电学性能等，以验证其是否满足市场需求。
5.优化配方：根据性能测试结果，对LTCC配套浆料和相关材料的配方进行优化，以提高产品性能。
6.中试生产：在完成配方优化后，进行中试生产，以验证生产工艺的可行性和产品的稳定性。
7.推广应用：将中试生产的产品推广到市场中，与相关企业和研究机构合作，以推动LTCC技术的广泛应用。
四、适用范围本方案适用于电子行业中的陶瓷基板制备领域，特别是那些需要高性能、高可靠性、小型化且对成本敏感的应用领域，如通信、汽车电子、航空航天等。
五、创新要点1.材料创新：通过开发新型的陶瓷粉体、有机载体和添加剂等原料，优化LTCC浆料的配方，提高产品的性能。
ltcc封装基板应用场景
ltcc封装基板应用场景LTCC（Low Temperature Co-fired Ceramic）封装基板是一种多层陶瓷封装技术，广泛应用于电子器件的封装和集成电路的制造。
LTCC封装基板具有优异的电性能、热性能和机械性能，适用于多种应用场景。
LTCC封装基板在无线通信领域有着广泛的应用。
在手机、电视和无线路由器等设备中，LTCC封装基板可以用于射频模块和天线的封装。
LTCC材料具有低介电损耗和优异的高频特性，可以实现高效的无线信号传输和射频功率放大，提高设备的性能和稳定性。
LTCC封装基板在汽车电子领域也有着重要的应用。
在汽车电子系统中，LTCC封装基板可以用于车载雷达、车载通信和车载娱乐系统的封装。
LTCC材料具有良好的热稳定性和耐高温性能，可以适应汽车工作环境中的高温和振动条件，保证系统的可靠性和稳定性。
LTCC封装基板还可以应用于医疗器械和生物传感器领域。
在医疗器械中，LTCC封装基板可以用于生物传感器、医疗监测设备和体外诊断设备的封装。
LTCC材料具有良好的生物相容性和耐腐蚀性能，可以与生物体接触而不产生不良反应。
同时，LTCC封装基板还具有优异的电性能和微加工能力，可以实现高灵敏度的生物传感和精确的医疗监测。
LTCC封装基板还可以应用于工业控制和测量领域。
在工业自动化和仪器仪表中，LTCC封装基板可以用于传感器、执行器和控制器的封装。
LTCC材料具有良好的电绝缘性和机械强度，可以抵抗工业环境中的高温、高压和腐蚀。
同时，LTCC封装基板的多层结构和高集成度，可以实现复杂的电路设计和高精度的测量控制。
总的来说，LTCC封装基板具有广泛的应用场景。
无论是无线通信、汽车电子、医疗器械还是工业控制，LTCC封装基板都可以发挥其优异的电性能、热性能和机械性能，满足不同领域的需求。
随着电子技术的不断发展和应用的不断拓展，LTCC封装基板将会在更多的领域发挥重要作用，推动技术的进步和产业的发展。
陶瓷基板的种类特性和工艺
三、陶瓷基板旳特征
陶瓷散热基板特征比较中，主要选用散热基板旳：(1)热传导率、 (2)工艺温度、(3)线路制作措施、(4)线 径宽度，四项特征作进一步旳讨论：
2023/12/13
三、陶瓷基板旳特征——热传导率
热传导率又称为热导率，它代表了基板材料本身直接传导热能旳一种能力，数值愈高代表其散热能力愈 好。LED散热基板最主要旳作用就是在于，怎样有效旳将热能从LED芯片传导到系统散热，以降低 LED 芯片旳温度，增长发光效率与延长LED寿命，所以，散热基板热传导效果旳优劣就成为业界在选用 散热基板时，主要旳评估项目之一。
检视表一，由四种陶瓷散热基板旳比较可明看出，虽然Al2O3材料之热传导率约在20~24之间，LTCC为 降低其烧结温度而添加了30%~50%旳玻璃材料，使其热传导率降至2~3W/mK左右；而HTCC因其普遍 共烧温度略低于纯Al2O3基板之烧结温度，而使其因材料密度较低使得热传导系数低Al2O3基板约在 16~17W/mK之间。一般来说，LTCC与HTCC散热效果并不如DBC与DPC散热基板里想。
2023/12/13
二、陶瓷基板旳种类——DBC
直接敷铜陶瓷基板因为同步具有铜旳优良导电、 导热性能和陶瓷旳机械强度高、低介电损耗旳 优点，所以得到广泛旳应用。在过去旳几十年 里，敷铜基板在功率电子封装方面做出了很大 旳贡献，这主要归因于直接敷铜基板具有如下 性能特点：
热性能好；
电容性能；
直接敷铜陶瓷基板最初旳研究就是为了处理大电 流和散热而开发出来旳，后来又应用到AlN陶瓷旳 金属化。除上述特点外还具有如下特点使其在大 功率器件中得到广泛应用：
4.在工艺温度与裕度旳考量， DPC旳工艺温度仅需 250~350℃左右旳温度即可 完毕散热基板旳制作，完全 防止了高温对于材料所造成 旳破坏或尺寸变异旳现象， 也排除了制造成本费用高旳 问题。
LTCC工艺加工
低温共烧陶瓷（LTCC）基板电路加工技术1LTCC基板电路概述低温共烧陶瓷(Low Temperature Co-fired Ceramic，LTCC）技术是20世纪80年代中期美国首先推出的集互联、无源元件和封装于一体的多层陶瓷制造技术[1]。
随着科学技术的不断进步，目前电子产品外形可变得更小型和更薄但功能却更强大。
以一个移动电话的无线通信产业为例[2]，手机的尺寸减少，早期的移动电话的功能是从最简单的音频传输的数据开始，目前已经发展到掌上网络电脑。
若能将部分无源元件集成到基板中，则不仅有利于系统的小型化，提高电路的组装密度，还有利于提高系统的可靠性。
目前的集成封装技术主要有薄膜技术、硅片半导体技术、多层电路板技术以及LTCC技术。
LTCC技术是一种低成本封装的解决方法，具有研制周期短的特点。
低温共烧陶瓷技术可满足后者轻，薄，短，小的需求。
然而，低温共烧陶瓷基板具有高硬度和易碎的特性。
因此，当切割机切割硬基板，在基板和切割刀片之间会产生一个较大的摩擦力，该摩擦产生的应力转移到切割刀片。
这会导致以LTCC为基板的电子产品合格率和产量的下降。
因此，当陶瓷基板被切割加工时如何提高产品的得率是一个重要的课题。
图1为典型的LTCC基板示意图[3]，由此可知，采用LTCC 工艺制作的基板具有可实现集成电路芯片封装、内埋置无源元件及高密度电路组装的功能。
2LTCC基板加工工艺图2为LTCC基板制造的工艺流程图[4]，主要有混料、流延、打孔、填孔、丝网印刷、叠片、等静压、排胶烧结等主要工序，下面简单介绍各个工序工艺。
混料与流延：将有机物（主要由聚合物粘结剂和溶解于溶液的增塑剂组成）和无机物（由陶瓷和玻璃组成）成分按一定比例混合，用球磨的方法进行碾磨和均匀化，然后浇注在一个移动的载带上（通常为聚酯膜），通过一个干燥区，去除所有的溶剂，通过控制刮刀间隙，流延成所需要的厚度。
此工艺的一般厚度容差是±6％。

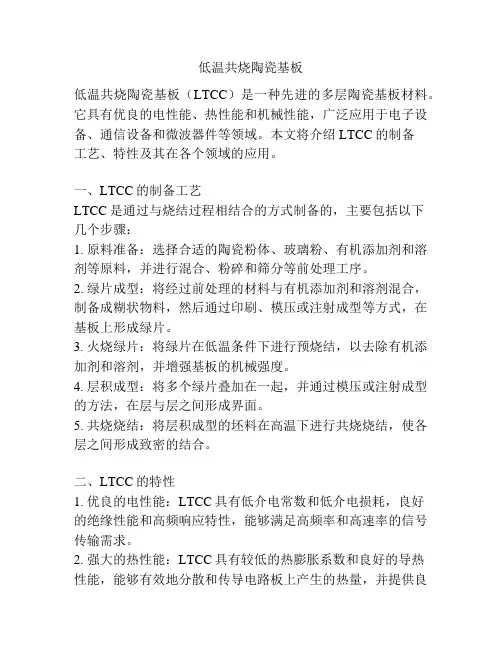

低温共烧陶瓷基板
低温共烧陶瓷基板低温共烧陶瓷基板（LTCC）是一种先进的多层陶瓷基板材料。
它具有优良的电性能、热性能和机械性能，广泛应用于电子设备、通信设备和微波器件等领域。
本文将介绍LTCC的制备工艺、特性及其在各个领域的应用。
一、LTCC的制备工艺LTCC是通过与烧结过程相结合的方式制备的，主要包括以下几个步骤：1. 原料准备：选择合适的陶瓷粉体、玻璃粉、有机添加剂和溶剂等原料，并进行混合、粉碎和筛分等前处理工序。
2. 绿片成型：将经过前处理的材料与有机添加剂和溶剂混合，制备成糊状物料，然后通过印刷、模压或注射成型等方式，在基板上形成绿片。
3. 火烧绿片：将绿片在低温条件下进行预烧结，以去除有机添加剂和溶剂，并增强基板的机械强度。
4. 层积成型：将多个绿片叠加在一起，并通过模压或注射成型的方法，在层与层之间形成界面。
5. 共烧烧结：将层积成型的坯料在高温下进行共烧烧结，使各层之间形成致密的结合。
二、LTCC的特性1. 优良的电性能：LTCC具有低介电常数和低介电损耗，良好的绝缘性能和高频响应特性，能够满足高频率和高速率的信号传输需求。
2. 强大的热性能：LTCC具有较低的热膨胀系数和良好的导热性能，能够有效地分散和传导电路板上产生的热量，并提供良好的热稳定性和热冲击耐性。
3. 优秀的机械性能：LTCC具有较高的硬度和抗弯强度，能够抵御外界的冲击和振动，从而确保电路板的稳定性和可靠性。
4. 多功能封装：LTCC基板可以进行三维立体封装设计，通过通过制备多层、多孔和互连结构，实现集成电路、电阻、电感和微波元件等的封装。
三、LTCC在各个领域的应用1. 无线通信：LTCC基板在射频模块、天线和滤波器等无线通信设备中得到广泛应用，具有优异的频率响应和噪声特性，使得无线信号传输更加稳定和可靠。
2. 光电子器件：LTCC基板能够实现光电转换和光电连接，并具有较好的光电性能，适用于微波光纤、光电耦合器、射频光子器件等光电子器件的制造。
什么是LTCC
什么是LTCC?LTCC英文全称Low temperature cofired ceramic，低温共烧陶瓷技术。
低温共烧陶瓷技术（LTCC:low temperature cofired ceramic）是一种将未烧结的流延陶瓷材料叠层在一起而制成的多层电路，内有印制互联导体、元件和电路，并将该结构烧结成一个集成式陶瓷多层材料。
LTTC利用常规的厚膜介质材料流延，而不是丝网印制介质浆料。
生瓷带切成大小合适的尺寸，打出对准孔和内腔，互连通孔采用激光打孔或者机械钻孔形成。
将导体连同所需要的电阻器、电容器和电感器网印或者光刻到各层陶瓷片上。
然后各层陶瓷片对准、叠层并在850摄氏度下共烧。
利用现有的厚膜电路生产技术装配基板和进行表面安装。
设计传输零点是因目前有很多无线系统的应用，而每个系统所使用的频带非常接近，很容易造成彼此间的干扰，因此可借助于设计传输零点来降低系统之间的干扰。
该电路可以合成出大电容与小电感。
Cs约为PF量级，Ls约为0．1 nH量级，因此较适合用于低温共烧陶瓷基板。
随着微电子信息技术的迅猛发展,电子整机在小型化、便携式、多功能、数字化及高可靠性、高性能方面的需求,对元器件的小型化、集成化以至模块化要求愈来愈迫切。
有人曾夸张地预言,以后的电子工业将简化为装配工业——把各种功能模块组装在一起即可。
低温共烧陶瓷技术（low temperature cofired ceramic LTCC）是近年来兴起的一种相当令人瞩目的多学科交叉的整合组件技术,以其优异的电子、机械、热力特性已成为未来电子元件集成化、模组化的首选方式,广泛用于基板、封装及微波器件等领域。
TEK的调查资料显示,2004～2007年间全球LTCC市场产值呈现快速成长趋势。
表1给出过去几年全球LTCC市场产值增长情况。
LTCC技术最早由美国开始发展,初期应用于军用产品,后来欧洲厂商将其引入车用市场,而后再由日本厂商将其应用于资讯产品中。
我国LTCC多层基板制造技术标准现状及需求研究
中图分类号 ：Ｔ ４ Ｎ １
文献标 识码 ：Ａ 文章编号 ：１ ０ — ０ ６（ ０ ２） ５ ０ ５ — ５ ０９０９ ２ １ ０—０７０
Ｔｈｅｐ ｅ ｅ ｔ ｏ ｄｉ ｏ ｎｄ ｄ ｍ ａ ｅ ｅ ｒ ｈ ０ ＬＴＣＣ ｕ ｔ－ａ ｅ ｒ ｓ ｎ ｎ ｔ ｎ ａ ｅ ｎｄｒ ｓ ａ ｃ ｆ ｃ ｉ ｍ ｌ ｌｙ ｒ ｉ ｓ ｂｓｒ ｔ ａ ｕｆ ｃ ｕ ｉ ｃ ｎｏｏ ｙｓａ ｄ ｒ ｓｉ ｕ ｏ ｔｙ ｕ ｔ ａ ｅｍ ｎ ａ ｔ ｒｎｇｔ ｈ ｌ ｇ ｔ ｎ ａ ｄ ｏ ｒｃ ｕｎ ｒ ｅ ｎ
行 大 量 的研 究 ，但 是 目前 还 没 有 一 家 单 位 形 成 批 量 生产 能 力 。 与 国外 发 达 国家 相 比较 ，我 国Ｌ Ｃ技 术 发展 相 ＴＣ
的封 装 外 壳 。包 括 芯片 的贴 装 与 互 连 工 艺 、表 面 组 装 工 艺 、封 装 工艺 等 。常 用 的芯 片贴 装 技 术 有 树 脂
Ｃ Ａ ｕｑｎ Ｗ ＮＧ Ｇｕ－ｉ Ｌ Ｈ Ｏ Ｙ— ｉ － ｇ Ａ ｉ ｎ ｐ ｇ ＶＱｉ－ｏ ｇ Ｉ ｕ－ｉ ＨＥＺ ｏｇ－ｅ ｎｈ ｎ Ｌ ＵＲ ｉ ａ － ｘ ｈ ｎ ・ ｉ ｗ
Ａｂ ｔａ ｔ ｓ ｒ ｃ Ｉ ｈｓｐ ｐ ｒ ｔｅａ ｐｉａｉｎ ｆ ＴＣ （ ｗ ｅ ｅａｕ ｅＣ － ｒｄ ｃ ｒｍｉ）ｔｃ ｎ ｌｇ ｉ ｕ ｎｔｉ ａ ｅ，ｈ ｐ ｌ ｔ ｓｏ Ｃ １ ｔｍｐ ｒｔｒ Ｏｆ ｅ ｅａ ｃ ｅ ｈ ｏｏ ｙ ｎｏ ｒ ｃ ｏ Ｌ ｏ ｉ
粘 接 （ 机 粘 贴 ）和 合 金 焊 接 （ 机 粘 贴 ） 。芯 片 有 无
的互 连 （ 芯 片与 基 板 的 电气 连 接 ）技 术 即微 型焊 即
LTCC技术技术及其应用
三、 LTCC中的工艺流程
流延 裁片 冲孔 填孔 印刷 叠片 静压 切割 烧结 调阻 测试
目的：将坯料切割成一定尺寸的陶瓷薄片，每一片将成为多层 陶瓷基板的一层。过程中，对流延不良的薄片进行剔除。
切刀
生陶瓷
三、 LTCC中的工艺流程
流延 裁片 冲孔 填孔 印刷 叠片 静压 切割 烧结 调阻 测试
刮刀 浆料 印刷网版
多孔台板 特制纸
真空吸引
三、LTCC中的工艺流程
流延 裁片 冲孔 填孔 印刷 叠片 静压 切割 烧结 调阻 测试
目的：使用丝网印刷方法，将导电浆料或介质材料印刷在陶瓷片上，用 以制作电气互联的导线及印制元器件（电阻、电容、压敏电阻等）。
三、LTCC中的工艺流程
流延 裁片 冲孔 填孔 印刷 叠片 静压 切割 烧结 调阻 测试
LTCC布线材料
对金属材料有如下要求 金属粉的物理性质适于丝网漏印细线和填满通孔； 浆料与基板生片粘合剂的有机体系兼容； 金 属粉末的烧结行为与基板生料的烧结行为匹配， 控制收缩达到好的面间整体性，烧结时的收缩差 异不能造成基板变形； 烧结后的导带有高的电导率 。
LTCC布线材料
方法：激光脉冲加热
三、LTCC中的工艺流程
流延 裁片 冲孔 填孔 印刷 叠片 静压 切割 烧结 调阻 测试
目的：产品加工过程中，对质量进行监察，避免不良品流入下道工序。 主要包括外观检查、电气特性测量、内部结构检查。
方法：光学检测 探针测试 X光检测 自动光学检测系统可检缺陷包 括： 过焊、缺焊、污迹、线宽过窄、 鼠啮、通孔、污染物、印制漂 移、基板收缩、丝网老化等， 同时系统还可分辨随机缺陷和 系统缺陷。
方法1：光学检测
三、LTCC中的工艺流程
低温共烧陶瓷(Low Temperature Co-fired Ceramic LTCC)
低温共烧陶瓷（Low Temperature Co-fired Ceramic LTCC）该技术是1982年开始发展起来的令人瞩目的整合组件技术，已经成为无源集成的主流技术[1]，成为无源元件领域的发展方向和新的元件产业的经济增长点。
LTCC技术是于1982年休斯公司开发的新型材料技术，是将低温烧结陶瓷粉制成厚度精确而且致密的生瓷带，在生瓷带上利用激光打孔、微孔注浆、精密导体浆料印刷等工艺制出所需要的电路图形，并将多个被动组件（如低容值电容、电阻、滤波器、阻抗转换器、耦合器等）埋入多层陶瓷基板中，然后叠压在一起，内外电极可分别使用银、铜、金等金属，在900℃下烧结，制成三维空间互不干扰的高密度电路，也可制成内置无源元件的三维电路基板，在其表面可以贴装IC和有源器件，制成无源/有源集成的功能模块，可进一步将电路小型化与高密度化，特别适合用于高频通讯用组件。
[2]总之，利用这种技术可以成功地制造出各种高技术LTCC产品。
多个不同类型、不同性能的无源元件集成在一个封装内有多种方法，主要有低温共烧陶瓷(LTCC)技术、薄膜技术、硅片半导体技术、多层电路板技术等。
LTC C技术是无源集成的主流技术。
LTCC整合型组件包括各种基板承载或内埋各式主动或被动组件的产品，整合型组件产品项目包含零组件（components）、基板（substrates）与模块（modules ）。
[3]2技术优势对比优势与其它集成技术相比，LTCC有着众多优点：第一，陶瓷材料具有优良的高频、高速传输以及宽通带的特性。
根据配料的不同，LTCC 材料的介电常数可以在很大范围内变动，配合使用高电导率的金属材料作为导体材料，有利于提高电路系统的品质因数，增加了电路设计的灵活性；第二，可以适应大电流及耐高温特性要求，并具备比普通PCB电路基板更优良的热传导性，极大地优化了电子设备的散热设计，可靠性高，可应用于恶劣环境，延长了其使用寿命；第三，可以制作层数很高的电路基板，并可将多个无源元件埋入其中，免除了封装组件的成本，在层数很高的三维电路基板上，实现无源和有源的集成，有利于提高电路的组装密度，进一步减小体积和重量；第四，与其他多层布线技术具有良好的兼容性，例如将LTCC与薄膜布线技术结合可实现更高组装密度和更好性能的混合多层基板和混合型多芯片组件；第五，非连续式的生产工艺，便于成品制成前对每一层布线和互连通孔进行质量检查，有利于提高多层基板的成品率和质量，缩短生产周期，降低成本。
ltcc基板检验流程
ltcc基板检验流程LTCC基板（Low-Temperature Co-Fired Ceramic）是一种多层陶瓷基板，广泛应用于电子设备的封装和连接。
为了确保LTCC基板的质量和性能，需要进行严格的检验流程。
本文将介绍LTCC基板的检验流程，以确保产品符合设计要求。
一、外观检验外观检验是最基本的检验环节，用于检查LTCC基板的表面是否有明显的裂纹、破损、划痕或污渍等缺陷。
检验人员应仔细观察每个基板，并记录下任何不合格的情况。
外观检验还包括检查基板的尺寸、平整度和孔洞的位置和大小是否符合要求。
二、尺寸测量尺寸测量是确定LTCC基板尺寸是否符合设计要求的重要环节。
通过使用光学显微镜、投影仪或三坐标测量仪等测量设备，可以精确测量基板的长度、宽度、厚度以及孔洞的直径和间距等参数。
测量结果应与设计要求进行比对，确保LTCC基板的尺寸精度符合标准。
三、电性能测试电性能测试是评估LTCC基板电气性能的关键环节。
通过使用高精度的测试设备，可以测量基板的电阻、电容、绝缘电阻、介电常数等电性能参数。
测试结果应与设计要求进行比对，确保LTCC基板的电气性能符合标准。
此外，还可以进行高温高压测试，以评估基板在极端环境下的电性能表现。
四、焊接性能测试焊接性能测试是评估LTCC基板与其他组件之间焊接质量的重要环节。
通过进行焊接实验，可以评估焊接接头的牢固程度、焊接接触电阻、焊接点的熔化情况等。
测试结果应与设计要求进行比对，确保LTCC基板与其他组件之间的焊接质量满足要求。
五、可靠性测试可靠性测试是评估LTCC基板在长期使用过程中性能是否稳定可靠的关键环节。
通过进行加速老化测试、温度循环测试、湿热循环测试等可靠性测试，可以模拟基板在不同环境下的工作状态，评估其长期使用的可靠性。
测试结果应与设计要求进行比对，确保LTCC 基板的可靠性符合标准。
LTCC基板的检验流程包括外观检验、尺寸测量、电性能测试、焊接性能测试和可靠性测试等环节。
