陶瓷基板的现状与发展分析
. . . .
.. 专业. . . 瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。本文简要介绍了目前瓷基板的现状与以后的发展。
瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。本文简要介绍了目前瓷基板的现状与以后的发展。
1、 塑料和瓷材料的比较
塑料尤其是环氧树脂由于比较好的经济性，至目前为止依然占据整个电子市场的统治地位，但是许多特殊领域比如高温、线膨胀系数不匹配、气密性、稳定性、机械性能等方面显然不适合，即使在环氧树脂中添加大量的有机溴化物也无济于事。
相对于塑料材料，瓷材料也在电子工业扮演者重要的角色，其电阻高，高频特性突出，且具有热导率高、化学稳定性佳、热稳定性和熔点高等优点。在电子线路的设计和制造非常需要这些的性能，因此瓷被广泛用于不同厚膜、薄膜或和电路的基板材料，还可以用作绝缘体，在热性能要求苛刻的电路中做导热通路以及用来制造各种电子元件。
2、 各种瓷材料的比较
2.1 Al2O3
到目前为止，氧化铝基板是电子工业中最常用的基板材料，因为在机械、热、电性能上相对于大多数其他氧化物瓷，强度及化学稳定性高，且原料来源丰富，适用于各种各样的技术制造以及不同的形状。
2.2 BeO
具有比金属铝还高的热导率，应用于需要高热导的场合，但温度超过300℃后迅速降低，
最重要的是由于其毒性限制了自身的发展。
2.3 AlN
AlN有两个非常重要的性能值得注意：一个是高的热导率，一个是与Si相匹配的膨胀系数。缺点是即使在表面有非常薄的氧化层也会对热导率产生影响，只有对材料和工艺进行严格控制才能制造出一致性较好的AlN基板。目前大规模的AlN生产技术国还是不成熟，相对于Al2O3，AlN价格相对偏高许多，这个也是制约其发展的瓶颈。综合以上原因，可以知道，氧化铝瓷由于比较优越的综合性能，在目前微电子、功率电子、混合微电子、功率模块等领域还是处于主导地位而被大量运用。
3、 瓷基板的制造
制造高纯度的瓷基板是很困难的，大部分瓷熔点和硬度都很高，这一点限制了瓷机械加工的可能性，因此瓷基板中常常掺杂熔点较低的玻璃用于助熔或者粘接，使最终产品易于机. . . .
.. 专业. . . 械加工。Al2O3、BeO、AlN基板制备过程很相似，将基体材料研磨成粉直径在几微米左右，与不同的玻璃助熔剂和粘接剂（包括粉体的MgO、CaO）混合，此外还向混合物中加入一些有机粘接剂和不同的增塑剂再球磨防止团聚使成分均匀，成型生瓷片，最后高温烧结。目前瓷成型主要有如下几种方法：
●辊轴轧制 将浆料喷涂到一个平坦的表面，部分干燥以形成黏度像油灰状的薄片，再将薄片送入一对大的平行辊轴中轧碾得到厚度均匀的生瓷片。
●流延 浆料通过锋利的刀刃涂复在一个移动的带上形成薄片。与其他工艺相比这是一种低压的工艺。
●粉末压制 粉末在硬模具腔并施加很大的压力（约138MPa）下烧结，尽管压力不均匀可能产生过度翘曲但这一工艺生产的烧结件非常致密，容差较小。
●等静压粉末压制 这种工艺使用使用周围为水或者为甘油的模及使用高达69MPa的压力这种压力更为均匀所制成的部件翘曲更小。
●挤压 浆料通过模具挤出这种工艺使用的浆料黏度较低，难以获得较小容差，但是这种工艺非常经济，并且可以得到比其他方法更薄的部件。
4 、基板种类及其特性比较
现阶段较普遍的瓷散热基板种类共有HTCC、LTCC、DBC、DPC四种，其中HTCC属于较早期发展的技术，但由于烧结温度较高使其电极材料的选择受限，且制作成本相对昂贵，这些因素促使LTCC的发展，LTCC虽然将共烧温度降至约850℃，但缺点是尺寸精确度、产品强度等不易控制。而DBC与DPC则为国近几年才开发成熟，且能量产化的专业技术，DBC是利用高温加热将Al2O3与Cu板结合，其技术瓶颈在于不易解决Al2O3与Cu板间微气孔产生之问题，这使得该产品的量产能量与良率受到较大的挑战，而DPC技术则是利用直接镀铜技术，将Cu沉积于Al2O3基板之上，其工艺结合材料与薄膜工艺技术，其产品为近年最普遍使用的瓷散热基板。然而其材料控制与工艺技术整合能力要求较高，这使得跨入DPC产业并能稳定生产的技术门槛相对较高。
4.1 LTCC （Low-Temperature Co-fired Ceramic）
LTCC 又称为低温共烧多层瓷基板，此技术须先将无机的氧化铝粉与约30%~50%的玻璃材料加上有机黏结剂，使其混合均匀成为泥状的浆料，接着利用刮刀把浆料刮成片状，再经由一道干燥过程将片状浆料形成一片片薄薄的生胚，然后依各层的设计钻导通孔，作为各层讯号的传递，LTCC部线路则运用网版印刷技术，分别于生胚上做填孔及印制线路，外电极则可分别使用银、铜、金等金属，最后将各层做叠层动作，放置于850~900℃的烧结炉中烧结成型，即可完成。详细制造过程LTCC生产流程图4.1 . . . .
.. 专业. . .
图4.1LTCC生产流程图
4.2 HTCC （High-Temperature Co-fired Ceramic）
HTCC又称为高温共烧多层瓷，生产制造过程与LTCC极为相似，主要的差异点在于HTCC的瓷粉末并无加入玻璃材质，因此，HTCC的必须再高温1300~1600℃环境下干燥硬化成生胚，接着同样钻上导通孔，以网版印刷技术填孔与印制线路，因其共烧温度较高，使得金属导体材料的选择受限，其主要的材料为熔点较高但导电性却较差的钨、钼、锰…等金属，最后再叠层烧结成型。
4.3 DBC （Direct Bonded Copper） ‖
直接敷铜技术是利用铜的含氧共晶液直接将铜敷接在瓷上，其基本原理就是敷接过程前或过程中在铜与瓷之间引入适量的氧元素，在1065℃~1083℃围，铜与氧形成Cu-O共晶液， DBC技术利用该共晶液一方面与瓷基板发生化学反应生成 CuAlO2或CuAl2O4相，另一方面浸润铜箔实现瓷基板与铜板的结合。瓷基板直接敷铜板的制造流程图如下图4.2。
. . . .
.. 专业. . . （a） Al2O3瓷基板敷铜板工艺 （b） AlN瓷基板敷铜板工艺
图4.2 直接敷铜瓷基板工艺示意图
直接敷铜瓷基板由于同时具备铜的优良导电、导热性能和瓷的机械强度高、低介电损耗的优点，所以得到广泛的应用。在过去的几十年里，敷铜基板在功率电子封装方面做出了很大的贡献，这主要归因于直接敷铜基板具有如下性能特点：
● 热性能好；
● 电容性能；
● 高的绝缘性能；
● Si相匹配的热膨胀系数；
● 电性能优越，载流能力强。
直接敷铜瓷基板最初的研究就是为了解决大电流和散热而开发出来的，后来又应用到AlN瓷的金属化。除上述特点外还具有如下特点使其在大功率器件中得到广泛应用：
● 机械应力强，形状稳定；高强度、高导热率、高绝缘性；结合力强，防腐蚀；
● 极好的热循环性能，循环次数达5万次，可靠性高；
● 与PCB板（或IMS基片）一样可刻蚀出各种图形的结构；无污染、无公害；
● 使用温度宽-55℃～850℃；热膨胀系数接近硅，简化功率模块的生产工艺。
由于直接敷铜瓷基板的特性，就使其具有PCB基板不可替代特点。DBC的热膨胀系数接近硅芯片，可节省过渡层Mo片，省工、节材、降低成本，由于直接敷铜瓷基板没有添加任何钎焊成分，这样就减少焊层，降低热阻，减少孔洞，提高成品率，并且在相同载流量下 0.3mm厚的铜箔线宽仅为普通印刷电路板的10%；其优良的导热性，使芯片的封装非常紧凑，从而使功率密度大大提高，改善系统和装置的可靠性。
为了提高基板的导热性能，一般是减少基板的厚度，超薄型（0.25mm）DBC板可替代BeO，直接敷接铜的厚度可以达到0.65mm，这样直接敷铜瓷基板就能承载较大的电流且温度升高不明显，100A电流连续通过1mm宽0.3mm厚铜体，温升约17℃；100A电流连续通过2mm宽0.3mm厚铜体，温升仅5℃左右。与钎焊和Mo-Mn法相比，DBC具有很低的热阻特性，以10×10mmDBC板的热阻为例：
0.63mm厚度瓷基片DBC的热阻为0.31K/W，0.38mm厚度瓷基片DBC的热阻为0.19K/W，0.25mm厚度瓷基片DBC的热阻为0.14K/W。
氧化铝瓷的电阻最高，其绝缘耐压也高，这样就保障人身安全和设备防护能力；除此之. . . .
.. 专业. . . 外DBC基板可以实现新的封装和组装方法，使产品高度集成，体积缩小。
4.3.1 直接敷铜瓷基板发展趋势
在大功率、高密度封装中，电子元件及芯片等在运行过程中产生的热量主要通过瓷基板散发到环境中，所以瓷基板在散热过程中担当了重要的角色。Al2O3瓷导热率相对较低，在大功率、高密度封装器件运行时须强制散热才可满足要求。BeO瓷导热性能最好，但因环保问题，基本上被淘汰。SiC瓷金属化后键合不稳定，作为绝缘基板用时，会引起热导率和介电常数的改变。AlN瓷具有高的导热性能，适用于大功率半导体基片，在散热过程中自然冷却即可达到目的，同时还具有很好的机械强度、优良的电气性能。虽然目前国制造技术还需改进，价格也比较昂贵，但其年产增率比Al2O3瓷高4倍以上，以后可以取代BeO和一些非氧化物瓷。所以采用AlN瓷做绝缘导热基板已是大势所趋，只不过是存在时间与性价比的问题。
倒装芯片基板技术
FC技术发明并发展的过程中，陶瓷基板一直在其中扮演着重要角色。但是，陶
瓷基板成本较高。为了降低成本，近年来人们致力于提高传统低成本层压有机
封装基板的性能，使用的方法包括研发多层层压基板、消除基板核心等。在FC
的三维封装发展中，还应用到硅基板。
1、陶瓷基板
陶瓷基板是指将Cu箔在高温下直接键合到陶瓷基片表面上的特殊工艺板，可像
印制电路板（Printed Circuit Board，PCB）板一样能刻蚀出各种图形，而且
所制成的超薄复合基板具有良好的电绝缘性能、高导热特性和高附着强度。
因此，陶瓷基板已成为大功率电子电路结构技术和互连技术的基础材料。Al2O3
是最常用的陶瓷基板材料，具有优良的机械、热、电性能和化学稳定性，而且
原料来源丰富，适用于各种各样的制造技术及不同的形状。
随着元器件尺寸的减小、产品精度要求的提高，直接镀铜陶瓷基板（Direct
Plated Ceramic，DPC）成为陶瓷基板发展的一个主要方向。
DPC技术采用薄膜工艺，利用真空溅射、光刻等工艺在陶瓷基底上制作线路，
使基板线路更加精确。DPC 制备工艺温度较低，一定程度上避免了高温对于材
料所造成的破坏或尺寸变异等现象，也减小了基板的制备成本。
一般在金属线路深宽比为 1:1 的前提下，DPC金属线路的线径宽度能够达到
10μm ~50μm。图6展示了几种DPC陶瓷基板。
2、有机基板
（1）表面层合电路
在IBM公司发明SLC技术之前，FC工艺带来的互连密度只有多层陶瓷基板才能
提供。SLC基板不仅可以满足FC工艺的要求，而且成本比陶瓷基板便宜的多，
还可以通过对Cu导体和低介电常数绝缘材料的使用来获得更好的电气性能。
SLC是当今非常流行的低成本有机封装基板的基础技术，如图7所示，基板上
的叠层（Build-up Layer）通过微孔垂直连接以支持FC互连。
SLC技术有芯板和表面层合电路两个主要部分，芯板由普通环氧树脂玻璃板制
陶瓷电路板与陶瓷基板以及普通电路板的区别
陶瓷电路板与陶瓷基板以及普通电路板的
区别
陶瓷基板和陶瓷电路板都是散热很好，陶瓷电路板和普通电路板都是需要做线路
的，而陶瓷基板一般作为陶瓷电路板的基材。今天小编讲述一下陶瓷电路板与陶瓷基板
以及普通电路板区别有哪些？
陶瓷基板和陶瓷电路板的区别
陶瓷基板和陶瓷电路板在应用方面都能有很好的导热率，特别是陶瓷基板中的氮化
铝基板，导热一般是氧化铝陶瓷基板的3~7倍。
区别是陶瓷基板是制作陶瓷电路板的绝缘材料，制作的陶瓷电路板一般需做线路，
打孔，需要做表面处理等。被应用到制冷片、通讯、传感器、大功率模组等。陶瓷基板
一般用于散热底座，比如陶瓷支架。则不需要做线路，有的需要做槽等。
陶瓷电路板和普通电路板的区别有哪些？
陶瓷电路板和普通电路板都是印制电路板，需要在上面印刷电路，或者元器件以实
现更多功能。
区别一；是传统线路板FR-4和CEM-3在TC(导热系数）上的劣势已经成为
制约电子技术发展的一个瓶颈。随着电子技术在各应用领域的逐步加深，线路板高度集成化成为必然趋势，高度的集成化封装模块要求良好的散热承载系统。因此普通电
路板在散热方面不能很好的适应现在的需求，因而很多产品应用陶瓷电路板替代之前的
普通FR4电路板。另外陶瓷电路板一般用于散热需求的领域产品，制作工艺相对技术要求更高，费用
比普通电路板价格贵3~10倍。
以上是小编讲述的陶瓷电路板和陶瓷基板以及普通电路板的区别，相信您对陶瓷电
路板的认识更加深入了。更多陶瓷电路板的需求可以咨询金瑞欣特种电路，金瑞欣是陶
瓷电路板厂家，主营氮化铝陶瓷基板和氧化铝陶瓷基板的加工制作，十年磨一剑，品质
保障，欢迎咨询。
陶瓷大板岩板的现状与发展思路
陶瓷大板/岩板的现状与发展思路
作者：廖惠仪
来源：《佛山陶瓷》2020年第05期
摘 要：本文简介了陶瓷大板/岩板的发展概况与现状;探讨了陶瓷大板/岩板名称的由来与中国取名文化;简述了陶瓷砖/板相关标准现状并提出建议;分析了瓷质砖/板的化学组成、显微结构与力学性能的关系，指出瓷质砖/板属于同一材料范畴;对当前一些热点话题表达了个人看法并提出了“设计前移绿色发展”的新思路。
关键词：陶瓷大板/岩板;取名文化;标准;性能;发展思路
1 陶瓷大板/岩板的发展概况与现状
2004年2月意大利Lamina公司下线史上第一块陶瓷大板（意大利语La lastra ceramic .piu
grande e leggera mai vista prima-英文The largest and thinnest ceramic slab ever seen）——未曾见过的最大最薄的陶瓷板。产品尺寸3000×1000×3（mm），采用16000吨无模压机成形、滚筒印刷彩饰、高速搅拌磨（后来改造拆除改为连续球磨机）制备泥浆。
广东蒙娜丽莎集团股份有限公司于2007年4月生产出中国第一片陶瓷薄板，产品尺寸900×1800×5.5（mm），宣告了具有中国自主技术的陶瓷大板实现规模化量产。
早期的陶瓷大板突出了大和薄，引导了全球性的陶瓷薄型化。减薄，为资源节约、绿色环保、节能减排指明了方向;首部陶瓷大板产品标准GB/T 23266-2009 《陶瓷板》，定义注明了陶瓷板厚度不大于6mm、面积不小于1.62m2，突显了求大限厚的导向意图。
随着陶瓷生产技术的突破性进步和大板的国内外市场开拓、应用创新、推广，陶瓷大板的花色品种、规格尺寸、厚度不断丰富多样化，尤其是厚板的发展，开拓了应用新领域，开辟了新的市场，促进了陶瓷大板/岩板近几年全球爆发上线。
2024年氧化铝陶瓷市场发展现状
2024年氧化铝陶瓷市场发展现状
引言
氧化铝陶瓷是一种具有优异性能和广泛应用领域的陶瓷材料。本文将对氧化铝陶瓷市场的发展现状进行综合分析。
氧化铝陶瓷概述
氧化铝陶瓷是一种以氧化铝为主要成分的陶瓷材料。它具有高熔点、高硬度、高抗腐蚀性和良好的绝缘性能等特点，因此在电子、航空航天、机械制造等领域得到广泛应用。
市场规模与增长趋势
氧化铝陶瓷市场规模庞大且不断增长。随着高科技产业的迅猛发展，对氧化铝陶瓷的需求不断增加。根据数据显示，氧化铝陶瓷市场在近几年保持着稳定增长的态势。
氧化铝陶瓷市场应用领域
氧化铝陶瓷在各个领域都有广泛应用。其中，电子行业是氧化铝陶瓷最主要的应用领域之一。氧化铝陶瓷在电子行业中被用于制造集成电路基板、封装材料和高温绝缘材料等。此外，氧化铝陶瓷还广泛应用于航空航天领域、机械制造领域和能源行业。 氧化铝陶瓷市场竞争格局
氧化铝陶瓷市场具有较高的竞争性。在市场上，存在着多家氧化铝陶瓷材料生产商和供应商。这些企业通过不断提升产品质量、拓展市场渠道来提高竞争力。
氧化铝陶瓷市场发展趋势
氧化铝陶瓷市场在未来有很大的发展潜力。随着科技的进步和技术的不断创新，氧化铝陶瓷的性能得到了进一步提升。预计未来氧化铝陶瓷市场将在电子、航空航天、机械制造等领域实现更广泛的应用。
结论
综上所述，2024年氧化铝陶瓷市场发展现状良好，市场规模庞大且不断增长。氧化铝陶瓷在各个领域有广泛的应用，尤其是在电子行业。市场竞争激烈，但未来市场有良好的发展潜力。
景德镇先进陶瓷企业发展现状介绍
2021·6期·总196期25
【现在篇】
经过50多年的积累发展，景德镇已经形成以昌南新区、浮梁县、高新区三大先进陶瓷产业集聚区，
以及中国日用及建筑陶瓷工程技术研究中心、陶瓷产业产学研技术创新战略联盟、邑山综合体、景德镇特
种工业陶瓷技术研究院等中心平台。拥有一批持续创新能力强、规模经营效益好、市场占有率高的小巨人
企业，产品包括氧化铝、氧化锆、氮化硼、蜂窝陶瓷、电绝缘陶瓷等结构陶瓷，压电、压敏、热敏、介质、
半导体、远红外等功能陶瓷，以及粉体原材料、装备制造等，形成了多品类齐头并进的发展格局。
通过加强科研平台建设，促进科技成果转化，创新赋能发展的动能越来越强劲，全市省级以上重点实
验室、工程技术研究中心达到22家，全市先进陶瓷企业100余家；战略性新兴产业、高新技术产业增加
值占规上工业比重分别达到28.1%、31.5%。
景德镇先进陶瓷在国防军工、抗疫复产等重大领域发挥了关键作用。其中，景华特陶公司生产的氧化
铝陶瓷被应用于“嫦娥三号”探月工程的专用部件，华迅特陶公司生产的碳化硼防弹陶瓷被应用于国防航
空领域，兴勤电子公司的压敏、热敏电阻器产品和日盛电子公司的压电陶瓷的产销量，在全国乃至于世界处于领先地位。
>>>>>>【未来篇】
陶瓷是景德镇的立市之本，发展先进陶瓷，已成为景德镇全市上下共同的执着追求。景德镇新一届市
委市政府将打造特色产业新高地、发展先进陶瓷作为产业发展的主攻方向，紧紧围绕陶瓷产业三年过千亿
的目标，大力实施工业倍增三年行动计划，举全市之力，完善政策、优化服务、搭建平台，不断延伸产业链、
融通供应链、搭建创新链、提升价值链、构筑生态链，推动先进陶瓷产业高端化、集中化、多元化高质量发展。
当前，在建设国家陶瓷文化传承创新试验区的新机遇和描绘新时代江西改革发展新画卷的热潮中，景
德镇陶瓷产业焕发出勃勃生机。前不久召开的市十二次党代会上，景德镇市委又提出“打造特色产业新高地”
等“五新”战略目标，景德镇陶瓷由此掀开了以发展先进陶瓷为主攻方向，助推全市陶瓷产业实现跨越发

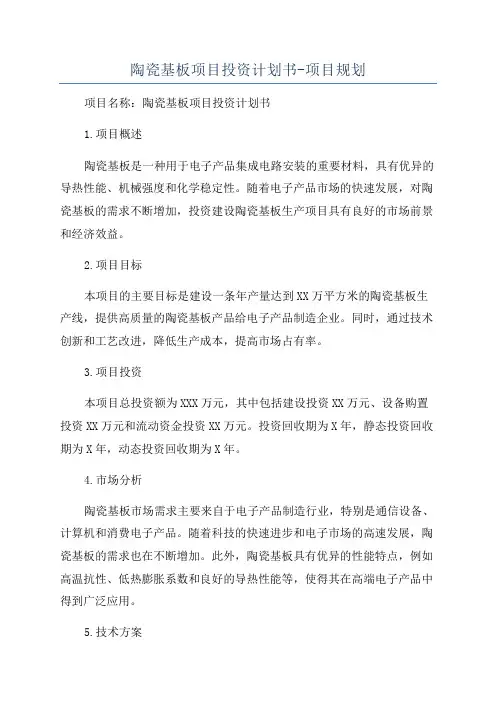

陶瓷基板项目投资计划书-项目规划
