陶瓷基板的现状与发展分析
陶瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。本文简要介绍了目前陶瓷基板的现状与以后的发展。
陶瓷基板材料以其优良的导热性和气密性，广泛应用于功率电子、电子封装、混合微电子与多芯片模块等领域。本文简要介绍了目前陶瓷基板的现状与以后的发展。
1、 塑料和陶瓷材料的比较 塑料尤其是环氧树脂由于比较好的经济性，至目前为止依然占据整个电子市场的统治地位，但是许多特殊领域比如高温、线膨胀系数不匹配、气密性、稳定性、机械性能等方面显然不适合，即使在环氧树脂中添加大量的有机溴化物也无济于事。
相对于塑料材料，陶瓷材料也在电子工业扮演者重要的角色，其电阻高，高频特性突出，且具有热导率高、化学稳定性佳、热稳定性和熔点高等优点。在电子线路的设计和制造非常需要这些的性能，因此陶瓷被广泛用于不同厚膜、薄膜或和电路的基板材料，还可以用作绝缘体，在热性能要求苛刻的电路中做导热通路以及用来制造各种电子元件。
2、 各种陶瓷材料的比较 2.1 Al2O3 到目前为止，氧化铝基板是电子工业中最常用的基板材料，因为在机械、热、电性能上相对于大多数其他氧化物陶瓷，强度及化学稳定性高，且原料来源丰富，适用于各种各样的技术制造以及不同的形状。
2.2 BeO 具有比金属铝还高的热导率，应用于需要高热导的场合，但温度超过300℃后迅速降低， 最重要的是由于其毒性限制了自身的发展。 2.3 AlN AlN有两个非常重要的性能值得注意：一个是高的热导率，一个是与Si相匹配的膨胀系数。缺点是即使在表面有非常薄的氧化层也会对热导率产生影响，只有对材料和工艺进行严格控制才能制造出一致性较好的AlN基板。目前大规模的AlN生产技术国内还是不成熟，相对于Al2O3，AlN价格相对偏高许多，这个也是制约其发展的瓶颈。综合以上原因，可以知道，氧化铝陶瓷由于比较优越的综合性能，在目前微电子、功率电子、混合微电子、功率模块等领域还是处于主导地位而被大量运用。
3、 陶瓷基板的制造 制造高纯度的陶瓷基板是很困难的，大部分陶瓷熔点和硬度都很高，这一点限制了陶瓷机械加工的可能性，因此陶瓷基板中常常掺杂熔点较低的玻璃用于助熔或者粘接，使最终产
品易于机械加工。Al2O3、BeO、AlN基板制备过程很相似，将基体材料研磨成粉直径在几
微米左右，与不同的玻璃助熔剂和粘接剂（包括粉体的MgO、CaO）混合，此外还向混合物中加入一些有机粘接剂和不同的增塑剂再球磨防止团聚使成分均匀，成型生瓷片，最后高温烧结。目前陶瓷成型主要有如下几种方法：
●辊轴轧制 将浆料喷涂到一个平坦的表面，部分干燥以形成黏度像油灰状的薄片，再将薄片送入一对大的平行辊轴中轧碾得到厚度均匀的生瓷片。
●流延 浆料通过锋利的刀刃涂复在一个移动的带上形成薄片。与其他工艺相比这是一种低压的工艺。
●粉末压制 粉末在硬模具腔内并施加很大的压力（约138MPa）下烧结，尽管压力不均匀可能产生过度翘曲但这一工艺生产的烧结件非常致密，容差较小。
●等静压粉末压制 这种工艺使用使用周围为水或者为甘油的模及使用高达69MPa的压力这种压力更为均匀所制成的部件翘曲更小。
●挤压 浆料通过模具挤出这种工艺使用的浆料黏度较低，难以获得较小容差，但是这种工艺非常经济，并且可以得到比其他方法更薄的部件。
4 、基板种类及其特性比较
现阶段较普遍的陶瓷散热基板种类共有HTCC、LTCC、DBC、DPC四种，其中HTCC属于较早期发展的技术，但由于烧结温度较高使其电极材料的选择受限，且制作成本相对昂贵，这些因素促使LTCC的发展，LTCC虽然将共烧温度降至约850℃，但缺点是尺寸精确
度、产品强度等不易控制。而DBC与DPC则为国内近几年才开发成熟，且能量产化的专业技术，DBC是利用高温加热将Al2O3与Cu板结合，其技术瓶颈在于不易解决Al2O3与Cu板间微气孔产生之问题，这使得该产品的量产能量与良率受到较大的挑战，而DPC技术则是利用直接镀铜技术，将Cu沉积于Al2O3基板之上，其工艺结合材料与薄膜工艺技术，其产品为近年最普遍使用的陶瓷散热基板。然而其材料控制与工艺技术整合能力要求较高，这使得跨入DPC产业并能稳定生产的技术门槛相对较高。
4.1 LTCC （Low-Temperature Co-fired Ceramic） LTCC 又称为低温共烧多层陶瓷基板，此技术须先将无机的氧化铝粉与约30%~50%的玻璃材料加上有机黏结剂，使其混合均匀成为泥状的浆料，接着利用刮刀把浆料刮成片状，再经由一道干燥过程将片状浆料形成一片片薄薄的生胚，然后依各层的设计钻导通孔，作为
各层讯号的传递，LTCC内部线路则运用网版印刷技术，分别于生胚上做填孔及印制线路，
内外电极则可分别使用银、铜、金等金属，最后将各层做叠层动作，放置于850~900℃的烧结炉中烧结成型，即可完成。详细制造过程LTCC生产流程图4.1
图4.1LTCC生产流程图 4.2 HTCC （High-Temperature Co-fired Ceramic） HTCC又称为高温共烧多层陶瓷，生产制造过程与LTCC极为相似，主要的差异点在于HTCC的陶瓷粉末并无加入玻璃材质，因此，HTCC的必须再高温1300~1600℃环境下干燥硬化成生胚，接着同样钻上导通孔，以网版印刷技术填孔与印制线路，因其共烧温度较高，使得金属导体材料的选择受限，其主要的材料为熔点较高但导电性却较差的钨、钼、锰…等金属，最后再叠层烧结成型。
4.3 DBC （Direct Bonded Copper） ‖ 直接敷铜技术是利用铜的含氧共晶液直接将铜敷接在陶瓷上，其基本原理就是敷接过程前或过程中在铜与陶瓷之间引入适量的氧元素，在1065℃~1083℃范围内，铜与氧形成
Cu-O共晶液， DBC技术利用该共晶液一方面与陶瓷基板发生化学反应生成 CuAlO2或CuAl2O4相，另一方面浸润铜箔实现陶瓷基板与铜板的结合。陶瓷基板直接敷铜板的制造流程图如下图4.2。
（a） Al2O3陶瓷基板敷铜板工艺 （b） AlN陶瓷基板敷铜板工艺 图4.2 直接敷铜陶瓷基板工艺示意图 直接敷铜陶瓷基板由于同时具备铜的优良导电、导热性能和陶瓷的机械强度高、低介电损耗的优点，所以得到广泛的应用。在过去的几十年里，敷铜基板在功率电子封装方面做出了很大的贡献，这主要归因于直接敷铜基板具有如下性能特点：
● 热性能好； ● 电容性能； ● 高的绝缘性能； ● Si相匹配的热膨胀系数； ● 电性能优越，载流能力强。 直接敷铜陶瓷基板最初的研究就是为了解决大电流和散热而开发出来的，后来又应用到AlN陶瓷的金属化。除上述特点外还具有如下特点使其在大功率器件中得到广泛应用：
● 机械应力强，形状稳定；高强度、高导热率、高绝缘性；结合力强，防腐蚀； ● 极好的热循环性能，循环次数达5万次，可靠性高； ● 与PCB板（或IMS基片）一样可刻蚀出各种图形的结构；无污染、无公害； ● 使用温度宽-55℃～850℃；热膨胀系数接近硅，简化功率模块的生产工艺。 由于直接敷铜陶瓷基板的特性，就使其具有PCB基板不可替代特点。DBC的热膨胀系数接近硅芯片，可节省过渡层Mo片，省工、节材、降低成本，由于直接敷铜陶瓷基板没有添加任何钎焊成分，这样就减少焊层，降低热阻，减少孔洞，提高成品率，并且在相同载流量下 0.3mm厚的铜箔线宽仅为普通印刷电路板的10%；其优良的导热性，使芯片的封装非常紧凑，从而使功率密度大大提高，改善系统和装置的可靠性。
为了提高基板的导热性能，一般是减少基板的厚度，超薄型（0.25mm）DBC板可替代BeO，直接敷接铜的厚度可以达到0.65mm，这样直接敷铜陶瓷基板就能承载较大的电流且温度升高不明显，100A电流连续通过1mm宽0.3mm厚铜体，温升约17℃；100A电流连续通过2mm宽0.3mm厚铜体，温升仅5℃左右。与钎焊和Mo-Mn法相比，DBC具有很低的热阻特性，以10×10mmDBC板的热阻为例：
0.63mm厚度陶瓷基片DBC的热阻为0.31K/W，0.38mm厚度陶瓷基片DBC的热阻为0.19K/W，0.25mm厚度陶瓷基片DBC的热阻为0.14K/W。 氧化铝陶瓷的电阻最高，其绝缘耐压也高，这样就保障人身安全和设备防护能力；除此之外DBC基板可以实现新的封装和组装方法，使产品高度集成，体积缩小。
4.3.1 直接敷铜陶瓷基板发展趋势 在大功率、高密度封装中，电子元件及芯片等在运行过程中产生的热量主要通过陶瓷基板散发到环境中，所以陶瓷基板在散热过程中担当了重要的角色。Al2O3陶瓷导热率相对较
低，在大功率、高密度封装器件运行时须强制散热才可满足要求。BeO陶瓷导热性能最好，但因环保问题，基本上被淘汰。SiC陶瓷金属化后键合不稳定，作为绝缘基板用时，会引起热导率和介电常数的改变。AlN陶瓷具有高的导热性能，适用于大功率半导体基片，在散热过程中自然冷却即可达到目的，同时还具有很好的机械强度、优良的电气性能。虽然目前国内制造技术还需改进，价格也比较昂贵，但其年产增率比Al2O3陶瓷高4倍以上，以后可以
取代BeO和一些非氧化物陶瓷。所以采用AlN陶瓷做绝缘导热基板已是大势所趋，只不过是存在时间与性价比的问题。
4.3.2直接敷铝（DAB）陶瓷基板与直接敷铜陶瓷基板（DBC）性能比较 直接敷铝基板作为一种绝缘载体应用于电子电路而取得长足进展，该技术借鑑了直接敷铜陶瓷基板技术。这类新型的直接敷Al基板在理论和实验上表现出好的特性。尽管它的特
性在很多方面相似于直接敷Cu基板。对于直接敷Cu基板，由于金属铜的膨胀系数室温时为17.0 ′10-6/°C，96氧化铝陶瓷基板的热膨胀系数室温时为6.0′10-6/°C，铜和氧化铝敷接的温度较高（大于1000℃），界面会形成比较硬的产物CuAlO2，所以敷接铜的氧化铝基板的内应力较大，抗热震动性能相对较差，在使用中常常因疲劳而损坏。‖
铝和铜相比，具有较低的熔点，低廉的价格和良好的塑性，纯铝的熔点只有660℃，纯铝的膨胀系数在室温时为23.0′ 10-6/℃，金属铝和氧化铝陶瓷基板的敷接是物理湿润，在界面上没有化学反应，而且纯铝所具有的优良的塑性能够有效缓解界面因热膨胀系数不同引

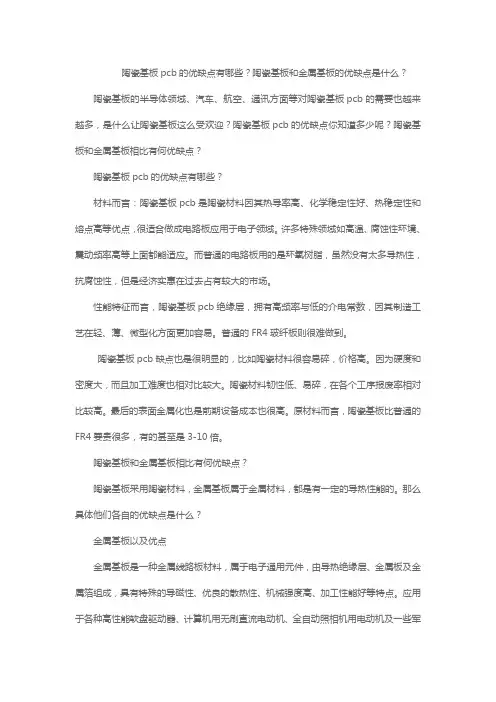

陶瓷基板pcb的优缺点有哪些？陶瓷基板和金属基板的优缺点是什么？
陶瓷基板pcb的优缺点有哪些？陶瓷基板和金属基板的优缺点是什么？陶瓷基板的半导体领域、汽车、航空、通讯方面等对陶瓷基板pcb的需要也越来越多，是什么让陶瓷基板这么受欢迎？陶瓷基板pcb的优缺点你知道多少呢？陶瓷基板和金属基板相比有何优缺点？陶瓷基板pcb的优缺点有哪些？材料而言：陶瓷基板pcb是陶瓷材料因其热导率高、化学稳定性好、热稳定性和熔点高等优点，很适合做成电路板应用于电子领域。
许多特殊领域如高温、腐蚀性环境、震动频率高等上面都能适应。
而普通的电路板用的是环氧树脂，虽然没有太多导热性，抗腐蚀性，但是经济实惠在过去占有较大的市场。
性能特征而言，陶瓷基板pcb绝缘层，拥有高频率与低的介电常数，因其制造工艺在轻、薄、微型化方面更加容易。
普通的FR4玻纤板则很难做到。
陶瓷基板pcb缺点也是很明显的，比如陶瓷材料很容易碎，价格高。
因为硬度和密度大，而且加工难度也相对比较大。
陶瓷材料韧性低、易碎，在各个工序报废率相对比较高。
最后的表面金属化也是前期设备成本也很高。
原材料而言，陶瓷基板比普通的FR4要贵很多，有的甚至是3-10倍。
陶瓷基板和金属基板相比有何优缺点？陶瓷基板采用陶瓷材料，金属基板属于金属材料，都是有一定的导热性能的。
那么具体他们各自的优缺点是什么？金属基板以及优点金属基板是一种金属线路板材料，属于电子通用元件，由导热绝缘层、金属板及金属箔组成，具有特殊的导磁性、优良的散热性、机械强度高、加工性能好等特点。
应用于各种高性能软盘驱动器、计算机用无刷直流电动机、全自动照相机用电动机及一些军用尖端科技产品中。
陶瓷基板比金属基板有更好的导热性能目前市面上较多是金属基板是铜基板，铝基板等，相对陶瓷基板而已，导热性能是铝基板和铜基板不能比的，陶瓷基板是铝基板散热性能的十倍以上。
当然铜基板和铝基板在一些小功率电源方面，不需要很多的散热要的产品方面，还是比较适合的，而且制作成本会比较低。
通过以上的分析和比较，相信您对陶瓷基板pcb的优缺点以及陶瓷基板和金属基板的优缺点有了更加清晰的认知了。
七个方面让你全面了解氧化铝陶瓷基板的优势和应用
六．氧化铝陶瓷基板烧结温度 一般氧化铝陶瓷基板或氧化铝陶瓷结构件通常需要在较高的烧结温度（≥1750 ℃） 下进行烧结。由于烧结温度极高，超过一般连续式电热隧道窑的极限使用温度 （1680 ℃），现有的连续式电热隧道窑不能满足烧结要求，必须采用间歇式氢气气氛 炉或传统热压烧结炉，而气氛炉或热压烧结的方法都对设备要求高，产量少，成本高。 过高的烧结温度，除能源成本消耗较高以外，窑炉和窑具损耗大。另外 99 氧化铝陶瓷 基板可以用 Y2O3、ZrO2、MgO 中的两种或三种混合组成助烧剂来降低 99 氧化铝陶 瓷的烧结温度，但该专利中并未提到可以使用 Li2O 作为 99 氧化铝陶瓷的烧结助剂。 七，氧化铝陶瓷基板的用途和应用领域 ◆ 大功率电力半导体模块； ◆半导体致冷器、电子加热器； ◆功率控制电路，功率混合电路。 ◆智能功率组件；高频开关电源，固态继电器。 ◆汽车电子，航天航空及军用电子组件。 ◆太阳能电池板组件；电讯专用交换机，接收系统；激光等工业电子。 ◆LED 功率照明 通过以上七个方面相信您对氧化铝陶瓷基板有一个更加深入的认知了，如果您想制 造氧化铝陶瓷基板可以找金瑞欣特种电路。金瑞欣是氧化铝陶瓷基板厂家，行业经验丰 富，目前在 LED ，半导体，汽车电子，大功率模组等领域合作经验丰富，欢迎咨询。
经中南大学粉末冶金研究所测定，其耐磨性相当于锰钢的 266 倍，高铬铸铁的 171.5 倍。根据我们十几年来的客户跟踪调查，在同等工况下，可至少延长设备使用寿命十倍 以上。
3. 重量轻 其密度为 3.5g/cm3，仅为钢铁的一半，可大大减轻设备负荷。 氧化铝陶瓷主要技术指标 氧化铝陶瓷含量 ≥92% 密度 ≥3.6 g/cm3 洛氏硬度 ≥80 HRA 抗压强度 ≥850 Mpa 断裂韧性 KΙC ≥4.8MPa·m1/2 抗弯强度 ≥290MPa 导热系数 30~ 50W/m.K 热膨胀系数： 7.2×10-6m/m.K 4，缺点 : 比较易碎：相对与氮化铝陶瓷基板来说，更容易碎 导热没有氮化铝更好：氮化铝陶瓷基板导热可以到 190~260W，氧化铝一般是 25W~50W 五，氧化铝陶瓷基板导热 氧化铝陶瓷基板有较好的传导性、机械强度和耐高温性。氧化铝陶瓷基板的导热率 差不多在 45 W/(m·K)左右。一般看到的就是这基板的覆铜对导热率也会有一定的影响， 陶瓷板覆铜工艺也分很多种，有高温熔合陶瓷基板（HTFC) 、低温共烧陶瓷基板
dpc陶瓷基板优缺点以及价格和生产厂家
陶瓷基板 dpc3535 dpc 陶瓷基板生产工艺 dpc 陶瓷基板采用的是 DPC 薄膜工艺，薄膜法是微电子制造中进行金属膜沉积的主 要方法，其中直接镀铜 (Direct plating copper)是最具代表性的。采用磁控溅射+电镀 工艺 精度高，设备成本高，工艺成本也是比较高的。 dpc 陶瓷基板价格是多少？dpc 陶瓷基板多少一平方？ dpc 陶瓷基板的价格看要用的板材，是否需要打孔，是否做线路，还设计到工程费 等其他费用，是打样还是批量价格等。如果是氧化铝陶瓷基板工艺一般难度，价格 3000 元~4000 元/平米；氮化铝陶瓷基板一般是 6000 元/平米。 dpc 陶瓷基板应用 dpc 陶瓷基板应用于 igbt igbt 模块对陶瓷基板的工艺要求比较高，工艺较为复杂，陶瓷基线路板精密度较高， 随着新能源汽车、高铁、风力发电和 5G 基站的快速发展，这些新产业所用的大功率 IGBT 对新一代高强度的氮化硅陶瓷基板需求巨大硅陶瓷基板；国内起步较晚，近几年大学研究机构和一些 企业都在加快研发并取得较大进展，其导热率大于等于 90Wm/k，抗弯强度大于等于 700mpa，断裂韧性大于等于 6.5mpa1/2；但是距离产业化还有一定距离。IGBT 陶瓷 基板一般采用氮化铝陶瓷基板 dpc 工艺。
dpc 陶瓷基板介电系数 DPC 陶瓷基板介电常数一般 8~10，介电常数,用于衡量绝缘体储存电能的性能.它是 两块金属板之间以绝缘材料为介质时的电容量与同样的两块板之间以空气为介质或真 空时的电容量之比。它与塑料作为电介质制品时，在电场作用下可储存电能大小、发热 量有关。介电常数介电常数代表了电介质的极化程度，也就是对电荷的束缚能力，介电 常数越大，对电荷的束缚能力越强。对于介电材料，介电常数越大,电容越大。
陶瓷行业的发展趋势与前景分析
陶瓷行业的发展趋势与前景分析陶瓷行业是一个具有悠久历史的传统行业，随着科技的进步和社会经济的发展，陶瓷行业也在不断地转型升级。
本文将从行业趋势、市场需求和前景等方面对陶瓷行业的发展进行分析，内容如下：一、行业趋势：1. 智能化趋势：随着人工智能、物联网和大数据技术的发展，智能化已成为各行各业的必然趋势。
陶瓷行业同样面临智能化转型的机遇和挑战。
智能陶瓷产品具有更高的智能集成度和智能互联性，能够满足不同消费者的个性化需求。
2. 环保节能趋势：随着环境问题的日益突出，绿色环保已成为各行各业的共识。
陶瓷制造过程中的能源消耗和废弃物排放对环境造成了一定的负荷。
因此，研发环保节能的陶瓷制造技术和产品成为行业重要的发展方向。
3. 个性化定制趋势：人们对生活品质的追求日趋个性化，需求从大众化向个性化、差异化转变。
陶瓷作为一种装饰材料，个性化定制尤其重要。
该趋势推动陶瓷行业朝着个性化定制、小批量生产的方向发展。
4. 创新设计趋势：陶瓷产品的设计创新是提升陶瓷行业竞争力的重要方面。
设计创新不仅包括产品外观设计，还包括陶瓷材料、工艺和生产工艺的创新。
随着陶瓷行业竞争的加剧，创新设计将成为企业之间竞争的核心。
二、市场需求：1. 建筑陶瓷需求：随着城市化进程的加速和人们生活水平的提高，建筑业对陶瓷产品的需求不断增长。
陶瓷砖、卫生洁具等建筑陶瓷产品的需求将持续增长。
2. 生活陶瓷需求：生活陶瓷产品是指餐具、茶具、装饰摆件等。
随着人们对生活品质的要求不断提高，生活陶瓷产品的需求呈现出多样化、个性化的特点。
3. 工业陶瓷需求：工业陶瓷广泛应用于电子、汽车、医疗等行业。
随着这些行业的发展，对高性能、高强度、高耐磨、高绝缘等特殊要求的陶瓷产品的需求将不断增加。
三、前景展望：1. 创新技术将推动陶瓷行业发展：陶瓷制造技术的创新将推动产品设计、材料性能和工艺等方面的提升，进一步满足不同市场需求。
2. 智能化转型将提升陶瓷产品附加值：智能陶瓷产品的出现将提升陶瓷产品的附加值，满足消费者个性化需求，为企业带来更多利润。

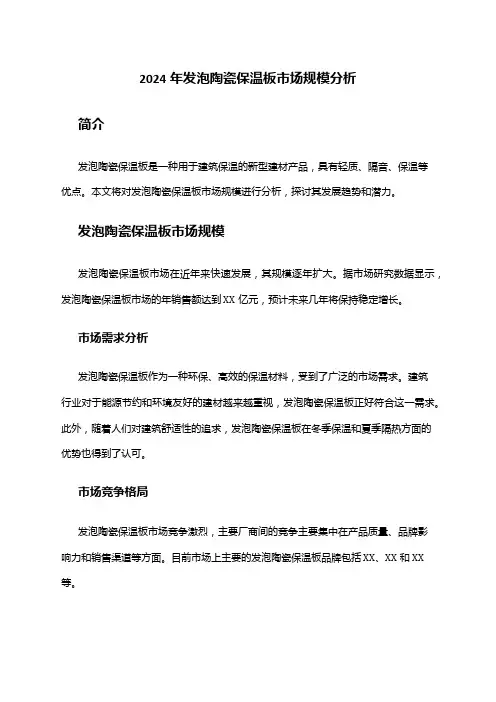

2024年发泡陶瓷保温板市场规模分析
2024年发泡陶瓷保温板市场规模分析简介发泡陶瓷保温板是一种用于建筑保温的新型建材产品，具有轻质、隔音、保温等优点。
本文将对发泡陶瓷保温板市场规模进行分析，探讨其发展趋势和潜力。
发泡陶瓷保温板市场规模发泡陶瓷保温板市场在近年来快速发展，其规模逐年扩大。
据市场研究数据显示，发泡陶瓷保温板市场的年销售额达到XX亿元，预计未来几年将保持稳定增长。
市场需求分析发泡陶瓷保温板作为一种环保、高效的保温材料，受到了广泛的市场需求。
建筑行业对于能源节约和环境友好的建材越来越重视，发泡陶瓷保温板正好符合这一需求。
此外，随着人们对建筑舒适性的追求，发泡陶瓷保温板在冬季保温和夏季隔热方面的优势也得到了认可。
市场竞争格局发泡陶瓷保温板市场竞争激烈，主要厂商间的竞争主要集中在产品质量、品牌影响力和销售渠道等方面。
目前市场上主要的发泡陶瓷保温板品牌包括XX、XX和XX 等。
市场发展趋势随着人们对于节能环保的需求不断增加，发泡陶瓷保温板市场有望继续保持稳定高速增长。
另外，随着建筑业的快速发展，发泡陶瓷保温板的应用领域也在不断扩大，包括住宅建筑、商业建筑和工业建筑等。
发泡陶瓷保温板市场潜力技术进步驱动市场增长发泡陶瓷保温板市场的潜力之一在于技术进步带来的产品改进和创新。
新的发泡陶瓷保温板产品不仅在保温性能上有所提升，还具备更好的隔音效果、更轻的重量和更易施工的特点，满足了用户对于保温材料的多样化需求。
政府政策支持政府对于发泡陶瓷保温板市场也给予了一定的支持。
发泡陶瓷保温板作为一种能源节约建材，符合国家低碳、环保的发展方向，因此在政策层面上得到了一定的扶持和鼓励，这将为市场的发展提供更好的环境和机遇。
市场品牌影响力提升随着市场竞争的加剧，发泡陶瓷保温板品牌间的竞争日益激烈。
不同品牌通过提升产品质量、加强营销和促销活动等方式也在不断提高其品牌影响力。
这将有助于市场扩大和潜在消费者对发泡陶瓷保温板的认可度。
总结发泡陶瓷保温板市场规模正不断扩大，其发展潜力也受到人们的期待。

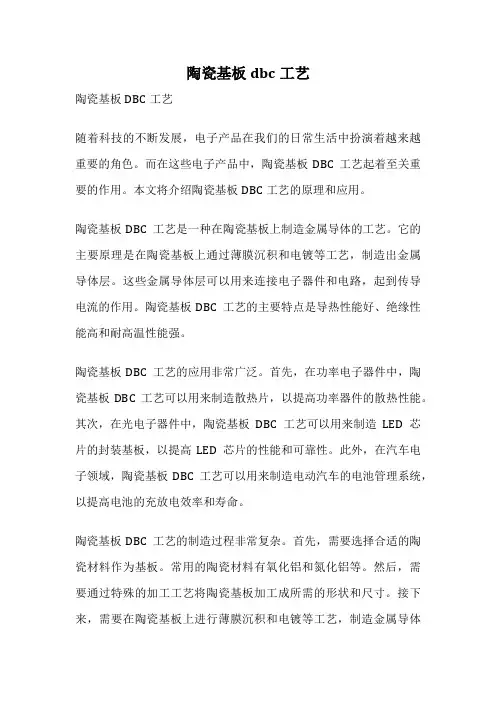

陶瓷基板dbc工艺
