盘式过滤机工作原理盘式过滤机是一种常见的机械式固液分离设备，主要应用于对糊状物、泥浆以及粘稠物的固液分离。
盘式过滤机的工作原理是利用圆盘转动的驱动作用将液态物质中的固体颗粒通过滤网分离出来，从而实现固液分离的目的。
盘式过滤机由圆盘、驱动装置、控制系统、滤网等主要组件构成。
在使用时，需要将待处理的物料通过进料管道引入机器内部，然后圆盘开始旋转，将物料均匀的分布在滤网上方。
在圆盘旋转的滤网不断的将物料的固体颗粒分离出来，然后通过排出口将固体颗粒排出机器。
盘式过滤机的滤网一般采用质地坚固、耐用、耐磨损的材料制成，如不锈钢、陶瓷等。
滤网的开孔率也是影响盘式过滤机工作效率的重要因素之一。
一般来说，开孔率越大，过滤机处理的物料越稀，处理效率也越高。
除了滤网，盘式过滤机内部还设有除水盘，主要用于去除物料中余留的水分和溶剂。
当固体颗粒通过滤网后，落入除水盘中进行除水，然后再通过排出口排出机器。
盘式过滤机的主要特点是过滤效率高、操作简便、维护方便、适用范围广，尤其适用于对粘稠物料的处理。
由于盘式过滤机的结构相对较为复杂，价格也较高，因此在使用时需要注意维护和保养，以保证机器的长期正常工作。
化工行业：盘式过滤机是化工行业中广泛使用的固液分离设备之一。
它可以用于压缩机油、合成材料、聚合物、酸洗液和尾气处理等领域。
医药行业：盘式过滤机在医药行业中的应用非常广泛，可以用于药品制造和污水处理，特别是在生物药品制造和蛋白质分离过程中应用广泛。
食品行业：盘式过滤机在食品制造过程中应用广泛，主要用于饮料、果汁、啤酒、乳制品、糖果、巧克力、酱料、调味品等品种的生产过程中从混合物中分离出相应的固体颗粒和沉淀物。
环保行业：盘式过滤机在环保行业中的应用也越来越广泛，如对水处理、酸洗液、污泥、石油污染和农药残留等的处理。
电力行业：盘式过滤机在电力行业中可以用于燃煤和燃气发电过程中，把污泥、灰渣和其他类型的固体颗粒从固液混合物中分离出来，以提高发电效率。
旋转滤网技术说明书
XWZ、XKZ、XWC、XKC 系列板框式旋转滤网技术说明书国家电力公司南京电力自动化设备总厂二OO一年十月目录一前言二产品名称与型号三标准与规范四结构与原理五主要参数与技术要求六安装与试运转七运行与维护八订货须知一前言旋转滤网是火力发电厂地表取水流道中必不可少的的滤水清污设备。
它与上游侧的拦污栅配套使用，可以有效地拦截和清除水中的携带的水草、树叶、树枝、鱼虾等污物，以及工农业和城市污水处理等垃圾，保证电厂安全，经济运行。
近年来，城市给水、化工、冶金和城市污水处理等工程，也日益采用该设备。
二产品名称与型号1．产品名称XWZ——无框架正面进水旋转滤网XWC——无框架侧面进水旋转滤网XKZ——有框架正面进水旋转滤网XKC——有框架侧面进水旋转滤网2．产品型号采用产品名称汉语拼音字头和网板的名义宽度参数构成。
型号示例：XKZ—3000表示旋转滤网、有框架、正面进水、网板的名义宽度3000mm；XWC—3000表示旋转滤网、无框架、侧面进水、网板的名义宽度3000mm。
上述型号中，在字母Z和C的后面，无其它字母时，表示网板与网板之间的间隙，采用中心旋转重叠式机械自密封结构的网板。
当在字母Z和C的后面，增加字母N时，表示网板与网板之间的间隙，采用圆弧啮合式机械自密封结构的网板。
三、标准与规范XWZ/C、XKZ/C型系列旋转滤网，按照D—SB88<<旋转滤网典型设计》图制造与验收。
(华东电力设计院和河海大学联合设计)。
并贯彻，采用下列标准与规范。
板框式旋转滤网GB ╳╳╳灰铸铁分类及技术条件GB976一般工程用铸造碳钢GB5676水工建筑物金属结构制造安装及验收规范GBJ201形状和位置公差检测规定GBl958钢铁工件涂漆前磷化处理技术条件GB6807涂料涂复通用技术条件SJ2573机电产品包装通用技术条件GB2759四、结构与原理旋转滤网，按进水方式可分为正面进水(Z)和侧面进水(C)两种型式，其进水方式参见图1和图2。
[练习]旋转滤网设计结构特点
![[练习]旋转滤网设计结构特点](https://img.taocdn.com/s3/m/3c0c6511eef9aef8941ea76e58fafab069dc4403.png)
旋转滤网设计结构特点XKZ型正面进水旋转滤网，主要应用于电站循环冷却水系统，自动清除水源中的水草、树枝、塑料、薄膜等体积较小的各类污物，保证凝汽器安全、经济运行。
还可应用于冶金、化工、市政给排水等需对工业或生活用水进行过滤处理的行业。
一.结构组成与工作原理旋转滤网主要由上部机架、驱动电机和减速机、传动系统、网板和链条、下部框架和导轨、冲洗水系统、集污槽。
旋转滤网工作原理如下：受电机驱动，运输链条带动用螺栓与之相连接的网板，作自下而上的移动。
利用网板拦截网前水流中的污物，并提到地面（零米层）以上，通过压力水冲洗，将网板上的污物冲入冲渣槽内达到过滤水质的目的。
传动过程：操作启动后，电动机驱动减速装置输出轴上主动小链轮，由链条带动上部链轮组旋转。
经上部链轮转动，从而使运输链条绕轨道下部的弧形导轨自下而上地带动网板循环往复运行，完成清污全部过程。
二.主要技术特点：1.网板与网板之间采用园弧啮合式机械自密封结构或橡胶板弹性密封结构改善密封效果，提高循环水过滤精度。
2.网板左右两侧与框架导轨之间增设有圆弧密封装置，确保无大的垃圾进入导轨内卡滞链条的升降运行和漏入循环水净水侧。
3.优化网板结构设计和冲洗水系统设计，网面清污彻底干净。
4.携污能力强：网板按进水方向后倾一定角度，自然形成了一个集污斗，提高了携污能力。
5.污物靠自重下落和利用高压水冲洗，喷嘴出水口采用鸭嘴形状，高压水以扇形喷射到网面上，水流覆盖面广，冲洗效果好，并且冲洗管两端设有快速接头，若管路中有杂物，便于清理。
6.运输链条耐磨损：运输链条设计成套筒滚子链结构形式，销轴和轴套之间采用无油润滑轴承转动灵活，不易磨损和研合，內链板利用扁圆孔与套筒固定，外链板通过卡板与销轴固定，链条在运转过程中只有销轴与无油润滑轴承之间的相对运动，而无链板孔被磨成长孔的可能，无需定期更换。
7.运行平稳噪音小：传动大链轮齿槽镶有可更换的不锈钢齿衬，且成双圆弧一直线形状，用于补偿链条受力后产生的弹性变形和滚轮、销轴、套筒之间的间隙造成的节距变化，使滚轮与齿廊始终保持平稳啮合，减少冲击和振动。
XWC旋转滤网故障分析及处理
XWC旋转滤网故障分析及处理【摘要】通过对XWC旋转滤网故障问题的分析和处理，介绍旋转滤网工作原理以及维护保养中常见问题、注意事项及应对措施等，说明旋转滤网加强设备巡查，及时消除设备隐患的重要性，从而避免设备缺陷的进一步扩大，防止设备损坏事故的发生。
【关键词】旋转滤网故障备用保养0引言旋转滤网是清除附着在拦污栅上杂物（一般称污物）的机械设备。
在发电厂的取水口或闭式循环水系统冷却塔至循环水泵的进口设置清污机，以保证循环水系统或泵站得以安全、正常地运行，以便在不停机和不放水的条件下进行清污。
常见的清污机形式有两种：网篦式清污机和电动旋转滤网。
其区别是滤网是固定式的，还是旋转式的。
网篦式清污机的滤网是固定式的。
附着在其上的杂物通过旋转的钢丝和尼龙板刷清理到排污沟中，随水流入固定的池中，人工运走。
电动旋转滤网的滤网是旋转的，进水中的杂物吸附在滤网上，随滤网带至地面，被设计的喷水装置将杂物喷至排污槽沟中，随水流入固定的排污池中，人工运走。
江苏华电扬州发电有限公司现有两台330MW燃煤发电机组和两台475MW燃气发电机组，采用闭式循环水系统，循环水取水口在京杭大运河。
4台补给水泵，每台泵进水口对应一台旋转滤网，旋转滤网前设计闸板，可将单台旋转滤网进行隔离检修。
1设备现状旋转滤网安装于2000年，安装至今已有23年，该旋转滤网为锡山市洛社太湖电力成套设备厂生产，其型号为：XWC-1600`其进水方式采用侧面进水，35块滤网通过不锈钢板制作的大链条驱动，为大旋转轮，采用电机驱动，大链条沿预埋的轨道运动，同时起到密封作用。
网板间密封采用圆弧啮合式机械自密封形式，网板与导轨间采用不锈钢弧形板密封。
进水侧的杂物在循环水泵水流的作用下吸附在滤网上被带上平台后，由冲洗装置将杂物冲入排污沟排出。
旋转滤网的大修周期一般为5年，其使用寿命不低于30年。
因系统内滤网前闸板密封性能较差，泄漏情况严重，隔离出旋转滤网进行检修比较困难。
XWZ3.0旋转滤网技术说明
XWZ3.0×10旋转滤网技术说明一、主要技术参数·安装地点：取水泵房，露天布置·设计过水流量：650m3/h·水质条件：河水·适用渠宽：B=3000mm·适用渠深：H=10000mm·运行启动水位差：300mm·报警水位差：600mm·设计承受静水位差：≥1500mm·过网流速：0.4~0.6m/s·最大过网流速：0.9m/s（在100%清洁的条件下）·网板升降速度：3.6m/min·过网水头损失：不大于0.2m·格网网格尺寸：4.35mm×4.35mm·电机功率：N=7.5kw·电机防护等级：IP54·绝缘等级：F级·冲洗水压：0.5MPa·冲洗水量：55m3/h二、主要结构及工作原理旋转滤网主要由电动机、链传动副、牵引链、板框、滤网、框架、冲洗喷嘴、冲洗水管、排渣槽、液位检测装置、控制柜等组成。
1、主要结构⑴主机框为半框架式采用整体式结构，有足够的强度，框架上设有导轨，导轨的下部为半园形导板。
导轨合理的平行度与直线度保证了滤网正常的运行。
框架拼装焊接在专用工装上进行，焊接标准按JB/ZQ4000.3-86《焊接件通用技术条件》。
⑵滤网由网框和网丝组成结构件，两端固定在牵引链上，牵引链的每一个链节都装有一个尼龙滚轮，滚轮保持滤网沿导轨正常运行。
在滤网和导轨间装有一条可靠氯丁橡胶条，完全阻止了污物进入净水区。
⑶牵引链采用特制宽链板不锈钢，链条安全系数不小于6，并设有链条张紧调节装置，尼龙滚轮上设有特殊的密封装置，能防止污物进入其中的活动部位延长了使用寿命。
⑷电动机能在各种条件下运行能全电压直接启动，并设有过载保护装置（剪切销），可有效防止因过载对电机造成的损伤。
⑸冲洗系统由冲洗水泵、喷嘴，喷嘴清刷装置、冲洗水管及垃圾槽等组成。

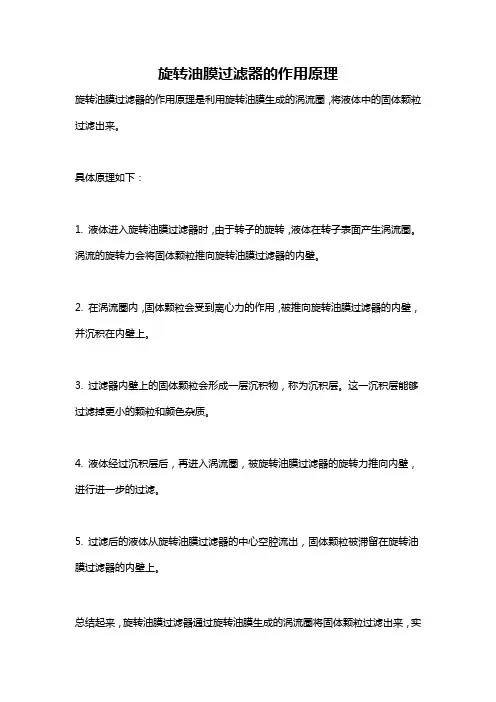

旋转油膜过滤器的作用原理
旋转油膜过滤器的作用原理
旋转油膜过滤器的作用原理是利用旋转油膜生成的涡流圈，将液体中的固体颗粒过滤出来。
具体原理如下：
1. 液体进入旋转油膜过滤器时，由于转子的旋转，液体在转子表面产生涡流圈。
涡流的旋转力会将固体颗粒推向旋转油膜过滤器的内壁。
2. 在涡流圈内，固体颗粒会受到离心力的作用，被推向旋转油膜过滤器的内壁，并沉积在内壁上。
3. 过滤器内壁上的固体颗粒会形成一层沉积物，称为沉积层。
这一沉积层能够过滤掉更小的颗粒和颜色杂质。
4. 液体经过沉积层后，再进入涡流圈，被旋转油膜过滤器的旋转力推向内壁，进行进一步的过滤。
5. 过滤后的液体从旋转油膜过滤器的中心空腔流出，固体颗粒被滞留在旋转油膜过滤器的内壁上。
总结起来，旋转油膜过滤器通过旋转油膜生成的涡流圈将固体颗粒过滤出来，实
现液体的过滤净化。
过滤器内壁上沉积的固体颗粒形成的沉积层能够更细致地过滤液体，提高过滤效果。
旋转滤网技术说明书
XWZ、XKZ、XWC、XKC 系列板框式旋转滤网技术说明书国家电力公司南京电力自动化设备总厂二OO一年十月目录一前言二产品名称与型号三标准与规范四结构与原理五主要参数与技术要求六安装与试运转七运行与维护八订货须知一前言旋转滤网是火力发电厂地表取水流道中必不可少的的滤水清污设备。
它与上游侧的拦污栅配套使用，可以有效地拦截和清除水中的携带的水草、树叶、树枝、鱼虾等污物，以及工农业和城市污水处理等垃圾，保证电厂安全，经济运行。
近年来，城市给水、化工、冶金和城市污水处理等工程，也日益采用该设备。
二产品名称与型号1．产品名称XWZ——无框架正面进水旋转滤网XWC——无框架侧面进水旋转滤网XKZ——有框架正面进水旋转滤网XKC——有框架侧面进水旋转滤网2．产品型号采用产品名称汉语拼音字头和网板的名义宽度参数构成。
型号示例：XKZ—3000表示旋转滤网、有框架、正面进水、网板的名义宽度3000mm；XWC—3000表示旋转滤网、无框架、侧面进水、网板的名义宽度3000mm。
上述型号中，在字母Z和C的后面，无其它字母时，表示网板与网板之间的间隙，采用中心旋转重叠式机械自密封结构的网板。
当在字母Z和C的后面，增加字母N时，表示网板与网板之间的间隙，采用圆弧啮合式机械自密封结构的网板。
三、标准与规范XWZ/C、XKZ/C型系列旋转滤网，按照D—SB88<<旋转滤网典型设计》图制造与验收。
(华东电力设计院和河海大学联合设计)。
并贯彻，采用下列标准与规范。
板框式旋转滤网GB ╳╳╳灰铸铁分类及技术条件GB976一般工程用铸造碳钢GB5676水工建筑物金属结构制造安装及验收规范GBJ201形状和位置公差检测规定GBl958钢铁工件涂漆前磷化处理技术条件GB6807涂料涂复通用技术条件SJ2573机电产品包装通用技术条件GB2759四、结构与原理旋转滤网，按进水方式可分为正面进水(Z)和侧面进水(C)两种型式，其进水方式参见图1和图2。
电厂取水口旋转滤网故障原因分析及措施
电厂取水口旋转滤网故障原因分析及措施本文通过对旋转滤网发生的故障进行原因分析，提出解决的措施，消除设备隐患，防止类似事故的发生，保证设备安全运行。
标签：旋转滤网；故障；原因；解决方法1 前言旋转滤网是我公司全厂所有生产用水取水，其流道中必不可少的是滤水清污设备，可以有效地拦截和清除水中携带的水草、树叶、树枝、鱼虾等杂物，保证电厂相关的安全、经济运行。
2 概况由于运河水质日趋恶化，在取水口前过去采用竹篱笆来拦截入水口水中的塑料袋、木块、竹片、编织袋等杂物很多，但随着竹篱笆的腐蚀破损，很多杂物随着水流聚集补水泵进口，随着补水泵运转杂物进入补水泵，严重影响补给水泵的安全运行，为此，我公司于2000年在#1、#2、#3、#4补给水泵进口分别安装了旋转滤网，运行时间至今已超过16年，期间经过四次小修和一些消缺维护，目前，设备的磨损和老化情况日益严重，故障情况不断发生。
今年初，运行中的#4补给水泵进口旋转滤网再次发生卡涩故障，因力矩保护开关失灵，电机强行运转造成大链条和滤网局部严重变形损坏，电机烧坏，最终设备瘫痪无法继续运行。
如图1。
3 旋转滤网的工作原理我公司安装的旋转滤网为江苏省锡山市洛社太湖电力成套设备厂生产，其型号为：XWC-1600。
垂直于水面，其进水方式采用侧面进水，35块滤网与不锈钢板制作的大链条连接，采用带电动机的行星针轮减速机带动上下链轮传动系统，大链条沿预埋的轨道运动，每块滤网的侧面装有一块月牙形挡板，紧贴轨道上的橡胶条，起到密封作用。
进水侧的杂物在循环水补水泵水流的作用下吸附在滤网上被带上平台后，由冲洗装置将杂物冲入排污沟排出。
4 发生故障的原因从发生的故障，我们分析得出以下几点原因：（1）水中木块、竹片、塑料袋、编织袋等杂物进入旋转滤网进水口，造成旋转滤网卡塞。
（2）长时间运转，滤网与链条连接螺栓松动脱落，滤网旋转过程中造成滤网与链条分离，滤网因挤压变形形成卡阻。
（3）连接大链条和滤网的T型销轴与月牙形挡板无间隙，T型销轴T型头长期磨损，凸台崩塌，失去作用，造成大链条脱落形成卡阻。
