改性沥青稳定剂
改性沥青稳定剂
HMD改性沥青稳定剂
一、产品简介
该系列高效改性沥青稳定剂产品由我公司与中国石油大学合作开发，采用最新的合成及复配工艺生产而成。
其反应机理是：稳定剂在一定的热条件下产生活性游离基，与SBS聚合物分子链、沥青活性官能团发生交联接枝反应，使聚合物与沥青形成稳定的胶体体系，从而提高改性沥青的热稳定性，解决改性沥青的储存离析问题，使改性沥青产品储存稳定性可达60天以上。
添加稳定剂后，使改性沥青中的聚合物相与基质沥青相之间形成一层稳定的相界面吸附层，降低相界面的表面张力，增加两相之间的亲和力；可减少SBS的添加使用数量，提高改性沥青的综合指标。
产品添加量仅为原来同类产品的一半，性价比优异。
二、技术指标
改性沥青稳定剂产品指标
三、包装与储存
1、本产品在常温下稳定、无毒无异味，闪点高，为非易燃品, 具有良好的安定性。
2、产品包装：牛皮纸袋包装，内衬塑料袋。
3、净重：25公斤。
SBS配方
带胶体磨SBS改性沥青稳定剂生产工艺配方介绍1、首先将重交沥青原料加热到175— 185℃，，加入2-5%左右橡胶油，即芳烃油，略加搅拌。
（生产I-C类改性沥青，加入芳烃油应检测针入度，针入度调到95-105左右为宜，因加入聚合物后原料沥青针入度下降25-30，原料针入度调太高，成品针入度降不下来，达不到要求。
）加入SBS橡胶，充分搅拌融熔，约30—60分钟，然后通过磨机研磨。
根据不同磨机类型研磨1—4遍。
一般情况研磨2遍即可。
提示:若重交沥青膜后10℃延度较差最好加入较多橡胶油，以便提高改性沥青膜后5℃延度。
2、研磨后改性沥青最好搅拌1-2小时，缓慢加入ZJ-01稳定剂，速率在20分钟/50公斤。
180℃左右搅拌孕育1小时以上即可得到优质改性沥青。
搅拌孕育时间越长效果越佳，成品罐应带搅拌器，搅拌充分，搅拌8小时以上效果最佳。
3、严禁将稳定剂突然全部倒入改性沥青中，以防局部骤然反应，出现凝胶或结皮现象。
4、加入稳定剂改性沥青出现少量结皮是正常的，是搅拌器不能充分搅拌均匀所致。
长时间搅拌即可溶解。
5、生产要点：生产温度175-185℃左右，研磨前后要搅拌充分，稳定剂要缓慢加入，熟化发育时间要长。
6、生产改性沥青难点在于离析和膜后5℃延度较难改善。
并不是加的SBS越多越好，好的改性沥青应当各个指标比较均衡，尤其不要刻意追求高软化点，一增加成本，二是难以解决离析，三是膜后延度可能下降。
SBS添加量各个指标有一个临界点，SBS添加量呈峰谷状态，随添加量增加，软化点、延度呈增长趋势，针入度呈下降趋势。
接近临界点，软化点增长缓慢，延度呈下降趋势。
因此生产I-C改性沥青，根据经验成品沥青针入度75左右，软化点在57-70之间，膜厚延度才能达到较佳的效果。
7、每种沥青与SBS配伍性不同，应做大量试验确定最佳配方，中海沥青聚合物（岳化791-H）添加量建议在3.5-4%，芳烃油3%左右（原料针入度95-105），稳定剂0.1%。
SBS改性沥青稳定剂的应用研究
SBS 改性沥青稳定剂的应用研究SBS 改性沥青稳定剂的应用研究摘要：SBS 改性沥青稳定剂是一种广泛应用于道路工程中的材料。
本文着重探讨了SBS 改性沥青稳定剂的特点、应用优势及其在道路工程领域的应用。
通过前人的研究成果和实验分析，可以看出SBS 改性沥青稳定剂在提高路面性能、延长路面使用寿命、减少维护保养成本等方面具有重要作用。
文章进一步探讨了该材料的研究方向和未来发展方向，并期待其在道路工程领域更广泛的应用。
关键词：SBS 改性沥青稳定剂，路面性能，使用寿命，维护保养成本一、SBS 改性沥青稳定剂的特点SBS 改性沥青稳定剂是一种集合了沥青优良性质和橡胶特异性的材料。
SBS 是一种分散于沥青体系中的高分子塑料，它与沥青之间的化学交联作用能够增强材料的静态和动态机械性能，提高路面的耐久性和抗裂性。
下面是SBS 改性沥青稳定剂的主要特点：1.减少沥青在高温下的软化点。
SBS 能在相同的温度下，使得沥青更快的达到软化点，延缓路面松散和开裂的发生。
2.增强沥青的韧性。
SBS 的高分子结构和沥青的化学交联作用使得其具有更好的韧性，降低路面疲劳和龟裂的风险。
3.提高了沥青的膨胀性。
在温度变化的过程中，SBS 能将沥青内部的张力释放出来，提高沥青膨胀性和塑性，使得材料对温度变化的适应性更强。
4.加强了沥青的附着力。
SBS 可增强沥青与填料、基层的黏着力，降低较大温度变化下路面开裂的可能性。
二、SBS 改性沥青稳定剂的应用优势SBS 改性沥青稳定剂的出现使得道路材料的应用变得更加优势。
在道路工程领域，SBS 改性沥青稳定剂具有以下优势：1.提高路面性能。
SBS 改性沥青稳定剂能够提供路面更好的耐久性、提高路面稳定性和承载力，降低路面噪音和光滑度等问题。
2.延长路面使用寿命。
SBS 改性沥青稳定剂能够提高路面的耐久性，减少路面的破损和龟裂等问题，从而延长路面的使用寿命。
3.减少维护保养成本。
路面由于使用时间的增加、保养的缺失和各种不可预测的因素使路面更容易出现龟裂和破损等问题，提高了维护保养的成本。
稳定剂对改性沥青热储存稳定性的影响研究
Ｋ ｅ ｙ ｗ ｏ ｒ ｄ ｓ： Ｓ ＢＳ ｍｏ ｄ ｉ ｉ ｆ ｅ ｄ ａ ｓ ｐ ｈ ａ ｌ ｔ ； ｔ ｈ ｅ ｍ ａ ｒ ｌ ｓ ｔ ｏ ｒ ａ ｇ ｅ ｓ ｔ ａ ｂ ｉ ｌ ｉ ｙ； ｔ ｓ ｔ ａ ｂ ｉ ｌ ｉ ｚ ｅ ｒ ； ｄ ｏ ｓ ｅ
中图分类号 ：Ｔ ｕ５ ７文献标识码 ：Ｂ文章编号 ：１ ０ ０ ３ － ８ ９ ６ ５（ ２ ０ １ ３ ） ０ ３ ～ ０ ¨ ０ ５ ２ — ０ ３
SBS改性沥青稳定剂作用机理简介
SBS改性沥青稳定剂作用机理简介
SBS改性沥青稳定剂作用机理简介东营润丰博越石油技术有限公司是
一家高科技民营企业，创建于2001年，主要从事油田开发新技术、石油
炼制和油品深加工新技术、水处理新技术新工艺的研发、产品生产、推广
应用及技术服务等相关业务，同时生产柴油稳定剂、柴油抗氧剂、十六烷
值改进剂、柴油降凝剂、FCC脱硫醇催化剂、活化剂、FCC丙烯增收剂、
汽油抗爆剂、消泡剂、金属钝化剂、油浆阻垢剂等系列炼油助剂……
SBS改性沥青的主要问题是SBS和沥青的相容性及贮存稳定性。
由于SBS和沥青的化学结构、分子量、粘度和密度不同，在热贮存过程中SBS
和沥青易发生相分离，改性沥青不能稳定贮存。
结合SBS和沥青的结构特点，加入相容剂和稳定剂来稳定SBS在沥青中的分散,相容剂在SBS-沥青
体系中能够促使SBS在沥青中溶胀更充分，分散更均匀，起增塑剂的作用。
稳定剂加入SBS改性沥青中，能够引发溶胀的SBS发生交联反应，形
成稳定的空间网络结构，将沥青包裹在网络中，阻止SBS和沥青分离；同时，稳定剂也能够引发SBS和沥青发生接枝反应，生成SBS-沥青接枝物，位于SBS相和沥青相界面间，降低SBS相和沥青相界面间的表面张力和体
系的吉布斯自由能，起乳化剂的作用，从而抑制SBS和沥青相的分离。
在相容剂和稳定剂共同作用下，SBS被均匀、稳定地分散在沥青中，
形成稳定的体系。
通过调整工艺参数，可制得不同级别的SBS
改性沥青，满足不同的使用要求。
阅 常用聚合物_SBS_改性沥青稳定剂添加量的确定
中图分类号: U 416. 217
文献标识 码: A
Addition of stabilizer to a common polymer ( SBS) modified asphalt
DOU Shi2chang1, LU Jian2gang2, LIANG Su2tao3
( 1. Construction Supervision Company of Hebei P rovince, Shijiazhuang 050000, China; 2. T ianjin Road & Bridge Supervising Department, T ianjin 300381, China;
0. 6 0. 8 1. 0 1. 2
针入度 ( 25 e ) / ( 0. 1mm) Needle penetration
70 75 75 72
软化点/ e Softening
p oint
80. 6 70. 0 72. 1 71. 5
注: 表 2 与表 3 中相容剂掺量均为 1. 5% .
延度 ( 5e ) / cm Du ct i lit y
38. 5 40. 5 42. 7 40. 2
闪点/ e Flash po int
离析
烘后软化点/ e
( 163e , 48h) / e Softening
Separation point of drying
254
8. 3
66. 0
245
0. 5
66. 1
240
0. 2
71. 7
251
0. 6
77. 5
闪点/ e Flash po int
307 301 281 270
SBS改性沥青稳定剂使用说明书

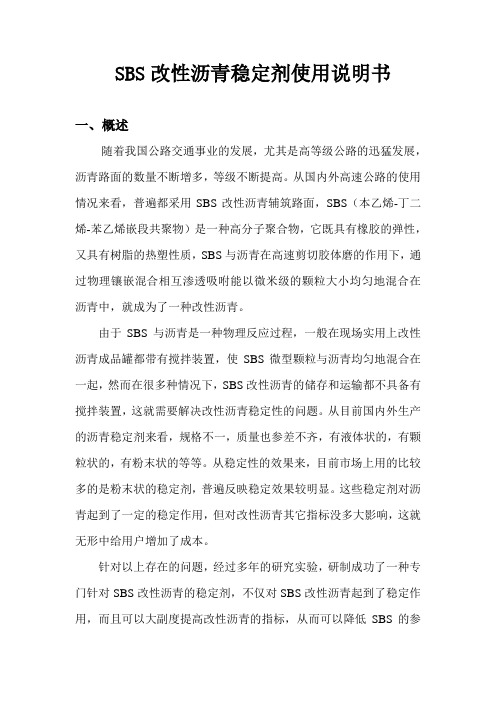

SBS改性沥青稳定剂使用说明书一、概述随着我国公路交通事业的发展，尤其是高等级公路的迅猛发展，沥青路面的数量不断增多，等级不断提高。
从国内外高速公路的使用情况来看，普遍都采用SBS改性沥青辅筑路面，SBS（本乙烯-丁二烯-苯乙烯嵌段共聚物）是一种高分子聚合物，它既具有橡胶的弹性，又具有树脂的热塑性质，SBS与沥青在高速剪切胶体磨的作用下，通过物理镶嵌混合相互渗透吸咐能以微米级的颗粒大小均匀地混合在沥青中，就成为了一种改性沥青。
由于SBS与沥青是一种物理反应过程，一般在现场实用上改性沥青成品罐都带有搅拌装置，使SBS微型颗粒与沥青均匀地混合在一起，然而在很多种情况下，SBS改性沥青的储存和运输都不具备有搅拌装置，这就需要解决改性沥青稳定性的问题。
从目前国内外生产的沥青稳定剂来看，规格不一，质量也参差不齐，有液体状的，有颗粒状的，有粉末状的等等。
从稳定性的效果来，目前市场上用的比较多的是粉末状的稳定剂，普遍反映稳定效果较明显。
这些稳定剂对沥青起到了一定的稳定作用，但对改性沥青其它指标没多大影响，这就无形中给用户增加了成本。
针对以上存在的问题，经过多年的研究实验，研制成功了一种专门针对SBS改性沥青的稳定剂，不仅对SBS改性沥青起到了稳定作用，而且可以大副度提高改性沥青的指标，从而可以降低SBS的参量，下面分别介绍了稳定剂的作用和特点以及稳定剂的使用方法，并对把SK沥青所做的配方实验，真诚地与用户参考共享。
二、作用和特点1、能够促进SBS与基质沥青相容，减少SBS的添加使用量。
由于添加稳定剂后，使改性沥青中的聚合物相与基质沥青相之间形成一层稳定的相界面吸附层，降低相界面的表面张力，增加两相之间的亲和力；从而促进两相之间的相容。
实验取样在荧光显微镜上观察：发现已看不到聚合物颗粒的影像，并在指标测试后结果表明：其软化点、针入度等指标有较大的提高。
在大量的实验和应用后证明在添加使用改性沥青稳定剂后，可以节省SBS的掺量，并且保证改性沥青的品质。
改性沥青稳定剂--安全技术说明书
HMD改性沥青稳定剂安全技术说明书第一部分化学品及企业标识化学品中文名称：改性沥青稳定剂化学品俗名或商品名：稳定剂企业名称：东营润丰博越石油技术有限公司地址：山东省东营市胜利工业园区企业应急电话：************150****9100技术说明书编码：LBD016生效日期：2008年7月19日第二部分成分/组成信息纯品（）混合物（√）化学品名称：改性沥青稳定剂第三部分危险性概述危险性类别：3侵入途径：吸入、食入吸收健康危害：吸入、摄入后对身体无明显危害。
燃爆危险：明火点可燃、高热（大于195摄氏度）有燃烧危险。
环境危害：对环境无明显危害。
第四部分急救措施皮肤接触：无明显危害。
眼睛接触：立即翻开上下眼睑吹出，然后用流动清水或生理盐水冲洗。
吸入：无明显危害，长期吸入有矽肺危险。
食入：无明显危害。
第五部分消防措施危险特性：明火点可燃烧、高热（大于195摄氏度）能引起燃烧。
有害燃烧产物：二氧化硫、氮化物。
灭火方法：消防人员须佩戴防毒面具、穿消防服，在上风向灭火。
尽可能将容器从火场移至空旷处。
喷水保持火场容器冷却，直至灭火结束。
处在火场中的容器若已变色或从安全泄压装置中产生声音，必须马上撤离。
灭火剂：干粉、二氧化碳、砂土。
第六部分泄漏应急处理泄漏处理：尽可能将泄漏部分及早收集并存放于阴凉干燥处。
第七部分操作处置与储存操作处置注意事项：操作人员必须经过专门培训，严格遵守操作规程；操作人员必须穿工作服；远离火种，装置及容器温度控制在195摄氏度以下（最好在190摄氏度以内）；工作场所严禁吸烟。
使用防爆型的通风系统和设备。
添加时应注意流速，不可太快（最好使用自动上料系统），防止静电积聚；搬运时要轻装轻卸，防止包装及容器损坏。
配备相应品种和数量的消防器材。
储存注意事项：储存于阴凉干燥、通风良好的库房中。
远离火种、热源；保持密封；切忌混储；采用防爆型照明、通风设施；储区应备有泄漏应急处理设备和合适的收容材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改性沥青稳定剂
1. 引言
改性沥青稳定剂是一种用于道路建设中的特殊沥青添加剂，通过改变沥青的物理性质和化学性质，提高沥青的稳定性和耐久性，以增强道路的承载能力和耐久性。
本文将介绍改性沥青稳定剂的定义、分类、作用机理以及在道路建设中的应用。
2. 定义
改性沥青稳定剂是指一系列用于改善沥青混合料性能的化
学添加剂，通过与沥青发生物理或化学反应，在增加沥青稠度的同时提高沥青的弹性模量和抗剪强度，从而改善沥青路面的抗裂性和耐久性。
3. 分类
根据改性沥青稳定剂的不同成分和作用机制，可以将其分
为以下几类：
3.1 高分子改性剂
高分子改性剂是通过将高分子化合物添加到沥青中，改变
沥青的分子结构和性能，从而提高沥青的抗老化性能和耐久性。
常见的高分子改性剂有聚合物和橡胶等。
3.2 化学改性剂
化学改性剂是通过与沥青分子发生化学反应，改变沥青的
物理和化学性质，以提高沥青的粘附性和稳定性。
常见的化学改性剂有胺、醇、酚等。
3.3 矿物填料
矿物填料是将细颗粒物质添加到沥青中，填充沥青中的空隙，增加沥青的黏着性和稠度，提高沥青的强度和耐久性。
常见的矿物填料有石粉、石灰等。
4. 作用机理
改性沥青稳定剂通过不同的机制改变沥青的性质，从而提
高沥青混合料的性能和耐久性。
4.1 高分子改性剂的作用机理
高分子改性剂通过在沥青中形成弹性网状结构，增强沥青
的弹性模量和抗剪强度，提高沥青的抗裂性能和耐久性。
4.2 化学改性剂的作用机理
化学改性剂通过与沥青中的化学成分发生反应，形成新的
化合物，改变沥青的物理和化学性质，提强沥青的粘附性和稳定性。
4.3 矿物填料的作用机理
矿物填料通过填充沥青中的空隙，增加沥青的粘度和稠度，提高沥青的强度和耐久性。
5. 在道路建设中的应用
改性沥青稳定剂在道路建设中起着至关重要的作用。
它能
够改善沥青混合料的性能，增加道路的承载能力和耐久性，延长道路的使用寿命。
改性沥青稳定剂广泛应用于公路、机场跑道、港口码头等
道路建设项目。
在修建新路面或进行道路改造时，可以根据具
体情况选择合适的改性沥青稳定剂，以提高道路的性能和耐久性。
6. 结论
改性沥青稳定剂是道路建设中的重要材料，通过改变沥青的性质和结构，提高沥青混合料的性能和耐久性。
它的应用可以有效增加道路的承载能力和使用寿命，提高道路的安全性和稳定性。
在今后的道路建设中，改性沥青稳定剂将继续扮演重要角色，并不断创新发展，满足不同道路建设需求。
