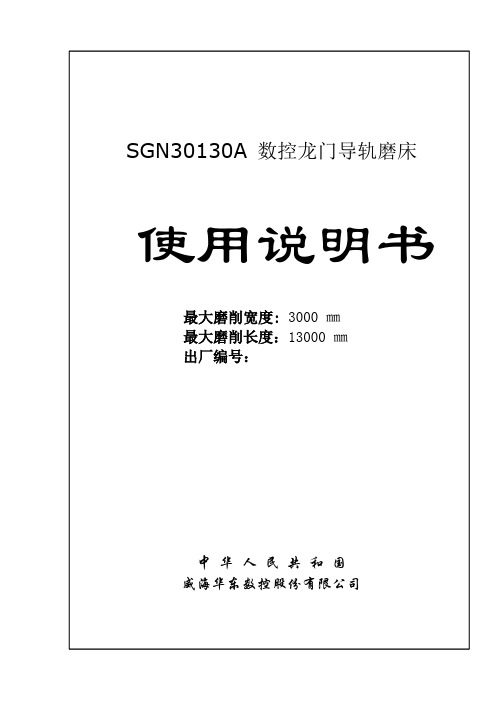

SGN30130A 数控龙门导轨磨床使用说明书最大磨削宽度: 3000 ㎜最大磨削长度：13000 ㎜出厂编号：中华人民共和国威海华东数控股份有限公司页目录页次前言 (2)1.注意事项 (3)2.机床外形图和平面布臵图……………………………3~63.主要用途和适用范围 (7)4.工作条件和工作环境 (7)5.主要规格及技术参数…………………………………7~96.机械传动系统………………………………………….9~157.液压系统………………………………………………16~228.冷却系统 (23)9.润滑系统……………………………………………….23~2610.机床的吊运…………………………………………….27~3311.机床的安装和调整…………………………………….34~3912.机床的维护和保养 (40)13.附件……………………………………………………. 41~4214.特殊砂轮尺寸 (43)15.地脚螺栓专用套 (44)页前言本机床使用说明书向您作系统介绍，通过详细地阅读，将帮助您掌握使用操作、维修和保养等方法。
我们以极其谨慎的态度和以最高精度的要求制造机床。
我们生产的机床不仅性能好和磨削精度高，而且用途广泛。
希望您在使用操作之前熟悉和掌握我们提出的所有细则，以确保您的数控龙门平面磨床的使用精度始终可靠。
如果您遇到自己无法克服的困难，请求助于我们售后服务部门的工程技术人员，他们将以极大的热忱协助您解决问题。
祝您工作称心如意！页1.注意事项1.1 开箱验收：机床开箱后应按装箱单清点主机及所有附件，如与装箱单不符，请向我厂经营部门联系。
1.2安装须知：机床安装前必须充分了解使用说明书中有关环境、安装、调整、操作等细则。
以确保您使用的机床始终可靠。
在正常运输、安装、使用和保养条件下，如发现制造质量问题，请在用户收货之日起一年内向我厂质量检查部门反映，以便及时处理所遇到的问题。
1.3安全事项：1.3.1机床安装前必须注意机床电气（电压频率）电流，电气设备设计允许有 5％的电压变化，大大超出此范围可能会严重损坏电气设备。
1.3.2万能磨头、横梁向上移动时，万能磨头顶部严禁碰撞悬臂。
1.3.3操作者要穿紧身的工作服，以确保行动灵活，尽快脱离危险区，同时也要避免冷却液喷溅。
操作者在磨削工件时，特别是在修整砂轮时要戴安全眼镜。
1.3.4在机床起动之前和工作时，必须做到：……砂轮安装前必须确定主轴旋转方向……砂轮活动板紧固后，才能启动砂轮旋转……砂轮旋转时，严禁打开活动板……根据砂轮直径及砂轮线速度要求，确定主轴转速。
砂轮线速度不得超过35m/s1.3.5在机床起动之前和工作时，不要进入可能发生挤压的位置，下列挤压位置需特别引起注意：……位于周边磨头和万能磨头之间（特别是当主轴旋转时）……位于磨头移动范围和操作台之间……位于磨头和工件之间……位于砂轮防护罩和修整器之间……位于横梁和工件之间……位于横梁和工作台之间……位于床身和回水槽之间……位于横梁下方……位于工作台后挡板与横梁、立柱后侧之间1.3.6登高（顶梁）时必须带安全带1.4使用须知：使用本机床前应了解所提供的技术数据及相关使用说明书，工件磨削不得超过极限磨削高度、宽度、长度及容许的最大工件重量。
周边磨头主轴电机最大切削功率N ＝30kW。
2.机床外形图和平面布臵图（见图1、图2、图3）页3.主要用途和适用范围本机床为大型精密机床，由双立柱、横梁和床身组成的框形结构，使机床具有足够的刚性。
机床的横梁上配有万能磨头一只和周边磨头一只，用以粗、精磨削不同形状的导轨及平面。
尤其适用磨削经热处理淬硬的导轨面。
周边磨头是用砂轮的圆周磨削方式加工零件的导轨和平面，当砂轮经过一定角度修整后可以成形磨削导轨。
万能磨头是用砂轮的圆周磨削方式加工零件的导轨和平面，也可以实现燕尾导轨的成形磨削，并可用端面磨削方式加工上导轨和下导轨平面。
机床的加工范围：磨削宽度：2500 mm磨削长度：12000 mm磨削高度：2000 mm4.工作条件和工作环境为使机床得到一定的加工精度和延长使用寿命，机床应安装在清洁、远离振动、防震、防尘的调温车间内。
机床在安装时环境温度不低于＋10℃。
机床在调整和检测精度时，环境温度应在＋17℃～＋25℃之间。
通常温度应控制在＋20℃。
相对湿度应在40％～75％之间。
机床的所有部件和被加工零件应处于同一温度的环境中。
地基应做到防震，并使地面的温度变化不影响机床的环境温度。
5.主要规格及技术参数5.1机床规格最大磨削宽度3000mm最大磨削高度2000mm最大磨削长度13000mm工件最大重量30t立柱间距离3300mm工件过龙门最大宽度3200mm5.2工作台工作台有效长度13000mm工作台宽度3000mm工作台速度（液压无级调速）5～35m/min5.3周边磨头磨头电动机功率30kW砂轮尺寸Φ600×150×Φ305主轴转速（无级调速）500～1100r/min水平运动快速移动最大设定速度4000mm/min页连续移动速度1～4000mm/min周期进给5～75mm/次微量进给0.001～0.099mm/次水平移动有效行程2800mm垂直运动快速移动最大设定速度4000mm/min连续移动速度1～4000mm/min微量进给0.001～0.099mm/次最大行程250mm砂轮修整器回转角度范围±60°修整速度50～300mm/min套筒数 1行程160mm5.4万能磨头磨头电动机功率15kW砂轮尺寸Φ600×100×Φ250主轴转速（无级调速）800～2500r/min水平运动快速移动最大设定速度4000mm/min连续移动速度1～4000mm/min周期进给5～50mm/次微量进给0.001～0.099mm/次水平移动有效行程3400mm垂直运动快速移动最大设定速度4000mm/min连续移动速度1～4000mm/min周期进给2～30mm/次微量进给0.001～0.099mm/次垂直移动最大行程700mm磨头主轴回转角度±110°砂轮修整器（两轴联动插补修整器）水平移动速度180mm/min垂直移动速度230mm/min5.5横梁上下移动速度340mm/min电机功率18.5kW5.6湿磨装臵（采用五个不同的水泵机组）冷却泵功率 1.5kW（200L/min）1.1 kW（100L/min）0.75kW（30L/min）冷却泵流量：2个200L/min泵组用于周边、万能磨头磨削工件时冷却页1个100L/min泵组用于对工作台实现全面积冷却2个30L/min泵组用于砂轮修整器5.7机床外形尺寸（长×宽×高）30620×9630×60005.8机床重量（约）145.8t6.机械传动系统（见图4）6.1周边磨头启动磨头电机M50，经平皮带传动主轴使砂轮转动。
通过电机的无级变速（变频），可以使砂轮得到各种不同的线速度。
主轴转速范围500~1100r/min，操作者可根据不同的工况确定最佳的砂轮线速度得到满意的磨削表面。
6.2万能磨头启动电机M51，带动主轴直接转动，通过电机的无级变速（变频），可以使砂轮得到各种不同的线速度，主轴转速范围800~2500r/min，以适应周边磨削和端面磨削的需要。
当万能磨头需要倾斜不同的角度时，可启动带减速箱的伺服电机M67，再经蜗杆蜗轮15 16 降速后，带动万能磨头回转到所需要的角度，并通过精密齿牙盘，使磨头得到很高的定位精度和重复定位精度。
（注：在磨头回转前应先打开磨头锁紧机构，详见液压系统7.5章节）。
6.3周边磨头的垂直运动启动周边磨头的伺服电机M63通过同步齿形带驱动滚珠丝杠7 ，带动滚珠螺母8 使磨头拖板作垂直运动。
通过光栅尺反馈信号，控制伺服电机的脉冲讯号量，使磨头得到各种速度的垂直运动。
6.4万能磨头的垂直运动启动万能磨头的伺服电机M65通过同步齿形带驱动滚珠丝杠17 ，带动滚珠螺母18 使磨头拖板作垂直运动。
通过光栅尺反馈信号，控制伺服电机的脉冲讯号量，使磨头得到各种速度的垂直运动。
6.5磨头的水平运动启动周边磨头或万能磨头的伺服电机M62或M64，通过同步齿形带驱动滚珠丝杠11 或13 ，带动滚珠螺母12 或14 使磨头拖板沿横梁导轨作水平运动。
通过光栅尺反馈信号，控制伺服电机的脉冲讯号量，使磨头得到各种速度的水平连续运动和周期运动。
6.6横梁升降和调整水平启动横梁升降电机M40，经三角皮带降速传动，带动左、右升降箱蜗杆轴23 和29 旋转，经过蜗轮24 和30 降速后驱动升降丝杠25 和27 旋转，带动横梁上螺母26 和28 使横梁升降。
（注：在横梁升降过程中必须打开横梁锁紧机构，在液压系统7.3章节中将作详细说明）。
横梁的水平状态可根据需要作微量的水平调整。
启动电机M42通过蜗杆 1 带动蜗轮2微量转动，经升降丝杠27 带动螺母28 使横梁左端可微量上下移动（移动量约±10mm），从而调整横梁水平位臵。
（注：在调整水平过程中也应打开横梁锁紧机构，见液压系统7.3章节）。
6.7周边磨头修整器的垂直运动启动伺服电机M66，直接驱动滚珠丝杠9 旋转，带动滚珠螺母10 ，使修整器拖板作垂直运动，控制伺服电机的脉冲讯号量，可使修整器得到各种速度的垂直运动。
页7.液压系统（见图7）7.1 床身导轨的润滑启动电动机M20，带动叶片泵YB-6.3工作，工作台润滑油经节流阀“2”和精滤油器，然后通向床身V型导轨两侧的润滑油管，使导轨付得到充分的润滑。
润滑油量由单向节流阀“2”调节，系统压力由溢流阀“1”控制，压力值调整在0.3～0.5MPa。
当系统压力达到调定值时，压力继电器SP61接通，说明床身V型导轨润滑正常，工作台可作往复运动。
系统压力低于调定值时，说明床身V型导轨润滑不正常，工作台不能启动。
滤油器两端压差超过规定值时，继电器SP62接通，发讯报警，须调换滤芯后再工作。
7.2 工作台的往复运动7.2.1 为适应周边磨头不同的磨削效果，工作台运动需有不同的速度。
工作台运动速度的变化由主油泵的流量变化来实现。
本机床采用大流量叶片泵作为工作台驱动油泵（见图8），在床身上安放二套大直径柱塞式油缸，二套油缸端部的进油口分别与主油泵的进出油口相联，形成闭环的驱动回路，用于驱动工作台作往复运动。
7.2.2 当工作台导轨润滑正常后，启动油泵电机M22，经三角皮带传动，带动油泵进入准备工作状态，此时工作台不运动，油泵转子处于中间零位(见图9)，油泵无油液输出，接通电磁阀YV1、YV3，油缸3的活塞杆向上移动，则拉杆将油泵定子拉向左侧，产生“-e”的偏心量(见图10)，油泵输出压力油进入柱塞式油缸，推动工作台向后运动。
