高聚物的力学性能
高聚物的力学性能
△材料软而韧 低模量低屈服，断裂伸长率及强度大 典型实例：硫化橡胶、LDPE制品
△材料软而弱 低模量低强度，断裂伸长率中等 典型实例：未硫化天然橡胶
从以上看出，由的大小可判断材料的强弱；E 的大小反映材料的软硬，至于韧与脆则视应力 -应变曲线下面所包围面积的大小而定。
1.2.2 结晶态高聚物的应力-应变曲线
在试样上施加交变循环外力，试样承受循环应 力而产生循环应变，以致试样力学性能减弱或 破坏。
（5）冲击强度
高聚物材料的冲击强度是一个工艺上很重要的 指标，是材料在高速冲击状态下的韧性或抗断 裂的度量
1.3.3 影响高聚物强度的因素：
影响高聚物材料的因素很多。除材料本身的结 构因素外，还有与外界条件有关的因素，如温 度、湿度、光照、氧化老化、作用力时间长短 等。
B
B
Y
A
Y A
应力
A Y
应变
B
A-弹性极限；Y-屈服点；B-断裂点
拉伸过程中，高分子链的运动经过以下阶段： ①弹性形变（开始～A点） 应变随应力的增加而增大，服从虎克定律，
具有普弹性能；运动单元为键长、键角。对应 为弹性伸长极限。 ②强迫高弹形变（A点～B点） 中间经过屈服点Y，对应的 表示高聚物材 料对抗永久形变的能力；形变能力300%～ 1000%，并且可逆；运动单元为链段。 ③黏流形变（B点后） 形变为不可逆（永久形变）；运动单元为链段、 大分子链。
1.4.2 增强塑料
在树脂中加入增强剂使其强度得到不同程度的 提高，这种作用称为增强作用。
1.4.3 共混高聚物材料
将结构不同的均聚物、共聚物，甚至分子量不 同的同种高聚物，通过一定方法相互掺混，可 得到某些特定性能的共混高聚物材料。
高分子物理----高分子的力学性能
一般刻痕试样的冲击强度小于这一数值为脆性断裂，大
于这一数值时为韧性断裂。但这一指标并不是绝对的，
例如玻璃纤维增强的聚酯塑料，甚至在脆性破坏时也有
很高的冲击强度。
7.1 玻璃态与结晶态聚合物的力学性质
2. 高聚物的理论强度 从分子结构的角度来看，高聚物的断裂要破坏分子 内的化学键，分子间的范德华力与氢键。
7.2 高弹态聚合物的力学性质
加入增塑剂虽然可以降低Tg，但有利条件，因此选
用增塑法来降低Tg必须考虑结晶速度增大和结晶形成的 可能性。
7.2 高弹态聚合物的力学性质
（2）共聚法
共聚法也能降低聚合物的Tg，如：PS的主链上带有体 积庞大的苯基，聚丙烯腈有强极性腈基存在，Tg都在室温 以上，只能作为塑料和纤维使用，如果用丁二烯分别与苯 乙烯和丙烯腈共聚可得丁苯橡胶和丁腈橡胶，使Tg下降。 例如：丁苯30，Tg=-53℃，丁腈26，Tg=-42℃。
7.1 玻璃态与结晶态聚合物的力学性质
（3）当温度升高到Tg以下几十度范围内，如曲线③，过
了屈服点后，应力先降后升，应变增大很多，直到C点断裂，
C点的应力称为断裂应力，对应的应变称为断裂伸长率ε 。
7.1 玻璃态与结晶态聚合物的力学性质
（4）当温度升至Tg以上，试样进入高弹态，在应力不大
时，就可发生高弹形变，如曲线④，无屈服点，而呈现一段
应力称为屈服应力或屈服强度。
7.1 玻璃态与结晶态聚合物的力学性质
屈服点之后，应力有所下降，在较小的负荷下即可产生形 变，称为应变软化。之后应力几乎不变的情况下应变有很大 程度的增加，最后应力又随应变迅速增加，直到材料断裂。
7.1 玻璃态与结晶态聚合物的力学性质
四、几类高聚物的拉伸行为 1. 玻璃态高聚物的拉伸
高分子材料与无机非金属金属材料的区别

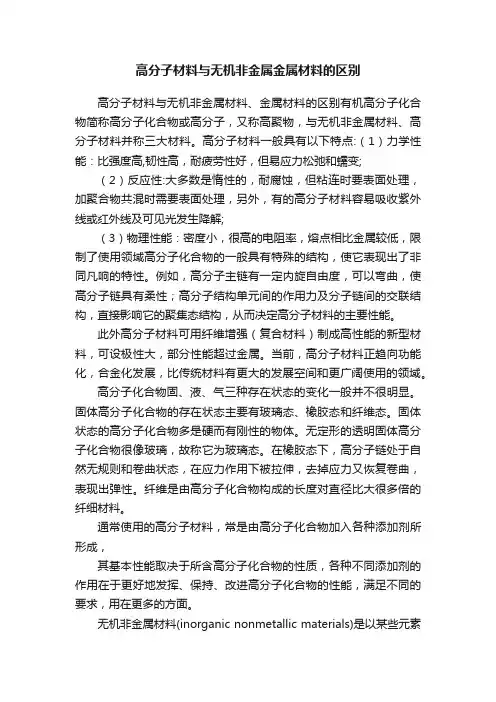

高分子材料与无机非金属金属材料的区别高分子材料与无机非金属材料、金属材料的区别有机高分子化合物简称高分子化合物或高分子，又称高聚物，与无机非金属材料、高分子材料并称三大材料。
高分子材料一般具有以下特点:（1）力学性能：比强度高,韧性高，耐疲劳性好，但易应力松弛和蠕变;（2）反应性:大多数是惰性的，耐腐蚀，但粘连时要表面处理，加聚合物共混时需要表面处理，另外，有的高分子材料容易吸收紫外线或红外线及可见光发生降解;（3）物理性能：密度小，很高的电阻率，熔点相比金属较低，限制了使用领域高分子化合物的一般具有特殊的结构，使它表现出了非同凡响的特性。
例如，高分子主链有一定内旋自由度，可以弯曲，使高分子链具有柔性；高分子结构单元间的作用力及分子链间的交联结构，直接影响它的聚集态结构，从而决定高分子材料的主要性能。
此外高分子材料可用纤维增强（复合材料）制成高性能的新型材料，可设极性大，部分性能超过金属。
当前，高分子材料正趋向功能化，合金化发展，比传统材料有更大的发展空间和更广阔使用的领域。
高分子化合物固、液、气三种存在状态的变化一般并不很明显。
固体高分子化合物的存在状态主要有玻璃态、橡胶态和纤维态。
固体状态的高分子化合物多是硬而有刚性的物体。
无定形的透明固体高分子化合物很像玻璃，故称它为玻璃态。
在橡胶态下，高分子链处于自然无规则和卷曲状态，在应力作用下被拉伸，去掉应力又恢复卷曲，表现出弹性。
纤维是由高分子化合物构成的长度对直径比大很多倍的纤细材料。
通常使用的高分子材料，常是由高分子化合物加入各种添加剂所形成，其基本性能取决于所含高分子化合物的性质，各种不同添加剂的作用在于更好地发挥、保持、改进高分子化合物的性能，满足不同的要求，用在更多的方面。
无机非金属材料(inorganic nonmetallic materials)是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。
高聚物的力学性能
S f T ( )T ,V l
理想高弹体拉伸时，只引起熵变； 只有熵的变化对理想高弹体有贡献。
理想高弹体的高弹性即为熵弹性。
实际橡胶可看成理想高弹体，因此高弹性的本质为熵弹性。
江门职业技术学院材料系
f
2、 fu =?
f
fs fu
6
四、影响高弹性的结构因素 1、相对分子质量大，分子链长且柔性好。 2、具有无定形态（非晶态）结构。 3、大分子链间有适度的交联。
外力作用在橡胶上，一方面使橡胶的内能随伸长而变化， 另一方面使橡胶的熵随伸长而变化。 橡胶的内部张力是由于变形时内能发生变化和熵发生变化引起的。
江门职业技术学院材料系 5
三、橡胶弹性的热力学分析
由实验橡胶拉伸时f 、fu、fs与ε的关系曲线：
fu 0
3、理想高弹体及橡胶高弹性的本质 理想高弹体：等温等容形变过程中内能保持不变的弹性体。
江门职业技术学院材料系 2
一、橡胶的使用温度范围
2、改善低温易脆性，降低Tg ，减少结晶，提高橡胶的耐寒性 耐寒性：抵抗低温易脆性的能力。 Tg 低，低温下，σi↑，耐寒性好。 橡胶的结晶度低、提高增塑剂的含量、共聚上可使Tg 降低的组分，耐寒 性都可提高。
江门职业技术学院材料系
3
二、高弹性的特点
江门职业技术学院材料系
7
聚合物在高弹态表现的力学性质为高弹性。 1、弹性模量小，形变量大，为高弹形变 2、弹性模量E与温度有关 模量其实是抵抗形变的能力， 高弹态大分子链段易活动，大分子链趋于卷曲，对橡胶施加外力时，橡胶 大分子有回缩力， 温度升高，链段活动能力↑，大分子链卷曲程度↑ ，回缩力↑， E↑。 3、形变需要时间，即高弹形变与时间有关 高弹形变是由链段的运动来实现的，而链段运动是松弛过程，因此高弹形 变需要时间，或者说形变落后于外力。 4、形变时有热效应 橡胶伸长变形时，①分子链排列规整性提高，熵值减小； ②分子间的内摩擦产生热量； ③由于分子链排列规整性提高，结晶，放热。 因此，橡胶被拉伸时放热，回缩时就会吸热。 金属材料被拉伸时吸热：金属为结晶材料，拉伸时结晶被破坏，吸热。
高聚物的力学性能
• 线型非晶聚合物的流动 Newtonian flow
假定高聚物服从牛顿流动定律，则有：
e III = s 0
• 全部蠕变为三部分应变之和
t
h
æ tö et = e I + e II + e III = s 0 ç J0 + Jey ( t ) + ÷ = s 0 Jt hø è
1 B
泊松比 Poisson's ratio
• 材料受拉伸或压缩力时，材料会发生变形，而其横向变形
量与纵向变形量的比值，就是泊松比 • 在均匀各向同性材料中，剪切模量G、杨氏模量E 和泊松比 ν三个量中只有两个是独立的，它们之间存在以下关系：
E G= 2 (1 + u )
不同材料的泊松比
材料名称 锌 钢 泊松比 0.21 0.25~0.35 材料名称 玻璃 石料 泊松比 0.25 0.16~0.34
*
G1 (w ) =
J1 (w ) J
* 2
G2 (w ) =
J 2 (w ) J
J(t)是恒定应力下 的蠕变柔量
• 聚合物的蠕变柔量范围达几个数量级，蠕变实验时间也由
数十到数百小时，一般采用双对数作图。恒定温度下高聚 物蠕变柔量J(t)随时间t变化的双对数图有如下图所示形状：
η：推迟时间，高聚物玻璃化转变的表征参数
• 上图可以看出，随着推迟时间η与加载时间相对尺度的不同，
高聚物或像一块弹性固体（加载时间远小于η），或是一个 黏弹固体（加载时间与η同数量级）。或像一块橡胶甚至液 体（加载时间大于η和远大于η）。 • 高聚物的推迟时间强烈依赖于温度，η随温度的升高而减小， 时间和温度对高聚物力学性能的影响存在着等当性。
第七章粘弹性课后习题
第七章粘弹性一、思考题1. 何谓高聚物的力学性能？从承载速度区分，力学性能可分为哪几类？2. 何谓粘弹性？何谓Boltzmann 叠加原理？何谓时温等效原理？3. 粘弹性实验一般有哪些？何谓应力松弛和蠕变？什么是松弛模量和蠕变柔量？松弛时间与推迟时间有何异同？4. 什么是高聚物的力学滞后和内耗？表征高聚物动态粘弹性的参量有哪些？用什么参量描述其内耗大小？5. 如何由不同温度下测得的E-t 曲线得到某一参考温度下的叠合曲线？当参考温度分别取为玻璃化温度和玻璃化温度以上约50C时，WLF方程中的C2应分别取何值？哪一组数据普适性更好？6. 粘弹性力学模型中的基本元件和基本连接方式有哪些？它们有何基本关系式？写出Maxwell 模型和Voigt 模型的基本微分方程。
广义Maxwell 模型和广义Voigt 模型分别适用于描述高聚物在什么情况下的性质？二、选择题1．高聚物的蠕变与应力松弛的速度( ) CD与温度无关②随着温度增大而减小③随着温度增大而增大2 •用T g为参考温度进行E t曲线时温转换叠加时，温度低于T g的曲线，其lg a值为( )C1 正，曲线向右移动C2 负，曲线向左移动C3 负，曲线向右移动C4 正，曲线向左移动3．高聚物发生滞后现象的原因是( )C1 高聚物的弹性太大C2 运动单元运动时受到内摩擦力的作用C3 高聚物的惰性大4．Voigt 模型可用于定性模拟( )C1 线性高聚物的蠕变C2 交联高聚物的蠕变C3 线型高聚物的应力松弛C4 交联高聚物的应力松弛5．Maxwell 模型可用于定性模拟( )C1 线型高聚物的蠕变C2 交联高聚物的蠕变③线型高聚物的应力松弛（④交联高聚物的应力松弛6 •高聚物黏弹性表现最为明显的温度是（）①v T g ②高于T g附近③T f附近7. 高聚物的蠕变适宜用（）的模型来描述。
①理想弹簧和理想黏壶串联（②理想弹簧和理想黏壶并联③四元件模型8. 高聚物的应力松弛适宜用哪种模型来描述？（）①广义Maxwell模型②广义Voigt模型③四元件模型9. 对于交联高聚物，以下关于其力学松弛行为哪一条正确？（）③蠕变能回复到零③应力松弛时应力能衰减到零③可用四元件模型模拟三、判断题（正确的划“V”，错误的划“X”）1. 交联聚合物的应力松弛现象，就是随时间的延长，应力逐渐衰减到零的现象。
5. 高聚物的力学性能
L
L
N
H
（1）温度
(1)
(3)
应力
(2)
(4)
应变
（2）应变速率
(1)
(3)
应力
(2)
(4)
应变
强迫高弹形变的定义
处于玻璃态的非晶聚合物在拉伸过程中屈服点后产生
的较大应变，移去外力后形变不能回复。若将试样温度
升到其 Tg 附近，该形变则可完全回复，因此它在本质上 仍属高弹形变，并非粘流形变，是由高分子的链段运动 所引起的。 这种形变称为强迫高弹形变。
Stress
Yield stress
(4)断裂强度 (5)断裂伸长率 (6)断裂韧性
Strain
以应力应变曲线测定的韧性
d
量纲=Pam/m=N/m2 m/m= J/m3
材料在屈服点之前发生的断裂称为脆性断裂 brittle fracture ； 在屈服点后发生的断裂称为韧性断裂 ductile fracture 。
5.1.2细颈
1）细颈的形成原因
本质：剪切力作用下发生塑性流动 A0 F F
F
F
Fn F α F 正应力 0 A0 切向力 A Fs
A0 斜截面面积 A sin
F
法向力 Fn＝F·sinα
Fs＝F·cosα
A
法应力： n Fn 0 sin 2 切应力： S FS 0 sin cos 1 0 sin 2
A
plastic deformation 塑性形变
Strain hardening 应变硬化
A E A
O
A y
B
图 非晶态聚合物在玻璃态的应力-应变曲线
高聚物的力学性能
●相对分子质量及分布对强度的影响
规律：强度随相对分子质量的增大而增加，分布宽窄影响不大，但低聚物部分增加时，因低分子部分发生分子间断裂而使强度下降。
●低分子掺合物对强度的影响
规律：低分子物质的加入降低强度。
▓实例增塑剂的加入能降低强度，但对脆性高聚物而言，少量加入低分子物质，能增加强度。
●交联对强度的影响
规律：适度交联增加强度，但过度交联，在受外力时，会使应力集中而降低强度。
▓实例橡胶的适度交联。
●结晶对强度的影响
规律：结晶度增大，强度增加，但材料变硬而脆；大球晶增加断裂伸长率，小球晶增加韧性、强度、模量等；纤维状晶体强度大于折叠晶体强度。
▓实例缓慢降温有利形成大球晶，淬火有利形成小球晶。
●取向对强度的影响
规律：取向能增加取向方向上材料的强度。
§5高聚物的力学性能
特例：以橡胶为改性剂，提高高聚物材料抗冲击性能。
对橡胶的要求：玻璃化温度必须远低于使用温度；橡胶不溶于刚性高聚物而形成二相；两种高聚物溶解行为上相似，有利于相互黏着。
若三条件达不到，加入第三组分。
效果：原脆性高聚物的冲击强度提高5～10倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
●相对分子质量及分布对强度的影响
规律：强度随相对分子质量的增大而增加，分布宽窄影响不大，但低聚物部分增加时，因低分子部分发生分子间断裂而使强度下降。
●低分子掺合物对强度的影响
规律：低分子物质的加入降低强度。
▓实例增塑剂的加入能降低强度，但对脆性高聚物而言，少量加入低分子物质，能增加强度。
●交联对强度的影响
规律：适度交联增加强度，但过度交联，在受外力时，会使应力集中而降低强度。
▓实例橡胶的适度交联。
●结晶对强度的影响
规律：结晶度增大，强度增加，但材料变硬而脆；大球晶增加断裂伸长率，小球晶增加韧性、强度、模量等；纤维状晶体强度大于折叠晶体强度。
▓实例缓慢降温有利形成大球晶，淬火有利形成小球晶。
●取向对强度的影响
规律：取向能增加取向方向上材料的强度。
§5高聚物的力学性能
特例：以橡胶为改性剂，提高高聚物材料抗冲击性能。
对橡胶的要求：玻璃化温度必须远低于使用温度；橡胶不溶于刚性高聚物而形成二相；两种高聚物溶解行为上相似，有利于相互黏着。
若三条件达不到，加入第三组分。
效果：原脆性高聚物的冲击强度提高5～10倍。
