H3C S3100 交换机配置步骤
H3C S3100低端交换机配置步伐之阿布丰王创作1、给设备命名<H3C>system[H3C]sysname （楼宇名称简写）2、配IP地址及vlan描述[H3C]interface Vlan-interface1 （VLAN 1作为下级单元的管理VLAN）[H3C-Vlan-interface1] ip address （各楼宇设备IP）IP地址掩码[H3C-Vlan-interface1]description GL_VLAN3、缺省网关[H3C]ip route-static 0.0.0.0 0.0.0.0 本地网关地址4、超级用户密码[H3C]super password level 3 cipher H3C5、配置telnet密码[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password[H3C-ui-vty0-4]set authentication password cipher huawei [H3C-ui-vty0-4]user privilege level 16、WEB访问用户名和密码[H3C]local-user admin[H3C-luser-admin]password cipher huawei[H3C-luser-admin]service-type telnet [H3C-luser-admin]level 37、网管配置[H3C]snmp-agent community read public[H3C]snmp-agent community write H3C[H3C]snmp-agent sys-info version all[H3C]snmp-agent trap enable8、链路捆绑及端口描述[H3C]link-aggregation group1modemanual[H3C]interface GigabitEthernet3/0/1[H3C-GigabitEthernet3/0/1]port link-type trunk[H3C-GigabitEthernet3/0/1]port trunk permit vlan1000[H3C-GigabitEthernet3/0/1]port link-aggregation group1[H3C-GigabitEthernet3/0/1]description TO_对端设备名_对端设备型号_对端接口#[H3C]interface GigabitEthernet3/0/2[H3C-GigabitEthernet3/0/2]port link-type trunk[H3C-GigabitEthernet3/0/2]port trunk permit vlan1000[H3C-GigabitEthernet3/0/2]port link-aggregation group19、Trunk链路配置[H3C]interface GigabitEthernet1/1/3[H3C-GigabitEthernet1/1/3]port link-type trunk[H3C-GigabitEthernet1/1/3]port trunk permit vlan all10、S3100交换机堆叠[H3C]stacking ip-pool IP地址前缀堆叠交换机个数IP地址掩码[H3C]stacking enable11、O SPF简易配置过程[H3C]ospf[H3C -ospf-1]area 区域编码[H3C -ospf-1-area-0.0.0.1]network IP地址 IP地址反掩码12、O SPF和RIP路由的双向引入[H3C]ospf[H3C -ospf-1]import-route rip[H3C]rip[H3C -ospf-1]import-route ospf。
H3CS3100-SI系列以太网交换机命令MAC地址转发表管理命令
H3CS3100-SI系列以太⽹交换机命令MAC地址转发表管理命令【命令】display mac-address aging-time【视图】任意视图【参数】⽆【描述】display mac-address aging-time 命令⽤来显⽰ MAC 地址表动态表项的⽼化时间。
相关配置可参考命令 mac-address，mac-address timer，display mac-address。
【举例】# 显⽰ MAC地址表中动态表项的⽼化时间。
<H3C>display mac-address aging-timeMac address aging time: 300s以上显⽰信息表⽰：MAC地址表中动态表项的⽼化时间为 300秒。
<H3C> display mac-address aging-timeMac address aging time: no-aging以上显⽰信息表⽰：MAC地址表中动态表项不⽼化。
【命令】display mac-address [ display-option ]【视图】任意视图【参数】display-option：表⽰可以有选择的显⽰部分MAC地址表信息，取值范围如表所⽰。
表 display-option参数取值及含义取值含义mac-address [ vlan vlan-id ] 显⽰指定的MAC地址信息{ static | dynamic | blackhole } [ interfaceinterface-type interface-number ] [ vlanvlan-id ] [ count ]显⽰动态、静态或⿊洞MAC地址信息interface interface-type interface-number[ vlan vlan-id ] [ count ]显⽰指定端⼝中的所有MAC地址信息vlan vlan-id [ count ] 显⽰指定VLAN中的所有MAC地址信息count 显⽰交换机MAC地址表项的总数量statistics 显⽰交换机MAC地址表项的统计数据mac-address：MAC地址。
15-dhcp-snooping命令
【参数】 无
【描述】 dhcp-snooping 命 令 用 来 开 启 交 换 机 监 听 DHCP 广 播 报 文 的 功 能 ， undo dhcp-snooping 命令用来关闭此功能。 缺省情况下，交换机关闭监听 DHCP 广播报文功能。 相关配置可参考命令 display dhcp-snooping。
【视图】 任意视图
1-1
H3C S3100-SI 系列以太网交换机 命令手册 DHCP-Snooping
【参数】
无
第 1 章 DHCP-Snooping 配置命令
【描述】
display dhcp-snooping 命令用来显示通过 DHCP-Snooping 记录的用户 IP 地址和 MAC 地址的对应关系。 相关配置可参考命令 dhcp-snooping。
【举例】 # 启动监听 DHCP 功能。
<H3C> system-view System View: return to User View with Ctrl+Z [H3C] dhcp-snooping
1.1.2 display dhcp-snooping
【命令】 display dhcp-snooping
H3C S3100-SI 系列以太网交换机 命令手册 DHCP-Snooping
目录
目录
第 1 章 DHCP-Snooping配置命令 ...........................................................................................1-1 1.1 DHCP-Snooping配置命令.................................................................................................. 1-1 1.1.1 dhcp-snooping......................................................................................................... 1-1 1.1.2 display dhcp-snooping ............................................................................................ 1-1
h3c s3100-si系列以太网交换机 安装手册
《H3C S3100-SI 系列以太网交换机 命令手册》
详细解释 S3100-SI 系列以太网交换机中的操作命令。 对命令行接口、登录交换机、VLAN、GVRP、端口、 MAC 地 址 转 发 表 管 理 、 MSTP 、 802.1x 、 AAA&RADIUS 、ACL、QoS、SNMP、RMON、NTP、 SSH 等模块的配置命令进行了详细解释
前言
相关手册
手册名称
用途
《H3C S3100-SI 系列以太网交换机 操作手册》
介绍了命令行接口、登录交换机、VLAN、GVRP、端 口 、 MAC 地 址 转 发 表 管 理 、 MSTP 、 802.1x 、 AAA&RADIUS 、ACL、QoS、SNMP、RMON、NTP、 SSH 等模块的配置
wwwhuawei3comcomcn相关手册手册名称用途h3cs3100si系列以太网交换机操作手册介绍了命令行接口登录交换机vlangvrp端口mac地址转发表管理mstp8021xaaaradiusaclqossnmprmonntpssh等模块的配置h3cs3100si系列以太网交换机命令手册详细解释s3100si系列以太网交换机中的操作命令
带方括号“[ ]”表示窗口名、菜单名和数据表，如“弹出[新建用户] 窗口”。
多级菜单用“/”隔开。如[文件/新建/文件夹]多级菜单表示[文件]菜 单下的[新建]子菜单下的[文件夹]菜单项。
2. 各类标志 本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意 义如下：
小心、注意：提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者 交换机损坏。
本书简介
《H3C S3100-SI 系列以太网交换机 安装手册》主要介绍了 H3C S3100-SI 系列以 太网交换机的硬件特性及交换机的安装、配置和维护。在安装交换机前及安装过程 中，为避免可能出现的设备损坏和人身伤害，请仔细阅读本手册。本手册包含如下 章节：
H3C S3600系列以太网交换机 操作手册-Release 1602(V1.02) 39-系统维护与调试操作

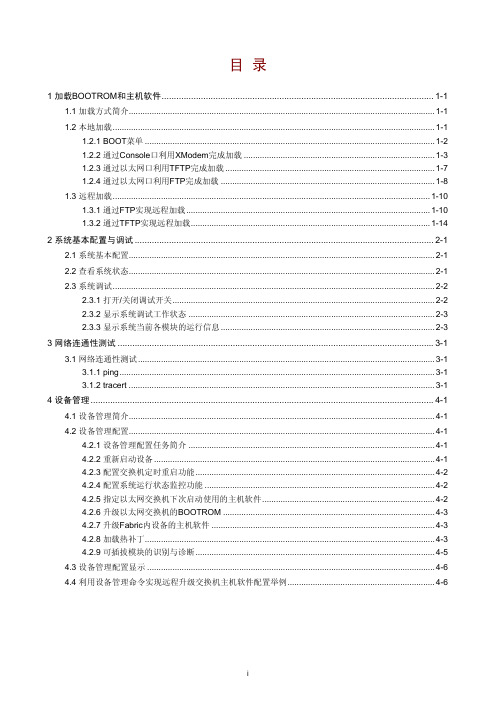

目录1 加载BOOTROM和主机软件...............................................................................................................1-11.1 加载方式简介.....................................................................................................................................1-11.2 本地加载............................................................................................................................................1-11.2.1 BOOT菜单..............................................................................................................................1-21.2.2 通过Console口利用XModem完成加载...................................................................................1-31.2.3 通过以太网口利用TFTP完成加载...........................................................................................1-71.2.4 通过以太网口利用FTP完成加载.............................................................................................1-81.3 远程加载..........................................................................................................................................1-101.3.1 通过FTP实现远程加载..........................................................................................................1-101.3.2 通过TFTP实现远程加载........................................................................................................1-142 系统基本配置与调试..........................................................................................................................2-12.1 系统基本配置.....................................................................................................................................2-12.2 查看系统状态.....................................................................................................................................2-12.3 系统调试............................................................................................................................................2-22.3.1 打开/关闭调试开关..................................................................................................................2-22.3.2 显示系统调试工作状态...........................................................................................................2-32.3.3 显示系统当前各模块的运行信息.............................................................................................2-33 网络连通性测试.................................................................................................................................3-13.1 网络连通性测试.................................................................................................................................3-13.1.1 ping.........................................................................................................................................3-13.1.2 tracert.....................................................................................................................................3-14 设备管理............................................................................................................................................4-14.1 设备管理简介.....................................................................................................................................4-14.2 设备管理配置.....................................................................................................................................4-14.2.1 设备管理配置任务简介...........................................................................................................4-14.2.2 重新启动设备..........................................................................................................................4-14.2.3 配置交换机定时重启功能........................................................................................................4-24.2.4 配置系统运行状态监控功能....................................................................................................4-24.2.5 指定以太网交换机下次启动使用的主机软件...........................................................................4-24.2.6 升级以太网交换机的BOOTROM............................................................................................4-34.2.7 升级Fabric内设备的主机软件.................................................................................................4-34.2.8 加载热补丁..............................................................................................................................4-34.2.9 可插拔模块的识别与诊断........................................................................................................4-54.3 设备管理配置显示.............................................................................................................................4-64.4 利用设备管理命令实现远程升级交换机主机软件配置举例................................................................4-61 加载BOOTROM和主机软件z新增“系统运行状态监控”特性，具体介绍请参见4.2.4 配置系统运行状态监控功能。
