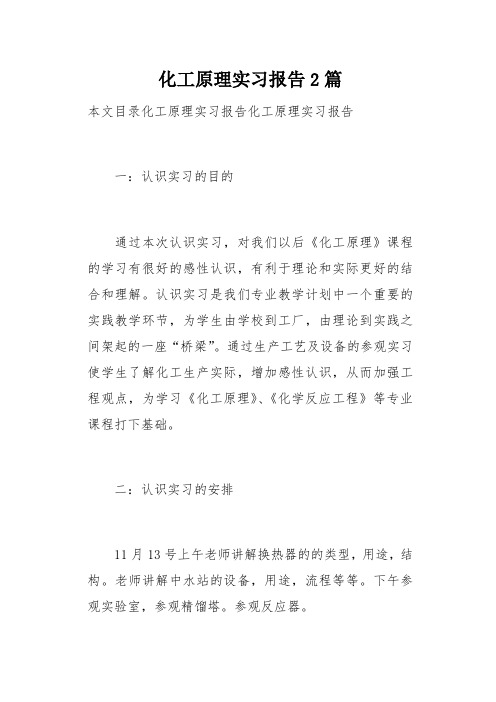

化工原理实习报告2篇本文目录化工原理实习报告化工原理实习报告一：认识实习的目的通过本次认识实习，对我们以后《化工原理》课程的学习有很好的感性认识，有利于理论和实际更好的结合和理解。
认识实习是我们专业教学计划中一个重要的实践教学环节，为学生由学校到工厂，由理论到实践之间架起的一座“桥梁”。
通过生产工艺及设备的参观实习使学生了解化工生产实际，增加感性认识，从而加强工程观点，为学习《化工原理》、《化学反应工程》等专业课程打下基础。
二：认识实习的安排11月13号上午老师讲解换热器的的类型，用途，结构。
老师讲解中水站的设备，用途，流程等等。
下午参观实验室，参观精馏塔。
参观反应器。
11月14号下午13点组织参观中水站，由老师的讲解，了解中水站的原理，流程，仪器的用途等等。
出于某些原因，这次的认识实习并没有像往年那样去工厂参观，而是通过老师的讲解，通过中水站的参观，来了解一些关于实际操作的问题。
对化工原理所学的一些知识有更深入更形象的理解。
三：认识实习的内容1.换热器换热器是工厂内应用最为广泛的设备之一，换热器按照其结构形式分为：管式换热器、板式换热器和热管式换热器。
管式换热器分为：管壳式换热器、蛇管式换热器、套管式换热器和翘片管式换热器。
其中应用最为广泛的是管壳式换热器，又称管式换热器，是一种通用的标准换热设备。
它具有结构简单、坚固耐用、造价低廉、用途广泛、清洗方便、适应性强等有点；在换热设备中占据主导地位。
管壳式换热器根据结构特点分为：1固定管板式换热器2浮头式换热器3u形管式换热器4填料函式换热器5釜式换热器。
蛇管式换热器是管式换热器中结构最为简单，操作最方便的一种换热设备。
通常按照换热方式不同，将蛇管式换热器分为沉浸式和喷淋式两类：1沉浸式蛇管换热器的优点是结构简单、价格低廉、便于防腐蚀、能承受高压。
其缺点是由于容积的体积较蛇管的就、体积大的多，管外流体的传热膜系数较小，故常需加搅拌装置，以提高其转热效率。
化工原理课程实训报告
一、实训背景随着我国化工产业的快速发展，化工原理作为化工专业学生的基础课程，对于培养学生的实践能力和工程素养具有重要意义。
本次实训旨在通过实际操作，让学生深入理解化工原理课程中的理论知识，掌握化工单元操作的基本原理和操作技能，提高学生的动手能力和团队协作精神。
二、实训目的1. 理解化工原理课程中单元操作的基本原理和操作流程。
2. 掌握化工单元操作设备的结构、性能和操作方法。
3. 提高学生的动手能力和实际操作技能。
4. 培养学生的团队协作精神和沟通能力。
三、实训内容本次实训主要涉及以下单元操作：1. 流体流动：通过管路输送实验，了解流体在管路中的流动特性，掌握流体流动的计算方法。
2. 传热：通过传热实验，学习传热的基本原理，掌握传热系数的计算方法。
3. 传质：通过传质实验，了解传质的基本原理，掌握传质系数的计算方法。
4. 蒸馏：通过蒸馏实验，学习蒸馏的基本原理，掌握蒸馏塔的设计和操作方法。
5. 吸收：通过吸收实验，了解吸收的基本原理，掌握吸收塔的设计和操作方法。
四、实训过程1. 准备工作：实训前，学生需要预习相关理论知识，了解实验目的、原理和操作步骤。
2. 实验操作：在实验过程中，学生需要按照实验指导书的要求，认真操作实验设备，观察实验现象，记录实验数据。
3. 数据分析：实验结束后，学生对实验数据进行整理和分析，运用所学理论知识解释实验现象，验证实验结果。
4. 实验报告：根据实验数据和结果，撰写实验报告，总结实验过程中的经验和教训。
五、实训结果与分析1. 流体流动实验：通过管路输送实验，学生掌握了流体在管路中的流动特性，了解了流速、流量、阻力等因素对流体流动的影响。
2. 传热实验：通过传热实验，学生掌握了传热的基本原理，了解了传热系数、传热面积等因素对传热效果的影响。
3. 传质实验：通过传质实验，学生掌握了传质的基本原理，了解了传质系数、传质面积等因素对传质效果的影响。
4. 蒸馏实验：通过蒸馏实验，学生掌握了蒸馏的基本原理，了解了蒸馏塔的设计和操作方法，能够根据实际需求设计蒸馏塔。
化工原理含实验报告(3篇)
第1篇一、实验目的1. 理解并掌握化工原理中的基本概念和原理。
2. 通过实验验证理论知识，提高实验技能。
3. 熟悉化工原理实验装置的操作方法，培养动手能力。
4. 学会运用实验数据进行分析，提高数据处理能力。
