双极型集成电路
第七章双极型逻辑集成电路优秀课件
长脖子基区通常选取 2~E31方（E约2 500欧E3 姆）
等位接触
E1 E2 E3 E4
为了使多个发射区处
于相同的基区电位C， 在多个发射区旁应设 B 计基区等位孔并用金 属覆盖。
B
C
长脖子基区
2009-3-15
韩良
12
7.1.1两管TTL与非门 6.多发射极晶体管的设计
④肖特基晶体管减小反向漏电流原理
关态：输入有低电平
A
T2
B
T1
T3
T1 深饱和，T2 、 T3截止
C
R3
输出高电平
VOH = VCC -VD - R2 IR2
2009-3-15
韩良
15
7.1.2 三管单元TTL与非门
2.特点
T2的作用：提高抗干扰能力 加快了导通速度
VCC
影响了截止速度
R1
R2 D
D 的作用：加快T3退饱和(截止)
C
T4
如VA = VIL, T1发射结必 然导通，导通后T1的基
R3
极电位被钳在
VB1= VIL+ VON=0.9V
F
控制T3饱和度
R3 的作用：为T3提供泄放通路
A
T2
（加快截止，对导通不利）
B
T1
T3
C
R3
扇出能力差，速度慢， 容性负载能力差
2009-3-15
韩良
16
7.1.2 三管单元TT电仍平没被能箝被位以降单低块输集出成的电逻路辑形摆式幅应用 图到大(c市规RR)将==场模0∞二时， 集时极,而 成，T管3是 电属不D常路于饱改作中O和为C简。，电门化速阻，逻度R速辑。快度单，慢元但，电低低路电电被平平应驱驱用动动在差强中。。
双极型集成电路制造工艺
双极型集成电路（Bipolar）制造工艺双极集成电路基础有源器件：双极晶体管无源器件：电阻、电容、电感等双极IC：数字集成电路、模拟和微波集成电路特点：速度快、稳定性好、负载能力强新型双极晶体管：异质结双极晶体管多晶硅发射极双极晶体管B E C•埋层•外延层•隔离区•基区•发射区和集电区•金属化PN结隔离的NPN晶体管•钝化层•几个概念–有源区:硅片上用于制造元器件的区域–场区:没有制作元器件的区域•埋层•外延层•隔离区•基区•发射区和集电区•金属化•钝化层介质(厚氧化层)隔离的NPN晶体管如何制造双极晶体管？双极晶体管是基于平面工艺，在硅表面加工制造出来的元器件隔离方法：PN结隔离、PN结对通隔离、介质—PN结混合隔离、全介质沟槽隔离PN结隔离PN结对通隔离轻掺杂的外晶体管延层PNP晶体管(横向PNP和衬底PNP)C EN C EB B P PP P横向PNP晶体管B EP CN+N+ N-epiP-subs衬底PNP晶体管pn结隔离SBC结构工艺流程pn结隔离SBC结构工艺流程n+埋层的设计n+埋层的两个作用①减小晶体管收集区串联电阻②减弱寄生PNP管效应考虑二个要点①选固溶度大的杂质以减小埋层的电阻率②选扩散系数小的杂质以减小后续高温工艺中n+埋层向外延层的扩散外延生长的设计外延层电阻率隔离区的设计z确保p+隔离扩散穿透整个n型外延层,和p型衬底相通z隔离扩散过程中外延层的下推距离集电极深接触的设计①进一步降低集电极串联电阻②集电极欧姆接触穿透外延层和埋层相连③使用“磷穿透”工艺两个不利因素：①增加工艺的复杂性n+②加大集电极和基区之间的距离基区形成的设计考虑z为提高电流放大倍数β值和减小基区渡越时间，要求基区宽度W小，基区的掺杂浓度N低b b太低时，在较高工作电压下，集电结和发射结z Nb空间电荷区容易相连会造成穿通现象，而且低Nb 也会加大基区电阻.小到一定限度，也要求提高基区的浓度防止基z Wb区穿通依据实际情况折衷考虑。
双极型电路
双极型电路
在半导体内，多数载流子和少数载流子两种极性的载流子（空穴和电子）都参与有源元件的导电，如通常的NPN或PNP双极型晶体管。
以这类晶体管为基础的单片集成电路，称为双极型集成电路。
以通常的NPN或PNP型双极型晶体管为基础的单片集成电路。
它是1958年世界上最早制成的集成电路。
双极型集成电路主要以硅材料为衬底，在平面工艺基础上采用埋层工艺和隔离技术，以双极型晶体管为基础元件。
按功能可分为数字集成电路和模拟集成电路两类。
在数字集成电路的发展过程中，曾出现了多种不同类型的电路形式，典型的双极型数字集成电路主要有晶体管-晶体管逻辑电路(TTL)，发射极耦合逻辑电路(ECL)，集成注入逻辑电路(I2L)。
TTL电路形式发展较早，工艺比较成熟。
ECL电路速度快，但功耗大。
I2L电路速度较慢，但集成密度高。
同金属-氧化物-半导体集成电路相比，双极型集成电路速度快，广泛地应用于模拟集成电路和数字集成电路。
双极型集成电路是最早制成集成化的电路，出现于1958年。
双极型集成电路主要以硅材料为衬底，在平面工艺基础上采用埋层工艺和隔离
技术，以双极型晶体管为基础元件。
它包括数字集成电路和线性集成电路两类。
UTC3845双极型线性集成电路说明书
UTC3845 双极型线性集成电路1电流模式PWM 控制电路描述UTC3845D / E 提供了必要的功能来实现离线或DC 到DC 固定频率电流模式控制方案以最少的外部元件数量。
在内部实现电路包括欠压锁定，启动电流小于1mA 时，精度误差放大器的输入，以确保锁定操作，这也提供了一个PWM 比较器限流控制，和输出级的精密参考修剪设计源或汇高的峰值电流.特点★优化的离线和DC 到DC 转换 ★低启动电流（小于1mA ） ★自动前馈补偿 ★逐脉冲电流限制 ★增强的负载响应特性 ★与滞后欠压闭锁 ★双脉冲抑制 ★高电流图腾柱输出 ★内部调整带隙基准源 ★ 500kHz 的操作 ★低RO 误差放大器DIP-8SOP-8内部框图Vref VFB COMPCURRENT SENSERT/CT VccOUTPUTVccUTC3845双极型线性集成电路注1: Ta>25︒C,P D降额8mW/︒C.2UTC3845双极型线性集成电路3UTC3845 双极型线性集成电路4注2:这些参数仅供参考.注3测量的参数跳变点的闩锁 Vpin 2=0. 注4:增益:ΔVpin 1ΔVpin 3A=;0 ≤Vpin 3≤ 0.8V注5:调整Vcc 高于前启动阈值 15V.UTC3845 双极型线性集成电路5环路增益实验室测试电路VrefVccError Amp Adjust高峰值电流与容性负载，需要完善的接地处理技术.时间安排旁路电容应连接紧密，在的单点接地.晶体管和5kΩ的电位器用于样品振荡器波形并应用一个可调节的斜坡到引脚3到引脚5 。
欠压锁定VonVoffIccVcc在欠压锁定，输出驱动器偏置高阻抗状态。
6脚应该是一个泄放电阻，以防止启动电源开关，输出漏电流分流到地。
误差放大器配置误差放大器可以进出0.5mA 。
UTC3845双极型线性集成电路电流检测电路峰值电流(Is) 由以下公式决定:Ismax=10V/Rs.需要一个小的RC滤波器抑制开关转变。
第八章双极型集成电路1
2020/7/13
47
接触孔和通孔
金属2
金属1
金属1
通
孔
接触 孔
金属2
2020/7/13
48
补充2：芯片封装工艺
2020/7/13
49
（1）封装工序流程
2020/7/13
50
（2）管芯分割工艺
2020/7/13
51
（3）芯片粘贴
2020/7/13
52
（4）引线键合
2020/7/13
53
（5）模压（塑封） （6）封装分类
• 氮化硅的化学气相淀积：中等温度(780～ 820℃)的LPCVD或低温(300℃) PECVD方法 淀积
2020/7/13
41
3、物理气相淀积(PVD)
• 蒸发：在真空系统中，金属原子获得足够的 能量后便可以脱离金属表面的束缚成为蒸汽 原子，淀积在晶片上。按照能量来源的不同 ，有灯丝加热蒸发和电子束蒸发两种
• 热分解淀积法
2020/7/13
32
进行干氧和湿氧氧化的氧化炉示意图
2020/7/13
33
2020/7/13
34
2、化学气相淀积(CVD)
• 化学气相淀积(Chemical Vapor Deposition)：通 过气态物质的化学反应在衬底上淀积一层薄膜材 料的过程
• CVD技术特点：
– 具有淀积温度低、不消耗衬底材料、薄膜成分 和厚度易于控制、均匀性和重复性好、台阶覆 盖优良、适用范围广、设备简单等一系列优点
• 作为集成电路的隔离介质材料
• 作为电容器的绝缘介质材料
• 作为多层金属互连层之间的介质材料
• 作为对器件和电路进行钝化的钝化层 材料
简述双极型集成电路的工艺流程

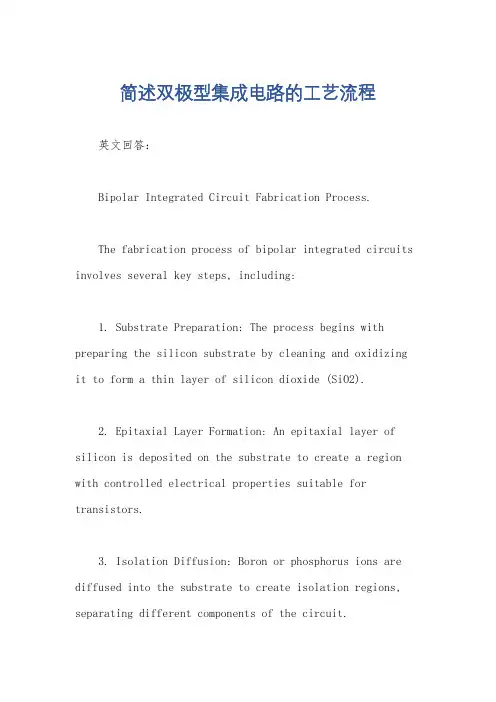

简述双极型集成电路的工艺流程英文回答：Bipolar Integrated Circuit Fabrication Process.The fabrication process of bipolar integrated circuits involves several key steps, including:1. Substrate Preparation: The process begins with preparing the silicon substrate by cleaning and oxidizing it to form a thin layer of silicon dioxide (SiO2).2. Epitaxial Layer Formation: An epitaxial layer of silicon is deposited on the substrate to create a region with controlled electrical properties suitable for transistors.3. Isolation Diffusion: Boron or phosphorus ions are diffused into the substrate to create isolation regions, separating different components of the circuit.4. Base Diffusion: Boron or phosphorus ions arediffused into selected regions to form the transistor base regions.5. Emitter Diffusion: Phosphorus or arsenic ions are diffused into the base regions to form the transistor emitter regions.6. Contact Formation: Metal contacts are deposited and patterned to connect the different components of the circuit.7. Passivation: A layer of silicon nitride or polyimide is deposited to protect the circuit from external contaminants.8. Packaging: The circuit is encapsulated in a protective package to provide mechanical and environmental protection.中文回答：双极型集成电路的工艺流程。
