集成电路制造工艺概述

集成电路制造工艺概述目录集成电路制造工艺概述 (1)一、集成电路制造工艺的概念 (1)二、集成电路制造的发展历程 (1)三、集成电路制造工艺的流程 (2)1.晶圆制造 (2)1.1晶体生长(Crystal Growth) (2)1.2切片(Slicing) /边缘研磨(Edge Grinding)/抛光(Surface Polishing) (2)1.3包裹(Wrapping)/运输(Shipping) (2)2.沉积 (3)2.1外延沉积 (Epitaxial Deposition) (3)2、2化学气相沉积 (Chemical Vapor Deposition) (3)2、3物理气相沉积(Physical Vapor Deposition) (3)3.光刻(Photolithography) (3)4.刻蚀(Etching) (4)5.离子注入 (Ion Implantation) (4)6.热处理(Thermal Processing) (4)7.化学机械研磨(CMP) (4)8.晶圆检测(Wafer Metrology) (5)9.晶圆检查Wafer Inspection (Particles) (5)10.晶圆探针测试(Wafer Probe Test) (5)11.封装(Assembly & Packaging) (6)12.成品检测(Final Test) (6)四、集成电路制造工艺的前景 (6)五、小结 (6)参考文献 (7)集成电路制造工艺概述电子信息学院电子3121班摘要:集成电路对于我们工科学生来说并不陌生,我们与它打交道的机会数不胜数。

计算机、电视机、手机、网站、取款机等等。

集成电路在体积、重量、耗电、寿命、可靠性及电性能方面远远优于晶体管元件组成的电路,在当今这信息化的社会中集成电路已成为各行各业实现信息化、智能化的基础,目前为止已广泛应用于电子设备、仪器仪表及电视机、录像机等电子设备中。

关键词:集成电路、制造工艺一、集成电路制造工艺的概念集成电路制造工艺是把电路所需要的晶体管、二极管、电阻器和电容器等元件用一定工艺方式制作在一小块硅片、玻璃或陶瓷衬底上,再用适当的工艺进行互连,然后封装在一个管壳内,使整个电路的体积大大缩小,引出线和焊接点的数目也大为减少。

二、集成电路制造的发展历程早在1952年,英国的杜默(Geoffrey W. A. Dummer) 就提出集成电路的构想。

1906年,第一个电子管诞生;1912年前后,电子管的制作日趋成熟引发了无线电技术的发展;1918年前后,逐步发现了半导体材料;1920年,发现半导体材料所具有的光敏特性;1932年前后,运用量子学说建立了能带理论研究半导体现象;1956年,硅台面晶体管问世;1960年12月,世界上第一块硅集成电路制造成功;1966年,美国贝尔实验室使用比较完善的硅外延平面工艺制造成第一块公认的大规模集成电路。

1988年,16M DRAM问世,1平方厘米大小的硅片上集成有3500万个晶体管,标志着进入超大规模集成电路阶段的更高阶段。

1997年,300MHz奔腾Ⅱ问世,采用0.25μm工艺,奔腾系列芯片的推出让计算机的发展如虎添翼,发展速度让人惊叹。

2009年,intel酷睿i系列全新推出,创纪录采用了领先的32纳米工艺,并且下一代22纳米工艺正在研发。

集成电路制作工艺的日益成熟和各集成电路厂商的不断竞争,使集成电路发挥了它更大的功能,更好的服务于社会。

由此集成电路从产生到成熟大致经历了“电子管——晶体管——集成电路——超大规模集成电路”的过程。

三、集成电路制造工艺的流程1.晶圆制造1.1晶体生长(Crystal Growth)晶体生长需要高精度的自动化拉晶系统。

将石英矿石经由电弧炉提炼,盐酸氯化,并经蒸馏后,制成了高纯度的多晶硅,其纯度高达0.99999999999。

采用精炼石英矿而获得的多晶硅,加入少量的电活性“掺杂剂”,如砷、硼、磷或锑,一同放入位于高温炉中融解。

多晶硅块及掺杂剂融化以后,用一根长晶线缆作为籽晶,插入到融化的多晶硅中直至底部。

然后,旋转线缆并慢慢拉出,最后,再将其冷却结晶,就形成圆柱状的单晶硅晶棒,即硅棒。

此过程称为“长晶”。

硅棒一般长3英尺,直径有6英寸、8英寸、12英寸等不同尺寸。

1.2切片(Slicing) /边缘研磨(Edge Grinding)/抛光(Surface Polishing)切片是利用特殊的内圆刀片,将硅棒切成具有精确几何尺寸的薄晶圆。

然后,对晶圆表面和边缘进行抛光、研磨并清洗,将刚切割的晶圆的锐利边缘整成圆弧形,去除粗糙的划痕和杂质,就获得近乎完美的硅晶圆。

1.3包裹(Wrapping)/运输(Shipping)晶圆制造完成以后,还需要专业的设备对这些近乎完美的硅晶圆进行包裹和运输。

晶圆输送载体可为半导体制造商提供快速一致和可靠的晶圆取放,并提高生产力。

2.沉积2.1外延沉积(Epitaxial Deposition)在晶圆使用过程中,外延层是在半导体晶圆上沉积的第一层。

现代大多数外延生长沉积是在硅底层上利用低压化学气相沉积(LPCVD)方法生长硅薄膜。

外延层由超纯硅形成,是作为缓冲层阻止有害杂质进入硅衬底的。

由于外延层可能会使有少量缺陷的晶圆能够被使用,所以今后可能会在300mm晶圆上更多采用。

2、2化学气相沉积 (Chemical Vapor Deposition)化学气相沉积(CVD)是在晶圆表面通过分解气体分子沉积混合物的技术。

CVD会产生很多非等离子热中间物,一个共性的方面是这些中间物或先驱物都是气体。

2、3物理气相沉积(Physical Vapor Deposition)晶圆上最常见的金属互连材料是Al,通常应用物理气相沉积(PVD)法制备金属材料薄膜。

在PVD系统中用离子轰击Al靶,使靶材表面Al原子以一定能量逸出,然后在晶圆表面沉积。

PVD方法也用于沉积阻挡层和籽晶层,以及用于双嵌式互连的铜薄膜。

3.光刻(Photolithography)光刻是在晶圆上印制芯片电路图形的工艺,是集成电路制造的最关键步骤,在整个芯片的制造过程中约占据了整体制造成本的35%。

光刻也是决定了集成电路按照摩尔定律发展的一个重要原因,如果没有光刻技术的进步,集成电路就不可能从微米进入深亚微米再进入纳米时代。

光刻工艺将掩膜图形转移到晶片表面的光刻胶上,首先光刻胶处理设备把光刻胶旋涂到晶圆表面,再经过分步重复曝光和显影处理之后,在晶圆上形成需要的图形。

4.刻蚀(Etching)在集成电路制造过程中,经过掩模套准、曝光和显影,在抗蚀剂膜上复印出所需的图形,或者用电子束直接描绘在抗蚀剂膜上产生图形,然后把此图形精确地转移到抗蚀剂下面的介质薄膜(如氧化硅、氮化硅、多晶硅)或金属薄膜上去,制造出所需的薄层图案。

刻蚀就是用化学的、物理的或同时使用化学和物理的方法,有选择地把没有被抗蚀剂掩蔽的那一部分薄膜层除去,从而在薄膜上得到和抗蚀剂膜上完全一致的图形。

5.离子注入 (Ion Implantation)晶圆衬底是纯硅材料,不导电或导电性极弱。

为了在芯片内具有导电性,必须在晶圆里掺入微量的不纯物质,通常是砷、硼、磷。

掺杂可以在扩散炉中进行,也可以采用离子注入实现。

一些先进的应用都是采用离子注入掺杂的。

离子注入有中电流离子注入、大电流/低能量离子注入、高能量离子注入三种,适于不同的应用需求。

6.热处理(Thermal Processing)利用热能将物体内产生内应力的一些缺陷加以消除。

所施加的能量将增加晶格原子及缺陷在物体内的振动及扩散,使得原子的排列得以重整。

热处理是沉积制造工序后的一个工序,用来改变沉积薄膜的机械性能。

7.化学机械研磨(CMP)推动芯片技术向前发展的关键之一是每个芯片的层数在增加,一个芯片上堆叠的层数越来越多,而各层的平坦不均会增加光刻精细电路图像的困难。

CMP 系统是使用抛光垫和化学研磨剂选择性抛光沉积层使其平坦化。

CMP 包括多晶硅金属介质(PMD)平坦化、层间绝缘膜(ILD) 平坦化和钨平坦化。

CMP 是铜镶嵌互连工艺中的关键技术。

8.晶圆检测(Wafer Metrology)在芯片制造过程中,为了保证晶圆按照预定的设计要求被加工必须进行大量的检测和量测,包括芯片上线宽度的测量、各层厚度的测量、各层表面形貌测量,以及各个层的一些电子性能的测量。

随着半导体工艺和制造技术的不断发展,这些检测已经成为提高量产和良率的不可缺少的部分。

在铜互连工艺中,由于采用更精细的线宽技术和低k介电材料,需要开发更精密的测试设备和新的测试方法。

检测主要包括三类:光学检测、薄膜检测、关键尺寸扫描电子检测(CD-SEM)。

晶圆检测的一个重要发展趋势是将多种测量方法融合于一个工艺设备中。

9.晶圆检查Wafer Inspection (Particles)在晶圆制造过程中很多步骤需要进行晶圆的污染微粒检查。

如裸晶圆检查、设备监控(利用工艺设备控制沉积到晶圆上的微粒尺寸),以及在CMP、CVD及离子注入之后的检查,通常这样的检查是在晶圆应用之前,或在一个涂光刻胶的层曝光之前,称之为无图形检查。

10.晶圆探针测试(Wafer Probe Test)晶圆探针测试是对制造完成的晶圆上的每个芯片(Die)进行针测,测试时,晶圆被固定在真空吸力的卡盘上,并与很薄的探针电测器对准,细如毛发的探针与芯片的每一个焊接点相接触。

在测试过程中,每一个芯片的电性能和电路机能都被检测到,不合格的晶粒会被标上记号,而后当芯片切割成独立的芯片颗粒时,标有记号的不合格芯片颗粒会被淘汰。

探针检测的相关数据,现在已经可以用来对晶圆制造中的良率提升提供帮助。

11.封装(Assembly & Packaging)晶圆上的芯片在这里被切割成单个芯片,然后进行封装,这样才能使芯片最终安放在PCB板上。

这里需要用的设备包括晶圆切割机,粘片机(将芯片封装到引线框架中)、线焊机(负责将芯片和引线框架的连接,如金丝焊和铜丝焊)等。

在引线键合工艺中使用不同类型的引线:金(Au)、铝(Al)、铜(Cu),每一种材料都有其优点和缺点,通过不同的方法来键合。

随着多层封装乃至3D封装的应用的出现,超薄晶圆的需求也在不断增强。

12.成品检测(Final Test)因为最终的芯片良率不可能达到100%,芯片的检测就变得尤为重要。

如何检测出性能高的芯片,如何快速进行检测,考虑到每片芯片都要进行检测,晶圆厂就必须全盘平衡成本,这催生了检测功能更为强大、成本更为低廉、检测速度更快的新一代检测设备。

四、集成电路制造工艺的前景根据国际半导体科技进程(International Technology Roadmap for Semiconductor) 的推估,公元2015年,最小线宽可达0.035微米,内存容量更高达两亿五千六兆位,尽管新工艺、新技术的开发越来越困难,但相信半导体业在未来十五年内,仍会迅速的发展下去。

合集下载

集成电路主要工艺技术

集成电路主要工艺技术

集成电路主要工艺技术集成电路主要工艺技术是指将多个电子器件、电路及相应的连接线等组合在一块半导体晶片上的制造工艺。

集成电路工艺技术是现代电子工业的基础,其发展对于推动电子信息技术的进步起到了重要的推动作用。

集成电路主要工艺技术可以分为几个方面,包括:晶圆制备、光刻、化学腐蚀、沉积、离子注入、扩散、退火、金属化、切割、封装等。

晶圆制备是集成电路制造的第一步。

晶圆是一片由单晶硅材料制成的圆片,其表面被涂覆上一层绝缘材料。

晶圆制备的主要步骤包括原料准备、晶体生长、修整和切割等。

原料准备是指将硅原料经过精细处理后,制备成高纯度的硅棒。

晶体生长是将硅棒通过熔融法或气相沉积法在晶体炉中进行生长,得到单晶硅圆片。

修整是对晶圆进行修整,使其达到所需的尺寸和平整度要求。

切割则是将晶圆切割成所需的大小。

光刻是集成电路制造中的关键工艺之一。

光刻技术是利用光敏胶和光刻胶进行图形转移的过程。

光刻的主要步骤包括光刻胶涂布、预烘烤、曝光、显影和后烘烤等。

光刻胶涂布是将光刻胶均匀涂布在晶圆表面,形成一层薄膜。

预烘烤是将涂布好的光刻胶加热一定时间,使其变得干燥。

曝光是将待刻蚀的图形通过光源照射在光刻胶上,形成图形。

显影是将暴露在光源下的部分光刻胶溶解掉,形成模板。

后烘烤是将显影后的晶圆加热一段时间,使光刻胶固化。

化学腐蚀是将不需要的材料溶解掉的工艺步骤。

化学腐蚀的过程是将晶圆浸泡在腐蚀液中,使不需要的材料被腐蚀掉,而保留下来的材料则形成所需的结构。

化学腐蚀的主要方法有湿法腐蚀和干法腐蚀。

湿法腐蚀是指将晶圆浸泡在腐蚀液中,通过化学反应溶解掉不需要的材料。

干法腐蚀是在真空或气氛控制下,通过化学反应将不需要的材料氧化或还原为易溶解的产物。

沉积是将需要的材料沉积到晶圆表面的工艺步骤。

沉积的主要方法有物理气相沉积和化学气相沉积。

物理气相沉积是通过将材料加热到一定温度,使其蒸发并沉积在晶圆表面上。

化学气相沉积是通过将气体中的材料通过化学反应使其变为固态,并沉积在晶圆表面上。

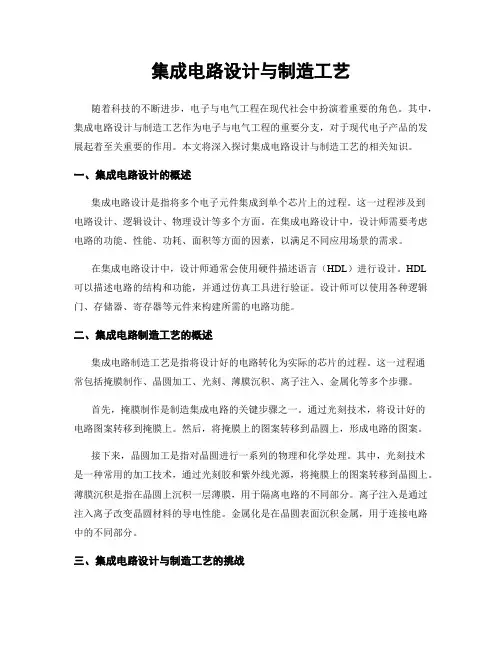

集成电路设计与制造工艺

集成电路设计与制造工艺

集成电路设计与制造工艺随着科技的不断进步,电子与电气工程在现代社会中扮演着重要的角色。

其中,集成电路设计与制造工艺作为电子与电气工程的重要分支,对于现代电子产品的发展起着至关重要的作用。

本文将深入探讨集成电路设计与制造工艺的相关知识。

一、集成电路设计的概述集成电路设计是指将多个电子元件集成到单个芯片上的过程。

这一过程涉及到电路设计、逻辑设计、物理设计等多个方面。

在集成电路设计中,设计师需要考虑电路的功能、性能、功耗、面积等方面的因素,以满足不同应用场景的需求。

在集成电路设计中,设计师通常会使用硬件描述语言(HDL)进行设计。

HDL 可以描述电路的结构和功能,并通过仿真工具进行验证。

设计师可以使用各种逻辑门、存储器、寄存器等元件来构建所需的电路功能。

二、集成电路制造工艺的概述集成电路制造工艺是指将设计好的电路转化为实际的芯片的过程。

这一过程通常包括掩膜制作、晶圆加工、光刻、薄膜沉积、离子注入、金属化等多个步骤。

首先,掩膜制作是制造集成电路的关键步骤之一。

通过光刻技术,将设计好的电路图案转移到掩膜上。

然后,将掩膜上的图案转移到晶圆上,形成电路的图案。

接下来,晶圆加工是指对晶圆进行一系列的物理和化学处理。

其中,光刻技术是一种常用的加工技术,通过光刻胶和紫外线光源,将掩膜上的图案转移到晶圆上。

薄膜沉积是指在晶圆上沉积一层薄膜,用于隔离电路的不同部分。

离子注入是通过注入离子改变晶圆材料的导电性能。

金属化是在晶圆表面沉积金属,用于连接电路中的不同部分。

三、集成电路设计与制造工艺的挑战集成电路设计与制造工艺面临着许多挑战。

首先,随着电子产品的不断发展,对集成电路的性能和功耗要求也越来越高。

设计师需要在满足性能要求的同时,尽量降低功耗。

其次,集成电路的制造工艺也面临着许多技术难题。

随着芯片尺寸的不断缩小,制造工艺需要更高的精度和稳定性。

同时,新材料的引入也给制造工艺带来了新的挑战。

四、集成电路设计与制造工艺的发展趋势集成电路设计与制造工艺在不断发展中。

集成电路制造的工艺和技术

集成电路制造的工艺和技术

集成电路制造的工艺和技术集成电路制造技术是现代电子工业的支柱之一。

它是以硅晶片为载体,采用多种制造工艺和技术,将成千上万个微小元件组装在一起形成各种功能电路。

该技术的成功应用不仅促进了电子工业的高速发展,而且推动了人类社会的快速进步。

1. 集成电路制造的概述集成电路制造是指将各种微小的电子器件集成在一起,形成具有特定功能的芯片。

它是应用了材料科学、半导体物理学、化学制造技术等多种科学技术而形成的复杂工艺。

集成电路生产具有以下优势:1)能够提高产品的可靠性和一致性,减少制造成本;2)大大降低产品的功耗和尺寸,提高了产品的性能;3)大量减少电子设备的重量和体积,提高了设备的移动性和维护性。

2. 集成电路制造的工艺集成电路制造的工艺包括晶体生长、晶片加工、电路设计与刻蚀、金属线路布图等工序。

其中,晶体生长是最关键的步骤之一。

通常采用化学气相沉积(CVD)、液相化学淀积(LPCVD)、分子束外延(MBE)等方法实现晶体生长。

然后,需要对晶片进行本底处理、光刻、腐蚀、离子注入等工艺,完成芯片的制造。

3. 集成电路制造的技术在集成电路制造过程中,还需要采用多种技术,来保障芯片的可靠性和性能。

其中,最重要的技术包括以下几种:1)光刻技术:采用光刻胶和紫外线等手段,实现对芯片的具体电路设计的精细定义。

2)腐蚀技术:利用湿腐蚀或干蚀刻等方法,将芯片上无关部分刻蚀掉,形成固定的电路连接。

3)化学氧化法:将硅片放入氢气和氧气的匀浆中,在硅片表面形成了一层极薄的氧化硅膜,可提高硅片的质量和保护它的其他部分。

4. 集成电路制造的发展随着科技的飞速发展,集成电路制造技术也在以惊人的速度向前发展。

迄今为止,集成电路制造工艺已发展到了微米级别。

但是,研究者们正在努力寻找新的材料,通过新的生长方式、新的工艺等方式来发展这一技术,以满足人们日益增长的需求。

总之,随着集成电路制造技术的不断发展,人们的电子设备将会继续向更小、更加灵活、更加方便的方向发展。

集成电路制造工艺

集成电路制造工艺

集成电路制造工艺集成电路制造工艺是一项高度复杂和精细的技术过程,它涉及到多个步骤和环节。

下面将介绍一般的集成电路制造工艺流程。

首先是晶圆制备。

晶圆是集成电路的基础材料,通常由硅材料制成。

制备晶圆需要精确的工艺和设备,包括材料分析、芯片设计、晶圆选择和切割等步骤。

在制备过程中,要保证晶圆的纯度和质量,确保芯片的正常运行。

接下来是晶圆上的图案制作。

这一步主要是通过光刻技术将芯片设计上的图案转移到晶圆上。

光刻是一种利用紫外线照射光刻胶,然后通过化学处理来形成芯片图案的技术。

在这一步中,制造工程师需要控制光刻机的参数和条件,以确保图案的精确度和清晰度。

接着是雕刻。

雕刻是将光刻后形成的图案转移到晶圆上的过程。

这里使用的是化学气相沉积或离子束雕刻等技术。

制造工程师需要精确控制雕刻机的参数,使得雕刻过程能够准确地复制芯片设计上的图案。

接下来是金属沉积。

这一步是为芯片的导线和电极等部分进行金属沉积,以连接芯片上的不同元件。

金属沉积通常使用物理气相沉积或化学气相沉积技术。

制造工程师需要控制沉积的厚度和均匀性,以确保导线和电极的电性能和连接质量。

然后是化学机械抛光。

抛光是为了平整化晶圆表面,以便进行下一步的工艺步骤。

抛光是利用机械研磨和化学反应溶解的技术,在控制条件下去除晶圆表面的不平坦部分。

最后是芯片封装和测试。

在封装过程中,芯片被放置在封装材料中,并进行焊接和封装工艺。

然后芯片需要经过严格的测试,以确保其功能和品质。

测试包括功能测试、可靠性测试和环境适应性测试等。

总的来说,集成电路制造工艺是一个复杂而精细的过程,需要多个步骤和环节的精确控制。

通过不断的技术创新和工艺改进,集成电路制造工艺不断提高,为我们提供了更加先进和高效的电子产品。

集成电路制造工艺是现代电子工业的重要基础,它的高度复杂和精细使得集成电路成为了现代科技的核心。

随着科技的飞速发展,集成电路的制造工艺也在不断地进步和创新。

本文将具体介绍集成电路制造工艺的一些关键步骤和技术。

集成电路制造工艺

集成电路制造工艺

集成电路制造工艺
一、集成电路(Integrated Circuit)制造工艺
1、光刻工艺
光刻是集成电路制造中最重要的一环,其核心在于成膜工艺,这一步
将深受工业生产,尤其是电子产品的发展影响。

光刻工艺是将晶体管和其
它器件物理分开的技术,可以生产出具有高精度,高可靠性和低成本的微
电子元器件。

a.硅片准备:在这一步,硅片在自动化的清洁装置受到清洗,并在多
次乳液清洗的过程中被稀释,从而实现高纯度。

b.光刻:在这一步,光刻技术中最重要的参数是刻蚀精度,其值很大
程度上决定着最终的制造成本和产品的质量。

光刻体系中有两个主要部分:照明系统和光刻机。

光刻机使用一种特殊的光刻液,它可以将图形转换成
光掩膜,然后将它们转换成硅片上的图形。

在这一步,晶圆上的图像将逐
步被清楚的曝光出来,刻蚀精度可以达到毫米的程度。

c.光刻机烙印:在这一步,将封装物理图形输出成为光刻机可以使用
的信息,用于控制光刻机进行照明和刻蚀的操作。

此外,光刻机还要添加
一定的标识,以方便晶片的跟踪。

2、掩膜工艺
掩膜工艺是集成电路制造的一个核心过程。

它使用掩模薄膜和激光打
击设备来将特定图案的光掩膜转换到晶圆上。

使用的技术包括激光掩膜、
紫外光掩膜等。

集成电路制造工艺流程介绍

集成电路制造工艺流程介绍

集成电路制造工艺流程介绍1. 晶圆生长:制造过程的第一步是晶圆生长。

晶圆通常是由硅材料制成,通过化学气相沉积(CVD)或单晶硅引入熔融法来生长。

2. 晶圆清洗:晶圆表面需要进行清洗,以去除可能存在的污染物和杂质,以确保后续工艺步骤的成功进行。

3. 光刻:光刻是制造过程中非常关键的一步。

在光刻过程中,先将一层光刻胶涂覆在晶圆表面,然后使用光刻机将芯片的设计图案投影在晶圆上。

接着,进行光刻胶显影,将未受光的部分去除,留下所需的图案。

4. 沉积:接下来是沉积步骤,通过CVD或物理气相沉积(PVD)将金属、氧化物或多晶硅等材料沉积在晶圆表面上,以形成导线、电极或其他部件。

5. 刻蚀:对沉积的材料进行刻蚀,将不需要的部分去除,只留下所需的图案。

6. 接触孔开孔:在晶圆上钻孔,形成电极和导线之间的接触孔,以便进行电连接。

7. 清洗和检验:最后,对晶圆进行再次清洗,以去除可能残留的污染物。

同时进行严格的检验和测试,确保芯片质量符合要求。

以上是一个典型的集成电路制造工艺流程的简要介绍,实际的制造过程可能还包括许多其他细节和步骤,但总的来说,集成电路制造是一个综合了多种工艺和技术的高精度制造过程。

集成电路(Integrated Circuit,IC)制造是一项非常复杂的工艺,涉及到材料科学、化学、物理、工程学和电子学等多个领域的知识。

在这个过程中,每一个步骤都至关重要,任何一个环节出错都可能导致整个芯片的质量不达标甚至无法正常工作。

以下将深入介绍集成电路的制造工艺流程及相关的技术细节。

8. 电镀:在一些特定的工艺步骤中,需要使用电镀技术来给芯片的表面涂覆一层导电材料,如金、铜或锡等。

这些导电层对于芯片的整体性能和稳定性非常重要。

9. 封装:制造芯片后,需要封装芯片,以保护芯片不受外部环境的影响。

封装通常包括把芯片封装在塑料、陶瓷或金属外壳内,并且接上金线用以连接外部电路。

10. 测试:芯片制造完成后,需要进行严格的测试。

集成电路的制造工艺与发展趋势

集成电路的制造工艺与发展趋势集成电路是现代电子技术的重要组成部分,广泛应用于计算机、通信、消费电子、汽车电子等领域。

随着科技的不断进步,集成电路制造工艺也在不断发展。

下面将详细介绍集成电路制造工艺与发展趋势。

一、集成电路制造工艺1. 掩膜制作:通过光刻技术,将集成电路的设计图案绘制在光刻胶上,然后通过曝光和显影等步骤,制作出掩膜。

2. 清洗和蚀刻:将掩膜覆盖在硅片上,然后进行清洗,去除表面的杂质。

接着进行蚀刻,将掩膜图案暴露在硅片表面。

3. 沉积:使用化学气相沉积、物理气相沉积等方法,在硅片表面沉积上一层薄膜,常用的有氮化硅、氧化硅等。

4. 电镀:通过电解方法,在薄膜上电镀上一层金属薄膜,如铜、铂等,用于导电和连接电路中的元件。

5. 线路化:使用光刻技术,在薄膜上绘制导线、晶体管等电路元件。

然后通过金属蒸镀或电镀方法填充导线,形成完整的电路结构。

6. 封装:将制造好的芯片封装在塑料或陶瓷封装中,以保护芯片并方便与外界连接。

二、集成电路制造工艺的发展趋势1. 微缩化:随着技术的进步,集成电路的元件结构和线宽越来越小。

目前,主流制造工艺已经实现亚微米级别的线宽。

微缩化使得芯片的性能提高、功耗降低,并能够把更多的电路集成在一个芯片中。

2. 三维集成:为了提高集成度和性能,三维集成成为未来的发展方向。

通过堆叠多层芯片,可以实现更高的密度和更快的信号传输速度。

3. 更环保的制造过程:随着人们对环境保护的意识增强,集成电路制造过程也在朝着更环保的方向发展。

研究人员正在探索替代有害化学物质的材料和工艺,以减少对环境的污染。

4. 更高的集成度:随着技术的发展,未来的集成电路将实现更高的集成度。

通过设计更多的功能和更复杂的结构,可以实现更多的应用和更好的性能。

5. 新材料的应用:为了满足更高的性能需求,研究人员正在开发新的材料,如石墨烯、二维材料等,以用于集成电路制造。

总结:集成电路制造工艺是实现电子产品中心处理器及其他电子元件的制造过程。

微电子09集成电路制造工艺

促进技术发展
集成电路制造技术的发展推动了电子技术的进步, 促进了信息产业的发展。
集成电路制造的流程
材料准备
选择合适的衬底材料,并进行清 洗和加工。
图形制备
将电路设计转换为实际的生产图 形,并进行光刻和刻蚀。
薄膜制备
在衬底上沉积所需的薄膜材料, 如金属、介质等。
互连
将电路元件和互连线连接起来, 形成完整的电路系统。
集成电路制造是将电子元器件和电路设计转变为实际可用的集成 电路的过程,包括材料准备、图形制备、薄膜制备、掺杂、刻蚀 、互连等多个环节。
集成电路制造的重要性
提高性能
集成电路制造技术能够将更多的电子元器件集成到 更小的空间内,从而提高电子产品的性能。
降低成本
集成电路制造技术能够实现大规模生产,降低单个 元器件的成本,从而降低整个电子产品的成本。
80%
导体材料
如金、银、铜等,用于制造集成 电路中的导线和连接器。
微电子设备
刻蚀设备
用于在半导体材料上刻蚀出电 路和元件的轮廓。
镀膜设备
用于在半导体材料上沉积金属 或化合物,形成电路和元件的 导线和介质层。
检测设备
用于检测集成电路的质量和性 能,如电子显微镜、X射线检 测仪等。
微电子材料与设备的发展趋势
新材料的研发和应用
随着集成电路技术的发展,对材料的 要求越来越高,需要不断研发新的材 料来满足集成电路的性能和可靠性要 求。
高精度设备的研发和应用
智能制造技术的应用
将人工智能、大数据等技术与微电子 制造相结合,实现智能化制造,提高 生产效率和产品质量。
为了制造更小、更复杂的集成电路, 需要研发更高精度的设备来提高制造 效率和产品质量。

集成电路四大基本工艺

集成电路是一种微型化的电子器件,其制造过程需要经过多个复杂的工艺流程。

其中,氧化、光刻、掺杂和沉积是集成电路制造中的四大基本工艺。

首先,氧化工艺是在半导体片上形成一层绝缘层,以保护芯片内部的电路。

这一步骤通常使用氧气或水蒸气等氧化物来进行。

通过控制氧化层的厚度和质量,可以确保芯片的可靠性和稳定性。

其次,光刻工艺是将掩膜版上的图形转移到半导体晶片上的过程。

该工艺主要包括曝光、显影和刻蚀等步骤。

在曝光过程中,光线通过掩膜版照射到晶片表面,使光敏材料发生化学反应。

然后,显影剂将未曝光的部分溶解掉,留下所需的图案。

最后,刻蚀剂将多余的部分去除,得到所需的形状和尺寸。

第三,掺杂工艺是根据设计需要,将各种杂质掺杂在需要的位置上,形成晶体管、接触电极等元件。

该工艺通常使用离子注入或扩散等方法来实现。

通过精确控制掺杂的深度和浓度,可以调整材料的电学性质,从而实现不同的功能。

最后,沉积工艺是在半导体片上形成一层薄膜的过程。

该工艺通常使用化学气相沉积(CVD)或物理气相沉积(PVD)等方法来实现。

通过控制沉积的条件和参数,可以得到具有不同结构和性质的薄膜材料。

这些薄膜材料可以用于连接电路、形成绝缘层等功能。

综上所述,氧化、光刻、掺杂和沉积是集成电路制造中的四大基本工艺。

这些工艺相互配合,共同构成了集成电路复杂的制造流程。

随着技术的不断进步和发展,这些工艺也在不断地改进和完善,为集成电路的发展提供了坚实的基础。

集成电路的基本制造工艺


涂胶—烘烤---掩膜(曝光)---显影---坚膜—蚀刻—清洗 —去膜--清洗—N+扩散(P)
外延层淀积
VPE(Vaporous phase epitaxy) 气相外延生长硅 SiCl4+H2→Si+HCl 外延层淀积时考虑的设计 主要参数是外延层电阻率 和外延层厚度 Tepi>Xjc+Xmc+TBL-up+tepi-ox
第四次光刻—N+发射区扩散孔
集电极和N型电阻的接触孔;Al-Si 欧姆接触:ND≥10e19cm-3
SiO2
N+-BL
N+-BL
P
去SiO2—氧化--涂胶—烘烤---掩膜(曝光)---显影---坚膜 —蚀刻—清洗—去膜—清洗—扩散
第五次光刻—引线接触孔
SiO2
N+-BL
P-SUB
SiO2
N+-BL
P-SUB
N+-BL
第二次光刻—P+隔离扩散孔
N+-BL P+ P+ 在衬底上形成孤立的外延层岛,实现元件的隔离
P+
N-epi
N-epi
第三次光刻—P型基区扩散孔
决定NPN管的基区扩散位置范围
SiO2
N+-BL
P-SUB
N+-BL
去SiO2—氧化--涂胶—烘烤---掩膜(曝光)---显影---坚膜 —蚀刻—清洗—去膜—清洗—基区扩散(B)
横向PNP晶体管刨面图
PNP P+ P P
P+
N
P
PNP
P
N
p+
C
B
E
纵向PNP晶体管刨面图
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
