【CN209956582U】一种ELISA试剂盒外包装盒【专利】
【CN209651875U】一种诊断试剂分装装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920415294.2(22)申请日 2019.03.29(73)专利权人 成都赛普克生物科技股份有限公司地址 610000 四川省成都市蒲江县鹤山镇飞虎路97号(72)发明人 王应春 叶成栋 (74)专利代理机构 成都巾帼知识产权代理有限公司 51260代理人 邢伟(51)Int.Cl.B67C 3/26(2006.01)B67C 3/22(2006.01)(54)实用新型名称一种诊断试剂分装装置(57)摘要本实用新型公开了一种诊断试剂分装装置，它包括平台（1）、暂存罐（2）、气缸（3）和底座（4），所述平台（1）位于底座（4）上方，底座（4）与平台（1）之间固设有多根支撑柱（5），平台（1）上开设有安装孔（6），所述平台（1）的底部固定安装有气缸（3），气缸（3）垂向设置，气缸（3）的活塞杆的作用端上焊接有出水管（7），出水管（7）的一端封闭，出水管（7）的另一端为开口，出水管（7）的底表面上且其长度方向上焊接有多根支管（8），每根支管（8）均垂向设置，所述暂存罐（2）焊接于安装孔（6）内。
本实用新型的有益效果是：结构紧凑、有效防止装填过程中液体溅射、节省成本。
权利要求书1页 说明书2页 附图2页CN 209651875 U 2019.11.19C N 209651875U权 利 要 求 书1/1页CN 209651875 U1.一种诊断试剂分装装置，其特征在于：它包括平台（1）、暂存罐（2）、气缸（3）和底座（4），所述平台（1）位于底座（4）上方，底座（4）与平台（1）之间固设有多根支撑柱（5），平台（1）上开设有安装孔（6），所述平台（1）的底部固定安装有气缸（3），气缸（3）垂向设置，气缸（3）的活塞杆的作用端上焊接有出水管（7），出水管（7）的一端封闭，出水管（7）的另一端为开口，出水管（7）的底表面上且其长度方向上焊接有多根支管（8），每根支管（8）均垂向设置，所述暂存罐（2）焊接于安装孔（6）内，暂存罐（2）的底部设置有截止阀（9），截止阀（9）的出口端处连接有软管（10），软管（10）的另一端与出水管（7）的开口端经管卡连接，所述底座（4）的顶表面上焊接有位于出水管（7）下方的支撑座（11），支撑座（11）的顶表面上开设有多个与支管（8）相对应的凹槽（12），每个凹槽（12）内均插装有瓶体（13），瓶体（13）的瓶口位于支管（8）的正下方。

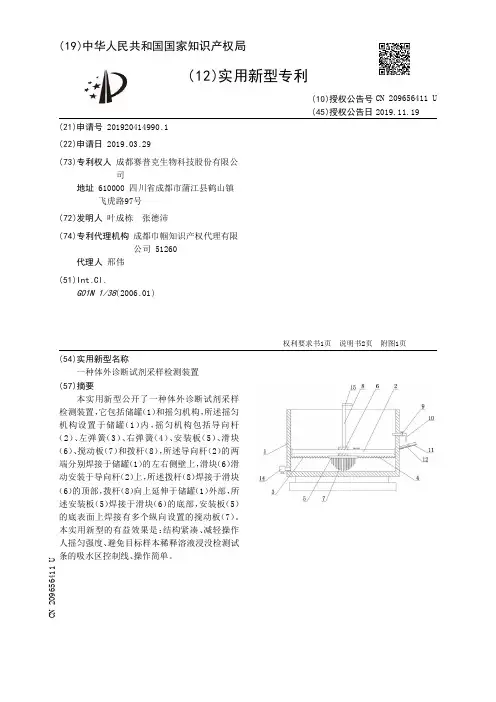

【CN209656411U】一种体外诊断试剂采样检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920414990.1(22)申请日 2019.03.29(73)专利权人 成都赛普克生物科技股份有限公司地址 610000 四川省成都市蒲江县鹤山镇飞虎路97号(72)发明人 叶成栋 张德沛 (74)专利代理机构 成都巾帼知识产权代理有限公司 51260代理人 邢伟(51)Int.Cl.G01N 1/38(2006.01)(54)实用新型名称一种体外诊断试剂采样检测装置(57)摘要本实用新型公开了一种体外诊断试剂采样检测装置，它包括储罐（1）和摇匀机构，所述摇匀机构设置于储罐（1）内，摇匀机构包括导向杆（2）、左弹簧（3）、右弹簧（4）、安装板（5）、滑块（6）、搅动板（7）和拨杆（8），所述导向杆（2）的两端分别焊接于储罐（1）的左右侧壁上，滑块（6）滑动安装于导向杆（2）上，所述拨杆（8）焊接于滑块（6）的顶部，拨杆（8）向上延伸于储罐（1）外部，所述安装板（5）焊接于滑块（6）的底部，安装板（5）的底表面上焊接有多个纵向设置的搅动板（7）。
本实用新型的有益效果是：结构紧凑、减轻操作人摇匀强度、避免目标样本稀释溶液浸没检测试条的吸水区控制线、操作简单。
权利要求书1页 说明书2页 附图1页CN 209656411 U 2019.11.19C N 209656411U权 利 要 求 书1/1页CN 209656411 U1.一种体外诊断试剂采样检测装置，其特征在于：它包括储罐（1）和摇匀机构，所述摇匀机构设置于储罐（1）内，摇匀机构包括导向杆（2）、左弹簧（3）、右弹簧（4）、安装板（5）、滑块（6）、搅动板（7）和拨杆（8），所述导向杆（2）的两端分别焊接于储罐（1）的左右侧壁上，滑块（6）滑动安装于导向杆（2）上，所述拨杆（8）焊接于滑块（6）的顶部，拨杆（8）向上延伸于储罐（1）外部，所述安装板（5）焊接于滑块（6）的底部，安装板（5）的底表面上焊接有多个纵向设置的搅动板（7），所述左弹簧（3）的一端焊接于储罐（1）的左侧壁上，左弹簧（3）的另一端焊接于安装板（5）的左端面上，所述右弹簧（4）的一端焊接于储罐（1）的右侧壁上，右弹簧（4）的另一端焊接于安装板（5）的右端面上，所述储罐（1）的右侧壁上设置有位于导向杆（2）上方的截止阀（9），截止阀（9）的出口端处连接有弯管（10），储罐（1）侧壁上还焊接有位于弯管（10）正下方的U形板（11），U形板（11）向左倾斜向下设置，U形板（11）的凹槽的底表面上放置有检测试条（12），检测试条（12）的吸水区控制线（13）位于弯管（10）出口端的右侧。
【CN209759471U】一种微生物快速检测试剂盒【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920304964.3(22)申请日 2019.03.02(73)专利权人 延安大学地址 716000 陕西省延安市宝塔区圣地路580号(72)发明人 赵艳 (51)Int.Cl.C12M 1/38(2006.01)C12M 1/36(2006.01)C12M 1/34(2006.01)(54)实用新型名称一种微生物快速检测试剂盒(57)摘要一种微生物快速检测试剂盒，它涉及微生物检测装置技术领域；盒体上铰接有盒盖，盒盖内固定有移液管插套，移液管插设于移液管插套内；所述的盒体内自左向右依次固定有检测试剂座、混合装置和反应装置；所述的检测试剂座上插设有检测试剂管；转盘的圆周均布有若干弹性夹片，转盘的中心座上圆周均布有若干定位凹槽；电机与转盘驱动连接，反应试管夹持固定在弹性夹片内；容器内安装有电加热器和温控器，温控器与电加热器的控制开关电路连接；所述的容器的上端铰接有上盖。
本实用新型仅需30～40分钟即能得出检测结果，无需对菌群进行培养，检测速度快，试剂充分溶解混合并在一定的温度条件下反应，提高检测结果的准确性。
权利要求书1页 说明书3页 附图3页CN 209759471 U 2019.12.10C N 209759471U权 利 要 求 书1/1页CN 209759471 U1.一种微生物快速检测试剂盒，其特征在于：它包含盒体、盒盖、移液管插套、移液管、检测试剂座、检测试剂管、混合装置和反应装置；所述的盒体上铰接有盒盖，盒盖内固定有移液管插套，移液管插设于移液管插套内，所述的盒体内自左向右依次固定有检测试剂座、混合装置和反应装置；所述的检测试剂座上插设有检测试剂管；所述的混合装置包含转盘、弹性夹片、反应试管、中心座、定位凹槽和电机；所述的转盘的圆周均布有若干弹性夹片，转盘的中心座上圆周均布有若干定位凹槽；所述的电机与转盘驱动连接，反应试管夹持固定在弹性夹片内；所述的反应装置包含容器、电加热器、温控器和上盖；所述的容器内安装有电加热器和温控器，温控器与电加热器的控制开关电路连接；所述的容器的上端铰接有上盖。

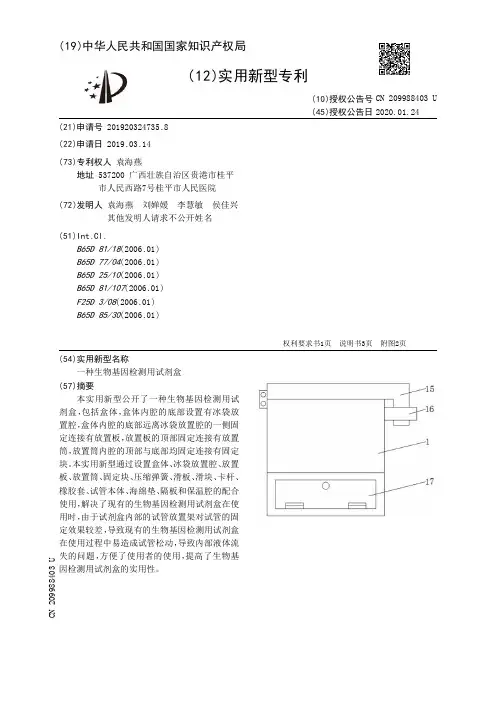

【CN209988403U】一种生物基因检测用试剂盒【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920324735.8(22)申请日 2019.03.14(73)专利权人 袁海燕地址 537200 广西壮族自治区贵港市桂平市人民西路7号桂平市人民医院(72)发明人 袁海燕 刘婵媛 李慧敏 侯佳兴 其他发明人请求不公开姓名 (51)Int.Cl.B65D 81/18(2006.01)B65D 77/04(2006.01)B65D 25/10(2006.01)B65D 81/107(2006.01)F25D 3/08(2006.01)B65D 85/30(2006.01)(54)实用新型名称一种生物基因检测用试剂盒(57)摘要本实用新型公开了一种生物基因检测用试剂盒，包括盒体，盒体内腔的底部设置有冰袋放置腔，盒体内腔的底部远离冰袋放置腔的一侧固定连接有放置板，放置板的顶部固定连接有放置筒，放置筒内腔的顶部与底部均固定连接有固定块。
本实用新型通过设置盒体、冰袋放置腔、放置板、放置筒、固定块、压缩弹簧、滑板、滑块、卡杆、橡胶套、试管本体、海绵垫、隔板和保温腔的配合使用，解决了现有的生物基因检测用试剂盒在使用时，由于试剂盒内部的试管放置架对试管的固定效果较差，导致现有的生物基因检测用试剂盒在使用过程中易造成试管松动，导致内部液体流失的问题，方便了使用者的使用，提高了生物基因检测用试剂盒的实用性。
权利要求书1页 说明书3页 附图2页CN 209988403 U 2020.01.24C N 209988403U权 利 要 求 书1/1页CN 209988403 U1.一种生物基因检测用试剂盒，包括盒体(1)，其特征在于：所述盒体(1)内腔的底部设置有冰袋放置腔(2)，所述盒体(1)内腔的底部远离冰袋放置腔(2)的一侧固定连接有放置板(3)，所述放置板(3)的顶部固定连接有放置筒(4)，所述放置筒(4)内腔的顶部与底部均固定连接有固定块(5)，所述固定块(5)内腔的左侧固定连接有压缩弹簧(6)，所述压缩弹簧(6)的右侧固定连接有滑板(7)，所述滑板(7)的顶部与底部均固定连接有滑块(8)，所述滑板(7)的右侧固定连接有卡杆(9)，所述卡杆(9)的表面设置有橡胶套(10)，所述卡杆(9)的内侧设置有试管本体(11)，所述放置筒(4)内腔的底部设置有海绵垫(12)，所述放置筒(4)的顶部固定连接有隔板(13)，所述隔板(13)的两侧与盒体(1)的内壁均固定连接，所述盒体(1)内腔的顶部远离隔板(13)的一侧设置有保温腔(14)。
一种体外诊断试剂盒[实用新型专利]
![一种体外诊断试剂盒[实用新型专利]](https://img.taocdn.com/s3/m/2dfb2d9801f69e31423294e3.png)
专利名称：一种体外诊断试剂盒专利类型：实用新型专利
发明人：吉爽爽,王伟,宋依馨
申请号：CN201920815970.5申请日：20190601
公开号：CN210192185U
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种体外诊断试剂盒，包括试剂盒主体、锁扣、提手和锁舌，所述试剂盒主体的侧边设置有所述锁扣，所述锁扣的侧边设置有所述提手，所述试剂盒主体上设置有密封盒盖，所述密封盒盖的侧边设置有所述锁舌，所述密封盒盖上方设置有控制面板，所述控制面板上设置有操作按键，所述操作按键的上方设置有显示屏，所述操作按键的一侧设置有电源开关，所述密封盒盖的内侧边缘设置有密封台阶。
有益效果在于：本实用新型的试剂盒主体内设置有温度控制模块，可以实现试剂盒内恒温控制，避免因温度对试剂效果造成影响，利用固定卡扣将试剂瓶固定在试剂放置槽内，避免试剂瓶之间摩擦碰撞，提手便于试剂盒的携带、拿取。
申请人：江苏迈源生物科技有限公司
地址：225100 江苏省扬州市扬州高新技术产业开发区南园毛圩路1号二号多层厂房第二层
国籍：CN
更多信息请下载全文后查看。

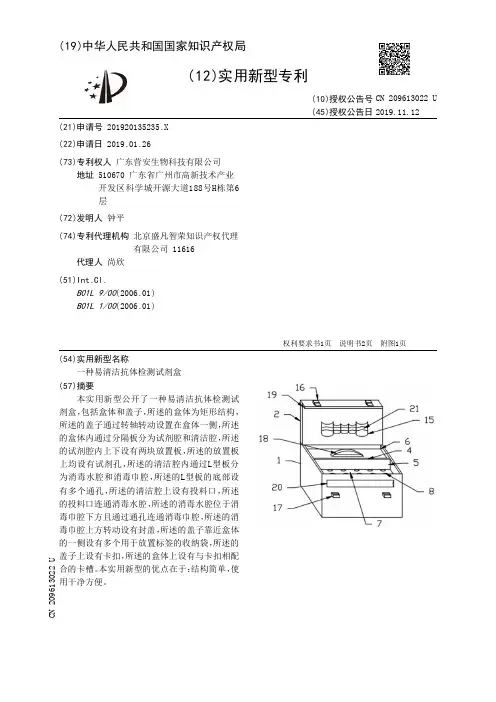

【CN209613022U】一种易清洁抗体检测试剂盒【专利】
剂盒，包括盒体和盖子，所述的盒体为矩形结构， 所述的盖子通过转轴转动设置在盒体一侧，所述 的盒体内通过分隔板分为试剂腔和清洁腔，所述 的试剂腔内上下设有两块放置板，所述的放置板 上均设有试剂孔 ，所述的 清洁 腔内通过L型板分 为 消毒水腔 和消毒巾 腔 ，所述的 L型板的 底部设 有多个通孔，所述的清洁腔上设有投料口 ，所述 的投料口连通消毒水腔，所述的消毒水腔位于消 毒巾腔下方且通过通孔连通消毒巾腔，所述的消 毒巾腔上方转动设有封盖，所述的盖子靠近盒体 的一侧设有多个用于放置标签的收纳袋，所述的 盖子上设有卡扣，所述的盒体上设有与卡扣相配 合的卡槽。本实用新型的优点在于：结构简单，使 用干净方便。
实用新型内容 [0003] 本实用新型要解决的技术问题是克服以上技术缺陷，提供一种新型的易清洁抗体 检测试剂盒。 [0004] 为解决上述技术问题，本实用新型提供的技术方案为：一种易清洁抗体检测试剂 盒 ，包括盒体和盖子 ，所述的盒体为矩形结构 ，所述的 盖子通过转轴转动设置在盒体一侧 ， 所述的 盒体内通过分隔板分为试剂腔和清洁 腔 ，所述的 试剂腔内上下设有两块放置板 ，所 述的放置板上均设有试剂孔，所述的清洁腔内通过L型板分为消毒水腔和消毒巾腔，所述的 L型板的底部设有多个通孔 ，所述的清洁腔上设有投料口 ，所述的投料口连通消毒水腔 ，所 述的消毒水腔位于消毒巾腔下方且通过通孔连通消毒巾腔，所述的消毒巾腔上方转动设有 封盖 ，所述的 盖子靠近盒体的 一 侧设有多个 用于放置标签的收 纳袋 ，所述的 盖子上设有卡 扣，所述的盒体上设有与卡扣相配合的卡槽。 [0005] 作为改进，所述的放置板为泡沫板，两块放置板上的试剂孔对应设置，试剂瓶放置 更加稳定，移动下层放置板试剂瓶也可以进行倾斜放置。 [0006] 作为改进，所述的封盖上设有提手，所述的封盖位于清洁腔内部，这样设计封盖不 会影响盖子的开闭。 [0007] 作为改进，所述的盖子上设有辅助固定的条状凸起，所述的盒体上设有与条状凸 起相配合的条状凹槽，封闭效果更好。 [0008] 作为改进，所述的收纳袋的大小不一且均设有弹性带，放置内部的东西移动。 [0009] 本实用新型与现有技术相比的优点在于：本实用新型提供的装置中利用分隔板将 盒体试剂腔和清洁腔 ，清洁腔内设有消毒巾 ，利用投料口进行投放消毒剂 ，取放试剂瓶时 ， 利 用消毒巾 进行清洁 消毒 ，干净卫生 ，放置板设有为上下两层 ，试剂瓶放置稳定可靠 ；利 用 收纳袋可放置标签或者其他物品，使用便捷。整个装置结构简单，使用方便。
【CN209988356U】一种新型医学检测试剂盒【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920471203.7(22)申请日 2019.04.09(73)专利权人 济南新一诺医疗科技有限公司地址 250101 山东省济南市高新区港兴三路北段济南药谷1号楼A座1310(72)发明人 冯静静 徐伟 苏荣菊 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 梁永昌(51)Int.Cl.B65D 43/22(2006.01)B65D 25/10(2006.01)B65D 81/02(2006.01)(54)实用新型名称一种新型医学检测试剂盒(57)摘要本实用新型公开了一种新型医学检测试剂盒，包括盒盖及其与盒盖铰接的盒体，盒盖顶端设有用于提拉的把手，所述盒体内设有试剂放置区，所述试剂放置区内设有试剂槽，所述试剂槽顶端设有试剂槽开口，所述试剂槽开口设有用于加持试剂瓶的双头夹，所述双头夹两头设有与所述试剂槽开口对应的开口，所述内槽内设有减震的海绵垫，所述盒盖内设有与所述试剂放置区对应的试剂头放置区，所述盒体设有用于开关盒子的扭力转轴，所述扭力转轴设有开关杆。
本实用新采用扭力转轴的设计，使其转动至90度时自锁，方便开启时，同时采用双头夹与试剂放置槽的设计，通过双头夹的开口将试剂瓶顶端的盖子支撑住，通过双头夹便于拿取，同时海绵垫起到了减震缓冲的作用。
权利要求书1页 说明书3页 附图2页CN 209988356 U 2020.01.24C N 209988356U权 利 要 求 书1/1页CN 209988356 U1.一种新型医学检测试剂盒，包括盒盖(1)及其与盒盖(1)铰接的盒体(2)，盒盖(1)顶端设有用于提拉的把手(3)，其特征在于，所述盒体(2)内设有试剂放置区(201)，所述试剂放置区(201)内设有试剂槽(205)，所述试剂槽(205)顶端设有试剂槽开口(202)，所述试剂槽开口(202)设有用于加持试剂瓶的双头夹(203)，所述双头夹(203)两头设有与所述试剂槽开口(202)对应的开口，且开口用于支撑放置试剂瓶，所述试剂槽(205)底端设有内槽(206)，所述内槽(206)与所述试剂槽(205)连通，所述内槽(206)内设有减震的海绵垫(207)，所述盒盖(1)内设有与所述试剂放置区(201)对应的试剂头放置区(101)，所述盒体(2)设有用于开关盒子的扭力转轴(4)，所述扭力转轴(4)设有开关杆(5)，所述盒盖(1)与所述盒盖(1)通过所述扭力转轴(4)开启或关闭。
【CN209446598U】一种发光免疫分析用试剂盒【专利】
背景技术 [0002] 在医学体外诊断分析仪器的磁微粒化学发光免疫系统中，试剂盒一般是以单独个 体存放于诸如试剂仓之类的 装置中。在检测过程中 ，提取一定的试剂和磁珠与样本产生反 应，最终通过检测反应物的发光量来计算被检测物浓度，成为医疗诊断的参考信息。 [0003] 试剂和磁珠一般存放于对应的容器中，以一个组合式容器的形式出现比较普遍， 同一个组合容器按照设定的剂量盛放一组试剂和磁珠，一般把这样的组合式容器的密封耗 材 ，简化称为试剂盒。在试剂盒的 使 用过程中 ，一般需 要有低温温 度控 制使得试剂保持活 性，同时磁珠需要在被抽取时保持充分混匀。取液针抽取试剂盒中的试剂和磁珠，为降低交 叉污染，仪器可以增强取液针的清洗效果，也可以改进试剂盒设计。考虑到降低液体蒸发的 情况，试剂盒需要减少试剂和磁珠的敞放情况。为达到试剂盒和仪器的匹配度，试剂盒一般 为仪器研发生产厂家设计的，如专利号为200620014441 .8的中国专利所描述的结构。 [0004] 由此可见，保证磁珠在抽取时的混匀状态、兼顾减小交叉污染和降低试剂和磁珠 液体蒸发量以及与仪器能很好的匹配且不阻碍仪器运行是试剂盒设计需要注意的地方。
10 .根据权利要求1所述的发光免疫分析用试剂盒 ，其特征在于 ，所述试剂盒还包括 RFID电子标签，所述试剂盒主体上还设置有RFID电子标签粘贴平台。
2
CN 209446598 U
说 明 书
1/6 页
一种发光免疫分析用试剂盒
技术领域 [0001] 本实用新型涉及医用辅助设备的技术领域，更具体地讲，涉及一种发光免疫分析 用试剂盒。
4 .根据权利要求1所述的发光免疫分析用试剂盒，其特征在于，所述试剂盒主体上还设 置有试剂盒把手 ，所述试剂盒把手设置在磁珠盒仓的 上部外围 且呈锐 角角度布置 ，试剂盒 把手的两个侧表面上均匀分布有球形突起。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920468187.6
(22)申请日 2019.04.09
(73)专利权人 恩碧乐（杭州）生物科技有限公司
地址 311100 浙江省杭州市余杭区余杭经
济技术开发区新颜路22号501F
(72)发明人 饶琪 郭沐晗 新井崇之
(74)专利代理机构 杭州华知专利事务所(普通
合伙) 33235
代理人 龙湖浩
(51)Int.Cl.
B65D 81/05(2006.01)
B65D 25/10(2006.01)
B65D 85/30(2006.01)
(54)实用新型名称
一种ELISA试剂盒外包装盒
(57)摘要
本实用新型公开一种ELISA试剂盒外包装
盒，包括盒体和海绵内衬，海绵内衬上设置4ml试
剂瓶放置区、15ml试剂瓶放置区、60ml试剂瓶放
置区；各放置区垂直截面结构均为梯形，即下表
面尺寸大于上表面尺寸。
本实用新型通过对包装
盒内海绵内衬的空间设计，其各规格放置区垂直
截面结构均为梯形结构，一方面达到固定试剂瓶
的作用，另一方面易于收取试剂瓶，从而方便试
剂盒中试剂瓶的存放、运输、
使用和检查。
权利要求书1页 说明书2页 附图2页CN 209956582 U 2020.01.17
C N 209956582
U
权 利 要 求 书1/1页CN 209956582 U
1.一种ELISA试剂盒外包装盒，其特征在于，包括盒体和海绵内衬，海绵内衬上设置4ml 试剂瓶放置区、15ml试剂瓶放置区、60ml试剂瓶放置区；各放置区垂直截面结构均为梯形，即下表面尺寸大于上表面尺寸。
2.根据权利要求1所述的ELISA试剂盒外包装盒，其特征在于，4ml试剂瓶放置区、15ml 试剂瓶放置区其试剂瓶竖放，60ml试剂瓶放置区其试剂瓶平放。
3.根据权利要求2所述的ELISA试剂盒外包装盒，其特征在于，4ml试剂瓶放置区、15ml 试剂瓶放置区横截面为正十边形。
4.根据权利要求3所述的ELISA试剂盒外包装盒，其特征在于，盒体：高：8.5cm长：18.2cm宽：1
5.2cm；海绵内衬：高：4cm长：18cm宽：15cm；由上至下、由左至右，海绵内衬上依次为4ml试剂瓶放置区、60ml试剂瓶放置区、15ml试剂瓶放置区；4ml试剂瓶放置区顶部：内径：1cm，底部：内径：1.2cm；15ml试剂瓶放置区顶部：内径：3cm，底部：内径3.6cm；60ml试剂瓶放置区顶部：长：8.5cm、宽：3cm，底部：长：10.2cm、宽：3.6cm。
2。
